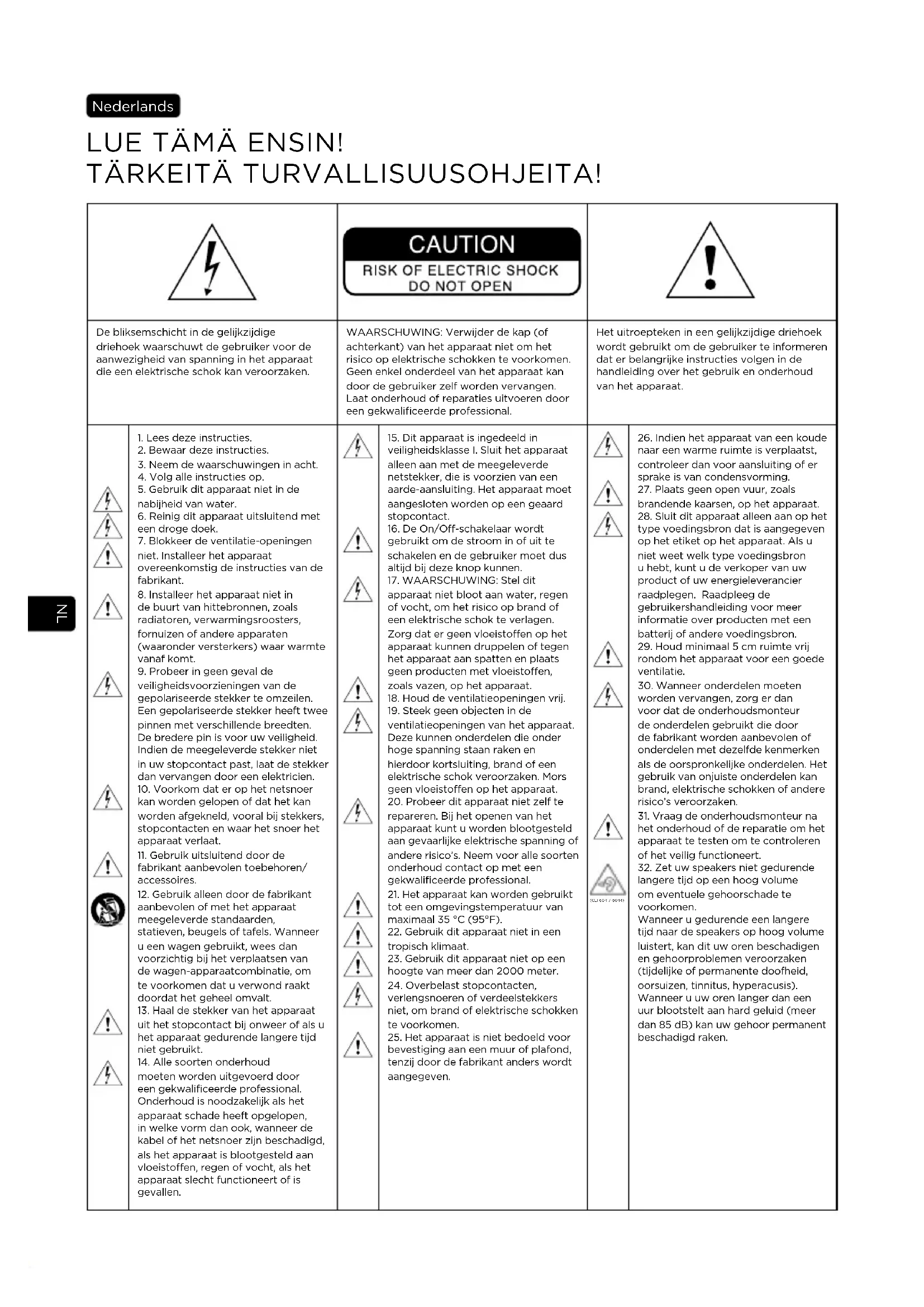

• Poids 5,95 kg (13.1 lbs) 9,4 kg (20.7 lbs)NL LUE TÄMÄ ENSIN! TÄRKEITÄ TURVALLISUUSOHJEITA! Nederlands De bliksemschicht in de gelijkzijdige driehoek waarschuwt de gebruiker voor de aanwezigheid van spanning in het apparaat die een elektrische schok kan veroorzaken. WAARSCHUWING: Verwijder de kap (of achterkant) van het apparaat niet om het risico op elektrische schokken te voorkomen. Geen enkel onderdeel van het apparaat kan door de gebruiker zelf worden vervangen. Laat onderhoud of reparaties uitvoeren door een gekwalificeerde professional. Het uitroepteken in een gelijkzijdige driehoek wordt gebruikt om de gebruiker te informeren dat er belangrijke instructies volgen in de handleiding over het gebruik en onderhoud van het apparaat.

1. Lees deze instructies.

2. Bewaar deze instructies.

3. Neem de waarschuwingen in acht.

4. Volg alle instructies op.

5. Gebruik dit apparaat niet in de

nabijheid van water.

6. Reinig dit apparaat uitsluitend met

niet. Installeer het apparaat overeenkomstig de instructies van de fabrikant.

8. Installeer het apparaat niet in

de buurt van hittebronnen, zoals radiatoren, verwarmingsroosters, fornuizen of andere apparaten (waaronder versterkers) waar warmte vanaf komt.

9. Probeer in geen geval de

veiligheidsvoorzieningen van de gepolariseerde stekker te omzeilen. Een gepolariseerde stekker heeft twee pinnen met verschillende breedten. De bredere pin is voor uw veiligheid. Indien de meegeleverde stekker niet in uw stopcontact past, laat de stekker dan vervangen door een elektricien.

10. Voorkom dat er op het netsnoer

kan worden gelopen of dat het kan worden afgekneld, vooral bij stekkers, stopcontacten en waar het snoer het apparaat verlaat.

11. Gebruik uitsluitend door de

fabrikant aanbevolen toebehoren/ accessoires.

12. Gebruik alleen door de fabrikant

aanbevolen of met het apparaat meegeleverde standaarden, statieven, beugels of tafels. Wanneer u een wagen gebruikt, wees dan voorzichtig bij het verplaatsen van de wagen-apparaatcombinatie, om te voorkomen dat u verwond raakt doordat het geheel omvalt.

13. Haal de stekker van het apparaat

uit het stopcontact bij onweer of als u het apparaat gedurende langere tijd niet gebruikt.

14. Alle soorten onderhoud

moeten worden uitgevoerd door een gekwalificeerde professional. Onderhoud is noodzakelijk als het apparaat schade heeft opgelopen, in welke vorm dan ook, wanneer de kabel of het netsnoer zijn beschadigd, als het apparaat is blootgesteld aan vloeistoen, regen of vocht, als het apparaat slecht functioneert of is gevallen.

15. Dit apparaat is ingedeeld in

veiligheidsklasse I. Sluit het apparaat alleen aan met de meegeleverde netstekker, die is voorzien van een aarde-aansluiting. Het apparaat moet aangesloten worden op een geaard stopcontact.

16. De On/O-schakelaar wordt

gebruikt om de stroom in of uit te schakelen en de gebruiker moet dus altijd bij deze knop kunnen.

17. WAARSCHUWING: Stel dit

apparaat niet bloot aan water, regen of vocht, om het risico op brand of een elektrische schok te verlagen. Zorg dat er geen vloeistoen op het apparaat kunnen druppelen of tegen het apparaat aan spatten en plaats geen producten met vloeistoen, zoals vazen, op het apparaat.

18. Houd de ventilatieopeningen vrij.

19. Steek geen objecten in de

ventilatieopeningen van het apparaat. Deze kunnen onderdelen die onder hoge spanning staan raken en hierdoor kortsluiting, brand of een elektrische schok veroorzaken. Mors geen vloeistoen op het apparaat.

20. Probeer dit apparaat niet zelf te

repareren. Bij het openen van het apparaat kunt u worden blootgesteld aan gevaarlijke elektrische spanning of andere risico’s. Neem voor alle soorten onderhoud contact op met een gekwalificeerde professional.

21. Het apparaat kan worden gebruikt

tot een omgevingstemperatuur van maximaal 35 °C (95°F).

22. Gebruik dit apparaat niet in een

23. Gebruik dit apparaat niet op een

hoogte van meer dan 2000 meter.

24. Overbelast stopcontacten,

verlengsnoeren of verdeelstekkers niet, om brand of elektrische schokken te voorkomen.

25. Het apparaat is niet bedoeld voor

bevestiging aan een muur of plafond, tenzij door de fabrikant anders wordt aangegeven.

26. Indien het apparaat van een koude

naar een warme ruimte is verplaatst, controleer dan voor aansluiting of er sprake is van condensvorming.

27. Plaats geen open vuur, zoals

brandende kaarsen, op het apparaat.

28. Sluit dit apparaat alleen aan op het

type voedingsbron dat is aangegeven op het etiket op het apparaat. Als u niet weet welk type voedingsbron u hebt, kunt u de verkoper van uw product of uw energieleverancier raadplegen. Raadpleeg de gebruikershandleiding voor meer informatie over producten met een batterij of andere voedingsbron.

29. Houd minimaal 5 cm ruimte vrij

rondom het apparaat voor een goede ventilatie.

30. Wanneer onderdelen moeten

worden vervangen, zorg er dan voor dat de onderhoudsmonteur de onderdelen gebruikt die door de fabrikant worden aanbevolen of onderdelen met dezelfde kenmerken als de oorspronkelijke onderdelen. Het gebruik van onjuiste onderdelen kan brand, elektrische schokken of andere risico’s veroorzaken.

31. Vraag de onderhoudsmonteur na

het onderhoud of de reparatie om het apparaat te testen om te controleren of het veilig functioneert.

32. Zet uw speakers niet gedurende

langere tijd op een hoog volume om eventuele gehoorschade te voorkomen. Wanneer u gedurende een langere tijd naar de speakers op hoog volume luistert, kan dit uw oren beschadigen en gehoorproblemen veroorzaken (tijdelijke of permanente doofheid, oorsuizen, tinnitus, hyperacusis). Wanneer u uw oren langer dan een uur blootstelt aan hard geluid (meer dan 85 dB) kan uw gehoor permanent beschadigd raken. (CEI 60417-6044)63 ALPHA

EVO Gebruikershandleiding

Voor garantie validatie Focal -JMlab, Het is nu mogelijk om het product online te registreren: www.focal.com/warranty Voor toekomstige ontwikkelingen, behoudt Focal-JMlab zich het recht voor om de technische specificaties van haar producten te wijzigen zonder voorafgaande kennisgeving. Afbeeldingen zijn niet-contractueel.Bedankt dat u hebt gekozen voor een product van Focal. We heten u van harte welkom in ons hifi-universum. Wij staan voor innovatie, traditie, kwaliteit en plezier, en ons enige doel is het creëren van een pure, getrouwe en rijke luisterervaring voor onze klanten. Neem de instructies in deze handleiding grondig door om volop te kunnen genieten van uw product. Bewaar dehandleiding vervolgens zorgvuldig voor later gebruik.Inhoud van verpakkingEen speaker wordt (naast deze gebruiksaanwijzing) geleverd met de volgende items:• 1 netsnoer• 1 beschermrooster voor de tweeter (aangeraden wordt deze gelijk te verwijderen).• 1 beschermrooster voor de woofer (aangeraden wordt deze gelijk te verwijderen)• 4 rubberen voetjesControleer of alle inhoud aanwezig is en haal alle accessoires uit de verpakking. Om te voorkomen dat de items bij het uitpakken beschadigd raken, volgt u de volgende stappen: open de flappen van de verpakking volledig. Vouw ze tegen de zijkanten. Verwijder de bovenste bescherming. Til de speaker voorzichtig uit de verpakking. Controleer of de verpakking geen schade vertoont. Indien dit wel het geval is, neem dan contact op met de vervoerder en de leverancier. Het is belangrijk dat de verpakking in goede staat wordt bewaard voor eventueel toekomstig gebruik.AanbevelingenBenadrukt dient te worden dat uw apparaten een hoge geluidsdruk kunnen genereren, met name in de 5.1-configuratie. Wanneer het vervormingsniveau laag is en de gebruiker niet moe is, is het niet altijd voor de hand liggend om de werkelijke geluidsdruk te realiseren. Blootstelling aan een hoog geluidsniveau gedurende een bepaalde periode kan leiden tot onherstelbaar gehoorverlies.GarantievoorwaardenAlle Focal-luidsprekers zijn gedekt door een garantie die is bepaald door de ociële Focal-distributeur in uw land. Uw distributeur kan alle details over de garantievoorwaarden verstrekken. De garantie dekt ten minste de juridisch bepaalde garanties die van kracht zijn in het land waar de oorspronkelijke aankoopfactuur is afgegeven.64 ALPHA

EVO Gebruikershandleiding

Snel van start 1. Controleer voordat u iets doet of de speakers en de audiobron (console, ...) uitgeschakeld zijn en of alle instellingen aan de achterkant van de speakers in de 0-stand staan.

2. Verbind de audiobron met de speakers via de XLR-, RCA- of TRS-ingangen. Via de drie beschikbare ingangen kunt u elke

speaker met maximaal drie audiobronnen verbinden. De TRS-ingang heeft echter voorrang op de XLR-ingang. Naast de TRS- en XLR-ingang is er de RCA-ingang. Raadpleeg pagina 68 voor meer informatie.

3. Gebruik het meegeleverde netsnoer om de speaker op de stroom aan te sluiten.

4. Schakel de audiobron aan en controleer of de uitgang waarmee de audiobron op de speaker is aangesloten staat ingesteld op -∞ of een zeer laag niveau.

5. Schakel de speakers aan. De speakers staan nu in de standby-modus.

6. Verhoog het niveau van de audiobron totdat de speakers het signaal detecteren, zodat het automatisch overschakelt naar de modus 'Aan'. Nadat de luidsprekers zijn aangezet en nadat de standby-modus automatisch is geactiveerd (zie pagina68 voor meer informatie over), schakelt het detectiesysteem voor audiosignalen in de speaker na enkele seconden automatisch over van de modus 'Standby' naar de modus 'Aan'.

7. Wanneer uw opname-, mix- of mastering-sessie klaar is, raden we u aan de apparaten in de volgende volgorde uit te

schakelen: a. Speakers uitschakelen b. Audiobronnen uitschakelen65 ALPHA

EVO Gebruikershandleiding

ALPHA 50 EVO De speaker ALPHA 50 EVO is een professionele, op afstand te regelen tweewegspeaker (2 interne versterkers), bestaande uit een lage-/ middentoonspeaker van 5” (13 cm) met Slatefiber- membraan met laminaire ventilatie en een tweeter met omgekeerde aluminium koepel (fig. A). ALPHA 65 EVO De speaker ALPHA 65 EVO is een professionele, op afstand te regelen tweewegspeaker (2 interne versterkers), bestaande uit een lage-/ middentoonspeaker van 6,5” (16,5 cm) met Slatefiber- membraan met laminaire ventilatie en een tweeter met omgekeerde aluminium koepel (fig. B).

EVO Gebruikershandleiding

Installatie Netsnoer De producten moeten worden geaard met behulp van het netsnoer. Let op Via de drie beschikbare ingangen kunt u elke speaker met maximaal drie audiobronnen verbinden. De drie ingangen (XLR, RCA en TRS) zijn tegelijkertijd actief. Om optimaal van deze functie te kunnen profiteren, raden we u aan slechts één van de drie ingangen tegelijkertijd te gebruiken, om ongewenste geluidsoverlast te voorkomen. Automatische standby-modus De ALPHA EVO-speakers zijn uitgerust met een standby-modus. Wanneer de monitors worden aangezet, is de standby-modus actief. Om deze modus te deactiveren, stuurt u een audiosignaal naar de monitor door het geluidsniveau van de audiobron geleidelijk te verhogen. Als de monitor ongeveer 15 minuten geen audiosignaal ontvangt, gaat de monitor automatisch weer in de standby-modus. In de standby-modus is het elektriciteitsverbruik minder dan 0,5W. Deze functie kan worden uitgeschakeld met de schakelaar Auto Stand-by (pagina 69). Positionering De ALPHA EVO-speakers zijn op afstand bedienbaar en moeten op een afstand van 40 cm tot 3 meter van de luisteraar worden geplaatst, in de richting van de luisteraar. Ze kunnen perfect boven een mengpaneel of op geschikte standaard worden geplaatst. In alle gevallen wordt aanbevolen de tweeter relatief dichtbij de oren van de luisteraar te plaatsen. Om dit te bereiken kunt u indien nodig de normale opstelling van de speakers ook omdraaien en de tweeter onderaan plaatsen. De ALPHA EVO-speakers moeten verticaal worden gepositioneerd in de richting van de luisteraar (fig. C, D).

EVO Gebruikershandleiding

Zodra de positionering is bepaald, kunt u de 4 rubberen voetjes gebruiken om de speakers los te koppelen van de steun(fig. E). Door de luidspreker naar links of rechts of meer naar voren of achteren te plaatsen, kunt u van elke speaker de breedte, de centrering en de algemene samenhang van het geluidsbeeld (links/midden/rechts) regelen, om een optimale precisie van uw opnamen te realiseren. Stereo-positionering We raden u aan de luidsprekers zo te plaatsen dat een gelijkzijdige driehoek ontstaat. Hierbij is één hoek de luisterpositie, één hoek de rechterspeaker en één hoek de linkerspeaker (fig. F). Multikanaal-positionering In het geval van een 5.1-installatie, raden we aan de speakers in een cirkel te plaatsen, zodat de speakers op gelijke afstand van het luisterpunt staan. Het middelste kanaal wordt ingesteld op 0°, het kanaal rechtsvoor op 30°, het kanaal rechtsachter op 110°, het kanaal linksachter op 250 ° en het kanaal linksvoor op 330° (fig. G). Aanpassing De omvormers die worden gebruikt in de ALPHA EVO-speakers zijn complexe mechanische elementen die een aanpassingsperiode nodig hebben om zo goed mogelijk te kunnen werken, waarin ze zich aanpassen aan de temperatuur- en vochtigheidsomstandigheden van de omgeving. Deze periode kan, afhankelijk van de omstandigheden, enkele weken duren. Zet het volumeniveau van de speakers in deze eerste uren niet te hoog. Om het proces te versnellen, kunt u de producten ongeveer twintig uur achter elkaar met een gemiddeld geluidsniveau laten werken, met rijke muziek op lage frequenties. Zodra de omvormers zijn gestabiliseerd, kunt u ten volle genieten van de prestaties van uw Focal-producten. 30° 110° 250° 330°

EVO Gebruikershandleiding

Roosters plaatsen/verwijderen De ALPHA EVO wordt geleverd met een rooster voor de tweeter en een rooster voor de woofer. U verwijdert het rooster eenvoudigweg door deze bij de inkepingen aan de boven- en onderzijde voorzichtig los te trekken; let op dat u de tweeter of de woofer niet beschadigt. Indien nodig kunt u hierbij gebruik maken van een plastic voorwerp. Om een rooster te bevestigen, plaatst u het op de juiste wijze en drukt u het met beleid in de inkepingen (fig. H). Instellingen en verbindingen ALPHA 50 EVO en ALPHA 65 EVO

1 – GEBALANCEERD - XLR

De XLR-uitgang kan worden gebruikt voor de aansluiting van een symmetrische signaalbron en een standaard kabelschema is van toepassing: Pin 1 = massa (afscherming) Pin 2 = hot point (signaal in fase) Pin 3 = cold point (signaal uit fase) De ingangsgevoeligheid is +4 dBu, wat overeenkomt met de gevoeligheid van een gebalanceerde ingang.

2 – GEBALANCEERD - TRS

De TRS-uitgang kan worden gebruikt voor de aansluiting van een gebalanceerde signaalbron en een standaard kabelschema is van toepassing: Tip: hot point Ring: cold point Sleeve: massa De ingangsgevoeligheid is +4 dBu, wat overeenkomt met de gevoeligheid van een gebalanceerde ingang. 3 – ONGEBALANCEERD De RCA-uitgang kan worden gebruikt voor de aansluiting van een ongebalanceerde signaalbron. Gebruikelijk is het ‘cold point’ (pin 3) te gebruiken voor verbinding mat de massa (pin 1). Deze verbinding kan worden gerealiseerd met een daarvoor bestemde kabel. De ingangsgevoeligheid is -10 dBV, wat overeenkomt met de gevoeligheid van een ongebalanceerde ingang. 4 – GEVOELIGHEID Met deze functie kunt u, indien gewenst, een hoger geluidsniveau realiseren. De gevoeligheid kan worden ingesteld op 0 en +6 dB. De gevoeligheid van +6 dB biedt het voordeel dat het geluidsniveau van de monitor kan worden verhoogd, zonder dat de converter of de geluidskaart wordt overbelast. 5 – ON/OFF Met de ON/OFF-knop schakelt u de interne versterkers aan en uit. Als u overschakelt van de UIT-modus naar de AAN-modus, gaat de speaker in standby. Om deze modus te deactiveren, stuurt u een audiosignaal naar de monitor, waarna de speaker overschakelt van de modus 'Standby' naar de modus 'Aan'. 6 – LF SHELVING Met de LF SHELVING-potentiemeter kunt u een correctie onder 300 Hz activeren of uitschakelen. Aanbevolen wordt om de LF SHELVING-potentiometer op +2 dB in te stellen wanneer de akoestiek van de luisterruimte dit frequentiebereik op natuurlijke wijze verzwakt. Aanbevolen wordt om de LF SHELVING-potentiometer op 0 in te stellen wanneer de luisterruimte akoestisch neutraal is. Aanbevolen wordt om de LF SHELVING-potentiometer op -2, -4 of -6 dB in te stellen, als de speakers dichtbij een muur of hoek staan.69 ALPHA

EVO Gebruikershandleiding

7 – HF SHELVING Met de HF SHELVING-potentiometer kunt u een correctie vanaf 4,5 kHz activeren of uitschakelen. Aanbevolen wordt om deze op +2 dB in te stellen wanneer de akoestiek van de luisterruimte dit frequentiebereik op natuurlijke wijze verzwakt (dof geluid). Aanbevolen wordt om deze op 0 in te stellen wanneer de luisterruimte akoestisch neutraal is. Aanbevolen wordt om deze op -2 of -3 dB in te stellen wanneer de akoestiek van de luisterruimte dit frequentiebereik op natuurlijke wijze versterkt (blinkend geluid). 8 – NETSNOERINGANG Sluit hier het meegeleverde netsnoer aan.

9 – LEDLAMPJE OP HET VOORPANEEL

Het ledlampje op het voorpaneel is uit als de speaker in de OFF-modus staat. Het brandt wanneer de ON/OFF-schakelaar van OFF naar ON wordt gezet. Wanneer er een audiosignaal wordt gedetecteerd, schakelt de speaker van de standby-modus naar de AAN-modus en blijf het lampje branden. Als de monitor ongeveer 15 minuten geen audiosignaal ontvangt, gaat de speaker automatisch weer in de standby-modus en gaat het ledlampje uit, om onnodig stroomverbruik te voorkomen. In de standby-modus is het elektriciteitsverbruik minder dan 0,5W. Om deze modus te deactiveren, stuurt u een audiosignaal naar de speaker. De speaker schakelt binnen enkele seconden over van de standby-modus naar de AAN-modus. 10 – AUTO STANDBY De ALPHA EVO-speakers zijn uitgerust met een standby-modus, die indien gewenst kan worden uitgeschakeld. Als fabrieksinstelling staat de monitor ingesteld op "ENABLE". De standby-modus is tevens geactiveerd. Wanneer de monitors worden aangezet, is de standby-modus actief. Om de standby-modus te deactiveren, stuurt u een audiosignaal naar de monitor door het geluidsniveau van de audiobron geleidelijk te verhogen. Als de monitor ongeveer 15 minuten geen audiosignaal ontvangt, gaat de monitor automatisch weer in de standby-modus. In deze modus is het elektriciteitsverbruik minder dan 0,5 W. De standby-modus kan ook uitgeschakeld worden. Hiervoor zet u de knop op "DISABLE". In de stand "DISABLE" is de speaker continu onder stroom, zodra de knop ON/OFF (AAN/UIT) op ON (AAN) wordt gezet. 11 – BEVESTIGING AAN DE MUUR EN/OF HET PLAFOND De ALPHA EVO-monitoren kunnen aan de bevestigingspunten met behulp van de K&M®-accessoires aan de muur en/of het plafond worden gemonteerd. Voor de ALPHA EVO 50 EN 65 is de afstand vanaf het midden 70 mm. Gebruik voor de installatie M6-schroeven. Raadpleeg onderstaande schema's voor alle details over montage en installatie. Raadpleeg de tabel hieronder voor meer informatie over de compatibele K&M® -accessoires. Net als elke montage aan een muur of plafond, brengt ook de installatie van de monitors risico's met zich mee. De montage op de muur, het plafond of andere oppervlakken moet voldoen aan alle normen en vereisten op het gebied van constructie, inrichting, veiligheid en bekabeling. Om die reden moeten alle boor-, montage- en installatiewerkzaamheden worden uitgevoerd door een gekwalificeerd vakman die bekend is met alle installatie- en veiligheidsnormen. Focal biedt geen garantie betreffende steunen of montage, dit valt onder de exclusieve verantwoordelijkheid van de klant. Om die reden kan Focal geen enkele aansprakelijkheid aanvaarden in het geval de monitoren losraken, vallen, een ongeluk veroorzaken en/of enige andere gevolgen of schade van welke aard dan ook veroorzaken die verband houden met de installatie van de monitoren. Fixation murale Fixation plafond ALPHA 50 EVO Bevestigingsset K&M® 24471 + adapter K&M® 24359 Bevestigingsset K&M® 24496 + adapter K&M® 24359 ALPHA 65 EVO Bevestigingsset K&M® 24471 + adapter K&M® 24359 Bevestigingsset K&M® 24496 + adapter K&M® 24359 -8 dB-7 dB-6 dB-5 dB-4 dB-3 dB-2 dB-1 dB 0 dB 1 dB 2 dB 3 dB 4 dB 5 dB 6 dB 7 dB 8 dB 10 Hz100 Hz 1000 Hz 10000 Hz70 ALPHA

EVO Gebruikershandleiding

EVO Gebruikershandleiding

• Ingangen - Type/impedantie - Connectoren TRS: gebalanceerd 10 kOhms XLR: gebalanceerd 10 kOhms RCA: ongebalanceerd 10 kOhms met gecompenseerde gevoeligheid

• Automatische standby-modus - Standby activatie - Standby deactivatie Na 15 minuten inactiviteit Bij signaaldetectie >6 mV

• Elektrische voeding - Spanning 100-240V~ (T2AL fuse/250V) 100-240V~ (T2AL fuse/250V) - Verbinding IEC-stekker en afneembaar netsnoer

• Instellingen - Gevoeligheid - Gemiddeld/laag niveau (0 - 300 Hz) - Hoog niveau (4,5 - 22 kHz) - Aanschakelen/uitschakelen Aanpasbaar, 0 of +6 dB Aanpasbaar, +/-6 dB Aanpasbaar, +/-3 dB Aan-/uitschakelaar op achterpaneel

• Verbruik in standby-modus < 0.5 W

• Visuele en bedieningselementen Aan-/uitlled, standby-led Omvormers

• Woofer 13 cm (5") Slatefiber-membraan 16,5 cm (6.5") Slatefiber-membraan

• Tweeter 25 mm (1") met omgekeerde aluminium koepel Behuizing

• Constructie 0.6" (15 mm) MDF

• Afwerking Vinyl en zwarte verf
