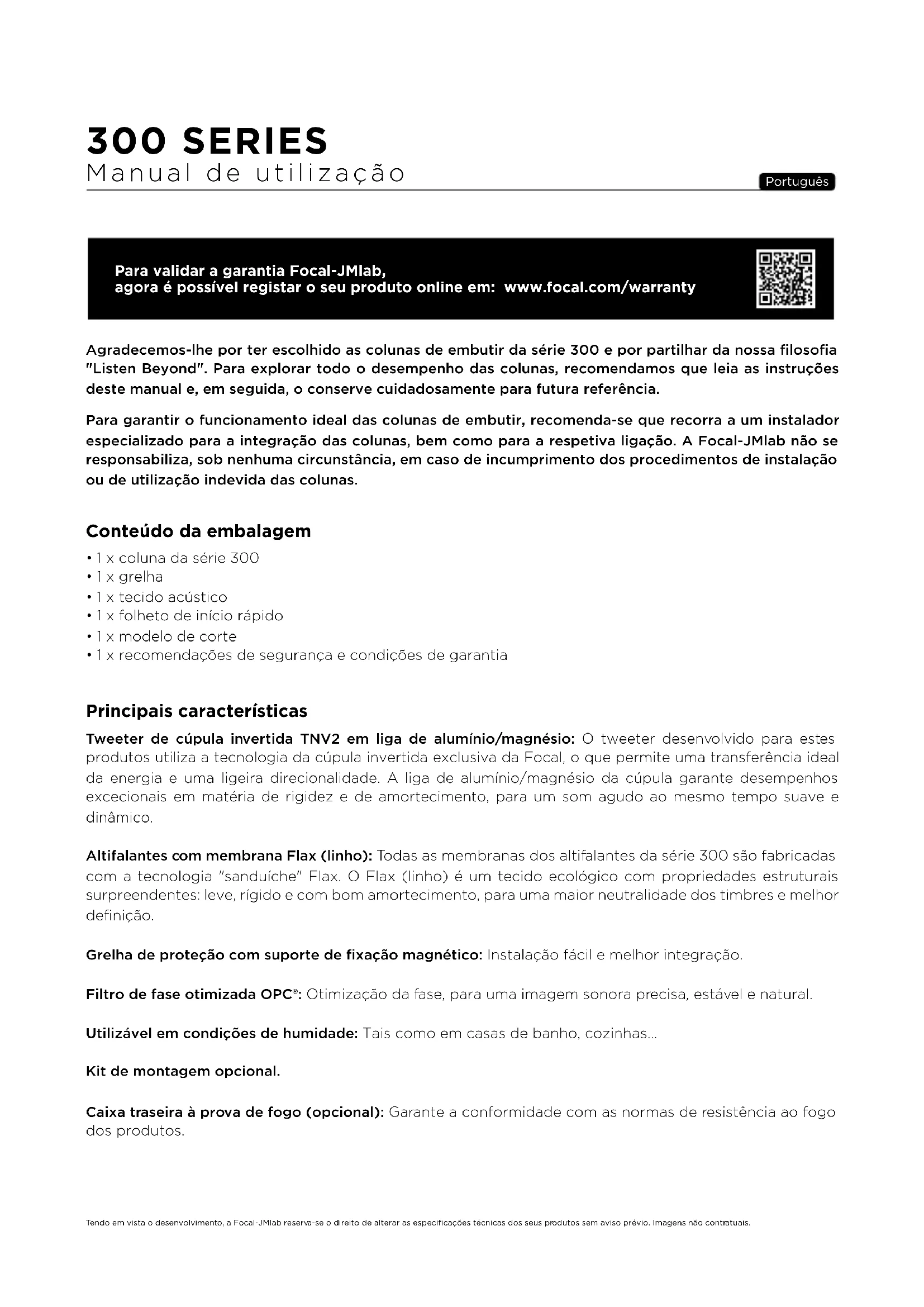

MANUAL DE UTILIZADOR 300 IW 6 FOCAL

• 1 x folheto de início rápido

• 1 x recomendações de segurança e condições de garantia Principais características Tweeter de cúpula invertida TNV2 em liga de alumínio/magnésio: O tweeter desenvolvido para estes produtos utiliza a tecnologia da cúpula invertida exclusiva da Focal, o que permite uma transferência ideal da energia e uma ligeira direcionalidade. A liga de alumínio/magnésio da cúpula garante desempenhos excecionais em matéria de rigidez e de amortecimento, para um som agudo ao mesmo tempo suave e dinâmico. Altifalantes com membrana Flax (linho): Todas as membranas dos altifalantes da série 300 são fabricadas com a tecnologia "sanduíche" Flax. O Flax (linho) é um tecido ecológico com propriedades estruturais surpreendentes: leve, rígido e com bom amortecimento, para uma maior neutralidade dos timbres e melhor definição. Grelha de proteção com suporte de fixação magnético: Instalação fácil e melhor integração. Filtro de fase otimizada OPC®: Otimização da fase, para uma imagem sonora precisa, estável e natural. Utilizável em condições de humidade: Tais como em casas de banho, cozinhas...Kit de montagem opcional. Caixa traseira à prova de fogo (opcional): Garante a conformidade com as normas de resistência ao fogo dos produtos.43 Período de rodagem Os altifalantes utilizados nas colunas da série 300 Integration são elementos mecânicos complexos, que requerem um período de adaptação para funcionarem da melhor forma possível e se adaptarem às condições de temperatura e de humidade do seu ambiente. Este período de rodagem varia conforme as condições observadas e pode prolongar-se durante algumas semanas. Para acelerar esta operação, recomendamos que coloque as colunas em funcionamento durante cerca de vinte horas consecutivas. Logo que as características da coluna estejam totalmente estabilizadas, poderá desfrutar integralmente do desempenho das suas colunas da série 300 Integration. Cablagem antes da instalação Só poderá efetuar a montagem das colunas após a instalação dos cabos. Certifique-se de que existe um comprimento de cabo suficiente para poder ligar facilmente o produto (cerca de 50 cm). Recomendamos a utilização do cabo com uma marca de referência, de modo a respeitar a polaridade dos altifalantes (+/–). Opte por cabos de qualidade e de dimensões adequadas ao comprimento; o seu revendedor saberá aconselhá-lo. Escolha do amplificador Não é o excesso, mas antes a falta de potência de um amplificador que pode deteriorar a coluna ou os altifalantes. Com efeito, se o volume for muito elevado, o amplificador satura e produz sinais estranhos que podem destruir o tweeter. A capacidade dinâmica e a definição das colunas da série 300 Integration são suficientemente elevadas para demonstrar as qualidades e defeitos dos amplificadores que lhes estão associados. O seu revendedor saberá orientar a sua escolha em função dos seus gostos e do seu orçamento. Instalação Posicionamento das colunas As colunas da série 300 foram desenvolvidas para transmitir o mais fielmente possível todas as formas de música ou programas Home Cinema. Não obstante, convém respeitar algumas regras simples para otimizar o respetivo desempenho, garantir um bom equilíbrio tonal e uma imagem sonora realista. Utilização no modo de difusão sonora (teto) Para uma utilização como difusão sonora de fundo (cada coluna funciona de forma independente), as colunas podem ser instaladas conforme as suas necessidades e os condicionalismos arquitetónicos da divisão. Contudo, tenha o cuidado de não instalar as colunas muito perto de uma parede ou de um canto, para evitar um nível excessivo de baixas frequências. Utilização no modo de estéreo (teto ou parede) As colunas devem ser colocadas de modo simétrico em relação à área de audição, de modo a formarem idealmente um triângulo isósceles com esta. O espaço entre as duas colunas deverá ter entre 2,5 m e 4 m para uma área de audição entre 3 m e 6 m (fig. 1). Todavia, as distâncias podem variar de modo a encontrar o equilíbrio ideal em função das condições específicas de organização. As colunas deverão ser posicionadas à mesma altura e no mesmo plano horizontal (fig. 2). Em caso de utilização de colunas de teto, as colunas frontais direita e esquerda devem ser colocadas na mesma linha horizontal, afastadas entre 0,3 e 0,6 m da parede. O espaço entre as colunas direita e esquerda deve ter entre 2,5 m e 4 m (fig. 3). 300 SERIES Manual de utilização44 Utilização no modo de Home Cinema (teto ou parede)

• Colunas frontais direita, esquerda e central Em caso de utilização na parede, as colunas frontais direita e esquerda devem ser colocadas em cada um dos lados do ecrã e a meia altura, de modo simétrico em relação à área de audição, de modo a formarem idealmente um triângulo isósceles com esta. O espaço entre as duas colunas deverá ter entre 2,5 m e 4 m para uma área de audição entre 3 m e 6 m, respeitando um espaço de aproximadamente 50 cm em relação ao ecrã. Todavia, as distâncias podem variar de modo a encontrar o equilíbrio ideal em função das condições específicas de organização. A coluna central deve ser colocada o mais perto possível, acima ou abaixo, do ecrã para uma transmissão realista dos diálogos (fig. 4). Caso seja utilizado um ecrã de projeção microperfurado (acusticamente transparente), as colunas frontais direita e esquerda e a coluna central devem ser colocadas a meia altura em relação ao ecrã, no mesmo plano horizontal atrás deste ecrã (fig. 5). Em caso de utilização no teto, as colunas frontais direita e esquerda e a coluna central devem ser colocadas na mesma linha horizontal, afastadas entre 0,3 e 0,6 m da parede. O espaço entre as colunas direita e esquerda deve ter entre 2,5 m e 4 m (fig. 6).

• Colunas surround traseiras para sistema 5.1. Em caso de utilização na parede, as colunas surround traseiras devem ser instaladas nas paredes laterais, ligeiramente atrás da posição de audição (0,5 a 1,5 m) e à mesma altura das colunas frontais direita e esquerda (fig. 7). Em caso de utilização no teto, as colunas surround traseiras devem ser instaladas na mesma linha horizontal, ligeiramente atrás da posição de audição (idealmente 1,5 a 3 m) e o espaço entre as colunas direita e esquerda deve ter entre 2,5 m e 4 m (fig. 8).

• Colunas surround traseiras para sistema 7.1. Em caso de utilização na parede, as colunas surround traseiras direita e esquerda devem ser instaladas nas paredes laterais, ao nível da posição de audição e à mesma altura das colunas frontais direita e esquerda. As colunas surround traseiras devem ser instaladas na parede localizada atrás da posição de audição e à mesma altura das colunas frontais direita e esquerda. O espaço entre as duas colunas deve ter entre 2,5 m e 4 m (fig. 9). Em caso de utilização no teto, as colunas surround traseiras direita e esquerda devem ser colocadas na mesma linha horizontal à frente da posição de audição. As colunas surround traseiras devem ser instaladas na mesma linha horizontal, ligeiramente atrás da posição de audição (1,5 a 3 m) e o espaço entre as duas colunas deve ter entre 1,5 m e 2,5 m (fig. 10).

• Colunas surround Atmos® (teto) Para um sistema 5.1.2, as colunas surround Atmos devem ser instaladas na mesma linha horizontal, ligeiramente avançadas em relação à posição de audição (0,5 a 1,5 m) e o espaço entre as duas colunas deve ter entre 2,5 m e 4 m (fig. 11). Para um sistema 5.1.4, as colunas surround Atmos dianteiras devem ser instaladas na mesma linha horizontal, ligeiramente avançadas em relação à posição de audição (0,5 a 1,5 m) e o espaço entre as duas colunas deve ter entre 2,5 m e 4 m. As colunas surround Atmos traseiras devem ser instaladas na mesma linha horizontal, ligeiramente atrás em relação à posição de audição (0,5 a 1,5 m) e o espaço entre as duas colunas deve ter entre 2,5 m e 4 m (fig. 12). 300 SERIES Manual de utilização45 Construção existente

• Antes de instalar as colunas, certifique-se de que os espaços correspondentes no teto/parede não têm qualquer obstrução, como, por exemplo, a passagem de uma conduta de ventilação ou cabos que possam interferir com a instalação. Utilize as ferramentas apropriadas para o ajudar a determinar os locais adequados.

• Certifique-se de que existe espaço suficiente no interior do teto/parede para poder instalar o produto.

• Utilizando o modelo de corte fornecido, trace uma linha no teto/parede existente. Corte então seguindo a linha com uma ferramenta adequada para fazer um orifício no teto/parede (fig. A1, A2 / B1, B2 / C1, C2). Construção nova

• Utilize o kit de montagem opcional específico.

• Instale os cabos das colunas antes de as instalar. Pose de l’enceinte Os produtos da série 300 incluem uma coluna e uma grelha magnética. A coluna 300ICLCR5 é fornecida com adaptadores (localizados perto dos cantos) que permitem abranger as diferentes espessuras do teto (12 a 54 mm). A instalação dos produtos da série 300 não necessita de qualquer ferramenta, graças ao sistema Easy Quick Install! 300IW6/300IWLCR6

1. Levante os suportes de fixação (fig. A3 / B3).

2. Ligue o cabo da coluna, previamente descarnado, aos terminais de mola da coluna. É importante que a

polaridade de ligação de cada coluna esteja correta: o cabo ligado ao terminal "+" do amplificador deve ser ligado ao terminal vermelho na coluna. Do mesmo modo, o cabo ligado ao terminal "–" do amplificador deve ser ligado ao terminal preto.

3. Insira o produto na parede ou no teto pressionando nos diferentes lados da coluna para garantir o seu

devido encaixe (fig. A5 / B5).

4. Caso seja necessário, ajuste os níveis dos agudos e dos médios em função da acústica da divisão

(fig.A7/B7). 300IWLCR6 : Em caso de utilização como coluna central, remova os 4 parafusos da placa de médios- agudos e rode a placa a 90° de modo a que a posição do tweeter corresponda à marcação "CENTER" (fig. B6). Aparafuse os 4 parafusos. 300IW6 : Oriente o tweeter para a posição de audição (fig. A7).

5. As colunas da série 300 são fornecidas com um tecido acústico opaco. Remova a película de proteção

e, em seguida, aplique o tecido sobre a grelha. No entanto, serão obtidos melhores desempenhos sem o tecido opaco.

6. A grelha pode ser agora instalada. A grelha é mantida magneticamente no lugar na estrutura de montagem;

terá apenas de alinhá-la com a extremidade da estrutura de montagem (fig. A8 / B8). 300 SERIES Manual de utilização46

1. Desbloqueie a segurança (fig. C3).2. Levante os suportes de fixação (fig. C4).

3. Meça a espessura do teto e, se necessário, coloque os adaptadores adequados (localizados perto dos

cantos) (fig. C5).4. Garanta a instalação segura do produto com a ajuda de uma cinta (fig. C6).

5. Ligue o cabo da coluna, previamente descarnado, aos terminais de mola da coluna. É importante que a

polaridade de ligação de cada coluna esteja correta: o cabo ligado ao terminal "+" do amplificador deve ser ligado ao terminal vermelho na coluna. Do mesmo modo, o cabo ligado ao terminal "–" do amplificador deve ser ligado ao terminal preto. Se não for respeitada esta condição, a imagem estéreo e a perceção dos graves diminuirão de forma considerável (fig. C7).

6. Insira o produto na parede ou no teto pressionando nos diferentes lados da coluna para garantir o seu

devido encaixe (fig. C8) e, em seguida, bloqueie o sistema de segurança (fig. C9).

7. Caso seja necessário, é possível acrescentar parafusos de retenção (até 9). Recomendamos a utilização

de parafusos longos, com um comprimento superior a 8 cm, e que os mesmos sejam inseridos nos locais previstos para o efeito, assinalados através de uma seta vermelha (fig. C12).

8. Oriente a placa de médios-agudos para a posição de audição (fig. C10). Caso seja necessário, ajuste os

níveis dos agudos e dos médios em função da acústica da divisão (fig. C10).

9. As colunas da série 300 são fornecidas com um tecido acústico opaco. Remova a película de proteção

e, em seguida, aplique o tecido sobre a grelha. No entanto, serão obtidos melhores desempenhos sem o tecido opaco.

10. A grelha pode ser agora instalada. Esta é mantida magneticamente no lugar na estrutura de montagem;

terá apenas de alinhá-la com a extremidade da estrutura de montagem (fig. C11).300ICLCR5
