MANUAL DE UTILIZADOR Aria Evo X FOCAL

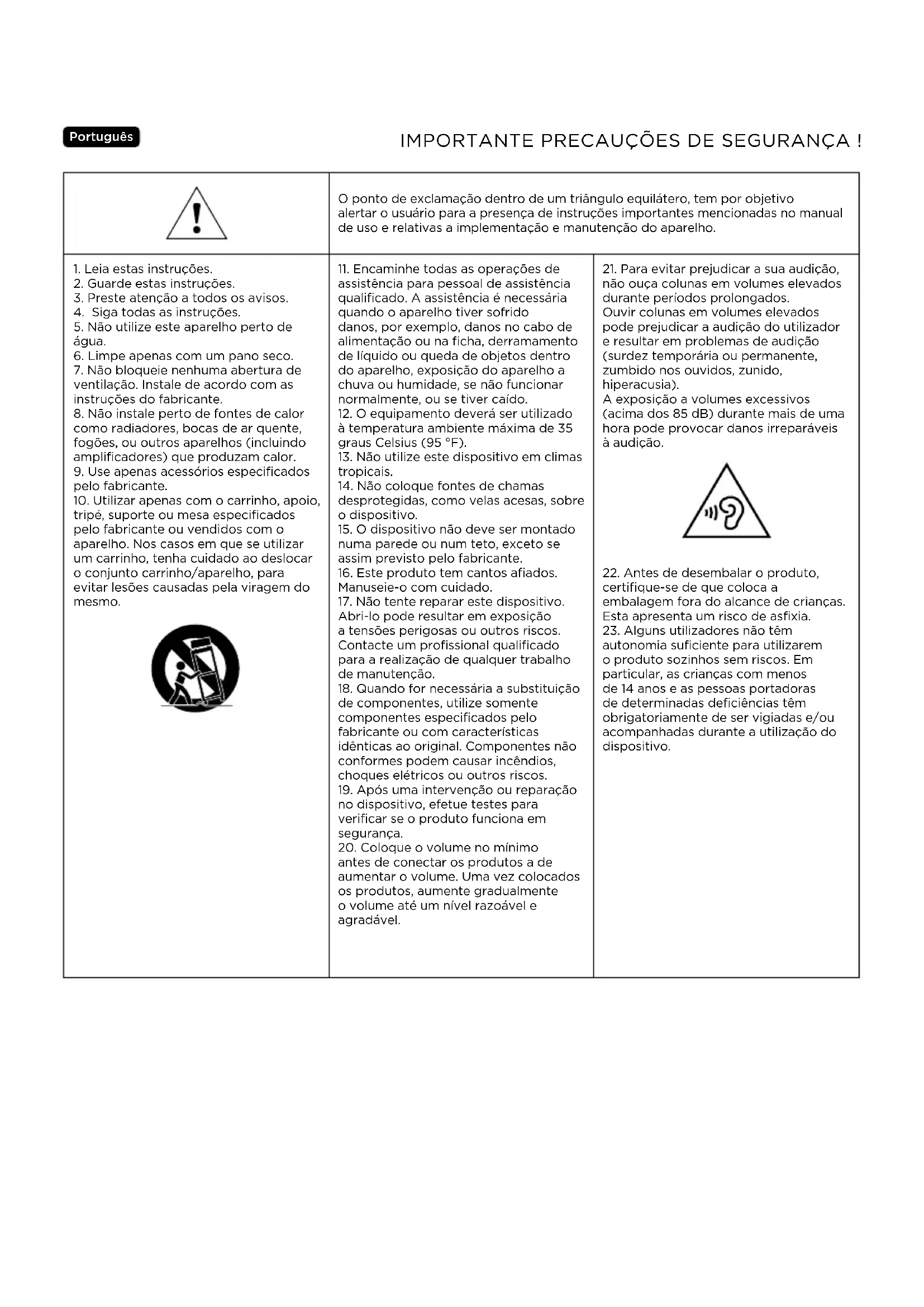

Manéjelo con cuidado.

1. Leia estas instruções.

2. Guarde estas instruções.

3. Preste atenção a todos os avisos.

4. Siga todas as instruções.

5. Não utilize este aparelho perto de

6. Limpe apenas com um pano seco.

7. Não bloqueie nenhuma abertura de

ventilação. Instale de acordo com as instruções do fabricante.

8. Não instale perto de fontes de calor

como radiadores, bocas de ar quente, fogões, ou outros aparelhos (incluindo amplificadores) que produzam calor.

9. Use apenas acessórios especificados

10. Utilizar apenas com o carrinho, apoio,

tripé, suporte ou mesa especificados pelo fabricante ou vendidos com o aparelho. Nos casos em que se utilizar um carrinho, tenha cuidado ao deslocar o conjunto carrinho/aparelho, para evitar lesões causadas pela viragem do mesmo.

11. Encaminhe todas as operações de

assistência para pessoal de assistência qualificado. A assistência é necessária quando o aparelho tiver sofrido danos, por exemplo, danos no cabo de alimentação ou na ficha, derramamento de líquido ou queda de objetos dentro do aparelho, exposição do aparelho a chuva ou humidade, se não funcionar normalmente, ou se tiver caído.

12. O equipamento deverá ser utilizado

à temperatura ambiente máxima de 35 graus Celsius (95 °F).

13. Não utilize este dispositivo em climas

14. Não coloque fontes de chamas

desprotegidas, como velas acesas, sobre o dispositivo.

15. O dispositivo não deve ser montado

numa parede ou num teto, exceto se assim previsto pelo fabricante.

16. Este produto tem cantos afiados.

Manuseie-o com cuidado.

17. Não tente reparar este dispositivo.

Abri-lo pode resultar em exposição a tensões perigosas ou outros riscos. Contacte um profissional qualificado para a realização de qualquer trabalho de manutenção.

18. Quando for necessária a substituição

de componentes, utilize somente componentes especificados pelo fabricante ou com características idênticas ao original. Componentes não conformes podem causar incêndios, choques elétricos ou outros riscos.

19. Após uma intervenção ou reparação

no dispositivo, efetue testes para verificar se o produto funciona em segurança.

20. Coloque o volume no mínimo

antes de conectar os produtos a de aumentar o volume. Uma vez colocados os produtos, aumente gradualmente o volume até um nível razoável e agradável.

21. Para evitar prejudicar a sua audição,

não ouça colunas em volumes elevados durante períodos prolongados. Ouvir colunas em volumes elevados pode prejudicar a audição do utilizador e resultar em problemas de audição (surdez temporária ou permanente, zumbido nos ouvidos, zunido, hiperacusia). A exposição a volumes excessivos (acima dos 85 dB) durante mais de uma hora pode provocar danos irreparáveis à audição.

22. Antes de desembalar o produto,

certifique-se de que coloca a embalagem fora do alcance de crianças. Esta apresenta um risco de asfixia.

23. Alguns utilizadores não têm

autonomia suficiente para utilizarem o produto sozinhos sem riscos. Em particular, as crianças com menos de 14 anos e as pessoas portadoras de determinadas deficiências têm obrigatoriamente de ser vigiadas e/ou acompanhadas durante a utilização do dispositivo.PT

Manual de utilização Com o objetivo de evoluir, a Focal-JMlab reserva-se o direito de alterar as especificações técnicas dos seus produtos sem aviso prévio. Imagens não contratuais. Acabou de adquirir um produto Focal e agradecemos a sua preferência. Seja bem-vindo ao nosso universo, o da altafidelidade. Inovação, tradição, excelência e prazer são os nossos valores; o nosso único objetivo é proporcionar-lhe um som puro, fiel e rico. Para explorar todo o desempenho deste produto, recomendamos que leia as instruções deste manual e, em seguida, o conserve cuidadosamente para futura referência. Manutenção (fig. A) As colunas Aria Evo X N°2/N°3/N°4 pesam cerca de 20 kg. Recomenda-se vivamente que as mesmas sejam manuseadas por 2 pessoas ao desembalar e durante a instalação. Fixação da base (N°2, N°3, N°4) (fig. B, C) Para fixar a base à coluna, comece por inverter a coluna de modo a que esta fique apoiada sobre a sua parte superior (pousada sobre o calço de embalagem) tendo o cuidado de não danificar a estrutura/placa de vidro ou os altifalantes durante a operação (fig. B). Pouse a base sobre a coluna e coloque os quatro parafusos fornecidos no devido lugar. Aparafuse-os com uma chave Allen (fig. C). Posicionamento dos parafusos ou dos protetores (N.° 2, N.° 3, N.° 4) (fig. D, E) Aparafusar ou desaparafusar os spikes consoante o tipo de solo em que a coluna será instalada, com a ajuda da capa fornecida (fig. D). Em solos rígidos, é preferível utilizar os protetores em plástico fornecidos para colocar diretamente sobre os spikes (fig. E). Se a coluna for instalada em cima de uma carpete, os spikes permitirão assegurar uma melhor estabilidade. Resguardos (fig. F) As colunas Aria Evo X são fornecidas com resguardos que permitem proteger os altifalantes. Pode colocá-los ou retirá-los facilmente graças ao seu sistema de fixação magnética. Recomendamos que os retire quando estiver a ouvir música, de modo a usufruir do melhor desempenho da coluna. Ligações (fig. J, J') Os conectores garantem contactos fiáveis e polivalentes para cabos descarnados (com diâmetro até 4 mm) ou ganchos. Os terminais tipo banana estão tapados para estarem em conformidade com as normas relativas à eletricidade e ligações em vigor em determinados países. É imprescindível respeitar a polaridade das colunas. O conector com a marca «+» deverá ser ligado à respetiva saída do amplificador e o conector com a marca «-» deverá ser ligado ao terminal negativo. Se esta condição não for respeitada, a imagem estéreo e a perceção dos graves degradar-se-ão de forma considerável. Para validar a garantia Focal-JMlab, agora é possível registar um produto online: www.focal.com/warrantyPT

Manual de utilização Escolha da localização (fig. G, H, I) As suas colunas Aria Evo X foram desenvolvidas para transmitir o mais fielmente possível todas as formas de música ou programas Home Cinema. No entanto, convém respeitar algumas regras simples para otimizar o respetivo desempenho, garantir um bom equilíbrio tonal e uma imagem sonora realista. As colunas deverão ser colocadas de modo simétrico em relação à zona de audição, para formarem um triângulo equilátero em relação à mesma. Todavia, as distâncias podem variar de modo a encontrar o equilíbrio ideal em função das condições específicas de organização (fig. G). As colunas devem ser colocadas à mesma altura e no mesmo plano horizontal. Idealmente, o tweeter deve ser colocado ao nível dos ouvidos do ouvinte, no ponto de audição habitual (fig. H). Não coloque as colunas muito perto de um canto da divisão e evite aproximá-las de uma parede. Isto terá o efeito de excitar algumas ressonâncias da área e aumentar artificialmente o nível de graves. Por seu lado, se o nível de graves for considerado insuficiente, é possível tentar aproximar as colunas das paredes para reequilibrar o nível de graves (fig. I). Otimização (fig. I') Para os perfecionistas, apresentamos uma fórmula de posicionamento ideal: Se A for a distância entre o centro do boomer e a superfície mais próxima (chão ou parede), B a distância intermédia e C a distância maior (A < B < C), a relação B2 = AC define a posição ideal da coluna.

• Exemplo: Se o centro do boomer estiver afastado 50 cm (A) da parede traseira e 60 cm do chão (B), então, a parede lateral estará idealmente a 72 cm (C = B

/A = 72 cm). Conselhos de utilização O comportamento das colunas Aria Evo X depende da acústica do local de audição, do devido posicionamento das colunas no mesmo e da localização do ouvinte. É possível utilizar estes elementos para corrigir ou melhorar um efeito pretendido. A perceção estereofónica não é precisa e não está devidamente centrada: tente aproximar as colunas uma da outra e/ou orientá-las na direção do ponto de audição. O som é duro, agressivo: é provável que a acústica do local seja demasiado reverberante. Pondere utilizar materiais absorventes (tapetes, sofás, tapeçarias, cortinas, etc.) e refletores (mobiliário) para absorver ou difundir as ressonâncias. O som é “plano”, abafado: com demasiados materiais absorventes na divisão, o som fica bloqueado e sem relevo. Procure melhorar o equilíbrio entre os materiais absorventes e refletores do seu espaço interior. De um modo geral, tente fazer com que a parede atrás das colunas seja de natureza refletora para que o som se desenvolva corretamente. Pelo contrário, a parede atrás da zona de audição deve ser de preferência absorvente para evitar a «poluição» da perceção da imagem estereofónica por reflexos posteriores. O mobiliário poderá ser colocado convenientemente nas paredes laterais para difundir as ondas sonoras e evitar estimular determinadas zonas de frequências, nomeadamente nos médios (eliminação do «eco de flutter»). Escolha das colunas As colunas Aria Evo X foram ajustadas para funcionar tanto em estéreo como em Home Cinema. Se já tiver colunas Aria Evo X dianteiras e pretender evoluir para um sistema Home Cinema, é fundamental utilizar uma coluna central e colunas Aria SR900 para conseguir obter os efeitos surround. Esta é a única solução viável para garantir uma concordância perfeita de timbres e uma distribuição realista e coerente dos efeitos tridimensionais na divisão.PT

Manual de utilização Colocação da coluna central A coluna central deve ser colocada perto do ecrã para uma transmissão realista dos diálogos. Pode ser colocada sob o televisor caso o móvel de TV o permita. Se for utilizado um ecrã de projeção padrão, a coluna central deve ser colocada junto ao pé do ecrã para se obter o resultado ideal. Caso seja utilizado um ecrã microperfurado, pode ser colocada atrás do ecrã, orientada para a metade mais baixa do mesmo. Instalação dos satélites - Instale-se no local de audição - Posicione o esquema (fig. K) à frente do seu ecrã - É apresentado o melhor posicionamento das colunas 5.1 e 7.1 Precauções de utilização O tweeter TNF contém uma liga de alumínio/magnésio relativamente maleável que possui um efeito de «memória de forma» para o proteger contra a maioria dos pequenos choques domésticos. Contudo, recomendamos que deixe as grelhas de proteção em tecido no devido lugar para proteger a cúpula. Se a superfície da cúpula estiver marcada, tweeter poderá estar alterado. Escolha do amplificador Não é o excesso, mas antes a falta de potência de um amplificador que pode deteriorar a coluna ou os altifalantes. Com efeito, se o volume for muito elevado, o amplificador satura e produz sinais estranhos que podem destruir o tweeter. A capacidade dinâmica e a definição das colunas Aria Evo X são suficientemente elevadas para demonstrar as qualidades e os defeitos dos amplificadores que lhes estão associados. O seu revendedor saberá orientar a sua escolha em função dos seus gostos e do seu orçamento. Condições de garantia Todas as colunas Focal estão cobertas pela garantia elaborada pelo distribuidor oficial da Focal no seu país. O seu distribuidor pode fornecer-lhe todas as informações relativas às condições da garantia. A cobertura da garantia abrange pelo menos o concedido pela garantia legal em vigor no país onde a fatura de compra original foi emitida.BELANGRIJKE VEILIGHEIDSINSTRUCTIES! Nederlands Waarschuwingssymbool. Dit symbool waarschuwt gebruikers op belangrijke instructies in de gebruikershandleiding met betrekking tot hantering, bediening en onderhoud van het apparaat.

Metal parts × O O O O O

Eliminação correta deste produto. Esta marca indica que, na UE, este produto não deve ser eliminado com outro lixo doméstico. Como medida de prevenção para o ambiente e para a saúde humana, deve ser reciclado de modo responsável, para promover a reutilização dos recursos materiais. Para devolver o seu dispositivo usado, recorra aos sistemas de devolução e recolha ou contacte o comerciante em que o produto foi adquirido. Este poderá proceder à reciclagem do produto com toda a segurança.
