INSTRUKCJA OBSŁUGI Aria Evo X FOCAL

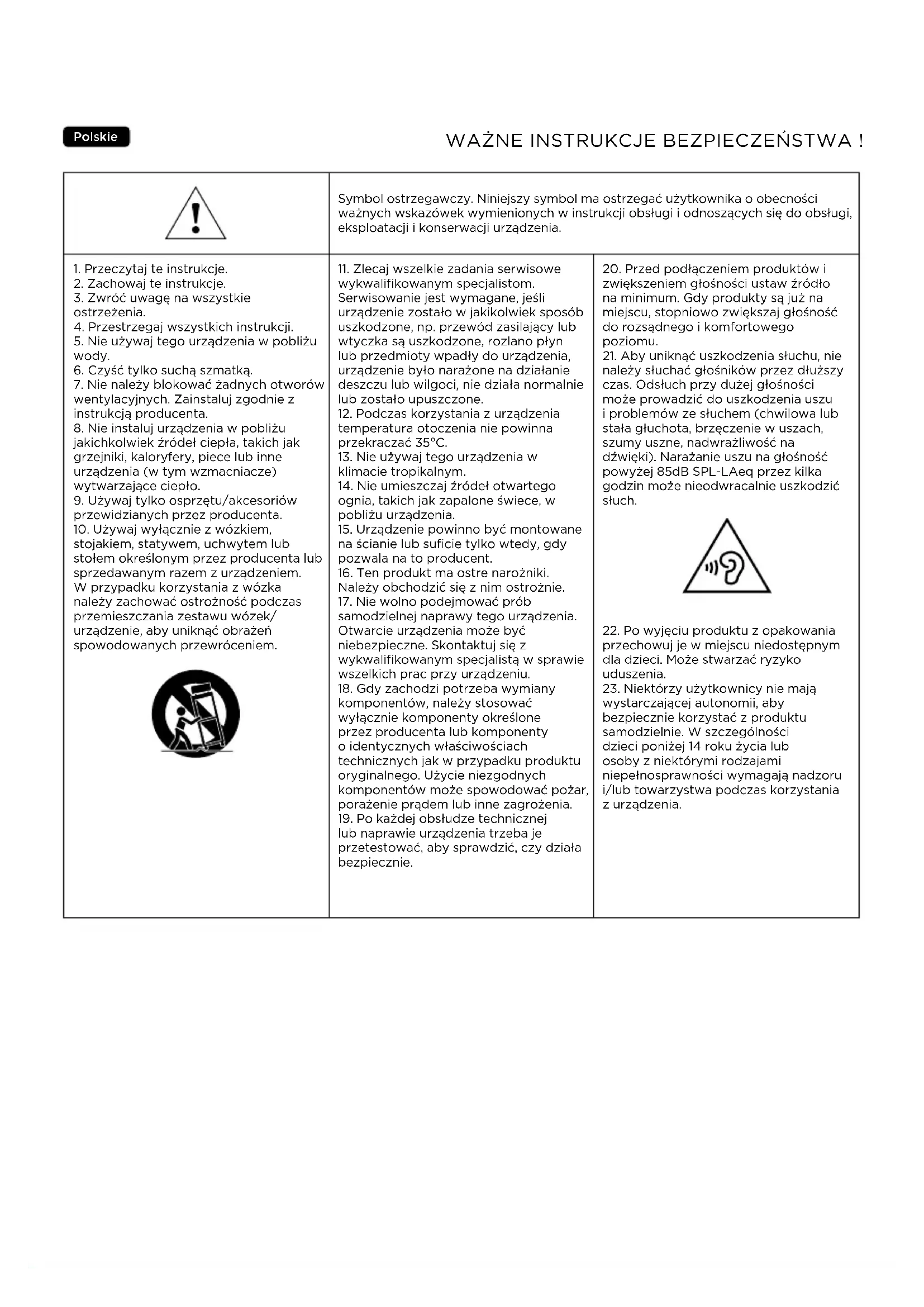

1. Przeczytaj te instrukcje.

2. Zachowaj te instrukcje.

3. Zwróć uwagę na wszystkie

4. Przestrzegaj wszystkich instrukcji.

5. Nie używaj tego urządzenia w pobliżu

6. Czyść tylko suchą szmatką.

7. Nie należy blokować żadnych otworów

wentylacyjnych. Zainstaluj zgodnie z instrukcją producenta.

8. Nie instaluj urządzenia w pobliżu

jakichkolwiek źródeł ciepła, takich jak grzejniki, kaloryfery, piece lub inne urządzenia (w tym wzmacniacze) wytwarzające ciepło.

9. Używaj tylko osprzętu/akcesoriów

przewidzianych przez producenta.

10. Używaj wyłącznie z wózkiem,

stojakiem, statywem, uchwytem lub stołem określonym przez producenta lub sprzedawanym razem z urządzeniem. W przypadku korzystania z wózka należy zachować ostrożność podczas przemieszczania zestawu wózek/ urządzenie, aby uniknąć obrażeń spowodowanych przewróceniem.

11. Zlecaj wszelkie zadania serwisowe

wykwalifikowanym specjalistom. Serwisowanie jest wymagane, jeśli urządzenie zostało w jakikolwiek sposób uszkodzone, np. przewód zasilający lub wtyczka są uszkodzone, rozlano płyn lub przedmioty wpadły do urządzenia, urządzenie było narażone na działanie deszczu lub wilgoci, nie działa normalnie lub zostało upuszczone.

12. Podczas korzystania z urządzenia

temperatura otoczenia nie powinna przekraczać 35°C.

13. Nie używaj tego urządzenia w

klimacie tropikalnym.

14. Nie umieszczaj źródeł otwartego

ognia, takich jak zapalone świece, w pobliżu urządzenia.

15. Urządzenie powinno być montowane

na ścianie lub suficie tylko wtedy, gdy pozwala na to producent.

16. Ten produkt ma ostre narożniki.

Należy obchodzić się z nim ostrożnie.

17. Nie wolno podejmować prób

samodzielnej naprawy tego urządzenia. Otwarcie urządzenia może być niebezpieczne. Skontaktuj się z wykwalifikowanym specjalistą w sprawie wszelkich prac przy urządzeniu.

18. Gdy zachodzi potrzeba wymiany

komponentów, należy stosować wyłącznie komponenty określone przez producenta lub komponenty o identycznych właściwościach technicznych jak w przypadku produktu oryginalnego. Użycie niezgodnych komponentów może spowodować pożar, porażenie prądem lub inne zagrożenia.

19. Po każdej obsłudze technicznej

lub naprawie urządzenia trzeba je przetestować, aby sprawdzić, czy działa bezpiecznie.

20. Przed podłączeniem produktów i

zwiększeniem głośności ustaw źródło na minimum. Gdy produkty są już na miejscu, stopniowo zwiększaj głośność do rozsądnego i komfortowego poziomu.

21. Aby uniknąć uszkodzenia słuchu, nie

należy słuchać głośników przez dłuższy czas. Odsłuch przy dużej głośności może prowadzić do uszkodzenia uszu i problemów ze słuchem (chwilowa lub stała głuchota, brzęczenie w uszach, szumy uszne, nadwrażliwość na dźwięki). Narażanie uszu na głośność powyżej 85dB SPL-LAeq przez kilka godzin może nieodwracalnie uszkodzić słuch.

22. Po wyjęciu produktu z opakowania

przechowuj je w miejscu niedostępnym dla dzieci. Może stwarzać ryzyko uduszenia.

23. Niektórzy użytkownicy nie mają

wystarczającej autonomii, aby bezpiecznie korzystać z produktu samodzielnie. W szczególności dzieci poniżej 14 roku życia lub osoby z niektórymi rodzajami niepełnosprawności wymagają nadzoru i/lub towarzystwa podczas korzystania z urządzenia.PL

Instrukcja obsługi Aby wprowadzać ulepszenia lub uwzględniać zmiany prawne lub regulacyjne, firma FOCAL JMLab zastrzega sobie prawo do zmiany specyfikacji technicznych swoich produktów bez uprzedzenia. Przedstawione zdjęcia służą wyłącznie celom poglądowym i mogą różnić się od sprzedawanego produktu. Dziękujemy za zakup produktu Focal. Witamy w naszym świecie – świecie Hi-Fi. Naszymi wartościami są innowacyjne rozwiązania, tradycja, doskonałość i przyjemność, a celem – oferowanie naszym klientom czystego, wiernego i bogatego dźwięku. Zalecamy przeczytanie instrukcji zawartych w tej broszurze i zachowanie jej do przyszłego wykorzystania, aby odkryć pełen zakres możliwości tego sprzętu. Konserwacja (rys. A) Każdy z głośników Aria Evo X N°2/N°3/N°4 waży prawie 20 kg. Zalecane jest przenoszenie produktów przez dwie osoby podczas rozpakowywania i montażu. Podczas tych czynności należy zachować ostrożność. Mocowanie podstawy (N°2, N°3, N°4) (rys. B, C) Aby przymocować podstawę do kolumny, najpierw obrócić kolumnę do góry nogami (ustawić ją na podkładce), uważając, aby podczas tej czynności nie uszkodzić obudowy/szklanej płyty lub głośników (rys. B). Ustawić podstawę na kolumnie i założyć 4 śruby znajdujące się w zestawie. Dokręcić kluczem imbusowym (rys. C). Umiejscowienie śrub lub podkładek (N° 2, N° 3, N° 4) (rys. D, E) Za pomocą dostarczonej końcówki (rys. D) przykręcić lub odkręcić kolce oddzielające, w zależności od typu podłoża, na którym ma być instalowany głośnik. W przypadku sztywnego podłoża zaleca się stosowanie dostarczonych plastikowych podkładek, które należy nałożyć bezpośrednio na kolce. (rys. E). Jeśli głośnik będzie stawiany na dywanie, niezbędne są kolce, aby zapewnić odpowiednią stabilność. Pokrowce (rys. F) Kolumny Aria Evo X są dostarczane wraz z pokrowcami zapewniającymi ochronę głośników. Magnetyczny system mocowania pozwala je łatwo zakładać i zdejmować. Aby uzyskać jak najlepszą wydajność głośników, zalecamy ich usunięcie przed użyciem sprzętu. Podłączenia (rys. J, J') Złącza kolumn Aria Evo X zapewniają niezawodne i uniwersalne styki do kabli odizolowanych (o średnicy do 4 mm), widełek lub wtyczek bananowych. Należy bezwzględnie przestrzegać polaryzacji kolumn. Złącze „+” musi zostać podłączone do analogicznego złącza we wzmacniaczu, a złącze „-” do zacisku ujemnego. Nieprzestrzeganie tego warunku spowoduje znaczne pogorszenie jakości dźwięku stereo i tonów niskich. Należy wybrać wysokiej jakości przewody o przekroju dostosowanym do długości. Sprzedawca chętnie doradzi przy wyborze. Można już zarejestrować swój produkt online, aby zatwierdzić gwarancję Focal-JMlab: www.focal.com/warrantyPL

Instrukcja obsługi Wybór lokalizacji (rys. G, H, I) Kolumny zostały zaprojektowane tak, aby jak najwierniej odtwarzać wszystkie formy muzyki i programy kina domowego. Niemniej jednak należy przestrzegać kilku prostych zasad, aby zoptymalizować działanie sprzętu, zapewnić dobrą równowagę tonów i realistyczny dźwięk. Kolumny należy ustawić symetrycznie w stosunku do obszaru odsłuchu, najlepiej tak, aby utworzyć z nim trójkąt równoboczny. Odległości te można jednak zmieniać, aby znaleźć idealny kompromis w zależności od konkretnego układu pomieszczenia (rys. G). Kolumny należy umieścić na tej samej wysokości i na tej samej płaszczyźnie poziomej. Głośnik wysokotonowy najlepiej umieścić na poziomie ucha słuchacza w miejscu zwykłego odsłuchu (rys. H). Nie umieszczać kolumn zbyt blisko rogu pomieszczenia lub ściany. Efektem tego będzie wzbudzenie pewnych rezonansów w pomieszczeniu i sztuczne podniesienie poziomu tonów niskich. Z drugiej strony, jeśli poziom tonów niskich zostanie uznany za niewystarczający, można spróbować zbliżyć kolumny do ścian w celu przywrócenia ich równowagi (rys. I). Optymalizacja (rys. I') Z myślą o perfekcjonistach przedstawiamy optymalną formę rozmieszczenia: Jeśli A jest odległością od środka głośnika niskotonowego do najbliższej ściany (lub podłogi), B jest odległością pośrednią, a C jest największą odległością (A < B < C), to relacja B

= AC określa idealne położenie kolumny.

• Przykład: Jeżeli środek głośnika niskotonowego znajduje się w odległości 50 cm od ściany tylnej (A) i 60 cm od podłogi (B), wówczas ściana boczna powinna znajdować się w idealnej odległości 72 cm (C = B2/A = 72cm).

Zalecenia dotyczące stosowania Zachowanie kolumn zależy od akustyki pomieszczenia, prawidłowego ustawienia kolumn w pomieszczeniu oraz lokalizacji słuchacza. W celu skorygowania lub poprawy pożądanego efektu można manipulować tymi elementami. Percepcja stereofoniczna jest nieprecyzyjna i słabo wyśrodkowana: spróbować zbliżyć kolumny do siebie i/lub skierować je w stronę punktu odsłuchowego. Dźwięk jest twardy, agresywny: akustyka pomieszczenia prawdopodobnie jest zbyt pogłosowa. Należy rozważyć zastosowanie materiałów dźwiękochłonnych (dywan, sofa, obicia ścienne, zasłony itp.) i odbijających (meble) w celu pochłaniania lub rozpraszania rezonansu. Dźwięk jest „płaski”, stłumiony: za dużo materiałów dźwiękochłonnych w pomieszczeniu, dźwięk jest zablokowany, bez wypukłości. Należy poszukać lepszego kompromisu pomiędzy materiałami dźwiękochłonnymi i odbijającymi w pomieszczeniu. Ogólnie mówiąc, ściana za kolumnami powinna odbijać dźwięk, aby rozwijał się prawidłowo. I odwrotnie: ściana za obszarem odsłuchu powinna być dźwiękochłonna, aby nie dopuścić do zakłócenia odbioru obrazu stereofonicznego przez odbijanie się dźwięku. Meble należy umieścić na ścianach bocznych, aby rozproszyć fale dźwiękowe w celu uniknięcia wzbudzenia pewnych stref częstotliwości, zwłaszcza tonów średnich (tłumienie tzw. echa trzepoczącego). Wybór kolumn Kolumny Aria Evo X zostały zaprojektowane z myślą o pracy zarówno w trybie stereo, jak i w konfiguracji kina domowego. Jeśli masz już kolumny Aria Evo X z przodu i chcesz rozbudować system do konfiguracji kina domowego, konieczne jest użycie kolumny centralnej i kolumn Aria SR900 do uzyskania efektu surround. Tylko w ten sposób można zagwarantować idealne dopasowanie barw dźwięku oraz realistyczną i spójną dystrybucję efektów trójwymiarowych w pomieszczeniu.PL

Instrukcja obsługi Umieszczenie kolumny centralnej Kolumnę centralną należy umieścić blisko ekranu, aby umożliwić realistyczne odtwarzanie dialogów. Można ją umieścić pod telewizorem, jeśli szafka RTV na to pozwala. W przypadku korzystania ze standardowego ekranu projekcyjnego kolumnę centralną należy umieścić u podnóża ekranu, aby uzyskać najlepsze rezultaty. Jeśli używany jest ekran projekcyjny z mikroperforacjami, kolumnę można umieścić za ekranem, mniej więcej w połowie jego wysokości. Lokalizacja satelitów - Stanąć w miejscu odsłuchu - Ustawić schemat (rys. K) przodem do ekranu - Zapewni to najlepsze rozmieszczenie głośników w konfiguracji 5.1 i 7.1 Okres docierania Głośniki wykorzystywane w kolumnach Aria Evo X to złożone urządzenia mechaniczne wymagające pewnej ilości czasu, aby uzyskać maksymalną efektywność oraz przystosować się do poziomu temperatury i wilgotności panujących w ich otoczeniu. Długość okresu docierania zmienia się w zależności od warunków i może przeciągnąć się do kilku tygodni. Aby przyspieszyć ten proces, zalecamy włączenie kolumn na dwadzieścia godzin bez przerwy. Po pełnej stabilizacji parametrów działania będą Państwo mogli w pełni cieszyć się jakością dźwięku oferowaną przez kolumny Aria Evo X. Specjalne środki ostrożności Konserwacja kolumn Aria Evo X ogranicza się do usuwania kurzu za pomocą suchej ściereczki. W razie zabrudzenia kolumny wystarczy użyć mokrej ściereczki. Nie używać rozpuszczalników, detergentów, alkoholi lub środków żrących, skrobaków lub myjek do czyszczenia powierzchni kolumny. Unikać umieszczania w pobliżu źródła ciepła. Wybór wzmacniacza To nie nadmiar mocy wzmacniacza może uszkodzić kolumnę i głośniki, lecz jej niedobór. Zbyt wysoka głośność skutkuje przesterowaniem wzmacniacza i emisją zakłóceń, które mogą zniszczyć głośnik wysokotonowy. Moc dynamiczna i rozdzielczość kolumn Aria Evo X są wystarczająco wysokie, by ukazać wady i zalety podłączonych do nich wzmacniaczy. Sprzedawca pomoże Państwu dokonać wyboru w oparciu o Państwa preferencje i budżet. Warunki gwarancji Poza Francją sprzęt Focal jest objęty gwarancją, której warunki są ustalane lokalnie przez oficjalnego dystrybutora Focal-JMlab w każdym kraju, zgodnie z przepisami obowiązującymi na danym terytorium.ВАЖНЫЕ ИНСТРУКЦИИ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ!

Prawidłowe usuwanie produktu. To oznaczenie informuje, że produktu nie należy usuwać wraz z innymi odpadami z gospodarstwa domowego na terenie UE. W celu ochrony środowiska i zdrowia człowieka, należy w sposób odpowiedzialny prowadzić recykling i wspierać ponowne wykorzystywanie materiałów. Aby zwrócić swoje urządzenie, należy skorzystać z systemu zwrotu i odbioru prowadzonego przez sprzedawcę detalicznego, u którego produkt został nabyty. Sprzedawca będzie w stanie w sposób bezpieczny przeprowadzić recykling produktu.66
