MANUAL DE USUARIO Aria Evo X FOCAL

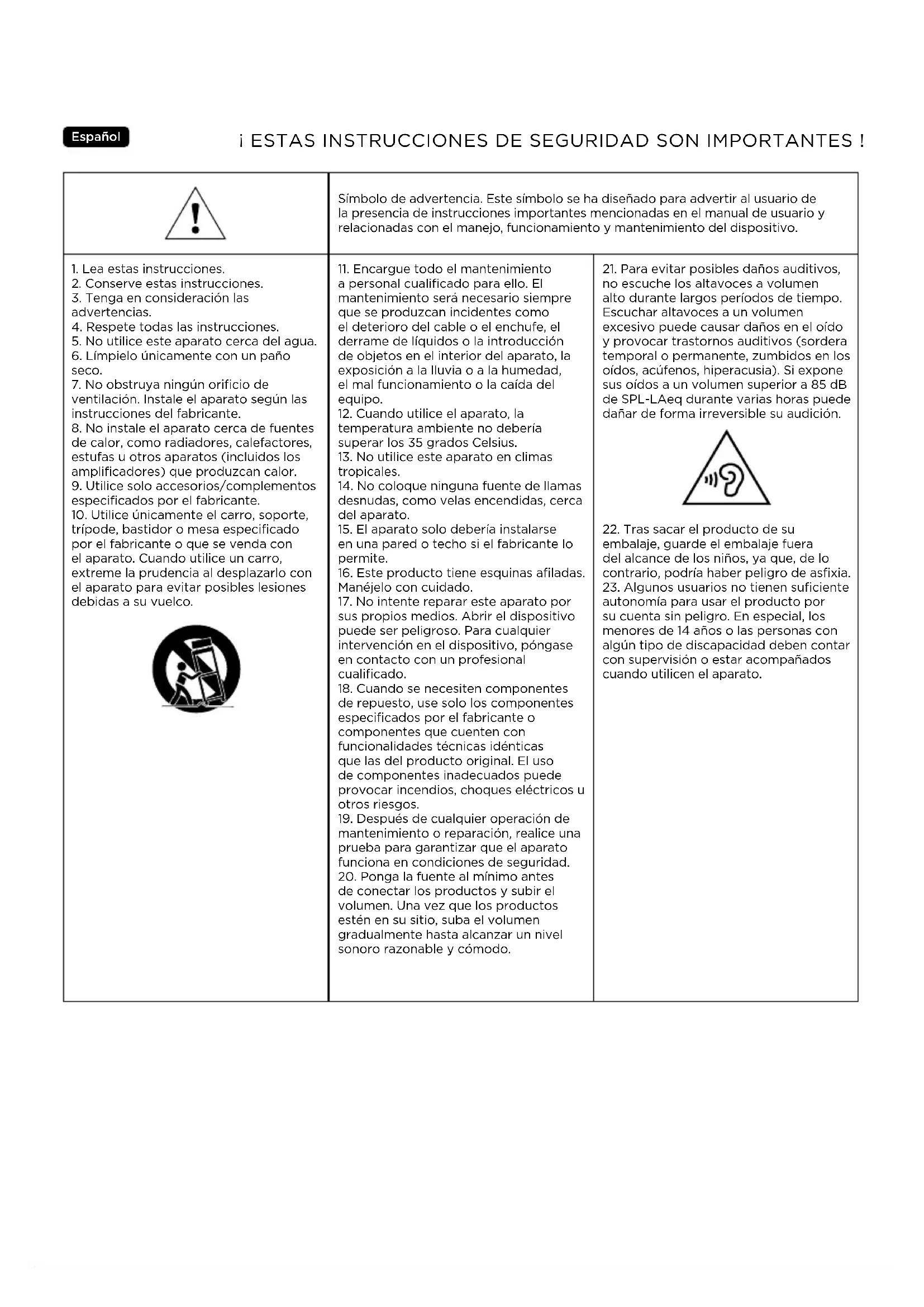

3. Tenga en consideración las

4. Respete todas las instrucciones.

5. No utilice este aparato cerca del agua.

6. Límpielo únicamente con un paño

7. No obstruya ningún orificio de

ventilación. Instale el aparato según las instrucciones del fabricante.

8. No instale el aparato cerca de fuentes

de calor, como radiadores, calefactores, estufas u otros aparatos (incluidos los amplificadores) que produzcan calor.

9. Utilice solo accesorios/complementos

especificados por el fabricante.

10. Utilice únicamente el carro, soporte,

trípode, bastidor o mesa especificado por el fabricante o que se venda con el aparato. Cuando utilice un carro, extreme la prudencia al desplazarlo con el aparato para evitar posibles lesiones debidas a su vuelco.

11. Encargue todo el mantenimiento

a personal cualificado para ello. El mantenimiento será necesario siempre que se produzcan incidentes como el deterioro del cable o el enchufe, el derrame de líquidos o la introducción de objetos en el interior del aparato, la exposición a la lluvia o a la humedad, el mal funcionamiento o la caída del equipo.

12. Cuando utilice el aparato, la

temperatura ambiente no debería superar los 35 grados Celsius.

13. No utilice este aparato en climas

14. No coloque ninguna fuente de llamas

desnudas, como velas encendidas, cerca del aparato.

15. El aparato solo debería instalarse

en una pared o techo si el fabricante lo permite.

16. Este producto tiene esquinas afiladas.

Manéjelo con cuidado.

17. No intente reparar este aparato por

sus propios medios. Abrir el dispositivo puede ser peligroso. Para cualquier intervención en el dispositivo, póngase en contacto con un profesional cualificado.

18. Cuando se necesiten componentes

de repuesto, use solo los componentes especificados por el fabricante o componentes que cuenten con funcionalidades técnicas idénticas que las del producto original. El uso de componentes inadecuados puede provocar incendios, choques eléctricos u otros riesgos.

19. Después de cualquier operación de

mantenimiento o reparación, realice una prueba para garantizar que el aparato funciona en condiciones de seguridad.

20. Ponga la fuente al mínimo antes

de conectar los productos y subir el volumen. Una vez que los productos estén en su sitio, suba el volumen gradualmente hasta alcanzar un nivel sonoro razonable y cómodo.

21. Para evitar posibles daños auditivos,

no escuche los altavoces a volumen alto durante largos períodos de tiempo. Escuchar altavoces a un volumen excesivo puede causar daños en el oído y provocar trastornos auditivos (sordera temporal o permanente, zumbidos en los oídos, acúfenos, hiperacusia). Si expone sus oídos a un volumen superior a 85dB de SPL-LAeq durante varias horas puede dañar de forma irreversible su audición.

22. Tras sacar el producto de su

embalaje, guarde el embalaje fuera del alcance de los niños, ya que, de lo contrario, podría haber peligro de asfixia.

23. Algunos usuarios no tienen suficiente

autonomía para usar el producto por su cuenta sin peligro. En especial, los menores de 14 años o las personas con algún tipo de discapacidad deben contar con supervisión o estar acompañados cuando utilicen el aparato.ES

Manual de utilización Focal-JMlab se reserva el derecho a modificar las especificaciones técnicas de sus productos sin previo aviso con fines de desarrollo. Imágenes no vinculantes legalmente. Acaba de adquirir un producto Focal y se lo agradecemos. Le damos la bienvenida a nuestro universo, el de la alta fidelidad. La innovación, la tradición, la excelencia y el placer son nuestros valores; nuestro único objetivo es ofrecerle un sonido puro, fiel y lleno de matices. Para aprovechar al máximo las características de este equipo, le aconsejamos que lea estas instrucciones y que las conserve después en un lugar seguro para consultarlas posteriormente. Manutención (fig. A) Los bafles Aria Evo X N°2/N°3/N°4 pesan aproximadamente 20 kg. Es muy recomendable levantarlos entre 2 personas durante su desembalaje y su instalación. Fijación de la base (N°2, N°3, N°4) (fig. B, C) Para fijar la base al altavoz, dele primero la vuelta al altavoz apoyándolo sobre su parte superior (reposando sobre la protección de embalaje), con cuidado de no dañar la ebanistería, la placa de vidrio o los altavoces durante la operación (fig. B). Coloque la base sobre el altavoz e introduzca los 4 tornillos que se suministran. Apriételos con la llave Allen (fig. C). Posición de los tornillos o de las bases (N°2, N°3, N°4) (fig. D, E) Dependiendo del tipo de suelo en el se que vaya a instalar su altavoz, atornille o desatornille las puntas de desacoplamiento con el utensilio suministrado (fig. D). Para suelos rígidos, se recomienda utilizar las bases de plástico suministradas, que se ponen directamente sobre las puntas (fig. E). Si su altavoz se instala sobre un suelo de moqueta, las puntas serán necesarias para garantizar una estabilidad adecuada. Portatelas (fig. F) Los bafles Aria Evo X se suministran con portatelas que permiten proteger los altavoces. Puede ponerlos o quitarlos fácilmente gracias a su sistema de fijación magnética. Para disfrutar de las mejores prestaciones de sus bafles, le recomendamos retirarlos cuando esté escuchando música. Para validar la garantía Focal-JMab, ahora también puede registrar su producto en línea: www.focal.com/warrantyES

Manual de utilización Conexiones (fig. J, J') Los conectores de Aria Evo X garantizan contactos fiables y polivalentes para cables pelados (hasta 4 mm de diámetro), revestidos o tipo banana. Es necesario respetar la polaridad de los periféricos. El conector marcado con “+” debe conectarse a la salida correspondiente del amplificador y el conector marcado con “-” en el borne negativo. Si no se respeta esta condición, el sonido estéreo y la audición de los graves se degradarán considerablemente. Seleccione cables de calidad con la sección adecuada a la longitud. Su vendedor le aconsejará al respecto. Elección del emplazamiento (fig. G, H, I) Sus periféricos están pensados para reproducir de la forma más fidedigna posible todo tipo de música o programas de cine en casa. Hay que observar siempre algunas normas básicas para optimizar el rendimiento, garantizar un buen equilibrio tonal y una imagen sonora real. Coloque los periféricos de forma simétrica de frente a la zona de audición, de manera que formen un triángulo equilátero entre ellos. No obstante, también puede variarse las distancias para lograr un compromiso ideal según las condiciones particulares de la distribución (fig. G). Los periféricos deben estar colocados a la misma altura sobre el mismo plano horizontal. La posición ideal del tweeter es a la altura de los oídos del oyente en el punto de audición habitual (fig. H). No coloque nunca los periféricos de las esquinas del cuarto y evite ponerlo muy pegado a un muro, porque podría tener un efecto de resonancias en el lugar y aumentar artificialmente el nivel de los graves. Si por el contrario, el nivel de los graves fuera insuficiente, intente aproximar los periféricos a los muros para volverlos a equilibrar (fig. I). Optimización (fig. I') Para los perfeccionistas he aquí una fórmula de colocación ideal: Si A es la distancia del centro del periférico a la pared más cercana (suelo o muro), B la distancia intermedia y C la distancia más grande (A < B < C), la relación B

= AC define la posición ideal del periférico.

• Ejemplo: Si el centro del altavoz está alejado del muro trasero a 50 cm (A) y a 60 cm del suelo (B), el muro lateral ideal estará a 72 cm (C = B

/A = 72 cm). Consejos de uso El rendimiento de los periféricos depende de la acústica de la habitación, de su buena colocación dentro de ella y del emplazamiento del oyente. Es posible interactuar con estos elementos para corregir o mejorar el efecto deseado. Si la percepción estereofónica es imprecisa y está descentrada, pruebe a acercar los altavoces entre sí y/u orientarlos a través del punto de audición. Si el sonido es duro y agresivo probablemente se deba a que la acústica de su habitación sea demasiado reverberante. Considere la utilización de materiales absorbentes de ruidos (moquetas, alfombras, tapices murales, cortinas, etc.) y reflectantes (mobiliario) para absorber o diseminar las resonancias. Si el sonido es plano, apagado, es que hay un exceso de materiales absorbentes en la habitación, el sonido está obstruido, sin relieve. Busque una combinación mejor entre los materiales absorbentes y reflectantes de su lugar de emplazamiento interior. En general, procure que el muro colocado detrás de los periféricos sea reflectante para que el sonido se desarrolle correctamente y, al contrario, que el muro colocado detrás de la zona de audición sea absorbente para evitar que las reflexiones traseras no contaminen la percepción de la imagen estereofónica. Coloque el mobiliario sobre los muros laterales de forma que las ondas sonoras se transmitan y se evite activar ciertas zonas de frecuencias en el lugar (supresión del aleteo del eco).ES

Manual de utilización Elección de los altavoces Los altavoces Aria Evo X pueden funcionar tanto en estéreo como para Home Cinema. Si ya dispone de unos altavoces delanteros Aria Evo X y desea crear un sistema Home Cinema, es fundamental utilizar un altavoz central y altavoces Aria SR900 para los efectos envolventes. Esta es la única solución que le garantizará una concordancia perfecta de timbres y una distribución realista y coherente de los efectos tridimensionales en la habitación. Colocación del altavoz central El altavoz central debe estar situado cerca de la pantalla para que la reproducción de los diálogos sea realista. Si el mueble de TV lo permite, puede colocarse bajo el televisor. Si utiliza una pantalla de proyección estándar, para que el resultado sea óptimo el altavoz central deberá estar situado al pie de la misma. Si utiliza una pantalla microperforada, el altavoz podrá colocarse detrás de la pantalla, a la altura de la mitad inferior. Posición de los satélites - Siéntese en su punto de escucha - Posicione el esquema (fig. K) frente a la pantalla - En él se indica la mejor ubicación para sus altavoces 5.1 y 7.1 Periodo de rodaje Los altavoces utilizados en los periféricos Aria Evo X son elementos mecánicos complejos que exigen un periodo de adaptación para ofrecer el mejor funcionamiento dentro de sus posibilidades y adaptarse a las condiciones de temperatura y humedad de su entorno. Este periodo de rodaje varía según las condiciones en las que se encuentre y puede prolongarse durante varias semanas. Para acelerarlo, le aconsejamos que ponga los periféricos a funcionar durante 20 horas consecutivas. Una vez que se han estabilizado las características del periférico por completo, ya podrá disfrutar plenamente del rendimiento de sus periféricos Aria Evo X. Precauciones especiales El mantenimiento de los periféricos Aria Evo X se limita a la limpieza del polvo mediante un paño seco. Si está manchado, simplemente utilice un paño húmedo. No emplee jamás disolvente, detergentes, alcoholes ni productos corrosivos, tampoco raspadores o utensilios que rasquen para limpiar la superficie del periférico. Evite la proximidad de una fuente de calor. Elección del amplificador No es el exceso de potencia de un amplificador lo que puede deteriorar el periférico y los altavoces, sino lo contrario: una potencia defectuosa. En efecto, si el volumen es demasiado alto, el amplificador se satura y genera señales parásitas que pueden llegar a destruir el tweeter. La capacidad dinámica y la definición de los periféricos Aria Evo X son lo suficientemente altas como para evidenciar las cualidades y defectos de los amplificadores que se conectan. Consulte a su vendedor, él podrá ayudarle a elegir en función de sus gustos y presupuesto. Condiciones de la garantía Todos los altavoces Focal están cubiertos por una garantía preparada por el distribuidor oficial de Focal en su país. Su distribuidor le proporcionará todos los detalles acerca de las condiciones de la garantía. La extensión de la garantía cubre al menos todo lo contemplado por una garantía legal en vigor en el país en el cual se expidió la factura oficial de compra.IMPORTANTE PRECAUÇÕES DE SEGURANÇA ! Português O ponto de exclamação dentro de um triângulo equilátero, tem por objetivo alertar o usuário para a presença de instruções importantes mencionadas no manual de uso e relativas a implementação e manutenção do aparelho.

desprotegidas, como velas acesas, sobre o dispositivo.

Eliminación correcta de este producto. Este símbolo indica que este producto no debe eliminarse con el resto de residuos domésticos dentro de la UE. Con el objetivo de proteger el medioambiente y la salud pública, recicle de forma responsable para favorecer la reutilización de los recursos materiales. Para devolver su aparato usado, utilice los sistemas de devolución y recogida o póngase en contacto con el vendedor del producto. Este podrá proceder al reciclaje del producto de forma totalmente segura.
