用户手册 BD 5060 C Ep Classic Kärcher

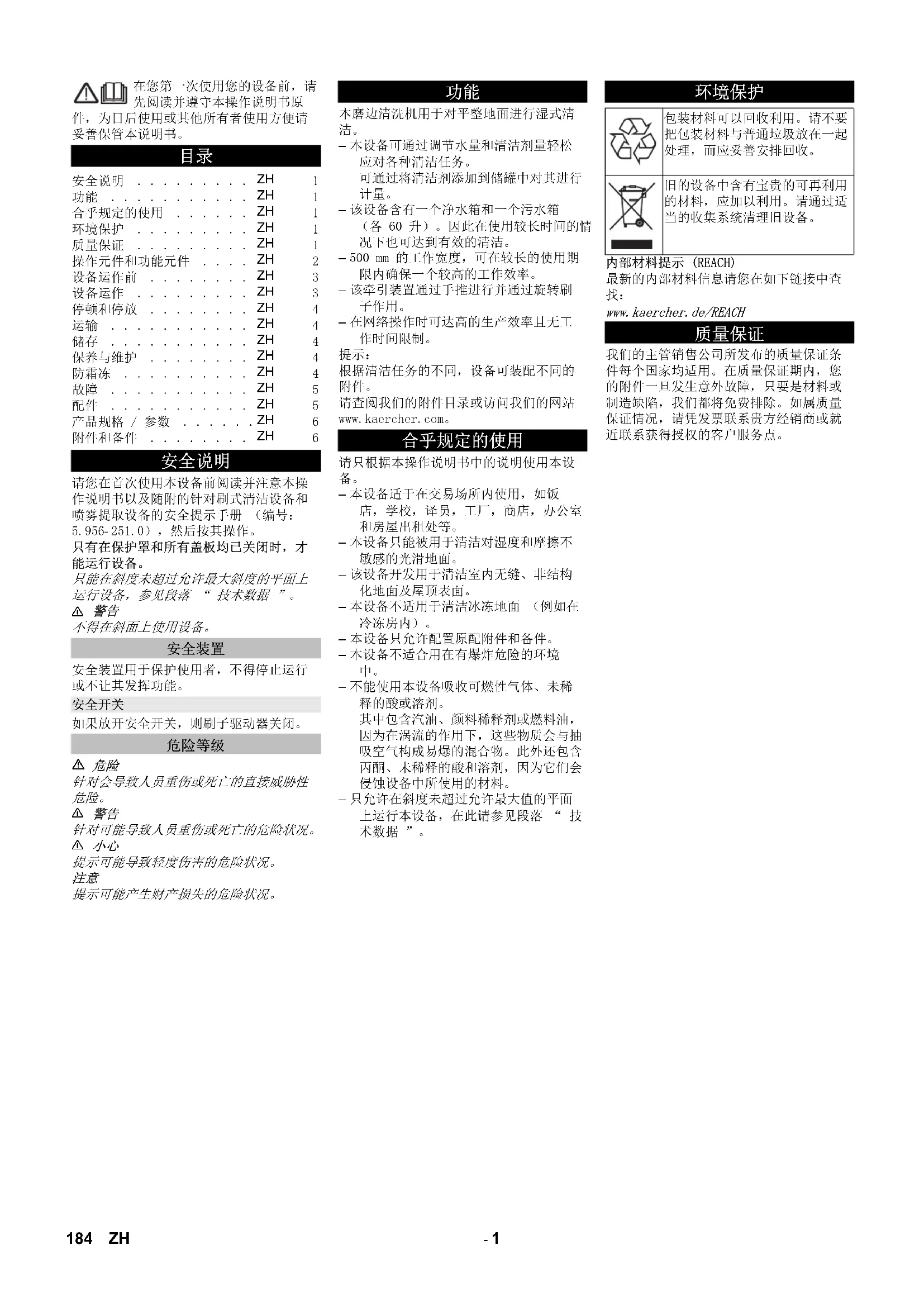

dB(A) 81 Aksesori dan suku cadang 183ID- 1 在您第一次使用您的设备前，请先阅读并遵守本操作说明书原件，为日后使用或其他所有者使用方便请妥善保管本说明书。请您在首次使用本设备前阅读并注意本操作说明书以及随附的针对刷式清洁设备和喷雾提取设备的安全提示手册 （编号：5.956 251.0），然后按其操作。只有在保护罩和所有盖板均已关闭时，才能运行设备。 只能在斜度未超过允许最大斜度的平面上 运行设备，参见段落 “ 技术数据 ”。

不得在斜面上使用设备。 安全装置用于保护使用者，不得停止运行或不让其发挥功能。如果放开安全开关，则刷子驱动器关闭。

提示可能产生财产损失的危险状况。 本磨边清洗机用于对平整地面进行湿式清 – 本设备可通过调节水量和清洁剂量轻松应对各种清洁任务。可通过将清洁剂添加到储罐中对其进行 – 该设备含有一个净水箱和一个污水箱（各 60 升）。因此在使用较长时间的情况下也可达到有效的清洁。– 500 mm 的工作宽度，可在较长的使用期限内确保一个较高的工作效率。– 该牵引装置通过手推进行并通过旋转刷 – 在网络操作时可达高的生产效率且无工作时间限制。 根据清洁任务的不同，设备可装配不同的 请查阅我们的附件目录或访问我们的网站 www.kaercher.com。请只根据本操作说明书中的说明使用本设 – 本设备适于在交易场所内使用，如饭店，学校，译员，工厂，商店，办公室和房屋出租处等。– 本设备只能被用于清洁对湿度和摩擦不敏感的光滑地面。– 该设备开发用于清洁室内无缝、非结构化地面及屋顶表面。– 本设备不适用于清洁冰冻地面 （例如在冷冻房内）。– 本设备只允许配置原配附件和备件。– 本设备不适合用在有爆炸危险的环境 – 不能使用本设备吸收可燃性气体、未稀释的酸或溶剂。其中包含汽油、颜料稀释剂或燃料油，因为在涡流的作用下，这些物质会与抽吸空气构成易爆的混合物。此外还包含丙酮、未稀释的酸和溶剂，因为它们会侵蚀设备中所使用的材料。– 只允许在斜度未超过允许最大值的平面上运行本设备，在此请参见段落 “ 技术数据 ”。内部材料提示 (REACH)最新的内部材料信息请您在如下链接中查

www.kaercher.de/REACH 我们的主管销售公司所发布的质量保证条件每个国家均适用。在质量保证期内，您的附件一旦发生意外故障，只要是材料或制造缺陷，我们都将免费排除。如属质量保证情况，请凭发票联系贵方经销商或就近联系获得授权的客户服务点。 安全说明 . . . . . . . . .

功能 . . . . . . . . . . .

环境保护 . . . . . . . . .

设备运作 . . . . . . . . .

配件 . . . . . . . . . . .

产品规格 / 参数 . . . . . .

包装材料可以回收利用。请不要把包装材料与普通垃圾放在一起处理，而应妥善安排回收。旧的设备中含有宝贵的可再利用的材料，应加以利用。请通过适当的收集系统清理旧设备。

184 ZH- 2 1 毛绒过滤器 2 安全开关 3 带有计量装置的污水排放软管 4 用于 Homebase 的固定轨 5浮子 6 新鲜水箱 7 净水箱的盖子 8 把手凹槽 9 清洁头 10 盘刷 11 净水箱加水口 12 更换刷子用夹板 13 污水箱 14 新水液位指示 15 用于倾斜吸尘架的转动手柄 16 吸尘架高度调整机构 * 17 用于固定吸尘架的翼形螺母 18 吸尘架 * 19 抽吸软管 20 水量调节旋钮 21 电源线卷线盘 22 吸尘架下降杆 23 操作台 24 推杆 25 用于清洁套装 “Homebase Box” 的放

– 用于清洗过程的操作元件为黄色。 – 用于保养和服务的操作元件为浅灰色。

185ZH- 3 1 OFF设备已关闭。2 标准模式在潮湿情况下清洁地板并吸走污水。3 密集模式在潮湿情况下清洁地板并使清洁剂发挥 4 抽吸模式吸走脏污液体。5 程序选择开关6 供电指示灯在接通电源插头以及随附的电源电压时 ** 选配 将螺栓从货架的中间板上旋出。 下压设备的推杆，并拔出中间板。 移除轮子前方和侧面的滑动块。 下压设备的推杆，并将其向前推动至货架的边缘。 将设备从托架上提起，然后放在地板 将吸尘架放到吸尘架悬挂装置中时，应使钢板位于悬挂装置上。 拧紧翼形螺母。 插上抽吸软管。

出现危险情况时松开安全开关 / 操纵杆。 打开净水箱的盖子。 加注新鲜水 （最大 60 ℃）至加注套管的下边缘。 关闭净水箱的盖子。

有损坏危险。只使用建议的清洁剂。如使 用其它清洁剂，设备所有人在工作安全和 事故危险方面将承担更高的风险。 只使用不含溶剂、盐酸和氢氟酸的清洁剂。 注意关于洗涤剂的安全提示。

不要使用产生大量泡沫的清洁剂。推荐的清洁剂： 将清洁剂添加到净水箱中。 净水箱变空时，清洁头会在没有液体供应的情况下继续工作。 根据地板铺层的污染程度，通过调节按钮调节水量。 使用低水量尝试进行第一次清洁。逐步增加水量，直至达到所需的清洁效果。为了改进地砖地面的吸尘效果，最大可将吸尘架转动到 5° 的倾斜位置。 松开翼型螺栓。 转动吸尘架。 拧紧翼型螺栓。如果抽吸效果不够，则可以改变直吸尘架的倾斜度。 调整用于倾斜吸尘架的转动手柄。与地板相接触时，可利用高度调整机构影响吸嘴的弯度。 尝试性调整高度调整机构的转动手柄，直至达到最好的抽吸效果。

将延长线缆的端头当做搭环挂到去拉力 将设备的电源插头与加长电缆相连。 将加长电缆的电源插头插到插座中。 将程序选择开关旋转到所需的清洁程序

清洁铺有瓷砖的地板时需要调整直型吸尘架，确保清洁过程不会垂直于接缝进行。 为了改进抽吸效果，可调节吸尘架的倾斜位置和斜度 （参见 “ 调节吸尘架 ”）。

拖把固定架 **净水箱液位 25%更换刷子用夹板吸尘架下降杆净水箱排放口污水排水软管

应用 洗涤剂所有耐水地板的日常清洁 RM 746RM 780光亮表面 （例如花岗石）的 RM 755 es工业地面的保养清洁和初步 RM 69 ASF炻质砖的日常清洁和彻底清 RM 753在卫生范围内瓷砖的保养清

RM 751卫生领域内的清洁和消毒 RM 732全部耐碱性地板去膜 （例如：PVC）RM 752油毡地板去膜 RM 754

186 ZH- 4– 污水箱变满时，浮子会关闭抽吸口，抽吸涡轮机会以较高的转速运行。这种情况下，需要停止抽吸，并排空污水箱。 将程序选择开关调到 “ 抽吸 ” 位置上。 稍微向前移动，将剩余水量吸走。 提起吸尘架。 将程序选择开关置于 “OFF” 位置上。 电源插头从插座上拔出。

注意当地废水处理规范。 从支架上取下排放软管，然后将其降落到一个合适的集水装置上。 挤压或弯折计量装置。 打开计量装置的盖子。 排放污水 - 通过按压或弯折操作调节水 用清水冲洗污水箱。 拧下净水箱的盖子。

存在受伤危险！装货和卸货时，只能将设 备运行至允许的最大斜度上 （参见 “ 技术 数据 ”）。缓慢移动。

下压设备的推杆，然后推动。 用车辆进行运输时 , 根据各适用准则确保设备不会滑倒和倾覆。

存在受伤危险！在设备上进行所有工作前， 将程序选择开关调到位置 “OFF” 上并拔

排出污水。 用清水冲洗污水箱。 使用浸泡过柔和性洗衣肥皂水的湿抹布清洁设备外部。 检查毛绒过滤器，如有需要，即对其进 清洁吸嘴和刮片，检查是否磨损，如有需要，即行更换。 检查刷子是否磨损，如有需要，即行更换 （参见 “ 保养工作 ”）。 清洁污水箱与盖子之间的密封件的状态并检查是否密封，如有需要，即行更 清洗滤网。 让客户服务部门进行规定的检查。

2顶盖 打开盖板。 顺时针旋转盖子并将其取下。 取出并清洁下面的滤网。 装入滤网。 放上盖子并且通过逆时针旋转进行锁定 关闭盖板。1 磨损标记 2吸嘴 当吸嘴磨损至磨损标记处时，须更换或翻 取下吸尘架。 拧出星形柄。 拔下塑料件。 拔下吸嘴。 插入新的或经翻转的吸嘴。 插上塑料件。 拧上并拧紧星形柄。 下压设备的推杆，以便抬起清洁头。 克服一定阻力，将刷子更换用踏板朝下 朝后拉出设备，以便靠近盘刷。 将新的盘刷放在地板上设备的前方。 在抬起清洁头的情况下，利用新的刷盘运行设备，然后降下清洁头。刷子啮合在驱动装置中。 排出污水。 抬起污水箱并置于一侧。为了保障设备可靠运行，可与 Kärcher 销售部门签订维护合同。如存在霜冻危险： 将净水箱和污水箱排空。 将设备停放在防霜冻的房间内。

存在受伤危险！在设备上进行所有工作前， 将程序选择开关调到位置 “OFF” 上并拔

不可以启动设备 将程序选择开关调节到所需的清洁程序上。

水量不够 检查新水水位，如有需要，即给水箱加水。 通过水量调节按钮提高水量。

抽吸功率不够 清洁污水箱与盖子之间的密封件的状态并检查是否密封，如有需要，即行更换。 检查污水箱与净水箱之间的密封件的状态，如有需要，即行更换。 污水箱已满，关闭设备并排空污水箱

清洁吸尘架上的吸嘴，必要时更换。 检查污水排水软管上的盖子是否关上。

检查吸入管是否有堵塞物，如需要进行清洁。 检查抽吸软管是否密封，如有需要，即行更换。 清洁效果不够 检查刷子是否磨损，必要时更换。 吸尘涡轮机偏心旋转 清洁浮子。 刷子不转动 检查刷子是否被异物卡住，必要时去除异物。

清洁时振动 必要时使用软质刷子。 一旦发生通过本表不能排除的故障，即电告客户服务处。

盘刷，红色 （中等，标准） 4.905-026.0 用于所有常见的清洁任务。 盘刷，天然棕毛 （软质） 4.905-027.0 天然纤维材质，用于清洁和抛光。 盘刷，黑色 （硬质） 4.905-029.0 适用于严重脏污的情况，用于彻底清洁。仅适用于不敏感的覆

软垫驱动圆盘 4.762-534.0 用于使用垫子进行清洁。带有快速更换联轴器和中控锁。 垫子，红色 （中等偏软） 6.369-079.0 用于清洁或清洗所有地板。 垫子，绿色 （中等偏硬） 6.369-078.0 用于清洁严重污染的地板和彻底清洁。 垫子，黑色 （硬质） 6.369-077.0 适用于顽固污垢，用于彻底清洁。 垫子，米色 （轻微颗粒状） 6.369-468.0 对硬质和弹性覆面进行抛光和更新。 垫子，米色 （天然发丝成分） 6.371-146.0 吸尘架，850 mm，直型 4.777-401.0 吸尘架，850 mm，弯曲型 4.777-411.0 Homebase Box 套装 4.035-406.0 拖把固定架 9.753-023.0 188 ZH- 6 只使用原厂配件和备件，它们能保证设备

有关配件和备件的信息请登录 www.kaercher.com。

额定电压 伏 230 220 电流种类 Ph/Hz 1~/50 1~60 平均消耗功率 瓦 1350 1250 抽吸涡轮机额定功率 瓦 550 450 刷子驱动装置额定功率 瓦 800

刷子转速 1/ 分钟 140 172 刷子直径 mm 510

理论上的清洁面积效率 m²/h 2000 工作区域最大斜度 %2 净水箱 / 污水箱容量 l 62/62 最大水温 °C 60 环境温度 °C 5...40 空载重量 （运输重量） 千克 60 总重量 （运行准备就绪） 千克 122 根据 EN 60335-2-72 确定的数值 总振动值 m/s
