用户手册 Solo Uno ARCAM

多谢你购买 Arcam Solo Uno 无线Hi-Fi音频功率放大器。

Arcam四十多年来一直致力生产高质素的音频设备。期间，我们累积了丰富的音频设备设计和制造知识，以提供物超所值的优质音响。

本手册可指导你如何连接和使用 Solo Uno。

希望你的 Solo Uno 可以一直正常工作多年。假如本产生出现任何故障，或者你只是希望了解 Arcam 产品的更多资讯，我们的经销商网络将乐意提供协助。如需更多资讯，请浏览 Arcam 网站 www.arcam.co.uk。

Solo Uno 开发团队

连接器、指示灯及操作按钮

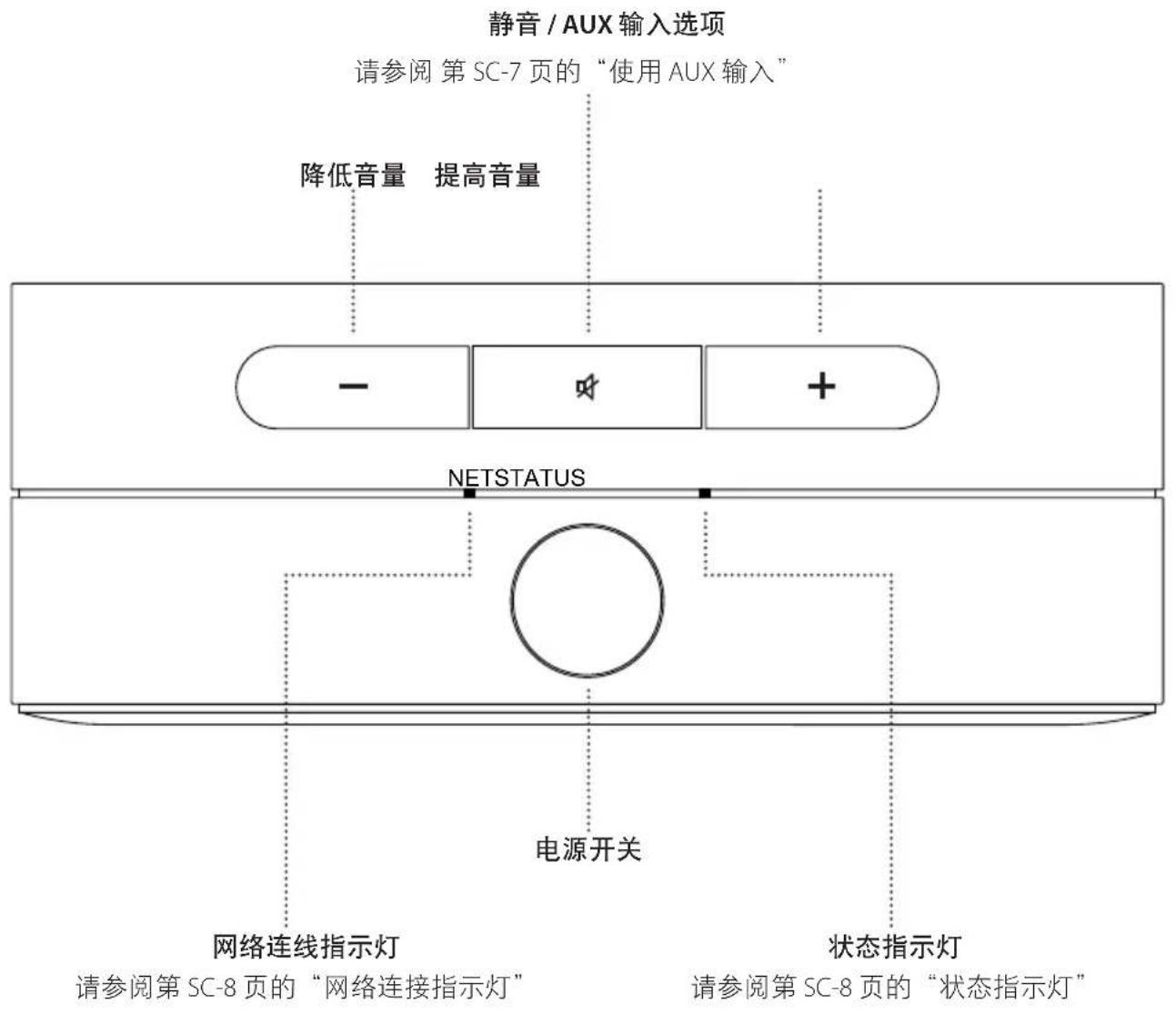

静音 / AUX 输入选项 请参阅 第 SC-7 页的“使用 AUX 输入” 降低音量 提高音量 NETSTATUS 电源开关 网络连线指示灯 请参阅第 SC-8 页的“网络连接指示灯” 状态指示灯 请参阅第 SC-8 页的“状态指示灯”

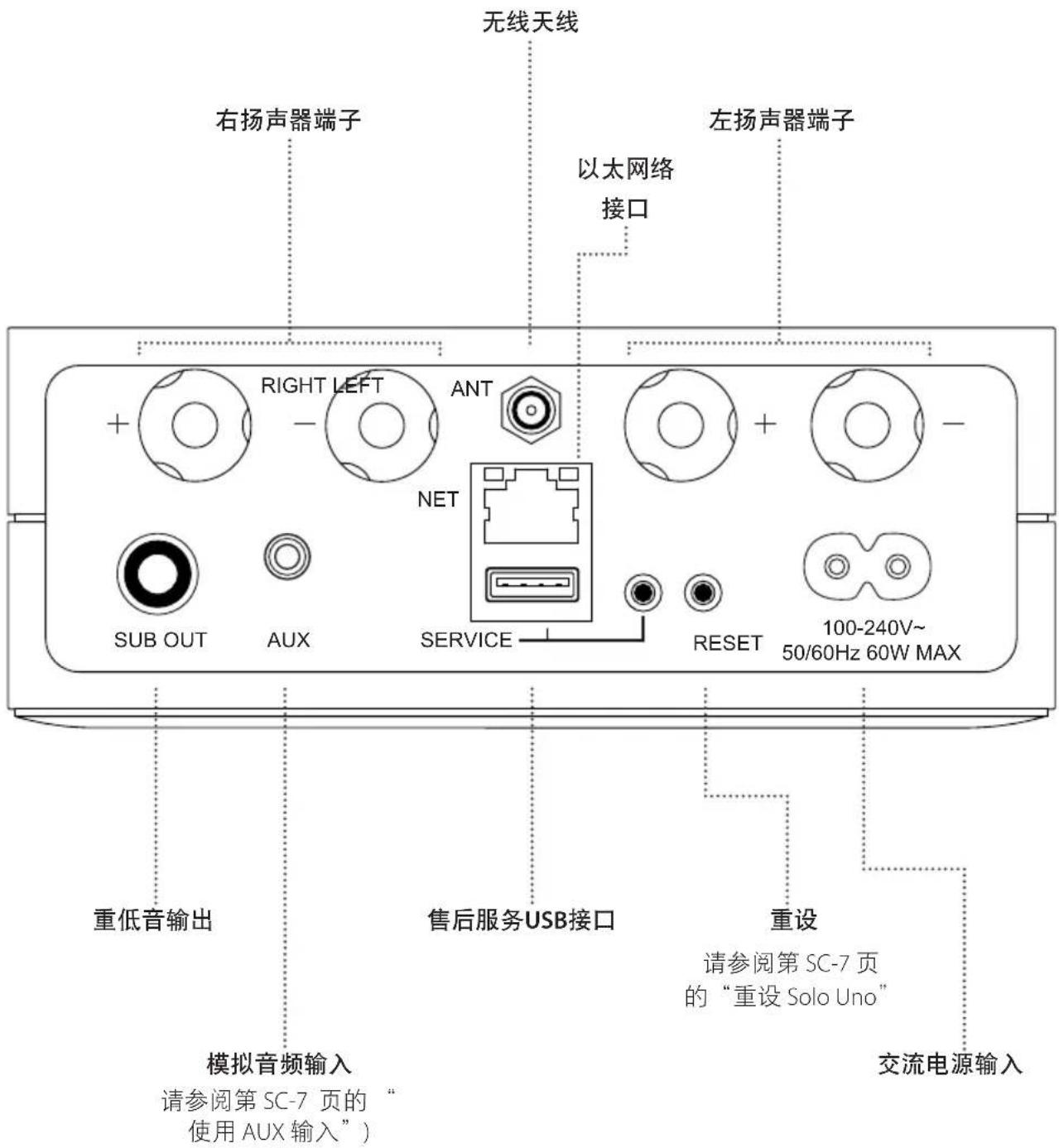

无线天线 右扬声器端子 左扬声器端子 以太网络 接口 RIGHT LEFT ANT NET SUB OUT AUX SERVICE RESET 100-240V~ 50/60Hz 60W MAX 重低音输出 售后服务USB接口 重设 请参阅第 SC-7 页 的“重设 Solo Uno” 模拟音频输入 请参阅第 SC-7 页的“ 使用 AUX 输入”） 交流电源输入

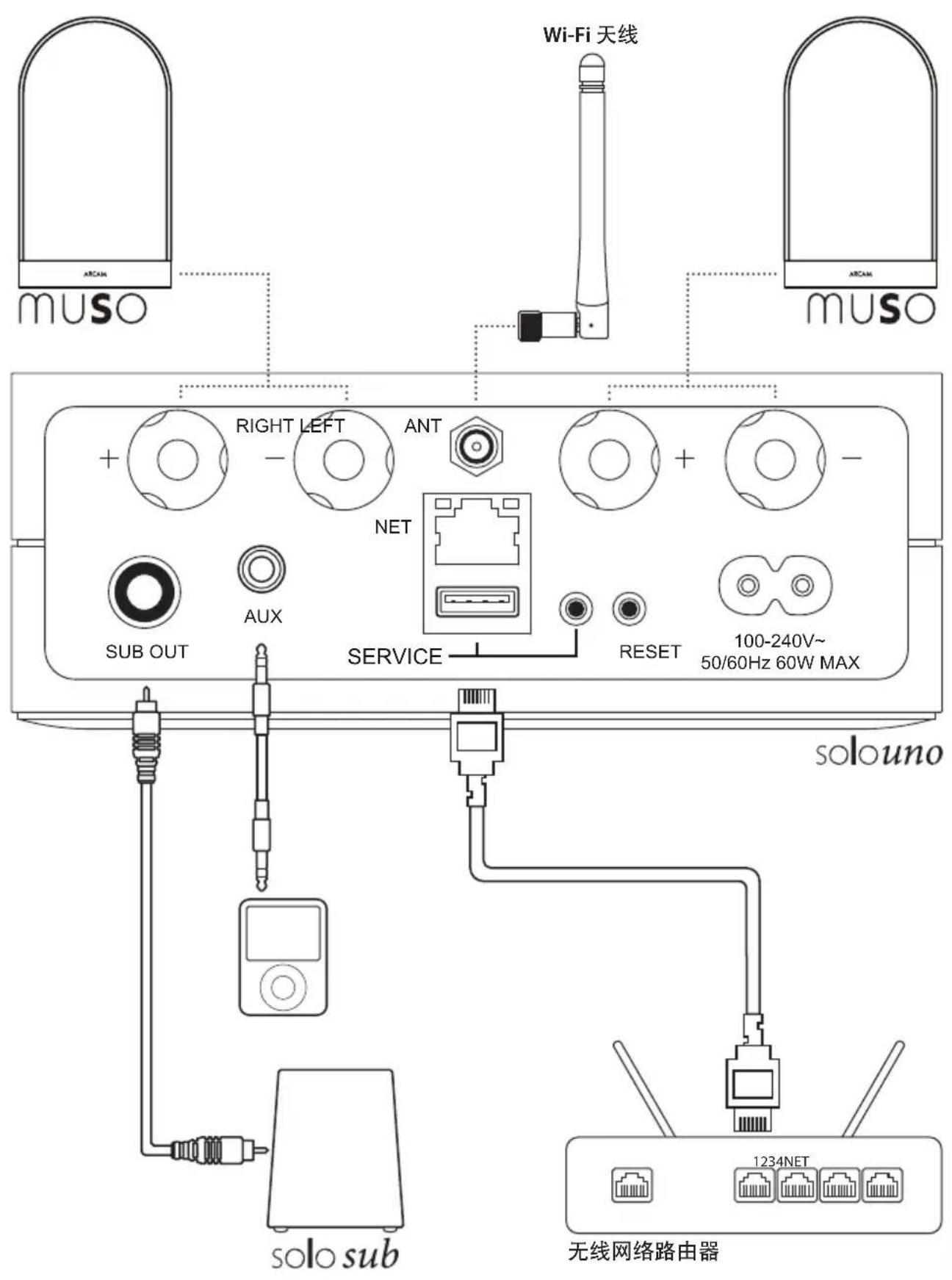

连接

Wi-Fi 天线 mUSO ABCAM ABCAM mUSO RIGHT LEFT ANT NET SUB OUT AUX SERVICE RESET 100-240V~ 50/60Hz 60W MAX solouno solo sub 无线网络路由器

设定

连接网络

为使用 Solo Uno 的音频串流功能，装置需要以有线或无线网络的方式，连接至你的本机网络。

连接至有线网络

使用有线连接方式设定 Solo Uno 时，请在启动装置之前连接以太网络线。启动装置并稍候片刻，让装置完成启动程序。建立有线连接后，网络 LED 指示灯会转为持续亮起的蓝色，而状态 LED 指示灯则会转为紫色。

连接至无线网络

使用无线连接设定 Solo Uno 时，请先等候装置启动。状态指示灯转为红色，且网络连接指示灯的蓝灯开始闪动后，即可使用 Solo Uno。

通过Google Home或HarmanLuxuryWiFiSetup应用无线连接

1. 在手机或平板电脑上，下载并开启 Google Home 或 HarmanLuxuryWiFiSetup 应用程式。
2. 将手机或平板电脑，连接至你希望 Solo Uno 连接的同一个网路。
3. 在 Google Home 或 HarmanLuxuryWiFiSetup 应用程式内设定 Solo Uno。
4. Solo Uno 现已设定完成，可供使用。

Google Home Herman Luxury Audio

通过 AirPlay 无线连接

1. 在 iOS 装置上选择无线网络设定。
2. 前往移动设备的 Wi-Fi 设定，然后进入「SET UP NEW AIRPLAY SPEAKER.. (建立新的 AIRPLAY 扬声器…)」
3. 选择称为「Solo Uno-XXXXXX」的扬声器（XXXXXX 是分配给 Solo Uno 的专属号码）。
4. 选择你想 Solo Uno 连接的网络，然后按「Next」（下一步）。
5. 按照画面上的指示操作，完成将 Solo Uno 设定为 AirPlay 扬声器的程序。

以 Chromecast built-in 播放音乐

1. 在手机或平板电脑上，启动可使用 Chromecast built-in 的应用程式。
2. 按下应用程式上的图示，然后选择 Solo Uno。
3. 按下应用程式上的「Play」（播放）。

在 iOS 装置上使用 AirPlay

1. 找出并点按 iOS 装置上的图标。
2. 选择 Solo Uno 作为 AirPlay 扬声器。
3. 选择你的音乐并开始播放。

通过Wi-Fi播放QQ音乐

步骤1：打开QQ音乐应用程序 QQ音乐

步骤2：播放音乐

第3步：点击 G 标然后选择 “Solo Uno”

Spotify Connect

将你的手机、平板电脑或电脑用作 Spotify 的遥控器。

前往 Spotify.com/connect，了解如何使用。

使用 AUX 输入

要使用 AUX 输入，请按住 MUTE 键约 3 秒，然后放开。状态指示灯会转为绿色。

AUX 输入会在 Airplay 或 GoogleCast 音频串流发送至 Solo Uno 时启动。

更新 Solo Uno 软件

Solo Uno 连接至网络时，系统会自动下载任何可用的软件更新。

如果 Solo Uno 保持通电状态，装置便会在闲置时于夜间安装更新。如果装置在晚上断电，则会在下次启动时安装更新。

网络连接指示灯将会闪动两次蓝灯，表示装置正在更新。

重设 Solo Uno

要重设 Solo Uno 而不会遗失任何已储存的设定，只需按后面板上的 RESET 按钮少于 1 秒即可。指示灯将会改变状态，表示装置正在重新启动。

要将 Solo Uno 恢复为出厂设定（包括忘记任何已储存的 WiFi 网络），请按住后面板上的 RESET 按钮 3 秒以上。两个指示灯将会短暂亮起蓝色，表示已启动出厂重设。

状态指示灯

网络连接指示灯

指示灯状态 意思
蓝灯跳动 Solo Uno 正在等候配置无线连接。
蓝灯闪烁 Solo Uno 正在尝试连接网络。
蓝灯持久亮起 Solo Uno 已连接网络。
关闭 正在启动 Solo Uno。

状态指示灯

Solo Uno 模式	指示灯状态	意思
串流	白灯持久亮起		Solo Uno 为开启、已经连接网络并正在播放音乐。
	紫灯持久亮起		Solo Uno 为开启、已经连接网络,但没有播放或播放暂停。
	红灯持久亮起		Solo Uno 为开启,但未连接网络。
AUX 输入	绿灯持久亮起	Solo Uno	处于线路输入(辅助)模式。
所有模式	橙灯持久亮起		Solo Uno 已经静音。
	橙灯闪烁	Solo Uno 正在初始化或进行韧体更新。
	红/蓝灯闪烁	放大器过热。请在重新启动之前关闭装置,让其冷却。
	紫/蓝灯闪烁		放大器故障。请在重新启动之前关闭装置,并检查扬声器接线有否短路。

产品规格

频率响应	10Hz-20kHz
信噪比(A-加权)	117dB
输出功率(1kHz,1% THD,单通道驱动器)	4Ω 50W
	8Ω 25W
AUX输入灵敏度	2V
重低音输出	输出水平	2.1V
	分频点	80Hz
无线网络	802.11a/b/g/n/ac (2.4GHz/5GHz)
2.4G Wi-Fi发射频率范围	2412-2472MHz(2.4GHz ISM 频段,美国 11 频道,欧洲和其他 13 频道)
2.4G Wi-Fi发射功率	<20dBm
2.4G Wi-Fi调制	DBPSK, DQPSK, CCK, QPSK, BPSK, 16QAM, 64QAM
5G Wi-Fi 发射器频率范围	5.150~5.350GHz, 5.470~5.725GHz, 5.725~5.825GHz
5G Wi-Fi发射功率	<23dBm
5G Wi-Fi 调制	DBPSK, DQPSK, CCK, QPSK, BPSK, 16QAM, 64QAM, 256QAM
电源要求	100-240VAC, 50/60Hz
(阔x高x深)(包括扬声器端子)	140x52x213mm
净重	1.5kg
提供配件	电源线Wi-Fi 天线用家手册及注册卡
错漏免责声明除非另有指明,否则所有规格数值均为典型数值

Chromecast built-in

Works with

Apple AirPlay

MQA

全球保养

你可在购买装置后的两年内享有免费维修服务，前提是装置最初需向授权的 Arcam 经销商购买。如果本装置因意外、误用、滥用、磨损、疏忽或未经授权的调整及/或修理而出现缺陷，或者在运送过程中出现损坏或遗失，制造商概不负责。

保养范围包括：

自购买日起两年内的零件及维修费用。两年之后，你必须支付零件及维修费用。保养不包括任何时候的运送费用。

申索保养

本装置应用原本的包装重新包装，并退回购买装置的经销商，或者不经过经销商，而直接退回购买产品的国家/地区的 Arcam 代理商。

本装置应以预缴运费形式，经由信誉良好的送货公司运送，而并非使用邮寄方式。装置运送至经销商或代理商的过程，本公司概不负责，因此建议顾客确保装置在运送途中不会遗失或损坏。

欲知详情，请发送电邮至 [e-mail] 与 Arcam 联络。

遇有问题？

如果你的 Arcam 经销商无法回答本产品或任何其他 Arcam 产品的任何疑问，请使用上述地址联络 Arcam 客户支援部，我们会尽力为你提供协助。

技术授权

Android Google、Google Play、Chromecast、Chromecast built-in、Google Home及其他相关商标及标志均为 Google Inc. 的商标。

Apple、AirPlay 及 iTunes 为 Apple Inc. 在美国及其他国家/地区注册的商标。App Store 为 Apple Inc. 的服务标记。

MQA 和 Sound Wave Device 是 MQA 公司的注册商标 © 2016

MQA (Master Quality Authenticated)。

MQA是屡获殊荣的英国技术，可提供原始主录音的声音。MQA主文件已完全认证，并且足够小以进行流传输或下载。

访问mqa.co.uk了解更多信息。

Solo Uno包含MQA技术，使您可以播放MQA音频文件和流，并提供原始主录音的声音。

QQ音乐是本音响的内容合作伙伴腾讯公司的商业标识或版权形象

许可证：

Spotify 软件受此处提供的第三方许可的约束：

产品符合中国无线电发射设备型号核准要求，认可编号见产品的铭牌。

重要天线资讯

Solo Uno 只适用于随产品附上的天线。严禁任何其他天线与 Solo Uno 一起使用。

重要安全说明

1. 阅读这些指示。

2. 保留这些指示。

3. 留意所有警告。

4. 遵照所有指示。

5. 请勿在水边使用本设备。

6. 只能使用干抹布进行清洁。

7. 请勿阻塞任何通风孔。请按照制造商的指示进行安装。

8. 请勿将本设备安装在靠近热源（例如电热炉、暖气机、火炉）或其他发热仪器（包括放大器）的位置。

9. 请勿破坏定极插头或接地型插头的安全设计。

定极插头的一个插片宽，一个插片窄。接地型插头包括两个插片，附加一个接地插片。定极插头的较宽插片或者接地型插头的插片就是一种安全设计。如果提供的插头不适合您的插座，请联系电工来更换插座。

1. 防止电源线遭到踩踏或者缠绕，在插头、插座和设备的电源线出口位置尤其要注意。

2. 只能使用制造商指定的附件/配件。

3. 只能结合制造商指定的或者随本设备一起销售的推车、支座、三脚架、托架或工作台使用本设备。若将设备安装于移动推车上使用，移动推车时请务必小心，以免翻倒造成人身伤害。

1. 雷电天气或长时间不用时，请拔下设备的电源。

2. 当有维修需要时，请咨询合格的维修人员。

当电器出现任何形式的损坏，例如电源线或插头受损、液体溅入电器、物件掉入电器、雨水或湿气渗入电器、电器无法正常工作或者电器已摔坏，则需要予以维修。

1. 物体或液体的进入

警告 — 小心不要让任何物体或者液体通过开孔掉入（溅入）机箱内部。本设备应远离滴水或溅水。不得在本设备上放置任何装有液体的物体，例如花瓶。

1. 气候条件

本设备只能在气候适宜的条件下于家庭环境中使用。

1. 清洁

在清洁之前，请从主电源上拔下本设备。

要清洁设备，只需使用柔软的不脱毛抹布擦拭。请勿使用化学溶剂进行清洁。

不建议使用家具清洁喷剂或抛光剂，因为这些物质会导致永久性的白斑。

1. 电源

只能将本设备连接到操作指示所描述的或设备上标示的电源类型。

断开设备主电源的主要方法就是拔下电源插头。安装后的设备必须能够方便地拔下电源。

1. 异味

如果发现设备散发异味或烟雾，请立即关闭电源，并从墙上插座中拔下电源插头。然后联系您的经销商，并且不要再次连接设备。

1. 需要维修的损坏

发生以下情况时，设备应由合规的维修人员进行维修：

A. 电源线或插头受损；
B. 物体掉入设备或液体溅入设备：
C. 设备被雨水淋湿：
D. 设备无法正常工作或性能发生显著变化；
E. 设备被摔坏或机箱受损。

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

ATTENTION

RISQUE DE CHOC ELECTRIQUE NE PAS OUVRIR

注意：为避免触电的危险，请勿拆下盖板（或者背板）。设备内部没有用户可维修部件。只能由合格的维修人员进行维修。

警告：为避免火灾或触电的危险，请勿将本电器曝露在雨水或湿气环境中。

等边三角形包围的带箭头闪电符号旨在提醒用户，产品机箱内部存在未绝缘的“危险电压”，其能量足以构成触电的危险。

等边三角形包围的惊叹号旨在提醒用户，设备随附的文档中提供了重要的操作与维护（维修）指示。

注意：在加拿大和美国，为避免触电，请将插头的较宽插片插入插座的较宽插孔，并将插头完全插入插座。

II类产品

本设备为Ⅱ类或双重绝缘电气设备。它在设计上不需要与地面建立安全连接（美国称为“接地”）。

正确处置本产品（废弃电子电气设备）

该符号表示产品不得作为家庭废弃物丢弃，而应交给相应回收机构进行回收利用。妥善处置和回收利用有助于保护自然资源、人类健康和环境。有关本产品处置和回收利用的更多信息，请与您当地的市政当局、处置服务机构或购买本产品的门店联系。

本产品符合 RoHS。

本产品符合欧盟指令 2011/65/EU 及其修订版，即《电气、电子设备中限制使用某些有害物质指令》。

REACH（化学品注册、评估、许可和限制指令）

REACH（法规编号 1907/2006）涉及化学物质的生产和使用及其对人类健康和环境的潜在影响。REACH 法规的第 33(1) 条要求：如果某物品中任何一种列入“高度关注化学物质（SVHC）候选清单”（‘REACH 候选清单’）的物质含量超过 0.1%（按物品的单位重量计），则供应商应通知收货人。按单位重量计，本产品中“铅”物质（CAS 编号 7439-92-1）浓度超过 0.1%。

在本产品发布时，除铅物质外，按单位重量计，REACH 候选清单中的其他物质在本产品中的浓度均未超过 0.1%。

注：铅于 2018 年 6 月 27 日添加至 REACH 候选清单。将铅纳入 REACH 候选清单，并非意味着含铅材料构成直接风险或导致对允许使用铅物质的限制。

哈曼国际工业有限公司。版权所有。

ARCAM 是 HARMAN International Industries, Limited 在英国注册的商标。

特性、规格和外观如有更改，恕不另行通知。

在此，Harman International Industries, Limited 声明无线电设备类型的无线高保真系统符合指令 2014/53/EU。欧盟符合性声明的全文可在以下互联网地址获得：www.arcam.co.uk。

产品中有害物质的名称及含量

本表格依据SJ/T 11364的规定编制

o：表示该有害物质在该部件所有均质材料中的含量均在 GB/T 26572 规定的限量要求以下。

×：表示该有害物质至少在该部件的某一均质材料中的含量超出 GB/T 26572 规定的限量要求。

在中华人民共和国境内销售的电子电气产品上将印有“环保使用期”(EPuP)符号圈中的数字代表产品的正常环保使用年限

注意 针对用户的 FCC 与 IC 声明（仅适用于美国和加拿大）

本产品符合 FCC 规则第 15 部分。此规则要求设备的工作符合下列两个条件：(1) 本

设备不能产生有害干扰；(2) 本设备不受任何干扰（包括可能导致工作异常的

干扰）的影响。

CAN ICES-3(B)/NMB-3(B)

FCC SDOC 供应商符合性声明

HARMAN International 特此声明本设备符合 FCC 第 15 部分 B 小节。

联邦通信委员会干扰声明

本设备经测试，符合 FCC 规则第 15 部分 B 类数码设备的限制。规定这些限制是为了合理地防止在居民区产生有害干扰。本设备会产生、使用并可能发射无线射频，如果不按照说明书进行安装和使用，可能会给无线电通信造成有害干扰。但是，我们无法保证本设备在特定安装项目中不会产生干扰。如果本设备确实给无线电或电视接收造成有害干扰（可以通过关闭再打开本设备进行检测），则建议用户尝试使用下列一种或多种措施来解决干扰：

• 重新摆正或重新定位接收天线。
• 增大本设备与接收器之间的分隔距离。
• 将设备连接到电路中的插座内，该插座不是接收器所连接到的插座。
• 请咨询经销商或富有经验的无线电/电视技术人员以获得帮助。

注意：未经 HARMAN 明确许可，擅自更改或改装可能会导致用户丧失操作设备的权限。

(i) 针对用户的 FCC 与 IC 信息

本设备符合FCC规则第15部分及加拿大工业部免许可证RSS标准。此规则要求设备的工作符合下列两个条件：(1)本设备不能产生有害干扰；(2)本设备不受任何干扰（包括可能导致工作异常的干扰）的影响。

(ii) FCC/IC 辐射暴露声明

本设备符合针对非受控环境所规定的 FCC 和 ISED 辐射暴露限值。

如果本设备必须接受 FCC/IC SAR（比吸收率）暴露测试，则本设备的设计应符合 FCC 和 ISED 制定的无线电波暴露要求。这些要求将 SAR 限值设定为 1.6W/kg

（按一克组织计算所得的平均值）。该限值为在产品使用认证期间根据本标准所报告的最高 SAR 值，前提是将产品正确佩戴在身体或头部，无间隔。在操作期间，

为了符合射频暴露准则并减少暴露于射频能量，本设备与身体或头部应至少保持此距离。

FCC 与 IC 警告:

5.25 - 5.35GHz 和 5.65 - 5.85GHz 频段主要分配给高功率雷达使用。这些雷达站可能会干扰和/或损坏 LE LAN（免许可证局域网）设备。根据 FCC 规则第 15.407 部分，未为本无线设备提供配置控制，这样，就可在 FCC 授予的美国操作权限之外对工作频率作出任意更改。

IC 警告:

还应告知用户：

(i) 在 5150 - 5250MHz 频段工作的设备仅限室内使用，以减少可能对同频道移动卫星系统产生有害干扰；(ii) 在 5250 - 5350MHz 和 5470 - 5725MHz 频段内，所允许的设备最大天线增益应符合 e.i.r.p.（等效全向辐射功率）限值：而且,(ii) 在 5725 - 5825MHz 频段，所允许的设备最大天线增益应符合针对点对点及非点对点操作（视情况而定）指定的 e.i.r.p.（等效全向辐射功率）限值。

欧盟使用限制提示，在 5150-5350MHz 频段内，操作仅限于室内。
