用户手册 CDS27 ARCAM

感谢并祝贺您购买了 Arcam FMJ CDS27 播放器。

CDS27 在播放 CD、SACD、USB 和网络音频时都可实现领先的音质效果。最先进的

高性能 Delta-Sigma 数模转换器 (DAC) 可提供音响发烧友级的音质，要真正把你的音

Arcam 30 多年来一直制造高质量的专业级高保真和家庭影院产品，CDS27 正是众多 获奖的设备中的最新力作。FMJ系列凝聚了英国口碑最好的音频产品制造公司之一 — Arcam 的丰富经验，可以为您带来长久畅然无忧的聆听享受。 本手册旨在为您提供安装、连接和使用 您新购买 播放器所需的全部信息。该设备附 带的遥控器也在本手册中进行了说明。请参考下一页显示的目录列表转到您想要了解

我们希望 播放器能给您带来长久的聆听享受。如果您的产品发生故障（这种情况很 罕见），或者您只是想要了解有关 Arcam 产品的其他信息，我们的经销商网点将很乐 意为您效劳。您也可以从 Arcam 网站 www.arcam.co.uk 了解更多信息。 FMJ 开发团队

1. 阅读这些指示。2. 保留这些指示。3. 留意所有警告。4. 遵照所有指示。5. 请勿在水边使用本设备。6. 只能使用干抹布进行清洁。7. 请勿阻塞任何通风孔。请按照制造商的说明进

8. 请勿将本设备安装在靠近热源（例如电热炉、暖气机、火炉）或其他发热仪器（包括放大器）的位置。9. 请勿破坏定极插头或接地型插头的安全设计。定极插头的一个插片宽，一个插片窄。接地型插头包括两个插片，附加一个接地插片。定极插头的较宽插片或者接地型插头的插片就是一种安全设计。如果提供的插头不适合您的插座，请联系电工来更换插座。10. 防止电源线遭到踩踏或者缠绕，在插头、插座和设备的电源线出口位置尤其要注意。11. 只能使用制造商指定的附件/配件。12. 只能结合制造商指定的或者随本设备一起销售的推车、支座、三脚架、托架或工作台使用本 若将设备安装于移动推车上使用，移动推车时请务必小心，以免翻倒造成人身伤害。13. 雷电天气或长时间不用时，请拔下设备的电源。14. 当有维修需要时，请咨询合格的维修人员。当电器出现任何形式的损坏，例如电源线或插头受损、液体溅入电器、物件掉入电器、雨水或湿气渗入电器、电器无法正常工作或者电器已摔坏，则需要予以维修。15. 物体或液体的进入警告——小心不要让任何物体或者液体通过开孔掉入（溅入）机箱内部。本设备应远离滴水或溅水。不得在本设备上放置任何装有液体的物件，例如花瓶。16. 气候条件本设备只能在气候适宜的条件下于家庭环境中 17. 清洁在清洁之前，请从主电源上拔下本设备。要清洁设备，只需使用柔软的不脱毛抹布擦拭。请勿使用化学溶剂进行清洁。不建议使用家具清洁喷剂或抛光剂，因为这些物质会导致永久性的白斑。18. 电源只能将本设备连接到操作说明书中所述的或设备上标示的电源类型。断开设备主电源的主要方法就是拔下电源插头。安装后的设备必须能够方便地拔下电源。19. 异味如果发现设备发出异味或烟雾，请立即关闭电源，并从墙上插座中拔下电源装置。然后联系您的经销商，并且不要再次连接设备。20. 需要维修的损坏发生以下情况时，设备应由合规的维修人员进 A. 电源线或插头受损；B. 物件掉入设备或液体溅入设备；C. 设备被雨水淋湿；D. 设备无法正常工作或性能发生变化；E. 设备被摔坏或机箱受损。警告——主插头用作断开装置时，应保持随时可 警告——电池不应暴露在过热热源之下，例如阳光 警告——如果电池更换不当，会有爆炸危险。只能以相同或等同类型的电池进行更换。 本设备设计为可以满足 IEC/EN 60065 国际电气安全 本产品符合 FCC 规则第 15 部分。此规则要求设备的工作符合下列两个条件：(1)本设备不能产生有害干扰；(2)本设备不受任何干扰（包括可能导致工作异常的干扰）的影响。注意：为避免触电的危险，请勿拆下盖板（或者背板）。设备内部没有用户可维修部件。只能由合格的维修人员进行 警告：为避免火灾或触电的危险，请勿将本电器曝露在雨水或湿气环境中。等边三角形包围的带箭头闪电符号旨在提醒用户，产品机箱内部存在未绝缘的“危险电压”，其能量足以构成触电的危险。等边三角形包围的惊叹号旨在提醒用户，设备随附的文档中提供了重要的操作与维护（维修）说明。注意：在加拿大和美国，为避免触电，请将插头的较宽插片插入插座的较宽插孔，并将插头完全插入插座。注意：执行非本文指定的任何控制、调整或程序可能会导致危险的辐射暴露。SC-5SC-4

请将 CD 播放器放置在水平坚固的表面之上， 避开日光的直接照射以及热源或潮湿环境。

请不要将 CD 播放器放置在放大器或其他热源

除非提供良好的通风，否则请不要将 CD 播放 器置于封闭空间（例如书柜或封闭的柜子） 内。CD 播放器在正常工作过程中会变热。

不要将任何其他组件或物品放置在 CD 播放 器之上，因为这可能会阻挡播放器附近的气 流，导致 CD 播放器发烫。

确保遥控接收器（位于前端面板上的显示屏 旁）未受阻挡，否则遥控功能会受影响。

请勿在本设备的顶部放置录音机。录音机对 主电源产生的噪声非常敏感，如果录音机与 主电源靠得太近，会录下背景“哼声”。

CD 播放器配备已安装在导线之上的模制主插头。 请检查随附的插头是否与您的电源规格相符——如 需新购电源导线，请联系您的 Arcam 经销商。 如果主电源的电压与电源插头上规定的电压不同， 请立即联系您的 Arcam 经销商 将电源线的 IEC 插头端推入 CD 播放器背面的插 槽，确保插入到位。将电源线的另一端插入主电源 插座，必要时打开插座的电源。

如果将 CDS27 安装在无法使用红外功能的位置或

系统中，可以使用 REMOTE IN 输入来向 CDS27 传送

RC5 代码。如果需要使用，请联系您的经销商，以

遥控输入需要尖端有源、套管接地的单声 道 3.5mm 插孔。

遥控信号必须为调制 RC5 格式（频率 36kHz），电压电平介于 5V 和 12V 之间。

12V TRIGGER IN 输入可使 CDS27 进入和退出待机模

式。连接您的 Arcam 放大器（或其他兼容设备）的 触发输出，将导致 CDS27 在放大器打开时自动退出 待机模式，在放大器关闭时回到待机模式。请参阅 您的放大器手册，以便获取更多信息。 正常使用中不需要连接这些输入。 RS232 输入是适用于家庭自动化系统或计算机的可 选连接。有各种第三方系统可使用触控屏幕等对 您的所有娱乐设备进行精密控制。请联系您的经 销商或安装人员，以便获取更多详细信息。Arcam 可按需提供遥控协议的技术详细信息（电子邮箱 support@arcam.co.uk）。

建议使用针对特定应用设计的优质屏蔽线缆。其他 线缆的电阻特征不同，会降低系统的性能（例如， 请勿使用视频专用线缆来传输音频信号）。尽量使 用短线缆，其长度只要够用即可。 在连接设备时，最好让主电源线尽量远离音频线。 否则，音频信号中可能会出现令人讨厌的噪声。

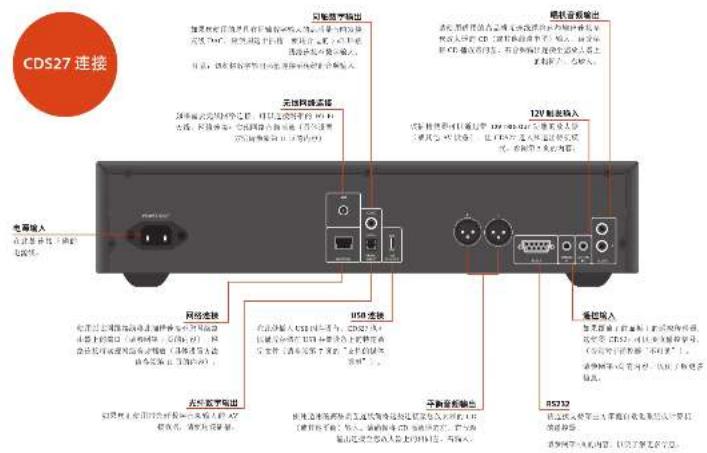

使用适用的高品质互连线缆将这些连接至您放大器的 CD （或其他平衡）输入。请确保将 CD 播放器的左、右音频 输出连接至您放大器上的相同左、右输入。 RS232 该连接支持第三方家庭自动化系统或计算机

请参阅第5页的内容，以便了解更多信息。 USB 连接 在此处插入 USB 闪存设备。CDS27 也可 以播放存储在 USB 存储设备上的特定数 字文件（请参阅第 7 页的“支持的媒体

如果您正使用带光纤数字音频输入的 AV 接收器，请使用该插槽。

如果覆盖了前面板上的遥控传感器， 这使得 CDS27 可以接收遥控信号， （否则对于遥控器“不可见”）。 请参阅第5页的内容，以便了解更多

请使用适用的高品质互连线缆将这些输出连接至 您放大器的 CD（或其他线路电平）输入。请确保 将 CD 播放器的左、右音频输出连接至您放大器上

该插槽使得可以通过带 12V TRIG OUT 功能的放大器

（或其他 AV 设备），让 CDS27 进入和退出待机模 式。参阅第 5 页的内容。

如果您使用的是具有同轴数字输入的高质量音响发烧 友级 DAC，应使用这个插槽。使用合适的 75Ω 屏蔽

注意：切勿将数字输出插槽连接至传统的音频输入。

如果需要无线网络连接，可以连接附带的 Wi-Fi 天线。网络连接可实现网络音频播放（具体设置 方法请参阅第 11 页的内容）。

使用以太网跳接线将此插槽连接至您网络路 由器上的端口（请参阅第 7 页的内容）。网 络连接可实现网络音频播放（具体设置方法 请参阅第 11 页的内容）。

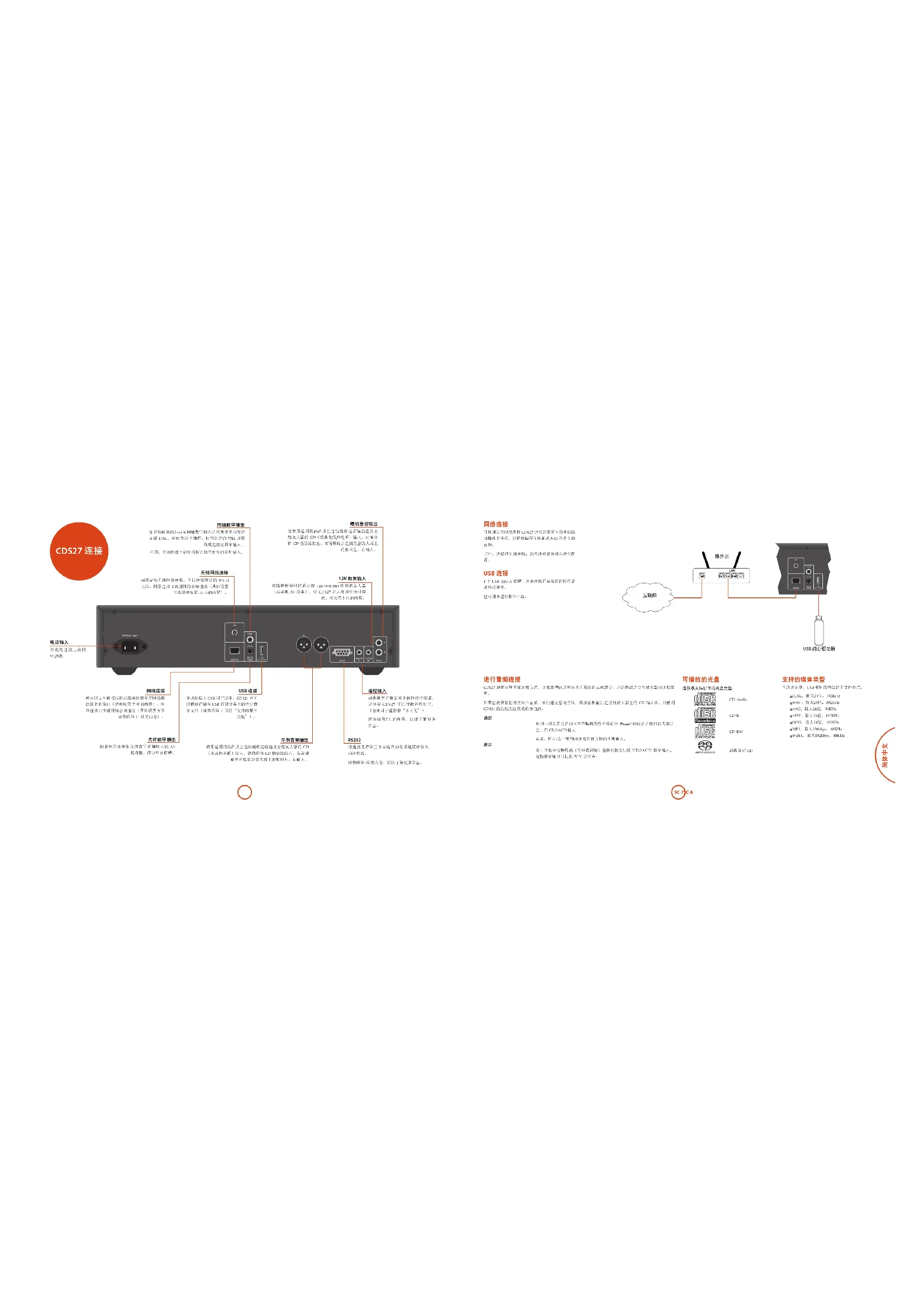

CDS27 提供多种音频连接方式，连接类型的选用取决于系统的其他部分；应选择最适合您放大器的连接类

如果想获得最佳的立体声音质，我们建议您将立体声模拟音频输出连接到放大器上的 CD 输入端，以使用 CDS27 的发烧友级数模转换电路。

使用一对长度合适的立体声唱机线缆将标记为 "Phono" 的输出连接到放大器的 左、右 CD/SACD 输入。 或者，将左/右平衡输出连接到放大器的平衡输入。

将 1 个数字音频输出（光纤或同轴）连接到接收机的 "CD/SACD" 数字输入， 这些数字输出只提供 PCM 立体声。 CDS27 连接

可使用以太网线缆将 CDS27 连接到家庭网络中的路 由器或交换机，以播放储存在电脑或 NAS 设备上的

另外，还提供无线连接，您可通过设置菜单进行配

USB 连接 1 个 USB type A 插槽，用来连接存有音频的闪存盘

可通过光盘、USB 和网络播放以下文件格式。

播放器支持以下的光盘类型： CD-Audio CD-R CD-RW 超级音频 CD

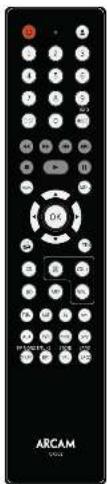

CDS27 配备 CR902 遥控器。 使用遥控器时请注意以下事项： <确保遥控器和前端面板上的遥控传感器之间没有障碍物。遥控范围大约为7米。（如果遥控传感器受到阻挡，可以使用后端面板上的 IR 输入遥控输入插孔。有关其他信息，请咨询您的经销商）。 <如果有强烈的日光或荧光照射在本设备的遥控传感器之上，遥控操作可能会变得不稳 <当您发觉遥控器的工作范围缩短时，请更换

1. 打开遥控器背面的电池室。2. 按照电池盖上的图示插入两节‘AAA’电

<不当地使用电池可能会导致漏液和爆炸等 <请勿混用新旧电池。 <不要混用类型不同的电池——尽管它们看上去类似，但不同的电池可能具有不同的 <确保每节电池的正 (+) 负 (–) 端与电池室中的指示相符。 <如果有一个月或更长时间不使用遥控器，请取出电池。 <请根据您所在国家/地区适用的政府或当地法规处置废旧电池。 CR902 遥控器符合 FCC 规则的第 15 部分 本设备经测试，符合 FCC 规则第 15 部分 B 类数码设备的限制。规定这些限制是为了合理地防止在居民区产生有害干扰。本设备会产生、使用并可能发射无线射频，如果不按照说明书进行安装和使用，可能会给无线电通信造成有害干扰。但是，我们无法保证本设备在特定安装项目中不会产生干扰。如果本设备确实给无线电或电视接收造成有害干扰（可以通过关闭再打开本设备进行检测），则建议用户尝试使用下列一种或多种措施来解决干扰： 重新摆正或重新定位接收天线。 增大本设备与接收器之间的分隔距离。 将设备连接到电路中的插座内，该插座不是接收器所连接到的插座。 向经销商或有经验的音频技术人员寻求帮助。 AUDIO SACD MENU

CR902 RTN 播放过程中快进和快退可以按前端面板或遥控器上的

以 4 倍的正常播放速度快进或快退。如要恢复正常播放速度，可以按 播放。跳过章节/曲目如要跳过曲目，可以按

后跳时，第一次按下按钮将使您进入当前曲目的起始位置。再次按下按钮将使您进入上一曲目的起始

，以便暂停播放。如要继续播放，按前端面板上的

“基本操作”介绍如何播放音频光盘、网络内容和存储在 USB 介质上的音频文件。注意需针对系统正确配置您的播放器，才能正常播放或者获得最佳播放效果。播放器配置从第 11 页开始描述。

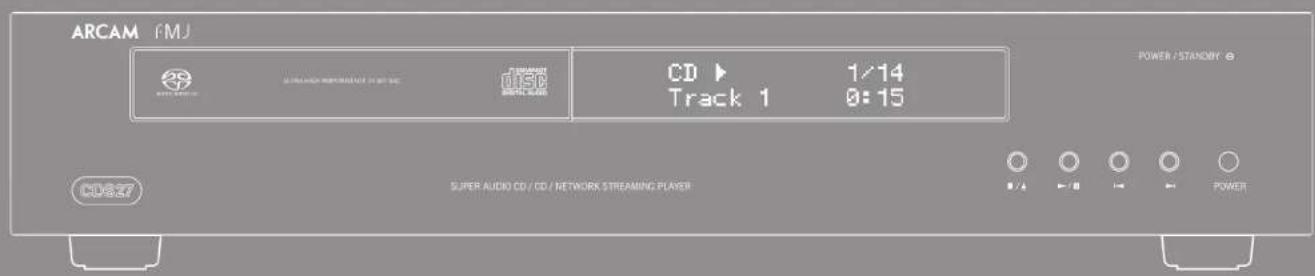

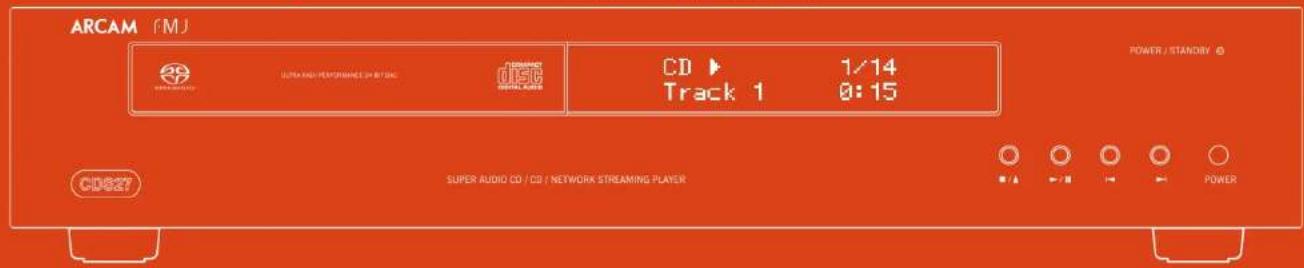

按 POWER 按钮打开本设备。本设备加电时，状态 LED 指示灯呈绿色，处于待机模式时，指示灯呈红色。使用遥控器上的待机按钮进入待机模式；使用该按钮或前端面板上的

按键退出待机模式。如果在本设备处于待机模式时按下 POWER 按钮（或者移除电源），重新加电时，本设备将会进入待机 请注意，遥控传感器处于显示窗口的右侧。不要阻挡此传感器，否则遥控器将无法工作。

光盘放置在托盘之上，播放面朝下（某些光盘为双面光盘，此时要播放 A 面，则标有“A 面”的一侧应朝上）。按前端面板上的

以便关闭托盘。光盘将在暂停数秒后加载。一旦托盘关闭，可能需要花费一些时间来加载光盘。若“光盘自动播放”设置为开启（默认设置），会自动播放光盘。（具体内容请参阅第 11 页的“光盘自动播放”）。 如果光盘没有自动播放，请使用前端面板上的

网络播放 确保将 CDS27 连接到本地网络。选择主屏幕上的“媒介浏览器”，用户会看到可供选择的设备列表。使用遥控器的

按键在所提供的设备库中进行选择。 可在电脑、手机或移动设备上利用您最喜欢的 UPnP 控制点应用来控制网络音乐的播放。 在突出显示的音频文件上点 OK 或 ，对该文件进行访问播放。播放器会继续播放目录中该曲目后面的所有曲目。 USB 播放

将您的 USB 设备插到 CDS27 后面的 USB 插槽中。

待播放器识别 USB 设备后，选择主屏幕中的“媒介浏览器”，然后从媒介列表中选择 "USB"。 使用遥控器上的

播放突出显示的音频文件。播放器会继续播放目录中该曲目后面的所有曲目。SC-11SC-10

CR902 遥控器可用于多款设备，因此按键功能会根据最后按动的输入按钮不同而有所不同。请在控制 CDS27 之前，确保 "CD" 按钮已被选

使用遥控器上的箭头键可以浏览 CDS27 菜单。 1. 使用

2. 如果显示出您所需的主选项，按 OK 选择进

5. 按 OK 可以确认设置。回到步骤 4 可以调整当

前部分中的任意其他设置。6. 如果您想要选择需要调整的另一选项，按

——通过选择该菜单项，然后按 OK 使 ‘网络’ 突出显示，最后再次按 OK，可以检查是 否有适用于播放器固件的升级。如果没有新的可用固件，将会显示一条提示信息，否则请遵循屏幕指令进行操作。 ——在该选项突出显示时，按 OK，可以将所有设置重置为出厂默认值。您将会收到一条提示信息，以确认是否要恢复出厂默认设置。选择“取消”退出，或者选择

键切换选项。系统信息面板显示有关播放器的信息，例如 IP 地址和固件版本。 ——用户可利用该选项开启或关闭播放器的 UPNP 渲染功能。将该选项设置为“关闭”，将关闭网络音频功能。 ——用户可利用该选项限制同轴/光纤数字输出的采样率。 ——该选项决定当 CDS27 处于待机状态时，网络功能是否可用。 若选择“活动”，将保持网络连接（IP 控制需选择该项）。 若选择“待机”，将使网络硬件的电源休眠，以降

——用户可利用该选项对设备进行配置并加入已有网络，以实现网络音频播放和因特网软件升级。 ——用户可利用该选项指定设备在未使用多长时间后自动进入待机模式。可用选项有：5/10/15/20/25/30 分钟。 ——控制光盘（例如 CD）插入后是否自动播放。 <开启：光盘将会自动播放。 <关闭：必须按播放才能播放光盘。您可以利用设置菜单配置 CDS27 的所有内容。这个章节将介绍各个菜单项和它们的功能。 只能在 CDS27 的显示屏幕上查看设置菜单。 如果主菜单目前未显示，按遥控器上的 MENU 可以显示该菜单。 持续按

，直到显示 设置菜单为止，然后按 OK 进

来配置 CR902，以便控制您的 Arcam 放大器。按下此按钮不会影响放大器上当前选择的输入。 将电源切换为待机或打开 DISP 切换前面板显示屏的亮度选项 MODE MENU 在前端面板上显示放大器设置菜单

Vol- Vol+ Vol +/– 可以提高或降低 Arcam 放大器的

按 静音 按钮一次可使 Arcam 放大器静 音。再按一次（或使用 Vol +/–）可以取

SP1 切换扬声器1输出 SP2 切换扬声器2输出 BAL 调节左右音频通道的平衡 TUN设备模式

来配置 CR902，以便控制 Arcam 调谐器的调谐器功能。 将电源切换为待机或打开0…9可以使用这些数值按键存储和调用预

DISP 切换前面板显示屏的亮度选项 INFO 切换不同的信息显示模式 使 iPod 快退 使 iPod 快进 上一预设曲目/Sirius 产品进入上一类别/使 iPod 播放上一曲目 下一预设曲目/Sirius 产品进入下一类别/使 iPod 播放下一曲目 使 iPod 停止 使 iPod 播放/暂停&使 iPod 播放/暂停 MENU 在前端面板上显示调谐器设置菜单' ,上一预设曲目/下一预设曲目，使iPod播放上一曲目/下一曲目< >提高/降低调谐频率

P/TUNE进入/退出预设曲目调用模式STORE进入/退出预设曲目存储模式

来配置 CR902，以便控制 Arcam CD 播放器的 CD 功能。 将电源切换为待机或打开 打开/关闭光盘托架0…9通过数字按键可以直接访问 CD 光盘上的个人曲目。如要选择某个曲目，按对应的数字键即可。对于编号大于 9 的曲目，按顺序输入曲目编号数字即可。例如，如要播放 15 号曲目，按

DISP 切换前面板显示屏的亮度选项 MODE 更改 CD 播放器上的可用显示模式

快退至当前/上一曲目的起始位置 快进至下一曲目的起始位置

MENU 在预设的曲目列表中输入曲目在播放器支持的情况下，可以浏览曲 在播放器支持的情况下， 可以选择当前突出显示的曲目SHUFF打开或关闭随机播放 RPT 重复曲目是指当前曲目播放完毕后重新播放该曲目。 重复所有是指当前曲目列表播放完毕后重新播放该列表。如要重复播放特定曲目，可以选择该 曲目，然后按 2 次 RPT。如要取消重 复，再按一次 RPT 即可。 SACD

在 SACD 光盘的 HD 和 CD 层选择之

BD设备模式 可以使用设备模式按钮 来配置 CR902，以便控制 Arcam BD 播放器的 BD 功能。 将电源切换为待机或打开 打开/关闭光盘托架 0…9通过数字按键可以直接访问 CD 光盘上的个人曲目。如要选择某个曲目，按对应的数字键即可。对于编号大于 9 的曲目，按顺序输入曲目编号数字即可。例如，如要播放 15 号曲目，按

DISP 切换前面板显示屏的亮度选项 MODE 更改 BD 播放器上的可用显示模式

快退至当前/上一曲目的起始位置 快进至下一曲目的起始位置

&切换播放的暂停状态AUDIO更改音频解码格式（Dolby Digital、DTS 等）。 MENU 激活 BD 播放器菜单。在播放器支持的情况下，可以浏览曲 在播放器支持的情况下，O可以选择当前突出显示的曲目 导航回到菜单的顶层，即“主页”。 RTN 对菜单进行导航操作时，按此键可以返回上一屏幕或选择SHUFF打开或关闭随机播放 RPT 重复播放 CD 光盘或预先编程选定的曲目。如要重复播放特定曲目，可以选 择该曲目，然后按 2 次 RPT。如要取消 重复，再按一次 RPT 即可。 SACD

在 SACD 光盘的 HD 和 CD 层选择之间

按电源开关关闭电源，再次按电源开关，然后卸载光盘。

如果发生故障，在将您的设备送修之前检查该故障

如果故障仍然存在，通过将本设备关闭，然后再打

如果未能排除故障，请咨询您的经销商。在任何情 况下，您都不得自行维修本设备，因为这样做会使

Arcam 针对其产品推行持续改进政策。这意味着 我们可能随时更改设计和规格，恕不另行通知。

音频输出 75Ω 同轴/光纤 TOSLINK USB USB 2.0 高速 (480 Mb/s) 以太网 10/100 10/100 无线 b/g/n

电源线，CR902 遥控器，2 节 AAA 电池，Wi-Fi 天线 E&OE 注：除非另有说明，否则所有规格值均为典型值。

CDS27 光盘播放器是一款设计为符合极高电磁兼容

所有 CD 播放器都会产生和辐射 RF（射频频率）能 量。在某些情况下，这可能会导致 FM 和 AM 射频 接收干扰。如果出现这种情况，使播放器及其连接 线缆尽可能地远离调谐器及其天线。将播放器和调 谐器连接至不同的主插槽还可以帮助减少干扰。 欧盟国家/地区——本产品的设计符合 EMC 指令 2004/108/EC。 美国——这些产品符合 FCC 规则第 15 部分 B 类的

如果 CDS27 光盘播放器在拆 除外壳的情况下工作，不可 见的激光辐射可能会导致眼

在购买本设备后的 2 年内，您享有免费保修权，但前提是您的设备是从授权的 Arcam 经销商那里原装购买的。Arcam 经销商负责提供所有的售后服务。对于由 于意外、误用、滥用、磨损、疏忽、未经授权的调校和/或维修而导致的缺陷，制 造商可以不承担任何责任，此外，对于在运输期间发生的损坏或丢失，制造商可

2 年期（从购买日期开始算起）部件与人工费用。2 年后，您必须支付部件和人工 费用。无论何时，保修都不包括运输费用。

应该使用原有包装将本设备退回到销售本设备的经销商。应该在预付运费的情况 下通过快递公司发货——请勿邮寄。如果设备在发往经销商或分销商的途中出现 问题，我们不承担责任；因此，客户需确保设备在运输途中不会发生丢失或损

如果您的 Arcam 经销商无法解答有关本设备或其他任何 Arcam 产品的咨询，请通 过上述地址联系 Arcam 客户支持部，我们将尽力为您提供帮助。

您可以通过 www.arcam.co.uk 在线注册您的产品。

此标记指示在整个欧盟范围内， 不应该将本产品当作普通的家庭

为防止非受控的废弃物处置方式 对环境或人类健康造成危害以及 为了节省物料资源，应该以负责

要处置您的产品，请利用当地的回收系统，或者
