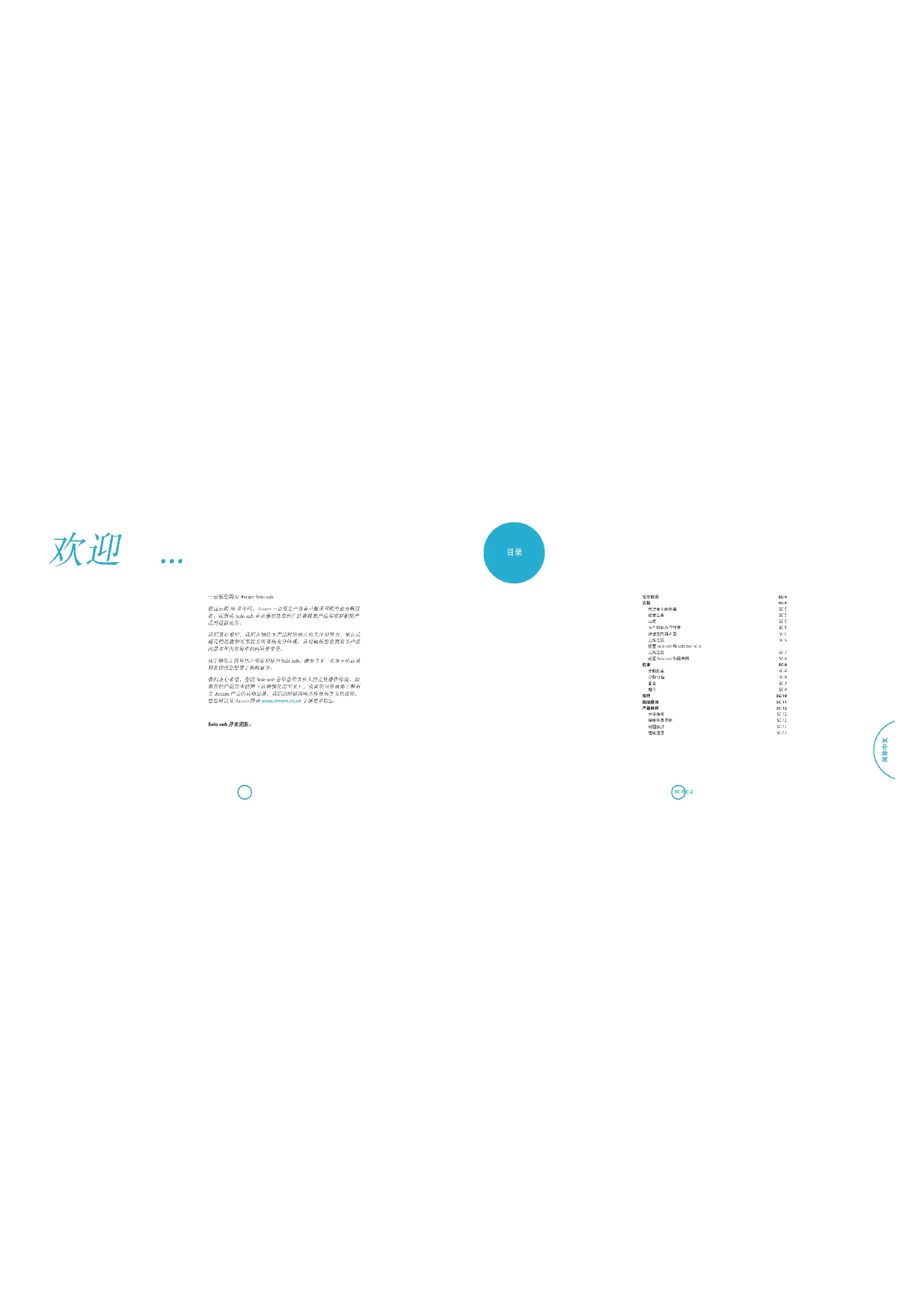

…感谢您购买 Arcam Solo sub。 在过去的 30 多年间，Arcam 一直在生产有着卓越质量的专业音频设 备，而新的 Solo sub 是其屡获殊荣的广泛高保真产品和家庭影院产

我们衷心希望，我们在制造本产品时所投入的关注和努力，能在其 超凡的性能和可靠性方面得到充分体现，从而确保您在拥有本产品 的很多年内获得卓越的听觉享受。 该手册旨在指导用户安装和使用 Solo sub。请参考下一页显示的目录 列表转到您想要了解的章节。 我们衷心希望，您的 Solo sub 会给您带来长久的无忧操作体验。如 果您的产品发生故障（这种情况很罕见），或者您只是想要了解有 关 Arcam 产品的其他信息，我们的经销商网点将很乐意为您效劳。 您也可以从 Arcam 网站 www.arcam.co.uk 了解更多信息。 Solo sub 开发团队。

不要在靠近水源或潮湿区域的位置使 用设备——例如，在潮湿的地下室或

请勿将本设备安装在靠近热源（例如 电热炉、暖气机、火炉）或其他发热 仪器（包括放大器）的位置。

请勿破坏定极插头或接地型插头的安 全设计。定极插头的一个插片宽，一 个插片窄。接地型插头包括两个插 片，附加一个接地插片。定极插头的 较宽插片或者接地型插头的插片就是 一种安全设计。如果提供的插头不适 合您的插座，请联系电工来更换插座。

防止电源线遭到踩踏或者缠绕，在插 头、插座和设备的电源线出口位置尤

只能结合制造商指定的或者随本设备 一起销售的推车、支座、三脚架、托 架或工作台使用本设备。若将设备安 装于移动推车上使用，移动推车时请 务必小心，以免翻倒造成人身伤害。

Solo sub 配备已安装至导线的模制电源 插头。检查附带的插头是否适合您的电 源。如果主电源的电压与电源插头上规 定的电压不同，请立即联系您的 Arcam

Solo sub 配备有变压器，该变压器可接受 从 110-120V 至 220-240V 的标称电源电

220-240V~110-120V~ 首先，确保电压开关已设置为正确设 置。将电源线连接至 Solo sub 背面的电 源插槽，确保将其牢固地按压就位。此 时，将电源插头按压插入电源插槽，并

在电源插槽旁，Solo sub 配备有电源开 关。确保将其打开，以便使用 Solo sub。 STANDBY 按钮提供有 2 种设置：AUTO 和 MANUAL。 STANDBY AUTO MANUAL AUTO（按钮未按下）设置在未收到音频 信号大约 15 分钟后，会将 Solo sub 的放 大器切换至待机状态。当设备处于待机 状态时，PWR LED 将会发出红光。 MANUAL（按钮已按下）设置意味着一 旦设备接通电源，Solo sub 的放大器就处 于开启状态。PWR LED 将会发出绿光。 注：如果 INPUT 选择器设置为 WIRELESS， 一旦设备处于待机状态，WIRELESS LED 就 会以蓝光间歇性闪烁。一旦收到信号或接 通电源，它将会发出恒定的蓝光。

如同新车需要“磨合”期一样，所有的 扬声器也是如此。在您首次连接 Solo sub 时，它可能有着非常不错的音质，但随 着时间的推移，其音质还会显著提高。 它要在使用大约 50 小时后，才能发挥其

如要清洁您的扬声器，只需用微湿的软 布擦除所有灰尘或污渍即可。不要使用 溶剂型或化学型清洁产品，因为这些清 洁产品可能会损坏扬声器箱的表面。

Arcam 扬声器设计用于在普通家用条件 下再现录制的音乐。我们不推荐将其用 于商业应用（迪厅、广播室等），也不 保证其可以用于商业应用。

请将 Solo sub 扬声器设备放置在水平、稳 固的表面，避开直接日光照射、热源或

除非提供良好的通风，否则请不要将 Solo sub 放置在书架或闭合的柜子等封闭 空间中。本设备设计为在正常操作期间

警告：为降低发生火灾或触电的风险，请不要让本设备受到雨淋、受潮湿，落上或溅上水滴。不要在本设备上放置装有液体的物品，例如花瓶。警告：电源插头或设备耦合器用作断开装置，断开的设备应保持可随时操作的状态。等边三角形内带有箭头的闪电符号旨在提醒用户，本产品外壳内存在未绝缘的“危险电压”，其强度足以带来触电风险。警告：为降低触电风险，请不要拆除盖子（或背板），因为其内部没有用户可维修的部件。当有维修需要时，请咨询合格的维修人员。等边三角形包围的惊叹号旨在提醒用户，设备随附的文档中提供了重要的操作与维护说明。 本设备为 II 类或双重绝缘电力设备。通过这样一种设计方式，无需进行安全接地连接。 本产品包含电气或电子材料。如果处置不当，这些材料的存在可能会对环境和人员健康带来不良影响。产品上存在的这一标签表示，不应将其作为未分类废物进行处置，必须单独收集。作为消费者，由您负责确保本产品得到正确处置。

当有维修需要时，请咨询合格的维修 人员。当电器出现任何形式的损坏， 例如电源线或插头受损、液体溅入电 器、物件掉入电器、雨水或湿气渗入 电器、电器无法正常工作或者电器已 摔坏，则需要予以维修。SC-7SC-6

如要将设备与 Solo bar 配对，请确保已将

按钮，直到前端显示面板上出现 Speaker/EQ Setup。再次按处于 后 方的 ，直到 Sub Pairing 显示。

3. 将 Solo sub 后端的 INPUT 选择器定

PHASE0˚ 180˚ Solo sub 推荐设置 对于相位设置，请参阅第 9 页中的内容。

我们建议使用高质量的屏蔽音频线缆。 质量不佳的线缆会使您系统的性能下 降。尽量使用短线缆，其长度只要够用

在连接设备时，最好让主电源线尽量远 离音频线。否则，音频信号中可能会出

注：将 Solo sub 与音频线缆连接时，或 者将其移动至新的位置时，确保将设备 关闭，并断开电源线。未能这样做可能 会导致扬声器和放大器受损。

这是一种多扬声器系统，包含与超低 音音箱耦合的 2 个或较小的卫星扬声器 （或条形音箱）。卫星扬声器定义为 “小”扬声器，负责再现较高频率的音 频信号；而超低音音箱则再现较小的扬 声器无法处理的较低频率的音频信号。 如果您的音源拥有标有 SUB、 SUBWOOFER 或 LFE 的输出，使用每一 端的 RCA 连接器，将其连接至 Solo sub 后端面板上的白色 L/LFE 输入。 L/LFE SUB

确保 INPUT 选择器已设置为 LFE。LFE

输入旁通 Solo sub 中的分频频率，因此 分频频率应由环绕声放大器设置。对于 分频频率设置，请参考您扬声器的响 应，其变化范围从大约 70Hz（卫星扬声 器）到 150Hz（小扬声器）。如果您不 确定，我们建议您将 85Hz 作为起始点。 INPUT LINE WIRELESS LFE 无 LFE 的立体声系统 这是一种典型的双通道系统（如 Arcam 立体声放大器）。如果您的音源没有 SUB 或 LFE 输出，将立体声预放大输

出的右通道和左通道（PRE OUT L 和

PRE OUT R）相应地连接至红色的 R 和白

L/LFEPRE-OUT LPRE-OUT R

确保 INPUT 选择器已设置为 LINE。Solo sub 上的分频频率应调整为主扬声器的低 频衰减频率（请参阅您的扬声器手册， 以了解此信息）。Q 值控制 (X-OVER Q) 可用于精确调整 Solo sub 与您的主扬声器 的集成（相关信息，请参阅第 8 页的内

INPUT LINE WIRELESS LFE

4. 按下并按住 Solo sub 后端的 WIRELESS

按钮大约 5 秒。WIRELESS LED 将会以 蓝光闪烁，指示 Solo sub 处于同步模式， 正在搜索可以连接的讯源。 WIRELESS PAIRINGPWR WIRELESS

5. 如果配对程序成功完成，WIRELESS

LED 将会发出恒定的蓝光，而 Solo bar 将会显示 Linked。

6. 一旦配对程序完成，在其加电或收到音

频信号时，Solo sub 总是会重新连接。 注：同步模式持续大约 30 秒。如果在此 时间内，没有检测到音源，Solo bar 将会 停止搜索，该过程将需要重复进行。

在打开之前，将音源放大器的音量调制 最低。打开音源放大器，选择音源信 号，然后将音量逐渐调整至所需的聆听

注：如果 Solo sub 先前已与使用无线连 接的 Solo sub 有线连接将无法使用 . 要禁 用无线连接，将 Solo bar 到出厂默认设置。 请参考如何做到这一点的 Solo bar 的用 户手册行。SC-9SC-8

放置 Solo sub 和扬声器 此处提供的建议是设置扬声器的一般指示。请参阅您扬声器附带的文档，以获取更准备的信息。请访问 www.dolby.com，以便了解有关听音室布局的有用信息。 您房间的形状以及陈设将会影响您听到的声音。例如，过多的裸露面会使声音刺耳。地毯、壁挂和窗帘均有助于消除这一不良影响。如果您可以选择听音室，避免选择完全正方的房间或者有一个维度的尺寸正好是另一维度尺寸 2 倍的房间。此类房间会加剧影响音效的共振。您放置扬声器的位置离角落、墙壁与地面相交线或墙壁与天花板相交线越近，低音输出就越强，这可能会过度地加强低音。只是将扬声器移动数英寸有时就会产生明显不同的效果。扬声器设置正确的扬声器布置对于实现最佳的家庭影院效果十分关键（请参阅示意图）。大致而言，扬声器应放置在离背面墙壁 大约 15cm，离侧面墙壁至少 60cm 的刚 性支架上。 不要将扬声器放置在地面（除非扬声器是落地式扬声器）或角落。扬声器激励器应处于或稍高于人坐下时耳部所处的水平面。如可能，使您的就坐区域处于周围扬声器的中间。具体的音效将取决于听音室的声学特性，因此进行扬声器放置试验很有必要。超低音音箱Solo sub 的位置将会影响整体音质。将其放置在墙壁或角落旁通常会提升效果，带来更纯正的低音。但是，所有的房间对声音都有着不同的影响，我们建议您以墙壁和设备之间至少留有 15cm 间隙的方式进行设备放置试验。扬声器支架扬声器的放置越稳固，其产生的音效就越好。我们建议您使用 40 至 60cm 高的刚性金属支架。 确保支架和 / 或扬声器不会晃动。用铅笔轻轻敲击时不会产生回响的适当制动的支架，会使扬声器发挥最佳效果。 与家庭影院结合使用的 Solo sub

Solo sub 扮演着 2 种角色：第一个是精确再现有着足够功率的超低音，这是其他“较小”的扬声器无法做到的；第二个 是再现 5.1 或 7.1 音源材料的‘.1’或低 频效果 (LFE) 声道。要实现最佳效果，必须对 Solo sub 进行设置，使其与您系统中的其他扬声器有着正确的关系。2 个相关的控制为分频点和音量。分频点对频率进行了规定，低于该频率的信号将会从“小”扬声器重定向至超低音音箱。设置音量可以确保相同音量的信号可以产生相同的声压级，而无论其频率如何或者从哪个扬声器发出（即超低音音箱或卫星扬声器）。在大多数的环绕声系统中，有 2 个分频点： 1 个在环绕声解码器中，1 个在 Solo sub

为在各种系统中实现最佳的音效，对于有着“大”型前置扬声器和 LFE 输出来自环绕声解码器的系统，Solo sub 允许独立使用这些控制。 在大多数系统中，建议采用取值为 85 的 X-OVER FREQ 点。如果您的扬声器非常“小”（因而无法再现很多的低音），您可能想要设置高于此数值的分频点，以便 Solo sub 能承担更多的低音再现工作。但是请注意，分频点取值越高，定向的低频声音就越多，因而就越容易分辨出超低音音箱的位置。 如果您的扬声器可以再现适当的低音，您可以尝试较低的分频点。进行试验，反复聆听，您就会找到获得最佳的分频

分频 Q 值 X-OVER Q 设置控制截止频率之上的跟踪斜率，以 dB/octave 为单位。大致而言， 建议将 X-OVER Q 设置为 1.1。 这是为了与高通滤波器的斜率实现“镜像”匹配。声音处理器 / 接收器的高通滤波器的陡峭截止频率应由 Solo sub 的低通滤波器的陡峭截止频率加以匹配。 类似地，如果声音处理器 / 接收器提供了更为平缓的截止频率，则 X-OVER Q 设置应采用较低的值。 从理论上而言，要实现超低音音箱的精确音量设置需要诸如实时频谱分析仪或 RTA 的专业测量设备。常规的声压级 (SPL) 表无法做到这一点！但是，对于大多数的系统而言，用耳朵进行简单试验就已经足够。从中间设置 (6) 开始，并用 VOLUME 进行试验，直到 听上去，低频声音属于主音，无法直接分辨出是来自超低音音箱。大多数的声音处理器或接收器允许“动态”调整低音音量，以便应对特殊音源材料的过高或过低的音量。

PHASE 按钮拥有 2 种设置：0°（按钮未 按下）和 180°（按钮已按下）。 对于 Solo sub 声波的相互作用以及卫星扬声器的部分声音消除或声音过度强化，相位延迟可用于抵消其影响。这一影响主要取决于超低音音箱和卫星扬声器的相对位置，也可以通过短距离移动超低音音箱来补救。如果不可能重新放置或重新放置不切实际时，可以采用相位设

分频频率 Hz 分频频率SC-11SC-10

以下是您的 Solo sub 出现问题时，您可以 进行的一些简单的故障检查。

如果采用无线连接，确保输入选择器 已设置为 WIRELESS，而且设备已与 Solo bar 配对。

如果通过线缆连接，确保线缆已正 确连接，而且选择了对应的输入 （LINE 或 LFE）。

Arcam 针对其产品推行持续改进政策。 这意味着我们可能随时更改设计和规

请注意，除非另行说明，否则所有规格值均为典型值。 系统设计 内部体积为 10L 的单向扬声器。箱体由机械加工的中纤板制成，带内部拉条，十分

驱动装置 254mm (10”) 超低音音箱驱动装置，长冲程，磁屏蔽。 频率范围 20Hz 至 250Hz。 阻抗 4Ω（标称值）。 敏感性 85dB/W（在 1m 处测量）。 分频 4 阶 Linkwitz-Riley 分频电路，24dB/octave (80dB/decade)，频率和 Q 值可调。 无线连接 专有的2.4GHz无线连接到一个 Solo bar

无线连接 RIGHT 和 LEFT/LFE 输入：RCA 唱机插槽（金），最大值 2.5V，>22Ω。

电源 110-120V 至 220-240V，50/60Hz。 放大器 300W/4Ω，正常工作条件下，最大值 380W。

尺寸（宽×深×高） 320mm x 320mm x 435mm 重量（含包装） 14kg（注：抬起设备时务必小心）。 E&OE 注：除非另有说明，否则所有规格值均为典型值。SC-12

在购买本设备后的 2 年内，您享有免费 保修权，但前提是您的设备是从授权的 Arcam 经销商那里原装购买的。 Arcam 经销商负责提供所有的售后服 务。对于由于意外、误用、滥用、磨 损、疏忽、未经授权的调校和/或维修而 导致的缺陷，制造商可以不承担任何责 任，此外，对于在运输期间发生的损坏 或丢失，制造商可以不履行保修义务。

2 年期（从购买日期开始算起）部件与人 工费用。2 年后，您必须支付部件和人工 费用。无论何时，保修都不包括运输费

应该使用原有包装将本设备退回到销售 本设备的经销商。应该在预付运费的情 况下通过快递公司发货 — 请勿邮寄。 如果设备在发往经销商或分销商的途中 出现问题，我们不承担责任；因此，客 户需确保设备在运输途中不会发生丢失

如果您的 Arcam 经销商无法回答任何有 关本产品或任何其他 Arcam 产品的问 询，请于以下地址联系 Arcam 客户支持 部门，我们将尽全力为您提供帮助。 Arcam Customer Support Department, Unit 15, Pembroke Avenue, Waterbeach, CAMBRIDGE, CB25 9QP, England 或者访问网站 www.arcam.co.uk。
