用户手册 SmartView 4K G3 Blackmagic Design

Blackmagic SmartView SmartScope致用户 我们的梦想是希望人人都能拥有最优质的视频设备，从而使电视业成为真正充满创意的行业。 视频监看是一件不可缺少的设备。 SmartView

视 频 。 此 外 ，它 的 6RU 精致机身还配备控制面板，能让您快速更改各项设 置。SmartScope Duo 4K则拥有两块独立的8英寸LCD屏幕，可进行波形监看，让您能在繁忙工 作 时 监 看 视 频 各 项 指 标 。所 有 SmartView监视器都配备3G-SDI接口， 并支持SD、HD，以 及 2K视 频。SmartScope Duo 4K和SmartView 4K G3还分别配备6G-SDI和12G-SDI接 口 ，因 此 还 能

Ultra HD影像，SmartView 4K G3还支持SMPTE 2110 IP和Blackmagic IP10。 视频监看设备的设计十分简洁，开箱即可投入使用。我们的Blackmagic SmartView Setup软件 也可为用户们提供简单直观的配置工具。 本操作手册应涵盖您安装SmartView或SmartScope所 需 的 一 切 信 息 。如 果 不 明 确 IP地址或不熟 悉计算机网络设置，请向技术人员咨询相关事宜。 SmartView

完成后您只需设置几项技术偏好即可。 完成安装大约需要5分钟。请登陆我公司网站www.blackmagicdesign.com/cn，点击支持页面下 载SmartView软件以及本手册最新升级资料。最后，请您在下载软件更新时完成设备注册，以便我 们在发布新软件时能第一时间通知您。我们将不断致力于产品的功能开发和性能改进，诚挚期待您

SmartView 和SmartScope产品简介 225 连接视频源 226 连接到计算机 227 使用BlackmagicSmartViewSetup228 安装BlackmagicSmartViewSetup228 更新软件 229 使用SmartView4KG3230 控制面板按钮 231 Blackmagic IP10视频编解码 233 使用SmartViewSetup更改设置 234 设置选项卡 234

选项卡 237 LUT 选项卡 239 SmartView 和SmartScopeDuo4K240 调整监视器设置 240 启用Tally边框 242 使用SmartScopeDuo4K242 什么是BlackmagicSmartScope？ 242 视频监看显示 243 波形显示 244 矢量示波器 245 分量图显示 246 直方图显示 248 音频表显示 249 网络设置 250 连接到网络 251 直接连接以太网 251 以太网交换机 252 使用Tally功能 253 Tally 端口引脚连接 253 调整最佳监看角度 254 开发人员信息 256 Blackmagic 2KFormat–Overview256 Blackmagic 2KFormat– VerticalTimingReference257 Blackmagic 2KFormat–Data StreamFormat257 Blackmagic SmartView EthernetProtocolv1.4258 帮助 262 监管声明 263 安全信息 264 保修 265开始使用 SmartView

SmartView 监视器可纳入各类机架式监看设备中。只需通过简单步骤连接电源和 SDI

LCD 显 示 屏 ，能 以 原 生 3840x2160

视频。此外，它还设有前面板控制按钮，能轻松选择输入，调节屏幕亮度、检查蓝色通道噪点，查 看消隐信息，以及应用3D LUT等多项功能。 SmartView Duo配有两块监视屏，可同时显示不同的SD和HD视频信号。例如，一块显示屏可显示YUV

4:2:2信号，而另一块则可接收RGB 4:4:4信号。或者一块显示NTSC制式，另一块显示PAL制 式 。各 款 设 备

可有各种不同组合，但都只需要单根SDI线缆分别连接各监视器即可！ SmartScope Duo 4K和SmartView Duo功能一样，但是前者还可实时显示波形、矢量图及其他常见波 形，用于监测视音频的各项指标。此外，它还全面支持 Ultra HD！ SmartView

视频。SmartView 4K G3还可检测包括通过12G-SDI输入的2160p60等Ultra HD信号。SmartScope Duo 4K则可通过其6G-SDI接口自动检测Ultra HD视频。 SmartView 4K G3还搭载10G 2110 IP，可 与 Blackmagic IP10接收上至Ultra HD 2160p60的SMPTE 2110 IP视频。 准备完毕后便可开始工作了！有关如何连接SmartView和SmartScope、如 何 通 过 Blackmagic SmartView Setup软件配置监视器设置以及如何连接网络的具体信息，请继续阅读接下来的章节。 SmartView

BNC 接 口 ，可 连 接 的 SDI 设 备 包 括 各 类 切 换 台 、摄 影 机 、采 集 卡、录机以及硬盘录机等。

显示视频非常简单，只需开启设备，并将视频源连接到SDI输入口即可。开启并连接到设备后，视频应可立 即显示。SDI输入和环通输出接口可自动检测SD、HD以及2K信号。SmartView 4K G3和SmartScope Duo 4K还可检测Ultra HD信号。 当设备未接收到任何视频信号时，背光灯会关闭以节省电源，等接收到下一个信号时再次亮起。 要在SmartView 4K G3上查看ST 2110 IP视 频 ，可 通 过 10G以太网端口连接或使用选配光纤SFP模块。 INPUT DISP

每台SmartView和SmartScope监视器都具备其独立的SDI输 入 及 环 通 输 出 ，以 便 您 通 过 菊 链 式 将 多 台 监 视 器 连 接 在 一 起 ，显 示 相 同 输 入 信 号 ：

开启1号设备。将视频源连接到SDI输入口。视频应立即显示。

开启2号 设 备 。用 SDI连接线从1号设备的环通输出口连接到2号设备的SDI输入口。 连接的设备数量并无限制。 使用SmartScope Duo 4K监看波形时，您可能需要将1号监视器环通输出到2号 监 视 器 ，以 便 两 台 显 示 器 都可以使用同一个输入信号。 视频显示后，您可以调整监视器设置，或使用Blackmagic SmartView Setup软件选择需要在SmartScope Duo 4K上 显 示 的 波 形 ，该 软 件 还 可 将 3D LUT加载到Blackmagic SmartView 4K G3上。 SmartScope 4KDuoSmartView Duo SmartScope Duo

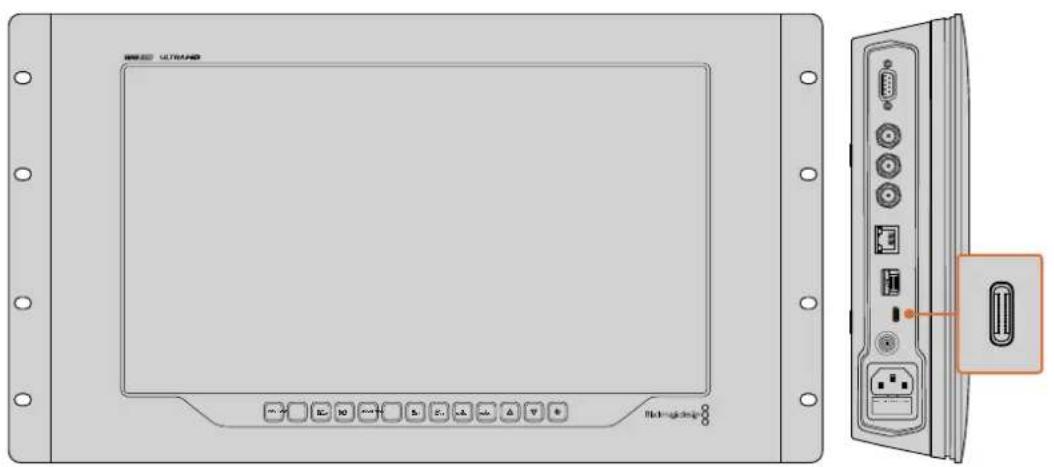

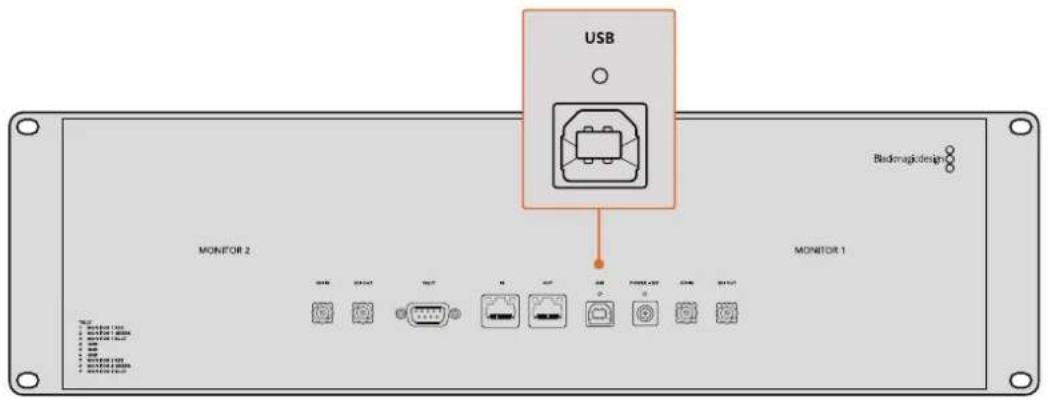

通过USB连接到您的计算机并安装Blackmagic SmartView Setup软件后即可为SmartView或 SmartScope监视器配置各项设置。

USB接 口 还 可 用 于 内 部 软 件 更 新 ，请 到 Blackmagic Design网站进行下载。软件更新后可获得更多新 增功能、更大的硬件兼容力和更多格式支持。Blackmagic SmartView Setup软件支持Mac和Windows

开始使用使用Blackmagic SmartView Setup

Windows 10和11系 统 上 运 行 。如 有 需 要 ，Blackmagic SmartView Setup可安装在多台联网计算机上。 请登录网址www.blackmagicdesign.com/cn/support下载软件安装程序，该步骤将确保您的驱动是

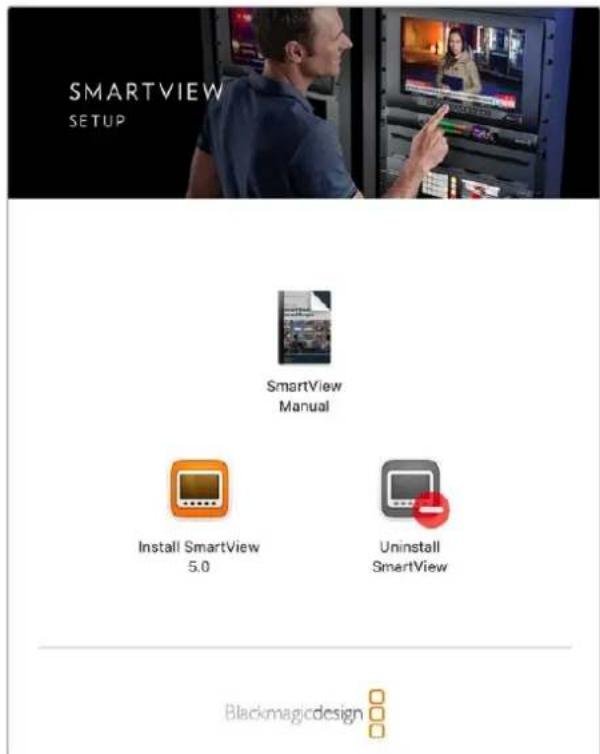

下 载 结 束 后 ，双 击 “ Install SmartView”图标运行安装程序。按照提示按下“Install”来安装该软件。

安装完软件后，在应用程序或程序文件夹中导航到“Blackmagic SmartView” 文 件 夹 ，双 击“SmartView Setup”。

Mac 计算机上安装，请运行下载文件夹中的SmartView.dmg文件， SmartView安装图标。 使用BlackmagicSmartViewSetup更新软件 安装并运行Blackmagic SmartView Setup后，点击监视器名称下方的设置图标。该软件可能会提示您

通过USB接口或以太网将SmartView或SmartScope和 计 算 机 连 接 ，然 后 运 行 Blackmagic SmartView Setup。

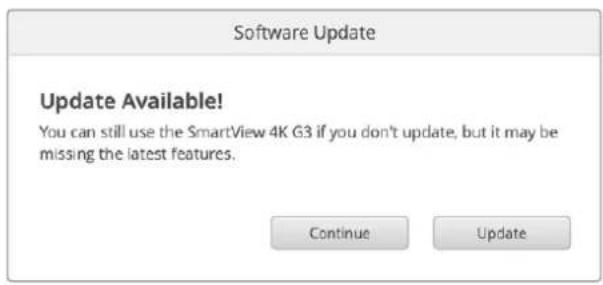

弹出对话框之后，点击“Update”（更新）。更新过程可能需要5分钟左右。

SmartView 已 完 成 更 新 ）消 息 ，

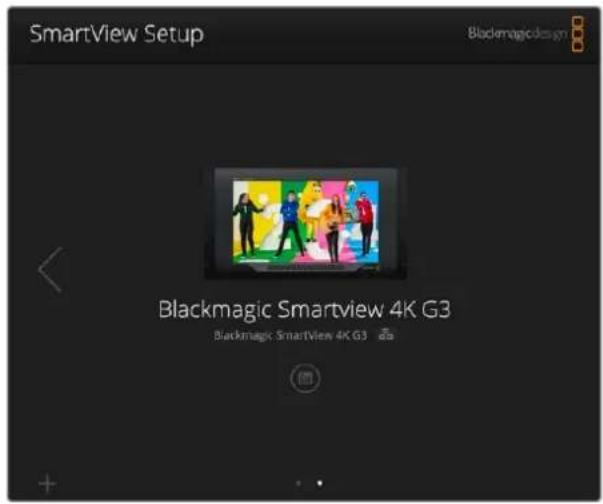

点击“Close”（ 关 闭 ）。 如果无需升级内部软件， Blackmagic SmartView Setup会打开监视器设置页面。 Blackmagic SmartView Setup

SmartScope 设备。如果有超过一台监视器连接到了您的网络，使用主页面两侧的箭头可在各个监视器间导航。为您的 监视器更新内部软件时，请确保监视器通过USB或以太网连接。

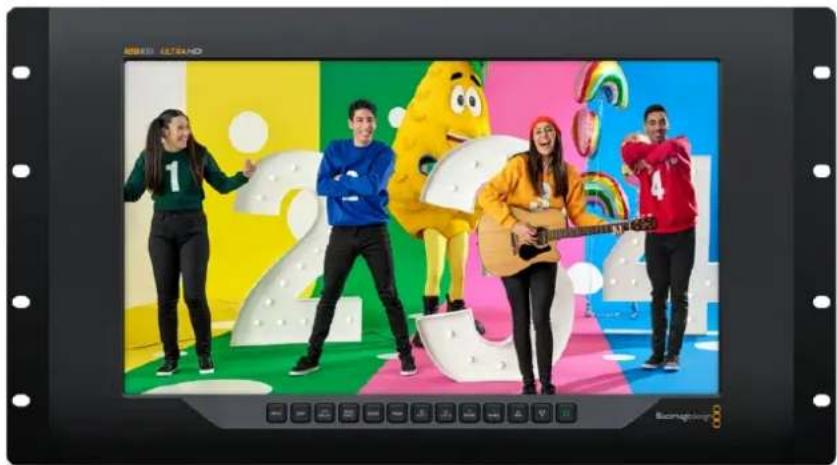

使用BlackmagicSmartViewSetup使用SmartView 4K G3 SmartView 4K G3是一款6RU大小的Ultra HD 12G-SDI广 播 级 监 视 器 ，可 显 示 SD和HD影 像 ，并 可 查

2160p60的Ultra HD视频。这款监视器拥有明亮的显示屏和超宽可视角度，画面生动清晰，能为 您带来准确对焦和色彩监看，并支持几乎任何视频格式。 SmartView 4K G3专为演播厅和户外播出环境设计，使用极其便捷。它的两侧设有众多接口，并支持 VESA安装标准，可安装在狭小空间，或固定于墙面以及显示器支架上。SmartView 4K G3可通过其内 置的控制面板进行操控，当您无法触及前面板时，它也可通过以太网实现远程控制。

两路多速率12G-SDI输入可让您在两个SDI源信号之间进行选择，其2110 IP 10G以太网端口可用于网络、

远程控制和ST 2110 IP视频，SFP光纤接口支持2110 IP视频和可选SDI。其他接口还包括用于现场制作的

Tally输 入 接 口 ，以 及 用 于 更 改 设 置 和 使 用 Blackmagic SmartView Setup进行内部软件更新的USB端口。

LUT ，您 就 可 以 将 您 的 SmartView

直接连接到摄影机上，以尽可能 接近调色成品的画面查看拍摄片段。SmartView 4K G3拥有两个级别的峰值对焦设置，可确保您的拍摄 镜头准确对焦。此外，它同时支持AC和DC电源，可提供不同电源连接选择，让您直接连接主电源，或连接 外部电池，在工作现场获得便携方案。 SmartView 4K G3是便携式以及演播室播出制作的理想监看方案，能以原生3840x2160像素分辨率显 示SD、HD以及Ultra HD视频。 备注 如果通过DC电源输入连接了外部电源，请确保您的外部电源输出可提供24瓦12伏电源。

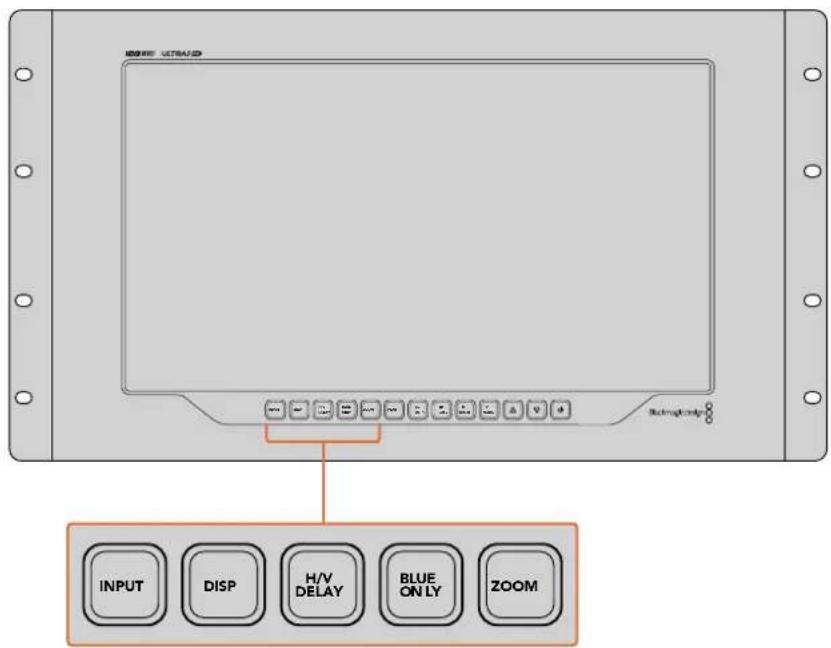

使用SmartView4KG3控制面板按钮 产 品 的 控 制 面 板 配 有 一 排 按 钮 ，可 快 速 调 整 各 项 设 置 。

按INPUT（ 输 入 ）按 钮 可 逐 个 浏 览 所 有 连 接 到 SmartView 4K G3两路12G-SDI输 入 接 口 、已 订 阅 的 2110 IP

SFP 模块输入接口上的视频信号。如果某路输入接口上未连接任何视频， SmartView 4K G3将为该路输入显示为黑屏。在各路输入间切换时，所连接的输入信号格式信息将短暂显示在监视

按下“H/V DELAY”按钮可快速确认您的SDI视 频 信 号 中 嵌 入 的 辅 助 数 据 。举 例 说 明 ，按 “ H/V DELAY” 按钮一次可查看水平辅助数据。再次按下“ H/V DELAY ”按钮可查看垂直辅助数据，该数据常用于隐藏

数字视频信号中的任何噪声在蓝色通道中都更为突出，因此使用“ BLUE ONLY ”纯蓝模式按钮可监控噪 点总量。这一模式可仅显示纯蓝通道，并以黑白图像的形式表现。这一黑白图像还可在检查摄影机对焦

使用“ZOOM”按钮可令摄影机获得清晰对焦。按此按钮一次可放大图像，以便清晰查看拍摄主体是否精 准对焦。再次按下该按钮可回到正常查看大小。 INPUT DISP H/V DELAY BLUE ONLY

PEAK ”按钮可启用峰值对焦功能，轻松检查摄影机对焦。该功能可在画面中锐度最高的部分显示明亮 的绿色边缘。峰值对焦强度共有两个级别，您可以连续按下“PEAK” 按 钮 加 以 切 换 。当 绿 色 边 缘 采 用 最 强 级别时，您可以确保摄影机对焦。 3DLUT1和3DLUT2 这两个LUT按钮可使用DaVinci Resolve生成的自定义3D LUT或者行业标准.cube LUT查 看 画 面 。按

LUT 。再次按下该按钮可禁用该 LUT 。更 多 关 于 如 何 在 SmartView

G3上使用3D LUT的 信 息 ，请 查 阅 “ 使 用 Blackmagic SmartView Setup加载3D LUT”部分的内容。 水平标记线和垂直标记线

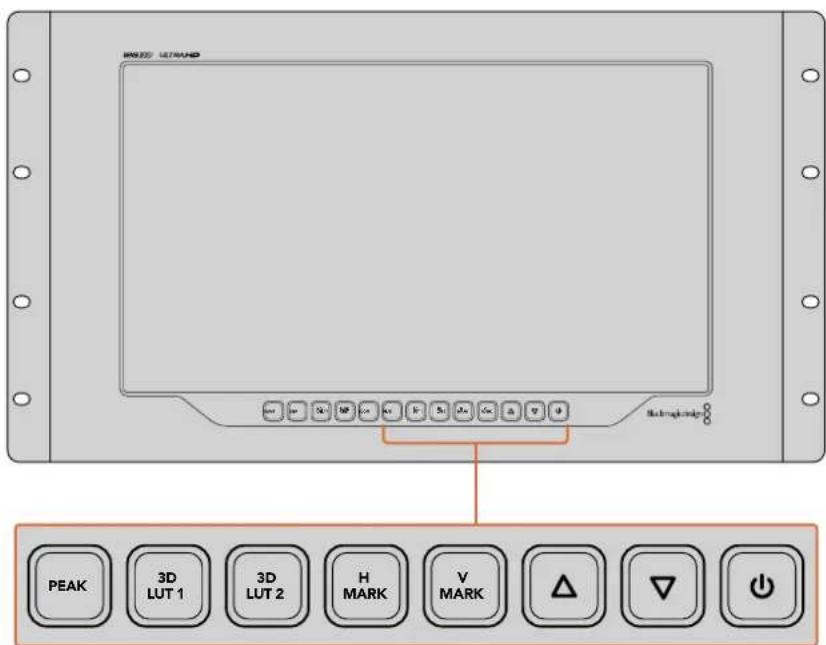

您可以使用“H MARK”和“V MARK”按钮来查看并编辑帧导栏。帧导栏能帮助您进行镜头取景和构图，

还能将重要信息或图文保持在屏幕安全区。由于不同型号的电视机会显示更多或更少的视频信号边缘， 因此查看安全区是一项非常有用的功能。安全区指的是不论使用何种型号的电视机或监视器，其屏幕中 都能始终查看到的画面区域。 要查看水平和垂直帧导栏，可分别按“

MARK ”按钮。要编辑帧导栏，请再次按下相应的按 钮使该帧导栏高亮显示即可。这样您就能使用上下箭头来编辑每个帧导栏标记的位置了。连续按下每个相 应按钮将确认您编辑的新位置。再次按下相应按钮可关闭帧导栏标记。 INPUT DISP H/V DELAY BLUE ONLY

当您编辑某项设置，例如调整显示器亮度或编辑帧导栏位置时，可使用上下箭头按钮。

按电源按钮一次可开启SmartView 4K G3。再 次 按 下 可 关 闭 设 备 。

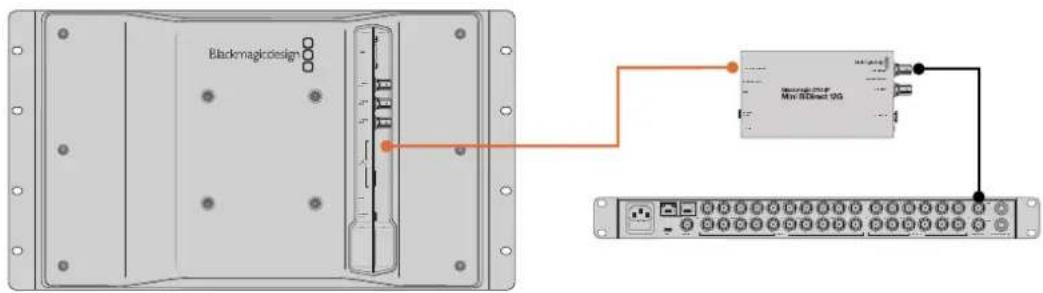

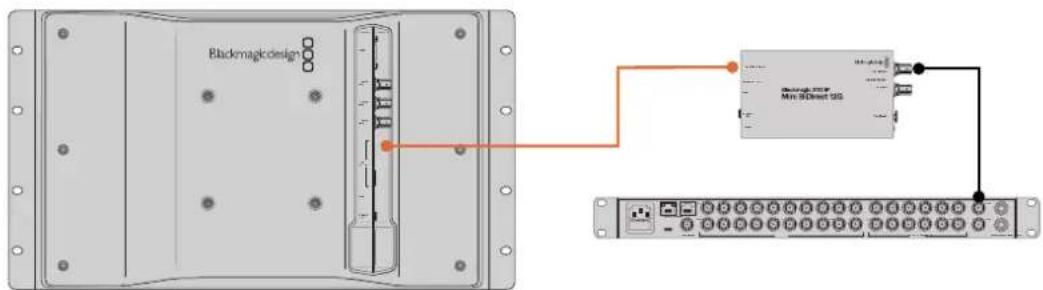

您可以通过10G以太网以高达2160p50 Ultra HD帧率发送无压缩ST 2110 IP视 频 ，就 像 在 SDI视频网 络 上 一 样 。对 于 2160p59.94

太网端口的数据速率才可。这是一个简单的“编解码”，它将像素从普通无压缩视频中使用的绝对量化级 别变成显示像素之间的差值。图像中的硬边缘处，它还可以降低这些像素的位深，因为它是不可见的。

SDI 信号，所以只需要移除很小一部分图像数据。针对高帧率 Ultra

10G 以太网的一大优势就是可以大大降低成本，因为产品简单且耗电量低。这使得

迷你转换器类型产品变成可能，并且以太网交换机成本也低得多，因为低成本的10G以太网交换机非常普 遍。您还可以使用已经安装在很多建筑里的 10G 以 太 网 铜 缆 ，甚 至 可 以 选 择 通 过 PoE

IP10视频 边缘检测器 视频数据切换 10到7bit舍入

Blackmagic IP10 的 信 息 ，包 括 开 发 人 员 文 档 和 参 考 软 件 ，请 访 问 Blackmagic

Converter 产 品 页 面 网 站 ，网 址 ： www.blackmagicdesign.com/cn/products/blackmagic2110ipco nverter#ip10codec 这些详细信息应该可提供足够具体的介绍，以便开发人员将Blackmagic IP10整合到其他产品中。

使用SmartView4KG3使用 SmartView Setup

使用Blackmagic SmartView Setup调整网络设置和订阅ST2110 IP视频流。

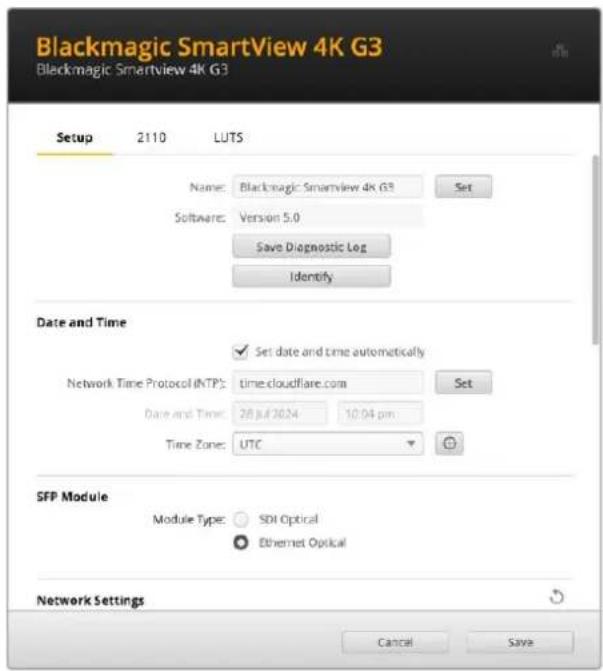

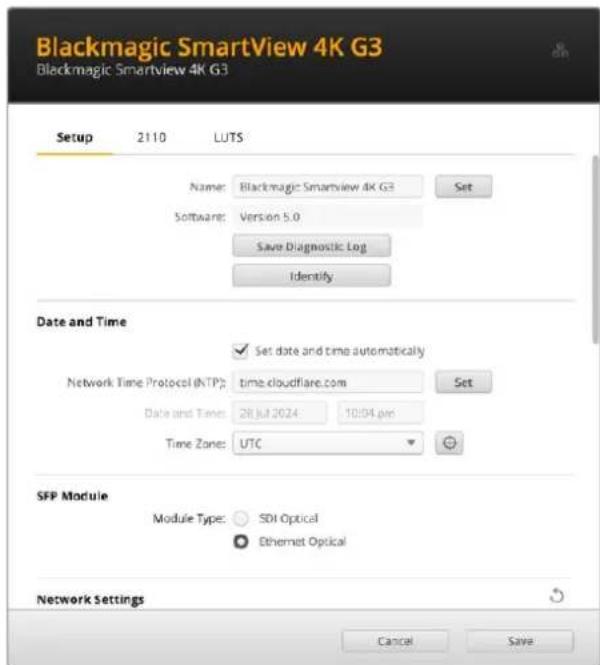

Setup ”（ 设 置 ）可 用 来 更 改 SmartView 的 名 称 ，更 改 网 络 设 置 ，显 示 SmartView 并查看SDI输出和Tally设置。 如果您有超过一台以上的 SmartView

，为其重命名可以更容易地在网络上进行识别。要更名称， 请输入名称并点击“Set”（设置）。您还可以通过点击“‘Identify”（ 识 别 ）按 钮 来 定 位 SmartView监视器。 选中后，所对应的SmartView边框会显示15秒的白色。

在“Date and Time”（ 日 期 和 时 间 ）设 置 中 ，勾 选 “ Set date and time automatically”复选框可自动设置 日期和时间。如果设置为自动调整日期和时间，您的显示器会使用NTP栏 中 设 置 的 网 络 时 间 协 议 服 务 器 。默 认的NTP服务器为time.cloudflare.com，您 也 可 以 手 动 输 入 另 一 个 NTP服务器，然后点击“Set”（ 设 置 ）。 如果要手动键入日期和时间，可使用这些输入栏键入日期、时间和时区。正确设置日期和时间可确保您的记录拥有和网络一样的时间和日期信息，并且可以防止和一些网络系统发生冲突。 SFP模块 SmartView

产 品 ，兼 容 以 太 网 和 SDI SFP 模 块 。如 果 您 使 用 SFP SDI Optical

和“Ethernet Optical”之间选择以确认所使用的SFP类型。

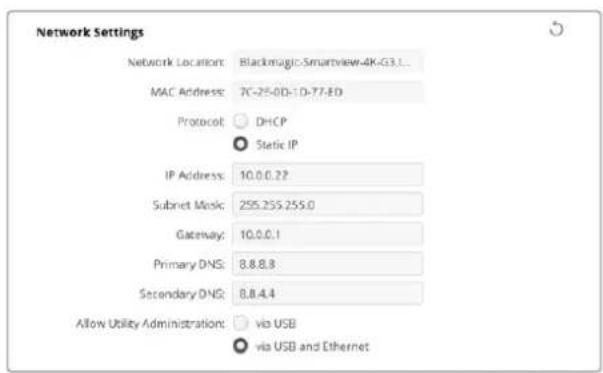

“Network Location”（网络位置）是将会出现在注册表中的SmartView 4K G3的 名 称 。它 会 根 据 设 置 实用程序顶部的识别名称而定。值得注意的是，数字前缀将被忽略。 MAC地址

Protocol”（ 协 议 ）设 置 中 ，DHCP和静态IP设置让您可以决定如何将转换器连接到网络。 DHCP SmartView

DHCP 即“动态主机配置协议”，是用 于网络服务器的协议，它可以自动寻找您的转换器并为其指派一个

议非常实用，它能轻松通过以太网连接设备，并且可以确保设备的IP地址不会相互冲 突。大部分计算机和网络交换机都支持DHCP。

选中“Static IP”（ 静 态 IP）选项后，您可以手动输入具体的网络信息。当您进行手动设置IP 地址以便让所有设备都能建立通信时，这些设备必须共享同一个子网掩码和网关设置。 使用静态IP时 ，如 果 网 络 上 其 他 设 备 的 IP地址具有相同的识别数值，就会发生冲突，导致设备无法连接。 如 果 遇 到 冲 突 ，只 要 修 改 该 设 备 IP地址的识别数值即可。 例 如 ，如 果 发 生 冲 突 的 地 址 是 192.100.40.30，可 将 最 后 一 段 改 成 30以外的任何数字。如果新改的数字也 被使用，可继续更改直到找到未被其他设备使用的唯一数字。

Allow utility administration”（允许实用程序管理）设置中，启用“Via USB”可将设置更改为仅限通

USB连接的计算机。这样将避免任何连接网络的人意外修改设置的情况。

SDI 视频信号。要保持与其他播出设备的兼容性，请为直接推流

3G-SDI选择A级，为双通道多路复用3G-SDI选择B级。

Tally 勾选“Enable Tally Override”（ 启 用 Tally边 框 ）选 项 可 在 Blackmagic SmartView 4K G3上启用Tally 边 框 。该 功 能 兼 容 Blackmagic URSA Mini Pro 4.6K、URSA Mini Pro 12K和Blackmagic URSA Broadcast G2等摄影机。 将摄影机的SDI输出连接到ATEM切 换 台 ，以 及 SmartView 4K G3的输入1或者输入2上 。将 ATEM切换 台的节目输出连接到摄影机的SDI输入上。

ATEM切换台将摄影机画面切换到节目输出时，SmartView 4K G3上就会出现红色Tally边框， 当摄影机画面切换到预监输出时， Tally边框就会显示绿色。

当操作SD视频时，您可以勾选该窗口，将视频变换从而进行显示。 要调整显示器亮度，左右拖动控制滑块，或在数字栏键入百分比亮度值。

恢复到出厂时的设置。按下“ Set ” 后 ，设 备 会 弹 出 确 认 信 息。如要继续，请点击“Reset”进行重置。

2110选项卡提供了指派SMPTE 2110 IP视频流设置以及PTP时钟设置。

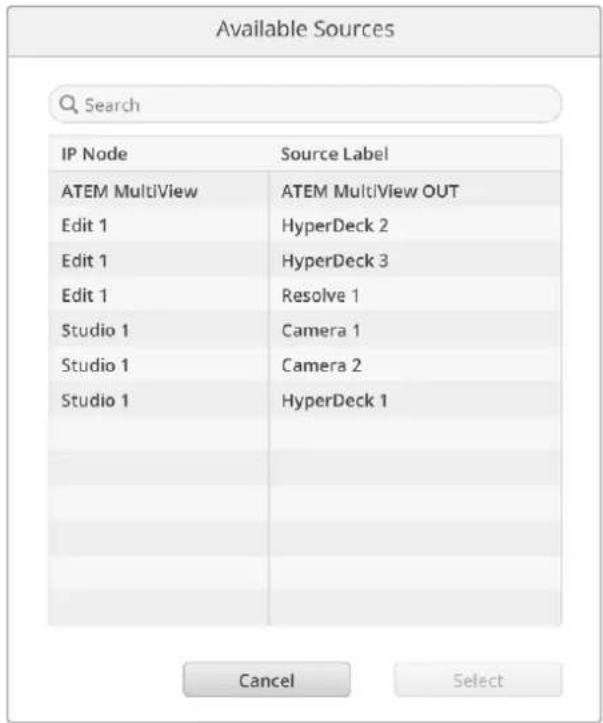

2110接收器设置 通过“2110 Receiver”（ 2110接 收 器 ）设 置 为 SmartView 4K G3指派输入信号源。 指派接收到流媒体步骤如下： 点击接收器栏右侧的放大镜图标。软件会弹出一个窗口，上面会列出网络中所有可用的

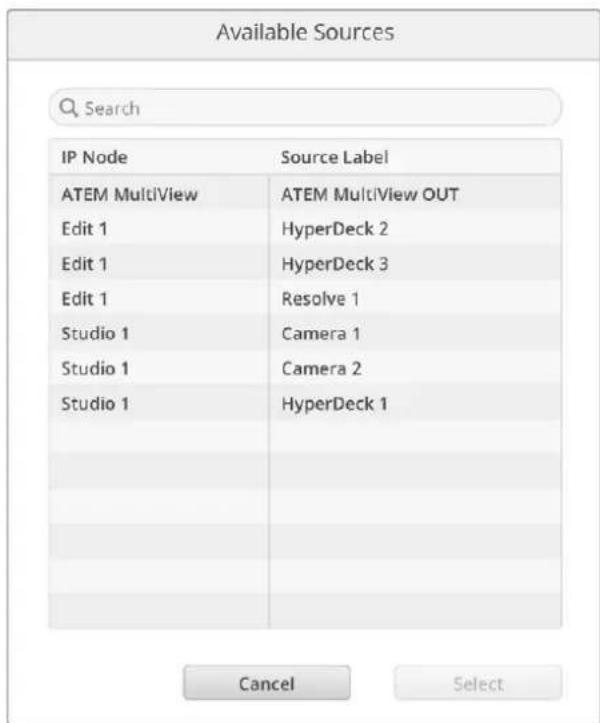

从列表中选择一个可用的流，并点击“ Select ”（选择）按钮。软件会关闭窗口，并返回设置实用程序 的2110选 项 卡 界 面 。现 在 您 应 该 可 以 在 SmartView监视器上看到接收的信号源。

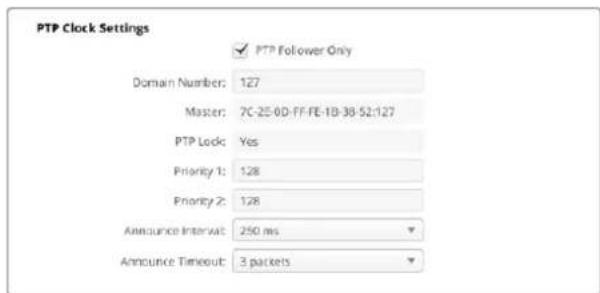

使用SmartView4KG3PTP时钟设置 “PTP Clock Settings”（ PTP时钟设置）可用于配置PTP Grandmaster（PTP主 时 钟 ）的 相 关 设 置 。

PTP Follower Only ”模式以防止时间冲突。如果将监视器连接到 Blackmagic

3x3G Converter等另一个2110 IP设 备 时 ，请 勾 选 “ PTP Follower Only”复选框。

Domain Number ）域 编 号 。通 常 是

Master地址栏会显示PTP Grandmaster的MAC地 址 。这 可 以 是 单 独 的 Grandmaster，或 者 是 Blackmagic 2110 IP Converter 3x3G等IP转换器。 PTP锁定 当监视器通过以太网锁定到 PTP时 钟 时 ，“ PTP Lock”（ PTP锁 定 ）栏 将 会 进 行 确 认 。

当SmartView 4K G3未设为“PTP Follower Only” 模 式 时 ，可 以 是 PTP Master。使 用 Priority（优先级） 可以设置成为Master的设备优先级。数字越小优先级越高。

毫秒传输一次同步消息。如果要更改消息发送频率，可使用菜单来选 择一个不同的时间。报文间隔和报文超时的可用范围具体根据您的PTP Grandmaster而定。 NMOS注册表 NMOS Registry（NMOS注册表）IP可以手动输入，也可以自动检查并自动发现网络中的NMOS注册表。

SmartView 4K G3可使用3D LUT来监看您的视频。这样能便于您使用专业的校准LUT来校准您的 SmartView 4K G3，或者以尽可能接近最终调色成品的画面来查看您的视频。您还能使用3D LUT来尝

由于SmartView 4K G3支持以.cube作为文件扩展名的行业标准LUT文件，您甚至还能加载由DaVinci Resolve生成的自定义LUT。更 多 关 于 生 成 LUT文 件 的 信 息 ，请 查 阅 DaVinci Resolve操作手册。

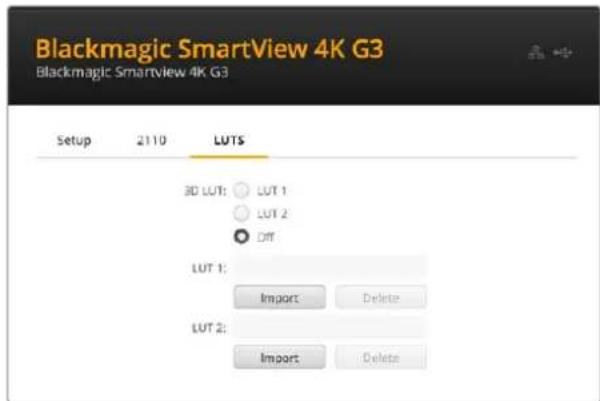

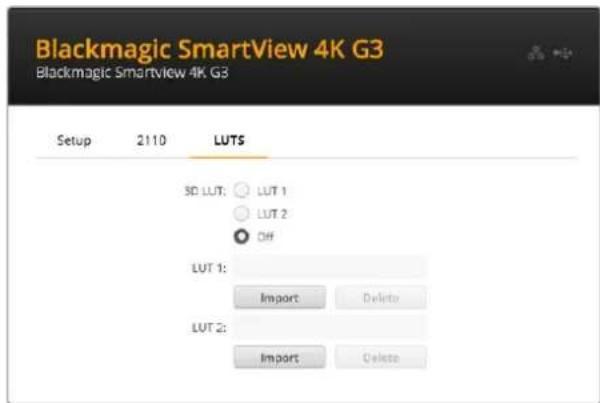

按“Load LUT 1”加载按钮。系统将弹出窗口询问您想要加载的LUT文 件 的 位 置 。选 择 相 应 的 . cube LUT文 件 ，然 后 按 “ Open”（ 打 开 ）按 钮 。

要查看您刚才加载的LUT，可 按 SmartView 4K G3控制面板上的“3D LUT 1” 按 钮 。再 次 按 下 该 按

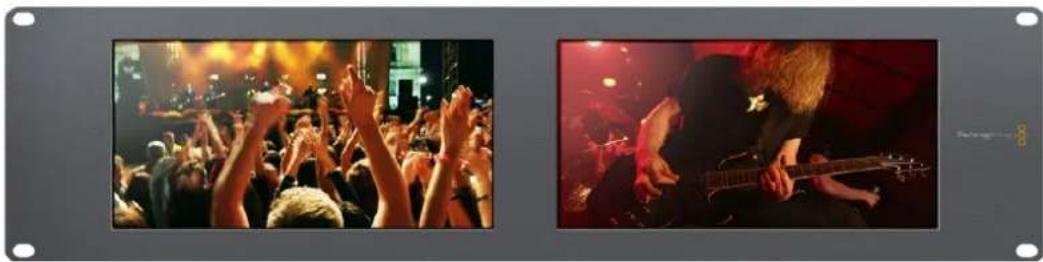

使用SmartView4KG3SmartView和SmartScope Duo 4K SmartView Duo和SmartScope Duo 4K是搭载两个独立8英寸LCD屏幕的双监视器设备。这样可以 让您同时监看两个独立的视频信号，或者将同一个输入环通到两个屏幕上。 SmartView Duo

HD 1080p30，SmartScope Duo 4K支持所有HD格式和帧率以及上至2160p30的Ultra HD视频。 本手册这一部分的内容将介绍如何在SmartView Duo或SmartScope Duo 4K上设置和更改设置。

SmartScope设 备 ，并 在 SmartView Setup软 件 主 页 上 显 示 。如 果 您 的 网 络 中 连 接 了 多 台 Blackmagic 监视器，请点击主页两侧的左右箭头图标选择需要调整的监视器。如果您的 Blackmagic USB连接，那么监视器名称边上会显示一个USB图标。 调 整 设 置 时 ，请 选 择 通 过 以 太 网 或 USB连接的监视器，然后点击监视器名称下方的设置图标。该操作将 会打开您所选监视器的设置页面。设置妥善后，请点击“ Save ”按钮来保存您的设置并回到 SmartView Setup主页。 更多关于Blackmagic监视器的可用设置及其应用的内容，请参考下文。更多关于使用Blackmagic SmartView Setup配置网络设置的内容，请参考“调整网络设置”章节。

要为每台监视器调整设置和显示，请务必通过以太网或USB连 接 设 备 。点 击 SmartView Setup主页左右 两侧的箭头图标来选择您想要设置的监视器，然后点击监视器名称下方的设置图标。设置页面将自动进 行 自 定 义 调 整 ，以 便 与 您 所 选 Blackmagic监视器所支持的功能相配套。 左右拖动滑块调节亮度、对比度以及饱和度设置。请检查设置， 以便清楚查看到您所选择的监视器。 SmartView和SmartScopeDuo4K调整 使用SmartScope或SmartView Duo时，请根据情况勾选“Left Monitor”（ 左 侧 监 视 屏 ）、“ Right Monitor” （右侧监视屏）以及可进行同时调整的“Both Monitors”（两侧监视屏）选项来选择想要调整的监视屏。

Both Monitors”设置之后，所有针对亮度、对比度以及饱和度所应用的调整会对SmartView Duo 和SmartScope监视器同时生效。

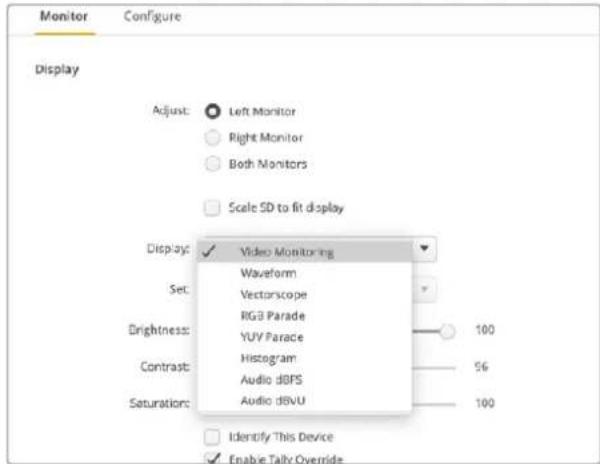

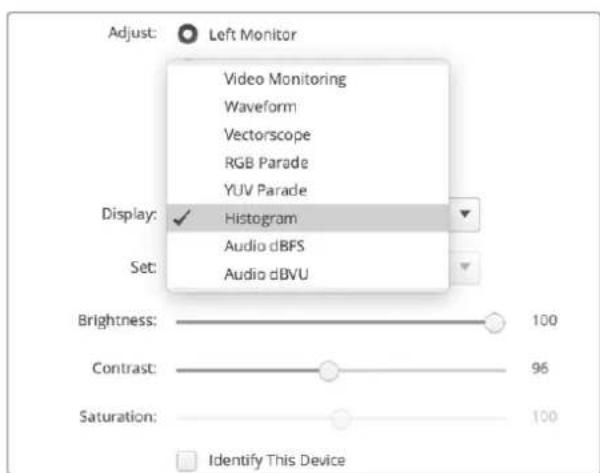

使用SmartScope时 ，“ Display”（显示）下拉菜单可提供不同示波器供您选择。如要监看视频画面，请选 择“Video Monitoring”（ 视 频 监 看 ）。

使用SmartScope监 看 标 清 视 频 时 ，“ Set”（ 设 置 ）菜 单 可 用 来 选 择 4:3或16:9宽高比用于视频监看显示。 “Set”菜单可为选中显示器提供更多选项，如矢量图、音频dBFS以及音频dBVU等。

Video Monitoring（视频监看）：视频画面监看可在4:3或16:9宽高比之间选择。 当 监 看 宽 屏 变 形 标 清 视 频 时 ，请 选 择 16:9宽 高 比 。当 监 看 传 统 4:3标 清 视 频 时 ，请 选 择 4:3宽高比。

Audio dBFS（音频dBFS）：选择一对音频通道来监看相位。

Audio dBVU（音频dBVU）：选择一对音频通道来监看相位。 监看变形标清视频时，请设置为“

亮 度 、对 比 度 以 及 饱 和 度 调节滑块可应用不同的Brightness（ 亮 度 ）、Contrast（ 对 比 度 ）及 Saturation（饱和度）设置。具体可用 设置视SmartView和SmartScope型号而定。

定监视器均会显示白色边框。通过网络连接多台SmartView和SmartScope设 备 时 ，使 用 这 一 设 置 后 所

如果使用这一设置的同时结合使用“Both Monitors”（两侧监视屏）选项，那么SmartView Duo或 SmartScope Duo 4K的两块监视屏上会同时显示白色边框。 左右拖动滑块调节亮度、对比度以及饱和度设置。检查“ Identify This Device ”（识别这台设备）设置，以便清楚查看到您所选择的监视器。

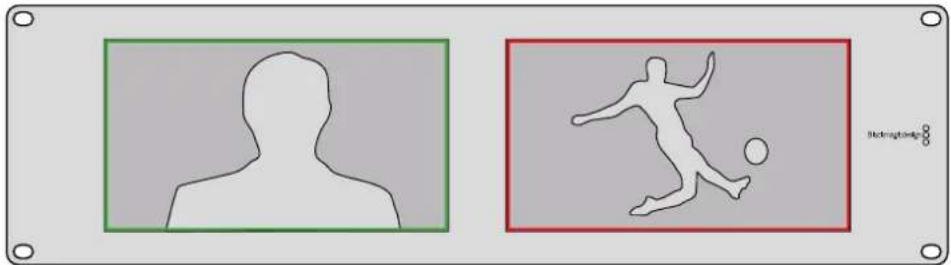

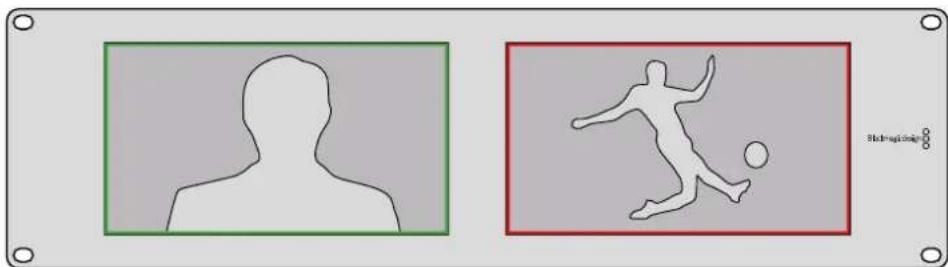

ATEM切换台的节目输出连接到摄影机的SDI输入上。 ATEM切换台将摄影机画面切换到节目输出时，SmartView Duo或SmartScope Duo 4K上就 Tally边框，当摄影机画面切换到预监输出时，Tally边框就会显示绿色。

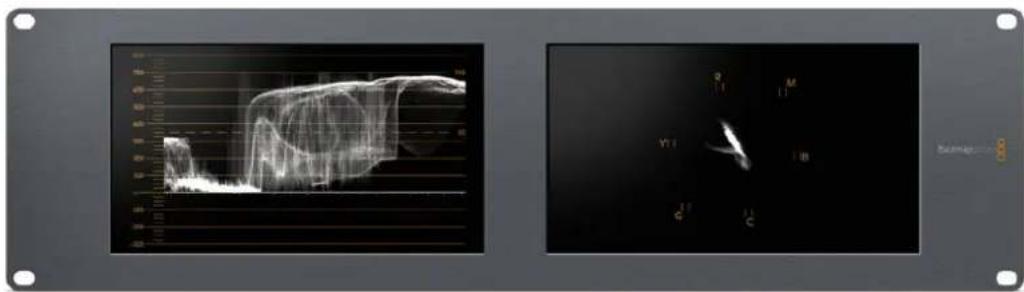

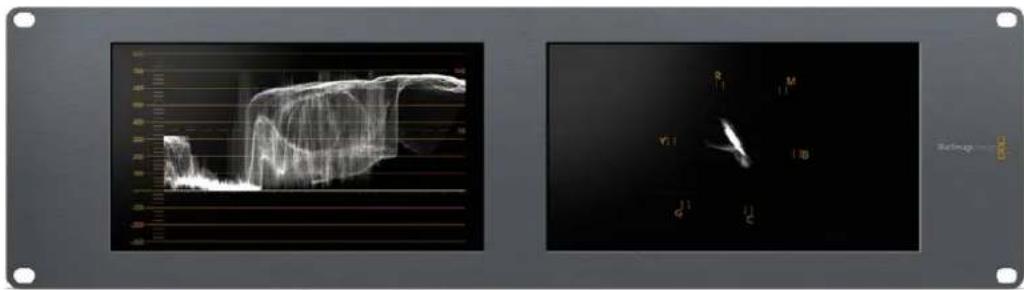

以前，广播级电视机和后期制作示波器都是非常昂贵的自定义方案，而且它们一次只能监看一种波形， 屏幕也十分狭小。有些示波器外形欠佳，无法向客户展示。

，您可以再获得额外的波形监视器，通过两块监视屏实时监看视频信号的各类 指 标 。您 在 Blackmagic SmartView Setup 中对输入信号所做的任何调整都能立即通过 SmartScope Duo 4K查看到。此外，每路输入信号都可经由SDI环通输出到任意一个监视屏上，也就是说，您可以使用 左边的监视屏接收信号，使用右边的监视屏显示该信号的示波器。 SmartScope Duo 4K所显示的示波器可通过Blackmagic SmartView Setup软 件 选 择 。从 “ Display” （ 显 示 ）菜 单 中 选 择 需 要 监 看 的 示 波 器 。 接下来的几页中，本手册会向您介绍各类示波器的含义及用途，以便您进一步了解并对其加以充分利用。 使用SmartScopeDuo4K使用 Blackmagic SmartView Setup Blackmagic SmartScope Duo

Video Monitoring ”（视频监看）显示具有准确和便捷的特点，您可以监看到 SmartScope

如果输入信号是SD，那 么 在 “ Set”（ 设 置 ）菜 单 中 有 4:3左右加黑边或16:9两种显示模式可以选择。您对 LCD屏幕的“Brightness”（ 亮 度 ）、“ Contrast”（ 对 比 度 ）或 “ Saturation”（ 饱 和 度 ）所 做 的 任 何 更 改 都 会立即体现在画面上。请注意，这些设置改动只对监视屏有效，并不会影响视频信号。因此各类示波器也 不会因为改变了饱和度或亮度等而受到影响。 您还能将其中一个监视屏设置成“ Video Monitoring ”（视频监看），而另一个监视屏用于监看示波器。要

进 行 这 一 操 作 ，请 使 用 一 根 短 连 接 线 将 “ MONITOR 1”这一侧的SDI OUT环通输出接口连接“MONITOR

Set ”选项中进行选 择 ，从 而 以

视频。监看变形 标 清 视 频 时 ，请 设 置 为 “

Video Monitoring ”（视频监看）显示设置能呈现电视机或监视器屏幕所显示的视频信号。

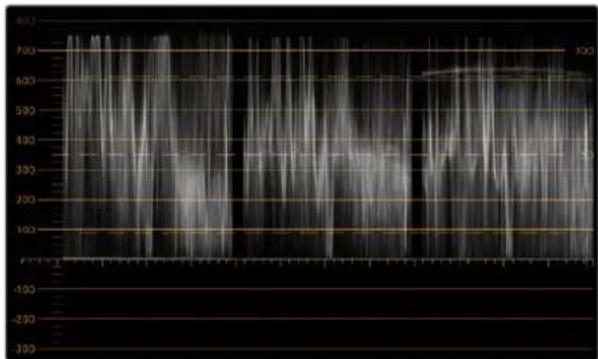

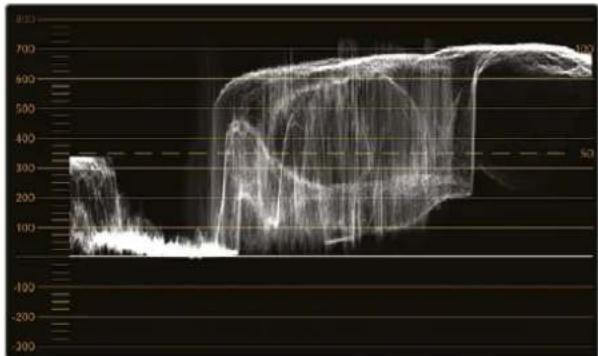

使用SmartScopeDuo4K波形显示 “Waveform”（波形）显示可提供和传统亮度波形监视器类似的数字编码波形，可用于监看和调整视频信

传统的亮度波形监视器只支持复合模拟标清视频。但是， SmartScope Duo

Ultra HD、HD和SD，因此即使您在监看高清数字视频格式时也可以轻松调整亮度电平从而确保一致。 从Blackmagic SmartView Setup软件的“Display”（显示）下拉菜单中选择波形。请务必确保波形中的 黑色部分不低于0%，白色部分不高于100% ，否 则 会 存 在 非 法 亮 度 值 。 波形监视器可将画面信息以图形的方式呈现出来，显示画面中相同位置所对应的亮度值。举例说明，如果 图像中的天空部分出现过曝，那么波形图中对应的水平位置也会有相应显示。 不同的视频素材，其波形显示各有不同。如果您监看的视频具有较高的对比度，那么波形图在中灰部分 就可能不会有任何数值显示。下图所示的是曝光均匀的图像波形，该图左侧有一小块黑色区域，而较为明 亮的部分则分布在画面中部到右部。 波形视图可反映出亮度值

Display ”（ 显 示 ）设 置 中 选

Waveform ”（波形）选项来查看您视频信号中的亮度值信息。

使用SmartScopeDuo4K矢量示波器

Vectorscope ”（矢量）示波器以矢量视图方式体现视频信号中的不同颜色。请根据设备所使用的彩条测 试信号标准，从Blackmagic SmartView Setup的“Set”（ 设 置 ）菜 单 中 相 应 选 择 100%或75%。 有些使用者认为矢量示波器可用来检查非法电平，这一认识是错误的。非法色彩需使用分量RGB波形显示 才能检查。因为您需要同时有色度和亮度两种信息才能检查非法电平，所以矢量示波器并不适用。例如， 视频中接近黑场和白色的颜色饱和度没有浓艳的色彩饱和度高，这些色彩可在中性灰中使用。由于矢量示 波器只显示颜色，并非亮度数值，因此无法用于专门检查非法色彩。 矢量示波器显示最适合用来检查老式模拟录像带中的色彩电平，以帮助您调整色度电平。只要播放录像带 中的彩条部分，然后调整色度和色相设置，将视频的色彩限定在矢量图标线的方格内即可。 此外，由于矢量示波器能直观反馈视频的白平衡设置是否正确及是否出现偏色，因此还十分适合在调色时 使用。如果视频存在偏色现象，矢量示波器显示会从中间向外偏移，您可能会见到两个中心点。通常情况 下，消隐的视频信号会在矢量示波器中心形成一个点，这是因为消隐的视频是不带任何色彩黑场视频。 消隐可提供十分有用的参照点，有助于识别出无任何色彩信息的黑场视频区域。 如果您的视频存在偏色问题，就会发现矢量示波器中的暗部会偏离色彩并偏离中心。偏离的程度代表了 视频中偏色的程度，您可以看到视频中亮部和暗部细节部分的偏离情况。因此Vectorscope（矢量示波 器）显示能移除偏色并重新得到恰当的白平衡值。 矢量示波器能让您使视频中的颜色看起来尽可能艳丽，但不会不小心在暗部和亮部造成不必要的偏色。 虽然色彩平衡可通过RGB分量显示以及矢量示波器显示监看，但是通常后者较易发现色彩平衡问题。 当为素材中的肤色部分，尤其是人物面部进行调色时，请尽量将矢量示波器中的暖色调饱和度线条与指 向十点钟方向的轴线对齐。这条轴线俗称“Fleshtone Line”（肤色轴线），它是以皮肤表层下的血色为基 准的。因此，肤色轴线可用于针对肤色瑕疵的校准，让演员的拥有自然肤色。 图中的矢量示波器显示出指向十点钟方向的“肤色轴线”。

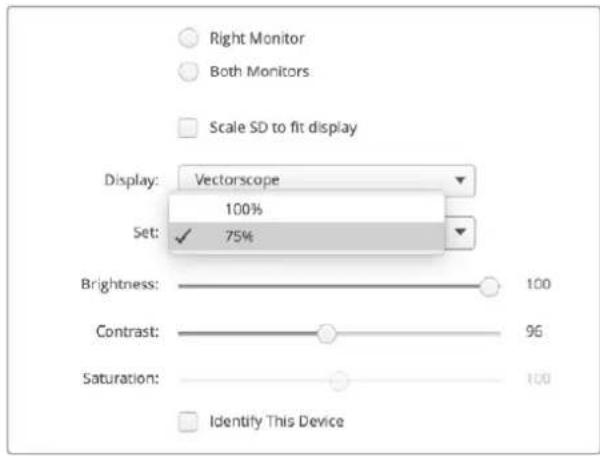

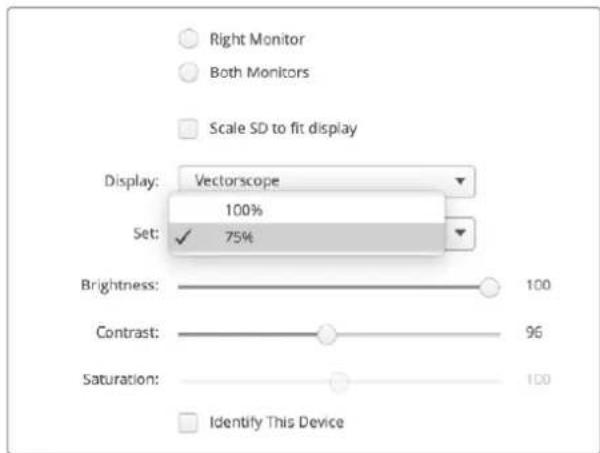

使用SmartScopeDuo4K将“ Vectorscope ”（ 矢 量 示 波 器 ）设 置 为

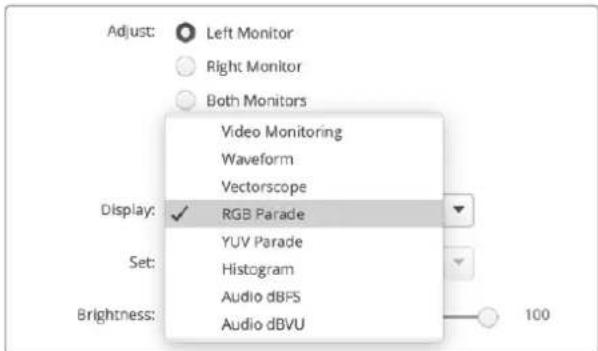

RGB和YUV分量显示十分适合调色、检查非法色彩以及检查电平时使用。 调 色 时 ，从 Blackmagic SmartView Setup的“Display”（ 显 示 ）菜 单 中 选 择 “ RGB Parade”（ RGB分 量 ）。 RGB分量视图可单独显示红、绿、蓝色彩通道的全高图，能对每个通道进行单独监看使得调色变得简单直 接，而且也能更容易检查视频信号中暗部、中间调以及亮部的平衡。RGB Parade（RGB分量）能让您注意 到红、绿、蓝色彩通道中常见的各个细节，从而更好地控制色彩平衡并移除偏色。 调色的时候有一点很重要，就是要确保视频的电平达到饱满但不出现裁切现象。如果您想要提高视频电平， 请务必确保其不超过RGB限度，否则会产生非法电平。虽然有些设备不允许生成非法的100%RGB电平， 但是还是有设备会依然允许生成非法电平的。 SmartScope Duo

能在产生非法电平时予以即时反馈。 黑电平和白电平都有可能出现非法视频。有些调色系统可以把黑电平降低到

%黑场以下。如果发现非法 黑 电 平 ，只 需 调 高 “ Lift”或“Gain”即可消除非法黑电平，同时请检查100%刻度，以确保整体视频信号的 亮部未超标并产生非法色彩。 若要检查YUV电 平 ，请 在 “ Display”（ 显 示 ）菜 单 中 选 择 “ YUV Parade”（ YUV分 量 ）。这 一 视 图 非 常 有 用 ，

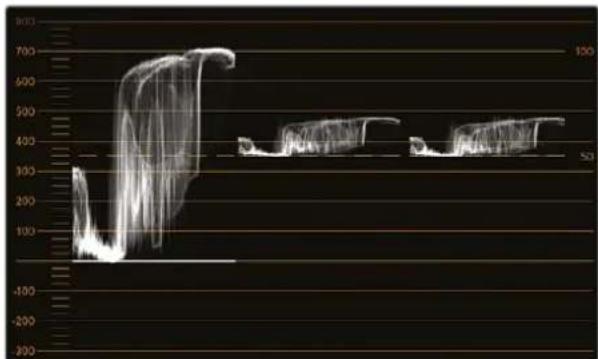

Chroma （色度值）分开了，这正是电视播出机构视频信号的格式。左边的波形 表示亮度信息，第二个和第三个波形显示色度信息。YUV分量视图很适合将视频信号的色度值和彩条测试 图案进行校准，从而确保色彩准确性，以便让播出信号可以在电视机上显示。 调色是不断调整颜色达到最佳图像效果，并保证不出现非法电平的过程。

使用SmartScopeDuo4K调色术语 暗部 – 视频信号中的黑电平 中间调 – 视频信号中的中灰电平 亮部 – 视频信号中的白电平 RGB

Display ”（ 显 示 ）菜 单 中 选 择

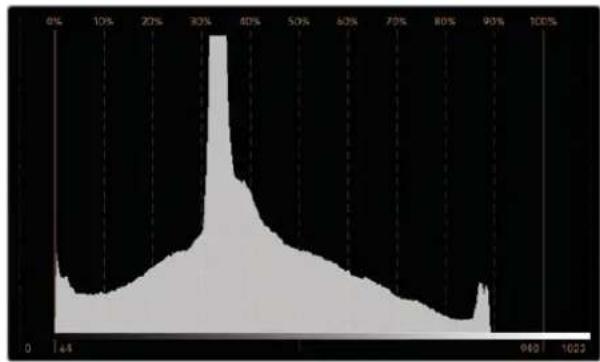

使用SmartScopeDuo4K直方图显示 “Histogram”（直方图）显示对于平面设计师以及摄影师来说并不陌生。直方图反映的是亮部和暗部信 息的分布，让您能监看到视频中亮部和暗部细节接近被限幅的程度。直方图能让您直观地监测到视频中 Gamma值的变化所产生的影响。 视频暗部显示在屏幕左侧，亮部显示在右侧。视频在直方图中的波形一般都介于0%到100% 区 间 。视 频 的波形低于0%或超过100%的部分会发生裁切。拍摄时应尽量避免出现视频限幅，因为如果您之后需 要进行较好的调色，那么画面中暗部和亮部的细节必须要同时保留。拍摄时，将视频波形控制在黑场裁 切以上，白场裁切以下，这样才能在之后的调色环节获得最大限度的还原力，避免出现暗部和亮部模糊

调色时，您可能需要对视频进行限幅，此时直方图可反映视频限幅后的效果及限幅的幅度。您甚至可使用 Gamma曲线来达到类似效果，减少限幅的同时保留更多细节。 虽然直方图可用来观察暗部和亮部的非法信息，但是它不能用于监看非法电平。直方图并不显示颜色，因 此即使您的视频中存在非法色彩，它也只显示合法电平。RGB Parade（RGB分 量 示 波 器 ）才 是 最 适 合 监 看非法色彩电平的波形显示，因为它能反映视频信号中的色彩和亮度两种元素。

Histogram ”（直方图）设置可显示视频中亮部到暗部的信息分布

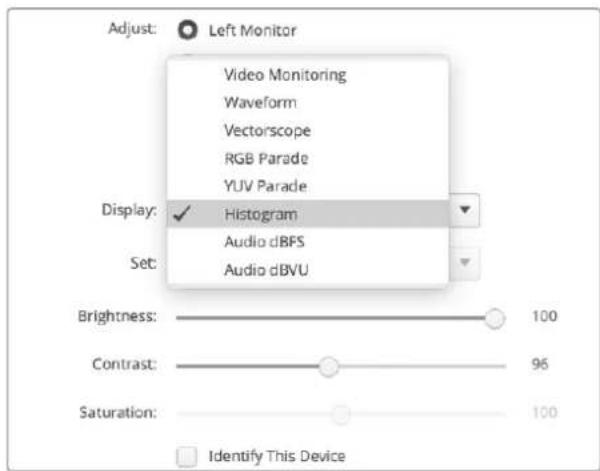

Display ”（ 显 示 ）菜 单 中 选

Histogram ”（ 直 方 图 ）显 示

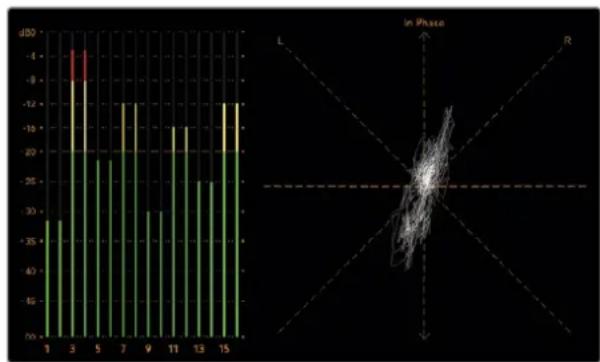

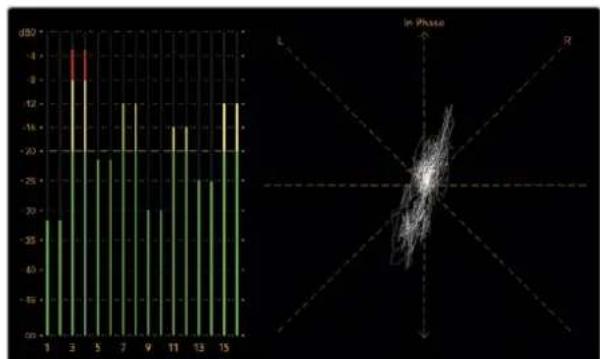

使用SmartScopeDuo4K音频表显示 “Audio”音频表显示可以告诉您SDI视 频 信 号 中 嵌 入 音 频 的 电 平 。共 有 多 达 16组 嵌 入 式 音 频 可 被 解 嵌 ，并 能以dBVU或dBFS格式显示。

VU表可显示平均信号电平，它使用方便，在老式设备中也较为常用。VU表依照SMPTE （电影电视工程师

协 会 ）建 议 的 基 准 电 平 ，将 1kHz的声音测试信号校准为-20 dBFS。 dBFS是衡量数字音频信号整体情况的必要工具，它在如今的数字设备中十分常见。 右边的音频示波器可监看音频的两个通道，通道选择可通过Set（设置）的菜单中完成，如CH 1 & 2（1号和

号 通 道 ）等 。音 频 示 波 器 使 用

轴视图来表示，这样您便能清楚查看音频 平衡、异相情况以及音频轨道是单声道还是立体声等。单声道音频表现为一条垂直的“

直线。如果该直线显示为横向，这就表示您的音频出现“ out

phase ”（异相），这样就有可能在发送到下 游设备时出现音频抵消，即音频缺失。音频相位问题在大型设备中经常出现，通常由错误连接线缆导致。 监测立体声信号时，右侧音频示波器线条会以扇形展开显示左右音频通道不同之处。音频轨道中含有的 立体声越丰富，该线条的展开幅度就越趋向圆形。如果音频中包含的立体声内容为最小值，那么该示波器 线条便会集中在纵坐标附近。 对话音频通常表现为一条竖线，而含有大量立体声的音乐音频会在音频表显示中呈现出扩张的形状。 这是因为单声道音频是L+R，显示在纵坐标上，而立体声内容为L-R，显示在横坐标上，从而加以区分。 音频表显示的峰值电平和音频平衡

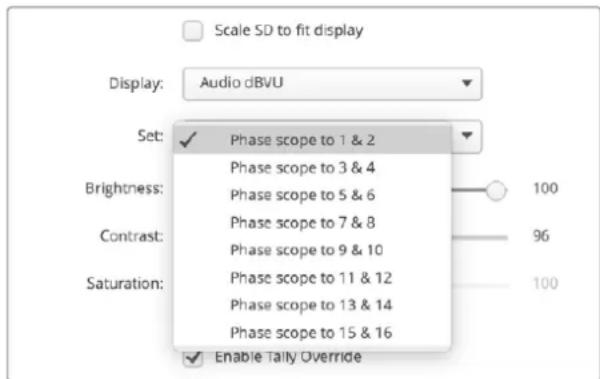

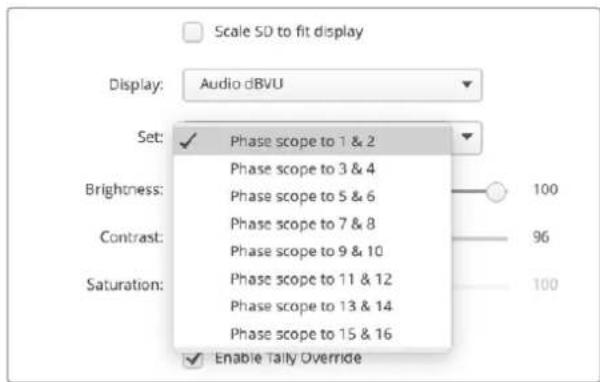

Set ”菜单来选择需要监听的某一对音频通道

使用SmartScopeDuo4K网络设置

建议您为监视器更改名称，这样能便于区分网络中的各台 SmartView Duo

“现场摄影机1和2” 、“ 多 画 面 分 割 输 出 ” 、“ 4K信号”等等。 请确保监视器已通过以太网或 USB 连接，这样才能更改监视器名称。运行 Blackmagic SmartView Setup 软件，并点击监视器名称下方的设置图标。使用“Configure”（ 配 置 ）选 项 卡 在 “ Details”（ 细 节 ）区 域 编 辑 监视器名称。若软件检测到名称无效，您正在输入的名称旁边将出现警告图标。若名称有效，将出现一个 勾。在您的计算机键盘上按回车键以确定名称更改。

您的Blackmagic监视器必须通过USB连 接 至 计 算 机 ，才 能 在 Blackmagic SmartView Setup中更改网 络设置。网络设置不能通过以太网连接进行更改。 默 认设 置下，SmartView Duo和SmartScope Duo使用DHCP可自动从网络中获取IP地 址 。如 果 网 络

SmartScope 监 视 器 ，可 能 是 设 备 没 有 通 过 DHCP

为每个设备手动配置合适的网络设置，步骤如下：

通过USB将Blackmagic SmartView Duo或SmartScope Duo连 接 至 您 的 计 算 机 ，运 行 Blackmagic SmartView Setup软件。

您所连接的监视器将自动显示在 SmartView Setup 软 件 主 页 中 ，其 名 称 旁 边 将 显 示 一 个 USB

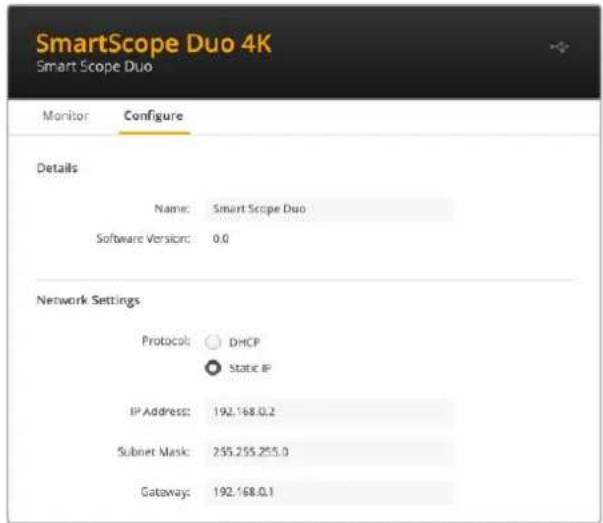

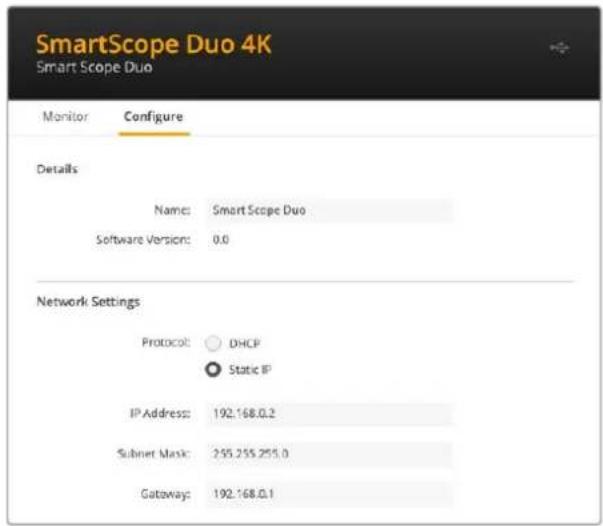

勾选“Static IP”（ 静 态 IP）复选框，并填写IP地址和网关地址。请询问您的系统管理员获取一个空余 IP地址，从而避免网络中的IP地址冲突。

填 写 完 地 址 信 息 后 ，点 击 “ Save”（ 保 存 ）。

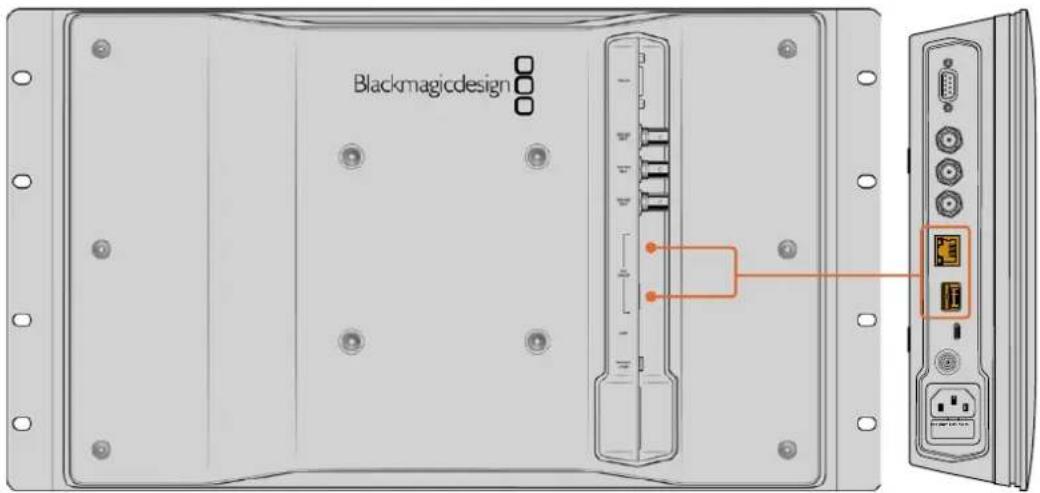

使用SmartScopeDuo4K连接到网络 将SmartView或SmartScope联网后，您可以遥控调整多台设备的监视器设置。 SmartView和SmartScope的监视器无需配置即可显示视频，但需要在部署之前设调整好网络设置。网 络设置只能通过USB接口连接计算机才能配置。 将计算机直接连接到以太网之后便可远程控制监视器配置。进行这一配置无需网络切换，因此十分适合 您进行快速安装和设置准备。如要连接更多设备，只需将各设备环通输出Ethernet OUT（以太网输出接 口）以菊链式连接即可。请为联网的所有设备连接电源。如果您想连接多台设备，但是不想使用现成的工作室网络

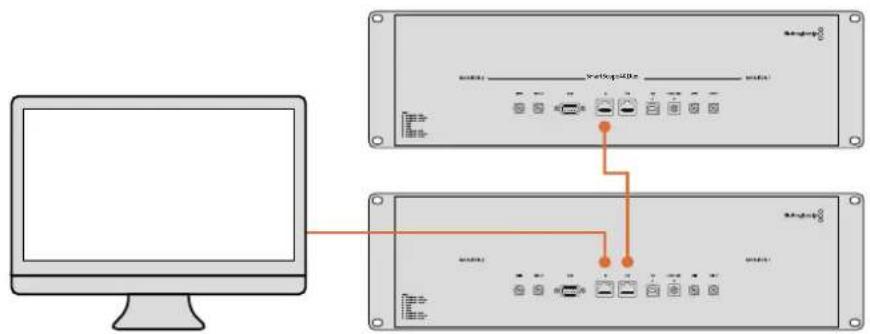

地 址 ，或 者 您 没 有 现 成 的 网 络 ，只 需 将 它 们 直 接连接到计算机上的以太网端口即可。这也是将SmartView和SmartScope设备连接到以太网的最快 方法，因为您不需要在网络交换机之间部署任何线缆。 您可以无需经由网络交换机，直接将设备连接至计算机的以太网端口。其余设备可通过菊链式相连，因此无需在交换机上连接多条线缆。请务必为所有设备连接电源。SmartScope 4KDuo 端到端2110IP连接示意图 SmartView 4K G3可直接连接至Blackmagic 2110 IP Converter接收2110 IP流 媒 体 。下 图 中 ， ATEM 切换台的多画面分割输出通过SDI连接至Blackmagic 2110 IP Mini BiDirect 12G。然 后 该 转 换 器 再 通 SmartView 4K G3。 POWER +12V USB 10G 2110 IP12G

连接到网络以太网交换机 如果您想要在工作室网络上连接多台设备，那么只需将一台 SmartView

SmartScope 连接至网络交换机，然后其余设备可通过开启的环通以太网输出端口相互菊链式连接，这样只需占用交换机上的一个端口，也无需在网络交换机上连接多条线缆了。请为所有设备连接电源，以便菊链正常运行。连接至网络交换机的方式可让您在网络上任意一台计算机上对设备设置进行更改。如果您的网络设有无 线 连 接 ，那 么 任 意 一 台 Mac或Windows笔记本电脑也都可通过WiFi无线网络来更改设置。 SmartView或SmartScope连接至IP局域网：

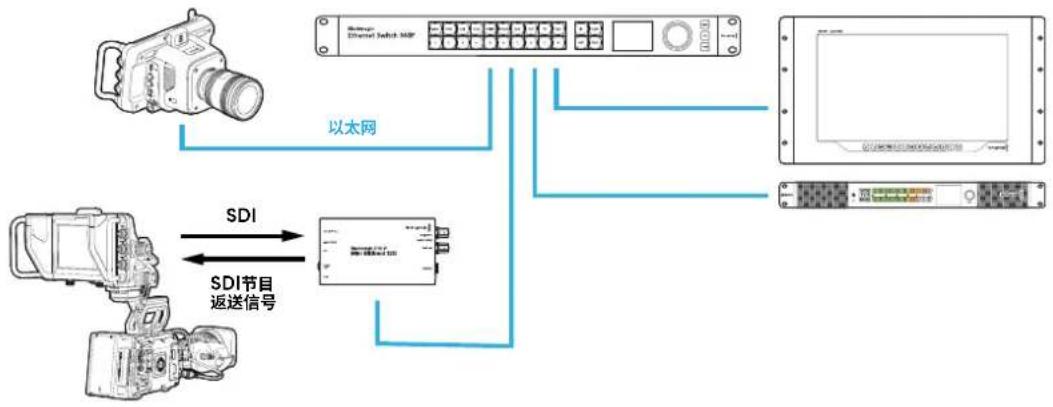

确保设备连接电源并打开设备电源开关。 通过标准RJ45以太网连接线将设备连接至网络交换机，或直接连至计算机。 将SmartView4KG3连接到2110IP网络 在2110 IP网络中添加SmartView 4K G3，可 让 您 从 2110 IP转换器和网络演播室摄像机上接收流媒体。 下图中，SmartView 4K G3连接至Blackmagic Ethernet Switch 360P。同时连接到网络交换机的还

Studio Camera 6K Pro、Audio Monitor 12G G3和一台连接到URSA摄影机的Blackmagic 2110 IP Mini BiDirect 12G。摄 影 机 开 始 录 制 时 ，您 可 以 使 用 SmartView Setup实用程序指派来自演播室摄

连接到网络使用Tally功能 Tally

如果您不打算使用Tally功能，那就无需连接SmartView或SmartScope的Tally端 口 ，因 此 可 以 跳 过 这 每台SmartView和SmartScope的监视屏都可独立显示Tally边 框 ，可 显 示 红 色 、绿 色 或 是 蓝 色 ，分 别 用 来指示视频信号正在播出、预览或是记录的状态。

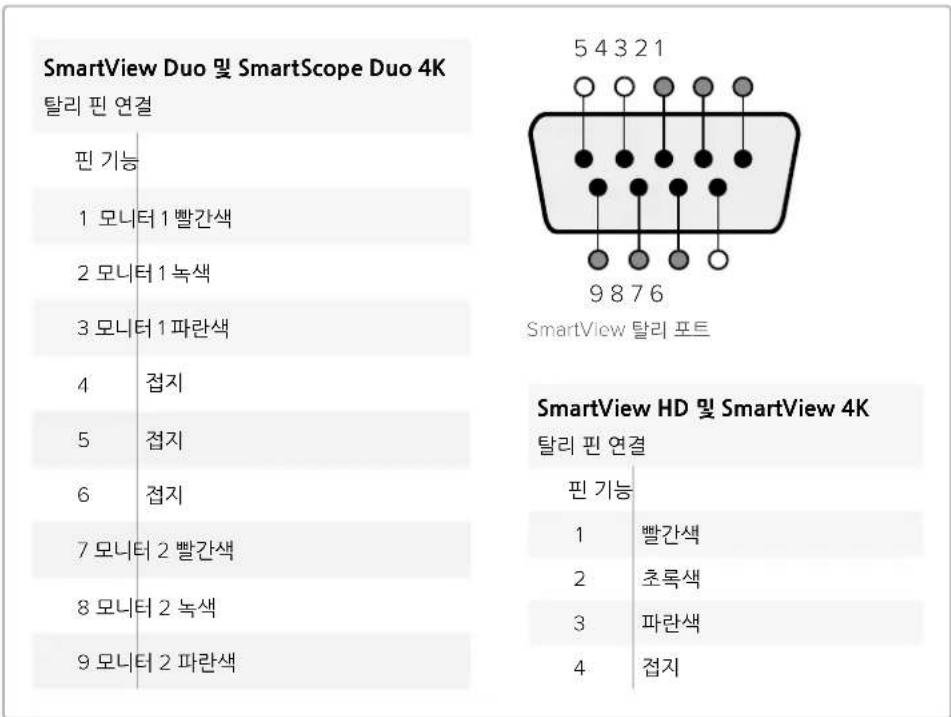

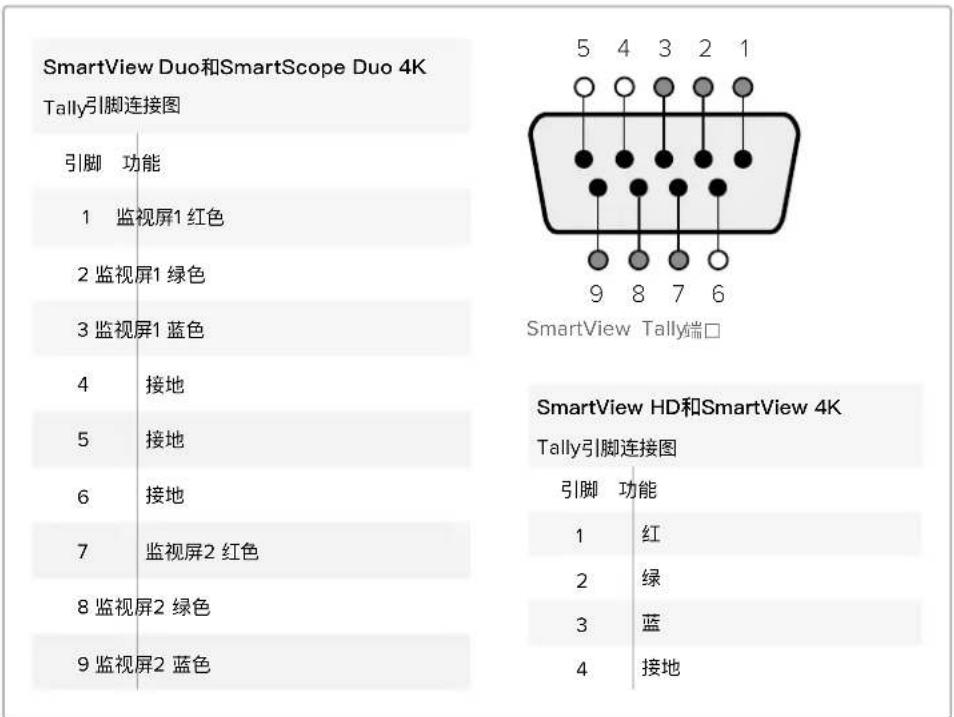

sub Tally 端口允许来自切换台和自动系统的触点闭合信号。使用您的切换台或自动系统时，请参 考所附的Tally引脚连接图所提供的Tally端口配线图信息。 9针D端口配线信息印于设备的后侧，提供在每个独立监视屏上显示为红色、绿色或是蓝色Tally边框的 触点闭合信息。显示有绿色和红色Tally SmartView Duo SmartViewDuo和SmartScopeDuo4K Tally引脚连接图引脚 功能1 监视屏1红色2 监视屏1绿色3 监视屏1蓝色

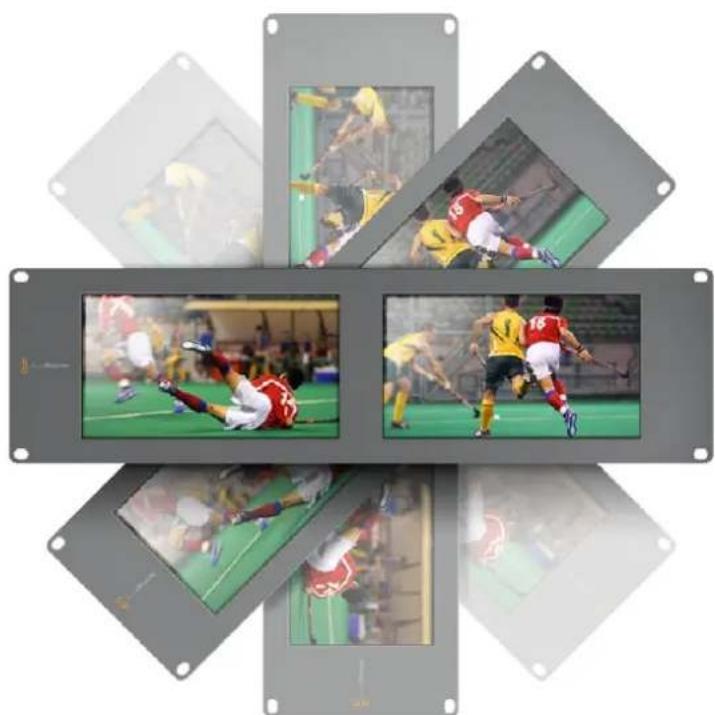

使用Tally功能调整最佳监看角度 如果在设备机架的高处安装 SmartView Duo

监视器，那么您可能想要反转 LCD 屏幕从而获得最佳的监看角度。当检测到屏幕翻转时， LCD 屏幕上的图像将自动反转到正确的角度。将设 备前面板与后半部分分离并重新安装回原位，需要用到Pozidriv 2号螺丝刀。这一步骤非常简单，不用打 开设备后半部分的组装。 以下步骤介绍了设备如何反转安装设备，并同时让前面板上的 Blackmagic Design商标保持正确位置。

如图所示，将前面板提起，使其与后半部分离。

SmartView Duo或SmartScope Duo 4K已准备就绪，可以安装到机架高处了。当安装到机架后， 即使有任何颠簸，您的监视器都可继续以最佳可视角度显示，因为没有任何可能导致出错或松动的外部

将设备安装在机架高处之前，请先进行一个反转测试来检查最佳可视角度

调整最佳监看角度卸下所有螺丝，将前面板与设备后半部分离

调整最佳监看角度开发人员信息 Blackmagic
