SmartView 4K G3 SmartView Duo SmartScope Duo 4K 2024년 7월 설치 및 사용 설명서 Blackmagic SmartView SmartScope환영합니다 모두가 고화질 영상을 이용할 수 있도록 하여 TV 산업이 보다 창의적인 산업으로 성장하길 바라는 저희의 목표를 같이 이루어나갈 수 있기를 희망합니다. 비디오 모니터링은 어느 시설에서든 필요한 기능입니다. SmartView 4K G3는 네이티브 4K 15.6”

LCD 탑재해 UHD 영상을 풀 해상도로 확인할 수 있으며, 얇은 두께의 6RU 하우징에 컨트롤 패널까지

탑재해 설정을 신속하게 변경할 수 있습니다. Smart Scope Duo 4K는 파형 스코프 기능을 지원하는

8인치 LCD를 탑재해 비디오 레벨을 실시간으로 모니터링할 수 있습니다. 모든 SmartView 모니터는 3G-SDI를 통해 SD/HD/2K 비디오를 지원합니다. SmartScope Duo 4K와 SmartView 4K G3는 각각 6G-SDI 및 12G-SDI를 통해 UHD를 지원하며, SmartView 4K G3는 SMPTE 2110 IP와 Blackmagic IP10 또한 지원합니다. 이 제품은 제품 박스에서 제품을 꺼내 바로 비디오 모니터링이 가능하도록 설계되었으며 Blackmagic SmartView Setup 소프트웨어를 사용해 쉽고 직관적으로 설정할 수 있습니다.

SmartView 및 SmartScope 설치와 관련된 모든 정보가 담겨있지만, IP 주소나 컴퓨터 네트워크에 대한 지식이 부족할 경우에는 기술 지원을 요청하는 것이 좋습니다. SmartView

SmartScope는 쉽게 설치할 수 있지만, 설치를 마친 후에 몇 가지 설정 사항을 적용해야 합니다. 설치가 완료되기까지는 약 5분 정도의 시간이 소요됩니다. 저희 웹사이트

www.blackmagicdesign.com/kr)에 방문하여 고객 지원 페이지에서 최신 버전의 설명서와 SmartView 소프트웨어를 다운로드하세요. 소프트웨어를 다운로드할 때 사용자 정보를 등록하시면, 새로운 소프트웨어가 출시될 때마다 업데이트 소식을 받아보실 수 있습니다. 앞으로도 새로운 기능 및 제품 향상을 위해 끊임없이 노력하며 고객 여러분의 다양한 의견을 기다리겠습니다. Blackmagic Design CEO 그랜트 패티(Grant Petty)목차 SmartView & SmartScope 시작하기 269 SmartView및SmartScope소개 269 비디오소스연결하기 270 컴퓨터에연결하기 271 Blackmagic SmartViewSetup사용하기 272 BlackmagicSmartViewSetup설치하기 272 소프트웨어업데이트하기 273 SmartView 4KG3사용하기 274 컨트롤패널버튼 275 Blackmagic IP10비디오코덱 277 SmartView Setup에서설정변경하기 278 설정탭 278

파형(Waveform)디스플레이 288 벡터스코프(Vectorscope)디스플레이 289 퍼레이드(Parade)디스플레이 290 히스토그램(Histogram)표시 292 오디오미터표시 293 네트워크설정하기 294 네트워크에연결하기 295 이더넷을통한직접연결 295 이더넷네트워크스위치 296 탈리사용하기 297 탈리포트핀연결 297 시야각최적화하기 298 DeveloperInformation300 Blackmagic2KFormat–Overview300 Blackmagic 2KFormat–Vertical TimingReference301 Blackmagic 2KFormat–Data StreamFormat301 Blackmagic SmartViewEthernet Protocolv1.4302 도움말 306 규제사항 307 안전정보 308 보증 309시작하기 SmartView

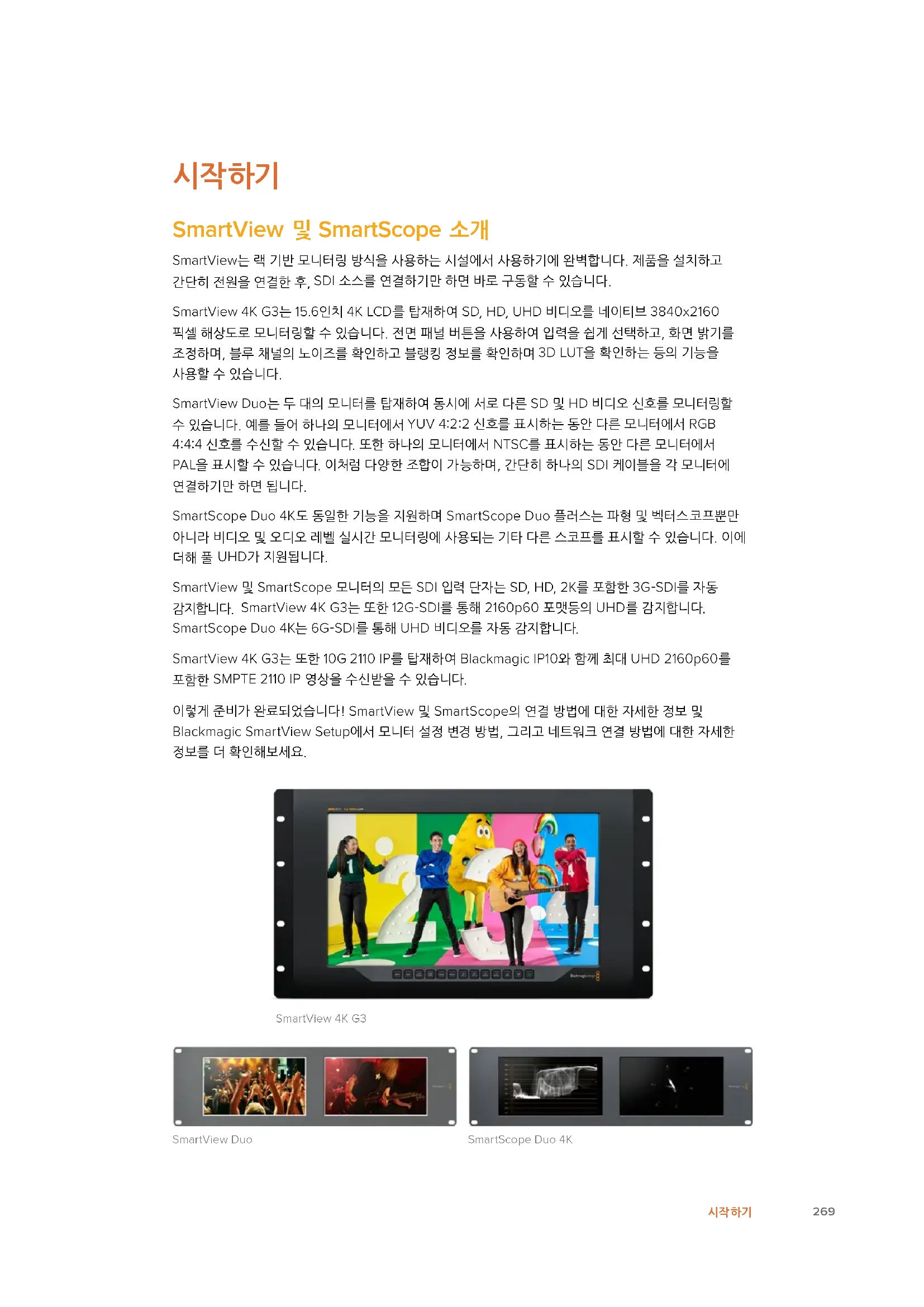

SmartView는 랙 기반 모니터링 방식을 사용하는 시설에서 사용하기에 완벽합니다. 제품을 설치하고 간단히 전원을 연결한 후, SDI 소스를 연결하기만 하면 바로 구동할 수 있습니다. SmartView 4K G3는 15.6인치 4K LCD를 탑재하여 SD, HD, UHD 비디오를 네이티브 3840x2160 픽셀 해상도로 모니터링할 수 있습니다. 전면 패널 버튼을 사용하여 입력을 쉽게 선택하고, 화면 밝기를 조정하며, 블루 채널의 노이즈를 확인하고 블랭킹 정보를 확인하며 3D LUT을 확인하는 등의 기능을 사용할 수 있습니다. SmartView Duo는 두 대의 모니터를 탑재하여 동시에 서로 다른 SD 및 HD 비디오 신호를 모니터링할 수 있습니다. 예를 들어 하나의 모니터에서 YUV 4:2:2 신호를 표시하는 동안 다른 모니터에서 RGB 4:4:4 신호를 수신할 수 있습니다. 또한 하나의 모니터에서 NTSC를 표시하는 동안 다른 모니터에서 PAL을 표시할 수 있습니다. 이처럼 다양한 조합이 가능하며, 간단히 하나의 SDI 케이블을 각 모니터에 연결하기만 하면 됩니다. SmartScope Duo 4K도 동일한 기능을 지원하며 SmartScope Duo 플러스는 파형 및 벡터스코프뿐만 아니라 비디오 및 오디오 레벨 실시간 모니터링에 사용되는 기타 다른 스코프를 표시할 수 있습니다. 이에

UHD가 지원됩니다. SmartView 및 SmartScope 모니터의 모든 SDI 입력 단자는 SD, HD, 2K를 포함한 3G-SDI를 자동

SmartView 4K G3는 또한 12G-SDI를 통해 2160p60 포맷등의 UHD를 감지합니다. SmartScope Duo 4K는 6G-SDI를 통해 UHD 비디오를 자동 감지합니다. SmartView 4K G3는 또한 10G 2110 IP를 탑재하여 Blackmagic IP10와 함께 최대 UHD 2160p60를

SMPTE 2110 IP 영상을 수신받을 수 있습니다. 이렇게 준비가 완료되었습니다! SmartView 및 SmartScope의 연결 방법에 대한 자세한 정보 및 Blackmagic SmartView Setup에서 모니터 설정 변경 방법, 그리고 네트워크 연결 방법에 대한 자세한 정보를 더 확인해보세요. SmartView 4K G3 SmartView Duo SmartScope Duo 4K

시작하기비디오소스연결하기 SmartView 및 SmartScope 모니터는 일반 BNC 커넥터를 탑재하여 스위처 및 카메라, 캡처 카드, 데크,

비디오를 표시하는 방법은 간단합니다! 간단히 유닛에 전원을 연결하고 비디오 소스를 SDI 입력에 연결하세요. 전원을 연결하고 비디오가 연결되면 해당 비디오가 즉시 화면에 나타납니다. SD, HD, 2K

SDI 입력을 통해 자동으로 감지되며 출력 단자를 통해 루프 출력됩니다. SmartView 4K G3 및 SmartScope Duo 4K는 또한 UHD를 감지합니다. 유닛이 감지하는 비디오가 없을 경우, 다음 유효 신호가 수신될 때까지 백라이트의 불이 꺼지면서 전력을

SmartView 4K G3에서 ST 2110 IP 영상을 확인하려면 10G 이더넷 포트 또는 광섬유 SFP 모듈 옵션을

모니터데이지체인연결하기 각 SmartView 및 SmartScope 모니터는 개별 SDI 입력 및 출력을 통한 루프 기능을 지원하여 여러 대의 모니터를 연결해 동일한 입력 신호를 표시할 수 있습니다.

첫 번째 유닛의 전원을 켜세요. SDI 입력에 비디오 소스를 연결하세요. 비디오가 즉시 화면에

두 번째 유닛의 전원을 켜세요. 첫 번째 유닛의 루프 출력과 두 번째 유닛의 SDI 입력을 SDI 케이블로

체인 연결 가능한 유닛의 수에는 제한이 없습니다. SmartScope Duo 4K를 사용하여 파형을 모니터링하는 경우, Monitor 1 출력을 Monitor 2 출력으로 루프 연결하여 이 두 디스플레이가 동일한 입력 신호를 사용하도록 하는 것이 좋습니다. 비디오가 화면에 표시되면 이제 Blackmagic SmartView Setup 소프트웨어를 사용해 SmartScope Duo 4K에서 모니터 설정을 변경하거나 스코프를 선택할 수 있습니다. 또한, 이 소프트웨어에서 Blackmagic SmartView 4K G3로 3D LUT를 로딩할 수도 있습니다.

USB를 통해 사용자의 컴퓨터에 연결한 후 Blackmagic SmartView Setup을 설치하여 SmartView 또는 SmartScope 모니터를 설정하세요. Blackmagic Design 웹사이트에서 다운로드하는 내부 소프트웨어 업데이트 시에도 USB 단자가 사용됩니다. 소프트웨어 업데이트는 새로운 기능, 버그 수정, 새로운 하드웨어 호환성, 새로운 포맷 지원

Blackmagic SmartView Setup은 Mac 및 Windows 컴퓨터에서 지원됩니다. INPUT DISP H/V DELAY BLUE ONLY

USB-C 포트는 SmartView 4K G3의 측면 패널에 있습니다. SmartView Duo에서는 뒷면 패널에 USB 포트가 있습니다.

Blackmagic SmartView Setup은 최신 버전의 Mac OS와 최신 서비스 팩이 설치된 Windows 10 및 11 64비트 버전에서 실행됩니다. Blackmagic SmartView Setup 소프트웨어를 네트워크에 연결된 여러 대의 컴퓨터에 설치해 사용할 수도 있습니다.이 소프트웨어 설치 프로그램은 www.blackmagicdesign.com/kr/support에서 다운로드할 수 있습니다. 이곳에서 최신 버전을 확인할 수 있습니다. Blackmagic SmartView Setup 설치하기

자사 웹사이트(www.blackmagicdesign.com/kr/support/family/video-and-audio-monitoring) Blackmagic SmartView 유틸리티를 다운로드하세요.

파일 다운로드를 마치고 ‘Install SmartView’ 아이콘을 더블 클릭하여 설치 프로그램을 실행하세요. 마지막까지 화면 지시에 따른 후에 ‘ Install’ 버튼을 눌러 소프트웨어를 설치하세요.

소프트웨어가 설치되면 응용 프로그램 또는 프로그램 폴더의 'Blackmagic SmartView' 폴더로 SmartView Setup'을 두 번 클릭하세요. Mac에 설치할 경우, 다운로드 폴더에 있는 SmartView. dmg 파일을 실행한 뒤, Install SmartView 아이콘을 더블 클릭하세요.

BlackmagicSmartViewSetup사용하기소프트웨어업데이트하기 Blackmagic SmartView Setup이 설치 및 실행되면 모니터 이름 아래에 있는 설정 아이콘을 클릭하세요. SmartView 또는 SmartScope의 내부 소프트웨어를 업데이트하라는 메시지가 나타납니다. 다음과 같이

USB 나 이더넷을 통해 SmartView나 SmartScope를 사용자의 컴퓨터에 연결하고 Blackmagic SmartView Setup을 실행하세요.

메시지가 나타나면 ‘Update’를 클릭하세요. 업데이트가 완료되기까지 5분 정도 소요됩니다.

업데이트가 완료되면 "This SmartView has been updated"라는 메시지가 나타납니다.

‘Close’를 클릭하세요. 내부 소프트웨어 업데이트가 필요하지 않은 경우 Blackmagic SmartView Setup에서 모니터 설정

Blackmagic SmartView Setup은 네트워크나 USB를 통해 로컬로 연결된 모든 SmartView 및 SmartScope 장치를 자동으로 검색합니다. 네트워크에 연결된 장치가 두 대 이상인 경우 홈 페이지 양쪽에 있는 화살표를 사용하여 모니터를 탐색하세요. 모니터의 내부 소프트웨어를 업데이트할 때

USB 또는 이더넷을 통해 연결되어 있는지 확인하세요.

BlackmagicSmartViewSetup사용하기SmartView4KG3사용하기 SmartView 4K G3는 SD, HD 및 최대 2160p60 UHD 비디오의 네이티브 뷰를 지원하는 6랙 유닛

UHD 12G-SDI 방송 모니터입니다. SmartView 4K G3는 밝은 디스플레이와 넓은 시야각을 지원하여 정확한 초점과 색상 모니터링을 위한 생생하고 선명한 영상을 제공하며, 사실상 모든 비디오

스튜디오 및 외부 방송 환경에서 사용할 수 있도록 설계된 SmartView 4K G3는 사용이 매우 간단합니다. 측면에 탑재된 커넥터와 VESA 지원을 통해 장치를 협소한 공간이나 벽, 또는 접이식 암에 설치할 수

SmartView 4K G3는 내장된 컨트롤 패널을 사용하여거나, 전면 패널을 사용할 수 없는 경우 이더넷을 통해 원격으로 사용할 수 있습니다. 2개의 멀티레이트 12G-SDI 입력을 통해 2개의 SDI 소스에서 원하는 것을 선택할 수 있으며, 네트워크 연결 및 원격 제어를 위한

2110 IP 10G 이더넷 커넥터와 2110 IP 영상 및 광섬유 SDI를 지원하는 SFP

광섬유 커넥터 또한 탑재되었습니다. 다른 커넥터로는 라이브 프로덕션을 위한 탈리 입력과 Blackmagic SmartView Setup를 사용한 설정 변경 및 내부 소프트웨어 업데이트를 위한 USB 포트가 있습니다. Blackmagic SmartView Setup을 사용해 .cube 확장자 형식의 3D LUT이나 DaVinci Resolve에서

LUT를 로딩할 수도 있습니다. 3D LUT을 사용하면 SmartView 4K G3를 카메라에 직접 연결하면 최종 그레이딩 작업 결과물에 최대한 가까운 클립 영상을 확인할 수 있습니다. 2단계의 포커스 피킹을 통해 숏의 정확한 포커스를 사용할 수 있으며, AC/DC 전원을 지원해 SmartView 4K G3를 주전원에 연결해 사용하거나, 야외 촬영 현장에서의 휴대성을 위해 외부 배터리에 연결할 수 있습니다. SmartView 4K G3는 이동형 및 스튜디오 방송 제작에 완벽한 모니터링 솔루션으로, SD 및 HD, UHD

3840x2160 픽셀 해상도로 표시합니다. 참고 외부 전원을 DC 전원 입력에 연결하는 경우, 외부 전원 출력이 12볼트에서 24와트를 제공하는지 확인하세요.

SmartView4KG3사용하기컨트롤패널버튼 여러 개의 버튼 줄로 구성된 컨트롤 패널을 사용하여 신속히 설정을 변경할 수 있습니다.

INPUT 버튼을 누르면 SmartView 4K G3에서 2개의 12G-SDI 입력에 연결된 비디오 신호 및 구독한 2110 IP 스트림, 옵션 광섬유 SFP 모듈 입력 간 전환할 수 있습니다. 입력에 연결된 비디오가 없는 경우, SmartView 4K G3는 해당 입력은 검은색 화면으로 표시됩니다. 입력 간 전환 시 모니터의 왼쪽 상단에 연결되어 있는 입력 포맷에 대한 정보가 임시적으로 표시됩니다.

DISP 버튼은 SmartView 4K G3의 LCD의 밝기를 조절하는 데 사용합니다. 위/아래 화살표 버튼을 눌러

DISP 버튼을 한번 더 눌러 설정을 닫으세요. H/V딜레이

H/V DELAY 버튼을 사용하여 SDI 비디오 신호에 임베드된 보조 데이터의 여부를 빠르게 확인할 수

있습니다. 예를 들어, H/V DELAY 버튼을 한 번 누르면 HANC를 볼 수 있습니다. H/V DELAY 버튼을 한

VANC를 볼 수 있습니다. BLUEONLY 디지털 영상 신호에 발생하는 모든 노이즈 현상은 대부분 블루 채널에서 발생하므로 BLUE ONLY 버튼을 사용하면 전체 노이즈 현상을 모니터링할 수 있습니다. 블루 채널만 나타나도록 하면 화면에 흑백 이미지가 나타납니다. 흑백 이미지는 카메라 초점을 확인할 시에도 사용할 수 있습니다.

선명한 카메라 초점을 맞추는 방법으로 ZOOM 버튼을 사용할 수 있습니다. ZOOM 버튼을 한 번 눌러 이미지를 확대하세요. 이제 피사체에 초점이 맞춰져 있는지 확실하게 파악할 수 있습니다. ZOOM 버튼을 한 번 더 누르면 원래 화면 크기로 돌아갑니다. INPUT DISP H/V DELAY BLUE ONLY

SmartView4KG3사용하기포커스피킹 카메라 초점은 PEAK 버튼을 눌러 포커스 피킹을 활성화하여 간단히 확인할 수 있습니다. 이 버튼은 영상의 가장 선명한 지점에 녹색 테두리를 표시합니다. 포커스 피킹에는 버튼을 눌러가며 바꿀 수 있는

종류의 포커스 피킹 강도가 있습니다. 녹색 테두리가 가장 선명하게 나타나면 카메라의 초첨이 제대로 맞춰진 것을 확인할 수 있습니다. 3DLUT1및3DLUT2 이 LUT 버튼은 DaVinci Resolve에서 생성한 커스텀 3D LUT 또는 업계 표준 .cube LUT을 사용한 이미지를 표시합니다. LUT 버튼을 한 번 눌러 LUT를 활성화하세요. 버튼을 다시 누르면 비활성화됩니다. SmartView 4K G3에서 3D LUT를 사용하는 방법에 대한 자세한 내용은 [Blackmagic SmartView Setup을 사용하여 3D LUT 로딩하기] 부분을 참고하세요. HMARK및VMARK

H MARK 및 V MARK 버튼을 사용해 프레임 마커를 확인하고 편집할 수 있습니다. 프레임 마커는 숏의

구도를 잡거나 화면의 안전 영역 내에서 중요한 정보나 그래픽을 유지하는 데 도움을 줍니다. TV 화면에 따라 비디오의 테두리가 약하게 보이거나 완전히 나타나지 않는 경우가 있는데, 이 경우 안전 영역을 유용하게 사용할 수 있습니다. 안전 영역은 영상을 표시하는 TV 및 모니터의 종류에 관계 없이 항상 화면에 표시되는 화면의 영역입니다. 가로 및 세로 프레임 마커를 표시하려면

H MARK 및 V MARK 버튼을 각각 누르세요. 마커를 편집하려면

각 버튼을 다시 한번 눌러 각 가이드를 하이라이트 표시하세요. 그 다음 위/아래 화살표를 사용하여 마커의 위치를 편집할 수 있습니다. 각 버튼을 다시 누르면 새로운 위치를 적용하게 됩니다. 다시 한번 누르면 마커가 꺼집니다. INPUT DISP H/V DELAY BLUE ONLY

화면 밝기 또는 마커 위치를 편집하는 등 설정을 변경할 때 위/아래 화살표 버튼을 사용하세요.

전원 버튼을 누르면 SmartView 4K G3의 전원이 켜집니다. 이 버튼을 한 번 더 누르면 전원이 꺼집니다.

SDI 비디오 네트워크와 마찬가지로, 10G 이더넷을 통해 프레임 속도 2160p50의 UHD까지 비압축 ST 2110 IP 비디오를 전송할 수 있습니다. 2160p59.94와 2160p60같은 높은 프레임 레이트의 경우, 10G 이더넷 포트에 맞도록 데이터율을 낮춰야 합니다. 이때 Blackmagic IP10의 사용이 도움됩니다. IP10은 일반 비압축 비디오에서 사용하는 절대 양자화 수준의 픽셀에서 픽셀 간의 차이를 나타내는 수치로 변환하는 간단한 '코덱'입니다. 이미지의 경계가 뚜렷한 부분은 시각적으로 보이지 않기 때문에 픽셀의 비트 심도를 낮출 수도 있습니다. 12G-SDI 신호를 10G 이더넷 포트에 맞추는 것이 목표이기 때문에 약간의 이미지 데이터만 제거하면 됩니다. 높은 프레임 레이트의 UHD 영상에 10G 이더넷을 사용하는 큰 장점은 간단한 제품을 사용할 수 있어 전력 소비가 적고 비용이 크게 줄어든다는 점입니다. 이로 인해 IP 미니 컨버터 유형의 제품 사용이 10G 이더넷 스위치를 쉽고 저렴하게 구할 수 있어 이더넷 스위치의 비용도 훨씬 낮아집니다. 또한, 이미 많은 건물에 이미 설치되어 있는 10G 이더넷 동축 케이블을 사용할 수 있으며, PoE를 사용해 전원 컨버터를 제거할 수도 있습니다. 총 8픽셀 지연 픽셀 차이 인코더10비트

인코딩된 2110 IP10 가장자리 탐지기 비디오 데이터 전환10~7비트 반올림 개발자 문서 및 레퍼런스 소프트웨어 등 Blackmagic IP10에 관한 더욱 자세한 정보는 자사 웹사이트

www.blackmagicdesign.com/kr/products/blackmagic2110ipconverter#ip10codec)에서 Blackmagic 2110 IP Converter 제품 페이지를 확인하세요. Blackmagic IP10을 다른 제품에 통합하는 데 필요한 모든 정보를 확인할 수 있습니다.

Blackmagic SmartView Setup을 사용하여 네트워크 설정을 변경하고 ST2110 IP 비디오 스트림을

’Setup’ 탭 설정을 통해 현재 사용 중인 SmartView의 이름과 네트워크 설정을 변경하고, SmartView의 내부 소프트웨어 버전 및 SDI 출력과 탈리 설정을 확인할 수 있습니다. 한 대 이상의 SmartView 4K G3를 사용할 경우 장치명을 설정하면 네트워크에서 이를 쉽게 식별할 수 있습니다. 이름을 변경하려면 새 이름을 입력하고 ‘ Set’을 클릭하세요. ‘Identify’ 버튼을 클릭하면 SmartView 모니터의 위치를 확인할 수 있습니다. 이를 선택하면 SmartView 보더가 흰색으로 15초간

날짜및시간(DateandTime) 해당 확인란을 선택하여 날짜 및 시간이 자동으로 설정되도록 하세요. 날짜 및 시간이 자동으로

NTP 입력란에 설정된 네트워크 시간 프로토콜 서버를 사용합니다. NTP 서버는 time. cloudflare.com 으로 기본 설정되어 있지만, 다른 NTP 서버를 수동으로 입력한 다음 ‘Set’ 버튼을 누를

날짜 및 시간을 수동으로 입력할 경우, 해당 입력란에 날짜와 시간, 시간대를 입력하세요. 시간 및 날짜를 정확하게 설정해야 녹화 정보가 네트워크 정보와 일치할 뿐만 아니라 일부 네트워크 시스템에서 발생 가능한 충돌을 예방할 수 있습니다. SFP모듈(SFPModule) SmartView 4K G3는 2110 IP를 지원하며, 이더넷과 SDI SFP 모듈과 모두 호환됩니다. SFP 모듈을

SDI Optical'과 'Ethernet Optical' 중에서 사용하는 SFP의 유형을 선택하세요.

SmartView4KG3사용하기네트워크설정하기(NetworkSettings) 네트워크 위치(Network Location) 네트워크 위치는 등록 시 나타나는 SmartView 4K G3 이름입니다. 이는 셋업 유틸리티 상단에 나타나는 식별 이름을 기반으로 합니다. 앞부분의 숫자는 무시된다는 사실을 기억하세요. MAC 주소(MAC Address) 이 필드는 SmartView 4K G3 모니터의 MAC 주소를 표시합니다. 프로토콜(Protocol) DHCP 및 고정 IP 설정을 통해 장치가 네트워크에 연결되는 방식을 결정할 수 있습니다. DHCP SmartView 4K G3 모니터는 DHCP로 기본 설정되어 있습니다. DHCP(Dynamic Host Configuration Protocol)는 자동으로 사용 중인

IP 주소를 지정하는 네트워크 서버의 서비스를 의미합니다. DHCP는 이더넷을 통해 장비를 쉽게 연결하도록 돕고 다른 IP 주소와 충돌을 방지하는 유용한 서비스입니다. 대부분의 컴퓨터와 네트워크 스위처는 DHCP

고정 IP(Static IP) ‘Static IP’를 선택하면 네트워크 세부 사항을 직접 입력할 수 있습니다. 모든 장치가 통신할 수 있도록 고정 IP 주소를 수동으로 설정할 경우, 동일한 서브넷 마스크 및 게이트웨이 설정을 공유하도록 해야 합니다. 만약 해당 네트워크에 이미 같은 IP를 보유한 장비가 있는 경우, 이 설정은 충돌을 일으켜 네트워크에 제대로 연결되지 않습니다. 충돌 발생 시, IP 주소의 마지막 필드를 변경하면 문제가 해결됩니다. 예를 들어, 충돌되는 주소가

192.100.40.30이라면 마지막 두 자리 숫자를 30 이외의 다른 숫자로

변경하세요. 새로 입력한 숫자도 이미 사용된 숫자라고 나올 경우, 다른 장비에서 사용하지 않은 숫자가 나올 때까지 숫자를 다르게 입력하세요. 유틸리티 관리 허용하기(Allow Utility Administration) ‘via USB’ 설정을 활성화하면 설정 변경 사항이 USB를 통해 연결된 컴퓨터를 사용하는 경우만으로 한정됩니다. 이렇게 하면 네트워크에 접속한 사람이 실수로 설정을 변경하는 일을 막을 수 있습니다.

SmartView4KG3사용하기SDI출력(SDIOutput)

일부 방송 장비는 3G-SDI 영상 수신 시 ‘A 레벨’ 또는 ‘B 레벨’ 방식만 수신 가능합니다. 다른 방송

장비와의 호환성을 유지하기 위해 직접 스트리밍하는 3G-SDI의 경우에는 ‘Level A’를 선택하고 듀얼

3G-SDI의 경우에는 ‘Level B’를 선택하세요. 탈리(Tally) ‘Enable Tally Override’를 선택하면 Blackmagic SmartView 4K G3의 탈리 보더가 활성화됩니다.

Blackmagic URSA Mini Pro 4.6K 및 URSA Mini Pro 12K, Blackmagic URSA Broadcast G2 등의 카메라와도 호환됩니다.

SDI 출력을 ATEM 스위처 및 SmartView 4K G3의 입력 1/2에 연결하세요. ATEM 스위처의 프로그램 출력을 카메라 SDI 입력에 연결하세요. ATEM 스위처에서 카메라 출력을 프로그램 출력으로 전환하면, SmartView 4K G3에 빨간색 탈리 보더가 나타납니다. 미리보기 출력으로 전환하면 녹색 탈리 보더가 나타납니다. 디스플레이(Display) SD 비디오 작업 시, 이 확인란을 선택하여 영상을 화면에 맞게 조절할 수 있습니다. 모니터의 밝기를 조정하려면 슬라이더 컨트롤을 좌/우로 드래그하거나 숫자 입력란에 밝기를 퍼센트로

초기화(Reset) ‘Factory Reset’을 클릭하면 SmartView 4K G3 설정이 공장 초기화됩니다. ‘Set’을 누르면 선택을 확인하는 메시지가 뜹니다. 계속하려면 ‘ Reset’을 클릭하세요.

‘2110’ 탭에서는 SMPTE 2110 IP 영상 스트림 라우팅을 위한 설정 및 PTP 클럭 설정을 변경할 수 있습니다. 2110수신장치설정(2110Receiver) ‘2110 Receiver’ 설정에서 SmartView 4K G3에 수신하는 영상 소스를 라우팅할 수 있습니다. 수신 스트림 라우팅하기.

‘Receiver’ 입력란 오른쪽에 있는 돋보기 아이콘을 클릭하세요. 네트워크에서 사용할 수 있는 모든 2110 IP 스트림의 IP 노드와 소스 라벨이 나열된 창이 나타납니다.

목록에서 사용 가능한 스트림을 선택하고 ‘Select’ 버튼을 클릭하세요. 해당 창이 닫히고 셋업

2110' 탭으로 돌아갑니다. 이제 SmartView 모니터에서 수신 중인 영상 소스를 확인할

SmartView4KG3사용하기PTP클럭설정(PTPClockSettings) PTP 설정을 통해 PTP 그랜드마스터의 세부 사항을 설정할 수 있습니다. SmartView 4K G3를 PTP 그랜드마스터가 탑재된 10G 네트워크 스위처에 연결할 경우, SmartView

PTP Follower Only’ 모드로 설정해야 시간이 충돌되는 일을 방지할 수 있습니다. SmartView

Blackmagic 2110 IP 3x3G Converter와 같은 다른 2110 IP 장치에 연결할 경우, 확인란을 클릭하여 둘 중 하나를 팔로어 모드로 설정하세요. 도메인 번호(Domain Number) PTP 그랜드마스터와 일치하는 도메인 번호를 입력하세요. 일반적으로 이 번호는 ‘127’이지만, 해당 입력란에 다른 도메인 번호를 입력해 이를 변경할 수 있습니다. 마스터(Master) 마스터 주소 입력란에는 PTP 그랜드마스터의 MAC 주소가 표시됩니다. 이는 별도의 그랜드마스터 장치

Blackmagic 2110 IP Converter 3x3G 같은 IP 컨버터입니다. PTP 잠금(PTP Lock) ‘PTP Lock’ 입력란에서 컨버터가 이더넷을 통해 PTP 클럭에 잠겨 있는지를 확인할 수 있습니다. 우선순위(Priority) SmartView 4K G3가 'PTP 팔로워 전용(PTP follower only)'으로 설정되어 있지 않은 경우, PTP 마스터로 사용할 수 있습니다. 여기서 마스터로 사용할 장치의 우선순위를 설정할 수 있습니다. 숫자가 낮을수록 우선순위가 더 높습니다. 알람 간격 및 알람 시간(Announce interval & Announce Timeout) 알림 간격(Announce interval) 및 알람 시간(Announce Timeout) 필드는 일반적으로 2초(2,000ms) 마다 동기화 메시지를 전송하는 PTP 그랜드마스터 사양과 일치해야 합니다. 메시지 빈도를 변경하려면 메뉴에서 다른 시간을 선택하세요. 알림 간격 및 알람 시간에 사용할 수 있는 범위는 PTP 그랜드마스터에

NMOS레지스트리(NMOSRegistry) NMOS 레지스트리의 IP 주소는 수동으로 입력하거나, ‘Auto’ 확인란을 선택하여 네트워크 상의 NMOS를 자동으로 발견하도록 설정할 수 있습니다.

SmartView 4K G3에서는 3D LUT을 사용해 비디오를 모니터링할 수 있습니다. 이를 통해 전문적인 LUT 보정으로 SmartView 4K G3를 보정하거나, 최종 그레이딩 작업을 마친 결과물과 가장 흡사한 영상을 확인할 수 있습니다. 3D LUT을 사용해 각기 다른 영상룩을 적용해볼 수도 있습니다. Blackmagic SmartView Setup을 사용해 SmartView 4K G3에 LUT를 로딩할 수 있습니다. SmartView 4K G3 는 .cube 파일 확장자 형식의 업계 표준 LUT 파일을 지원하기 때문에 DaVinci Resolve에서 생성된

LUT를 로딩할 수도 있습니다. LUT 파일 생성에 관한 자세한 정보는 DaVinci Resolve 설명서를

3D LUT를 3D LUT 1에 로딩하기

‘Load LUT 1’의 로드 버튼을 누르세요. 로딩하려는 LUT 파일의 위치를 묻는 창이 나타납니다. 원하는

cube LUT 파일을 선택한 뒤, ‘Open’ 버튼을 누르세요.

방금 로딩한 LUT 파일을 보려면 SmartView 4K G3 컨트롤 패널에 있는 3D LUT 1 버튼을 누르세요. 이 버튼을 다시 누르면 LUT 기능이 해제됩니다.

LUT 파일을 3D LUT 2에 로딩할 수 있습니다. Blackmagic SmartView Setup을 사용하여 3D LUT을 SmartView 4K G3에 로딩하세요.

SmartView4KG3사용하기SmartView와SmartScopeDuo4K SmartView와 SmartScope Duo 4K는 두 개의 개별 8인치 LCD가 탑재된 듀얼 모니터 제품입니다. 두 개의 서로 다른 비디오 신호를 동시에 모니터링하거나, 하나의 입력을 두 개의 화면에 루프할 수도 있습니다. SmartView Duo는 최대 HD 1080p30을 지원하며, SmartScope Duo 4K는 모든 HD 표준과 프레임 레이트에 더하여 최대 2160p30의 UHD 영상을 지원합니다. 이 섹션에서는 SmartView Duo 또는 SmartScope Duo 4K를 셋업하고 설정을 변경하는 방법을 보여줍니다.

Blackmagic SmartView Setup 소프트웨어를 실행하면 USB나 이더넷을 통해 연결된 모든 SmartView

SmartScope를 즉각 검색한 뒤, 해당 장치를 SmartView Setup 홈페이지에 나타냅니다. Blackmagic 모니터가 한 대 이상일 경우 홈페이지 양쪽에 있는 좌/우 화살표 아이콘을 사용해 조정하려는 모니터를 선택하세요. USB를 통해 Blackmagic 모니터를 연결한 경우, 모니터 이름

USB 아이콘이 나타납니다. 설정을 조정하려면 이더넷 또는 USB를 통해 연결된 모니터를 선택한 뒤, 해당 모니터 이름 아래 있는 설정 아이콘을 클릭하세요. 그러면 선택한 모니터의 설정 페이지가 열립니다. 원하는 설정으로 변경한 뒤,

Save’ 버튼을 누르면 설정이 저장되고 SmartView Setup 시작 화면으로 돌아갑니다. Blackmagic 모니터에서 사용 가능한 설정과 이를 적용하는 방법에 대한 정보는 다음 섹션에서 확인하실 Blackmagic SmartView Setup 소프트웨어를 사용해 네트워크 설정을 조정하는 방법에 대한 자세한 정보는 [네트워크 설정 변경하기] 부분을 참고하세요. 각 모니터의 설정 및 디스플레이 조정은 모니터가 USB 또는 이더넷을 통해 연결되어 있는 경우에만 가능합니다. SmartView Setup 홈페이지에 있는 좌/우 화살표 아이콘을 사용해 설정하려는 모니터를 선택한 다음, 모니터 이름 아래에 있는 설정 아이콘을 클릭하세요. 이 설정 페이지는 선택한 Blackmagic 모니터의 지원 기능에 맞게 자동으로 커스터마이즈됩니다.슬라이더를 좌/우로 드래그하여 밝기, 콘트라스트, 채도를 조절하세요. 선택한 모니터를 시각적으로 확인하려면 해당 설정을 선택하세요. SmartView와SmartScopeDuo4K조정(Adjust) SmartScope 또는 SmartView Duo를 사용할 경우, Left Monitor/Right Monitor/Both Monitors 옵션에서 원하는 옵션을 선택해 조정하려는 모니터를 선택하세요. ‘ Both Monitors’는 두 모니터를 동시에 조정합니다. ‘ Both Monitors’를 활성화한 다음 밝기/대비/채도를 변경할 경우, 해당 변경 사항이 SmartView Duo 및 SmartScope의 양쪽 모니터에 적용됩니다. 디스플레이(Display) SmartScope를 사용할 경우, ‘Display’ 드롭다운 메뉴에 선택 가능한 스코프 옵션이 나타납니다. 비디오 이미지를 확인하고자 할 경우엔 ‘ Video Monitoring’을 선택하세요. 설정(Set) SmartScope에서 SD 비디오를 사용할 경우, ‘Set’ 메뉴를 통해 비디오 모니터링 디스플레이를 위한 4:3

16:9 종횡비를 선택할 수 있습니다. ‘Set’ 메뉴에서는 선택한 디스플레이를 위한 벡터 스코프, 오디오 dBFS, 오디오 dBVU 등의 추가 옵션을 제공합니다. Video Monitoring: 비디오 이미지를 4:3 또는 16:9 종횡비 보기로 선택할 수 있습니다. 와이드스크린 애너모픽 SD 비디오를 모니터링할 경우, 16:9 종횡비를 선택하세요. 기존의 4:3 SD 비디오를 모니터링할 경우, 4:3 종횡비를 선택하세요. Vectorscope: 입력이100% 또는 75% 컬러바 테스트 신호를 기반으로 하는지 선택하세요. Audio dBFS: 위상 모니터링에 사용할 오디오 채널 쌍을 선택하세요. Audio dBVU: 위상 모니터링에 사용할 오디오 채널 쌍을 선택하세요. 애너모픽 SD 비디오를 모니터링할 경우, ‘SD Aspect to 16:9’로 설정하세요. 밝기,콘트라스트,채도(Brightness,Contrast,Saturation) 슬라이더를 조절해 밝기, 콘트라스트, 채도 설정을 적용하세요. 사용 가능한 설정은 SmartView와 SmartScope 모델에 따라 달라집니다.

‘Identify’ 확인란을 선택하면 Blackmagic SmartView Setup에서 선택한 모든 모니터에 흰색 테두리가 나타납니다. 네트워크를 통해 여러 대의 SmartView 및 SmartScope에 연결한 경우 이 설정을 통해 선택된 모니터를 쉽게 식별할 수 있습니다.

Both Monitors’ 설정과 함께 사용할 경우 SmartView Duo 또는 SmartScope Duo 4K의 모든 모니터에 흰색 테두리가 나타납니다. 슬라이더를 좌/우로 드래그하여 밝기, 콘트라스트, 채도를 조절하세요. 선택한 모니터를 시각적으로 확인하려면 ‘ Identify This Device’를 선택하세요.

SmartView와SmartScopeDuo4K탈리오버라이드활성화 ‘Enable Tally Override’를 선택하면 Blackmagic SmartView Duo 및 SmartScope Duo 4K의 탈리 보더가 활성화됩니다. 이 기능은 Blackmagic URSA Mini Pro 4.6K G2 및 Blackmagic URSA Broadcast G2 등의 Blackmagic 카메라와 호환됩니다. SDI 출력을 SmartView Duo 또는 SmartScope Due 4K의 입력 A/B에 연결하세요. ATEM 스위처의 프로그램 출력을 카메라 SDI 입력에 연결하세요. ATEM 스위처에서 카메라 출력을 프로그램 출력으로 전환하면, SmartView Duo 또는 SmartScopce Duo 4K에 빨간색 탈리 보더가 나타납니다. 미리보기 출력으로 전환하면 녹색 탈리 보더가 나타납니다. Blackmagic URSA Mini Pro 또는 URSA Broadcast 카메라와 연결된 상태에서 ‘Enable Tally Override’ 확인란을 클릭하면 SmartView Duo에 탈리 보더가 나타납니다. SmartScopeDuo4K사용하기 Blackmagic

과거에는 방송 품질의 TV 스코프와 및 후반 제작 스코프는 상당히 값비싼 커스텀 솔루션이었고, 작은 스크린으로 한 번에 하나의 스코프만 볼 수 있었습니다. 일부 스코프는 품질이 좋지 않아 고객에게 안 좋은 인상을 주기도 합니다. SmartScope Duo 4K는 추가 파형 모니터를 지원해 듀얼 모니터에서 비디오 신호의 모든 부분을 실시간으로 확인할 수 있습니다. Blackmagic SmartView Setup 소프트웨어에서 입력 신호에 적용한 SmartScope Duo 4K에서 바로 확인할 수 있습니다. 게다가 SDI 루프 출력을 통해 각 입력 신호를 양쪽 모니터 중 하나에 전송할 수 있습니다. 따라서 우측 모니터를 좌측 모니터로 전송되는 신호의 스코프를 표시하는데 사용할 수 있습니다. SmartScope Duo 4K에 나타나는 스코프는 Blackmagic SmartView Setup 소프트웨어에서 선택할 수 Display’ 메뉴에서 스코프를 선택하세요. 아래와 다음 몇 페이지에서는 각 스코프 디스플레이를 사용하는 방법이 소개되어 있습니다. 이를 통해 각 디스플레이 작동법을 더욱 깊게 이해할 수 있습니다. SmartScopeDuo4K사용하기Blackmagic SmartView Setup 소프트웨어를 사용해 Blackmagic SmartScope Duo 4K의 각 모니터에 서로 다른 스코프가 나타나도록 손쉽게 설정할 수 있습니다.

비디오 모니터링(Video Monitoring) 디스플레이는 SmartScope에서 수신되는 비디오를 확인할 수 있는 간편한 컨피던스 모니터입니다. SD 입력을 연결한 경우 ‘Set’ 메뉴에서 종횡비를 4:3 필러박스 또는 16:9로 선택할 수 있습니다. 해당 뷰를

LCD 밝기, 콘트라스트, 채도 설정에 적용된 모든 변경 사항을 바로 확인할 수 있습니다. 이러한 설정 변경은 비디오 신호가 아닌 모니터 상에서만 적용된다는 사실을 기억하세요. 따라서 채도 및 밝기 변화는 스코프에 어떠한 영향도 끼치지 않습니다. 모니터 하나를 비디오 모니터링( Video Monitoring)으로, 다른 하나를 스코프 보기로 설정해 두면 유용합니다. 이를 위해 짧은 케이블을 사용하여

MONITOR 1의 SDI 루프 출력과 MONITOR 2의 SDI

SD 비디오를 4:3 필러 박스 또는 16:9 와이드스크린으로 보려면 Blackmagic SmartView Setup의 ‘Set’ 항목에서 원하는 종횡비를 선택하세요. 애너모픽 SD 비디오를 모니터링할 경우 ‘SD Aspect to 16:9’로 설정하세요. 비디오 모니터링 디스플레이 설정을 통해 TV 화면이나 모니터에 나타나는 것과 동일한 비디오 신호를 볼 수 있습니다. SmartScopeDuo4K사용하기파형( Waveform

파형 디스플레이는 일반 휘도 파형 모니터와 유사한 형태의 디지털 방식으로 인코딩된 파형을 제공합니다. 휘도 파형 모니터는 비디오 신호의 루마 또는 밝기 수준을 모니터링 및 조정하는 데 사용됩니다. 기존 휘도 파형 모니터는 컴포지트 아날로그 SD 비디오만 지원하는 반면, SmartScope Duo 4K의 파형

SD뿐만 아니라 UHD 및 HD 또한 지원하므로, HD 디지털 비디오 포맷을 모니터링할 시에도

일관된 방식으로 루마 수준을 쉽게 조절할 수 있습니다. Blackmagic SmartView Setup 소프트웨어의 ‘Display’ 메뉴에서 ‘Waveform’을 선택하세요. 방송 규정에 적합한 신호를 얻으려면 파형의 블랙이 0%보다 낮거나 화이트가 100%를 넘지 않도록 해야

파형 모니터는 이미지를 그래프로 표현한 것으로, 프레임의 내의 동일 위치에 해당하는 루마 값을 시각적으로 볼 수 있습니다. 예를 들어, 영상 속 하늘의 일부가 과다 노출되면 해당 부분의 가로축 위치와 동일한 지점의 파형으로 확인할 수 있습니다. 파형은 영상에 따라 여러 가지 형태로 나타납니다. 대비가 높은 영상을 모니터링할 경우, 중간 회색값이 나타나지 않을 수 있습니다. 아래 그림은 왼쪽에 어두운 영역이 있고, 중앙에서 오른쪽으로 갈수록 밝은 부분이 나타나는 빛이 고르게 노출된 이미지의 파형을 보여줍니다. 휘도 값을 보여주는 파형 디스플레이 Blackmagic SmartView Setup 소프트웨어의 ‘Display’ 항목에서

Waveform’을 선택하면 비디오 신호의 휘도 값을 볼 수 있습니다. SmartScopeDuo4K사용하기벡터스코프( Vectorscope

벡터스코프 디스플레이는 벡터 보기를 사용하여 비디오 신호의 색을 나타냅니다. 방송시설에서 사용하는 컬러바 테스트 신호의 표준에 따라 Blackmagic SmartView Setup 소프트웨어의 ‘Set’ 메뉴를 100%

75%로 선택하세요. 일부 사용자들은 벡터스코프를 사용하여 방송 규정에 부적합한 수준의 색상을 확인할 수 있다고 생각하지만 이는 사실이 아닙니다. 실제로는 퍼레이드 RGB 디스플레이를 사용해 규정 색상을 확인해야 합니다. 벡터스코프로 방송 규정에 부적합한 수준을 확인할 수 없는 이유는 크로마와 휘도값이 둘다 필요하기 때문입니다. 예를 들어, 비디오의 색상이 화이트 및 블랙 포인트에 가깝게 나타나면 채도를 높여서 미들 그레이로 사용하는 것이 불가능합니다. 벡터스코프 디스플레이는 휘도값을 배제한 색상만을 보여주기 때문에 이것만으로는 방송 규정 색상을 확인할 수가 없습니다. 벡터스코프 디스플레이는 크로마 수준 조절이 필요한 구형 아날로그 비디오 테이프의 색상 수준을 확인할 때 사용하기 가장 적합한 도구입니다. 비디오 테이프의 컬러바 부분을 재생한 뒤 크로마와 휴 설정을 조절하여 눈금판에 있는 사각형 색상 상자의 비디오 색상을 설정합니다. 벡터스코프 디스플레이는 영상의 화이트 밸런스가 정확한지 또는 색상 집중 현상이 있는지를 확인할 수 있어 색보정에도 적합합니다. 색상 집중 현상이 영상에서 발견되면 벡터스코프 디스플레이는 중심에서 멀어지고 두 개의 중심점이 나타납니다. 일반적으로 비디오 신호의 블랭킹 구간은 벡터스코프의 중심에 점으로 나타납니다. 그 이유는 비디오의 블랭킹 구간은 색상이 없는 검정 신호이기 때문입니다. 블랭킹 구간은 색상 정보가 없는 검정 신호 부분을 확인할 수 있는 기준점입니다. 비디오에 색상 집중 현상이 나타나는 경우, 블랙이 색상에서 멀어지며 중심에서 멀어지는 것을 볼 수 있습니다. 중심에서 멀어진 정도가 비디오의 색상 집중 현상의 정도를 나타냅니다. 이러한 벡터스코프의 기능을 사용하여 색상 집중 현상을 없애고 정확한 화이트 밸런스를 유지할 수 있습니다. 벡터스코프 디스플레이를 통해 의도하지 않은 블랙/화이트의 색상 집중 현상 없이 영상의 색상을 한계 지점까지 끌어올릴 수 있습니다. 색 균형은 RGB 퍼레이드 디스플레이와 벡터스코프 디스플레이로 모니터링이 가능하지만 벡터스코프에서 색 균형의 문제점을 더욱 쉽게 확인할 수 있습니다. 특히, 얼굴 피부톤을 색보정하는 경우 따뜻한 색을 위한 채도를 유지하려면, 벡터스코프를 10시 방향으로 조절합니다. 이러한 색은 '피부톤 라인'이라고 불리며 피부 표면에 혈색을 띠는 자연스러운 스킨 색상을 말합니다. 그러므로 피부톤 라인은 모든 피부색에 적용할 수 있으며 연기자의 피부톤을 자연스럽게 표현할 수 있는 가장 좋은 방법입니다. 10시 방향으로 피부톤 라인을 보여주는 벡터스코프 디스플레이. SmartScopeDuo4K사용하기벡터스코프를 100%또는 75%컬러바 테스트 신호로 설정하세요.

RGB 및 YUV 퍼레이드 디스플레이는 색보정 작업과 규정에 맞지 않는 색상 및 레벨 확인에 사용하기

Blackmagic SmartView Setup 소프트웨어의 ‘Display’ 메뉴에서 ‘RGB Parade’를

RGB 퍼레이드 뷰를 통해 빨가색, 녹색, 파란색 채널이 전체 길이로 개별 표시됩니다. 각 컬러 채널의 레벨을 모니터링하여 색보정 작업을 간단히 진행할 수 있으며, 비디오의 블랙, 중간톤, 화이트 신호 색균형 또한 손쉽게 확인할 수 있습니다. RGB 퍼레이드 디스플레이를 통해 각 빨간색, 녹색, 파란색 채널의 디테일을 확인할 수 있어 색상 균형을 간단히 맞추고 원치 않는 색상 집중 현상을 제거할 수

색보정 시 비디오 레벨이 최대로 올라가되 클리핑되지 않도록 하는 것이 중요합니다. 비디오 신호 레벨을

RGB 한도 범위를 넘거나 방송 규정 수준을 넘지 않도록 주의하세요. 규정 수준인 100% RGB 레벨을 넘지 않는 기기가 있지만 그렇지 않은 기기도 있습니다. SmartScope Duo 4K를 통해 방송 규정 수준을 넘을 때마다 이를 즉시 확인할 수 있습니다. 규정 상 부적합한 비디오 레벨은 블랙 및 화이트 레벨에서도 나타날 수 있습니다. 일부 색보정 시스템에서는 블랙 레벨이 블랙 포인트 0%이하로 떨어질 수 있습니다. 규정상 부적절한 블랙 레벨을

Lift 또는 Gain의 값을 조절해 이를 제거할 수 있습니다. 이때 100% 눈금 레벨을 확인하여 전체 비디오 신호가 규정 수준을 넘거나 부적절한 화이트 신호가 발생하지 않도록 주의하세요. YUV 레벨을 확인하려면 ‘Display’ 메뉴에서 ‘YUV Parade’를 선택하세요. 이 뷰는 TV 방송용 비디오 신호 형식이며 휘도(밝기) 값이 크로마(컬러) 값으로부터 분리되어 표시되기 때문에 유용합니다. 좌측 파형에는 휘도 정보가 표시되며, 두 번째 및 세 번째 파형에는 크로마 정보가 표시됩니다. YUV 퍼레이드 뷰는 비디오 신호의 크로마 값을 컬러바 테스트 패턴으로 조정하는데 유용합니다. 이를 통해 색상을 정확하게 나타낼 수 있으며 TV에 출력할 수 있는 방송 신호를 얻을 수 있습니다. 색보정 작업은 방송 규정상 허용되는 범위에서 최고의 영상 이미지를 얻기 위해 영상을 지속적으로 조정하는 과정입니다.

SmartScopeDuo4K사용하기색보정용어 블랙–비디오 신호의 블랙 레벨 미드톤–비디오 신호의 미드 그레이 레벨 화이트–비디오 신호의 화이트 레벨 RGB 퍼레이드 뷰 YUV 퍼레이드 뷰 Blackmagic SmartView Setup의 'Display' 메뉴에서 'RGB Parade'와 'YUV Parade' 중 선택하세요.

히스토그램 표시는 그래픽 디자이너와 카메라 운영자에게 친숙한 기능입니다. 히스토그램 표시는 블랙/ 화이트 정보의 분포를 보여주어 영상의 밝은 부분 및 어두운 부분의 클리핑 여부를 확인할 수 있습니다. 히스토그램 표시를 통해 영상의 감마 효과 변화를 확인할 수 있습니다. 영상 속 블랙은 화면 왼쪽에 나타나며 화이트 부분은 오른쪽에 나타납니다. 모든 비디오는 히스토그램

0% ~ 100% 사이로 표시됩니다. 만약 0% 이하 또는 100% 이상인 경우 사용자의 비디오는 클리핑됩니다. 촬영 중에는 비디오 클리핑 현상이 심각한 문제가 될 수 있는데, 이는 나중에 통제된 환경에서 색보정 작업을 수행하려면 블랙과 화이트 영역을 보존해야 하기 때문입니다. 촬영할 때 비디오를 블랙 클리핑 레벨 이상, 그리고 화이트 클리핑 레벨 아래로 유지하면 나중에 화이트와 블랙 색상에서 디테일이 부족하여 색상이 단조로워 지는 것을 피하고 색상을 더 자유롭게 조정할 수 있습니다. 색보정 시 비디오를 클리핑할 수 있으며, 이 경우 히스토그램 표시에 비디오 클리핑 효과와 클리핑되는 정도가 표시됩니다. 감마 조정을 통해 클리핑을 줄이고 더 많은 디테일을 유지하면서 비슷한 영상룩을 만들 수도 있습니다. 히스토그램 표시를 통해 허용 기준에서 벗어난 블랙 및 화이트를 확인할 수는 있지만, 허용치를 벗어난 레벨은 확인할 수는 없습니다. 히스토그램 표시는 색상을 표시하지 않기 때문에 영상이 허용 기준에서 벗어난 색상을 포함하더라도 레벨은 기준 범위 이내로 표시될 수 있습니다. 다시 말하자면, 기준치 이상의 레벨을 확인하는 데에는 비디오 신호의 색상 및 밝기 요소를 모두 표시하는 RGB 퍼레이드 디스플레이를

블랙 및 화이트 분포를 표시한 히스토그램 표시 모습 Blackmagic SmartView Setup의 'Display' 메뉴에서 RGB Parade'와 'YUV Parade' 중 선택하세요.

SmartScopeDuo4K사용하기오디오미터표시 오디오 미터 표시는 SDI 비디오 신호에 임베드된 오디오 레벨을 표시합니다. 최대 16개의 임베디드 오디오 채널이 디임베드된 후 dBVU 또는 dBFS으로 표시됩니다. VU 미터는 평균 신호 수준을 보여주며 사용이 간편한 구형 장비에서 흔히 사용됩니다. VU는 -20dBFS로

1kHz 톤 테스트 신호의 SMPTE 권장 사항에 따라 보정됩니다. dBFS는 사실상 전체 디지털 오디오 신호 미터이며 최신 디지털 장비에서 자주 사용됩니다. 오른쪽 오디오 스코프는 ' Set' 메뉴에서 선택할 수 있는 두 개의 오디오 채널을 모니터링할 수 있습니다.

1 & 2, 채널 3 & 4 등.) 오디오 스코프는 X-Y축 뷰로 제공되어 오디오 균형 및 위상 차이 상태, 그리고 오디오 트랙이 모노인지 스테레오인지를 확인할 수 있습니다. 모노 오디오는 하나의 수직의 동위상

In-Phase)선으로 나타나야 합니다. 만약 수평선으로 나타나는 경우, 사용자의 오디오가 ‘위상 반전’되어, 다운스트림 장비에서 수신된 오디오가 손실될 수 있습니다. 오디오 위상은 케이블이 잘못 연결될 수 있는 대규모 시설에서 발생하는 가장 일반적인 오디오 오류입니다. 스테레오 신호를 모니터링할 때 오른쪽 오디오 스코프 선이 펼쳐져 왼쪽과 오른쪽 오디오 채널 간의 차이를 나타냅니다. 오디오 트랙에 스테레오 사운드가 많이 포함될수록 선이 더욱 원형으로 나타납니다. 오디오에 최소한의 스테레오 콘텐츠가 포함되어 있으면 스코프는 수직 축에 더 집중적으로 나타납니다. 다이얼로그 오디오는 주로 수직선으로 나타나는 반면, 스테레오 콘텐츠가 많은 음악은 스코프가 넓게 나타납니다 이는 모노 오디오가 L+R이고 수직축에 표시되는 반면, 스테레오 콘텐츠는 L- R이며 수평축에 표시되어 스테레오 차이를 표시하기 때문입니다. 피크 레벨 및 오디오 균형을 표시하는 오디오 미터 표시 ‘Set’ 메뉴를 사용하여 모니터링할 한 쌍의 오디오 채널을 선택하세요.

SmartScopeDuo4K사용하기네트워크설정하기 모니터이름(Name) SmartView Duo 또는 SmartScope Duo 장치를 네트워크 상에서 쉽게 식별할 수 있도록 장치 이름을 변경하는 것이 좋습니다(예: "필드 카메라 1 및 2", "멀티 뷰 출력", "4K 피드" 등). 모니터명을 변경하려면 모니터가 이더넷이나 USB를 통해 연결되어 있는지 확인하세요. Blackmagic SmartView Setup을 실행하고 모니터명 아래에 있는 설정 아이콘을 클릭하세요. 'Configure' 탭을

Details' 섹션에 있는 모니터명을 편집하세요. 소프트웨어가 유효하지 않은 이름을 감지하면 입력하는 동안 이름 옆에 경고 아이콘이 나타납니다. 이름이 유효하면 체크 표시가 나타납니다. 컴퓨터

return' 키를 눌러 장치명 변경을 완료하세요. 네트워크설정하기(NetworkSettings) Blackmagic SmartView Setup에서 네트워크 설정을 변경하려면 사용자의 Blackmagic 모니터가 USB 를 통해 컴퓨터에 연결되어 있어야 합니다. 이더넷을 통해서는 네트워크 설정을 변경할 수 없습니다.

SmartView Duo 및 SmartScope Duo는 DHCP를 사용하여 네트워크에서 IP 주소를 자동으로 가져옵니다. 네트워크에서 SmartView 또는 SmartScope 모니터를 찾을 수 없는 경우, 장치가 DHCP를 통해 IP 주소를 수신하지 않았을 수 있으며, 이 경우 적절한 네트워크 설정으로 각 장치를 수동으로 설정해야 합니다.

Blackmagic SmartView Duo 또는 SmartScope Duo 모니터를 컴퓨터 USB에 연결하고 Blackmagic SmartView Setup을 실행하세요.

연결된 모니터는 SmartView Setup 홈페이지에 자동으로 표시되며 모니터명 옆에 USB 아이콘이 표시됩니다. 모니터 이미지를 클릭하세요.

'고정 IP' 확인란을 클릭하고 IP 주소와 게이트웨이 주소 필드를 입력하세요. 네트워크에서의 IP 충돌을 방지하려면 시스템 관리자에게 여분의 IP 주소를 요청하세요.

주소 세부정보를 입력한 후 'Save'를 클릭하세요.

SmartScopeDuo4K사용하기네트워크에연결하기 SmartView 또는 SmartScope 모니터를 네트워크에 연결하면 여러 장치의 모니터를 원격으로 설정할 수

SmartView 및 SmartScope 모니터는 다른 설정 없이도 비디오를 표시하지만 모든 네트워크 설정은 장치 설치 전에 설정해 놔야 합니다. 네트워크 설정은 컴퓨터에 USB를 사용한 직접 연결을 통해서만

원격 모니터 설정은 이더넷을 사용해 컴퓨터에 직접 연결하여 수행할 수 있습니다. 이 설정에서는 네트워크 스위치가 필요하지 않아 빠르게 셋업 시 편리합니다. 추가 장치는 각 장치의 이더넷 출력 단자를 통한 활성 루프를 통해 데이지 체인 방식으로 연결할 수 있습니다. 데이지 체인 방식으로 연결된 모든 장치의 전원을 반드시 연결하세요. 사용하던 스튜디오 네트워트의 IP 주소를 사용하지 않고 여러 장치를 연결 하거나, 기존에 사용하던 네트워크가 없는 경우, 이더넷 단자를 통해 컴퓨터에 간단히 연결하세요. 또한 네트워크 스위치로 다시 케이블을 연결할 필요가 없어, 이더넷을 통해 SmartView 및 SmartScope 장치를 연결하는 빠른

이더넷을통한연결배치도 네트워크 스위치 없이 컴퓨터의 이더넷 포트를 장치에 직접 연결할 수 있습니다. 추가 장치를 서로 데이지 체인으로 연결할 수 있어 네트워크 스위치에 여러 케이블을 연결할 필요가 없습니다. 모든 장치에 전원을

SmartScope 4KDuo 점대점방식의2110IP접속도 SmartView 4K G3를 Blackmagic 2110 IP 컨버터에 점대점 방식으로 연결하여 2110 IP 스트림을 수신할 수 있습니다. 아래 접속도에서는 ATEM 스위처의 멀티뷰 출력이 SDI를 통해 Blackmagic 2110 IP Mini BiDirect 12G에 연결되어 있습니다. 그런 다음, 이더넷을 통해 컨버터를 SmartView 4K G3에 연결합니다. POWER +12V USB 10G 2110 IP12G

네트워크에연결하기이더넷네트워크스위치 여러 장치를 사용자의 스튜디오 네트워크에 연결하려면 SmartView 또는 SmartScope 한 대만 네트워크 스위치에 연결하고, 나머지 장치는 각 장치의 이더넷 출력 포트를 통해 활성 루프를 사용하여 데이지 체인 방식으로 연결할 수 있습니다. 따라서, 스위치의 한 개의 포트만 사용하게 됩니다. 이 방식에서는 네트워크 스위치로 다시 여러 개의 케이블을 연결하지 않아도 됩니다. 데이지 체인으로 연결하여 사용하려면 모든 장치에 전원이 공급되어야 합니다. 네트워크 스위치에 연결하면 네트워크의 모든 컴퓨터에서 장치의 설정을 변경할 수 있습니다. 네트워크에 무선 액세스 포인트가 포함된 경우, 모든 Mac 또는 Windows 노트북 컴퓨터에서 WiFi 연결을 통해 설정을 변경할 수도 있습니다. SmartView 또는 SmartScope를 IP를 포함한 LAN에 연결하려면 다음 단계를 실행해야 합니다.

장치에 포함된 전원 공급 장치를 단단히 연결하고 전원을 켜세요.

표준 RJ45 이더넷 케이블을 사용하여 장치를 네트워크 스위치에 연결하거나 컴퓨터에 직접

SmartView4KG3를2110IP네트워크에연결하기 SmartView 4K G3를 2110 IP 네트워크에 추가하면 2110 IP 컨버터와 네트워크에 연결된 스튜디오 카메라에서 스트림을 수신할 수 있습니다. 아래 다이어그램은 SmartView 4K G3가 Blackmagic Ethernet Switch 360P에 연결되어 있는 모습입니다. 네트워크 스위치에는 Studio Camera 6K Pro, Audio Monitor 12G G3, URSA 카메라에 연결된 Blackmagic 2110 IP Mini BiDirect 12G도 연결되어 있습니다. 카메라에서 녹화가 시작되면 SmartView Setup 유틸리티를 사용하여 스튜디오 카메라 또는 Mini 2110 IP 컨버터 2110 IP 스트림을 라우팅할 수 있습니다.

SmartView 또는 SmartScope의 탈리 포트를 꼭 연결할 필요는 없으며 탈리 기능을 사용하지 않으려면 이 부분을 건너뛰어도 됩니다.

SmartView 및 SmartScope 화면에는 방송 중, 프리뷰 또는 녹화와 같은 비디오 신호 상태를 나타내는 데 사용할 수 있는 빨간색, 녹색 또는 파란색의 개별 탈리 보더가 있습니다. 9핀 D-sub 탈리 포트는 스위처 및 자동화 시스템의 접점 폐쇄 신호를 수신합니다. 스위처 또는 자동화 시스템과 함께 사용할 탈리 포트 배선에 대한 정보는 함께 제공되는 탈리 핀 연결 다이어그램을

9핀 D 포트 배선 설명은 장치 뒷면에 인쇄되어 있으며 각 독립 모니터에 빨간색, 녹색 또는 파란색 탈리 테두리를 표시하는 접점 폐쇄를 보여줍니다. SmartView Duo의 녹색 및 빨간색 탈리 보더 모습 SmartView Duo 및 SmartScope Duo 4K 탈리 핀 연결핀 기능1 모니터 1 빨간색2 모니터 1 녹색3 모니터 1 파란색

7 모니터 2 빨간색8 모니터 2 녹색9 모니터 2 파란색 SmartView HD 및 SmartView 4K 탈리 핀 연결핀 기능1

SmartView 탈리 포트 탈리사용하기시야각최적화하기 SmartView Duo 및 SmartScope Duo 4K 모니터를 높은 장비 랙에 설치하는 경우 최적의 시야각을

LCD를 반대로 회전해야하는 경우가 있습니다. LCD의 이미지는 반전을 감지하면 자동으로 올바른 방향으로 전환됩니다. 뒷쪽 어셈블리에서 전면판을 분리했다가 다시 연결하는 과정을 위해 02번 크기의 Pozidriv 드라이버를 준비해야 합니다. 이는 간단한 절차이며 뒷면 어셈블리를 열 필요가 없습니다. 다음 설명에서는 전면판의 Blackmagic Design 로고를 올바른 방향으로 유지하면서 뒤집는 방법을

02번 크기의 Pozidriv 드라이버를 준비하세요.

전면판의 상단, 하단, 왼쪽, 오른쪽에서 나사를 제거하세요. SmartView Duo 및 SmartScope Duo 4K에는 10개의 나사가 있습니다.

그림과 같이 뒷쪽 어셈블리에서 전면판을 들어올리세요.

뒤집힌 뒷쪽 어셈블리에 전면판을 다시 설치하세요.

SmartView Duo 또는 SmartScope Duo 4K를 랙의 높은 곳에 설치할 준비가 되었습니다. 랙을 볼트로 고정한 후에는 잘못 다루거나 헐거워질 수 있는 외장 노브가 없기 때문에 모니터가 부딪혀도 최적의 시야각을 계속 표시합니다. 장치를 장비랙에 높이 고정하기 전에 반전 테스트를 실행해 최적의 시야각을 확인하는 것이 좋습니다.

시야각최적화하기모든 나사를 제거하여 뒷쪽 어셈블리에서 전면판을 들어올리세요.

도움이 필요한 경우, 다음의 네 가지 방법을 사용하세요.

최신 지원 정보는 Blackmagic Design 지원 센터(www.blackmagicdesign.com/kr/support)에서

Blackmagic Design 리셀러에게 문의하세요.

리셀러로부터 Blackmagic Design의 최신 기술 업데이트를 즉각 지원받을 수 있습니다. 또한 워크플로에 필요한 여러 지원 방안을 제공하는 리셀러로부터 지원받을 수 있는 내용을 확인하시길

또 다른 방법으로 www.blackmagicdesign.com/kr/support에 있는 웹 양식을 통해 문의 사항을 이메일로 보내실 수 있습니다.

Blackmagic Design 지원 사무실로 연락하세요. 고객지원 페이지의 [지역별 고객 지원팀 찾기] 버튼을 클릭하여 가장 가까운 Blackmagic Design 고객지원 사무실을 찾을 수 있습니다. 고객의 문제에 최대한 빨리 대응할 수 있도록 기술적인 문제 및 시스템 사양과 관련하여 최대한 많은 정보를 제공해 주시기 바랍니다.

유럽 연합 국가 내의 전기전자제품 폐기물 처리 기준. 제품에 부착된 기호는 해당 제품을 다른 폐기물과는 별도로 처리되어야 함을 나타냅니다. 제품을 폐기하려면 반드시 재활용 지정 수거 장소에 폐기해야 합니다. 폐기물 제품을 분리수거 및 재활용으로 처리하는 것은 자연 자원을 보전하고 인간의 건강과 환경을 보호할 수 있도록 폐기물을 재활용할 수 있는 방법입니다. 재활용을 위한 제품 폐기물 장소에 관한 자세한 정보는 해당 지역 시청의 재활용 센터 혹은 해당 제품을 구입한 상점으로 문의하십시오. 본 제품은 테스트 결과 FCC 규정 제15항에 따라 A 등급 디지털 기기 제한 사항을 준수하는 것으로 확인되었습니다. 해당 제한 사항은 본 제품을 상업적 환경에서 사용할 시 발생할 수 있는 유해 혼선으로부터 적절한 보호를 제공하기 위함입니다. 이 제품은 무선 주파수를 생성 및 사용, 방출할 수 있습니다. 따라서 설명서의 안내에 따라 제품을 설치 및 사용하지 않을 시, 무선 통신을 방해하는 전파 혼선을 일으킬 수 있습니다. 해당 제품을 주거 지역에서 사용할 경우 유해 전파 혼선이 발생할 가능성이 있으며, 이 경우 사용자는 자체 비용으로 전파 혼선 문제를 해결해야

제품 작동은 다음 두 가지 조건을 전제로 합니다.

본 기기는 유해 혼신을 일으키지 않습니다.

본 기기는 원치 않는 작동을 일으킬 수 있는 혼신 등의 모든 혼신을 수용합니다.

본 기기는 캐나다 표준 A 등급 디지털 장치 규정을 준수합니다. 정해진 사용 목적 이외의 다른 목적의 사용 또는 제품 변경은 표준 규정 위반으로 간주할 수

HDMI 인터페이스 연결 시에는 반드시 고품질의 쉴드 HDMI 케이블을 사용해야 합니다. 이 기기는 업무용 환경에서 사용할 목적으로 적합성 평가를 거쳤습니다. 가정용 환경에서 사용하는 경우 전파간섭의 우려가 있습니다.

감전 예방을 위하여 본 제품은 반드시 보호 접지가 되어있는 메인 콘센트에 연결해야 합니다. 확실하지 않을 경우 자격증이 있는 전기공에 연락하십시오. 감전사고 위험을 줄이기 위해서 본 제품을 물이 튀거나 젖는 곳에 두지 마십시오. 본 제품은 주위 온도가 최대 40ºC인 열대 지역에서 사용하기 적합합니다. 공기가 잘 통할 수 있도록 제품을 통풍이 잘되는 곳에 둡니다. 장비랙에 설치할 시, 주변 장비가 제품 통풍에 방해가 되지 않도록 주의하세요. 제품 내부에는 사용자가 수리 가능한 부품이 없습니다. 제품 수리는 해당 지역 Blackmagic Design 서비스 센터에 문의하세요. 일부 제품은 소형 폼팩터 플러그( SFP) 광섬유 모듈 옵션에 연결할 수 있는 기능을 탑재했습니다. 레이저

1 광섬유 SFP 모듈만 사용할 수 있습니다.

최대 작동 고도는 해수면 기준 2000m입니다.

본 제품을 사용하는 사용자는 제품의 플라스틱 내 폴리브롬화 비페닐에 노출될 수 있으며 캘리포니아주에서는 해당 물질이 암, 선천적 결손증, 기타 생식기능의 손상을 유발하는 것으로 알려져

Blackmagic Design은 본 제품의 부품 및 제조에 어떠한 결함도 없음을 제품 구매일로부터 12개월 동안 보증합니다. 보증 기간 내에 결함이 발견될 경우, Blackmagic Design은 당사의 결정에 따라 무상 수리 또는 새로운 제품으로 교환해드립니다. 구매 고객은 반드시 보증 기간이 만료되기 전에 결함 사실을 Blackmagic Design에 통지해야 적절한 보증 서비스를 제공받을 수 있습니다. 구매 고객은 지정된 Blackmagic Design 서비스 센터로 결함 제품을 포장 및 운송할 책임이 있으며, 운송 비용은 선불로 지급되어야 합니다. 구매 고객은 또한 이유를 불문하고 제품 반송에 대한 운송료, 보험, 관세, 세금, 기타 비용을 부담해야 합니다. 이 보증은 부적절한 사용, 관리 및 취급으로 인한 파손, 고장, 결함에는 적용되지 않습니다. Blackmagic Design은 다음과 같은 경우에 보증 서비스를 제공할 의무가 없습니다. a) Blackmagic Design 판매 대리인이 아닌 개인에 의해 발생한 제품 손상. b) 부적절한 사용 및 호환하지 않는 장비와의 연결로 인한 제품 손상. c) Blackmagic Design 사의 부품 및 공급품이 아닌 것을 사용하여 발생한 손상 및 고장.

) 제품을 개조하거나 다른 제품과 통합하여 제품 작동 시간 증가 및 기능 저하가 발생한 경우. Blackmagic Design에서 제공하는 제품 보증은 다른 모든 명시적 또는 묵시적 보증을 대신합니다. BLACKMAGIC DESIGN사와 관련 판매 회사는 상품성 및 특정 목적의 적합성과 관련된 모든 묵시적 보증을 부인합니다. 구매 고객에게 제공되는 Blackmagic Design의 결함 제품 수리 및 교환 관련 책임은 Blackmagic Design 또는 판매 회사에서 관련 위험의 가능성에 대한 사전 통보의 여부와 관계없이 모든 간접적, 특별, 우발적, 결과적 손해에 대한 유일한

Blackmagic Design은 장비의 불법적 사용과 관련하여 어떤 법적 책임도 지지 않습니다. Blackmagic Design 은 본 제품의 사용으로 인해 발생하는 손해에 대해서는 어떤 법적 책임도 지지 않습니다. 제품 사용으로 인해 발생할 수 있는 위험에 대한 책임은 본인에게 있습니다. © Copyright 2024 Blackmagic Design. 모든 저작권은 Blackmagic Design에게 있습니다. ‘Blackmagic Design’, ‘DeckLink’, ‘HDLink’, ‘Workgroup Videohub’, ‘Multibridge Pro’, ‘Multibridge Extreme’, ‘Intensity’, ‘Leading the creative video revolution’은 모두 미국 및 기타 국가에 등록된 상표입니다. 다른 회사명 및 제품 이름은 관련 회사의 등록 상표일 수 있습니다.
