用户手册 PQ18B Turbosound

请阅读, 保存, 遵守所有的说明, 注意所

4. 请只使用厂家指定的附属设备和配件。

7. 请勿将本产品安装在热源附近, 如暖气

片, 炉子或其它产生热量的设备 (包括功放 器)。 产品上不要放置裸露的火焰源, 如点

设备遭雨淋或受潮, 设备不 能正常运作或 被摔坏等, 设备受损需进行维修时, 所有维 修均须由 合格的维修人员进行维修。

装配应仅由专业人员进行。 错误的装配可能会导致人身 伤害或损坏。 不包括螺钉或其他紧固件。 选择适合安装表面材料的螺钉或紧固件； 确保您的螺钉和紧固件具有足够的保持力。 如果不确定， 请联系当地的专业零售商。

本设备仅设计用于垂直安装。 为了避免因设备跌落而可能 造成的伤害， 请勿尝试将扬声器柜水平安 装。扬声器柜作为悬挂系统的一部分运行， 如果安装不正确和不当， 可能会对人身造 成严重健康风险， 甚至死亡。 此外， 请确保 在任何安装或悬挂之前， 与经地方、 州或国 家当局认证的合格人员讨论电气、 机械和 声学问题。 确保扬声器柜仅由合格和认证 的人员使用专用设备和随设备提供的原装 部件和组件进行安装和 “悬挂”。 如果任何 部件或组件丢失， 请在尝试设置系统之前

为防止伤害， 必须按安装说明书 的规定将本产品牢固地固定在 地板/墙壁/合适的三脚架支架上。

对于任何因在此说明书提到的全部或部份 描述、 图片或声明而造成的损失, Music Tribe 不负任何责任。 技术参数和外观若有更改, 恕不另行通知。 所有的商标均为其各自所

是 Music Tribe Global Brands Ltd. 公司的商标

感谢您选择 Turbosound 扬声器产品用于您的应用。 如果您想了解有关此产品或任何其他产品的更多信息， 请访问我们的网站 turbosound.com。

拆开设备后， 请仔细检查是否有损坏。 如果发现损坏， 请立即通知您的供应商。 您， 收货人， 必须提出任何索赔。 请保留所有包装， 以备

本 QSG 描述了 PQ10、 PQ12、 PQ15 扬声器和 PQ18B 低音炮的详细信息。 QSG 还展示了各种选项， 例如 TQ-FB 吊装架、 PQ-YB 叉形支架、 PQ-SB 万向支架和 SA-35 杆式安装支架， 准备悬挂或杆式安装。 此说明仅应与这些组件一起使用。 可选的吊挂组件 （TQ-FB 吊装架、 PQ-YB 叉形支架、 PQ-SB 万向支架和 SA-35 杆式安装支架） 仅应与本快速入门指南中描述的 Turbosound PQ 扬声器配合使用。 这些说明未显示外部提升设备的详细信息， 也未包含安全提升程序或安装的详细信息。 拥有这些说明和程序并不意味着获得其使用授权。

如果安装不当和不正确， 作为悬挂系统的一部分运行您的产品可能会使人员面临严重的健康风险， 甚至死亡。 此外， 请确保在任何安装 之前与经过当地、 州或国家当局认证的合格人员讨论电气、 机械和声学方面的考虑。 安装和设置应仅由合格和授权的人员进行， 并遵守您所在国家/地区适用的当地、 州和其他安全法规。 如果任何零件或组件丢失， 请在 尝试设置系统之前与您的经销商联系。 安装组件的人员有责任确保悬挂/固定点适合预期用途。 我们还建议您与我们的销售合作伙伴和应用团队安排 Turbosound 培训。 用于连接 Turbosound 吊挂系统的设备必须具有适当的额定值， 并且必须符合当地、 州和其他安全法规。 请勿将 Turbosound 吊挂系统与其 他类型或品牌的扬声器一起使用。 这种做法可能会影响安全标准， Music Tribe Global Brands Ltd 不对由此造成的损坏或伤害负责。 请勿修 改配件， 也不要以本 QSG 描述以外的方式使用它们。 作为完整组件的一部分提供的吊挂组件不可互换， 不得与任何其他组件的零部件

不允许焊接或以任何其他方式永久固定吊挂组件到一起或到机柜固定点。 吊挂组件或组件只能使用机柜固定点固定到 Turbosound 扬声

Music Tribe Global Brands Ltd 对因产品使用、 安装或操作不当而造成的任何损坏或人身伤害不承担任何责任。 必须由合格人员定期检查 以确保系统保持在安全稳定的状态。 确保在产品悬挂的情况下， 产品下方区域无人通行。 请勿在可能被公众进入或使用的区域悬挂

在安装前， 请务必参考 EASE Focus 3 建模软件的错误和警告指示。

所有在剧院、 工作室或其他工作和娱乐场所悬挂的扬声器， 除了主要承重悬挂装置外， 还必须配备独立的、 适当额定并牢固固定的二级 安全装置。 作为二级安全装置， 仅允许使用符合批准的结构和载荷等级的钢丝绳或钢链。 塑料包覆的钢丝绳不得用作二级安全装置。 二级安全悬挂必须独立于主要悬挂点， 并能够承受整个系统的重量。 附加的安全装置必须以扬声器在主要悬挂装置失效的情况下不会 掉落和摆动的方式安装。

程序要求使用两名或两名以上授权人员。 制定提升计划: 在进行任何提升之前， 您必须制定一个提升计划， 描述将要执行的确切步骤和程序。 计划必须与所有助手和提升的利益相关者共享， 以便每个人都能了解他们的职责。 遵守扬声器和吊挂组件各自标签上给出的所有说明。 使用链式提升机时， 请确保没有人直接在扬声器下方或附近。 组装过程中注意可能的挤压风险。

仔细检查吊挂系统组件和机柜是否有缺陷或损坏迹象， 然后再继续组装要悬挂的扬声器。 如果任何部件损坏或可疑， 或对部件的正常 功能和安全性有任何疑问， 请勿使用它们， 并立即撤出使用。

PQ10、 PQ12 和 PQ15 全频扬声器和 PQ18B 超低音扬声器作为无源系统运行， 正常前置发射操作仅需一个放大器通道和 DSP； 心形低音设置

将需要额外的放大器和 DSP 通道。 所有PQ系列扬声器仅通过 Lab Gruppen PLM+ 和 D series L 平台使用 Lake 预设， Lab Gruppen IPX 系列预设将适时发布。 不支持第三方放大器和 DSP 平台， 不发布或支持原始预设数据。

PQ 系列具有强大而简单的预设策略， 利用 LAKE XP 软件的最新功能。

预设数据可以通过 Lake LOAD Library （https://www.labgruppen.com/downloads.html） 找到， 也可以从 https://www.turbosound.com/downloads.html

推荐的 Lab Gruppen PLM+ 型号用于巡演应用的是 PLM8k44、 PLM12k44 和 PLM20k44。 对于使用 Lab Gruppen D 系列L型号的安装， 请使用 Lab Gruppen 的 “CAFE” 软件 （可从 www.labgruppen.com 下载） 来确定系统的最佳放大器

为了避免浪费放大器功率， 应使用重型扬声器电缆， 最小线径为 2.5 mm

（14 AWG）， 对于较长的运行或总输入阻抗小于 8 欧姆的情况， 最好使用 4 mm

（12 AWG） 的电缆。 对于极长的电缆， 请注意电缆阻抗和电阻损耗。 始终观察正确的极性。 使用正品 2 x NL4M 连接器以确保可靠运行。 将扬声器电缆从放大器连接并支撑到扬声器柜， 以免输入线对扬声器施加显著的额外重量或侧向力。 输入电缆或连接电缆绝不应用于 调扬声器的角度或以任何方式用作吊挂。

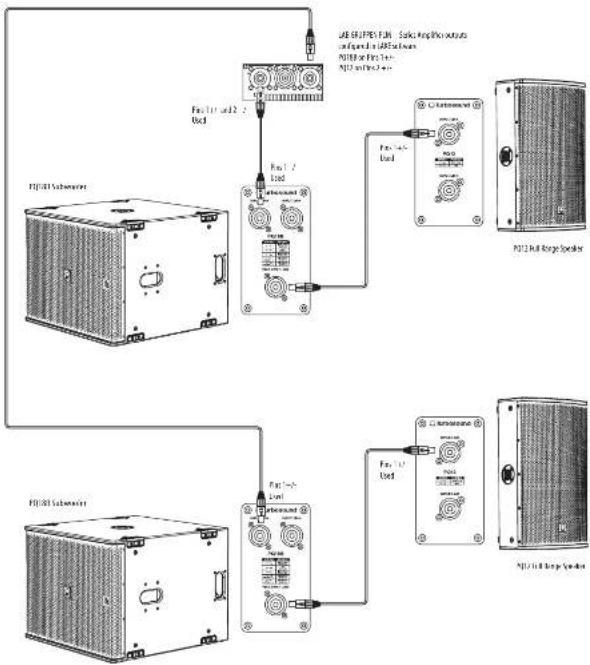

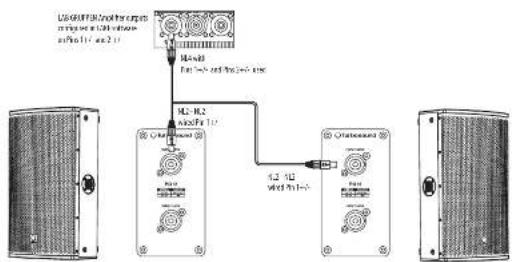

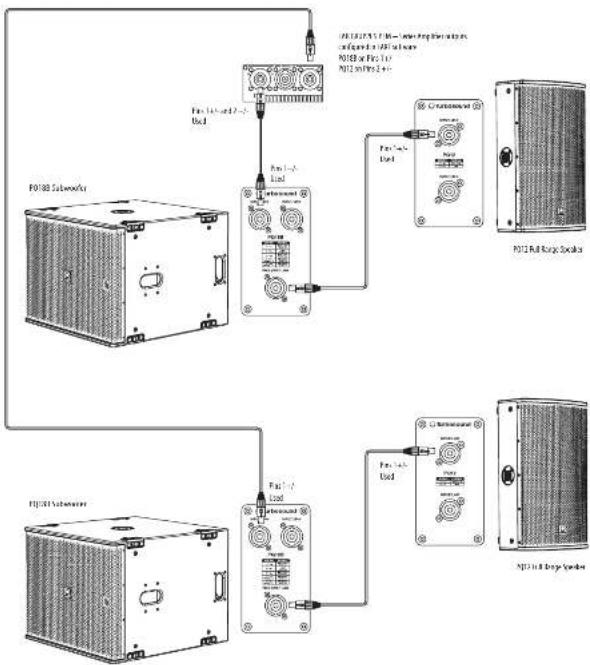

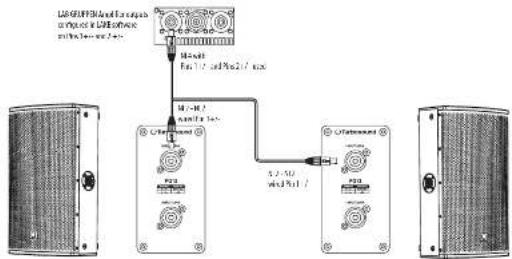

注意: 由于 PQ 柜连接 （1+/- = FR 和 2+/- =连接）， 使用（扬声器输出 1：1 +/- 和扬声器输出 2：2 +/-） 作为 Lab Gruppen 放大器的输出补丁。 根据其他通道的使用情况， 可以使用 “NL4 至 2-NL2 分线电缆”， 如下例所示。 NL4 端使用 Pin 1 +/- 和Pin 2 +/-， 两个 NL2 端均需接线至 Pin 1 +/-。 LAB GRUPPEN Amplier outputs congured in LAKE software on Pins 1+/- and 2 +/- NL4 with Pins 1+/- and Pins 2+/- used NL2 - NL2 wired Pin 1+/- NL2 - NL2 wired Pin 1+/-210 PQ Series Quick Start Guide 211 带 PQ18B 超低音扬声器的立体声音响示例 注意： 由于 PQ 柜连接 （1+/- = FR 和 2+/- = 连接）， 可以从 Lab Gruppen PLM+ 放大器的四个选项 （1、 2、 3、 4 +/-） 中选择输出补丁。 此立体声音响示例显示了两个 PQ12 扬声器和两个 PQ18B 超低音扬声器。 使用标准NL4电缆将超低音扬声器的 PIN SWAP LINK 连接至 PQ12

注意: 在这种情况下， 不要使用 PQ18B 超低音扬声器的前输入， 因为它使用连接到低音扬声器的 Pin 2+/-。 LAB GRUPPEN PLM + Series Amplier outputs congured in LAKE software PQ18B on Pins 1+/- PQ12 on Pins 2 +/- Pins 1+/- and 2 +/- Used Pins 1+/- Used Pins 1+/- Used Pins 1+/- Used Pins 1+/- Used PQ12 Full Range Speaker PQ12 Full Range Speaker PQ18B Subwoofer PQ18B Subwoofer

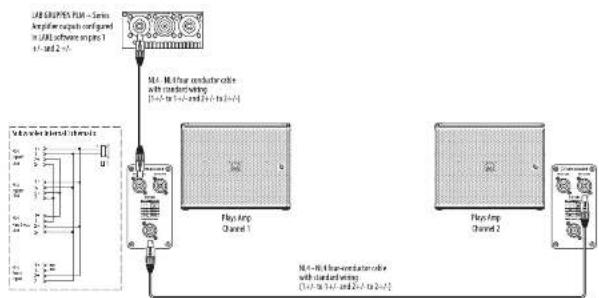

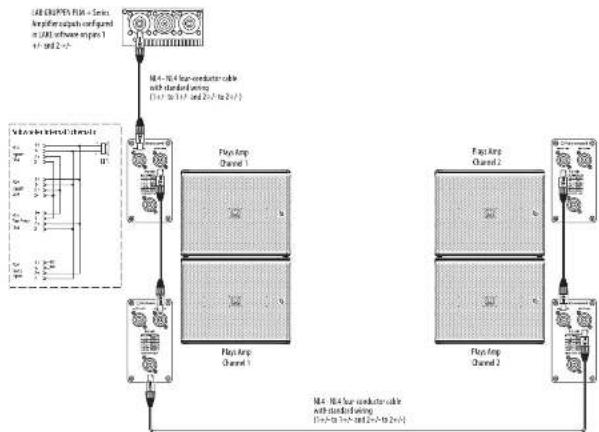

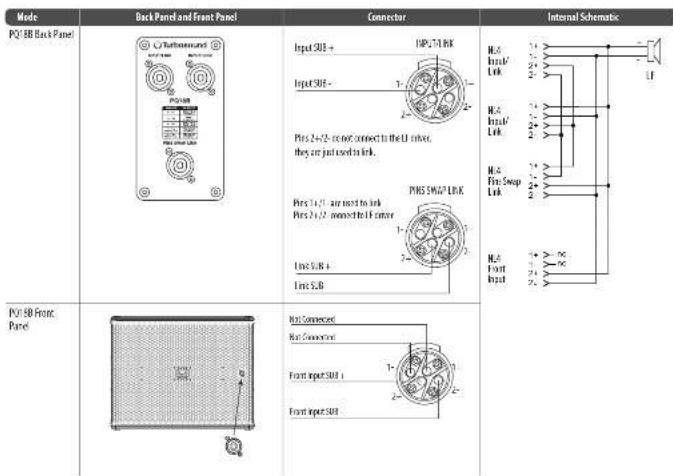

注意： PQ18B 超低音扬声器连接 1+/- = LF 和 2+/- = 连接。 PIN SWAP LINK 连接器用于使用标准 NL4 电缆为多个机箱供电。 要为每个放大器通道提供一个超低音扬声器， 请从 Lab Gruppen 双线 NL4 输出 （通道 1 = 1+/-； 通道 2 = 2+/-） 连接一根标准 NL4 电缆至

第一个超低音扬声器， 然后通过 PIN SWAP LINK 连接另一根标准 NL4 电缆至第二个超低音扬声器的输入。

要为每个放大器通道提供两个超低音扬声器， 可以使用从 Lab Gruppen 双线 NL4 输出 （通道 1 = 1+/-； 通道 2 = 2+/-） 的标准 NL4 连接 电缆； 有关更多详细信息， 请参阅以下布线图。 每个放大器通道一个超低音扬声器 每个放大器通道有两个低音炮 LF1

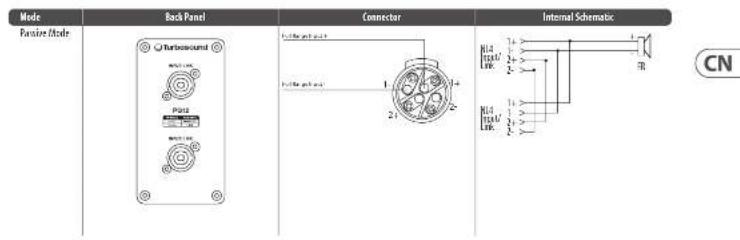

注意： 必须使用官方 Lake 工厂预设。 否则将导致 PQ 无源分频器和换能器的组件故障。 不支持其他第三方 DSP 或放大器。 Mode BackPanel Connector InternalSchematic Passive Mode

PQ 扬声器有 3 个可选的吊挂配件: TQ-FB 吊装架、 PQ-YB 叉形支架和 PQ-SB 旋转支架。 这些配件符合 BGV-C1 吊挂标准。

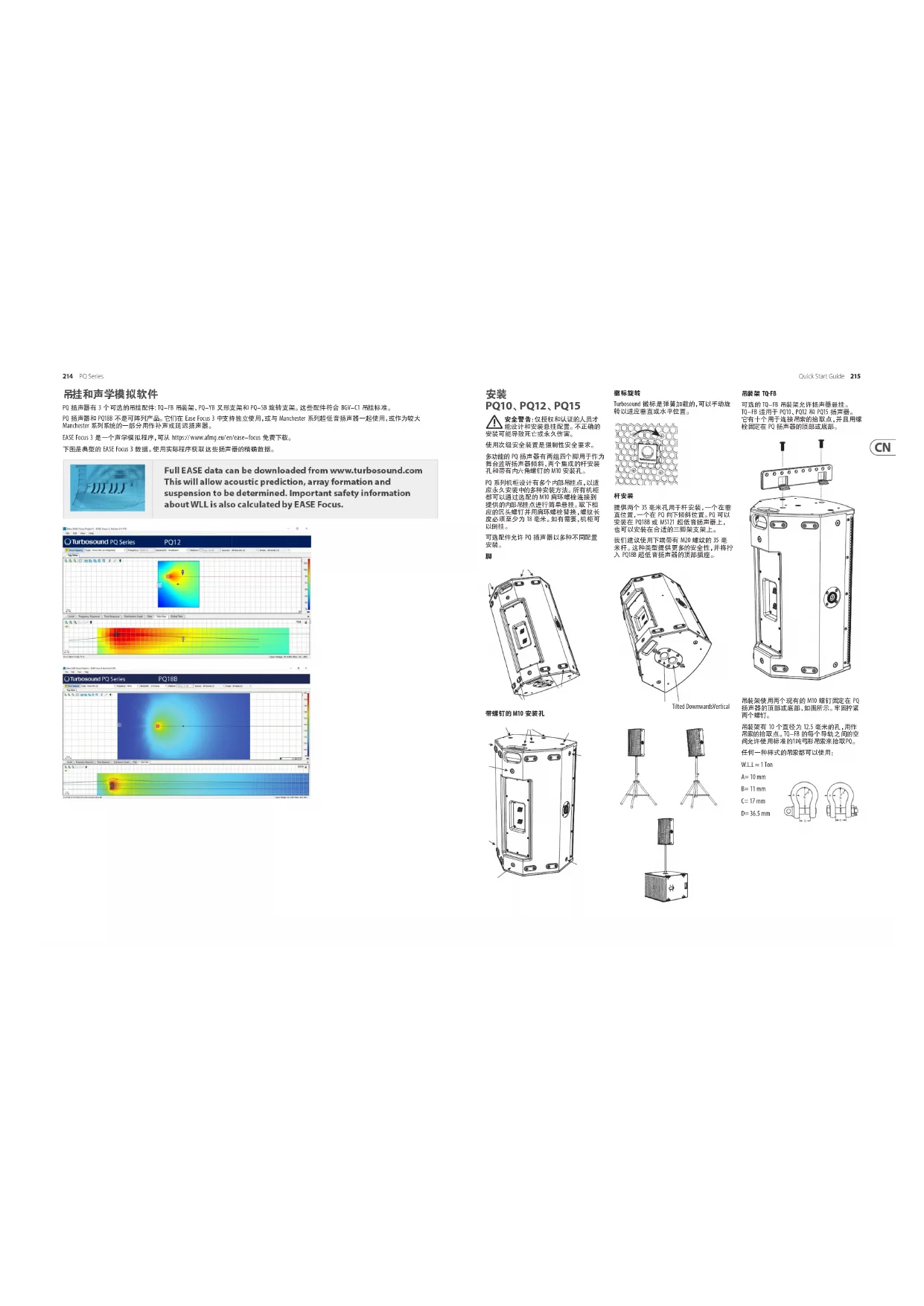

PQ 扬声器和 PQ18B 不是可阵列产品。 它们在 Ease Focus 3 中支持独立使用， 或与 Manchester 系列超低音扬声器一起使用， 或作为较大 Manchester 系列系统的一部分用作补声或延迟扬声器。 EASE Focus 3 是一个声学模拟程序， 可从 https://www.afmg.eu/en/ease-focus 免费下载。 下图是典型的 EASE Focus 3 数据。 使用实际程序获取这些扬声器的精确数据。

PQ10、 PQ12、 PQ15 安全警告： 仅授权和认证的人员才 能设计和安装悬挂配置。 不正确的 安装可能导致死亡或永久伤害。 使用次级安全装置是强制性安全要求。 多功能的 PQ 扬声器有两组四个脚用于作为 舞台监听扬声器倾斜， 两个集成的杆安装 孔和带有内六角螺钉的 M10 安装孔。 PQ 系列机柜设计有多个内部吊挂点， 以适 应永久安装中的多种安装方法。 所有机柜 都可以通过选配的 M10 肩环螺栓连接到 提供的内部吊挂点进行简单悬挂。 取下相 应的沉头螺钉并用肩环螺栓替换， 螺纹长 度必须至少为 18 毫米。 如有需要， 机柜可

可选配件允许 PQ 扬声器以多种不同配置

Turbosound 徽标是弹簧加载的， 可以手动旋 转以适应垂直或水平位置。

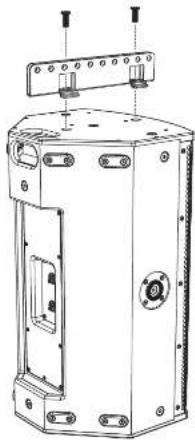

提供两个 35 毫米孔用于杆安装， 一个在垂 直位置， 一个在 PQ 向下倾斜位置。 PQ 可以 安装在 PQ18B 或 MS121 超低音扬声器上， 也可以安装在合适的三脚架支架上。 我们建议使用下端带有 M20 螺纹的 35 毫 米杆。 这种类型提供更多的安全性， 并将拧 入 PQ18B 超低音扬声器的顶部插座。. 吊装架 TQ-FB 可选的 TQ-FB 吊装架允许扬声器悬挂。 TQ-FB 适用于 PQ10、 PQ12 和 PQ15 扬声器。 它有十个用于连接吊索的拾取点， 并且用螺 栓固定在 PQ 扬声器的顶部或底部。 吊装架使用两个现有的 M10 螺钉固定在 PQ 扬声器的顶部或底部， 如图所示。 牢固拧紧

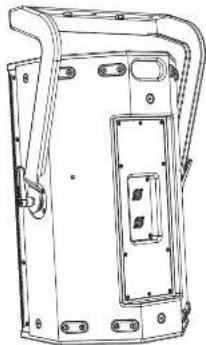

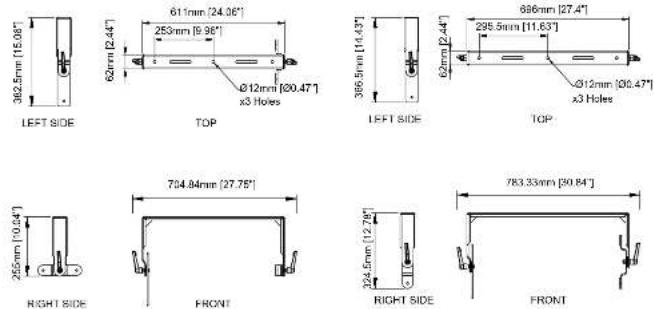

吊装架有 10 个直径为 12.5 毫米的孔， 用作 吊索的拾取点。 TQ-FB 的每个导轨之间的空 间允许使用标准的1吨弓形吊索来拾取PQ。 任何一种样式的吊索都可以使用： W.L.L = 1 Ton A= 10 mm B= 11 mm C= 17 mm D= 36.5 mm Tilted DownwardsVertical216 PQ Series Quick Start Guide 217 叉形支架 PQ10-YB、 PQ12-YB、 PQ15-YB 可选的叉形支架允许使用适当的挂钩夹或 耦合器将 PQ 扬声器悬挂到悬挂桁架上。 叉形支架有 3 种尺寸， 可适应 PQ 系列中的 每个扬声器： PQ10-YB、 PQ12-YB 和 PQ15-YB。 在两侧提供棘轮手柄， 以帮助精确调整扬

叉形支架固定在 PQ 扬声器的两侧， 通过将 手柄拧入每侧现有的 M10 安装孔。 请注意， 叉形支架的方向如图所示。 调整扬声器倾斜到所需角度， 然后拧紧手

如果叉形支架要固定在天花板或其他表 面上， 请先固定叉形支架。 然后抬起扬声器并用手柄将其固定到叉形 支架上。 调整扬声器角度并拧紧手柄。 杆安装 SA-35 可选的 SA-35 支架允许叉形支架在 35 毫米 杆安装或三脚架上支撑 PQ 扬声器。 请注意， 叉形支架的方向如图所示。 SA-35 支架通过两个螺钉固定在叉形支

然后可以将组件添加到安装在 PQ18B 超低音扬声器上的 35 毫米杆或合适的三 脚架上。 拧紧 SA-35 棘轮手柄以将组件固 定到杆或三脚架上。 根据需要调整扬声器 倾斜并拧紧每侧的手柄。 旋转支架 PQ10-SB、 PQ12-SB、 PQ15-SB 可选的旋转支架允许 PQ 扬声器水平安装 在天花板上，或者使用适合的挂钩夹安装 在桁架上。 旋转支架有3种尺寸， 可适应 PQ 系列中的每个扬声器： PQ10-SB、 PQ12-SB 和 PQ15-SB。 扬声器角度可以精确设置并固定在位置。 两排同心孔允许广泛的角度调整， 并通过

如果旋转支架要固定在天花板或其他表 面上， 请先固定支架。 使用现有的 M10 安装螺钉将小支架添加到 PQ 扬声器的顶部， 如图所示。 那里也有一

使用现有的 M10 螺钉将大板固定到扬声器 底部。 它覆盖了杆安装孔， 如图所示。 将大垫圈居中， 然后添加旋转支架并用中心

使用提供的螺钉固定旋转支架的另一端。 将扬声器设置在所需角度并拧紧旋转支架 两端的手柄螺钉和中心螺钉。

当 PQ 垂直安装 （纵向） 时， 中高频号角组件 提供 80 度水平波束宽度和 50 度垂直波束

可以拆卸并重新安装号角组件以适应所需 的配置和覆盖范围。 例如， 如果扬声器在 横向模式下使用， 可以旋转号角以保持 80 度水平和 50 度垂直波束宽度。 （这是需要 旋转号角的典型示例。） 号角前面标有波束宽度角度。 按照以下步骤旋转号角： 拆下格栅， 每侧拆下五个螺钉。 拆下号角组件的 12 个螺钉。 小心地向前拉号角组件， 刚好能旋转组件

使用十个螺钉重新安装格栅， 并注意扬声 器已被修改。218 PQ Series Quick Start Guide 219

PQ18B 安全警告： 仅授权和认证的人员才 能设计和安装悬挂配置。 不正确的 安装可能导致死亡或永久伤害。 如果使用 M10 吊挂点安装此产品， 则使用 次级安全装置是强制性安全要求。 PQ18B 底部和一侧有互锁脚， 用于堆叠超低 音扬声器或将其放置在平面上。 有一个集 成的杆安装孔和带有内六角螺钉的 M10

PQ18B 可以在水平或垂直方向进行地面

在垂直方向上， 最多堆叠两个； 在水平方 向上， 最多堆叠三个。 建议使用适当的固定带环绕柜体组作为额

Turbosound 徽标是弹簧加载的， 可以手动旋 转以适应垂直或水平位置。

PQ18B 机柜可以通过选配的 M10 肩环螺栓 连接到提供的内部吊挂点进行简单悬挂。 取下相应的沉头螺钉并用肩环螺栓替换， 螺纹长度必须至少为 40 毫米。 如有需要，

提供一个 35 毫米孔用于杆安装。 我们建议使用下端带有 M20 螺纹的 35 毫米杆。 这种类型提供更多的安全性， 并将 拧入 PQ18B 的顶部插座。

Feet Feet Pole Mount Feet Rigging Points Eyebolts M10 Shoulder Eyebolt 40 mm Lake 预设叠加和应用说明 所有PQ系列扬声器仅通过 Lab Gruppen PLM+ 和 D 系列L平台使用 Lake XP 预设， 以及即将推出的 IPX FiR-X 预设。 不支持其他放大器和 DSP 平台。 PQ 系列具有强大而简单的预设策略， 利用 Lake 软件的最新功能， 以及新的 BLEQ 叠加。 预设数据可以通过 Lake Load Library 找到， 也可以从 www.turbosound.com 下载。

PQ10、 PQ12、 PQ15 扬声器每个都有独立的一路无源 FIR 基础预设 （1 个通道 DSP/AMP）， 全频带可带或不带超低音扬声器。

PQ18B 超低音扬声器有一个独立的一路无源 FIR 基础预设 （1 个通道 DSP/AMP）。

注意： 不要在同一放大器/DSP 电路上组合 PQ10、 PQ12、 PQ15 扬声器。 不遵守这些说明可能会导致设备损坏。

注意： 仔 细 注 意 输 出 补丁。 注意： 仔细注意高频号角方向， 如果高频号角已旋转， 请选择 HR 预设。 PQ10、 PQ12、 PQ15 和 PQ18B 模块基于 Lake 软件的 XP 模块。

本 QSG 指的是 REV1.1 XP 预设。

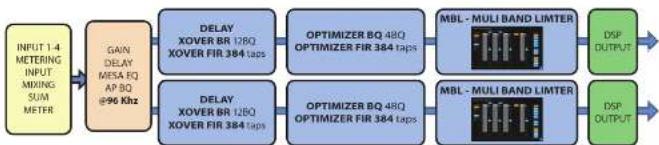

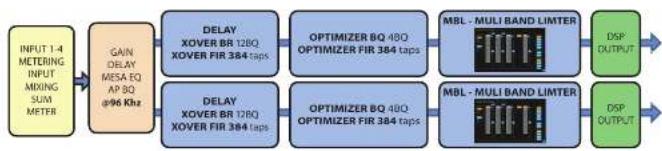

必须使用 Lake 软件 V7.0.7 或更高版本。 Lake XP 信号流： Lake 控制器的下载包括 Lake 控制器操作手册， 这是 Lake 控制器和兼容硬件 （如 PLM+ 系列放大器） 的完整教程。 在本 QSG 中， 我们重点介绍 Turbosound PQ 系列的工作流程和预设策略， 并假设具备 Lake 控制器的基本工作知识。 DSP OUTPUT DSP OUTPUT DELAY XOVER BR 12BQ XOVER FIR 384 taps INPUT 1-4 METERING INPUT MIXING SUM METER GAIN DELAY MESA EQ AP BQ @96 Khz DELAY XOVER BR 12BQ XOVER FIR 384 taps

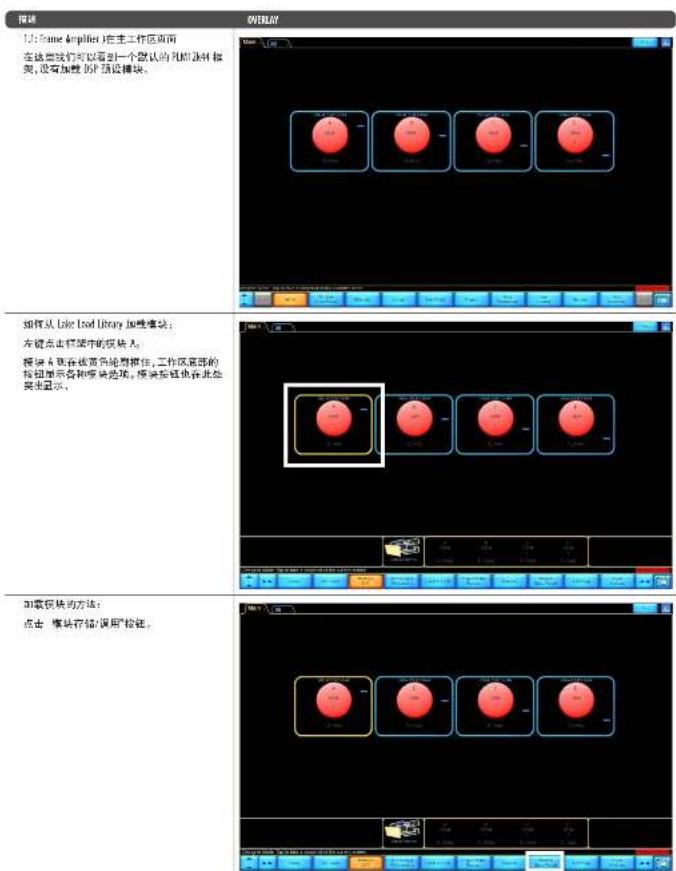

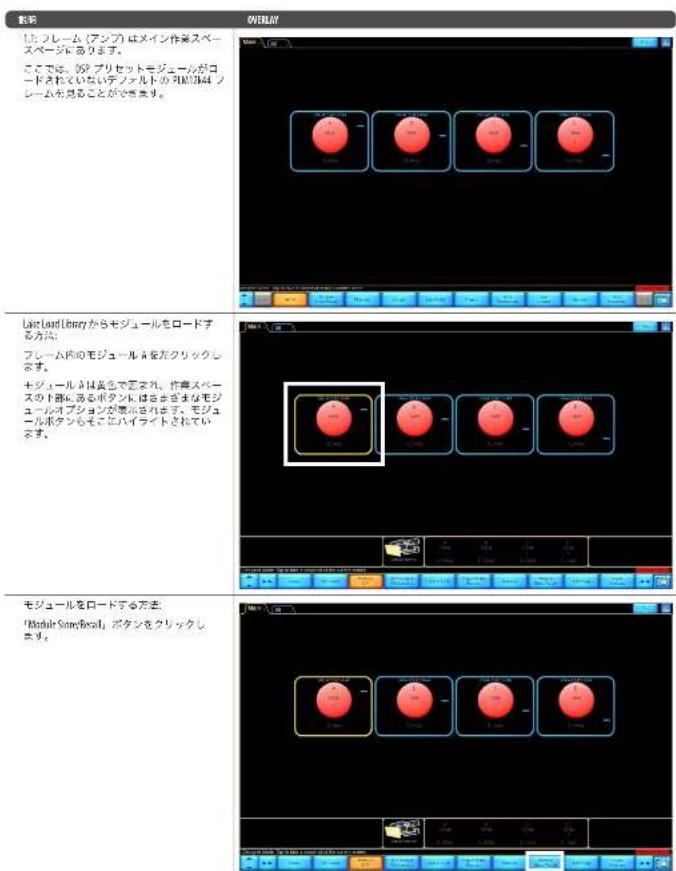

OVERLAY 1.1: Frame（Amplier） 在主工作区页面 在这里我们可以看到一个默认的 PLM12k44 框 架， 没有加载 DSP 预设模块。 如何从 Lake Load Library 加载模块： 左键点击框架中的模块 A。 模块 A 现在被黄色轮廓框住， 工作区底部的 按钮显示各种模块选项。 模块按钮也在此处

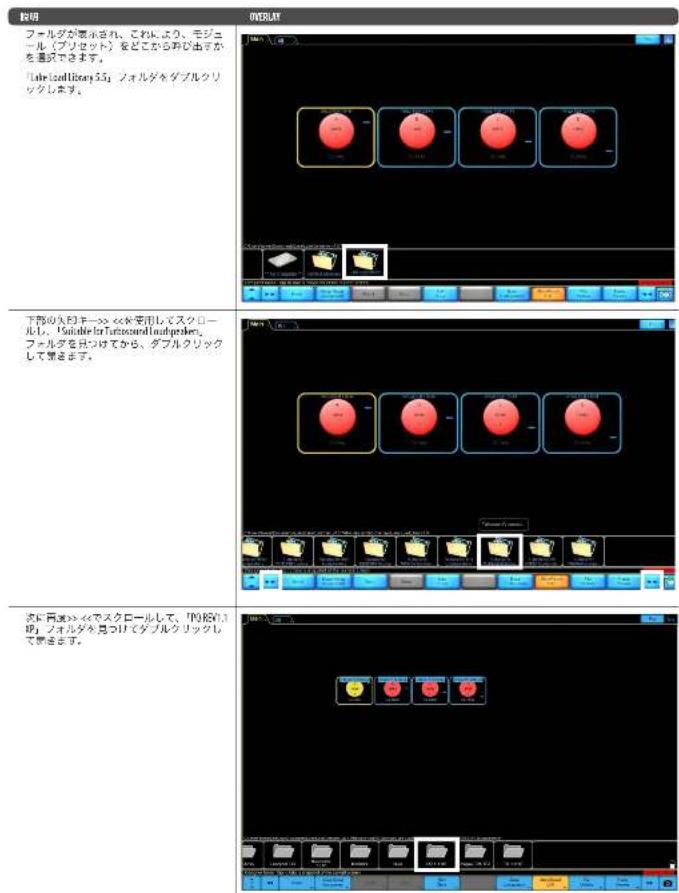

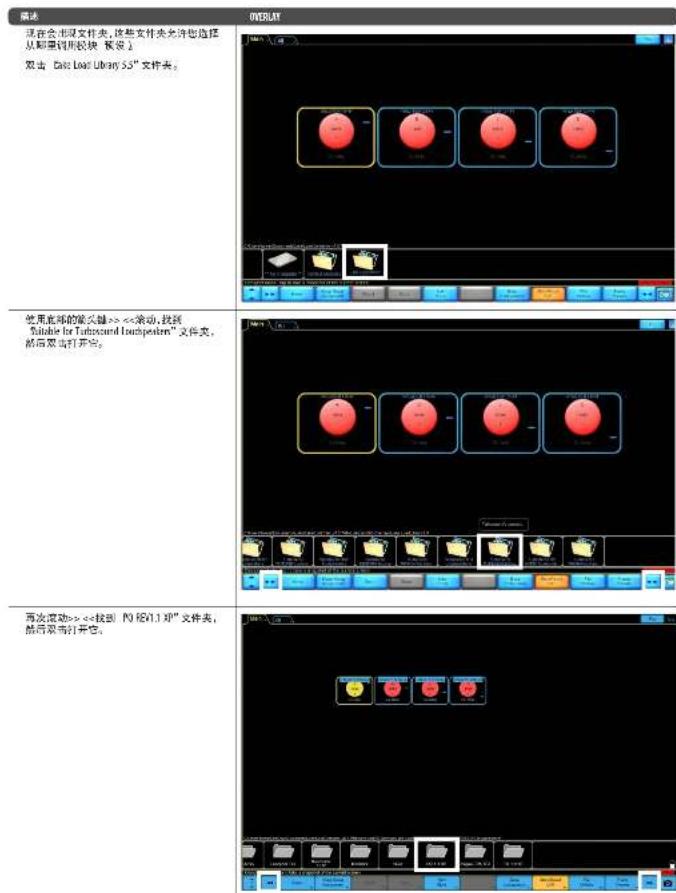

OVERLAY 现在会出现文件夹， 这些文件夹允许您选择 从哪里调用模块 （预设）。 双击 “Lake Load Library 5.5” 文件夹。 使用底部的箭头键>> <<滚动， 找到 “Suitable for Turbosound Loudspeakers” 文件夹，

再次滚动>> <<找到 “PQ REV1.1 XP” 文件夹，

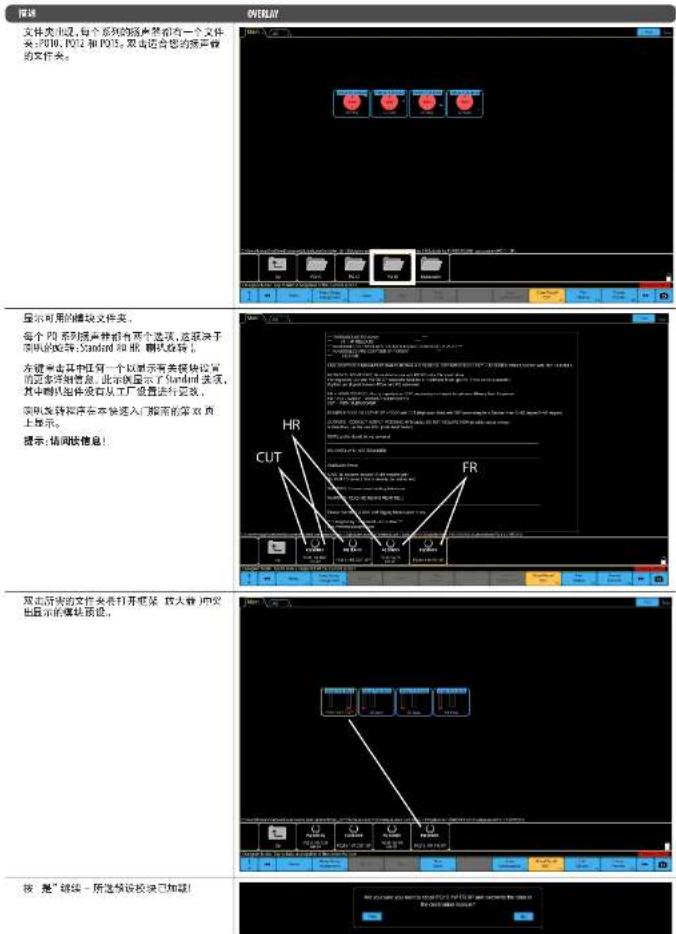

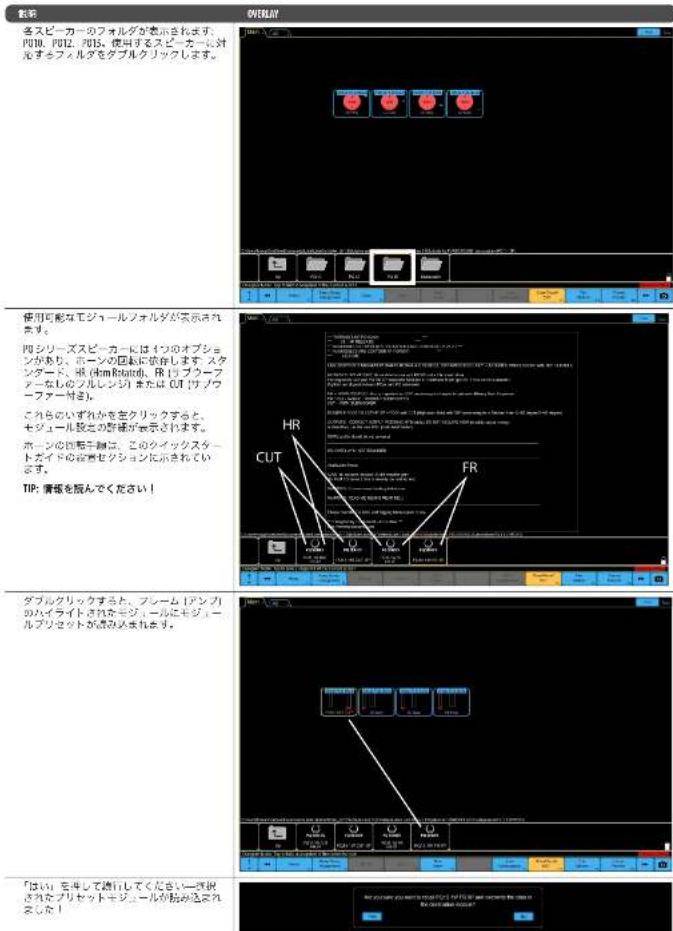

OVERLAY 文件夹出现， 每个系列的扬声器都有一个文件 夹： PQ10、 PQ12 和 PQ15。 双击适合您的扬声器

显示可用的模块文件夹。 每个 PQ 系列扬声器都有两个选项， 这取决于 喇叭的旋转： Standard 和 HR （喇叭旋转）。 左键单击其中任何一个以显示有关模块设置 的更多详细信息。 此示例显示了 Standard 选项， 其中喇叭组件没有从工厂设置进行更改。 喇叭旋转程序在本快速入门指南的第 xx 页

双击所需的文件夹将打开框架 （放大器） 中突

按 “是” 继续 – 所选预设模块已加载!

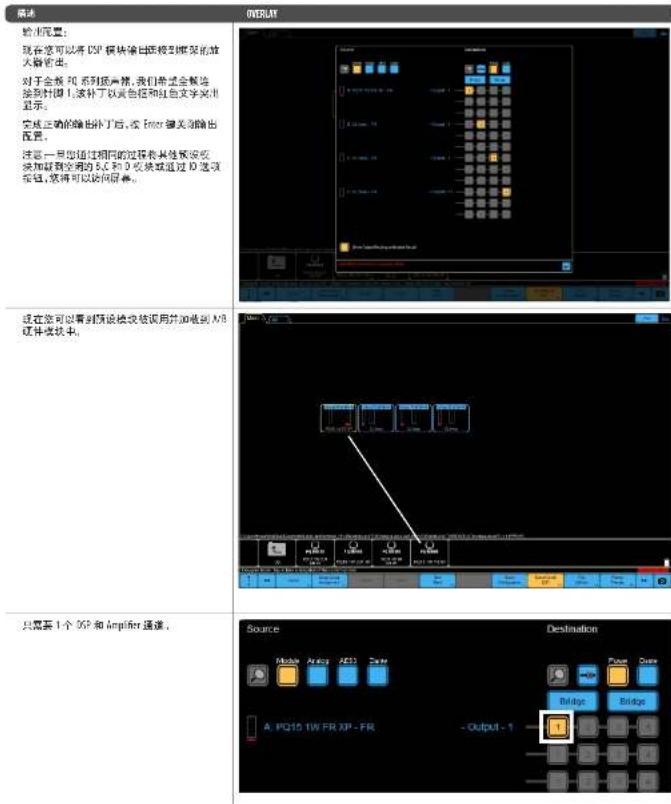

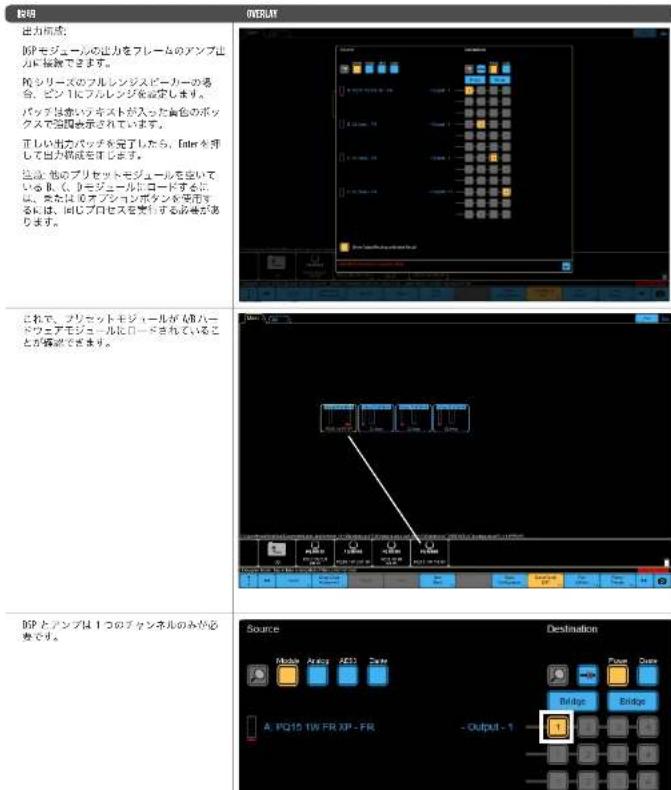

现在您可以将 DSP 模块输出连接到框架的放

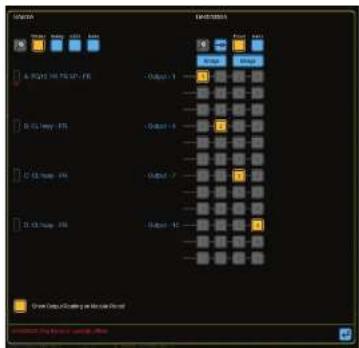

对于全频 PQ 系列扬声器， 我们希望全频连 接到针脚 1。该补丁以黄色框和红色文字突出

完成正确的输出补丁后， 按 Enter 键关闭输出

注意：一旦您通过相同的过程将其他预设模 块加载到空闲的 B、C 和 D 模块或通过 IO 选项 按钮， 您将可以访问屏幕。 现在您可以看到预设模块被调用并加载到 A/B

只需要 1 个 DSP 和 Amplier 通道。224 PQ Series Quick Start Guide 225 EQ 策略 ILLUSTRATION

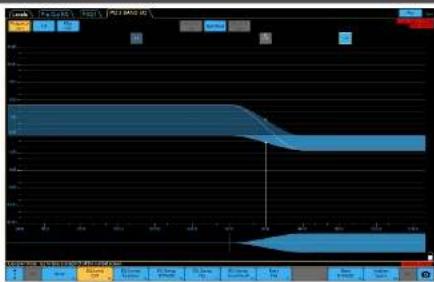

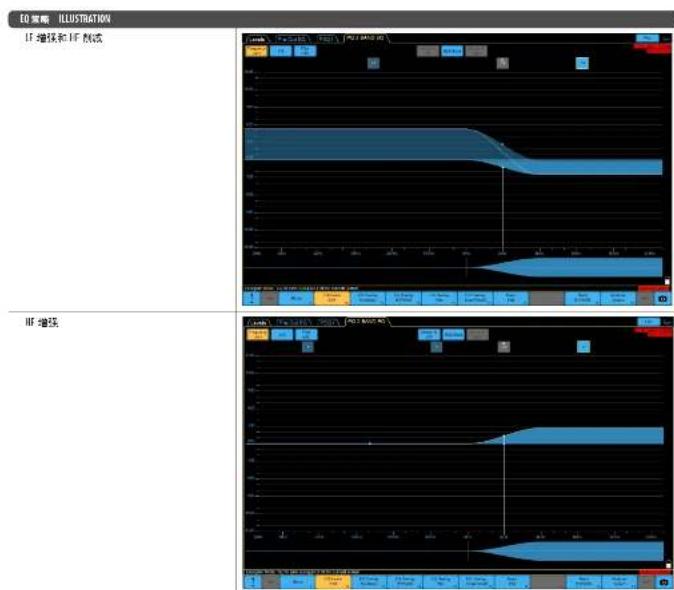

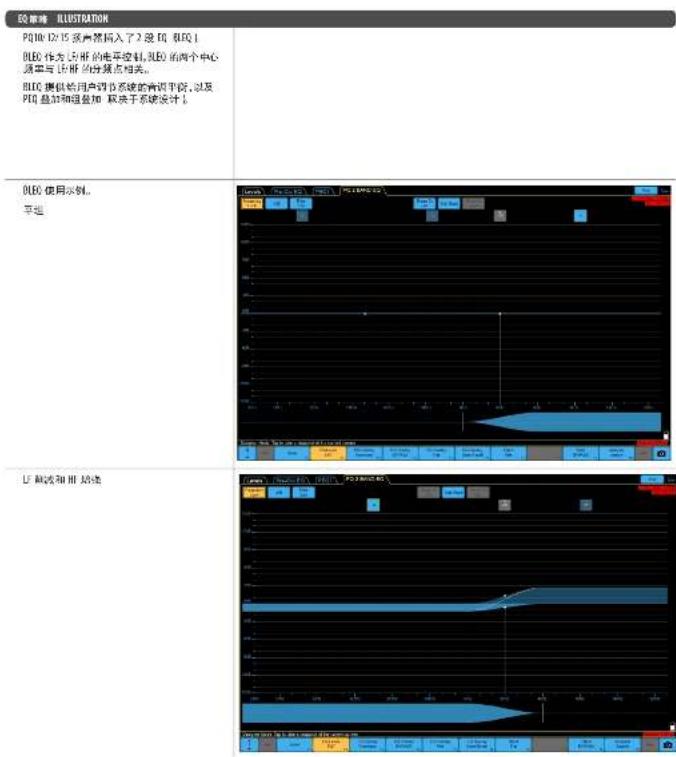

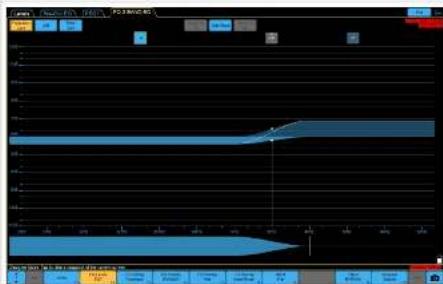

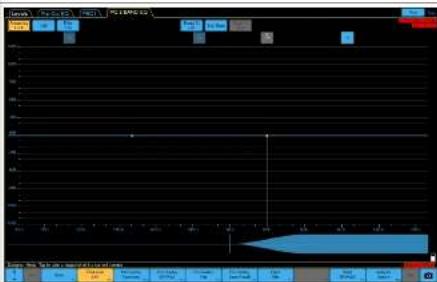

PQ10/12/15 扬声器插入了 2 段 EQ （BLEQ）。

BLEQ 作为 LF/HF 的电平控制， BLEQ 的两个中心

频率与 LF/HF 的分频点相关。 BLEQ 提供给用户调节系统的音调平衡， 以及 PEQ 叠加和组叠加 （取决于系统设计）。 BLEQ 使用示例。

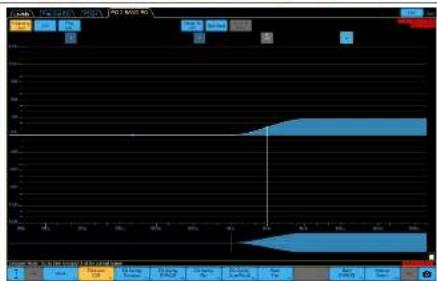

LF 削减和 HF 增强 EQ 策略 ILLUSTRATION LF 增强和 HF 削减 HF 增强226 PQ Series Quick Start Guide 227 低音炮策略ILLUSTRATION PQ18B 低音炮具有功能强大而简单的低音炮 预设策略。心型指向 BF 1:1 比率 1 个箱体朝前， 1 个箱体朝后

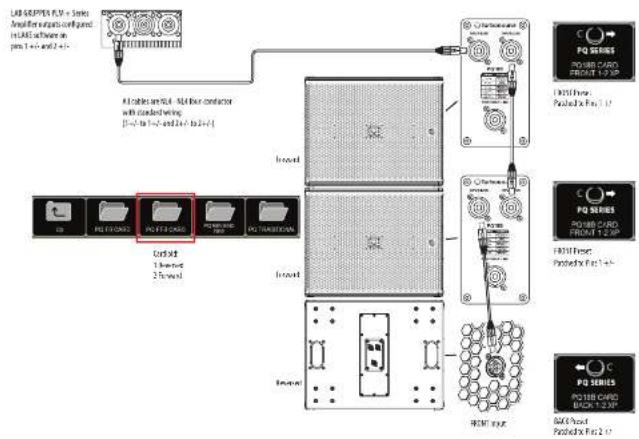

• 低音炮的利用效率较低 Back Front Ground 心型指向 BFF 2:1 比率 2 个箱体朝前， 1 个箱体朝后

• 使用效率最高的比例 Back Front Front Ground

1:1 比率 前置箱体使用 FRONT 预设 后置箱体使用 REAR 预设。 后置箱体面向前方，放置在后方， 组成 2 单元反向端火阵列

• 需要更多的物理深度 （560 mm + 440 mm + 560 mm） Front Front Ground Front Rear Rear 440 mm Rear

Front Front Ground Front 低音炮时间对齐ILLUSTRATION OVERLAY PQ18B 低音炮预设使用全通滤波器来 设置初始时间对齐 （假设箱体的前部对齐）， 这大大减少了系统延迟。例如： 如果 PQ 扬声器和低音炮的前部对齐， 那么在两个预设中，延迟应设置为默认值， 即 0 ms。然而， 并不总是能够将悬挂扬声器和地面堆叠的低音垂直对齐。

1. 在此示例中， 低音炮在 PQ 扬声器的

2. 在此示例中， 悬挂的 PQ 扬声器在低

音炮的 “前面”， 因此需要延迟 PQ。如何找到正确的延迟时间以对齐悬挂扬声器与地面堆叠的低音？一些基本的延迟单位知识可以通过测量悬挂扬声器的前部与地面堆叠阵列前部之间的距离来获得可接受的结果。 请记住， 在 Lake 软件中， 您可以选择延迟单位 ms、 m 或 eet。 1 ms （milliseconds） = 0.343 m （meters） =

可以使用许多行业标准测量软件系统、 参考麦克风和声卡进行进一步的微调。 Lake 软件提供了与许多这些软件系统的集成， 更多信息请访问 www.labgruppen.com。

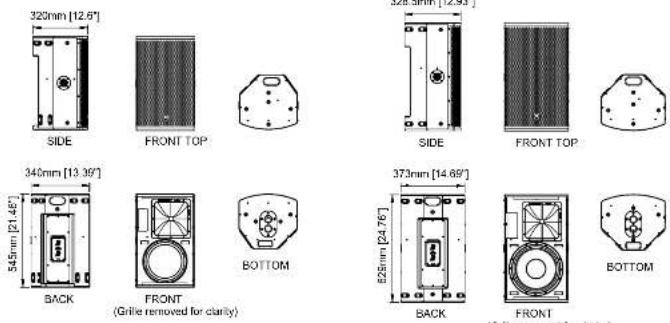

1 x 1.75" (44.4 mm) 音圈 聚酰亚胺振膜, 钕铁硼磁路压缩式高音单元

12 mm 和 15 mm (½" 和 ⁄") 胶合板

1. 自由场条件下测量。 在 1 米轴上测量。

2. MT IEC 268 标准， 使用 6 dB 波峰因子的粉红噪声。

3. 基于额定 FR 功率计算/峰值， 使用波峰因子为 4 dB 的粉红噪声， 并使用专用预设。234 PQ Series Quick Start Guide 235

99 dB 最大声压级 133 dB (138 dB 峰值)

4" 铜线音圈， 有限元优化磁路与悬吊系统， 双弹波 1 x 18" (460 mm) 铁氧体低频驱动单元

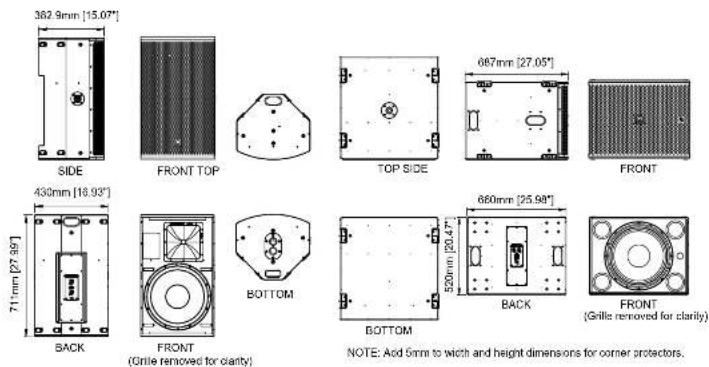

后部 I/O: 2 x NL4 (针脚 1+/1- 输入, 2+/2- 链接) 后部针脚交换: 1 x NL4 (针脚 1+/- 交换到针脚 2+/-， 针脚 2+/- 交换到针脚 1+/-) 前部: 1 x NL4 (针脚 1+/1- NC, 2+/2- 输入) 尺寸 H x W x D 520 x 660 x 687 (20.47 x 25.98 x 27.05")

15 mm 和 18 mm (⁄" 和 ¾") 胶合板

1. 自由场条件下测量。 在 1 米轴上测量。

2. MT IEC 268 标准， 使用 6 dB 波峰因子的粉红噪声。

3. 在半空间条件下， 使用波峰因子为 4 dB 的粉红噪声并配备专用预设， 在 1 米处计算/峰值等级。
