用户手册 TQ18B Turbosound

7. 请勿堵塞通风孔, 安装本产品时请遵

照厂家的说明, 通风孔不要覆盖诸如报纸、 桌布和窗帘等物品而妨碍通风。

8. 请勿将本产品安装在热源附近, 如暖气

片, 炉子或其它产生热量的设备 （包括功放 器）。 产品上不要放置裸露的火焰源, 如点

9. 请只使用厂家指定的附属设备和配 件。

11. 如果液体流入或异物落入设备内, 设

备遭雨淋或受潮, 设备不能正常运作或被 摔坏等, 设备受损需进行维修时, 所有维修 均须由合格的维修人员进行维修。 (NL) Belangrijke veiligheidsvoorschriften

感谢您为您的应用选择 Turbosound 扬声器产品。 如果您想了解有关此产品或任何其他产品的更多信息, 请访问我们的网站 turbosound.com

打开设备包装后, 请仔细检查是否有损坏。 如果发现损坏, 请立即通知您的供应商。 您 （收货人） 必须提出索赔。 请保留所有包装, 以备

本快速入门指南描述了 TQ15B TQ18B 扬声器的详细信息。 本说明仅配合这些组件使用。 拥有这些说明和程序并不意味着授权使用它们。

作为悬挂系统的一部分, 如果安装不当, 操作您的产品可能会使人面临严重的健康风险甚至死亡。 此外, 请确保在进行任何安装之前, 与有资质且经过 （地方、州或国家当局） 认证的人员讨论电气、机械和声学方面的考虑因素。 安装和设置只能由有资质的授权人员依照您所在国家/地区适用的有效当地、州和其他安全法规进行。 如果缺少任何部件或组件, 请在 尝试设置系统之前联系您的经销商。 安装组件的人员有责任确保悬挂/固定点适合预期用途。 我们还建议您联系我们的销售合作伙伴和应用团队以安排 Turbosound 培训。 用于连接到 Turbosound 装配系统的设备必须拥有适当的评级, 并且必须符合当地、州和其他安全法规。 请勿将 Turbosound 装配件与其他类 型或品牌的扬声器一起使用。 这种做法可能会损害安全标准, Music Tribe Global Brands Ltd 将不对由此造成的损害或伤害负责。 请勿修改 附件, 或以本快速入门指南所述之外的方式使用它们。 作为完整装配体的一部分提供的装配零部件不可互换, 且不得与任何其他装配

不允许焊接或任何其他将装配组件永久彼此固定或固定到箱体固定点的方法。 只能使用箱体固定点将装配组件或装配体固定到 Turbosound 扬声器箱体上。 Music Tribe Global Brands Ltd对因产品不当使用、安装或操作而造成的任何损害或人身伤害不承担任何责任。 必须定期请有资质的人员进 行检查, 以确保系统保持安全和稳定状态。 确保产品悬挂时, 产品下方区域没有人流。 不要在公众可以进入或使用的区域悬挂产品。 在安装之前, 请务必参考 EASE Focus 3建模软件的错误和警告指示。

剧院、演播室或者其他工作娱乐场所悬挂的所有扬声器, 除主承重悬挂外, 还应当提供独立、标称合规、安装稳固的次级安全装置。 只有 经批准的结构和额定载荷的钢丝绳或钢链才能用作次级安全装置。 不允许将包覆塑料的钢丝绳用作次级安全装置。 次级安全悬架必须独立于主悬架点, 并且能够承载系统总重量。 额外安全装置的安装方式, 必须在主悬挂失效时让扬声器被安全装置 捕获, 而不会出现坠落或摆动。

该程序需要使用两个或两个以上的授权人员。 制定吊装计划：在任何吊装发生之前, 您必须制定一个吊装计划, 描述将要执行的确切步骤和程序。 该计划必须与吊装的所有助手和相关方分享, 以便每个人都了解自己的职责。 遵守装配组件和扬声器的相应说明标签上给出的所有说明。 使用链式起重机时, 请确保没有人直接在扬声器下方或附近。 在组装过程中, 请注意可能的挤压风险。

在继续组装要悬挂的阵列之前, 请仔细检查装配系统组件和箱体是否有缺陷或损坏迹象。 如果任何部件损坏或可疑, 或者对设备正常 运行和安全性有任何疑问, 请勿使用并立即将其撤出使用。

TQ15B 和 TQ18B 低音炮是一个被动系统, 只需要一个放大器通道和DSP, 即可正常向前辐射; 心形低音设置将需要多个放大器通道和 DSP。

所有 TQ 系列扬声器仅通过 Lab Gruppen PLM+ 和 D 系列 L 平台使用 Lake 预设, Lab Gruppen IPX 系列预设将在适当的时候发布。 不支持第三方放大器和 DSP 平台, 不发布或支持原始预设数据。 TQ 系列具有强大而简单的预设策略, 利用 LAKE 软件的最新功能 （稍后将在本快速入门指南中解释）。 预设数据可通过 Lake LOAD （https://www.labgruppen.com/downloads.html） 找到, 也可以从 https://www.turbosound.com/downloads.html 下载 推荐用于巡演应用的 Lab Gruppen PLM+ 型号是 PLM8k44 PLM12k44 和 PLM20k44。 对于使用 Lab Gruppen D 系列L型号的安装, 请使用 Lab Gruppen ‘CAFE’ 软件 （可从 www.labgruppen.com 下载） 来确定适合您系统的最佳放大

为避免浪费功放功率, 对于较远的连接或总箱体输入阻抗小于 8 欧姆, 应使用最小导线尺寸为 2.5 mm² （14 AWG） 的重型扬声器电缆, 最好使用 4 mm² （12 AWG）。 对于极端长度的电缆, 请注意电缆阻抗和电阻损耗。 始终遵守正确的极性。 使用正品 NEUTRIK SPEAKON 连接器以确保可靠运行。 连接并支撑从功放到扬声器箱体的扬声器电缆, 这样输入接线就不会对阵列施加明显的额外重量或侧向力。 输入电缆或链路电缆绝不 应用于调整阵列的角度或以任何方式用作索具。

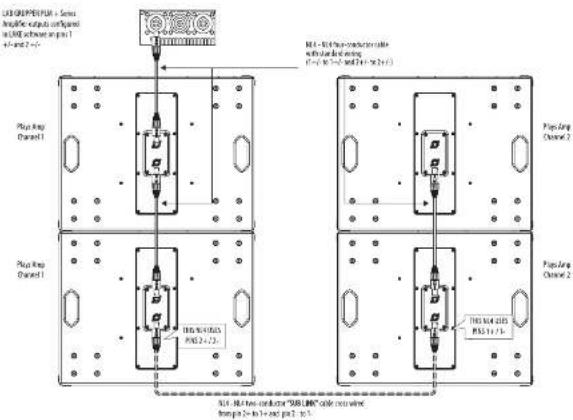

注：由于 TQ15B TQ18B 低音炮的接线为 1+/- = 低频, 2+/- = 连接, 因此为了为多个 箱体供电, 建议构建如下连接的 SUB LINK 电缆： 2+ -> 1+, 2- -> 1-。 如需每个放大器通道为两个低音炮供电, Lab Gruppen 双线 NL4 输出的标准 NL4 链路电缆 （通道 1 = 1+/-; 通道 2 = 2+/-） 可与 SUB LINK 电缆

使用。 更多详情请参阅下面的接线图。 如需每个放大器通道为一个低音炮供电, Lab Gruppen 双线 NL4 输出的单根 NL4 电缆（通道 1 = 1+/-; 通道 2 = 2+/-） 连接到第一个低音炮, 然后 SUB LINK 电缆连接到第二个低音炮。 每个功放通道两个低音炮72 TQ15B and TQ18B 73

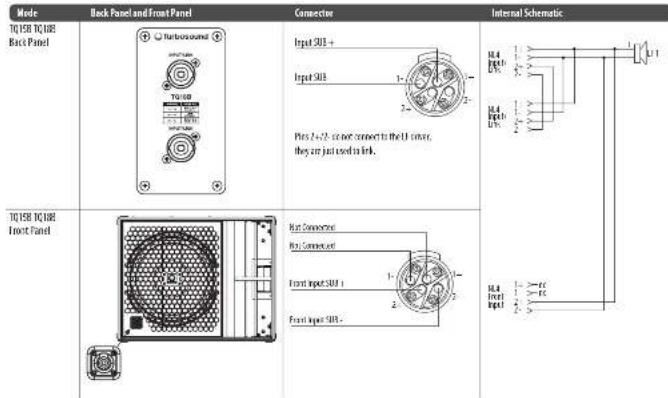

注意：必须使用官方工厂 Lake 预设。 否则将导致 TQ15B TQ18B 无源元件发生元件故障。 不支持其他第 3 方 DSP 或放大器 Mode BackPanel and Front Panel Connector InternalSchematic TQ15B TQ18B Back Panel

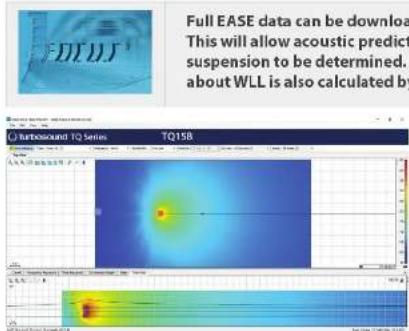

TQ15B TQ18B 低音炮不是可阵列安装的产品。 它们受到 Ease Focus 3 的支持, 这是一个声学模拟程序, 可从 https://www.afmg.eu/en/ease-focus 免费下载74 TQ15B and TQ18B 75

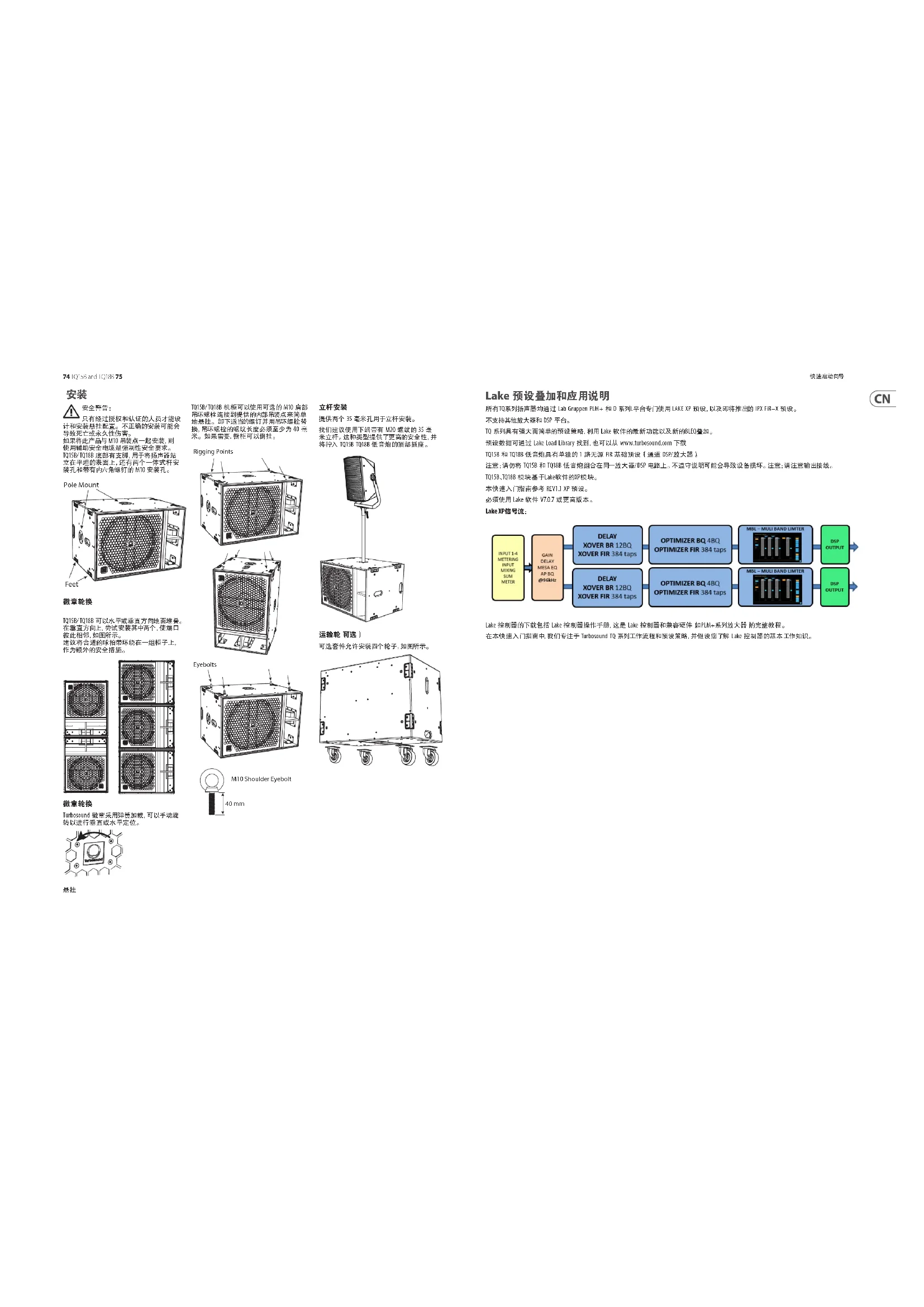

只有经过授权和认证的人员才能设 计和安装悬挂配置。 不正确的安装可能会 导致死亡或永久性伤害。 如果将此产品与 M10 吊装点一起安装, 则 使用辅助安全电缆是强制性安全要求。 TQ15B/TQ18B 底部有支脚, 用于将扬声器站 立在平坦的表面上, 还有两个一体式杆安 装孔和带有内六角螺钉的 M10 安装孔。 Pole Mount Feet

TQ15B/TQ18B 可以水平或垂直方向地面堆叠。 在垂直方向上, 尝试安装其中两个, 使端口 彼此相邻, 如图所示。 建议将合适的球拍带环绕在一组柜子上,

Turbosound 徽章采用弹簧加载, 可以手动旋 转以进行垂直或水平定位。

TQ15B/TQ18B 机柜可以使用可选的 M10 肩部 吊环螺栓连接到提供的内部吊装点来简单 地悬挂。 卸下适当的螺钉并用吊环螺栓替 换, 吊环螺栓的螺纹长度必须至少为 40 毫 米。 如果需要, 橱柜可以倒挂。 Rigging Points Eyebolts M10 Shoulder Eyebolt 40 mm

提供两个 35 毫米孔用于立杆安装。 我们建议使用下端带有 M20 螺纹的 35 毫 米立杆。 这种类型提供了更高的安全性, 并 将拧入 TQ15B TQ18B 低音炮的顶部插座。

可选套件允许安装四个轮子, 如图所示。 Lake 预设叠加和应用说明 所有TQ系列扬声器均通过 Lab Gruppen PLM+ 和 D 系列L平台专门使用 LAKE XP 预设, 以及即将推出的 IPX FiR-X 预设。 不支持其他放大器和 DSP 平台。 TQ 系列具有强大而简单的预设策略, 利用 Lake 软件的最新功能以及新的BLEQ叠加。 预设数据可通过 Lake Load Library 找到, 也可以从 www.turbosound.com 下载

TQ15B 和 TQ18B 低音炮具有单独的 1 路无源 FIR 基础预设（1 通道 DSP/放大器）。

注意： 请勿将 TQ15B 和 TQ18B 低音炮组合在同一放大器/DSP 电路上。 不遵守说明可能会导致设备损坏。 注意： 请注意输出接线。

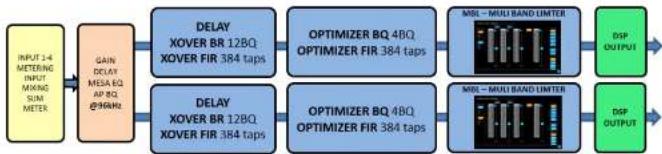

TQ15B、TQ18B 模块基于Lake软件的XP模块。 本快速入门指南参考 REV1.1 XP 预设。 必须使用 Lake 软件 V7.0.7 或更高版本。 Lake XP信号流： Lake 控制器的下载包括 Lake 控制器操作手册, 这是 Lake 控制器和兼容硬件（如PLM+系列放大器）的完整教程。 在本快速入门指南中, 我们专注于 Turbosound TQ 系列工作流程和预设策略, 并假设您了解 Lake 控制器的基本工作知识。76 TQ15B and TQ18B 77

TQ15B TQ18B 低音炮具有强大而简单的低音

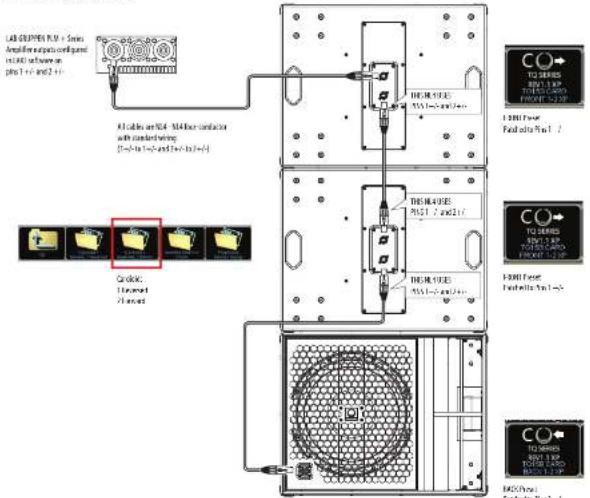

警告: 请勿将 TQ15B 和 TQ18B 低音炮组合在 同一放大器/DSP 电路上。 Cardioid BF 1:1 比例 1 个箱体朝前, 1 个箱体朝后

• 低音炮使用效率较低 Back Front Ground Cardioid BFF 2:1 比例 2 个箱体朝前, 1 个箱体朝后

• 高效使用的最佳比例 Back Front Front Ground

1：1 比例 使用前向（FRONT）预设的前箱体 使用后向（REAR）预设的后箱体。 后柜朝前, 后部采用 2 单元反相端射阵

需要更大的物理深度（560 毫米 + 440 毫米 + 560 毫米） Front Front Ground Front Rear Rear 440 mm Rear

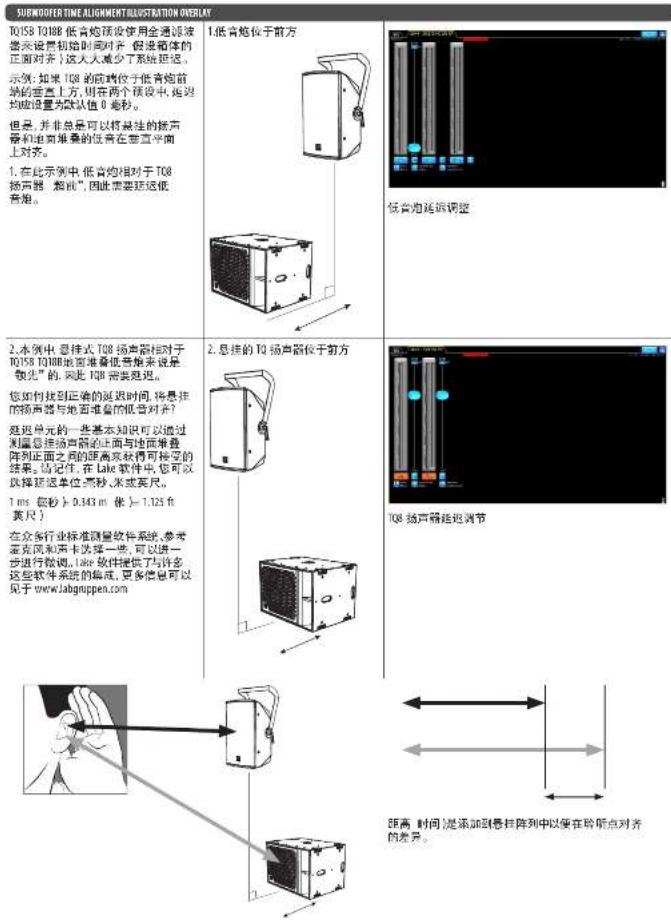

TQ15B TQ18B 低音炮预设使用全通滤波 器来设置初始时间对齐 （假设箱体的 正面对齐）, 这大大减少了系统延迟。 示例: 如果 TQ8 的前端位于低音炮前 端的垂直上方, 则在两个预设中, 延迟 均应设置为默认值 0 毫秒。 但是, 并非总是可以将悬挂的扬声 器和地面堆叠的低音在垂直平面

1. 在此示例中, 低音炮相对于 TQ8

2、本例中, 悬挂式 TQ8 扬声器相对于 TQ15B TQ18B地面堆叠低音炮来说是 “领先” 的, 因此 TQ8 需要延迟。 您如何找到正确的延迟时间, 将悬挂 的扬声器与地面堆叠的低音对齐? 延迟单元的一些基本知识可以通过 测量悬挂扬声器的正面与地面堆叠 阵列正面之间的距离来获得可接受的 结果。 请记住, 在 Lake 软件中, 您可以 选择延迟单位：毫秒、米或英尺。 1 ms （毫秒）= 0.343 m （米） = 1.125 ft

在众多行业标准测量软件系统、参考 麦克风和声卡选择一些, 可以进一 步进行微调。 Lake 软件提供了与许多 这些软件系统的集成, 更多信息可以 见于 www.labgruppen.com
