BEDIENUNGSANLEITUNG TQ18B Turbosound

1. Lesen Sie diese Hinweise.

2. Bewahren Sie diese Hinweise auf.

3. Beachten Sie alle Warnhinweise.

4. Befolgen Sie alle Bedienungshinweise.

5. Betreiben Sie das Gerät nicht in der Nähe

6. Reinigen Sie das Gerät mit einem trockenen Tuch.

7. Blockieren Sie nicht die Belüftungsschlitze. Beachten

Sie beim Einbau des Gerätes die Herstellerhinweise.

8. Stellen Sie das Gerät nicht in der Nähe von

Wärmequellen auf. Solche Wärmequellen sind z. B. Heizkörper, Herde oder andere Wärme erzeugende Geräte (auch Verstärker).

9. Verwenden Sie nur Zusatzgeräte/Zubehörteile, die

laut Hersteller geeignet sind.

Sie nur Wagen, Standvorrichtungen, Stative, Halter oder Tische, die vom Hersteller benannt oder im Lieferumfang des Geräts enthalten sind. Falls Sie einen Wagen benutzen, seien Sie vorsichtig beim Bewegen der Wagen- Gerätkombination, um Verletzungen durch Stolpern zu vermeiden.

11. Korrekte Entsorgung dieses

Produkts: Dieses Symbol weist darauf hin, das Produkt entsprechend der WEEE Direktive (2012/19/EU) und der jeweiligen nationalen Gesetze nicht zusammen mit Ihren Haushaltsabfällen zu entsorgen. Dieses Produkt sollte bei einer autorisierten Sammelstelle für Recycling elektrischer und elektronischer Geräte (EEE) abgegeben werden. Wegen bedenklicher Substanzen, die generell mit elektrischen und elektronischen Geräten in Verbindung stehen, könnte eine unsachgemäße Behandlung dieser Abfallart eine negative Auswirkung auf Umwelt und Gesundheit haben. Gleichzeitig gewährleistet Ihr Beitrag zur richtigen Entsorgung dieses Produkts die eektive Nutzung natürlicher Ressourcen. Für weitere Informationen zur Entsorgung Ihrer Geräte bei einer Recycling-Stelle nehmen Sie bitte Kontakt zum zuständigen städtischen Büro, Entsorgungsamt oder zu Ihrem Haushaltsabfallentsorger auf.

12. Installieren Sie das Gerät nicht in einer beengten

Umgebung, zum Beispiel Bücherregal oder ähnliches.

13. Stellen Sie keine Gegenstände mit oenen

Flammen, etwa brennende Kerzen, auf das Gerät. (PT) Instruções de Seguranç Importantes

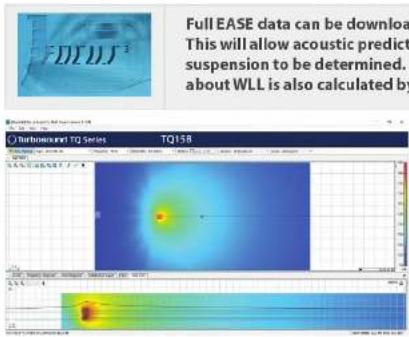

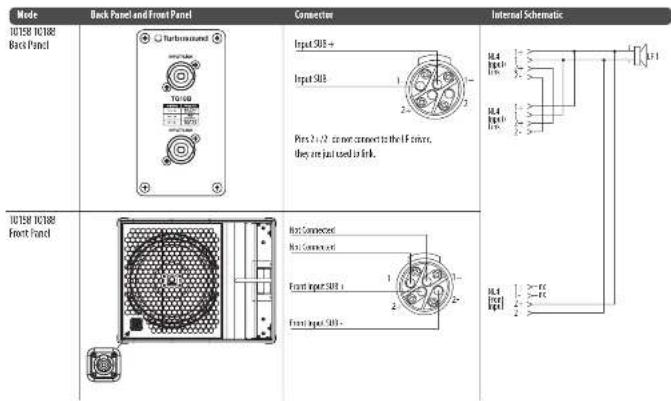

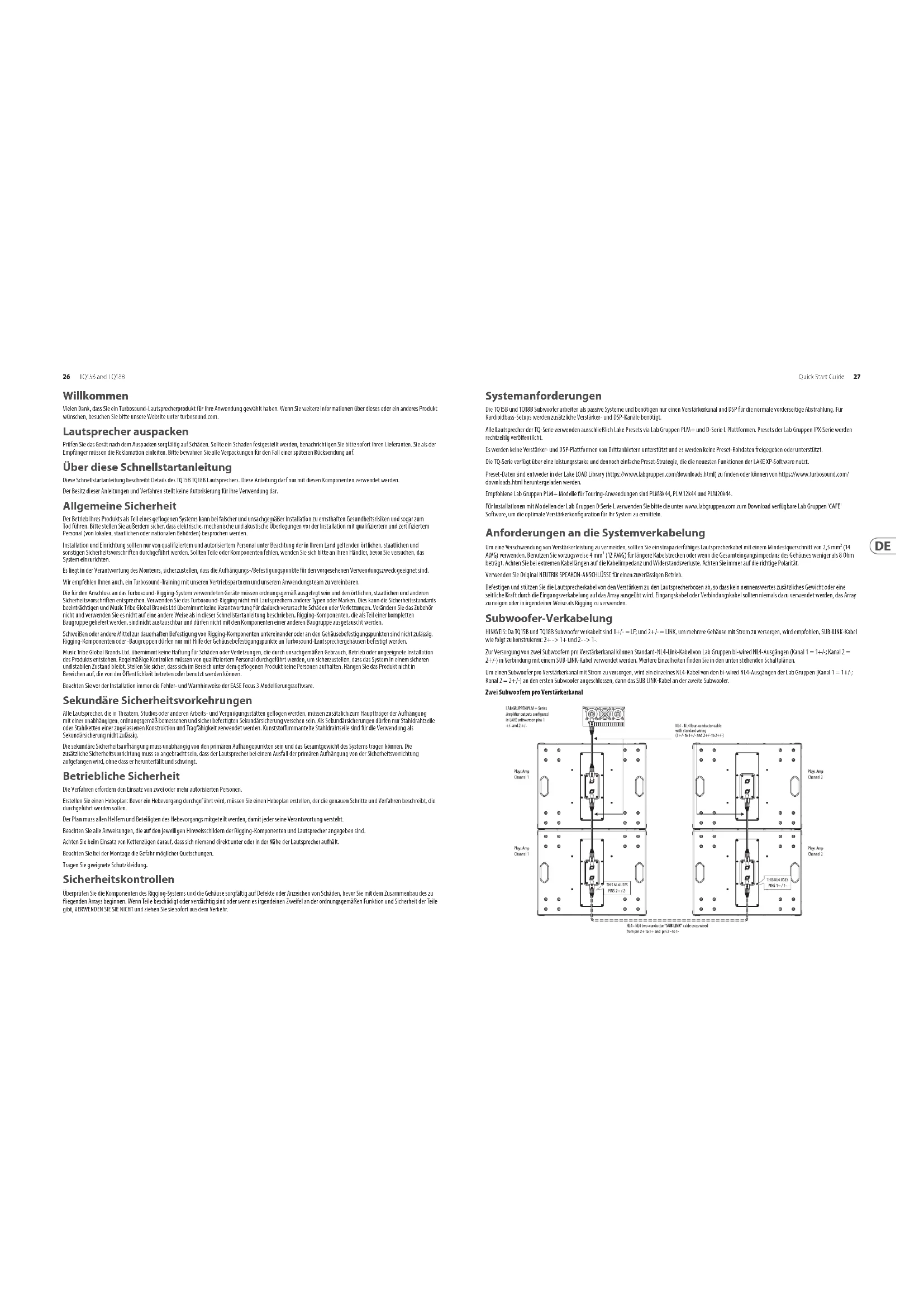

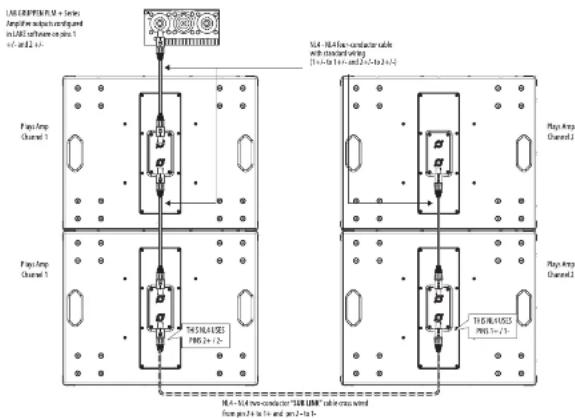

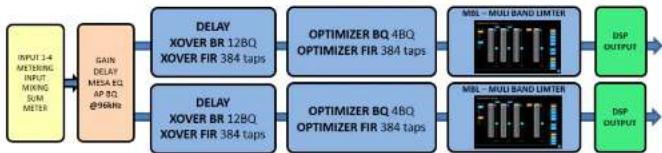

Front Input SUB + Not Connected Not Connected Front Input SUB - Suspension et application de simulation acoustique L’enceinte TQ15B TQ18B ne peut pas être placée dans un array, mais elle apparait cependant dans Ease Focus 3, un programme de simulation acoustique, disponible gratuitement en téléchargement sur https://www.afmg.eu/en/ease-focus24 TQ15B and TQ18B Quick Start Guide 25 Installation Avertissement de sécurité: seules les personnes autorisées et certiées sont en mesure de concevoir et d’installer des systèmes suspendus. Une installation non conforme peut provoquer des blessures permanentes voire même la mort. L'utilisation d'une sécurité secondaire est une exigence de sécurité obligatoire si vous installez ce produit avec les points d'accrochage M10. The TQ15B/TQ18B L’enceinte TQ est très polyvalente : elle est dotée de pieds sur sa face inférieure pour être placée sur une surface plate, de 2 embases de montage sur barre et d’embases de xation M10 avec vis à six pans. Pole Mount Feet Empilement au sol Le TQ15B/TQ18B peut être empilé au sol dans l'orientation horizontale ou verticale. Dans l'orientation verticale, essayez d'en monter deux avec les ports l'un à côté de l'autre, comme illustré. Des sangles de raquette appropriées enroulées autour du groupe d'armoires sont conseillées comme mesure de sécurité supplémentaire. Rotation du logo Le logo Turbosound est monté sur ressort et peut être orienté à la main en fonction du positionnement vertical ou horizontal de l’enceinte. Suspension Les enceintes TQ sont dotées de plusieurs points de xation an de pouvoir s’intégrer à la plupart des installations permanentes. Elles peuvent être suspendues en utilisant des boulons à œil M10 à visser dans les points de suspension de l’enceinte. Retirez les vis à tête fraisée en place et remplacez-les par des boulons à œil avec tige letée d’au moins 40 mm. Les enceintes peuvent être suspendues à l’envers si nécessaire. Rigging Points Eyebolts M10 Shoulder Eyebolt 40 mm Montage sur poteau Deux trous de 35 mm sont prévus pour le montage sur poteau. Nous recommandons d’utiliser une barre de 35 mm avec letage M20 à l’extrémité inférieure. Ce type de barre ore un plus haut niveau de sécurité et peut être vissée dans l’embase située sur le dessus du subwoofer. Roues de transport (option) Un kit en option permet de monter quatre roues comme indiqué. Remarques sur l’application Lake et les presets Toutes les enceintes de la série TQ doivent être utilisés uniquement avec des presets LAKE et des amplis Lab Gruppen PLM+ et L de la série D ainsi que les preset IPX FiR-X (à paraitre prochainement). Aucun autre ampli ou plateforme DSP n’est compatible Les appareils de la série TQ disposent d’une structure simple et puissante de presets basés sur les dernières fonctionnalités du logiciel Lake et sur les presets BLEQ. Les presets peuvent être obtenus depuis la bibliothèque Lake Load ou téléchargés sur www.turbosound.com Les subwoofers TQ15B et TQ18B disposent toutes de preset FIR passif à 1 voie (1 canal DSP/AMP). ATTENTION : ne combinez jamais plusieurs subwoofers TQ15B et TQ18B avec le même ampli/circuit DSP. Le non-respect de cette indication peut endommager votre équipement. ATTENTION : Portez une attention particulière au câblage en sortie. Les modules des TQ15B et TQ18B sont basés sur le module XP de l’application Lake. Ce guide se réfère à la version REV1.1 des presets XP. La version 7.0.7 ou supérieure de l’application Lake doit être utilisée. Chemin du signal de Lake XP : Le chier de téléchargement du contrôleur Lake contient également un tutoriel complet sur l’application Lake Controller et les appareils compatibles comme les amplis de la série PLM+ Dans ce guide, nous nous concentrerons sur le fonctionnement et les presets des appareils de la série Turbosound TQ. Une connaissance basique du logiciel Lake Controller est nécessaire.26 TQ15B and TQ18B Quick Start Guide 27 Willkommen Vielen Dank, dass Sie ein Turbosound-Lautsprecherprodukt für Ihre Anwendung gewählt haben. Wenn Sie weitere Informationen über dieses oder ein anderes Produkt wünschen, besuchen Sie bitte unsere Website unter turbosound.com. Lautsprecher auspacken Prüfen Sie das Gerät nach dem Auspacken sorgfältig auf Schäden. Sollte ein Schaden festgestellt werden, benachrichtigen Sie bitte sofort Ihren Lieferanten. Sie als der Empfänger müssen die Reklamation einleiten. Bitte bewahren Sie alle Verpackungen für den Fall einer späteren Rücksendung auf. Über diese Schnellstartanleitung Diese Schnellstartanleitung beschreibt Details des TQ15B TQ18B Lautsprechers. Diese Anleitung darf nur mit diesen Komponenten verwendet werden. Der Besitz dieser Anleitungen und Verfahren stellt keine Autorisierung für ihre Verwendung dar. Allgemeine Sicherheit Der Betrieb Ihres Produkts als Teil eines geogenen Systems kann bei falscher und unsachgemäßer Installation zu ernsthaften Gesundheitsrisiken und sogar zum Tod führen. Bitte stellen Sie außerdem sicher, dass elektrische, mechanische und akustische Überlegungen vor der Installation mit qualiziertem und zertiziertem Personal (von lokalen, staatlichen oder nationalen Behörden) besprochen werden. Installation und Einrichtung sollten nur von qualiziertem und autorisiertem Personal unter Beachtung der in Ihrem Land geltenden örtlichen, staatlichen und sonstigen Sicherheitsvorschriften durchgeführt werden. Sollten Teile oder Komponenten fehlen, wenden Sie sich bitte an Ihren Händler, bevor Sie versuchen, das System einzurichten. Es liegt in der Verantwortung des Monteurs, sicherzustellen, dass die Aufhängungs-/Befestigungspunkte für den vorgesehenen Verwendungszweck geeignet sind. Wir empfehlen Ihnen auch, ein Turbosound-Training mit unseren Vertriebspartnern und unserem Anwendungsteam zu vereinbaren. Die für den Anschluss an das Turbosound-Rigging-System verwendeten Geräte müssen ordnungsgemäß ausgelegt sein und den örtlichen, staatlichen und anderen Sicherheitsvorschriften entsprechen. Verwenden Sie das Turbosound-Rigging nicht mit Lautsprechern anderer Typen oder Marken. Dies kann die Sicherheitsstandards beeinträchtigen und Music Tribe Global Brands Ltd übernimmt keine Verantwortung für dadurch verursachte Schäden oder Verletzungen. Verändern Sie das Zubehör nicht und verwenden Sie es nicht auf eine andere Weise als in dieser Schnellstartanleitung beschrieben. Rigging-Komponenten, die als Teil einer kompletten Baugruppe geliefert werden, sind nicht austauschbar und dürfen nicht mit den Komponenten einer anderen Baugruppe ausgetauscht werden. Schweißen oder andere Mittel zur dauerhaften Befestigung von Rigging-Komponenten untereinander oder an den Gehäusebefestigungspunkten sind nicht zulässig. Rigging-Komponenten oder -Baugruppen dürfen nur mit Hilfe der Gehäusebefestigungspunkte an Turbosound-Lautsprechergehäusen befestigt werden. Music Tribe Global Brands Ltd. übernimmt keine Haftung für Schäden oder Verletzungen, die durch unsachgemäßen Gebrauch, Betrieb oder ungeeignete Installation des Produkts entstehen. Regelmäßige Kontrollen müssen von qualiziertem Personal durchgeführt werden, um sicherzustellen, dass das System in einem sicheren und stabilen Zustand bleibt. Stellen Sie sicher, dass sich im Bereich unter dem geogenen Produkt keine Personen aufhalten. Hängen Sie das Produkt nicht in Bereichen auf, die von der Öentlichkeit betreten oder benutzt werden können. Beachten Sie vor der Installation immer die Fehler- und Warnhinweise der EASE Focus 3 Modellierungssoftware. Sekundäre Sicherheitsvorkehrungen Alle Lautsprecher, die in Theatern, Studios oder anderen Arbeits- und Vergnügungsstätten geogen werden, müssen zusätzlich zum Hauptträger der Aufhängung mit einer unabhängigen, ordnungsgemäß bemessenen und sicher befestigten Sekundärsicherung versehen sein. Als Sekundärsicherungen dürfen nur Stahldrahtseile oder Stahlketten einer zugelassenen Konstruktion und Tragfähigkeit verwendet werden. Kunststoummantelte Stahldrahtseile sind für die Verwendung als Sekundärsicherung nicht zulässig. Die sekundäre Sicherheitsaufhängung muss unabhängig von den primären Aufhängepunkten sein und das Gesamtgewicht des Systems tragen können. Die zusätzliche Sicherheitsvorrichtung muss so angebracht sein, dass der Lautsprecher bei einem Ausfall der primären Aufhängung von der Sicherheitsvorrichtung aufgefangen wird, ohne dass er herunterfällt und schwingt. Betriebliche Sicherheit Die Verfahren erfordern den Einsatz von zwei oder mehr autorisierten Personen. Erstellen Sie einen Hebeplan: Bevor ein Hebevorgang durchgeführt wird, müssen Sie einen Hebeplan erstellen, der die genauen Schritte und Verfahren beschreibt, die durchgeführt werden sollen. Der Plan muss allen Helfern und Beteiligten des Hebevorgangs mitgeteilt werden, damit jeder seine Verantwortung versteht. Beachten Sie alle Anweisungen, die auf den jeweiligen Hinweisschildern der Rigging-Komponenten und Lautsprecher angegeben sind. Achten Sie beim Einsatz von Kettenzügen darauf, dass sich niemand direkt unter oder in der Nähe der Lautsprecher aufhält. Beachten Sie bei der Montage die Gefahr möglicher Quetschungen. Tragen Sie geeignete Schutzkleidung. Sicherheitskontrollen Überprüfen Sie die Komponenten des Rigging-Systems und die Gehäuse sorgfältig auf Defekte oder Anzeichen von Schäden, bevor Sie mit dem Zusammenbau des zu iegenden Arrays beginnen. Wenn Teile beschädigt oder verdächtig sind oder wenn es irgendeinen Zweifel an der ordnungsgemäßen Funktion und Sicherheit der Teile gibt, VERWENDEN SIE SIE NICHT und ziehen Sie sie sofort aus dem Verkehr. Systemanforderungen Die TQ15B und TQ18B Subwoofer arbeiten als passive Systeme und benötigen nur einen Verstärkerkanal und DSP für die normale vorderseitige Abstrahlung. Für Kardioidbass-Setups werden zusätzliche Verstärker- und DSP-Kanäle benötigt. Alle Lautsprecher der TQ-Serie verwenden ausschließlich Lake Presets via Lab Gruppen PLM+ und D-Serie L Plattformen. Presets der Lab Gruppen IPX-Serie werden rechtzeitig veröentlicht. Es werden keine Verstärker- und DSP-Plattformen von Drittanbietern unterstützt und es werden keine Preset-Rohdaten freigegeben oder unterstützt. Die TQ-Serie verfügt über eine leistungsstarke und dennoch einfache Preset-Strategie, die die neuesten Funktionen der LAKE XP-Software nutzt. Preset-Daten sind entweder in der Lake LOAD Library (https://www.labgruppen.com/downloads.html) zu nden oder können von https://www.turbosound.com/ downloads.html heruntergeladen werden. Empfohlene Lab Gruppen PLM+ Modelle für Touring-Anwendungen sind PLM8k44, PLM12k44 und PLM20k44. Für Installationen mit Modellen der Lab Gruppen D Serie L verwenden Sie bitte die unter www.labgruppen.com zum Download verfügbare Lab Gruppen 'CAFE' Software, um die optimale Verstärkerkonguration für Ihr System zu ermitteln. Anforderungen an die Systemverkabelung Um eine Verschwendung von Verstärkerleistung zu vermeiden, sollten Sie ein strapazierfähiges Lautsprecherkabel mit einem Mindestquerschnitt von 2,5 mm² (14 AWG) verwenden. Benutzen Sie vorzugsweise 4 mm² (12 AWG) für längere Kabelstrecken oder wenn die Gesamteingangsimpedanz des Gehäuses weniger als 8 Ohm beträgt. Achten Sie bei extremen Kabellängen auf die Kabelimpedanz und Widerstandsverluste. Achten Sie immer auf die richtige Polarität. Verwenden Sie Original NEUTRIK SPEAKON-ANSCHLÜSSE für einen zuverlässigen Betrieb. Befestigen und stützen Sie die Lautsprecherkabel von den Verstärkern zu den Lautsprecherboxen ab, so dass kein nennenswertes zusätzliches Gewicht oder eine seitliche Kraft durch die Eingangsverkabelung auf das Array ausgeübt wird. Eingangskabel oder Verbindungskabel sollten niemals dazu verwendet werden, das Array zu neigen oder in irgendeiner Weise als Rigging zu verwenden. Subwoofer-Verkabelung HINWEIS: Da TQ15B und TQ18B Subwoofer verkabelt sind 1+/- = LF; und 2+/- = LINK, um mehrere Gehäuse mit Strom zu versorgen, wird empfohlen, SUB-LINK-Kabel wie folgt zu konstruieren: 2+ -> 1+ und 2- ->1-. Zur Versorgung von zwei Subwoofern pro Verstärkerkanal können Standard-NL4-Link-Kabel von Lab Gruppen bi-wired NL4-Ausgängen (Kanal 1 = 1+/-; Kanal 2 = 2+/-) in Verbindung mit einem SUB-LINK-Kabel verwendet werden. Weitere Einzelheiten nden Sie in den unten stehendenSchaltplänen. Um einen Subwoofer pro Verstärkerkanal mit Strom zu versorgen, wird ein einzelnes NL4-Kabel von den bi-wired NL4-Ausgängen der Lab Gruppen (Kanal 1 = 1+/-; Kanal 2 = 2+/-) an den ersten Subwoofer angeschlossen, dann das SUB LINK-Kabel an der zweiteSubwoofer. Zwei Subwoofern pro Verstärkerkanal28 TQ15B and TQ18B Quick Start Guide 29 Cardiod BFF (back, forward, forward) Using 4-Core NL4 cable, 2 DSP and 2 amplier channels FRONT PresetPatched to Pins 1 +/- Cardioid: 1 Reversed2 ForwardBACK PresetPatched to Pins 2 +/- FRONT PresetPatched to Pins 1 +/- THIS NL4 USES PINS 1+/- and 2+/-THIS NL4 USES PINS 1+/- and 2+/-THIS NL4 USES PINS 1+/- and 2+/- Anschlüsse Vorsicht! Es ist zwingend erforderlich, das ozielle werkseitige Lake Preset zu verwenden. Andernfalls kommt es zu einem Ausfall der Komponenten der passiven Frequenzweiche und der Schallwandler des TQ. Es werden keine anderen DSPs oder Verstärker von Drittanbietern unterstützt. Mode BackPanel and Front Panel Connector InternalSchematic TQ15B TQ18B Back Panel
