| 产品类型 | 专业有源扬声器 |
| 品牌 | Turbosound |
| 型号 | KT10-HP |
| 扬声器类型 | 10英寸两分频全频音箱 |
| 驱动单元 | 低频: 1×10" 低音单元, 高频: 1×1.4" 压缩驱动 |
| 频率响应 | 60 Hz - 20 kHz (±3 dB) |
| 灵敏度 | 95 dB SPL (1W @ 1m) |
| 阻抗 | 8 Ω |
| 额定功率 | 400 W RMS, 1600 W 峰值 |
| 最大声压级 | 128 dB SPL 峰值 |
| 输入接口 | 2 × XLR/TRS 复合插孔, 1 × XLR 链接输出 |
| 电源电压 | 100-240 V AC, 50/60 Hz |
| 尺寸 (高×宽×深) | 530 mm × 330 mm × 310 mm |
| 重量 | 15.5 kg |
| 外壳材料 | 15 mm 桦木胶合板, 黑色耐磨涂层 |
| 安装方式 | 地面监听或支架安装 (35 mm 支架孔) |
| 防护网 | 穿孔钢网, 内衬声学泡沫 |
| 工作温度 | 0°C 至 40°C |
| 颜色 | 黑色 |
| 包装内容 | 音箱 × 1, 电源线 × 1, 用户手册 × 1 |
| 维护保养 | 用干布清洁外壳, 避免使用溶剂; 定期检查连接线 |
| 安全注意事项 | 使用前确认电源电压匹配; 避免在潮湿环境使用; 勿覆盖通风口 |
| 可更换部件 | 低音单元, 高音驱动, 功放模块 (可联系授权服务中心) |
| 主要功能 | 内置DSP处理, 限幅保护, 自动待机 |
常见问题 - KT10-HP Turbosound
用户关于以下问题的提问 KT10-HP Turbosound
0 问题 关于此设备。回答您知道的问题或提出自己的问题。
提出关于此设备的新问题
下载您的设备说明 扬声器 免费PDF格式！查找您的手册 KT10-HP - Turbosound 并重新掌握您的电子设备。本页发布了使用您的设备所需的所有文档。 KT10-HP 品牌 Turbosound.
用户手册 KT10-HP Turbosound
-
适用于布清洁本产品。
-
请勿老道通风孔，安装本产品时请算完厂家的说明，通风孔不要覆盖诸如报纸、桌布和窗帘等物品而妨碍通风。
-
请勿将本产品安装在热源附近，如暖气片、炉子或其它产生热量的设备包括功放器！产品上不要放置裸露的火焰源，如点燃的蜡烛。
-
请只使用厂家指定的附属设备和配件。
- 请只使用厂家指定的或随货销售的手推车、架子、三角架、支架和桌子。若使用手推车来搬运设备，请注
以“豁免”标准车和设备标例而要作
- 如果液体流入或异物落入设备内，设备通常或受潮，设备不能正常运作或损坏等，设备受损需进行维修时，所有维修均须由合格的维修人员进行维修。
Welcome
感谢您为您的应用选择turbosound扬声器产品。如果您想了解有关此产品或任何其他产品的更多信息，请访问我们的网站turbosound.com
打开扬声器包装
打开设备包装后，请仔细检查是否有损坏。如果发现损坏，请立即告知您的供应商，您收货人必须提出索赔。请保留所有包装，以备将来退货时使用。
关于本快速入门指南
本 OSG 描述了 K110-HP, K112-HP 和 K115-HP 扬声器的详细信息，并展示了各种选项，例如安装在杆子或三脚架上，使用吊环梁栓悬挂以及纵向或横向安装。
该说明不显示外部起重设备的详细信息，也不包含安全起重程序或安装的详细信息。
拥有这些说明和程序并不意味着授权使用它们。
一般安全
作为悬挂系统的一部分，如果安装不当，操作您的产品可能会使人面临严重的健康风险甚至死亡。此外，请确保在进行任何安装之前，与有资质且经过《地方、州或国家当局》认证的人员讨论电气、机械和声学方面的考虑因素。
安装和设置只能由有资质的授权人员依照您所在国家/地区运用的有效当地、州和其他安全法规进行。如果缺少任何部件或组件，请在尝试设置系统之前联系您的经销商。
安装组件的人员有责任确保易挂/固定点适合预期用途
我们还建议您联系我们的销售合作伙伴和应用团队以安排 Turbesound 培训。
用于连接到 Turbosound 装配系统的设备必须拥有适当的评级，并且必须符合当地、界和其他安全法规。请勿将 Turbosound 装配件与其他类型或品牌的振声器一起使用。这种做法可能会损害安全标准，Music Tithe Global Brands Ltd 将不对由此造成的损害或伤害负责。请勿修改附件，或以本快递入门指南所述之外的方式使用它们。作为完整装配体的一部分提供的装配零部件不可互换，且不得与任何其他装配体的零部件交换。
不允许焊接或任何其他将装配组件永久彼此固定或固定到箱体固定点的方法。只能使用箱体固定点将装配组件或装配体固定到Turbosound扬声器箱体上。
Music Tribe Global Brands Ltd 对因产品不当使用、安装或操作而造成的任何损害或人身伤害不承担任何责任。必须定期请有资质的人员进行检查，以确保系统保持安全和稳定状态；确保产品悬挂时，产品下方区域没有人流。不要在公众可以进入或使用的区域悬挂产品。在安装之前，请务必参考 EASE Focus 3 建模软件的错误和警告指示。
次级安全
副院、请指定或者其他工作娱乐场所悬挂的所有扬声器，除主承重悬挂外，还应当提供独立、标称合规、安装稳固的次级安全装置。只有经批准的结构和稳定载荷的钢丝绳或钢链才能用作次级安全装置。不允许将包覆塑料的钢丝绳用作次级安全装置。
次级安全悬架必须独立于主悬架点，并且能够承载系统总重量。额外安全装置的安装方式，必须在主悬挂失效时让扬声器被安全装置抽获，而不会出现坠落或摆动。
操作安全
该程序需要使用两个或两个以上的授权人员。
制定吊装计划: 在任何吊装发生之前, 您必须制定一个吊装计划, 描述将要执行的确切步骤和程序
该计划必须与吊装的所有助手和相关方分享，以便每个人都了解自己的职责。
遵守装配组件和扬声器的相应说明标签上给出的所有说明。
使用链式起重机时，请确保没有人直接在扬声器下方或附近。
在组装过程中请注意可能的挤压风险。
穿合适的防护服。
安全检查
在继续组装要悬挂的阵列之前，请仔细检查装配系统组件和箱体是否有缺陷或损坏迹象。如果任何部件损坏或可疑，或者对设备正常运行和安全性有任何疑问，请勿使用并立即将其寄出使用。
CN
KT10-HP, KT12-HP 和 KT15-HP 分频扬声器作为无源系统运行。每个扬声器需要一个放大器通道。输入信号通过无源分频器在低频和高频驱动器之间进行内部分配。
放大器注意事项
KT 系列扬声器经过优化, 可与 Lab Gruppen PD 和 PDX 系列放大器配合使用仅建设使用专业扬声器限制器计算器使用第三方放大和处理
KT系列音箱应由专为真正专业用途而设计的高品质功率放大器驱动。功率放大器应能提供长期宽频带的功率，等于扬声器在标称阻抗下峰值功率的一半。必须避免使用功率不足的放大器，因为严重削波的信号可能会导致扬声器永久性损坏。
| Model KT10 HP KT12 HP KT15 HP | ||||
| 阻比 | 80 80 80 | |||
| 扬声器功率承受能力 | 持续功率 | 350 500 650 | ||
| 最小放大器功率 | 持续功率 | 700 1000 1300 | ||
| 峰值功率4x连续11400 | 2000 2600 | |||
限制器、分频器和均衡点必须按照 Turbosound 网站上提供的设置进行设置。这将确保最佳的音质和长期可靠性以及防止损坏。
系统连线要求
为避免浪费功能功率，对于较远的连接或总箱体输入阻抗小于8欧姆，应使用最小导线尺寸为2.5mm²（4AWG）的重型扬声器电缆，最好使用4mm²（1AWG）。对于极长长度的电缆，请注意电缆阻抗和电阻损耗。始终遵守正确的极性。
使用正品NOJTRIK SPEAKON连接器以确保可靠运行。
连接并支撑从功放到扬声器箱体的扬声器电缆，这样输入接线就不会对阵列施加明显的额外重量或侧向力。输入电缆或链路电缆绝不应用于调整阵列的角度或以任何方式用作密具。
快递启动向导
13
立体声系统示例

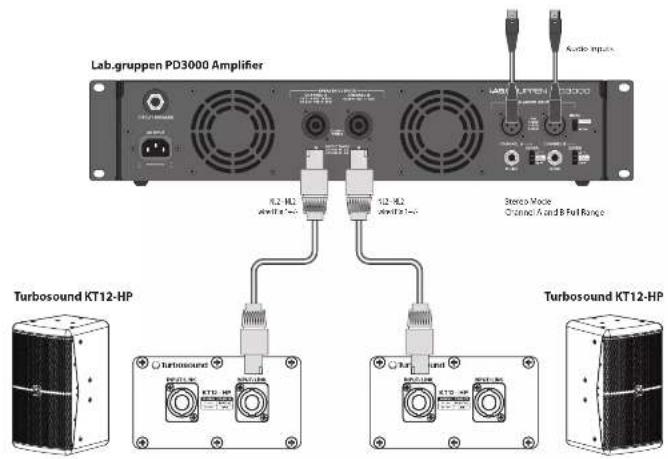

下面的示例显示了在立体声模式和全频率范围下使用的lab,gruppen PD3000 放大器.带有两个KT12-HP扬声器。两条扬声器电缆均采用针即1 +/- 接线。
注意：扬声器阻抗为8欧姆。每个通道不要连接超过2个扬声器，除非您的放大器可以处理小于4欧姆的负载。


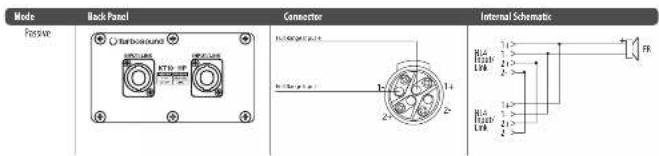

Mode Passive Back Panel Connector Internal Schematic 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100安全警告：只有经过授权和认证的人员才能设计和安装悬挂配置。错误安装可能导致死亡或永久性伤害，请登、地板或天花板必须能够安全可靠地支撑实际负重。所使用的安装配件必须安全可靠地固定在扬声器以及墙壁、地板或天花板上。
在墙壁、地板或天花板上安装索具组件时，请确保使用的所有固定件和紧固件均具有适当的尺寸和额定载重。在确定特定固定装置是否可以安全地用于特定负重时，需要考虑墙壁和天花板层以及墙壁和天花板的构造和组成。如果需要，设置或其他专业固定件必须是适当的类型，并且必须按照制造商的说明进行安装和使用。
如果将此产品与M10用装点一起安装，则使用辅助安全电缆是强制性安全要求。
扬声器箱体具有一体式杆安装孔和带有内六角螺钉的M10安装孔。
注意由于扬声器是后部端口，因此留出50毫米或更大的间隔非常重要，以允许低频能量从后部端口排出。
KI系列机柜可以使用可选的吊环螺栓来悬挂，吊环螺栓连接到顶部、底部、侧面和背面提供的内部吊装点。架简单的方法是使用顶部的两个吊装点和后面板中心的一个回拉吊装点，在顶部使用另一个吊环螺栓作为辅助安全索。
卸下适当的沉头螺钉并用带有吊环螺栓替换，该螺栓的螺纹长度必须至少为40毫米。使用后部吊挂点调整机柜的角度，以获得最佳的房间覆盖范围，如果需要，整体可以倒挂。
M10 索具点
Turbosound 微章采用弹簧加载，可以手动旋转以进行垂直或水平定位。
立杆安装
该扬声器具有一个35毫米杆式安装插座，用于将杆式安装到合适的三脚架上。
MF/HP喇叭组件可以拆卸并以不同方向重新安装，以适应所需的配置和覆盖范围。例如，如果扬声器在横向模式下使用，则将喇叭旋转90度以保持与纵向模式中相同的水平和垂直波束宽度/覆盖范围。
请按照以下步骤旋转制队： 松开每侧的六个十字头螺钉，拆下铁网。
卸下将钢队组件固定至机组的8箱M5内六角螺钉。
小心地向前拉喇叭组件，足以将组件旋转到所需的方向。
用B型螺丝重新安装喇叭，确保接线完好无损且未被挤压。
重新安装格栅，并写下扬声器已被修改的注释。
快递启动向导 15

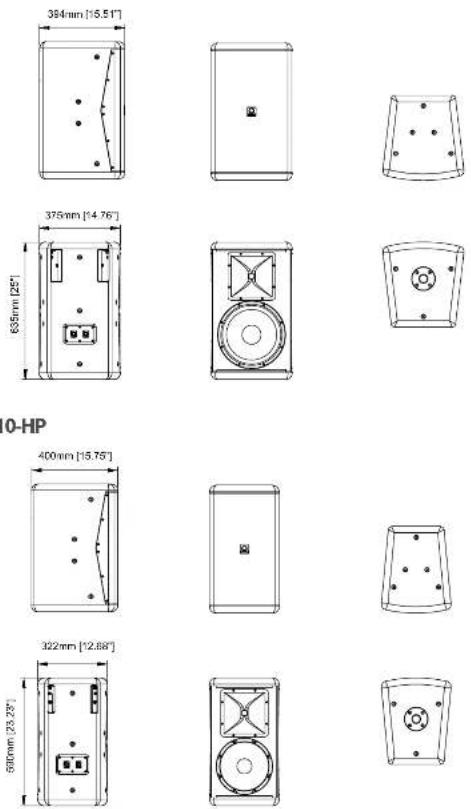

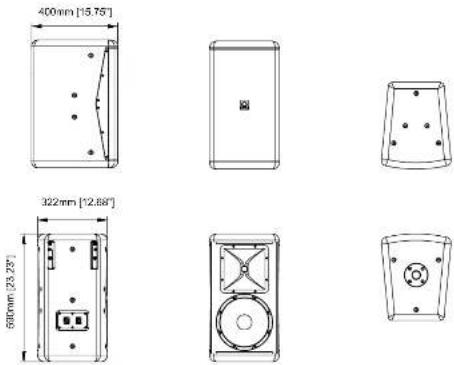

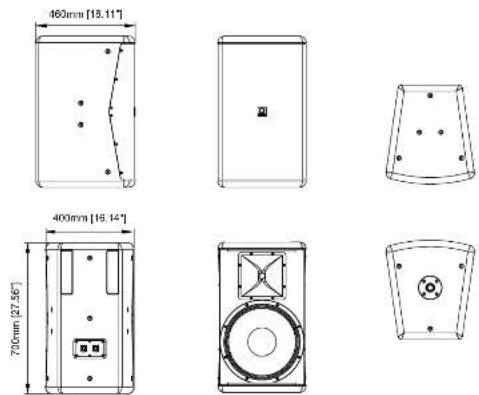

Dimensions
KT12-HP
KT15-HP
KT10-HP
EN
Specifications
KT10-HP KT12-HP KT15-HP
| System | |||
| Frequency Response ( ± 140 W) 80Hz - 20kHz/2Hz - 20kHz/70Hz - 20kHz | |||
| Frequency Response ( -10dB) ^3dBHz - 20kHz/44Hz - 20kHz/43Hz - 25kHz | |||
| Nominal dispersion ≤ - 6dB points 80^ F (s) × 62^ V | |||
| Power handling (IEC) | 350 W continuous, 1400 W peak | 500 W continuous, 2000 V peak | 600 W continuous, 2600 W peak |
| System Sensitivity ( 11 W/s · 1 m^3/s) 96dB( 11 W/s · 1 m^3/s) 96dB( 11 W/s · 1 m^3/s) 96dB( 11 w/s · 1 m^3/s) 96dB( 11 W/s · 1 m^3/s) 96dB( 11 W/s · 1) | |||
| Maximum SPC ^5 | 127 dB [133 dB peak] | 131 dB [137 dB peak] | 133 dB [139 dB peak] |
| Impedance | 8 Ω | ||
| Crossover type | Passive | ||
| Components | 1× 1.4^ (35 mm) voice coil Polyamide diaphragm IIF compression driver, 1× 10^ (250 mm) Li driver | 1× 1.6^ (35 mm) voice coil Polyamide diaphragm IIF compression driver, 1× 12^ (315 mm) Li driver | 1× 1.75^ (44.4 mm) voice coil Polyamide diaphragm IIF compression driver, 1× 15^ (580 mm) Li driver |
| Excluore | |||
| Connectors | 2 x Neurork speakerOH N14 C+/-1-Input,2+/-2-Link | 2 x Neurork speakerOH N14 C+/-1-Input,2+/-2-Link | 2 x Neurork speakerOH n14 C+/-1-Input,2+/-2-Link |
| Dimensions in kN × kO | 530 x 312 x 430 mm 635 x 375 x 394 mm 700 x 410 x 660 mm | ||
| Net weight | 20 kg (64.1 lbs) | 26.3 kg (58 lbs) | 31.5 kg (8.9-4 lbs) |
| Construction | 12 mm and 15 mm ( 34 " and 42 ) polyaccd | ||
| Finish | Black texture joint | ||
| Gridle | Powder coated perforated steel | ||
| Flying hardware | M10 x 19 | ||
| UV rating | 4.5 (ASTM G15-21) | ||
