用户手册 RPBTD10E PANASONIC

请于使用前仔细阅读操作使用说明书，并妥善保管。

目录

用前须知

附件 2

版权信息等 2

部件名称 2

准备工作

充电 3

开启/关闭电源 3

连接 Bluetooth ^® 设备 3

一键连接（通过 NFC 进行连接）……4

操作

听音乐

拨打电话....5

使用功能 5

其他

恢复出厂设置....5

安全注意事项....6

保养 6

关于 Bluetooth ^® 6

故障排除指南....7

规格 8

弃置耳机时电池的拆卸方法 8

- 如果看到此符号的话-

在欧盟以外其它国家的废物处置信息

此符号仅在欧盟有效。如果要废弃此产品，请与当地机构或经销商联系，获取正确的废弃方法。

附件

请检查并确认随附的附件。

- Bluetooth® 字标和徽标归 Bluetooth SIG, Inc. 所有, Panasonic Corporation 获得使用此类标志的授权。

其他商标和商品名均为各自所有人所有。

● 出现在本文档中的其它系统名和产品名通常是各开发商公司的注册商标或商标。

请注意在本资料中没有标注 ™ 标记和 ® 标记。

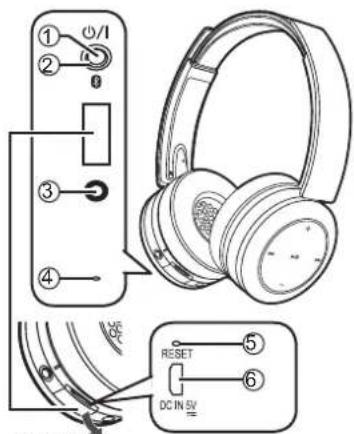

部件名称

① ② ③ ④ RESET DC IN 5V ⑤

打开电池盖

左 右 7 8 9 10 11 12 13 ⑭ ⑮ ⑯ ⑰ ⑱ ⑲ ⑳ ⑴ ⑵ ⑶ ⑷ ⑧ ⑨ ⑩ ⑪ ⑫ ⑬ ⑭ ⑮ ⑯ ⑰ ⑱ ⑲ ⑳ ㉑ ㉒ ㉓ ㉔ ㉕ ㉖ ㉗ ㉘ ㉙ ㉚ ㉛ ㉜ ㉝ ㉞ ㉟ ㉳ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟

产品插图可能与实际产品有所不同。

①电源 ○/配对 ●按钮

②LED 指示灯\*

- 通过闪烁次数或颜色指示耳机状态。

(* 下文简称 “LED”)

③音频输入端子

- 将耳机用作有线耳机时，请将可拆卸线缆（随附）连接至本端子。

④麦克风

⑤复位孔（RESET）

⑥充电端子（DC IN）

- 充电时，请将 USB 充电线缆

(随附) 连接至本端子。

(→第3页)

⑦拨号

⑧NFC 触屏区

⑨上一首

⑩音量 +

⑪下一首

⑫音量 -

⑬播放/暂停 ▶/II

⑭左扬声器

⑮右扬声器

■说明

• 请勿使用除随附 USB 充电线缆以外的其他线缆。
• 请勿使用除随附可拆卸线缆以外的其他线缆。
• 使用耳机时，请勿用手掌遮盖左扬声器。这样可能会阻止Bluetooth®连接。

充电

出厂时，充电电池（安装在耳机内）未充电。使用耳机前，请先充电。

1 使用 USB 充电线缆将耳机与电脑连接

• 充电期间，左扬声器上的 LED 灯呈红色点亮。充电完成后，LED 灯熄灭。
• 电池从空电量到充满大约需要 4.5 个小时。

左 电脑 LED USB 充电线缆（随附）

■说明

• 使用 USB 充电线缆将耳机与电脑连接时，Bluetooth ^ 功能无法使用。
  · 请在 10^ C 至 35^ C 的室内温度下充电。
• 充电时请勿开启电源。
• 请勿使用除随附 USB 充电线缆以外的其他线缆。

注意：请仅使用随附的 USB 充电线缆与电脑连接。

开启/关闭电源

1 按住电源 ⏻/按钮约 2 秒钟

- 会发出嘟嘟声，然后左扬声器上的 LED 灯闪烁。

关闭电源

- 按住电源 0/1 按钮约 2 秒钟或更长时间。会发出嘟嘟声，然后电源关闭。

■说明

- 如果在大约 5 分钟内未操作耳机，电源将自动关闭。（请参见“自动关闭电源”（→第 5 页））

连接 Bluetooth ^® 设备

要建立无线连接，请在 Bluetooth ^® 兼容设备上注册耳机。

Bluetooth ^® 设备上的准备工作

· 开启电源，启用 Bluetooth ^® 功能。
· 将设备置于距耳机 1 米的范围内。
- 根据需要按照操作说明检查设备操作。
- 开启电源，启用Bluetooth功能。 - 将设备置于距耳机1米的范围内。 - 根据需要按照操作说明检查设备操作。

首次开机

1 开启耳机

• 耳机将开始搜索要连接的 Bluetooth ^ 设备，左扬声器上的 LED 灯以蓝色和红色交替闪烁。（仅在购买后首次开机时执行此操作）

2 如果 Bluetooth ^® 设备检测到耳机（“RP-BTD10”），则选择耳机

• 提示输入密码时，请输入“0000（四个零）”。
• 如果出现 Bluetooth ^ 配置文件选择屏幕，请选择 “A2DP” 配置文件。如果不支持 “A2DP” 或只需使用电话拨号，请选择 “HSP” 或 “IIFP” 配置文件。（有关配置文件详情，请参见“听音乐”（→第 4 页）和“拨打电话”（→第 5 页））

3 检查耳机与 Bluetooth ^® 设备的连接

- 起初，左扬声器上的 LED 呈蓝色点亮，然后不断亮起又熄灭。建立连接后，LED 闪烁模式将改变。

第二次之后的连接

<连接同一 Bluetooth ^ 设备>

耳机开启后，将搜索之前设置的Bluetooth®设备，并自动与其建立连接。起初，左扬声器上的LED呈蓝色点亮，然后不断亮起又熄灭。建立连接后，LED闪烁模式将改变。

<连接不同的 Bluetooth ^® 设备>

禁用之前连接设备上的 Bluetooth ^® 功能。确认耳机已关闭。按住配对 ☑ 按钮约 5 秒钟。耳机将开始搜索其他 Bluetooth ^® 设备。左扬声器上的 LED 灯呈蓝色和红色交替闪烁。同时发出嘟嘟声。

继续第 2 步和第 3 步。

一键连接（通过 NFC 进行连接）

仅限兼容 NFC 的 Android ^TM 设备

NFC（近场通信）功能可使耳机轻松连接至兼容 NFC 的 Bluetooth ^® 设备，在您的 Bluetooth ^® 设备上轻触耳机，即可自动打开耳机，将耳机与 Bluetooth ^® 设备配对并建立连接。

准备工作

开启 Bluetooth ^® 设备的 NFC 功能。

1 启动 Bluetooth ^® 设备上播放音乐/视频的应用程序

- 按照设备屏幕上的说明进行操作。

2 在耳机的 NFC 触屏区按住设备（直到设备上的弹出窗口显示已建立连接）

• 开启耳机。起初，左扬声器上的 LED 呈蓝色点亮，然后不断亮起又熄灭。建立连接后，LED 闪烁模式将改变。
• 如果未建立连接，则改变触屏位置。

3 开始播放 Bluetooth ^® 设备中的音乐/视频

■连接至另一个设备

在要建立新 Bluetooth ^® 连接的另一设备上轻触耳机。将自动断开之前连接的设备。

听音乐

如果 Bluetooth ^® 兼容设备支持 “A2DP” 和 “AVRCP” Bluetooth ^® 配置文件，则可利用耳机的遥控操作播放音乐。

· A2DP（高级音频分配配置文件）：将音频传输至耳机。
- AVRCP（音频/视频遥控配置文件）：允许使用耳机遥控设备。

1 连接至 Bluetooth ^® 设备和耳机（→第 3 页）

2 选择并播放 Bluetooth ^® 设备中的音乐

- 将选定的音乐输出到耳机扬声器。

电池工作时间

电池类型 工作时间
可充电电池(安装在耳机内) 大约 30 小时

工作时间会视工作环境而有所减少。

■说明

- 支持 aptX ^ 的 Bluetooth ^ 设备可传输更高质量的音乐。

■注意

• 耳机会发生漏音现象，其程度取决于音量大小。
  · 将音量调大至接近最大音量时，音乐听起来会失真。调小音量，直至消除失真。

遥控

您可用耳机控制 Bluetooth ^® 设备。
- 根据 Bluetooth ^® 设备的不同，以下某些功能可能无法使用或通过耳机操作的结果会有所不同。

(操作示例)

播放/暂停
▶/II	按下 播放/暂停
上一首/下一首
	播放期间按下	返回至当前曲目的开始
	按住 快退
	播放期间按下	前进至下一曲目的开始
	按住 快进

音量
+	按下 增大音量
	按住 持续增大音量
-	按下 减小音量
	按住 持续减小音量

右 音量 + 上一首 播放/暂停 音量 - 下一首

■说明

- 可进行 15 个音量级调整。 达到最大或最小音量时，会发出嘟嘟声。

拨打电话

与支持“HSP”或“HFP”Bluetooth®配置文件的具备Bluetooth®功能的电话（手机或智能手机）配套使用时，您可使用耳机拨打电话。

· HSP（耳机配置文件）：
此配置文件可用于使用耳机上的麦克风接收单声道声音并建立双向通信。
· HFP（免提配置文件）

除 IISP 功能外，此配置文件具有来电和去电功能。

1 将具备 Bluetooth ^® 功能的电话与耳机连接（→第 3 页）

2

接听来电时

按耳机上的拨号并接听电话

• 来电时，扬声器响起铃声且 LED 灯闪烁。
• （仅限 HFP）要拒绝来电，按住拨号直到铃声停止。

左

拨号 麦克风

拨打电话时

在具备 Bluetooth ^® 功能的电话上拨打电话

• 也可参考 Bluetooth ^ 电话的操作手册。
  (下面介绍了耳机的检查和操作步骤)
• 拨打电话时，扬声器响起铃声且LED灯闪烁。
• 要取消呼出电话，请按拨号同时发出嘟嘟声。
  （仅限 HFP）电话闲置时，按住拨号约2秒钟。将呼叫最后一次拨出的号码。扬声器将响起短暂的咔挞声且LED灯闪烁。

3 开始讲话

• 拨打电话期间，LED灯会重复闪烁2次。
• 拨打电话期间，可调整音量。关于设置说明，请参见第4页。

4 按拨号 结束电话呼叫

- 同时发山嘟嘟声。

■说明

• 在具备 Bluetooth ^® 功能的电话上可能需要进行免提设置。
• 您或许可从耳机中听到电话的来电和去电铃声，具体视具备 Bluetooth ^ 功能的电话而定。
  • (仅限 HFP) 按住耳机上的拨号约 2 秒。呼叫设备将在具备 Bluetooth® 功能的电话和耳机之间切换。

使用功能

复位耳机

拒绝所有操作时，可复位耳机。使用 USB 充电线缆将耳机与电脑连接。然后，用细而尖的物体按压复位孔（RESET）。检查 LED 灯（红色）是否熄灭。长按复位孔（RESET）（→第 2 页）大约 5 秒钟即可复位耳机。之前的所有操作被取消。（不会删除配对设备的信息。）

自动关闭电源

如果耳机静音大约 5 分钟且在此期间，未对 Bluetooth ^® 设备进行任何操作，则耳机会发山嘟嘟声并自动关闭电源。

LED指示灯

使用耳机期间出现低电量时，左扬声器上闪烁蓝光的 LED 灯会变为红色。每隔 1 分钟会发出嘟嘟声。电池耗尽时，电源关闭。

恢复出厂设置

如果要删除所有配对设备信息等内容，您可以将耳机恢复至出厂设置（购买时的原始设置）。

1 关闭耳机
2 按住电源按钮的同时按住上一首 秒钟或更长时间
- 左扬声器上的 LED 灯呈红色点亮约 2 秒钟。耳机将恢复出厂设置。

安全注意事项

■耳机

• 避免将耳机放置在接近热源的地方或在此类地方使用。
• 为安全起见，在需要注意周围环境声音的场所（如铁路岔口和建筑工地），切勿将耳机音量调得过高。
• 宽带特性电压大于等于 75 ~mV 。

警告

为了降低火灾、触电或产品损坏的风险，应注意以下几点：
- 切勿将耳机暴露于雨水、潮湿、滴水或溅水的环境中。
- 切勿将花瓶等盛有液体的容器放在耳机上。
- 仅使用推荐的附件。
- 切勿拆下封盖。
- 切勿自己修理耳机。请联系合格的服务人员进行维修。

■过敏

• 如果与肌肤直接接触的扬声器或其他任何部件导致不适，请停止使用。
• 继续使用可能会导致皮疹或其他过敏反应。

■使用耳机的注意事项

• 切勿将耳机音量调得过高。听力专家建议不宜长时间连续使用耳机播放。
• 如果您感到耳鸣，请调低音量或停止使用。
• 驾驶机动车辆时请勿使用耳机。这样可能会造成交通事故，而且在很多地方属违法行为。
• 在具有潜在危害的环境中应慎用或停止使用耳机。

在使用过程中，耳机可能会接收手机的无线电干扰。如果出现此类干扰，请增大耳机和手机之间的间隔距离。

保养

使用柔软的干布清洁耳机。

- 切勿使用溶剂，包括汽油、稀释剂、酒精、厨房洗涤剂、化学擦拭布等。使用这些溶剂可能导致外部变形或涂层脱落。

关于 Bluetooth®

对于无线传输过程中的数据和/或信息，Panasonic 不承担任何责任。

■使用的频带

耳机使用 2.4 GHz 频带。

■耳机证书

• 耳机符合频率限制，并根据频率法已取得证书。因此，不需要无线许可证。
  ·以下行为在一些国家/地区会受到法律惩罚：
• 拆分/改造耳机。
• 撕下规格说明。

■使用限制

• 对于与具备 Bluetooth ^ 功能的设备进行无线传输和/或此类使用不予保障。
• 所有设备都必须符合 Bluetooth SIG, Inc. 规定的标准
  · 因设备规格和设置的不同，可能无法连接或一些操作有所不同。
• 该系统支持 Bluetooth ^ 安全功能。视操作环境和/或设置而定，安全性可能不足。向该系统无线传输数据需谨慎。
  · 该系统不能将数据传输到 Bluetooth ^® 设备。

■使用范围

使用耳机的最大范围为 10 米。

视环境、障碍物或干扰的情况而定，范围可能有所减小。

■其他设备的干扰

• 如果耳机距离其他 Bluetooth® 设备或使用 2.4 GHz 宽带的设备太近，则耳机可能无法正常工作，而且会因无线电波干扰而出现噪音和声音跳跃的故障。
• 如果附近的广播站等无线电波太强，耳机可能无法正常工作。

■用途

- 耳机仪针对正常的普通用途。

- 切勿在对无线电频率干扰敏感的设备或环境附近使用该系统（例如：机场、医院、实验室等）。

故障排除指南

在请求维修之前，请您先进行下列检查。如果您对某些检查点心存疑问，或者解决方案并未解决问题，请咨询您的经销商，以获取相关指导。

常规参数

耳机不响应

- 将 USB 充电线缆与充电端子（DC IN）连接时，按复位孔（RESET）。（→第 5 页）

电源和充电

无法给耳机充电

· 确认电脑开启，且未处于待机或者睡眠模式。
- 您当前使用的 USB 端口是否正常工作？如果您的电脑有其他 USB 端口，请将连接器从当前端口拔出，然后插入其他端口。
- 如果上述措施不适用，请将 USB 充电线缆拔出，并再次插入。
- LED 灯是否呈红色闪烁？如果 LED 灯闪烁，则存在充电故障。
即使设备充电时的室温在 10^ 和 35^ 之间，如果LED灯呈红色快速闪烁，电池同样有可能已经损坏。（自带电池充电次数：大约500次。）

充电时 LED 灯不亮 / 充电时间延长

- USB 充电线缆（随附）是否与电脑的 USB 端子牢固连接？（→第 3 页）

无法打开电源

• 耳机是否正在充电？在充电期间无法打开电源。（→第3页）
• 可拆卸线缆是否连接？可拆卸线缆连接到耳机时，无法打开电源。

Bluetooth ^® 设备连接

无法连接设备

- 从 Bluetooth ^ 设备中删除耳机的配对信息，然后再次配对。（→第 3 页）

声音和音量

无声音

· 确保耳机与 Bluetooth ^® 设备连接正确。(→第 3 页)
- 检查 Bluetooth ^ 设备是否正在播放音乐。
- 确保耳机已开启，且音虽未设置得过低。
- 再次配对并连接 Bluetooth ^ 设备和耳机。（→第 3 页）

音量过低

·调高耳机音量。（→第4页）
- 调高 Bluetooth ^ 设备的音量。

设备的声音中断 / 音质较差

• 如果信号阻塞，声音可能中断。请勿用手掌或者其他物体完全遮盖耳机。
• 设备可能超出 10 米的通信范围。将设备靠近耳机。
• 移除耳机与设备之间的障碍物。
• 无线局域网设备未使用时，请将其关闭。
  · 如果电池电量耗尽，会出现通信问题。给耳机充电。（→第3页）

拨打电话

听不到对方的声音

• 确保耳机与具备 Bluetooth ^® 功能的电话都已开启。
  · 检查耳机和具备 Bluetooth® 功能的电话是否已经建立连接。（→第 3 页）
• 检查 Bluetooth ^® 电话的音频设置。如果呼叫设备设置为具备 Bluetooth ^® 功能的电话，则将其切换为耳机。（→第 3 页）
• 如果对方的音量过低，请同时调高耳机和 Bluetooth ^® 电话的音量。

规格

常规参数

电源	直流5V,500mA(内置电池:3.6V(锂电池690mAh))
工作时间*1(SBC模式)大约30小时
充电时间*2(25°C)大约4.5小时
充电温度范围10°C至35°C
工作温度范围0°C至40°C
工作湿度范围35%RH至80%RH(无凝结)
重量大约198克

*1 会视工作环境的不同而变短。
*2 从空电量到充满所需的时间。

Bluetooth ^® 部分

Bluetooth ^ 系统规格 第3.0版
无线设备分类 第2类(2.5mW)
频带 2.4 GHz 宽带 FH-SS
支持的配置文件 A2DP、AVRCP、IISP、IWP
支持的编码解码器 SBC、aptX	^
工作距离 最长10米

■ 扬声器部分

驱动装置 Φ 40 毫米
阻抗 32 Ω

■端子部分

直流输入 直流 5 V,500 mA
音频输入 立体声插孔 Φ 3.5 毫米

■麦克风部分

类型 单声道

■ 附件部分

USB 充电线缆 1.0 米
可拆卸线缆 1.5 米

● 规格如有变更，恕不另行通知。

弃置耳机时电池的拆卸方法

下列说明针对耳机的弃置处理，而非修理用途。耳机一经拆解就不可复原。弃置耳机时，请取出耳机内的电池，并进行回收。

- 电池电量用完后，将其拆下。

- 请将拆卸的零部件放置在儿童接触不到的地方。

1 A

2

3 D C D

5

1 从右扬声器上取下耳垫 A，并拆下 3 个螺钉
- 使用十字口螺丝刀（可在市场上买到）。
2 拆下前盖 B
3 提起 2 个销扣 D，以逆时针方向旋转后盖 C
4 拆下 4 个螺钉，拆除外壳 E
5 抓住电池两侧的 G 处（远离端子 F），拆下电池

废弃电池的处理

• 用胶带或者类似材料对端子进行绝缘
• 请勿拆卸。

■电池

· 请勿接触热源或明火。
· 请勿将电池置于受到长时间阳光直射且门窗封闭的车辆内。
· 电池处置不当会导致电解质泄漏，进而损坏与泄漏电解质接触的物品。如果电池出现电解质泄漏，请咨询您的经销商。如果电解质与身体的任何部分接触，请用水彻底冲洗。
· 如果打算丢弃电池，请联系当地主管部门或经销商，询问正确的处理方法。

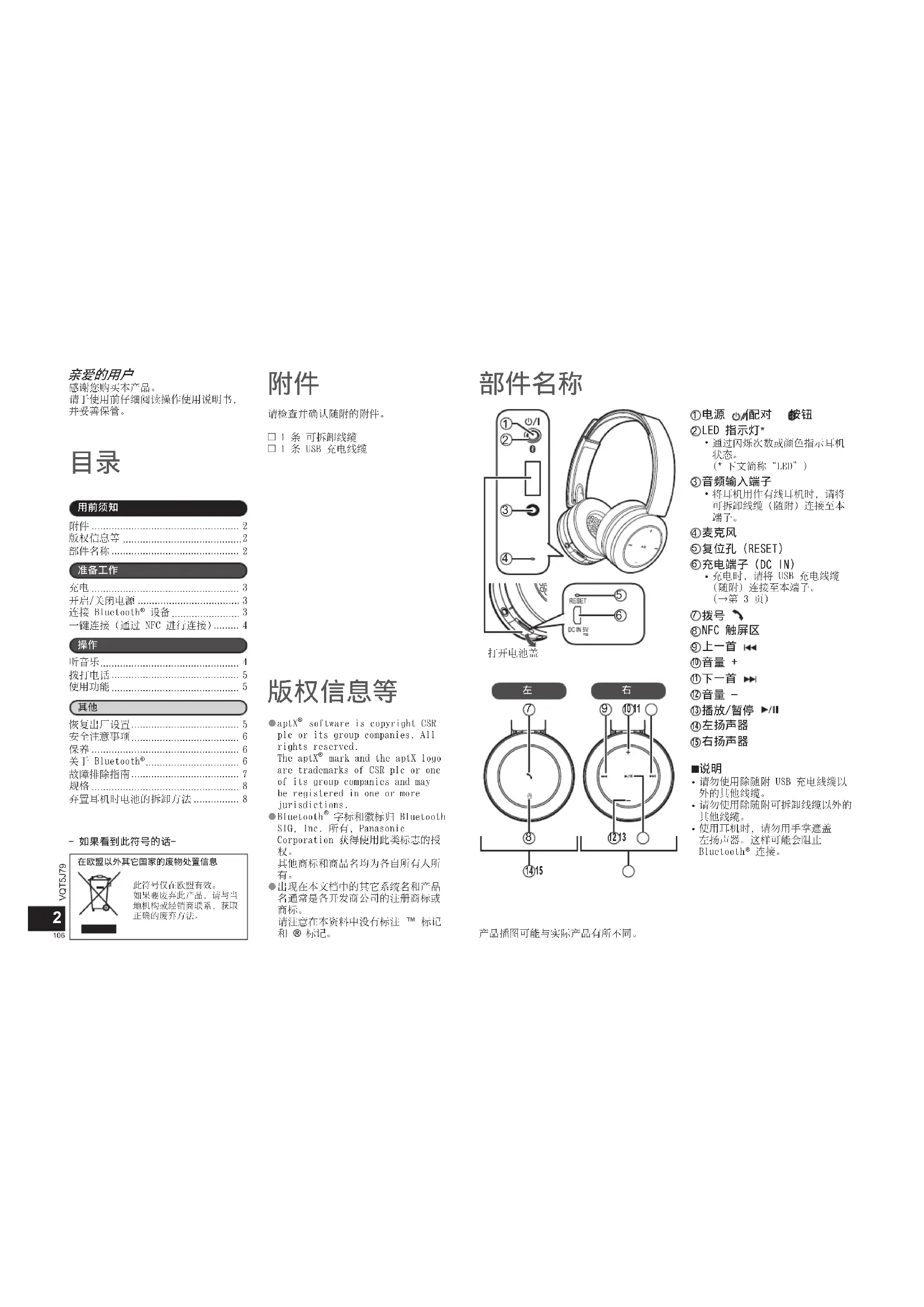

親愛的客戶

感謝您購買本產品。

使用本產品前請仔細閱讀這些說明，並保留本說明書供日後使用。

目錄

用前須知

附件....2

版權資訊等....2

部件名稱....2

準備工作

充電....3

開啟／關閉電源....3

連接Bluetooth*設備 3

一鍵即接（透過 NFC 進行連接）……4

操作

聽音樂....4

檢打電話....5

使用功能....5

其他

恢復原廠設定....5

安全注意事项……6

保養....6

關於 Bluetooth ^® 6

故障排除指南....7

規格....8

棄置耳機時電池的拆卸方法....8

一如果看到此符號的話一

歐盟以外國家的棄置資訊

本符號只適用於欧盟國家。如欲丟棄本產品，請聯經當地政府單位或經銷商，洽詢正確的棄置方法。

附件

請檢查並確認隨附的附件。

□1條可拆卸線纜
□1條USB充電線缆

版權資訊等

• aptX® software is copyright CSR plc or its group companies. All rights reserved. The aptX® mark and the aptX logo are trademarks of CSR plc or one of its group companies and may be registered in one or more jurisdictions.
• Bluetooth ^® 字標和標識歸 Bluetooth SIG, Inc. 所有，Panasonic Corporation 獲得使用此類標誌的授權。其他商標和商品名均為各自所有人所持有。
• 本文檔中出現的其他系統名稱和產品名稱通常是各自開發公司的註冊商標或商標。 請注意，本文檔中未出現帶有TM和®的標誌。

部件名稱

① ② ③ ④ RESET DC IN 5V ⑤

打開電池蓋

左 右 ⑦ ⑨ ⑩ ⑪ ⑧ ⑫ ⑬ ⑭ ⑫ ⑬ ⑭ ⑫ ⑬ ⑭ ⑫ ⑬ ⑭ ⑫ ⑬ ⑭ ⑫ ⑬ ⑭ ⑫ ⑬ ⑭ ⑫ ⑬ ⑭ ⑫ ⑬ ⑭ ⑫ ⑬ ⑭ ⑫ ⑬ ⑭ ⑫ ⑬ ⑭

產品插圖可能與實際產品不符。

①電源 0/1 配對 携鈕

②LED 指示燈\*

- 通過閃爍次數或顏色指示耳機狀態。

(*下文簡稱“LED”)

③音頻輸入端子

- 將耳機用作有線耳機時，請將可拆卸線纜（隨附）連接至本端子。

④麥克風

⑤重新設定孔（RESET）

⑥充電端子（DC IN）

- 充電時，請將 USB 充電線繞（隨附）連接至本端子（→第3頁）

⑦撥號

⑧NFC 觸控螢幕區

⑨上一首
⑩音量 +
⑪ 下一首
⑫音量-
⑬播放／暫停 ▶/Ⅱ
⑭左揚聲器
⑮右揚聲器

■說明

• 請勿使用除隨附 USB 充電線纜以外的其他線纜
• 請勿使用除陷附可拆卸線纜以外的其他線纜。
• 使用耳機時，請勿用手掌遮蓋左揚聲器。這樣可能會阻止 Bluetooth® 連接。

充電

出廠時，充電電池（安裝在耳機內）未充電。使用耳機前，請先充電。

1 使用 USB 充電線纜將耳機與電腦連接

• 充電期間，左揚聲器上的 LED 燈呈紅色點亮。充電完成後，LED 燈熄滅。
• 電池從空電量到充滿大約需要 4.5 個小時。

左 電腦 LED USB 充電線纜（隨附）

■說明

• 使用 USB 充電線纜將耳機與電腦連接時，Bluetooth® 功能無法使用。
  ·請在10℃至35℃的室溫環境下重新充電
  · 充電時請勿開放電源。
  · 請勿使用除隨附 USB 充電線纜以外的其他線纜

注意：請僅使用隨附的 USB 充電線繞與電腦連接。

開啟／關閉電源

1 按住電源 ⏻按鈕約 2 秒鐘

·會發出嘟嘟聲，然後左揚聲器上的LED燈會閃爍

の關閉電源
5. 按住電源接鈕約2秒鐘或更長時間。會發山嘟嘟聲，然後電源關閉。

>■說明

- 如果在大約5分鐘內未操作耳機，電源將自動關閉。

(請參見“自動關機”(→第5頁))

連接 Bluetooth® 設備

要建立無線連接，請在 Bluetooth® 相容設備上註冊耳機。

Bluetooth® 設備上的準備工作

· 開啟電源 · 啟用 Bluetooth ^® 功能
· 將設備置於距耳機 1 公尺的範圍內。
· 根據需要按照操作說明檢查設備操作

首次開機

1 開啟耳機

- 耳機將開始牌尋要連接的 Bluetooth® 設備，左揚彈器上的 LED 燈以藍色和紅色交替閃爍。（僅在購買後首次開機時執行此操作）

2 如果 Bluetooth ^® 設備檢測到耳機（“RP-BTD10”），則選擇耳機

· 提示輸入密碼時，請輸入 “0000（四個零）”。
- 如果出現 Bluetooth® 配置文件選擇螢幕，請選擇 “A2DP” 配置文件。如果不支援 “A2DP” 或只需使用電話撥號，請選擇 “HSP” 或 “HFP” 配置文件。（有關配置文件詳情，請參見“聽音樂”（→第 4 页）和“撥打電話”（→第 5 页））

3 檢查耳機與 Bluetooth® 設備的連接

- 首先左揚聲器上的LED呈藍色點亮，然後不斷亮起又熄滅。建立連接後，LED的閃爍方式會改變

第二次之後的連接

<連接相同的 Bluetooth® 設備>

耳機開啟後，將搜尋之前設置的

Bluetooth ^® 設備，並自動與其建立連接。首先左揚聲器上的 LED 呈藍色點亮，然後不斷亮起又熄滅。建立連接後，LED 的閃爍方式會改變。

<連接不同的 Bluetooth® 設備>

停用之前連接設備上的Bluetooth®功能。確認耳機已關閉。按住配對②按紐約5秒鐘。耳機將開始搜尋其他Bluetooth®設備。左揚聲器上的LED燈呈藍色和紅色交替閃爍。同時發出嘟嘟聲。繼續第2步和第3步。

■說明

• 如果在大約 5 分鐘內未建立設備連接，耳機會關閉。
  重新從第1步開始操作。
• 無法同時將 2 個或更多 Bluetooth ^ 設備連接至耳機。
• 您最多可將8個設備與耳機配對。如果配對第9個設備，則會替換最先連接的設備。要使用被替換的設備，需要再次對其進行配對。

一鍵即接（透過 NFC 進行連接）

僅限相容 NFC 的 Android™ 設備

NFC（近場通訊）功能可使耳機輕鬆連接至相容 NFC 的 Bluetooth ^® 設備。在您的 Bluetooth ^® 設備上輕觸耳機，即可自動打開耳機，將耳機與 Bluetooth ^® 設備配對並建立連接。

準備工作

開啟 Bluetooth ^® 設備的 NFC 功能。

1 啟動 Bluetooth® 設備上播放音樂／視訊的應用程序

- 按照設備螢幕上的說明進行操作

2 在耳機的 NFC 觸控螢幕區按住設備（直到設備上的彈出視窗顯示已建立連接）

• 開放耳機。首先左揚聲器上的 LED 呈藍色點亮，然後不斷亮起又熄滅。建立連接後，LED 的閃爍方式會改變。
• 如果未建立连接，則改變觸性螢幕的位置

3 開始播放 Bluetooth® 設備中的音樂／視訊

■連接至另一個設備

在要建立新 Bluetooth ^® 連接的另一設備上輕觸耳機。將自動斷開之前連接的設備。

聽音樂

如果 Bluetooth ^® 相容設備支持 “A2DP” 和 “AVRCP” Bluetooth ^® 配置文件，則可利用耳機的遙控操作播放音樂。

• A2DP（高級音訊分配配置文件）：將音頻傳輸至耳機。
- AVRCP（音訊/視訊遙控配置文件）：允許使用耳機遙控設備。

1 連接至 Bluetooth ^® 設備和耳機（→第 3 頁）

2 選擇並播放 Bluetooth® 設備中的音樂

- 將選定的音樂輸山到耳機揚聲器。

電池工作時間

電池類型 工作時間
可充電電池(安裝在耳機內) 大約30小時

工作時間會視工作環境而有所減少。

■說明

- 支援 aptX ^ 的 Bluetooth ^ 設備可傳輸更高質量的音樂。

■注意

• 可機會發生漏音現象，其程度取決於音量大小。
  ·將音量調大至接近最大音量時，音樂聽起來會失真。調小音量，直至消除失真。

遥控

您可用耳機控制 Bluetooth ^® 設備。

- 根據 Bluetooth ^ 設備的不同，以下某些功能可能無法使用或透過耳機操作的結果會有所不同。

(操作示例)

播放/暫停
▶/II	按下 播放/暫停
上一首/下一首
	播放期間按下	返回至日前曲日的開始
	按住 快退
	播放期間按下	前進至下一曲日的開始
	按住 快進

音量
+	按下 增大音量
	按住 持續增大音量
-	按下 減小音量
	按住 持續減小音量

右 音量+ 上一首 播放／暫停 音量- 下一首 中文（繁體）

■說明

- 可進行 15 個音量級調整。 達到最大或最小音量時，會發出嘟嘟聲。

撥打電話

與支持“HSP”或“HFP”Bluetooth®配置文件的具備Bluetooth®功能的電話（手機或智慧型手機）配套使用時，您可使用耳機撥打電話。

· HSP（耳機配置文件）：

此配置文件可用來接收單聲道音效，並使用耳機上的麥克風建立雙向通訊。

- HFP（免提配置文件）

除了HSP功能外，此配置文件具接收及拨出電話的功能。

1 將具備 Bluetooth® 功能的電話與耳機連接（→第 3 頁）

2

回復來電時

按耳機上的撥號並接聽電話

• 來電時·揚聲器響起鈴聲目 LED 燈閃爍。
  （僅限HFP）要拒絕來電，按住撥號直到鈴聲停止。

左

撥號 麥克風

撥打電話時

在具備 Bluetooth® 功能的電話上撥打電話

• 也可參考 Bluetooth 電話的操作手冊。
  (下面介紹了耳機的檢查和操作步驟)
• 撥打電話時，揚聲器響起鈴聲且LED燈閃爍。
  • 要取消呼出電話，請按撥號。 同時發出嘟嘟聲。
  （僅限 HFP）電話閑置時，按住撥號約2秒鐘。將呼叫最後一次撥出的號碼。揚聲器將響起短促的啪嗒聲且LED燈閃爍。

3 開始通話

• 撥打電話期間，LED燈會重複閃爍2次。
• 撥打電話期間，可調整音量。關於設置說明，請參見第4頁。

4 按撥號 結束電話呼叫

- 同時發出嘟嘟聲。

■說明

• 在具備 Bluetooth® 功能的電話上可能需要進行免提設置。
• 您或許可從耳機中聽到電話的來電和去電鈴聲，具體視具備 Bluetooth® 功能的電話而定。
  •（僅限 HFP）按下並保持耳機上的撥號，大約 2 秒鐘。呼叫裝置會在具備 Bluetooth® 功能的電話與耳機之間進行切換。

使用功能

重新設定耳機

拒絕所有操作時，可重新設定耳機。使用 USB 充電線續將耳機與電腦連接。然後，用細而尖的物體按壓重新設定孔（RESET）。檢查 LED 檢（紅色）是否熄滅。長按重新設定孔（RESET）（→第 2 頁）大約 5 秒鐘即可重新設定耳機。之前的所有操作被取消。（不會刪除配對設備的資訊。）

自動關機

如果耳機靜音大約 5 分鐘，且在此期間末對 Bluetooth® 設備進行任何操作，則耳機會發出嘟嘟聲並自動關閉電源。

LED指示燈

使用耳機期間出現低電量時，左揚聲器上閃爍藍光的 LED 燈會變為紅色。每隔 1 分鐘會發山嘟嘟聲。電池耗盡時，電源關閉。

恢復原廠設定

如果要刪除所有配對設備資訊等內容，您可以將耳機恢復至原廠設定（購買時的原始設置）

1 關閉耳機

2 按住電源按钮的同時按住上一首 5秒鐘或更長時間

- 左揚聲器上的LED燈呈紅色點亮約2秒鐘。耳機將恢復原廠設定。

安全注意事項

■耳機

• 避免將耳機放置在接近熱源的地方或在此類地方使用。
  • 為安全超見，在需要注意周圍環境聲音的場所（如鐵路岔口和建築工地），切勿將耳機音量調得過高。
• 寬帶特性電壓大於等於 75 mV。

警告：

為了降低火災、觸電或產品損壞的風險，應注意以下幾點：
- 切勿將耳機暴露於雨水，潤濕、滴水或濺水的環境中。
- 切勿將花瓶等盛有液體的容器放在耳機上。
- 僅使用推荐的附件
- 切勿拆下封蓋。
- 切勿自己修理耳機。請聯繫合格的服務人員進行維修。

■過敏

- 如果與肌膚直接接觸的揚聲器或其他任何部件導致不適，請停止使用。

- 經續使用可能會導致皮疹或其他過敏反應。

■使用耳機的注意事項

• 切勿將耳機音呈調得過高。聽力專家建議不宜長時間連續使用耳機播放。
• 如果您感到耳鳴，請調低音量或停止使用。
  • 綱駛機動車輛時請勿使用耳機。這樣可能會造成交通事故，而且在很多地方屬違法行為。
• 在具有潜在危害的環境中應慎用或停止使用耳機。

在使用過程中，耳機可能會接收手機的無線電干擾。如果出現此類干擾，請增大耳機和手機之間的間隔距離。

保養

使用柔軟的乾布清潔耳機。

- 切勿使用溶劑，包括汽油、稀釋劑、酒精、廚房洗滌劑、化學擦拭布等。使用這些溶劑可能導致外部變形或塗層脫落。

關於 Bluetooth®

對於無線傳輸過程中的數據和／或資訊·Panasonic 不承擔任何責任。

■使用的頻段

耳機使用 2.4 GHz 頻段。

■耳機證書

· 本耳機符合頻率限制，並根據頻率法已取得證書。因此，不需要無線許可證。

·以下行為在一些國家／地區會受到法律懲罰：

-拆分/改造耳機。

- 撕下規格說明。

■使用限制

• 對於與具備 Bluetooth® 功能的設備進行無線傳輸和／或此類使用不予保障。
• 所有設備都必須符合 Bluetooth SIG, Inc. 規定的標準
  · 因設備規格和設置的不同，可能無法連接或一些操作有所不同。
• 該系統支持 Bluetooth® 安全功能。然而視操作環境和／或設置而定，安全性可能不足。向該系統無線傳輸數據需謹慎。
• 該系統不能將數據傳輸到 Bluetooth ^® 設備。

■使用範圍

使用耳機的最大範圍為10公尺。

視環境、障礙物或干擾的情況而定，範圍可能有所減小。

■其他設備的干擾

• 如果耳機距離其他 Bluetooth® 設備或使用 2.4 GHz 頻段的設備太近，則耳機可能無法正常工作，而且會因無線電波干擾而出出現噪音和聲音跳躍的故障。
• 如果附近的廣播站等無線電波太強，耳機可能無法正常工作。

■用途

·耳機僅針對正常的普通用途。

- 切勿在對無線電頻率下擾敏感的設備或環境附近使用該系統（例如：機場、醫院、實驗室等）。

故障排除指南

在請求維修之前，請您先進行下列檢查。如果您對某些檢查點有疑問，或者解決方案並未解決問題，請諮詢您的經銷商，以獲取相關指導。

常規參數

耳機沒有反應

- 將 USB 充電線續與充電端子（DC IN）連接時，按重新設定孔（RESET）。（→第 5 頁）

電源和充電

耳機無法充電

· 確認電腦開啟，且未處於待機或者睡眠模式。
- 您當前使用的 USB 連接埠是否正常工作？如果您的電腦有其他 USB 連接埠，請將連接器從當前連接埠拔山，然後插入其他連接埠。
· 如果上述措施不適用，請將 USB 充電線纜拔出，並再次插入。
- LED 燈是否呈紅色閃爍？如果 LED 燈閃爍，則存在充電故障。
- 即使設備充電時的室溫在 10℃ 和 35℃ 之間，如果 LED 燈呈紅色快速閃爍，電池同樣有可能已經損壞。（白帶電池充電次數：大約 500 次。）

充電時 LED 燈不亮／充電時間延長

- USB 充電線纜（隨附）是否與電腦的 USB 端子牢固連接？（→第 3 頁）

無法打開電源

·耳機是否正在充電？在充電期間無法打開電源。（→第3頁）
- 可拆卸線繞是否連接？可拆卸線繞連接到耳機時，無法打開電源。

Bluetooth® 設備連接

無法連接設備

· 從 Bluetooth ^® 設備中刪除耳機的配對資訊，然後再次配對。（→第3頁）

聲音和音量

無聲音

• 確保耳機與 Bluetooth ^® 設備連接正確。（→第 3 頁）
• 檢查 Bluetooth ^® 設備是否正在播放音樂。
• 確保耳機已開啟，且音量未設置得過低
• 再次配對並連接 Bluetooth ^® 設備和耳機。(→第 3 頁)

音量過低

· 調高耳機音量。（→第4頁）
- 調高 Bluetooth ^® 設備的音量。

設備的聲音中斷／音質較差

· 如果信號阻塞，聲音可能中斷。請勿用手掌或者其他物體完全遮蓋耳機。
• 設備可能超出 10 公尺的通訊範圍。將設備靠近耳機。
- 移除耳機與設備之間的障礙物
- 無線區域網路設備未使用時，請將其關閉。
- 如果電池電量耗盡，會出現通訊問題。給耳機充電。（→第3頁）

通話

聽不到對方的聲音

• 確保耳機與具備 Bluetooth® 功能的電話都已開啟。
  · 檢查耳機和具備 Bluetooth® 功能的電話是否已經建立連接。（→第3頁）
• 檢查 Bluetooth ^® 電話的音訊設置。如果呼叫設備設置為具備 Bluetooth ^® 功能的電話，則將其切換為耳機。（→第 3 页）
• 如果對力的音量過低，請同時調高耳機和Bluetooth ^® 電話的音量。

規格 棄置耳機時電池的拆卸方法

■ 常規參數

電源	直流5V,500mA(內置電池:3.6V(鋰電池690mAh))
工作時間*1(SBC模式)	大約30小時
充電時間*2(25°C)	大約4.5小時
充電溫度範圍	10°C至35°C
操作溫度範圍	0°C至40°C
操作濕度範圍	35%RH至80%RH(無凝結)
重量	大約198公克

* 會視工作環境的不同而變短。
*2 從空電量到充滿所需的時間。

Bluetooth® 部分

Bluetooth® 系統規格	第3.0版
無線設備分類	第2類(2.5mW)
頻段	2.4 GHz 宽類 FH-SS
支援的配置文件	A2DP、AVRCP、HISP、HFP
支持的編碼解碼器	SBC、aptX®
操作距離	最長10公尺

■ 揚聲器部分

驅動裝置	Φ 40 公釐
阻抗	32 Ω

■ 端子部分

直流輸入	直流5V·500mA
音頻輸入	立體聲插孔Φ3.5公釐

■麥克風部分

類型

單聲道

■ 附件部分

USB 充電線纜	1.0 公尺
可拆卸線纜	1.5 公尺

● 規格如有變更，恕不另行通知。

下列說明是針對耳機的廢棄處理，而非修理用途。耳機一經拆解就不可復原。廢棄耳機時，請取出耳機內的電池，並進行回收。

• 電池重量用完後，將其拆下
• 請將拆卸的零部件放置在兒童接觸不到的地方。

1 從右揚聲器上取下耳墊 A，並拆下 3 個螺絲 · 使用十字口螺絲句子（可在市場上冒到）。

2 拆下前蓋 B

3 提起 2 個鎖扣 D，以逆時針方向旋轉後蓋 C
4 拆下 4 個螺絲，拆除外殼
5 在位置 G 抓住電池兩側，（從端子 F 上）拆下電池

廢棄電池的處理

• 用膠帶或者類似材料對端子進行紀錄。
  ·請勿折卸。

■ 電池

· 请勿接觸熱滲或火焰。
· 请勿將電池重於受到長時間陽光直射且門窗封閉的車輛內。
· 電池處置不當會導致電解質泄漏，进而損壞與泄漏電解質接費的零件。如果電池出現電解質泄漏，請諮詢您的經銷商，如果電解質與身體的任何部分接費，請用水徹底沖洗。
·去棄電池時，請聯繫當地主管部門或經銷商，詢問正確的處理方法。
