Тип продукта	Беспроводные цифровые стереонаушники
Бренд	Panasonic
Модель	RP-BTD10E
Питание	Аккумулятор Li-ion 3,6 В, 690 мАч
Входное напряжение (зарядка)	5 В пост. тока, 500 мА
Время работы (прослушивание музыки)	Примерно 30 часов (режим SBC)
Время зарядки	Примерно 4,5 часа
Вес	Примерно 198 г
Беспроводное подключение	Bluetooth версия 3.0, класс 2 (2,5 мВт)
Дальность Bluetooth	До 10 м
Поддерживаемые профили Bluetooth	A2DP, AVRCP, HSP, HFP
Аудиокодеки	SBC, aptX
Динамик	Диаметр 40 мм, импеданс 32 Ω
Микрофон	Встроенный, моно
Проводной аудиовход	Стереоразъем 3,5 мм (в комплекте съемный кабель)
NFC	Да (упрощенное подключение)
Управление	Кнопки (вкл/выкл, громкость, воспроизведение, вызов) и сенсорная зона NFC
Дополнительные функции	Автоматическое отключение, сброс, светодиодный индикатор
Входящие в комплект аксессуары	USB-кабель для зарядки (1,0 м), съемный кабель (1,5 м)
Уход	Чистить мягкой сухой тканью; не использовать растворители
Безопасность	Не подвергать воздействию влаги или источников тепла; не использовать во время вождения
Сброс	Кнопка RESET под крышкой, используйте тонкий предмет

Часто задаваемые вопросы - RPBTD10E PANASONIC

Как подключить наушники к телефону?

Включите наушники (удерживайте кнопку 2 секунды). На телефоне включите Bluetooth и выберите «RP-BTD10» из списка. Если запрошен код, введите «0000». Светодиодный индикатор мигает синим, затем гаснет. Соединение установлено.

Что делать, если наушники не включаются?

Убедитесь, что наушники не заряжаются (они не включаются во время зарядки). Если подключен аудиокабель, они также не включаются. Отключите все кабели и зарядите аккумулятор. Если проблема не устранена, выполните сброс: подключите USB и вставьте тонкий предмет в отверстие RESET на 5 секунд.

Как заряжать наушники?

Используйте прилагаемый USB-кабель для зарядки. Подключите к включенному компьютеру (не в режиме сна) или к USB-адаптеру 5 В. Красный светодиод горит во время зарядки и гаснет при полной зарядке (примерно 4,5 часа). Не заряжайте при температуре ниже 10 °C или выше 35 °C.

Почему звук прерывается или плохого качества?

Убедитесь, что вы находитесь на расстоянии не более 10 м от устройства и нет препятствий для сигнала. Не закрывайте левый наушник рукой. Если заряд батареи низкий, зарядите. Попробуйте отключить и снова подключить Bluetooth. Уменьшите помехи, выключив другие беспроводные устройства.

Как сбросить наушники до заводских настроек?

Выключите наушники. Одновременно удерживайте кнопку включения/выключения и кнопку Назад (◀◀) не менее 5 секунд. Красный светодиод горит 2 секунды, затем наушники сбрасываются. Все сопряжения Bluetooth удаляются.

Светодиодный индикатор мигает красным, что делать?

Красное мигание указывает на низкий заряд батареи. Зарядите наушники. Быстрое мигание во время зарядки может указывать на неисправность аккумулятора (после примерно 500 циклов). Если индикатор не загорается при зарядке, проверьте USB-подключение.

Могу ли я использовать наушники с кабелем?

Да. Подключите прилагаемый съемный кабель к аудиовходу (разъем 3,5 мм) наушников и к вашему устройству. Обратите внимание, что в проводном режиме наушники не включаются, но музыка воспроизводится. Некоторые беспроводные функции отключаются.

Как подключиться через NFC?

Убедитесь, что на вашем Android-телефоне с поддержкой NFC включена эта функция. Откройте музыкальное приложение. Прикоснитесь и удерживайте телефон к сенсорной зоне NFC (на левом наушнике), пока не установится соединение. Наушники включатся автоматически.

Аккумулятор не держит заряд, что делать?

Встроенный аккумулятор со временем изнашивается (примерно 500 циклов). Если время работы сильно сократилось, аккумулятор может быть неисправен. Обратитесь в сервисный центр для замены. Вы также можете самостоятельно извлечь аккумулятор для утилизации, следуя инструкциям в руководстве.

Как совершить телефонный звонок с помощью наушников?

Убедитесь, что наушники подключены к телефону (профиль HFP или HSP). Для ответа нажмите кнопку вызова. Для завершения нажмите ее снова. Для повторного набора последнего номера удерживайте кнопку вызова 2 секунды (только HFP). Громкость регулируется кнопками + и -.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ RPBTD10E PANASONIC

Инструкция по эксплуатации

使用说明书

使用說明書

Цифровые беспроводные стереонаушники

数码无线立体声头戴式耳机

數碼無線立體聲頭戴式耳機

Model No. RP-BTD10

VQT5J79-1

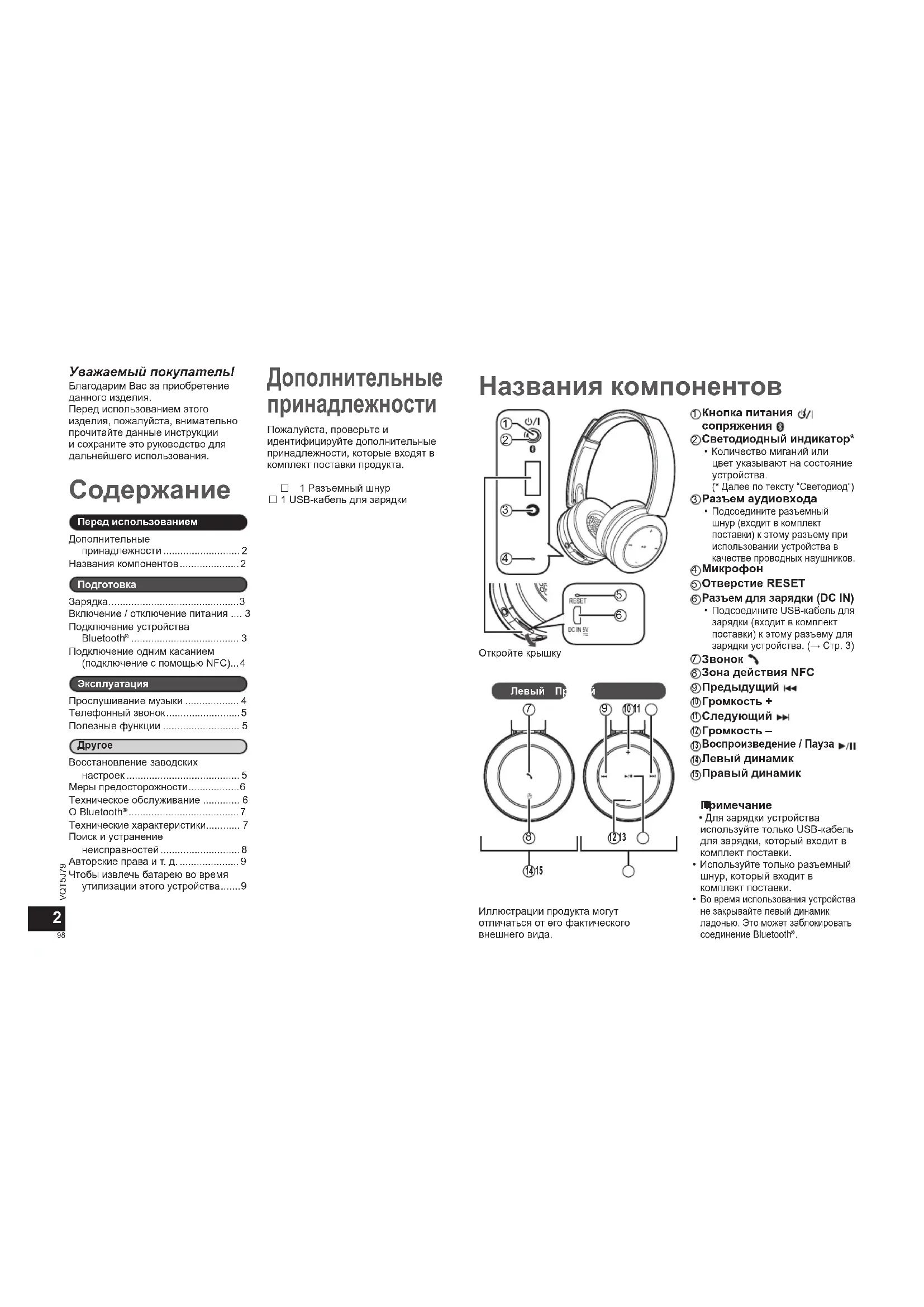

Dear customer

Уважаемый покупатель!

Благодарим Вас за приобретение данного изделия.

Перед использованием этого изделия, пожалуйста, внимательно прочитайте данные инструкции и сохраните это руководство для дальнейшего использования.

Содержание

Перед использованием

Дополнительные

принадлежности 2

Названия компонентов

Подготовка

Зарядка....3

Включение / отключение питания .... 3

Подключение устройства

Bluetooth ^ 3

Подключение одним касанием

(подключение с помощью NFC)...4

Эксплуатация

Прослушивание музыки 4

Телефонный звонок....5

Полезные функции 5

Другое

Восстановление заводских

настроек 5

Меры предосторожности......6

Техническое обслуживание 6

O Bluetooth ^ 7

Технические характеристики...... 7

Поиск и устранение

неисправностей 8

Авторские права и т. д. 9

Чтобы извлечь батарею во время

утилизации этого устройства.....9

Дополнительные принадлежности

Пожалуйста, проверьте и идентифицируйте дополнительные принадлежности, которые входят в комплект поставки продукта.

□ 1 Разъемный шнур

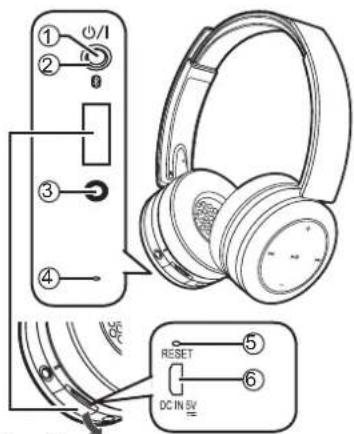

Названия компонентов

Откройте крышку

Иллюстрации продукта могут отличаться от его фактического внешнего вида.

①Кнопка питания ♂/1 сопряжения ♂

②Светодиодный индикатор*

- Количество миганий или цвет указывают на состояние устройства.

(* Далее по тексту "Светодиод")

③Разъем аудиовхода

- Подсоедините разъемный шнур (входит в комплект поставки) к этому разъему при использовании устройства в качестве проводных наушников.

④Микрофон

⑤Отверстие RESET

⑥Разъем для зарядки (DC IN)

- Подсоедините USB-кабель для зарядки (входит в комплект поставки) к этому разъему для зарядки устройства. (→ Стр. 3)

⑦ЗВОНОК

⑧Зона действия NFC

⑨Предыдущий

⑩Громкость +

⑪ Следующий

⑫Громкость –

⑬ Воспроизведение / Пауза ▶/II

⑭Левый динамик

⑮Правый динамик

Примечание

• Для зарядки устройства используйте только USB-кабель для зарядки, который входит в комплект поставки.

- Используйте только разъемный шнур, который входит в комплект поставки.

- Во время использования устройства не закрывайте левый динамик ладонью. Это может заблокировать соединение Bluetooth®.

Зарядка

Перезаряжаемая аккумуляторная батарея (установленная в устройство) поставляется незаряженной. Перед использованием устройства зарядите аккумуляторную батарею.

1 Подключите это устройство к компьютеру с помощью

USB-кабеля для зарядки

• Во время зарядки светодиод на левом динамике горит красным светом. После завершения зарядки светодиод гаснет.
- Полная зарядка устройства от полностью разряженного состояния занимает приблизительно 4,5 часа.

USB-кабель для зарядки (входит в комплект поставки)

Примечание

• Функцию Bluetooth невозможно использовать, если это устройство подключено к компьютеру с помощью USB-кабеля для зарядки.
• Заряжайте при температуре окружающей среды от 10 °C до 35 °C.
  • Во время зарядки питание устройства не включается.
• Для зарядки устройства используйте только USB-кабель для зарядки, который входит в комплект поставки.

Предупреждение: Для подключения к компьютеру используйте только USB-кабель для зарядки, который входит в комплект поставки.

Включение / отключение питания

1 Нажмите и удерживайте кнопку

питания ⏻/| приблизительно 2 секунды

- Прозвучит звуковой сигнал, и замигает светодиод на левом динамике.

Кнопка питания ⏻/|

Отключение питания

- Нажмите и удерживайте кнопку питания 0/12 секунды или более. Прозвучит звуковой сигнал, и питание отключится.

Примечание

- Если данное устройство не используется приблизительно в течение 5 минут, питание автоматически отключается. (См. "Автоотключение питания" (→ Стр. 5))

Подключение устройства Bluetooth®

Чтобы установить беспроводное соединение, зарегистрируйте это устройство на других устройствах, совместимых с Bluetooth®.

Подготовка устройства Bluetooth®

• Включите питание и активируйте функцию Bluetooth®.
• Расположите устройство на расстоянии не более 1 м от данного устройства.
  • В случае необходимости ознакомьтесь с техническими характеристиками устройства в его инструкции по эксплуатации.

Включение питания в первый раз

1 Включите питание этого устройства

- Это устройство начнет поиск другого устройства Bluetooth® для подключения, и светодиод на левом динамике замигает попеременно синим и красным светом. (Только один раз после покупки)

2 Когда это устройство ("RP-BTD10") обнаружено устройством Bluetooth®, выберите его

- Если запрашивается ключ для доступа, введите "0000 (четыре нуля)". - Если появляется экран выбора профиля Bluetooth®, выберите профиль "A2DP". Если "A2DP" не поддерживается или Вы хотите использовать устройство только для совершения телефонных звонков, выберите профиль "HSP" или "HFP". (Для получения подробной информации о профилях см. "Прослушивание музыки" (→ Стр. 4) и "Телефонный звонок" (→ Стр. 5))

3 Проверьте подключение этого устройства к другому устройству Bluetooth®

- Сначала светодиод на левом динамике загорается синим светом и продолжает загораться и гаснуть. После установления соединения манера мигания изменится.

Подключение после второго раза

<Подключение того же устройства Bluetooth> После включения это устройство ищет ранее подключенное устройство Bluetooth® и начинает автоматическое подключение к нему. Сначала светодиод на левом динамике загорается синим светом и продолжает загораться и гаснуть. После установления соединения манера мигания изменится.

«Подключение другого устройства Bluetooth» Отключите функцию Bluetooth® на ранее подключенном устройстве. Проверьте, чтобы это устройство было выключено. Нажмите и удерживайте кнопку сопряжения ③ приблизительно 5 секунд. Это устройство начнет поиск другого устройства Bluetooth®. Светодиод на левом динамике замигает попеременно синим и красным светом. Прозвучит звуковой сигнал. Выполните шаги 2 и 3.

Примечание

• Если подключение к устройству не устанавливается приблизительно в течение 5 минут, данное устройство отключается. Снова начните с шага 1.
• К данному устройству невозможно одновременно подключить 2 или более устройств Bluetooth®.
• Вы можете установить сопряжение этого устройства с 8 другими устройствами. При сопряжении 9-го устройства оно заменяет устройство, которое было подключено самым первым. Чтобы его использовать, необходимо снова установить сопряжение.

Подключение одним касанием (подключение с помощью NFC)

Только для NFC-совместимых устройств Android™

Функция NFC ("коммуникация ближнего поля") позволяет легко подключать это устройство к NFC-совместимым устройствам Bluetooth®. Просто прикоснитесь к этому устройству другим устройством Bluetooth®, чтобы автоматически включить это устройство, выполните сопряжение устройства Bluetooth® и установите соединение.

Подготовка

Включите функцию NFC на устройстве Bluetooth®.

1 Запустите приложение для воспроизведения музыки / видео на устройстве Bluetooth®

- Следуйте инструкциям на экране устройства.

2 Прикоснитесь и удерживайте устройство в зоне действия NFC этого устройства (пока не появится всплывающее окно на устройстве, указывающее на установление соединения)

• Это устройство включено. Сначала светодиод на левом динамике загорается синим светом и продолжает загораться и гаснуть. После установления соединения манера мигания изменится.
• Если соединение не установлено, измените место касания.

3 Начните воспроизведение музыки / видео на устройстве Bluetooth®

Подключение к другому устройству

Чтобы установить новое подключение Bluetooth ^® , прикоснитесь к этому устройству другим устройством.

Ранее подключенное устройство будет автоматически отключено.

Прослушивание музыки

Если устройство, совместимое с Bluetooth®, поддерживает профили Bluetooth® "A2DP" и "AVRCP", музыку можно воспроизводить с помощью дистанционного управления на этом устройстве.

• A2DP (Расширенный профиль распространения аудио): Передает аудиосигнал на это устройство.
• AVRCP (Профиль дистанционного управления аудио / видео): Позволяет дистанционно управлять устройством с помощью этого устройства.

1 Подключите устройство Bluetooth® к этому устройству (→ Стр. 3)

2 Выбирайте и воспроизводите музыку на устройстве Bluetooth®

- Выбранная музыка выводится на динамики этого устройства.

Время работы аккумуляторной батареи

Тип аккумуляторной батареи	Время работы
Перезаряжаемая аккумуляторная батарея (установлена в устройство)	Прибл. 30 часов

Время работы может уменьшаться в зависимости от условий использования.

Примечание

- Устройства Bluetooth, которые поддерживают aptX ^ , могут передавать музыку более высокого качества.

Внимание

• Устройство может пропускать звук в зависимости от уровня громкости.
• Когда громкость увеличивается до уровня, близкого к максимальному, музыка может звучать искаженно. Уменьшите громкость таким образом, чтобы искажение исчезло.

Дистанционное управление

Вы можете управлять устройством Bluetooth® с помощью этого устройства. • В зависимости от устройств Bluetooth® некоторые нижеуказанные функции могут не работать или работать иначе через это устройство.

(Пример использования)

Воспроизведение / Пауза
▶/II	Нажмите	Воспроизведение / Пауза

Предыдущий / Следующий

	Нажмите во время воспроизведения	Возврат к началу текущей дорожки
	Нажмите и удерживайте	Перемотка назад
	Нажмите во время воспроизведения	Перемотка вперед к началу следующей дорожки
	Нажмите и удерживайте	Быстрая перемотка вперед

Громкость

+	Нажмите	Увеличениегромкости
	Нажмите иудерживайте	Непрерывноеувеличениегромкости
-	Нажмите	Уменьшениегромкости
	Нажмите иудерживайте	Непрерывноеуменьшениегромкости

Правый

Примечание

- Существует 15 уровней регулировки громкости. Когда достигается максимальная или минимальная громкость, раздается звуковой сигна

Телефонный звонок

С телефонами, которые имеют функцию Bluetooth® (сотовые телефоны или смартфоны) и поддерживают профиль Bluetooth® "HSP" или "HFP", Вы можете использовать это устройство для совершения телефонных звонков.

Этот профиль можно использовать для приема монофонического звука и установления двусторонней связи с помощью микрофона устройства.

• HFP (Hands-Free Profile):

Помимо функций HSP данный профиль имеет функцию приема входящих и совершения исходящих звонков.

1 Подключите телефон с активированной функцией Bluetooth® к этому устройству (→ Стр. 3)

2 Во время ответа на входящий звонок

Нажмите Звонок на этом устройстве и

ответьте на звонок

• Во время входящего звонка из динамика звучит рингтон и мигает светодиод.
• (Только HFP) Чтобы сбросить входящий звонок, нажмите и удерживайте Звонок 🚗, пока рингтон не прекратится.

Во время исходящего звонка

Совершите исходящий звонок на телефоне с активированной функцией Bluetooth®

• Также обратитесь к инструкции по эксплуатации телефона с активированной функцией Bluetooth. (Действия по проверке звонков и обращению с ними на этом устройстве поясняются ниже)

- Во время исходящего звонка из динамика раздается рингтон и мигает светодиод.

- Чтобы отменить исходящий звонок, нажмите Звонок. Прозвучит звуковой сигнал.

• (Только HFP) Когда телефон не используется, нажмите и удерживайте Звонок приблизительно в течение 2 секунд. Будет совершен исходящий звонок на последний набранный номер. Прозвучит один короткий щепчок из динамика, и будет мигать светодиод.

3 Начните разговор

• Во время звонка светодиод повторно мигает 2 раза.
- Во время телефонного звонка можно регулировать громкость. Инструкции по настройке см. на стр. 4.

4 Чтобы завершить телефонный звонок, нажмите Звонок • Прозвучит звуковой сигнал.

Примечание

• Может случиться так, что настройку режима беспроводного соединения гарнитуры и телефона необходимо будет установить на телефоне с активированной функцией Bluetooth®.
• В зависимости от телефона с активированной функцией Bluetooth® Вы можете услышать из этого устройства рингтоны входящих и исходящих звонков телефона.
  • (Только HFP) Нажмите и удерживайте Звонок на устройстве приблизительно в течение 2 секунд. Устройство для совершения звонка переключится между телефоном с активированной функцией Bluetooth® и этим устройством.

Полезные функции

Сброс настроек этого устройства

Все настройки этого устройства могут быть сброшены на начальные настройки после отмены всех операций. Подключите это устройство к компьютеру с помощью USB-кабеля для зарядки. Затем тонким острым предметом нажмите в отверстии RESET. Убедитесь, что светодиод (красный) погас. Продолжайте нажимать в отверстии RESET (→ Стр. 2) приблизительно в течение 5 секунд, чтобы сбросить настройки этого устройства на начальные настройки. Все предыдущие операции будут отменены. (Информация о сопряженных устройствах удалена не будет.)

Автоотключение питания

Если это устройство и операции для устройств Bluetooth® не используются приблизительно в течение 5 минут, раздается звуковой сигнал и питание автоматически отключается.

Светодиодный индикатор

Если во время использования данного устройства уровень заряда батареи становится низким, светодиод на левом динамике, мигающий синим светом, изменит свет на красный. Каждую 1 минуту раздается звуковой сигнал. Когда заряд батареи полностью исчерпан, питание отключается.

Восстановление заводских настроек

Если Вы хотите удалить информацию обо всех сопряженных устройствах и т. д., Вы можете восстановить заводские настройки данного устройства (начальные настройки после покупки).

1 Выключите данное устройство

2 Одновременно нажмите и удерживайте кнопку питания 🐎/и кнопку Предыдущий 🐎 в течение 5 секунд или более

- Светодиод на левом динамике загорится красным светом приблизительно на 2 секунды. На устройстве восстановятся заводские настройки.

Меры предосторожности

Устройство

• Не используйте и не помещайте это устройство вблизи источников тепла.
• Не используйте это устройство с высокой громкостью в местах, где Вам необходимо слышать звуки окружающей среды для обеспечения собственной безопасности, например у железнодорожных переездов и на строительных площадках.
• Характерное широкополосное напряжение равно или превышает 75 мВ.

ПРЕДУПРЕЖДЕНИЕ:

Чтобы уменьшить риск возникновения пожара, поражения электрическим током или повреждения изделия:

• Не подвергайте это устройство воздействию дождя, влаги, капель или брызг.
• Не помещайте на это устройство предметы, наполненные жидкостями, например вазы.
• Используйте только рекомендованные дополнительные принадлежности.
• Не снимайте крышки.
• Не пытайтесь самостоятельно отремонтировать это устройство. Для проведения технического обслуживания обращайтесь к квалифицированным специалистам.

Аппергия

• Прекратите использование этого устройства, если ощущаете дискомфорт при контакте динамиков или других компонентов этого устройства с кожей.
• Продолжительное использование может привести к появлению сыпи или других аллергических реакций.

Предостережения относительно прослушивания с помощью наушников

• Не используйте наушники с высокой громкостью. Отоларингологи не рекомендуют прослушивать звук с помощью наушников в течение длительного времени.
• Если Вы слышите звон в ушах, уменьшите громкость или прекратите использование устройства.
• Не используйте во время управления моторизованными транспортными средствами. Во многих регионах это запрещено, поскольку может привести к возникновению опасных ситуаций на дороге.
• При возникновении потенциально опасных ситуаций будьте предельно внимательными или временно прекратите использование устройства.

Во время использования данное устройство может подвергаться воздействию радиопомех, исходящих от мобильных телефонов. В случае возникновения таких помех, пожалуйста, увеличьте расстояние между устройством и мобильным телефоном.

Информация для покупателя

Название продукции: Цифровые беспроводные стереонаушники
Название страны производителя: Китай
Название производителя: Панасоник Корпорэйшн
Юридический адрес: 1006 Кадома, Осака, Япония
Дата производства: Вы можете уточнить год и месяц по серийному номеру на этикетке.
Пример маркировки—Серийный номер № 1AXX (X-любая цифра или буква) Год: Первая цифра серийного номера (1—2011, 2—2012, ... 0—2020)
Месяц: Второй символ серийного номера
(А—Январь, В—Февраль, ...L—Декабрь)

Дополнительная информация: Пожалуйста внимательно прочитайте инструкцию по эксплуатации.

Установленный производителем в порядке п. 2 ст. 5 федерального закона РФ "О защите прав потребителей" срок службы данного изделия равен 7 годам с даты производства при условии, что изделие используется в строгом соответствии с настоящей инструкцией по эксплуатации и применимыми техническими стандартами.

Техническое обслуживание

Очищайте это устройство сухой мягкой тканью.

- Не используйте растворители, бензин, разбавитель, спирт, кухонные чистящие средства, химические очистители и т. д. Они могут привести к деформированию наружной поверхности корпуса или к отслоению покрытия.

O Bluetooth®

Компания Panasonic не несет ответственности за данные и/или информацию, которая подвергается опасности во время беспроводной передачи.

Используемый диапазон частот

Это устройство использует диапазон частот 2,4 ГГц.

Фертификация этого устройства

• Это устройство соответствует ограничениям по частоте и было сертифицировано в соответствии с законами об использованию частот. Поэтому разрешение на использование беспроводной связи не требуется.
• Действия, указанные ниже, наказываются по закону в некоторых странах: – Разборка / внесение изменений в конструкцию устройства.
  – Удаление ярлыков с техническими характеристиками.

Страничения по использованию

• Беспроводная передача и/или использование со всеми устройствами, имеющими функцию Bluetooth®, не гарантируется.
• Все устройства должны соответствовать стандартам, установленным Bluetooth SIG, Inc.
• В зависимости от технических характеристик и настроек устройства подключение может оказаться невозможным или некоторые операции могут отличаться.
• Система поддерживает функции безопасности Bluetooth®. Но в зависимости от условий использования и/или настроек эта безопасность может быть недостаточной. Передавайте данные в эту систему по беспроводной связи с осторожностью.
• Эта система не может передавать данные на устройство Bluetooth®.

Расстояние использования

Используйте это устройство на максимальном расстоянии 10 м. Это расстояние может уменьшаться в зависимости от среды использования, препятствий или помех.

Помехи от других устройств

• Это устройство может не функционировать должным образом, и могут возникать шумы и скачки звука вследствие влияния радиопомех, если это устройство расположено слишком близко к другим устройствам Bluetooth® или устройствам, которые используют диапазон 2,4 ГГц.
• Это устройство может не функционировать должным образом, если радиоволны от близлежащей вещательной станции слишком сильные.

Использование по назначению

• Это устройство предназначено исключительно для обычного общего использования.
• Не используйте эту систему возле оборудования или в среде с высокой чувствительностью к радиочастотным помехам (например, в аэропорту, больнице, лаборатории и т. д.).

Технические характеристики

общие

Электропитание	5 В постоянного тока, 500 мА(Внутренняя аккумуляторная батарея:3,6 В (литий-ионная 690 мА/ч))
Время работы*1 (режим SBC) Прибл. 30 часов
Время зарядки*2 (25 °C) Прибл. 4,5 часов
Диапазон температуры зарядки	От 10 °C до 35 °C
Диапазон температуры эксплуатации	От 0 °C до 40 °C
Диапазон влажности эксплуатации	От 35% относ. влажн до 80% относ.влажн. (без конденсации)
Масса Прибл. 198 г

*1 Может быть меньше в зависимости от условий использования.
*2 Время для полной зарядки после полной разрядки.

■azдел Bluetooth®

Технические характеристикисистемы Bluetooth*	Версия 3.0
Классификация оборудованиябеспроводной связи	Класс 2 (2,5 мВт)
Диапазон частот	Диапазон 2,4 ГГц FH-SS
Поддерживаемые профили A2DP, AVRCP, HSP, HFP
Поддерживаемый кодер-декодер	SBC, aptX ^®
Расстояние работы	До 10 м

Раздел динамиков

Головки динамиков Ф 40 мм
Полное сопротивление	32 Ω

Раздел разъемов

DC IN	5 В постоянного тока, 500 мА
Аудиоразъем	Стереогнездо Ф 3,5 мм

Раздел микрофона

Тип

Моно

■аздел дополнительных принадлежностей

USB-кабель для зарядки	1,0 м
Разъемный шнур	1,5 м

● Технические характеристики могут изменяться без предварительного уведомления.

Поиск и устранение неисправностей

Перед тем как обратиться за технической помощью, проверьте следующее. Если Вы сомневаетесь в некоторых пунктах проверки или указанные решения не помогают, обратитесь к Вашему дилеру за инструкциями.

Общие

Устройство не отвечает

- Нажмите в отверстии RESET во время подключения USB-кабеля для зарядки к разъему для зарядки (DC IN). (→ Стр. 5)

Электропитание и зарядка

Устройство не заряжается

• Убедитесь, что компьютер включен и не находится в режиме ожидания или спящем режиме.
• Правильно ли работает порт USB, который Вы используете? Если в Вашем компьютере есть другие порты USB, извлеките штекер из используемого порта и вставьте в другой порт.
• Если вышеуказанные действия невыполнимы, отключите USB-кабель для зарядки и подключите его снова.
• Не мигает ли светодиод красным? Если светодиод мигает, зарядка выполняется неправильно.
• Если светодиод мигает быстро красным светом, даже когда устройство заряжается при температуре от 10 °C до 35 °C, возможно, закончился ресурс аккумуляторной батареи. (Количество раз подзарядки аккумуляторной батареи: приблизительно 500.)

Светодиод не горит во время зарядки / Зарядка длится дольше

- Надежно ли подключен USB-кабель для зарядки (входит в комплект поставки) к разъему USB компьютера? (→ Стр. 3)

Питание не включается

• Заряжается ли устройство? Во время зарядки питание не включается. (→ Стр. 3)
• Подключен ли разъемный шнур? Питание невозможно включить, если разъемный шнур подключен к устройству.

Подключение устройства Bluetooth®

Другое устройство не подключается

- Удалите информацию о сопряжении этого устройства с устройства Bluetooth®, а затем выполните повторное сопряжение. (→ Стр. 3)

Громкость звука и аудиосигналов

Нет звука

• Убедитесь, что это устройство и устройство Bluetooth® правильно подключены. (→ Стр. 3)
• Проверьте, воспроизводится ли музыка на устройстве Bluetooth®.
• Убедитесь, что это устройство включено и громкость не установлена на слишком низкий уровень.
• Выполните повторное сопряжение и подключение устройства Bluetooth® и этого устройства. (→ Стр. 3)

Низкая громкость

• Увеличьте громкость устройства. (→ Стр. 4)
• Увеличьте громкость устройства Bluetooth®.

Звук из устройства прерывается / Качество звука низкое

- Звук может прерываться при блокировании сигналов. Не закрывайте полностью это устройство ладонью и т. д.

- Другое устройство может быть за пределами диапазона связи, т. е. на расстоянии более 10 м. Переместите его ближе к этому устройству.

- Удалите любые препятствия между этим устройством и другим устройством. - Выключите устройства беспроводнойпокальной сети, которые не используются.

- Проблема связи может возникать при низком заряде батареи. Зарядите устройство. (→ Стр. 3)

Телефонный звонок

Вы не слышите другого человека

• Убедитесь, что это устройство и телефон с активированной функцией Bluetooth® включены.
• Убедитесь, что это устройство и телефон с активированной функцией Bluetooth® подключены. (→ Стр. 3)
• Проверьте настройки звука телефона с активированной функцией Bluetooth®. Переключите устройство для совершения звонков на это устройство, если оно установлено на телефон с активированной функцией Bluetooth®. (→ Стр. 3)
• Если громкость голоса другого человека слишком низкая, увеличьте громкость на этом устройстве и на телефоне с активированной функцией Bluetooth®.

Авторские права и т. д. Чтобы извлечь батарею во время утилизации этого устройства

aptX® software is copyright CSR plc or its group companies. All rights reserved. The aptX® mark and the aptX logo are trademarks of CSR plc or one of its group companies and may be registered in one or more jurisdictions. Основесное обозначение и логотипы Bluetooth® принадлежат компании Bluetooth SIG, Inc. и используются Panasonic Corporation по лицензии. Другие торговые марки и наименования принадлежат соответствующим владельцам. Другие названия систем и продуктов, упомянутые в этом документе, обычно являются зарегистрированными торговыми марками или торговыми марками соответствующих компаний-разработчиков. Обратите внимание, что знак™ и знак® в этом документе не показываются.

Следующие инструкции предназначены не для проведения ремонта, а для утилизации этого устройства. Это устройство невозможно восстановить после того, как оно было разобрано. Для утилизации этого устройства извлеките аккумуляторную батарею, установленную в это устройство, и сдайте ее на переработку.

• Разберите после окончания срока годности батареи.
• Храните разобранные детали в недоступном для детей месте.
  1 Снимите подушечку Ⓐ с правого динамика и выкрутите 3 винта • Используйте крестовую отвертку (приобретается дополнительно).
  2 Снимите переднюю крышку ③
  3 Подняв 2 фиксатора Ⓓ, поверните заднюю крышку Ⓓ против часовой стрелки
  4 Выкрутите 4 винта и снимите корпус Ⓔ
  5 Удерживая обе стороны аккумуляторной батареи в положении © (на расстоянии от разъемов F), извлеките батарею

Обращение с использованными аккумуляторными батареями

• Изолируйте разъемы с помощью липкой изоляционной ленты или подобного материала.
  Не разбирайте.

Дккумуляторные батареи

• Не нагревайте и не подвергайте воздействию огня.
• Не оставляйте батарею(-и) в автомобиле с закрытыми окнами и дверями под воздействием прямых солнечных лучей в течение длительного периода времени.
• Неправильное обращение с аккумуляторной батареей может привести к утечке электролита, который может повредить предметы, с которыми он будет контактировать. В случае утечки электролита из аккумуляторной батареи обратитесь к Вашему дилеру. Если электролит контактировал с каким-либо участком Вашего типа, тщательно промойте этот участок водой.
• При утилизации аккумуляторных батарей, пожалуйста, обратитесь к представителям местных органов власти или к дилеру, чтобы узнать правильный способ их утилизации.

-Если Вы увидите такой символ-

Информация по обращению с отходами для стран, не входящих в Европейский Союз

Действие этого символа распространяется только на Европейский Союз.

Если Вы собираетесь выбросить данный продукт, узнайте в местных органах власти или у дилера, как следует поступать с отходами такого типа.

ВЕЛИКОБРИТАНИЯ, ФРАНЦИЯ, ГЕРМАНИЯ, ИТАЛИЯ, ШВЕЙЦАРИЯ, АВСТРИЯ, ХОЛАНДИЯ, БЕЛГИЯ, ИСПАНИЯ, ШВЕЦИЯ, НОРВЕГИЯ, ДАНИЯ, ФИНЛАНДИЯ, УНГАРИЯ, ЧЕХИЯ, СЛОВАКИЯ, СЛОВЕНИЯ, БЪЛГАРИЯ, ПОЛША, ГЪРЦИЯ, ПОРТУГАЛИЯ, РУМЬНИЯ

2007.701, по crowd (вISA» и пушко-шапривный номер индивиду штани
