RQ-SX95F - Hi-Fi Система PANASONIC - Бесплатное руководство пользователя

Тип продукта	Портативная Hi-Fi система с кассетным плеером
Модель	Panasonic RQ-SX95F
Бренд	Panasonic
Габариты (Ш x В x Г)	128 x 88 x 32 мм
Вес (без батарей)	280 г
Питание	2 батарейки AA (LR6) или адаптер постоянного тока 3 В
Время работы от батарей	до 40 часов (при непрерывном воспроизведении)
Воспроизведение	Компакт-кассеты (тип I, II, IV)
Автореверс	Да (автоматическое переключение сторон)
Эквалайзер	Mega Bass (усиление низких частот)
Выход на наушники	Стерео мини-джек 3.5 мм
Противошумная система	Нет (стандартное шумоподавление отсутствует)
Материал корпуса	Пластик с металлическими вставками
Цвет	Черный / серебристый (зависит от партии)
Аксессуары в комплекте	Наушники, адаптер питания, руководство пользователя
Уход и чистка	Протирать мягкой тканью; чистить головки ватным тампоном со спиртом раз в месяц
Безопасность	Не подвергать воздействию влаги, не разбирать, не использовать неоригинальные батарейки
Запасные части	Батарейки AA, адаптер питания, наушники (доступны в сервисных центрах)
Страна производства	Япония / Китай (зависит от года выпуска)

Часто задаваемые вопросы - RQ-SX95F PANASONIC

Как почистить головки кассетного плеера Panasonic RQ-SX95F?

Используйте чистящую кассету или ватную палочку, слегка смоченную изопропиловым спиртом. Аккуратно протрите магнитную головку и резиновый валик протяжки. Дайте высохнуть 1-2 минуты перед использованием.

Сколько работают батарейки в RQ-SX95F?

При использовании качественных щелочных батареек типа AA время работы составляет до 40 часов непрерывного воспроизведения. При включенном усилителе басов время сокращается до 25–30 часов.

Как включить автореверс?

Автореверс включается автоматически. Для принудительного переключения стороны нажмите кнопку REV MODE (если имеется) или просто дождитесь окончания ленты – плеер сам перейдет на другую сторону.

Можно ли использовать адаптер от другого устройства?

Рекомендуется использовать только оригинальный адаптер с выходом 3 В постоянного тока и полярностью «плюс внутри». Неправильное напряжение может повредить плеер.

Что делать, если звук стал тихим или искаженным?

Вероятно, загрязнилась магнитная головка. Проведите чистку головки. Также проверьте, не изношена ли кассета. Если проблема не исчезает, возможно, требуется замена резинового ремешка привода.

Поддерживает ли RQ-SX95F кассеты типа IV (Metal)?

Да, плеер совместим с кассетами типа I (Normal), типа II (CrO2) и типа IV (Metal). Переключение типа ленты происходит автоматически.

Как сбросить счетчик ленты?

Нажмите кнопку RESET рядом с дисплеем счетчика. Счетчик обнулится, что удобно для отметки начала записи или трека.

Почему плеер не включается?

Проверьте, правильно ли установлены батарейки (соблюдайте полярность) и не разряжены ли они. Если используете адаптер, убедитесь, что он подключен к сети. При необходимости замените батарейки.

Как улучшить качество звука?

Воспользуйтесь функцией Mega Bass, нажав соответствующую кнопку. Также используйте качественные наушники и чистую кассету. Регулировка громкости должна быть на комфортном уровне.

Где найти запасные части для RQ-SX95F?

Обратитесь в авторизованный сервисный центр Panasonic или поищите на онлайн-площадках (например, eBay, AliExpress) запчасти для кассетных плееров Panasonic RQ. Основные расходники: резинки привода, батарейки, адаптер.

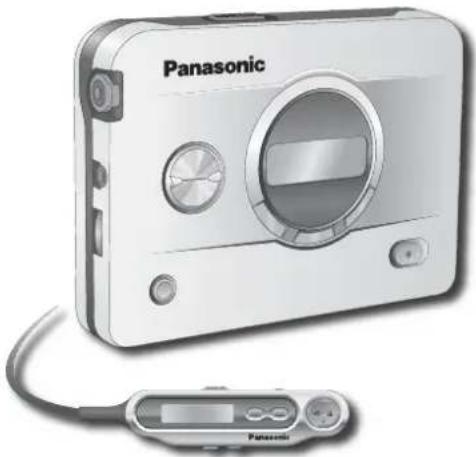

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ RQ-SX95F PANASONIC

Кассетный стерео радиоприемник-диктофон

Инструкция по эксплуатации

Модель RQ-SX93F была создана для использования в Японии, поэтому объяснения относительно радио и перезарядки могут отличаться. Однако времена воспроизведения с использованием перезаряжаемых батарей, показанные в этих технических характеристиках, являются одинаковыми.

- Не перезаряжайте обычные сухие батарейки.

- Удалите батареи, если аппарат не будет использоваться в течение долгого времени.

• Переносите и храните перезаряжаемые батареи в прилагаемом футляре для переноски

батарей, чтобы предотвратить контакт с металлическими объектами.

- Не используйте батарею со снятой оболочкой.

Неправильное обращение с батареями может вызвать утечку электролита, который при

попадании на предметы может повредить их и вызвать пожар.

Если из батареи вытекает электролит, проконсультируйтесь с Вашим дилером. Тщательно промойте водой, если электролит попал на какую-нибудь часть Вашего тела.

• Не воспроизводите музыку через головные телефоны или ушные телефоны на высоком уровне громкости.
• Не подвергайте изделие воздействию жидкостей.
• Избегайте использования или расположения аппарата вблизи источников тепла. Не оставляйте его в автомобиле, который подвергается в течение длительного времени воздействию прямого солнечного света с закрытыми дверями и окнами.
• Прекратите использовать аппарат, если Вы испытываете дискомфорт от ушных телефонов или любых других частей, которые непосредственно контактируют с Вашей кожей. Длительное использование может вызывать появление сыпи или другие аллергические реакции.

ПРЕДУПРЕЖДЕНИЕ:

ДЛЯ УМЕНЬШЕНИЯ РИСКА ВОЗНИКНОВЕНИЯ ПОЖАРА, ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ ИЛИ ПОВРЕЖДЕНИЯ ИЗДЕЛИЯ НЕ ПОДВЕРГАЙТЕ ДАННЫЙ АППАРАТ ВОЗДЕЙСТВИЮ ДОЖДЯ, ВЛАГИ, БРЫЗГ ИЛИ КАПЕЛЬ, И НЕ СТАВЬТЕ НА АППАРАТ ПРЕДМЕТЫ, НАПОЛНЕННЫЕ ЖИДКОСТЯМИ, ТАКИЕ, КАК ВАЗЫ.

Это изделие может принимать радиопомехи, обусловленные переносными

телефонами. Если такие помехи являются очевидными, увеличьте,

пожалуйста, расстояние между изделием и переносным телефоном.

Оборудование должно быть размещено около сетевой розетки переменного тока, а сетевая вилка должна быть расположена так, чтобы она была легкодоступна в случае возникновения проблемы.

Для России

"Установленный производителем в порядке п. 2 ст. 5 Федерального

Закона РФ "О защите прав

потребителей" срок службы

изделия равен 7 годам с даты

производства при условии, что

изделие используется в строгом

соответствии с настоящей

инструкцией по эксплуатации и

применимыми техническими

стандартами.

Пример маркировки:

001A0000000

Элементы кода:

3-ий символ — год изготовления

(1-2001 г., 2-2002 г., 3-2003 г., ...);

4-ый символ — месяц изготовления

(А-январь, В-февраль, ..., L-декабрь)

Расположение маркировки:

Внутренняя сторона крышки

кассетного отсека

Мацушита Электрик Индастриал Ко., Лтд.

1006 Кадома, Осака, Япония

Основной аппарат: Сделано в Тайване

Зарядное устройство для батарей: Сделано в Китае

Технические характеристики

Радио

Диапазон частот:

РЕЖИМ АМ	АМ (кГц)	FM (МГц)
Режим 9 кГц	522–1629	87,50–108,00
Режим 10 кГц	520–1630	87,50–108,00

Кассетный проигрыватель/диктофон

Система дорожек:

4 дорожки, 2 канала, стерео

Система записи:

Подмагничивание переменным током

Система стирания:

Стирание постоянным током

Система контроля:

Переменная

Частотный диапазон:

Воспроизведение (Нормальная лента/Типа "High"/Типа "Metal");

40-18000 Гц (-6 дБ)

Запись (нормальная лента);

80-8000 Гц (-6 дБ)

■ Общие данные

Входное гнездо:

Выходное гнездо: RQ-SX95F:

МИКРОФОН; 0,56 мВ (200-600 ОМ)

RQ-SX95F:

PHONES (головные телефоны); 16 Ом

RQ-SX93F:

PHONES (головные телефоны); 80 Ом

Выходная мощность: RQ-SX95F;

4,5 MB+4,5 MB (RMS...макс.)

RQ-SX93F:

1,8 мВ+1,8 мВ (RMS...макс.)

Требования к электропитанию:

Перезаряжаемая батарея;

постоянный ток 1,2 В

Батарейки;

(включая перезаряжаемую батарею)

Размеры (Ш × В × Г):

постоянный ток 1,5 В

Масса: RQ-SX95F:

(одна батарейка R6/LR6, AA, UM-3)

108,8 × 77,2 × 20,7 мм

176 г (с перезаряжаемой батареей)

RQ-SX93F:

174 г (с перезаряжаемой батареей)

■ Зарядное устройство

Вход:

RQ-SX95F:

переменный ток 220 В, 50 Гц, 4 Вт (для Китая)

переменный ток 220-230 В, 50 Гц, 4 Вт (для других)

RQ-SX93F:

переменный ток 100-120 В/220-240 В, 50/60 Гц

Выход:

RQ-SX95F: постоянный ток 1,2 В, 350 мА

RQ-SX93F: постоянный ток 1,2 В, 175 мА

Время воспроизведения (RQ-SX95F/RQ-SX93F):

■ Зарядное устройство

Вход:

RQ-SX95F:

переменный ток 220 В, 50 Гц, 4 Вт (для Китая)

переменный ток 220-230 В, 50 Гц, 4 Вт (для других)

RQ-SX93F:

переменный ток 100-120 В/220-240 В, 50/60 Гц

RQ-SX95F:

постоянный ток 1,2 В, 350 мА

RQ-SX93F:

постоянный ток 1,2 В, 175 мА

Время воспроизведения (RQ-SX95F/RQ-SX93F):

[Приблизительное время эксплуатации, в часах (в режиме блокировки, при 25°C, на ровной устойчивой поверхности).]

Тип батареи\Функция	Лента	Радиоприемник	Запись спомощьюмикрофона	Радиозапись
Перезаряжаемая (А)	30,0/15,0	28,5/13,5	11,0/5,5	9,5/4,5
Щелочная Panasonic	50,0/53,0	47,5/47,5	18,5/18,5	16,0/16,0
Обе вместе (А)	80,0/68,0	76,0/61,0	29,5/24,0	25,5/20,5

(A) Когда перезаряжаемая батарея (прилагается) полностью заряжена (требуется 4 часа).

• Время эксплуатации, указанное выше, может уменьшиться в зависимости от условий эксплуатации.

Примечание

Технические характеристики могут быть изменены без уведомления.

Масса и размеры даны приблизительно.

Уход

Чтобы очистить аппарат, вытрите его мягкой сухой тканью.

- Никогда не используйте алкоголь, растворитель для краски или бензин.

• Перед использованием химически обработанной ткани внимательно прочитайте прилагаемую к ней инструкцию.

Для получения чистого ясного звука

Регулярно чистите головки, чтобы обеспечить хорошее качество воспроизведения и записи. Используйте чистящую ленту (не прилагается).

Если слышен шипящий шум, вытрите грязь со штекера.

Перезаряжаемая батарея

Зарядите перед первым использованием.

Зарядите перед первым использованием.

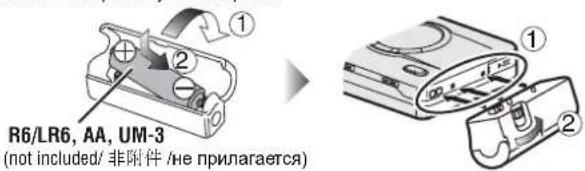

Сухая батарейка

Вы можете увеличить время воспроизведения с помощью совместного использования перезаряжаемой батареи и сухой батарейки.

- Аппарат отключается, когда Вы вставите его в подставку, и Вы не можете управлять им.

- Батареи Panasonic могут быть перезаряжены, даже если они разрядились не полностью. То, как горят лампочки, зависит от оставшегося заряда.

- Вы можете перезарядить прилагаемую перезаряжаемую батарею приблизительно 300 раз. Замените, когда время воспроизведения является явно коротким после зарядки.

- Сохраняйте клеммы аппарата и зарядного устройства свободными от пыли и грязи.

Батарейный индикатор

Проверьте, когда электропитание выключено (OFF).

Различные функции

Функция блокировки HOLD

HOLD: нет отклика на управление кнопками.

⑥ Освобождение (перед управлением)

Аппарат и дистанционное управление имеют независимые переключатели блокировки HOLD.

Режим записи X2

Во время записи время записи ленты удваивается.

«X2»: Долгое воспроизведение (Время записи удваивается, например, 120 мин. для ленты 60 мин.)

«»: Нормальная запись

Прослушивайте ленты, записанные с использованием функции «X2», на проигрывателях, которые имеют такую же функцию.

Изменение тона

Качество звука не может быть изменено во время записи.

Подсветка дистанционного управления

Подсветка дистанционного управления

Когда управление выполняется с помощью дистанционного управления, дисплей подсвечивается в течение приблизительно 5 секунд.

Чтобы подтвердить отображение без выполнения операции.

Чтобы проверить дисплей без выполнения операции.

Воспроизведение ленты

Этот аппарат оборудован функцией автоматического выбора типа ленты, так что Вы можете использовать ленты нормального типа, типа "high position" или "metal position".

Тип штекера: 3,5 мм стерео

Громкость

Отрегулируйте регулятор [VOL] на основном аппарате на значение "5-7" перед тем, как использовать регулятор громкости на дистанционном управлении.

Подготовка: Высвободите переключатель блокировки HOLD (Стр.: 3)

Быстрая перемотка в прямом и обратном направлении

Во время остановки

Быстрый пропуск

Пропустите примерно 10 секунд, в прямом или в обратном направлении.

Во время воспроизведения

Нажмите и удерживайте

Нажмите и удерживайте

Поиск начала песни (функция TPS)

Каждый раз, когда нажимается кнопка, Вы можете пропустить песни (до 9). Во время воспроизведения.

Изменение стороны. Во время воспроизведения.

Во время воспроизведения.

Во время воспроизведения или остановки.

С помощью быстрой перемотки в прямом направлении уменьшаются помехи между дорожками, если имеется более 13 секунд без звука.

Во время воспроизведения или остановки.

Шумоподавление DOLBY B NR

Выберите "☑ NR", чтобы уменьшить помехи на лентах, записанных с использованием системы Dolby B NR, до уровня 1/3.

Во время воспроизведения или остановки.

Изготовлено по лицензии Dolby Laboratories. "Dolby" и символ сдвоенной буквы D являются торговыми марками компании Dolby Laboratories.

Повтор песни (функция одного повтора)

Во время воспроизведения.

Запись

Могут использоваться только ленты типа "Normal position". Убедитесь в том, что лепестки защиты от стирания не удалены.

Стерео микрофон Тип штекера: 3,5 мм стерео

• Используйте полностью заряженную перезаряжаемую батарею или новую сухую батарейку, чтобы избежать разрядки батареи во время записи.
• Не подсоединяйте и не отсоединяйте стерео микрофон во время записи.
• Вы не можете выполнять запись с помощью системы шумопонижения Dolby.
• Уровень записи не зависит от регулировки громкости.
• Вы можете контролировать звук через стерео ушные телефоны. Не приближайте стерео микрофон близко к стерео ушным телефонам.

Подготовка - Вставьте кассету (Стр.: 4) - Высвободите переключатель блокировки HOLD (Стр.: 3)

Пауза

Возобновление: Выполните такие же действия, как указано выше.

Запись радиопрограмм

Отсоедините стерео микрофон → Выполните действия пункта 1, приведенного выше, → выполните действия пункта 2, приведенного выше, → после приема радиопрограммы выполните действия пункта 3, приведенного выше.

Счетчик времени записи

Индикатор при записи

Возвращает к значению "000": Нажмите и удерживайте.

Когда слишком много помех во время записи в диапазоне АМ

Измените на установку с меньшими помехами.

Защита Ваших записей

Аккуратно выломайте лепесток с помощью отвертки.

Чтобы снова записать на защищенной кассете

Радиоприемник

Громкость

Подрегулируйте регулятор [VOL] на основном аппарате на значение "5–7" перед

тем, как использовать регулятор громкости на дистанционном управлении.

Подготовка: Высвободите переключатель блокировки HOLD (Стр.: 3)

1

Во время остановки

2

AM ⇔ FM

3

перемещается, когда Вы

нажимаете и удерживаете.

Выбор запомненной радиостанции

Чтобы запомнить радиостанцию

(Предварительная установка памяти ⇒ ниже)

Предварительная установка памяти

В памяти могут быть сохранены до 30 радиостанций (по 15 для диапазонов АМ и FM).

Подготовка: настройтесь на станцию, которую необходимо сохранить.

Канал памяти

Канал памяти

Канал памяти

[1] - [5]

Кнопка памяти

Кнопка памяти

Во время мигания

Во время мигания

Пока мигает

Нажмите и удерживайте

Нажмите и удерживайте

1 - 5ch

Нажмите один раз

Нажмите один раз

Нажмите один раз

[1]=1ch

1

[5]-5ch

6-10ch

Нажмите два раза

Нажмите два раза

Нажмите два раза

[1]=6ch

[5]=10 каналов

11 - 15 каналов

Нажмите три раза/

Нажмите три раза

Нажмите три раза

[1]=11 каналов

[5]=15 каналов

Сохранено в памяти, когда Вы слышите звуковой сигнал

■ Чтобы вызвать предварительно установленную станцию/

Чтобы вызвать предварительно установленную станцию

Дистанционное управление: Нажмите кнопку [+] или [-].

Основной аппарат: Выполните действия пункта 1, указанного выше, → для пункта 2,

указанного выше, нажмите кнопку памяти.

Если батареи разрядились и прошло 3 минуты, предварительно установленные

станции и запомненные установки стираются.

Выбор монофонического режима FM

Звук становится монофоническим, но

уменьшаются помехи, наблюдаемые

при приеме сигналов в диапазоне FM.

Регулировка антенны

Используется встроенная ферритовая антенна, попробуйте

различные направления, чтобы получить оптимальный прием.

Так как шнур ушных телефонов выполняет

функцию антенны FM, растяните его как можно

дальше вместо того, чтобы оставить его смотанным.

Для использования за границей

Во время покупки, шаг настройки АМ установлен на 9 кГц. Он может быть преобразован в

10 кГц, чтобы принимать радиостанции, которые не могут быть настроены с шагом 9 кГц.

Преобразование шага частоты приводит к стиранию предварительно установленных станций.

установленных станций.

Подготовка: Включите радиоприемник

РЕЖИМ ЛЕНТЫ

Нажмите и удерживайте до тех пор, пока не появится индикатор шага.

Пока высвечивается индикатор шага, нажмите, чтобы выбрать шаг

"AM, 9": шаг 9 кГц. Юго-Восточная Азия или Европа.

Шаг 10 кГц. Северная и Южная Америка и часть Юго-Восточной Азии.

Пока высвечивается индикатор шага, нажмите и удерживайте до тех пор, пока не будет слышен звуковой сигнал.

вайте до тех пор, пока не будет слышен звуковой сигнал.
