Тип устройства	Кассетный стерео радиоприемник-диктофон

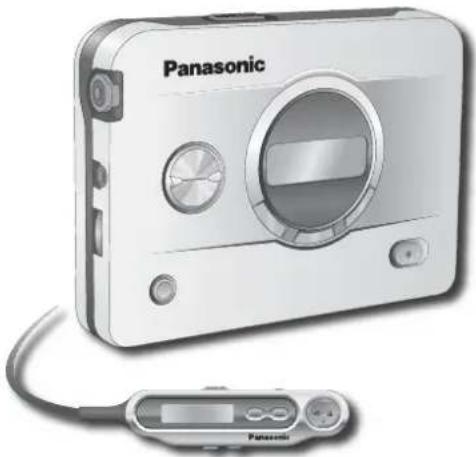

Модель	Panasonic RQ-SX93
Размеры (Ш×В×Г)	108,8 × 77,2 × 20,7 мм
Масса	174 г (с перезаряжаемой батареей)
Электропитание	Перезаряжаемая батарея DC 1,2 В; одна батарейка R6/LR6, AA, UM-3 DC 1,5 В
Входное гнездо	МИКРОФОН; 0,56 мВ (200-600 Ом)
Выходное гнездо	PHONES (головные телефоны); 16 Ом
Выходная мощность	1,8 мВт + 1,8 мВт (RMS макс.)
Диапазон частот радио	AM: 522–1629 кГц (шаг 9 кГц) / 520–1630 кГц (шаг 10 кГц); FM: 87,50–108,00 МГц
Система шумоподавления	Dolby B NR
Функции воспроизведения	Автовыбор типа ленты, TPS (пропуск песен до 9), быстрый пропуск, повтор одной песни
Функции записи	Запись с микрофона или радио, режим X2 (удвоение времени записи)
Время воспроизведения (лента)	Перезаряжаемая батарея: 15,0 ч; щелочная: 53,0 ч; обе вместе: 68,0 ч
Время воспроизведения (радио)	Перезаряжаемая батарея: 13,5 ч; щелочная: 47,5 ч; обе вместе: 61,0 ч
Время записи с микрофоном	Перезаряжаемая батарея: 5,5 ч; щелочная: 18,5 ч; обе вместе: 24,0 ч
Время записи радио	Перезаряжаемая батарея: 4,5 ч; щелочная: 16,0 ч; обе вместе: 20,5 ч
Зарядное устройство	Вход: AC 100-120 В/220-240 В, 50/60 Гц; Выход: DC 1,2 В, 175 мА
Уход и очистка	Протирать мягкой сухой тканью. Не использовать спирт, растворители. Чистить головки чистящей лентой.
Срок службы (для России)	7 лет с даты производства
Страна производства	Основной аппарат: Тайвань; Зарядное устройство: Китай

Часто задаваемые вопросы - RQ-SX93 PANASONIC

Как включить функцию X2 при записи?

Во время записи нажмите кнопку X2, чтобы удвоить время записи. Индикатор покажет 'X2'. Для нормальной записи выберите обычный режим.

Как очистить головки и получить чистый звук?

Регулярно используйте чистящую ленту (не входит в комплект). Протирайте корпус мягкой сухой тканью. Не используйте алкоголь или растворители.

Сколько времени работает аккумулятор?

В режиме ленты: до 15 часов (только аккумулятор), до 53 часов (щелочная батарейка), до 68 часов (оба источника). В режиме радио: до 13,5 / 47,5 / 61 часа соответственно.

Как предварительно настроить радиостанции?

Настройтесь на нужную станцию, нажмите MEMORY. При мигании индикатора нажимайте кнопки [1]-[5] для выбора канала. Можно сохранить до 30 станций (15 AM и 15 FM).

Что такое TPS и как им пользоваться?

TPS (поиск начала песни) позволяет пропускать до 9 песен. Во время воспроизведения нажимайте кнопку TPS для перехода к следующей песне.

Как переключить шаг AM с 9 кГц на 10 кГц?

Включите радио, нажмите и удерживайте TAPE MODE, пока не появится индикатор шага. Затем нажимайте, чтобы выбрать 'AM 9' или 'AM 10', и удерживайте для подтверждения.

Можно ли использовать обычные батарейки вместо аккумулятора?

Да, можно использовать одну щелочную батарейку AA (R6/LR6). Аккумулятор и батарейка могут работать вместе для увеличения времени.

Что делать, если из батареи вытекла жидкость?

Немедленно прекратите использование. Промойте пораженные участки водой и обратитесь к дилеру. Избегайте контакта с кожей.

Как защитить записи от случайного стирания?

Выломайте лепесток защиты на кассете. Чтобы перезаписать, заклейте отверстие скотчем.

Почему индикатор батареи не показывает правильно?

Проверяйте индикатор при выключенном питании (OFF). Мигание может указывать на низкий заряд. Зарядите аккумулятор или замените батарейку.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ RQ-SX93 PANASONIC

Кассетный стерео радиоприемник-диктофон

Инструкция по эксплуатации

Модель RQ-SX93F была создана для использования в Японии, поэтому объяснения относительно радио и перезарядки могут отличаться.

Однако времена воспроизведения с использованием перезаряжаемых батарей, показанные в этих технических характеристиках, являются одинаковыми.

- Не перезаряжайте обычные сухие батарейки.

- Удалите батареи, если аппарат не будет использоваться в течение долгого времени.

• Переносите и храните перезаряжаемые батареи в прилагаемом футляре для переноски батарей, чтобы предотвратить контакт с металлическими объектами.

- Не используйте батарею со снятой оболочкой.

Неправильное обращение с батареями может вызвать утечку электролита, который при попадании на предметы может повредить их и вызвать пожар.

Если из батареи вытекает электролит, проконсультируйтесь с Вашим дилером. Тщательно промойте водой, если электролит попал на какую-нибудь часть Вашего тела.

Не воспроизводите музыку через головные телефоны или ушные телефоны на высоком уровне громкости.

Не подвергайте изделие воздействию жидкостей.

• Избегайте использования или расположения аппарата вблизи источников тепла. Не оставляйте его в автомобиле, который подвергается в течение длительного времени воздействию прямого солнечного света с закрытыми дверями и окнами.
• • Прекратите использовать аппарат, если Вы испытываете дискомфорт от ушных телефонов или любых других частей, которые непосредственно контактируют с Вашей кожей. Длительное использование может вызывать появление сыпи или другие аллергические реакции.
• Избегайте использования или размещения аппарата вблизи источников тепла. Не оставляйте его в автомобиле, который в течение длительного времени подвергается воздействию прямых солнечных лучей при закрытых дверях и окнах. • Прекратите использование аппарата, если вы испытываете дискомфорт от наушников или любых других частей, которые непосредственно контактируют с вашей кожей. Длительное использование может вызвать сыпь или другие аллергические реакции.

ПРЕДУПРЕЖДЕНИЕ:

ДЛЯ УМЕНЬШЕНИЯ РИСКА ВОЗНИКНОВЕНИЯ ПОЖАРА, ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ ИЛИ ПОВРЕЖДЕНИЯ ИЗДЕЛИЯ НЕ ПОДВЕРГАЙТЕ ДАННЫЙ АППАРАТ ВОЗДЕЙСТВИЮ ДОЖДЯ, ВЛАГИ, БРЫЗГ ИЛИ КАПЕЛЬ, И НЕ СТАВЬТЕ НА АППАРАТ ПРЕДМЕТЫ, НАПОЛНЕННЫЕ ЖИДКОСТЯМИ, ТАКИЕ, КАК ВАЗЫ.

Это изделие может принимать радиопомехи, обусловленные переносными

телефонами. Если такие помехи являются очевидными, увеличьте,

пожалуйста, расстояние между изделием и переносным телефоном.

Оборудование должно быть размещено около сетевой розетки переменного тока, а сетевая вилка должна быть расположена так, чтобы она была легкодоступна в случае возникновения проблемы.

Для России

"Установленный производителем в порядке п. 2 ст. 5 Федерального

Закона РФ "О защите прав

потребителей" срок службы

изделия равен 7 годам с даты

производства при условии, что

изделие используется в строгом

соответствии с настоящей

инструкцией по эксплуатации и

применимыми техническими

стандартами.

Пример маркировки:

001A0000000

Элементы кода:

3-ий символ — год изготовления

(1-2001 г., 2-2002 г., 3-2003 г., ...);

4-ый символ — месяц изготовления

(А-январь, В-февраль, ..., L-декабрь)

Расположение маркировки:

Внутренняя сторона крышки

кассетного отсека

Мацушита Электрик Индастриал Ко., Лтд.

1006 Кадома, Осака, Япония

Основной аппарат: Сделано в Тайване

Зарядное устройство для батарей: Сделано в Китае

Технические характеристики

Радио

Диапазон частот:

РЕЖИМ АМ	АМ (кГц)	FM (МГц)
Режим 9 кГц	522–1629	87,50–108,00
Режим 10 кГц	520–1630	87,50–108,00

■ Кассетный проигрыватель/диктофон

Система дорожек:

Система записи:

Система стирания:

Система контроля:

Частотный диапазон:

Воспроизведение (Нормальная лента/Типа "High"/Типа "Metal");

40-18000 Гц (-6 дБ)

80-8000 Гц (-6 дБ)

■ Общие данные

Входное гнездо:

Выходное гнездо: RQ-SX95F:

RQ-SX95F:

RQ-SX93F:

МИКРОФОН; 0,56 мВ (200-600 ОМ)

PHONES (головные телефоны); 16 Ом

PHONES (головные телефоны); 80 Ом

Выходная мощность: RQ-SX95F:

RQ-SX95F:

RQ-SX93F:

4,5 MB+4,5 MB (RMS...макс.)

1,8 MB+1,8 MB (RMS...макс.)

Требования к электропитанию:

Перезаряжаемая батарея;

Батарейки;

Размеры (Ш × В × Г):

Macca: RQ-SX95F:

постоянный ток 1,2 В

(включая перезаряжаемую батарею)

постоянный ток 1,5 В

(одна батарейка R6/LR6, AA, UM-3)

108,8 × 77,2 × 20,7 мм

176 г (с перезаряжаемой батареей)

RQ-SX93F:

174 г (с перезаряжаемой батареей)

Зарядное устройство

Вход:

RQ-SX95F:

переменный ток 220 В, 50 Гц, 4 Вт (для Китая)

переменный ток 220–230 В, 50 Гц, 4 Вт (для других стран)

RQ-SX93F:

AC 100-120 В/220-240 В, 50/60 Гц

Выход:

RQ-SX95F: постоянный ток 1,2 В, 350 мА

RQ-SX93F: постоянный ток 1,2 В, 175 мА

Время воспроизведения (RQ-SX95F/RQ-SX93F):

■ Зарядное устройство

Вход:

RQ-SX95F:

переменный ток 220 В, 50 Гц, 4 Вт (Для Китая)

переменный ток 220-230 В, 50 Гц, 4 Вт (Для других)

RQ-SX93F:

переменный ток 100-120 В/220-240 В, 50/60 Гц

RQ-SX95F:

постоянный ток 1,2 В, 350 мА

RQ-SX93F:

постоянный ток 1,2 В, 175 мА

Время воспроизведения (RQ-SX95F/RQ-SX93F):

[Приблизительное время эксплуатации, в часах (в режиме блокировки, при 25°C, на ровной устойчивой поверхности).]

Тип батареи\Функция	Лента	Радиоприемник	Запись спомощьюмикрофона	Радиозапись
Перезаряжаемая (А)	30,0/15,0	28,5/13,5	11,0/5,5	9,5/4,5
Щелочная Panasonic	50,0/53,0	47,5/47,5	18,5/18,5	16,0/16,0
Обе вместе (А)	80,0/68,0	76,0/61,0	29,5/24,0	25,5/20,5

(A) Когда перезаряжаемая батарея (прилагается) полностью заряжена (требуется 4 часа).

• Время эксплуатации, указанное выше, может уменьшиться в зависимости от условий эксплуатации.

Примечание

Технические характеристики могут быть изменены без уведомления.

Масса и размеры даны приблизительно.

Уход

Чтобы очистить аппарат, вытрите его мягкой сухой тканью.

- Никогда не используйте алкоголь, растворитель для краски или бензин.

• Перед использованием химически обработанной ткани внимательно прочитайте прилагаемую к ней инструкцию.

Для получения чистого ясного звука

Регулярно чистите головки, чтобы обеспечить хорошее качество воспроизведения и записи. Используйте чистящую ленту (не прилагается).

Если слышен шипящий шум, вытрите грязь со штекера.

Перезаряжаемая батарея

Зарядите перед первым использованием.

Зарядите перед первым использованием.

Сухая батарейка

Вы можете увеличить время воспроизведения с помощью совместного использования перезаряжаемой батареи и сухой батарейки.

- Аппарат отключается, когда Вы вставите его в подставку, и Вы не можете управлять им.

- Батареи Panasonic могут быть перезаряжены, даже если они разрядились не полностью. То, как горят лампочки, зависит от оставшегося заряда.

- Вы можете перезарядить прилагаемую перезаряжаемую батарею приблизительно 300 раз. Замените, когда время воспроизведения является явно коротким после зарядки.

- Сохраняйте клеммы аппарата и зарядного устройства свободными от пыли и грязи.

Батарейный индикатор

Проверьте, когда электропитание выключено (OFF).

Разные функции

Функция блокировки HOLD

@ HOLD: Нет отклика на управление кнопками.

⑥ Высвободите (перед управлением)

Аппарат и дистанционное управление имеют независимые переключатели блокировки HOLD.

Режим записи X2

Во время записи время записи ленты удваивается.

«X2»: Долгое воспроизведение (время записи удваивается, например, 120 мин. для ленты 60 мин.)

«»: Нормальная запись

Прослушивайте ленты, записанные с использованием функции «X2», на проигрывателях, которые имеют такую же функцию.

Изменение тона

Качество звука не может быть изменено во время записи.

Подсветка дистанционного управления

Подсветка дистанционного управления

Когда управление выполняется с помощью дистанционного управления, дисплей подсвечивается в течение приблизительно 5 секунд.

Чтобы проверить дисплей без выполнения операции.

Воспроизведение ленты

Этот аппарат оборудован функцией автоматического выбора типа ленты, так что Вы можете использовать ленты нормального типа, типа «high position» или «metal position».

Тип штекера: 3,5 мм стерео

Громкость

Отрегулируйте регулятор [VOL] на основном аппарате на значение "5-7" перед тем, как использовать регулятор громкости на дистанционном управлении.

Подготовка: Высвободите переключатель блокировки HOLD (Стр.: 3)

Быстрая перемотка в прямом и обратном направлении

Во время остановки

Быстрый пропуск

Пропустите примерно 10 секунд, в прямом или в обратном направлении.

Во время воспроизведения

Нажмите и удерживайте

Нажмите и удерживайте

Поиск начала песни (функция TPS)

Каждый раз, когда нажимается кнопка, Вы можете пропустить песни (до 9). Во время воспроизведения

Изменение стороны

Во время воспроизведения

Во время воспроизведения или остановки

Уменьшает помехи между дорожками во время воспроизведения за счет быстрой перемотки вперед, если имеется более 13 секунд тишины.

Во время воспроизведения или остановки

Шумоподавление Dolby B NR

Выберите "☑ NR", чтобы уменьшить помехи на лентах, записанных с использованием системы Dolby B NR, до уровня 1/3.

Во время воспроизведения или остановки

Изготовлено по лицензии Dolby Laboratories. "Dolby" и символ сдвоенной буквы D являются торговыми марками компании Dolby Laboratories.

Повтор песни (функция одного повтора)

Во время воспроизведения

Запись

Могут использоваться только ленты типа "Normal position". Убедитесь в том, что лепестки защиты от стирания не удалены.

Стерео микрофон. Тип штекера: 3,5 мм стерео.

• Используйте полностью заряженную перезаряжаемую батарею или новую сухую батарейку, чтобы избежать разрядки батареи во время записи.
• Не подсоединяйте и не отсоединяйте стерео микрофон во время записи.
• Вы не можете выполнять запись с помощью системы шумопонижения Dolby.
• Уровень записи не зависит от регулировки громкости.
• Вы можете контролировать звук через стереоушные телефоны. Не приближайте стереомикрофон близко к стереоушным телефонам.

Подготовка - Вставьте кассету (Стр.: 4) - Высвободите переключатель блокировки HOLD (Стр.: 3)

Пауза

Возобновление: Выполните такие же действия, как указано выше.

Запись радиопрограмм

Отсоедините стереомикрофон → Выполните действия пункта 1, приведенного выше, → выполните действия пункта 2, приведенного выше, → после приема радиопрограммы выполните действия пункта 3, приведенного выше.

Счетчик времени записи

Индикатор при записи

Возвращает к значению "000": Нажмите и удерживайте.

Когда слишком много помех во время записи в диапазоне АМ

Измените на установку с меньшими помехами.

■ Защита Ваших записей

Аккуратно выломайте лепесток с помощью отвертки.

Чтобы снова записать на защищенной кассете

Радиоприемник

Громкость

Перед использованием регулятора громкости на пульте дистанционного управления отрегулируйте регулятор [VOL] на основном устройстве до значения «5–7».

Подготовка: освободите переключатель блокировки HOLD (стр. 3).

1

В режиме остановки

2

AM ⇔ FM

3

перемещается при нажатии и удержании.

Выбор запомненной радиостанции

Чтобы запомнить радиостанцию

(Предварительная установка памяти ⇒ ниже)

Предварительная установка памяти

В памяти могут быть сохранены до 30 радиостанций (по 15 для диапазонов АМ и FM).

Подготовка: Настройтесь на станцию, которую необходимо сохранить.

Канал памяти

Канал памяти

Канал памяти

[1] - [5]

Кнопка памяти

Кнопка памяти

Пока мигает

Пока мигает

Пока мигает

Нажмите и удерживайте

Нажмите и удерживайте

1 - 5ch

Нажмите один раз

Нажмите один раз

Нажмите один раз

[1]=1ch

1

[5]-5ch

6-10ch

Нажмите два раза

Нажмите два раза

Нажмите два раза

[1]=6ch

1

[5]=10ch

11 - 15ch

Нажмите три раза

Нажмите три раза

Нажмите три раза

[1]=11ch

1

[5]=15ch

Сохранено в памяти, когда Вы слышите звуковой сигнал

■ Чтобы вызвать предварительно установленную станцию /

Чтобы вызвать предварительно установленную станцию

Дистанционное управление: Нажмите кнопку [+] или [-].

Основной аппарат: Выполните действия пункта 1, указанного выше, → для пункта 2,

указанного выше, нажмите кнопку памяти.

Если батареи разрядились и прошло 3 минуты, предварительно установленные

станции и запомненные установки стираются.

Выбор монофонического режима FM

Звук становится монофоническим, но

уменьшаются помехи, наблюдаемые

при приеме сигналов в диапазоне FM.

Регулировка антенны

Используется встроенная ферритовая антенна, попробуйте

различные направления, чтобы получить оптимальный прием.

Так как шнур ушных телефонов выполняет

функцию антенны FM, растяните его как можно

дальше вместо того, чтобы оставить его смотанным.

Для использования за границей

Во время покупки, шаг настройки АМ установлен на 9 кГц. Он может быть преобразован в

10 кГц, чтобы принимать радиостанции, которые не могут быть настроены с шагом 9 кГц.

- Преобразование шага частоты приводит к стиранию предварительно

установленных станций.

Подготовка: Включите радиоприемник

РЕЖИМ ЛЕНТЫ

Нажмите и удерживайте до тех пор, пока не появится индикатор шага.

Пока высвечивается индикатор шага, нажмите, чтобы выбрать шаг.

«AM, 9»: шаг 9 кГц. Юго-Восточная Азия или Европа.

Шаг 10 кГц. Северная и Южная Америка и часть Юго-Восточной Азии.

Пока высвечивается индикатор шага, нажмите и удерживайте до тех пор, пока не будет слышен звуковой сигнал.

Пока высвечивается индикатор шага, нажмите и удерживайте до тех пор, пока не будет слышен звуковой сигнал.
