用户手册 M20 HD Q ACOUSTICS

Bluetooth 文字商标和徽标是 Bluetooth SIG, Inc. 所有的注册商标，Armour Home Electronics Ltd. 所使用的任何这些标志均已获得授权。aptX® 标志和 aptX 徽标是 CSR plc 或其集团公司之一的 商标，并且可能已在一个或多个管辖区内注册。其他商标和商标名为其各自所有者所有。

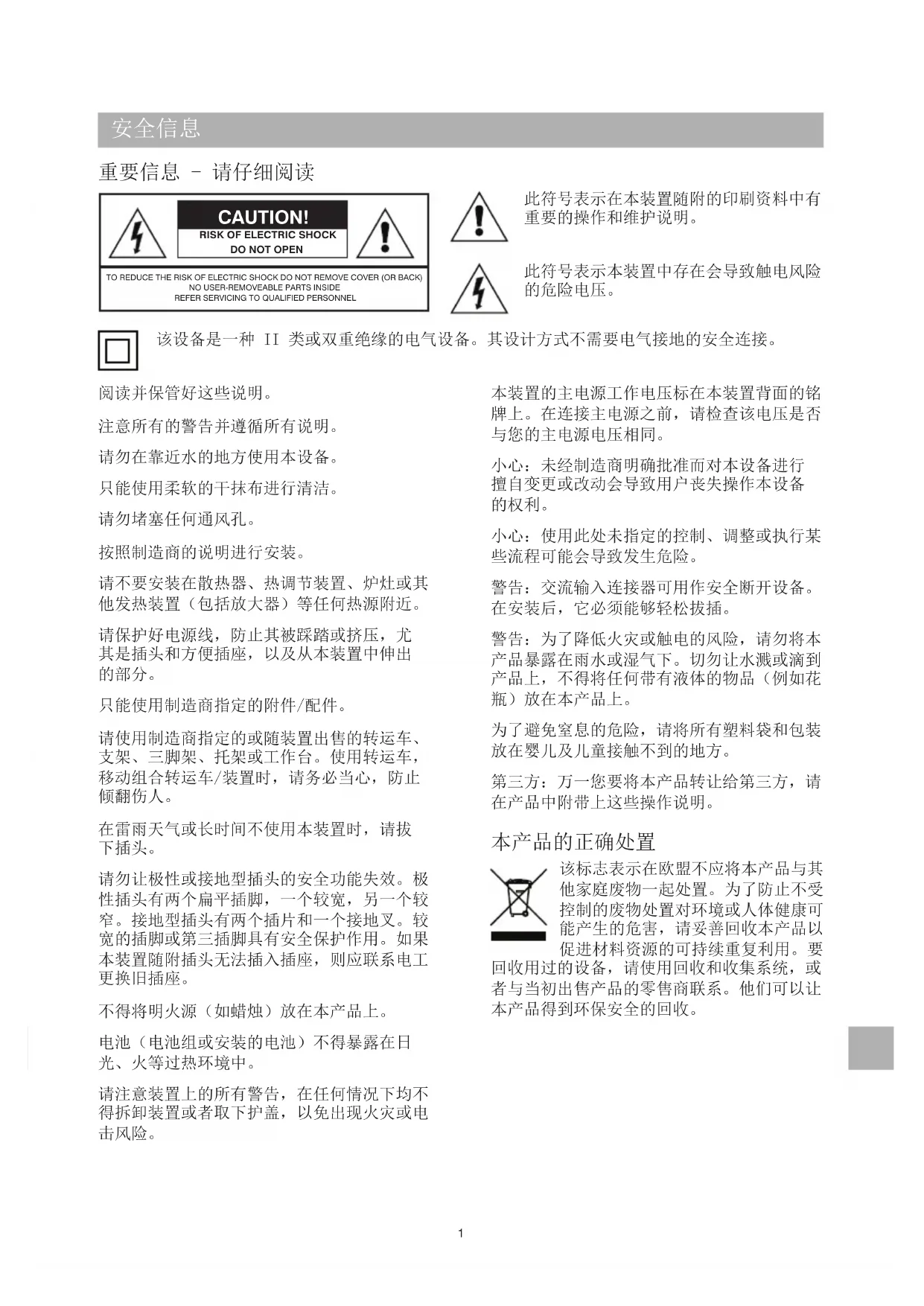

阅读并保管好这些说明。 注意所有的警告并遵循所有说明。 请勿在靠近水的地方使用本设备。 只能使用柔软的干抹布进行清洁。

按照制造商的说明进行安装。 请不要安装在散热器、热调节装置、炉灶或其 他发热装置（包括放大器）等任何热源附近。 请保护好电源线，防止其被踩踏或挤压，尤 其是插头和方便插座，以及从本装置中伸出

只能使用制造商指定的附件/配件。 请使用制造商指定的或随装置出售的转运车、 支架、三脚架、托架或工作台。使用转运车， 移动组合转运车/装置时，请务必当心，防止

请勿让极性或接地型插头的安全功能失效。极 性插头有两个扁平插脚，一个较宽，另一个较 窄。接地型插头有两个插片和一个接地叉。较 宽的插脚或第三插脚具有安全保护作用。如果 本装置随附插头无法插入插座，则应联系电工

不得将明火源（如蜡烛）放在本产品上。 电池（电池组或安装的电池）不得暴露在日

请注意装置上的所有警告，在任何情况下均不 得拆卸装置或者取下护盖，以免出现火灾或电

本装置的主电源工作电压标在本装置背面的铭 牌上。在连接主电源之前，请检查该电压是否 与您的主电源电压相同。 小心：未经制造商明确批准而对本设备进行 擅自变更或改动会导致用户丧失操作本设备

小心：使用此处未指定的控制、调整或执行某 些流程可能会导致发生危险。 警告：交流输入连接器可用作安全断开设备。 在安装后，它必须能够轻松拔插。 警告：为了降低火灾或触电的风险，请勿将本 产品暴露在雨水或湿气下。切勿让水溅或滴到 产品上，不得将任何带有液体的物品（例如花

为了避免窒息的危险，请将所有塑料袋和包装 放在婴儿及儿童接触不到的地方。 第三方：万一您要将本产品转让给第三方，请 在产品中附带上这些操作说明。

该标志表示在欧盟不应将本产品与其 他家庭废物一起处置。为了防止不受 控制的废物处置对环境或人体健康可 能产生的危害，请妥善回收本产品以 促进材料资源的可持续重复利用。要 回收用过的设备，请使用回收和收集系统，或 者与当初出售产品的零售商联系。他们可以让 本产品得到环保安全的回收。 该设备是一种 II 类或双重绝缘的电气设备。其设计方式不需要电气接地的安全连接。2

要进行任何维修，请洽询合格的服务人员。 本装置受到任何形式的损坏都必须进行维修， 例如电源线或插头被损坏，液体溢出或物体掉 入装置，装置暴露在雨中或受潮，无法正常运

FCC 声明（面向美国客户） 本设备符合 FCC 规则第 15 部分中的要求。 其运行必须满足以下两个条件：(1) 该设备不 得造成有害干扰，以及 (2) 此设备必须能够 承受所接收到的任何干扰，包括可能造成意外

本设备经测试证明其符合 FCC 规则第 15 部 分中关于 B 类数字设备的限制要求。这些限 制要求的目的是针对住宅安装环境中的有害干 扰提供合理的保护。本设备会产生、利用并且 能够辐射射频能量，如果未按照说明手册进行 安装和使用，将可能会对无线电通信造成有害 干扰。但是，不能保证在特定安装实例中不会 发生干扰。如果此设备确实对无线电信号或电 视信号的接收造成有害干扰（可以通过打开和 关闭设备来确定），则建议用户尝试通过以下 的一种或多种措施来消除这种干扰：

当心！未经制造商明确批准而擅自对本设备进 行的任何更改或修改均可能使用户丧失操作使

本设备满足 FCC 规定的不受控环境辐射暴露 限制。此设备的安装和操作使用必须确保发射 器和人体之间至少有 20cm 距离。 加拿大工业部声明（针对加拿大客

CAN ICES-3(B)/NMB-3(B) 本设备符合 RSS 102 第 2.5 节中规定的常规 评估限制要求，且完全符合 RSS-102 RF 的要 求。用户可从加拿大工业部获取有关射频暴露

此设备符合加拿大工业部的许可证豁免 RSS 标准要求。其运行必须满足以下两个条件：

2. 此设备必须能够承受所接收到的任何干

面向英国用户的重要通知 英国电源线的末端采用了英国批准使用的电源 插头，配备有 3A 保险丝。如果需要更换保险

丝，则必须使用 ASTA 或 BSI 批准的 BS1362

感谢您购买 Q Acoustics M20 HD 无线

本手册旨在引导您完成设置和安装过 程，帮助实现产品最佳性能。 请在安装和使用之前仔细阅读操作指 南、重要安全信息和警告，以确保本产 品实现安全和令人满意的运行。

1 本用户手册 Q M20 系统将卓越的立体声性能与便捷的 连接和集成的放大功能相结合。 USBANAOPTBLU 1 个放大扬声器 1 个无源扬声器 1 个遥控器 1 根英标电源线* 2 个泡沫塑料塞 1 根 4m 扬声器线 *提供的电源线可能因市场版

• 模拟音频输入 - 立体声唱机插孔或 3.5mm 立体声插口可连接 CD 播放器

• 扬声器输出 - 立体声 4mm 插座，可 从放大扬声器连接到无源扬声器

• USB - USB B 型插座，可连接到计算

• 重低音输出 - 一种唱机重低音扬声器 输出，可连接外置重低音扬声器。

• Bluetooth® HD - 一种国际通用的无线连 接方式，用于串流来自所有兼容设备的音

• AVRCP - 一个蓝牙控制协议，同步您的设 备的音量和静音控制，以便捷地与我们的 Q Acoustics 扬声器集成。

左/右位置开关 - 使放大扬声器可以作为 一对扬声器中的左扬声器或右扬声器放 置，以最接近主电源插座。 边界控制开关 - 用户可通过此开关控制 EQ 设置，从而获得最佳的声学性能。它 可根据扬声器位置、安装方式或者用户

• 如图所示安装新电池，注意极性。 更换电池时，请仅使用相同的 AAA 电

请根据您当地的回收法规处置废旧电 池。请勿使电池短路或将其扔到水中、

选择蓝牙输入，长按可将系统设置为配对模式

注意：同时按下 和 将音量设为 20%。

首先，在两个扬声器之间连接随附的扬 声器线。导线通过不同的颜色来标识正 负极。确保始终在两端的正极使用金色 导线，在负极使用银色导线。

可以将重低音扬声器作为选件连接到重 低音插座。重低音扬声器应包含电平和 交叉频率控制。连接重低音扬声器后， 播放一些低音内容良好的音乐并根据您 喜欢的声音调节重低音扬声器控制。

Q M20 扬声器背部有开孔，设计的最佳工 作环境是在其背部与墙壁之间留出一定 空间（大约 200mm）。如果将音箱紧靠 墙/角落放置，则应该将泡沫塑料塞塞入 背部的开孔中，以免低音过强。

只需将扬声器放在主收听位置任意一侧的合适 的平坦表面上，两者最好相距约 2.0-4.0 米 （2-4 码）。 或者，可以将 Q M20 与 Q 3000Fsi 落地支架 或 Q 3000WB 墙装支架（另售）一起使用，请 按照这些支架随附的说明操作。

• 扬声器可以放置在右侧或左侧，只需 正确设置左侧/右侧的开关即可。

• 可根据您需要的低音水平调节扬声器 的低音响应。低音水平会受到扬声器 与墙壁、架子或角落之间的位置影 响。可以在三个位置中分别试听 M20 扬声器的效果，然后选择最喜欢的音

这个位置可提供最大低音输出，适合 扬声器放置在远离墙壁或角落的位

这个位置为低音输出提供一个中点， 适合扬声器放置在墙壁附近或放在支

这个位置可提供最低水平的低音输 出，适合扬声器放置在房间的角落

反复试验，了解自己的喜好，微调音 箱位置，优化最终音响效果。

• 要将系统设置为待机，按遥控器上的 或长按控制面板上的 。

Q M20 系统具有省电自动待机功能。如果 在二十分钟内没有播放音乐，系统将自

您可以使用许多蓝牙设备通过 Q M20 系 统播放音频。首先，需要根据以下说明 将您的蓝牙设备与扬声器配对。

扬声器上的蓝色 LED 闪烁。或者，按 放大扬声器背面的蓝牙按钮，LED 将

3. 在新的蓝牙设备列表中选择 Q M20 HD

与设备配对后，下次只需连接到 Q M20， 它就会打开并选择蓝牙输入。 播放音频时，可以使用该设备、遥控器 或放大扬声器上的按钮调节音量。还可 以使用遥控器播放、停止和跳过曲目。

如果需要，可以执行以下步骤，从蓝牙 配对列表内存中清除所有设备：

1. 长按遥控器上的 BLU 音源按钮，将扬

2. 再次按住遥控器上的 BLU 音源按钮，

直到 LED 熄灭，然后闪烁三次。 现在，蓝牙配对列表即从内存中清除， 设备必须再次配对才能连接。 使用光纤数字输入播放音频 使用标准的 TOSLINK 光纤电缆将数字音频 源连接到放大 Q M20 扬声器。

• 按遥控器上的 OPT 按钮或按扬声器上的 按钮，直到 LED 以白色亮起。 可以使用遥控器或放大扬声器上的按钮调节

• 使用唱机插孔或 3.5mm 立体声插口连接 模拟音频源。按遥控器上的 ANA 按钮或

只需使用合适的 USB A-B 或 USB C-B 电缆

将计算机设备连接到 M20 功放扬声器。USB 驱动程序将自动加载并命名为“SPDIF Out (Q Acoustics M20)”或类似名称，选择此 设备作为您的扬声器，音频就会通过 M20

当连接的 USB 源转为活跃状态时，M20 将 自动从待机或其他源切换至 USB 输入。通 过有源 USB 集线器或分配器连接时不支持

当活跃的 USB 源（通电）开始播放音频 时，M20 将自动从待机状态切换至 USB 输

通过以下网址从 Q Acoustics 网站下载正 确的 USB 驱动程序： www.qacoustics.co.uk/m20drivers 将文件保存到计算机，然后按照以下说明进 行操作（针对 Windows 10）

3. 选择“驱动程序”，然后选择“更新驱

4. 选择“浏览计算机以查找驱动程序”，

可以使用 M20 遥控器调节音量，也可以在 支持此功能的音乐播放应用程序上播放、暂 停或跳过曲目。9

LED 状态 红色 系统处于待机状态 暗红色 系统处于深度待机状态 白色 系统正在播放光纤音源 白色，闪烁 正在调节音量 白色，每 3 秒钟双闪一次 光纤输入正在接收无法播放的多通道或杜比数字音频 蓝色 系统正在播放蓝牙音源 蓝色，慢脉冲闪烁 未连接蓝牙设备 蓝色闪烁 蓝牙配对模式 蓝色，三闪 蓝牙配对列表已清除 绿色 系统正在播放模拟音源 黄色 系统正在播放 USB 音源 源色（白、蓝、绿、黄）脉冲闪

Q M20 系统自购买之日起享受 1 年材料 和工艺缺陷的保修服务。在保修期内， 经特约分销商或代理商检查确认存在故 障的任何产品，将由 Q Acoustics 自行 确定是进行维修还是更换。 误用和正常损耗不在保修范围内。 需要维修的商品应首先退回当地经销商 处。如果无法退回商品，请联系当地 Q Acoustics 或特约分销商，以确定正确的 保修程序。如果可能，请使用原包装将 产品退回，因为在送往维修中心途中所 出现的损坏将不在保修范围内。保修不 会以任何方式影响您的法定权利。 您可通过在 www.qacoustics.co.uk/ register 上登记您的产品，将保修期延 长到 2 年。

对于本手册中不包含的任何其他信息、 支持问题和/或请求，请访问我们的在线

Polybrominated diphenyl ethers (PBDE) 電路板 ○ ○ ○ ○ ○ ○ 外殼/結構件 ○ ○ ○ ○ ○ ○ 發聲部件 ○ ○ ○ ○ ○ ○ 其他 ○ ○ ○ ○ ○ ○ 備考1.〝超出0.1 wt %〞及〝超出0.01 wt %〞係指限用物質之百分比含量超出百分比含量基值。 備考2.〝○〞係指該項限用物質之百分比含量未超出百分比含量基準值。 備考3.〝－〞係指該項限用物質為排除項目。 M 20 數位主動式喇叭 藍牙 (Bluetooth) 文字標記及圖標為 Bluetooth SIG, Inc. 之註冊商標，Armour Home Electronics Ltd. 已獲許可使用該等標記。aptX® 標記及 aptX 圖標為 CSR plc 或其中一家集團公司之商標，可在一個或多個司法管轄區註冊。其他商標及商標名稱均為其各自所屬之持有人所有。

閱讀這些指引說明並予以保存。 留意所有經過並遵循一切指引。 切勿在有水地方附近使用本設備。 僅限使用乾燥的軟布清潔。

按照製造商之指引說明安裝。 切勿在諸如散熱器、熱記錄器、暖爐或其他散 熱設備（包括擴大機）等產生熱量之熱源附

保護主電源線免受踩踏或擠壓，特別是插頭、 便利插座以及從散熱設備引出的地方。 僅使用製造商指定之附件/配件。 僅使用製造商指定，或與散熱設備一同出售的 推車、支架、三腳架、托架或桌面。在使用推 車時，務必小心移動推車/散熱設備組件，以

切勿破壞極性插頭或接地式插頭。極性插頭有 兩片觸片，一片較另一片寬。接地型插頭有 兩片觸片及第三個接地插腳。較寬的觸片或第 三個接地插腳乃專為您的安全而設。如所提供 之插頭不適合您的插座，請諮詢電工或更換原

不得在本產品上放置諸如蠟燭等明火源。 電池（電池組或已安裝之電池）不得受過多熱 量影響，例如太陽照射、明火或類似熱源。 請注意設備上的所有警告字眼，無論任何情況 均不得拆解設備或移除封蓋，以方式起火或觸

本機件的主電源工作電壓已在背面銘牌標示。 請在檢查電壓是否與主電源相同之後連接主

注意：未經製造商許可而加以更換或修改，或 會引致用戶操作本設備之權限失效。 注意：使用未有在此列出的控制、調整或執行 步驟，或會引致出現危險。 警告：交流電輸入連接器應作為安全斷開設備 使用。須在易於觸及之處安裝。 警告：為減少起火及觸電之風險，請勿將本產 品暴露在雨水或潮濕環境下。請勿讓本產品掉 落或滲水，同時不得在其上放置裝有液體的物

為避免窒息危險，請將所有包裝及膠袋放置於

第三方：萬一您須將本產品轉交予第三方，請 在本產品中附上這些操作指引說明。

此標記表明，在整個歐盟範圍內，本 產品不得與其他家居廢物一同棄置。 為防止無法控制的廢物棄置對環境及 人類健康可能造成的傷害，請以負責 任的方式將其作回收處理，以推動物 質資源之可持續再利用。如要退回已使用之設 備，請使用回收收集系統或聯絡購買本產品時 之零售商。他們可透過對環境安全之方式將本

本設備屬第 II 類或雙重絕緣設備。該設備之設計使其無需連接安全接地線。2

請將維修服務交予合資格人員執行。 如以任何方式損毀設備，例如電源線或 插頭損壞、機件被濺水或有異物進入， 均需予以維修，該設備在跌落後會無法

美國聯邦通訊委員會 (FCC) 聲明（適用美國

本設備符合 FCC 規則第 15 部分。操作須符 合以下兩個條件：(1) 本設備不得引起有害之 干擾，且 (2) 本設備須接受任何已接收之干 擾，包括可能引致意外操作之干擾。 本設備經測試證明符合 FCC 規則第 15 部分 所規定之 B 級數字設備規限。此等規限旨在 提供合理保護，以防住宅內安裝的有害干擾。 本設備產生、使用，並可發出無線電頻率能 量，如不依據指引手冊安裝及使用，或會對無 線電通訊構成有害干擾。然而，在特定安裝中 不受干擾則無法保證。如本設備確實對無線電 廣播或電視接收構成有害干擾（可關閉再開啟 設備以確認），則鼓勵用戶採取下列一項或多

注意！未經製造商明確許可而對本設備加以 更換或修改，則會引致用戶操作本設備之權

本設備符合針對非控制環境的 FCC 輻射暴露 限定。安裝及操作本設備時，散熱器與您的身 體之間須至少保持 20cm 距離。 加拿大工業部聲明（適用加拿大客

CAN ICES-3 (B)/NMB-3(B) 該裝置符合 RSS 102 第 2.5 節常規評估限制 之豁免事項，且完全符合 RSS-102 RF 之規 定。用戶可從加拿大工業部獲取射頻發射及合

此裝置符合加拿大工業部豁免許可之 RSS 標 準。操作須符合以下兩個條件：

2. 本設備須接受任何已接收之干擾，包括可

能引致意外操作之干擾。 台灣NCC 警語: 取得審驗證明之低功率射頻器材，非經核准， 公司、商號或使用者均不得擅自變更頻率、加 大功率或變更原設計之特性及功能。 低功率射頻器材之使用不得影響飛航安全及干 擾合法通信；經發現有干擾現象時，應立即停 用，並改善至無干擾時方得繼續使用。 前述合法通信，指依電信管理法規定作業之無 線電通信。低功率射頻器材須忍受合法通信 或工業、科學及醫療用電波輻射性電機設備

英式電源線應採用配有 3A 保險絲的英國 認可電源插頭作為連線終端。如需更換 保險絲，請使用獲 ASTA 或 BSI 許可、 額定電流為 3A 的 BS1362 保險絲。3

本手冊旨在引導您完成設定及安裝，且 將有助實現產品性能最佳化。 在安裝及使用前，請詳盡閱讀各項指 引、重要安全資訊及警告，以保證本產

1 x 用戶手冊 Q M-20 系統結合了卓越的立體聲性能與 方便的連線及綜合擴大機。 USBANAOPTBLU 1 x 擴大機揚聲器 1 x 無源揚聲器 1 x 遙控器 1 x 英式電源線* 2 x 發泡膠墊 1 x 4m 揚聲器訊號線 *供應之電源線會因市場版本

• 類別音訊輸入 – 立體聲唱頭插槽或 3.5mm 立體聲接頭可供連接諸如 CD

• 光學數字模式輸出 - 可供連接諸如 電視機等外部數字音訊來源

• 揚聲器輸出 – 立體聲 4mm 插槽，可 供從擴大機揚聲器連接至無源揚聲器

• USB 連接埠 – USB type B 插槽，可

• 重低音輸出 – 唱頭超低音揚聲器輸 出，可供連接外部超低音揚聲器。

• 藍牙® HD – 國際通用無線連線，用 於各種相容設備的串流音訊。

• 音訊／視訊遙控協定 (AVRCP） – 可 同步您設備的音量及靜音控制的藍 牙控制通道，可輕鬆整合我們的 Q Acoustics 揚聲器。

左/右位置開關 - 啟用擴大機揚聲器，讓 其與放置為左方或右方的揚聲器配對（ 以靠近電源插座位置者為準）。 EQ 域開關 – 供用戶控制 EQ 設定，以 達至最佳聲音效果。這可依據揚聲器位 置、安裝情況及用戶喜好加以變更。

• 按所示極性裝入新電池。 更換新電池時，務必使用同一種 AAA 電

遵照您所在地區之回收法規棄置已使用 之電池。切勿將電池短路，或投入水 體、一般垃圾或明火中。

短按以單步指令降低音量 按下並按住，將會持續降低音量

短按以單步指令升高音量 按下並按住，將會持續升高音量

當待機狀態進入深層待機狀態時，請以更長的

按下以單步指令降低音量 按下並按住以持續降低音量

按下以單步指令升高音量 按下並按住以持續升高音量 附註：同時按下 及 ，可將音量設定為 20%。

首先，以所提供的揚聲器線纜連接兩個 揚聲器。這些纜線以不同顏色區分 + 及 - 兩極。務必保證兩端連結之極性相同， 金色纜線為 +，銀色纜線為 -。

可將可選裝的超低音揚聲器接入 SUB 插 座。超低音揚聲器應包含電平及分頻控 制。連接超低音揚聲器後，播放具有良 好低音內容的音樂，並將超低音揚聲器 控制調節至您喜愛的聲音。

Q M-20 揚聲器為後置式設計，在其後方 留出部分空間以發揮最佳效果，例如， 距離牆體 200mm。如將揚聲器放置於靠近 牆壁/角落的地方，則應在後部連接埠放 入，否則可能出現低音過多的情況。

只需將揚聲器放在主收聽器任意一側的 一個適當平面，最佳距離為 2.0 - 4.0 米（2-4 碼）。 此外，您可依據此處所提供指引，將 Q M-20 與 Q 3000FSi 落地支架或 Q 3000WB 牆面支架（單獨使用）一同使用。

• 擴大機揚聲器可放置於左側或右側的 任意一側，只需正確設定左側/右側 開關即可。該可供為擴大機揚聲器設

• 您可調節揚聲器的低音效果，以適應 您所需的低音水平，這受揚聲器相對 牆壁、支架或角落的位置的影響。嘗 試在這三個位置的每一個收聽您的 M-20 揚聲器，並選擇您認為最為理

這一位置的低音輸出最多，如揚聲器 遠離牆壁或角落，則適合放置。 這一位置的低音處於中間點，如揚聲 器靠近牆壁或有支架供放置，則適合

這一位置的低音輸出最少，如揚聲器 放置於房間角落，則適合放置。

您會看見低音等級已降低，但清晰度 和低音擴展性卻增加了。 做一個實驗看一下您喜歡什麼，並對 揚聲器位置略為加以改變，以讓最終

Q M-20 系統含有一項節能自動待機功 能。如在二十分鐘內未有播放任何音 樂，則系統自動設定為待機。

您可使用藍牙設備透過 Q M-20 系統播放音 訊。首先，您須依照下列指引將揚聲器配

1. 按下並按住遙控器上的藍牙輸入按鈕，

直至揚聲器上的藍色 LED 燈閃動。抑 或，按下擴大機揚聲器背後的藍牙按 鈕，LED 燈會閃動藍色燈光。

2. 在您的設備選擇藍牙設定，然後在設備

3. 在新的藍牙設備列表中選取 Q M-20 HD

當您已將設備配對，即可在下一次連線 Q M-20 時開啟並選擇藍牙輸入。 播放音訊時，您可使用該設備、遙控器或 擴大機揚聲器上的按鈕更改音量。您亦可 使用遙控器播放、暫停或跳過曲目。

如有需要，您可使用以下步驟清除藍牙配 對列表記憶的所有設備：

1. 長按遙控器上的 BLU 播放源按鈕讓揚

2. 再一次按下並按住遙控器上的 BLU 播

藍牙配對列表現已從記憶中清除，因此須 重新配對設備方可連線。 使用光學數字模式播放音訊 使用標準 TOSLINK 光纖纜線將您的數字音訊 播放源連接至擴大機 Q M-20 揚聲器。

• 按下遙控器上的 OPT 按鈕，或按下揚聲 器上的 按鈕，直至 LED 燈亮起白色

• 使用唱頭插槽或 3.5mm 立體聲接頭插槽連 接您的類比音訊播放源。按下遙控器上的 ANA 按鈕，或按下揚聲器上的 按鈕，直 至 LED 燈亮起綠色燈。 您可使用遙控器或擴大機揚聲器上的按鈕更

只要使用適當的 USB A-B 或 USB C-B 充電

線，從電腦裝置連接至 M20 擴大機揚聲 器。USB 驅動程式會自動載入，並命名為 「SPDIF Out (Q Acoustics M20)」或類似名 稱，將此裝置選為您的揚聲器，然後就會透 過 M20 系統播放音訊。 當連接的 USB 播放源啟用時，M20 將從待機 或另一播放源自動切換至 USB 輸入源。透過 接電 USB 集線器或分配器連接時，無法支援

當啟用的 USB 播放源（接通電源）開始播放 音訊時，M20 將從待機自動切換至 USB 輸入

在 Q Acoustics 網站下載正確 USB 驅動程

3. 選擇「驅動程式」，然後「更新驅動程

4. 選擇「在我的電腦尋找驅動程式」，然後

5. Windows 將在之後更新驅動程式

7. 開啟您的音樂播放應用程式並盡情欣賞。

您可使用 M20 遙控器以調節音量，亦可在支 援此功能的音樂播放應用程式上播放、暫停 或跳過曲目。9

• 附件類型 p. 2
• -向反射（經移植） 中音揚聲器 p. 125
• mm（5.0 吋） 高音揚聲器 p. 22
• mm（0.9 吋） 交越頻率 p. 2
• .4kHz 頻率響應（自由，-6dB） Hz - 22kHz p. 55

LED 燈狀態 紅色 系統處於待機狀態 深紅色 系統處於深度待機狀態 白色 系統正在播放光纖播放源

白色，每隔 3 秒閃動兩次 光纖輸入正在從多條通道接收訊號，或正在接收無法

藍色 系統正在播放藍牙播放源 藍色，緩慢跳動 未有連接藍牙設備 藍色，閃動 藍牙配對模式 藍色，閃動三次 藍牙配對列表已清除 綠色 系統正在播放類比播放源 黃色 系統正在播放 USB 播放源 播放源顏色（白色、藍色、綠

Q M-20 系統保養期為購買之日起計一 年，保養範圍為材料及製造缺陷。在保 養期內，Q Acoustics 將會全權決定為經 公司，或指定經銷商或代理檢測有缺陷 的產品予以修理或更換。 濫用及正常磨損不屬於保養範圍。 需修理的貨品應首先退回之前售出貨品 的供應商。如若此項不可行，請聯絡 Q Acoustics 或其在您所在地的指定分銷 商，以確認正確的保養程序。請盡可能 以原有包裝退回本產品，因運輸至維修 中心的過程中所受損壞不屬於保養範 圍。保養不會以任何方式影響您的合法

本手冊未涵蓋之其他額外資訊、支援問 題及/或申請，請瀏覽我們的知識庫入 口： support.qacoustics.co.uk
