用户手册 X7.1 ILLY

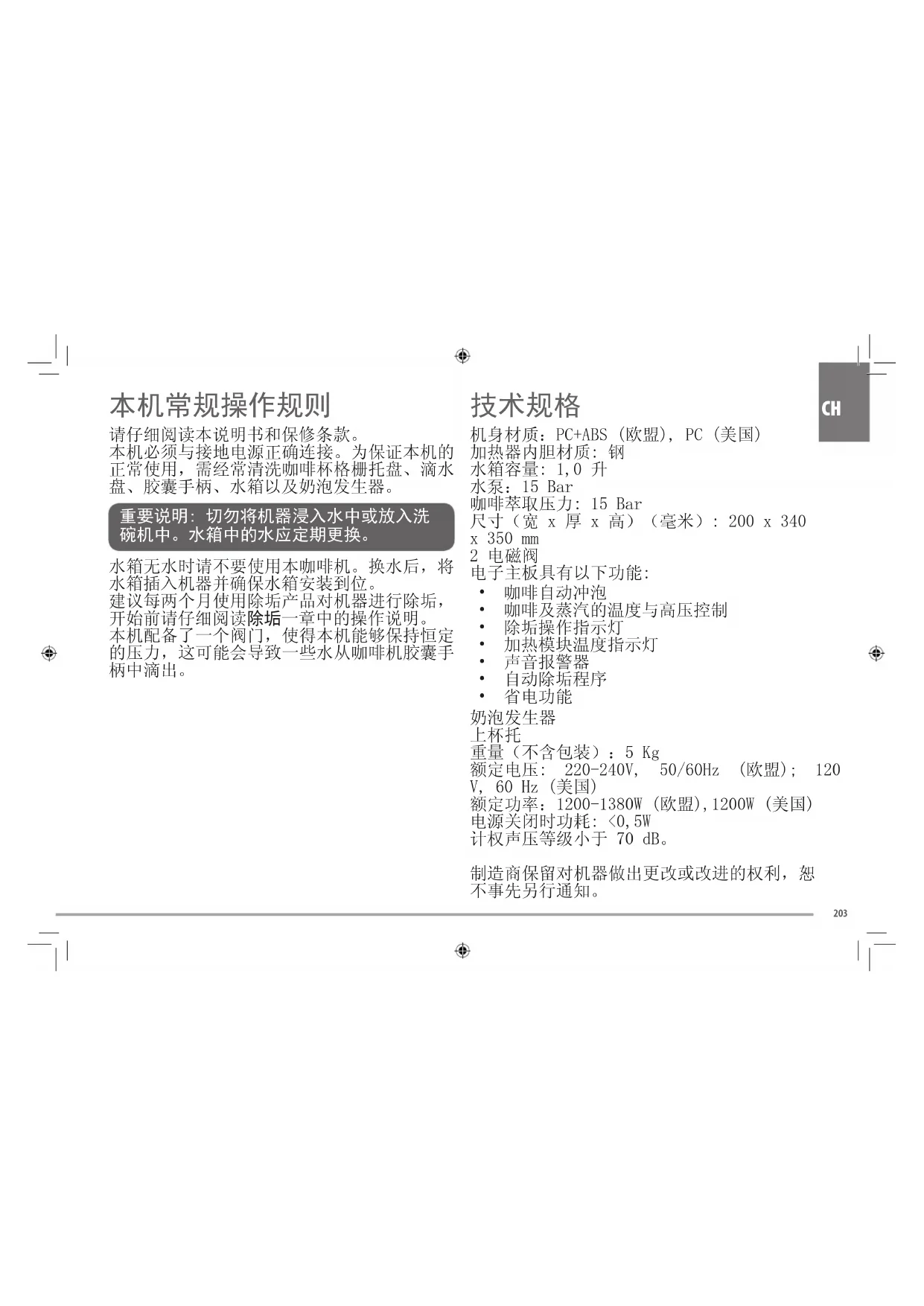

请仔细阅读本说明书和保修条款。 本机必须与接地电源正确连接。为保证本机的 正常使用，需经常清洗咖啡杯格栅托盘、滴水 盘、胶囊手柄、水箱以及奶泡发生器。 重要说明: 切勿将机器浸入水中或放入洗 碗机中。水箱中的水应定期更换。 水箱无水时请不要使用本咖啡机。换水后，将 水箱插入机器并确保水箱安装到位。 建议每两个月使用除垢产品对机器进行除垢， 开始前请仔细阅读除垢一章中的操作说明。 本机配备了一个阀门，使得本机能够保持恒定 的压力，这可能会导致一些水从咖啡机胶囊手

机身材质：PC+ABS (欧盟), PC (美国)

水箱容量: 1,0 升 水泵：15 Bar 咖啡萃取压力: 15 Bar 尺寸（宽 x 厚 x 高）（毫米）: 200 x 340 x 350 mm 2 电磁阀 电子主板具有以下功能:

重量（不含包装）：5 Kg 额定电压: 220-240V, 50/60Hz (欧盟); 120 V, 60 Hz (美国) 额定功率：1200-1380W (欧盟),1200W (美国) 电源关闭时功耗: <0,5W 计权声压等级小于 70 dB。 制造商保留对机器做出更改或改进的权利，恕 不事先另行通知。204

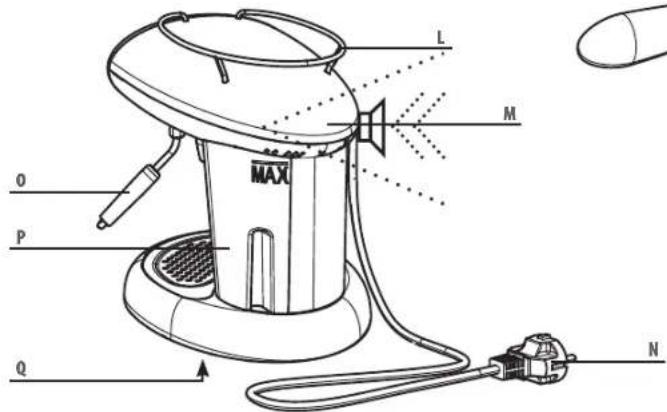

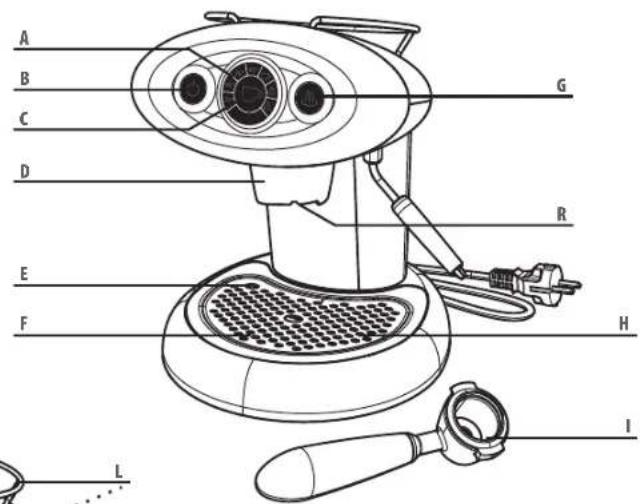

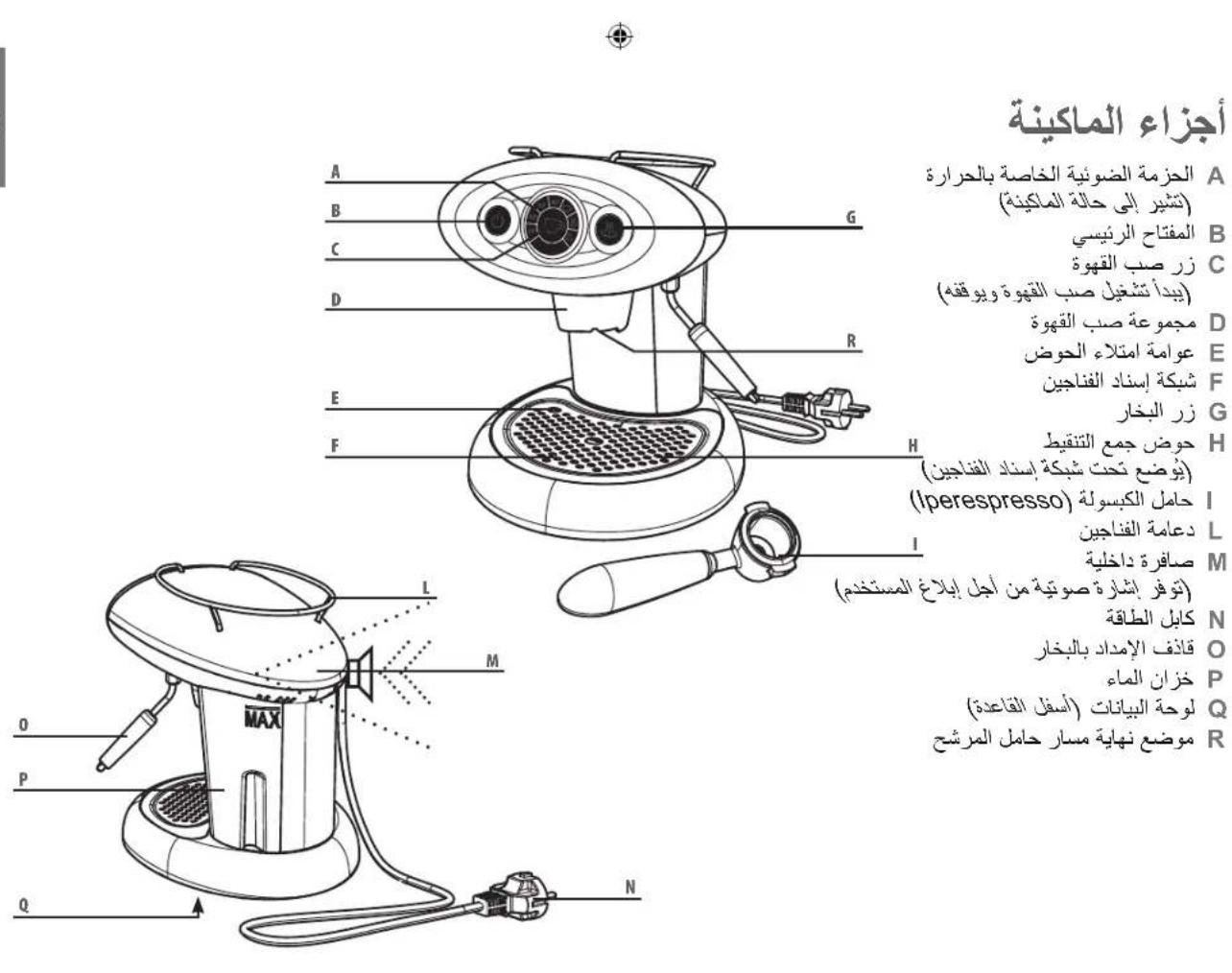

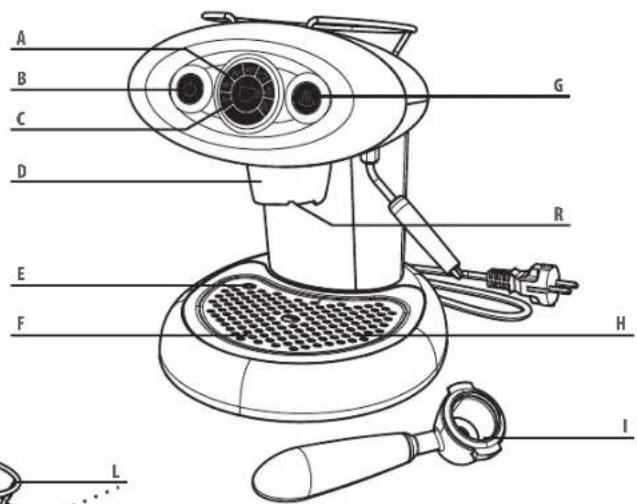

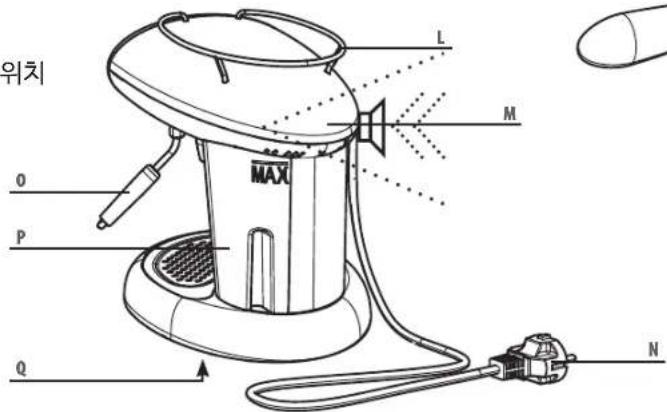

A 温度指示色带(指示机器不同状态) B 主电源开关 C 咖啡冲泡按钮(开始或停止咖啡冲泡) D 咖啡冲泡组件 E 滴水盘液位浮标 F 杯托格栅 G 蒸汽按钮 H 滴水托盘(置于杯托格栅下方) I 胶囊入口(Iperespresso胶囊) L 杯架 M 内置蜂鸣器(向用户提供声音报警信号) N 电源线 O 奶泡发生器 P 水箱 Q 参数标签(底座下方) R 滤架限位点

使用电器时，请始终遵守下列安全注意事项。 本机器不适合安装在有供水设备的区域内。

• 本机器适用于家庭或相似场景，例如 X7.1

- bed and breakfast。 X7.1 专业版机器带有 6663 产品代码及 X7.1 黑色 230V D IPSO PROF 特殊标识:

• 该款机器仅用于专业用途。任何其他使用 均属不当使用，并且会有危险。

• 8 岁及以上的儿童仅可在有安全责任人监 督并告知其安全与现行卫生须知后进行该操

• 冲泡功能仅允许有丰富的安全及卫生相关 知识或操作经验的人员使用。

• X7.1 专业版机器仅能搭配商用 illy Iperespresso 胶囊使用。

• X7.1 家庭版机器仅能搭配家用 illy Iperespresso 胶囊使用。

• 若胶囊未正确放置于胶囊手柄中，请勿用 力将胶囊强制压入机器。

• 家用版机器仅限家庭使用。任何其他使用 均属不当使用，并且会有危险。

• 本机器被设计用于“制作咖啡”与“加热 饮品”：需注意避免热水或蒸汽造成烫伤或

• 8 岁及以上儿童须在安全责任人的监督下 了解机器的正确操作及潜在危险后使用本机

• 8 岁以下儿童请勿进行机器的清理与维护操

• 8 岁及以上的儿童仅可在有安全责任人监 督并告知其安全与现行卫生须知后进行该操

• 将机器与电源线放置于 8 岁以下儿童无法

• 有身体、感官或心理障碍，或缺乏操作经 验的人员可在有安全责任人监督并了解机 器安全使用方法与潜在危险的前提下使用机

• 应监督儿童以确保他们不玩弄机器，需密 切监督儿童以确保他们不玩弄机器。206

• 为防止火灾、电击或人员受伤，请勿将电 源线、插头或机身浸泡在水或任何其他液体

• 机器应只在使用时打开，使用后按下电源 按钮 关闭机器并将机器插头从电源中拔

• 请勿将本机安装在环境温度低于0°C (若 水冻结，可能会造成机器损坏) 或高于40°C

• 检查所接入电压是否符合本机参数铭牌 上标注的要求。本设备接入电源的电压为 230 Vac，则最小电流为6 A,若接入电压为 120 Vac 则最小电流为 12 A，并确保有效接

• 如果本机插头和电源插座不兼容，请联系 授权服务中心更换一个适用类型的插头。

• 用湿布清洁机身和配件，然后用柔软的干 布擦干。请勿使用清洁剂。

• 如果电源线或插头损坏，或本机显示运行故 障信号或受到损坏，切勿使用本机。请将本 机送到距离最近的授权服务中心进行检查或

• 如果电源线损坏，则其必须由制造商或授 权服务中心进行更换。.

• 如果发生损坏或运行故障，请关闭本机， 不要擅自处理。如需任何修理，必须由制造 商授权的技术服务中心执行，且要求仅使用 原厂备件。如不遵守这些说明，可能损害本 机的安全性，并导致保修权利丧失。207

• 家用版机器仅限家庭使用。任何其他使用 均属不当使用，并且会有危险。

• 若因未将机器接地或因不符合电气接地的 相关现行法规而造成的事故，制造商均不负

在机器接入电源前，请仔细阅读重要安全提示一章中的安全须知内容。

提示: 建议保留机器原包装（至少在保修期 内），方便将机器送至授权服务中心进行检

机器运行时，咖啡冲泡组件 D 的连接部 分、奶泡发生器 O 以及胶囊手柄的金属 部分可能会引起烫伤。.209

在开机前请检查水箱水位; 并按需加水。 每次水箱盛满时，需清理滴水托盘。 开启机器时需长按开机键 直到按键亮

几分钟之后，当机器达到工作温度时，咖啡冲 泡按钮灯会亮起，并听到声音提示。

本机器已预置在停止工作时保证环保与节能要

会在停止工作 30 分钟后自动关闭。 机器自动关闭前 5 分钟，按钮 会开始闪 烁。按下按钮，则机器会保持开启状态。210

X7.1 型机器仅允许使用 illy Iperespresso 咖啡胶囊。

- 为了安全起见，机器在冲泡开始大约 1 分钟后会自动停止。 - 请经常清理滴水托盘。 制作咖啡请按以下步骤执行:

• 如图所示插入咖啡胶囊。 提示: 一般来说，咖啡胶囊很容易放入; 如果 放入的方向错误，则须取出，按照正确方向重

提示: 按下咖啡制作按钮后，咖啡将在几秒钟 后开始冲泡; 这是正常的机器设定。

• 按下并松开咖啡制作按钮 ; 机器将按照 设定好的量冲泡咖啡。若需提前结束咖啡冲 泡，只需再按一下咖啡制作按钮。 如需重新制作其他咖啡，则须取出咖啡胶囊， 重复上述步骤。211

X7.1 型咖啡机允许提前设定咖啡冲泡量: 只需在达到希望的咖啡量时按一下咖啡制作按钮，机器即可记忆当前咖啡冲泡量。如果咖啡的冲泡量 不符合预期设定，可通过手动方式重新定义新的咖啡冲泡量。

• 当达到预期的咖啡杯量时，松开咖啡制作按钮。

• 此时，机器已完成了新的咖啡冲泡量记忆。 此外，每次制作咖啡时都可以通过手动方式在不改变预存冲泡量的情况下调整单次咖啡冲泡

• 长按咖啡制作按钮 3 秒钟，机器开始咖啡冲泡。

• 当咖啡达到所需的冲泡量时，重新按下咖啡制作按钮以停止咖啡制作。

• 通过这样的方式，机器不会改变之前录入的咖啡冲泡量，只会按照本次需要的冲泡量进行制 作。212

机器带有奶泡发生器，能够对牛奶进行发泡，并准备一杯或更多的卡布奇诺。 根据前一章的内容准备一杯或多杯咖啡。按照下面的步骤准备带有奶泡的牛奶:

将奶泡发生器完全 浸入牛奶中。 按下按钮 等待奶泡形成。 奶泡形成后，重新按下按钮 。

• 使用湿布清理内部组件 X。 提示: 奶泡发生器的两个组件可以放入洗碗机 清洗，如果希望这样做，需要将内部组件也 从金属管上拆下。清理之后，将内部组件 X 套在金属管上直到锁定，之后再安装外部组 件 Z 。

- 与蒸汽接触的部分及奶泡发生器可造成严重烫伤。 - 当蒸汽功能停止 5 分钟后，机器会自动切换至咖啡制作模式; 自动切换前一分钟，按钮 开始闪烁。按下该按钮，可使机器

- 当蒸汽模式下的机器处于加热状态时，会有少量加热模块中的 蒸汽通过胶囊手柄下方泄出: 为防止烫伤，请避免将肢体或身体 其他部分靠近咖啡冲泡区域。213

机器上安装的奶泡发生器还可以用来制作热水、茶水和凉茶。 检查咖啡制作按钮灯 是否亮起。

使用奶泡发生器后制作咖啡 在使用蒸汽功能后，由于加热模块中的水温度很高，会影响咖啡口感，所以请避免在使用蒸汽功能后迅速制作咖啡。 由于这个原因，咖啡制作按钮 在加热模块温度非常高的时候是无法使用的。

1. 如果环形灯带上的指示灯 闪烁（每 2 秒闪烁 1 次），则意味着需要对机器进行除垢处理。除垢过程包括 2 个步骤: 除垢阶段（持续时

间约 14 分钟） 和漂洗阶段（持续时间约 3 分钟）。

2. 水垢通常会随着机器的使用而积聚，这属于正常现象。机器配有自动程序，能够达到最佳清洁效果，并可从内部清除沉积的水垢。如果未能

对机器进行除垢，则可能造成不属于保修范围的故障。

3. 有关除垢步骤，请参阅本手册相关章节的内容。咖啡机只能使用专用除垢产品，请按产品说明中的指示进行稀释溶解。

4. 如果在除垢过程中发生断电，恢复供电时除垢程序将从上次停止的地方恢复。

关闭机器。 • 卸下水箱，并向其中注入 1 升水（最高水 位）。取下胶囊和胶囊手柄。

• 在冲泡组件和奶泡发生器下方放置一个容量 至少为 1 升的容器。

开启机器：在开机后 15 秒钟内，按住按键 直到发出 4 声蜂鸣声（3 声短音和 1 声

按下 按钮一次即可开始除垢过程。 按钮 和按钮 交替闪烁。机器将间歇 性地从冲泡组件和奶泡发生器中出水（持续时 间 14 分钟）。

• 小心取出并清洗水箱。重新注入 1 升新鲜的

• 倒空容量至少为 1 升的容器，并将其重新放 置在冲泡组件和奶泡发生器下方。

每周至少清洁一次机器及其组件。 请勿使用水箱中已剩余数天的水；请每天清洗水箱并注入新鲜的饮用水。 请勿使用乙醇、溶剂、海绵及腐蚀性化学试剂。 注意：请勿在微波炉及传统烤箱中烘干机器及其组件。 清洁机器请执行以下操作：

提示: 在重新放置奶泡发生器内部和外部末端 时，尽可能地将其插到底。217

• 使用与参数铭牌规定不同的电压（请参 阅“机身部件”一章）；

• 对机器内部进行更改。 若未经授权的服务中心对本机进行了改动，则 保修不涵盖有关维修费用。 此等费用将完全由客户承担。

• 保持水箱存放区域的内底部始终干燥。 因不遵守这些建议而导致机身故障的情况不在

建议您保留原始包装（至少在保修期内） ，若发生机器需寄返授权的服务中心时可 供使用。因运输时未进行充分包装而造成 的任何损坏不属于保修范围。 欧盟关于个人处理废旧电气及电子设备的说

该产品使用了 RAEE 符号以表示该产品不得与 其它生活垃圾一起处理，而必须“单独收集”

个人用户购买新产品时，有机会将已使用的旧 产品交还给经销商并进行 1：1 的新产品免费

有关废弃设备收集点的更多信息，建议您与当 地社区、废物处理部门或购买产品的商家联 系。用户有责任按照当地法规处理废弃设备， 若不遵守相关法则可能受到处罚。 正确处置废弃设备将有助于保护环境、自然资 源和人类健康。218

检查电源连接; 检查家庭供电保护开关状态。

- 给水箱加水; 确保其完全装入。 - 从咖啡冲泡组件上取下胶囊手柄。

亮起（机器可制作咖啡）。 - 将一个容器放在咖啡冲泡组件下方，然后按下咖啡制作按钮。 - 等待水流出几秒钟。.

- 在胶囊支架中放入一个新的胶囊然后按下咖啡制作按钮; 开始冲泡咖啡。

如果环形灯带上的蒸汽指示灯已亮起，请继续等待蒸汽释放按钮亮起。

如果环形灯带上的蒸汽指示灯未亮起，则按下蒸汽释放按钮等待按钮亮起（加热）。

萃取器可能受阻: 关闭机器; 等待其冷却（至少一个小时）; 清除奶泡发生器出口孔中的任何障

咖啡制作过程中发生漏水 在胶囊手柄中放入一个新的胶囊; 转动手柄至卡槽位置，再进行咖啡制作。 有节奏声音报警且三角指示灯闪烁

- 将容器放在奶泡发生器下，然后按下按钮

- 打开机器，等待约 10 秒钟，按钮 亮起。

机器内部漏水 关闭机器，然后从插座上拔下插头。 水箱装满后发生漏水 排空水箱，按紧水箱内接合阀的透明橡胶垫圈。 在冲泡的最初几秒钟内，有咖啡从

在冲泡的最初几秒内有任何滴落都被视为正常情况。 注：如果问题仍然存在，请与授权服务中心联系。219 CH220
