BEDIENUNGSANLEITUNG X7.1 ILLY

BEDIENUNGSANLEITUNG 58

DE INHALT ALLGEMEINE REGELN FÜR DEN GEBRAUCH DER MASCHINE 59

TECHNISCHE DATEN 59

TEILE DER MASCHINE 60

WICHTIGE SICHERHEITSMASSNAHMEN 61

VERWENDUNG DES GERÄTS 61

INSTALLATION DES GERÄTS 62

REINIGUNG DES GERÄTS 63

IM FALLE EINER STÖRUNG 63

UNSACHGEMÄSSE VERWENDUNG DES GERÄTS 63

INSTALLATION UND INBETRIEBNAHME DES GERÄTS 64

EIN- UND AUSSCHALTEN 65

ZUBEREITUNG VON KAFFEE 66

EINSTELLUNG DER KAFFEEMENGE IN DER TASSE 67

ZUBEREITUNG VON CAPPUCCINO 68

HEISSWASSER-ZUBEREITUNG 69

ZUBEREITUNG EINES KAFFEES NACH DER DAMPFAUSGABE 69

REINIGUNG UND WARTUNG 72

GARANTIEEINSCHRÄNKUNGEN 73

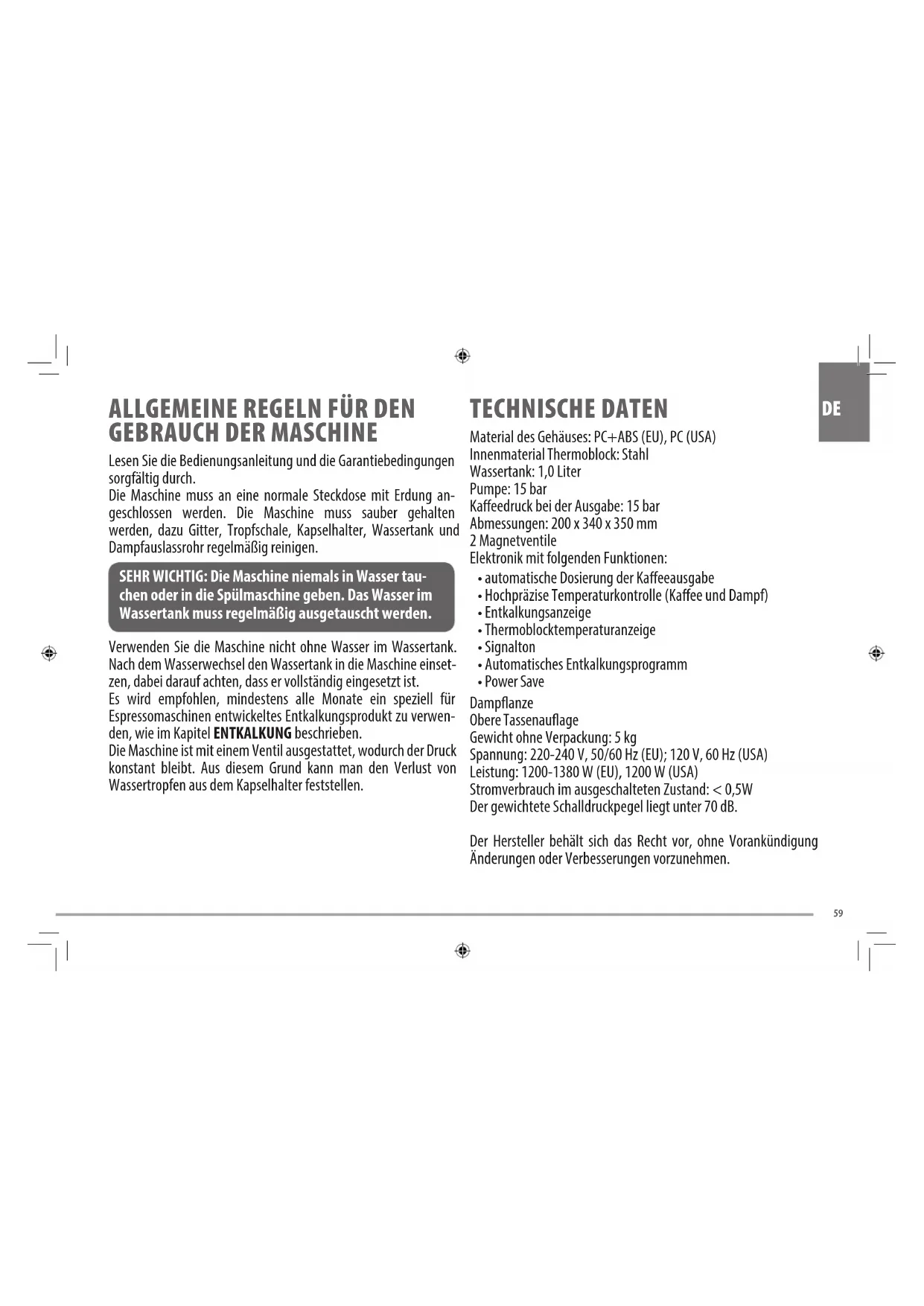

DE ALLGEMEINE REGELN FÜR DEN GEBRAUCH DER MASCHINE Lesen Sie die Bedienungsanleitung und die Garantiebedingungen

Die Maschine muss an eine normale Steckdose mit Erdung an-

geschlossen werden. Die Maschine muss sauber gehalten

werden, dazu Gitter, Tropfschale, Kapselhalter, Wassertank und

Dampfauslassrohr regelmäßig reinigen.

SEHR WICHTIG: Die Maschine niemals in Wasser tau-

chen oder in die Spülmaschine geben. Das Wasser im

Wassertank muss regelmäßig ausgetauscht werden.

Verwenden Sie die Maschine nicht ohne Wasser im Wassertank.

Nach dem Wasserwechsel den Wassertank in die Maschine einset-

zen, dabei darauf achten, dass er vollständig eingesetzt ist.

Es wird empfohlen, mindestens alle Monate ein speziell für

Espressomaschinen entwickeltes Entkalkungsprodukt zu verwen-

den, wie im Kapitel ENTKALKUNG beschrieben.

Die Maschine ist mit einem Ventil ausgestattet, wodurch der Druck

konstant bleibt. Aus diesem Grund kann man den Verlust von

Wassertropfen aus dem Kapselhalter feststellen.

TECHNISCHE DATEN Material des Gehäuses: PC+ABS (EU), PC (USA)

Innenmaterial Thermoblock: Stahl

Wassertank: 1,0 Liter

Kaeedruck bei der Ausgabe: 15 bar

Abmessungen: 200 x 340 x 350 mm

Elektronik mit folgenden Funktionen:

• automatische Dosierung der Kaeeausgabe

• Hochpräzise Temperaturkontrolle (Kaee und Dampf)

• Entkalkungsanzeige

• Thermoblocktemperaturanzeige

• Automatisches Entkalkungsprogramm

Gewicht ohne Verpackung: 5 kg

Spannung: 220-240 V, 50/60 Hz (EU); 120 V, 60 Hz (USA)

Leistung: 1200-1380 W (EU), 1200 W (USA)

Stromverbrauch im ausgeschalteten Zustand: < 0,5W Der gewichtete Schalldruckpegel liegt unter 70 dB.

Der Hersteller behält sich das Recht vor, ohne Vorankündigung

Änderungen oder Verbesserungen vorzunehmen.60

DE TEILE DER MASCHINE A TEMPERATURLEUCHTSTREIFEN (zeigt den Maschinenzustand an)

B HAUPTSCHALTER C TASTE FÜR DIE KAFFEEAUSGABE(startet und stoppt die Kaeeausgabe)

D KAFFEEAUSGABEEINHEIT E SCHWIMMER AUFFANGSCHALE VOLL F TASSENAUFLAGEGITTER G DAMPFTASTE H TROPFSCHALE(unter dem Tassenauagegitter)

I KAPSELHALTER(Iperespresso)

L TASSENHALTER M INTERNER SUMMER(gibt einen Signalton für den Benutzer ab)

N NETZKABEL O DAMPFLANZE P WASSERTANK Q TYPENSCHILD (Geräteunterseite)

R FILTERHALTER-ENDPOSITION B O P D E F A C Q I H G R N M L61

DE WICHTIGE SICHERHEITSMASSNAHMEN Bei der Verwendung von Elektrogeräten sind immer folgende

Sicherheitshinweise zu beachten.

Das Gerät ist nicht für die Installation in einem Bereich geeignet, in

dem es Spritzwasser ausgesetzt sein könnte.

Das Gerät muss in horizontaler Position aufgestellt werden.

Verwendung des Geräts

• Dieses Gerät ist für den Einsatz im privaten Bereich (u.ä.) wie die

Ausführung X7.1 für den Hausgebrauch bestimmt:

- Küchenbereiche für Mitarbeiter in Geschäften, Büros und

anderen Arbeitsumgebungen;

- Verwendung durch Gäste in Hotels, Motels und anderen Beher-

- Bed & Breakfast Unterkünfte.

Spezieller Warnhinweis für die Maschine X7.1 in Gastroversion,

mit Produktcode 6663 und Beschreibung X7.1 SCHWARZ 230 V D IPSO PROF:

• Dieses Gerät darf nur für den professionellen Gebrauch verwen-

det werden. Jede andere Verwendung gilt als unsachgemäß und

damit als gefährlich.

• Kinder ab einem Alter von 8 Jahren dürfen diese Arbeiten

nur unter Aufsicht einer für ihre Sicherheit verantwortlichen

Person mit Kenntnis der geltenden Hygienenormvorschriften

• Der Zugang zu den Ausgabefunktionen darf nur Personen ge-

stattet werden, die sich mit dem Gerät auskennen und damit

Erfahrung haben, insbesondere, was Sicherheit und Hygiene

• Die Maschine X7.1 in Gastroversion wurde ausschließlich für

Iperespresso-Kapseln von illy für den professionellen Gebrauch

• Die Maschine X7.1 in Haushaltsversion wurde ausschließlich für

Iperespresso-Kapseln von illy für den Hausgebrauch konzipiert.

• Wenn die Kapsel nicht ordnungsgemäß in den Kapselhalter

passt, die Kapsel nicht in das Gerät drücken.

• Um Verletzungen zu vermeiden, den Kapselhalter während der

Kaeeausgabe nicht berühren.

• Der erzeugte Lärmpegel liegt unter 70 dB.

• Die Haushaltsversionen dürfen nur für den Hausgebrauch ver-

wendet werden. Jede andere Verwendung gilt als unsachgemäß

und damit als gefährlich.

• Wird das Gerät nicht verwendet, ziehen Sie den Netzstecker.

• Niemals eine heiße Oberäche berühren. Die Grie und Tasten

• Die Oberäche des Heizelements weist nach Gebrauch noch

• Diese Maschine ist für die Zubereitung von "Espresso-Kaee"

und für das "Aufwärmen von Getränken" konzipiert: Achten Sie

darauf, sich nicht mit heißen Wasserstrahlen oder Dampf oder

durch unsachgemäßen Gebrauch zu verbrennen.

• Dieses Gerät darf von Kindern ab 8 Jahren nur unter Aufsicht

einer für ihre Sicherheit verantwortlichen Person verwendet

werden oder, wenn sie auf den sicheren Gebrauch des Geräts ein-62

geschult wurden und sich dessen Gefahren bewusst sind.

• Die Reinigungsarbeiten und die Wartung dürfen nicht von

Kindern unter 8 Jahren durchgeführt werden.

• Kinder ab einem Alter von 8 Jahren dürfen diese Arbeiten

nur unter Aufsicht einer für ihre Sicherheit verantwortlichen

Person mit Kenntnis der geltenden Hygienenormvorschriften

• Bewahren Sie das Gerät und das Netzkabel außerhalb der

Reichweite von Kindern unter 8 Jahren auf.

• Die Geräte dürfen nur von Menschen mit eingeschränkter kör-

perlicher Leistungsfähigkeit, eingeschränkter sensorischer oder

geistiger Leistungsfähigkeit oder mangelnder Erfahrung und

mangelndem Wissen nur unter Aufsicht einer für ihre Sicherheit

verantwortlichen Person verwendet werden oder, wenn sie auf

den sicheren Gebrauch des Geräts eingeschult wurden und sich

dessen Gefahren bewusst sind.

• Die Kinder beaufsichtigen, um zu verhindern, dass sie mit dem

Gerät spielen. Die Kinder müssen beaufsichtigt werden, um si-

cherzustellen, dass sie nicht mit dem Gerät spielen.

• Verwenden Sie das Gerät nur in geschlossenen Räumen, die vor

äußeren Witterungseinüssen geschützt sind.

• Zum Schutz vor Feuer, Stromschlag oder Verletzungen das Kabel,

den Stecker und den Maschinenkorpus nicht in Wasser oder sons-

tige Flüssigkeiten eintauchen.

• Das Gerät nicht für andere Zwecke als vorgesehen verwenden.

• Das Gerät nicht auf Elektro- oder Gasherde stellen, oder in einen

• Das Gerät darf nur für den Zeitraum seines Gebrauchs ein-

geschaltet werden. Schalten Sie es danach aus, indem Sie die

drücken und den Stecker aus der Steckdose

• Vor dem Ziehen des Steckers sicherstellen, dass die Einschalttaste

auf AUS steht, also nicht leuchtet.

• Die Verwendung von Zubehör, das vom Hersteller nicht emp-

fohlen wird, kann einen Brand oder Stromschlag auslösen oder

Verletzungen bewirken.

Installation des Geräts

• Lesen Sie sorgfältig die Anweisungen.

• Installieren Sie die Maschine niemals in einer Umgebung, wo die

Temperatur Werte von weniger als oder gleich 0°C (bei Gefrieren

des Wassers kann das Gerät beschädigt werden) oder mehr als

40°C erreichen kann.

• Überprüfen Sie, ob die Netzspannung mit der auf dem Typenschild

des Gerätes angegebenen übereinstimmt. Schließen Sie das

Gerät nur an eine Steckdose an, die eine Mindestkapazität von

6 A für die 230 V-Modelle und 12 A für 120 V-Modelle sowie ein

ezientes Erdungssystem hat.

• Wenn die Steckdose und der Stecker des Geräts nicht miteinan-

der kompatibel sind, lassen Sie den Stecker von einer autorisier-

ten Servicestelle durch einen geeigneten ersetzen.

• Stellen Sie das Gerät auf eine Arbeitsäche, die nicht in der Nähe

von Wasserhähnen und Waschbecken ist.

• Vergewissern Sie sich nach dem Entfernen der Verpackung, dass

das Gerät intakt ist, bevor es installiert wird.

• Lassen Sie die zum Verpacken der Maschine verwendeten

Materialien nicht in Reichweite von Kindern.63

DE Reinigung des Geräts

• Sicherstellen, dass die Maschine ausgeschaltet ist;

Die Einschalttaste muss auf AUS stehen.

• Den Stecker aus der Steckdose ziehen.

• Lassen Sie das Gerät vor der Reinigung abkühlen.

• Reinigen Sie das Gehäuse und die Zubehörteile mit einem

feuchten Lappen und trocknen Sie diese dann mit einem tro-

ckenen, nicht-scheuernden Tuch ab. Es wird davon abgeraten,

Reinigungsmittel zu verwenden.

• Das Gerät darf keinesfalls Spritzwasser ausgesetzt werden.

Im Falle einer Störung

• Verwenden Sie das Gerät nicht, wenn das Kabel oder der Stecker be-

schädigt ist oder wenn das Gerät Anzeichen von Fehlfunktionen auf-

weist oder beschädigt ist. Bringen Sie das Gerät für Kontrollen oder

Reparaturen zum nächstgelegenen technischen Kundendienst.

• Wenn das Netzkabel beschädigt ist, muss es vom Hersteller oder

seinem Kundendienst ausgetauscht werden.

• Im Falle eines Defekts oder einer Fehlfunktion das Gerät aus-

schalten und nicht selbst reparieren. Wenden Sie sich bei

Reparaturen nur an einen vom Hersteller autorisierten tech-

nischen Kundendienst und fordern Sie die Verwendung von

Original-Ersatzteilen an. Die Nichteinhaltung der oben genann-

ten Punkte kann die Sicherheit des Gerätes beeinträchtigen und

zum Verlust von Gewährleistungsansprüchen führen.

ACHTUNG: DIESE ANLEITUNG AUFBEWAHREN.

Unsachgemäße Verwendung des Geräts

• Die Haushaltsversionen dürfen nur für den Hausgebrauch ver-

wendet werden. Jede andere Verwendung gilt als unsachgemäß

und damit als gefährlich.

• Der Hersteller kann nicht für Unfälle haftbar gemacht werden,

die durch ein Fehlen oder eine Nichtübereinstimmung des

Erdungssystems mit den geltenden Gesetzen verursacht werden.

• Der Hersteller haftet nicht für Schäden, die durch unsachgemä-

ßen, falschen oder unangemessenen Gebrauch entstehen.64

DE INSTALLATION UND INBETRIEBNAHME DES GERÄTS Vor dem Anschließen der Maschine an das Stromnetz die Sicherheitsnormen im Kapitel WICHTIGE SICHERHEITSMASSNAHMEN aufmerksam lesen.

Flüssigkeiten können

Stellen Sie sicher, dass die

vom Stromnetz getrennt ist.

Setzen Sie den Kapselhalter von unten ein und drehen Sie ihn

nach rechts, bis er einrastet.

Ziehen Sie den Wasserbehälter nach außen heraus und füllen Sie

ihn mit frischem Trinkwasser bis zum MAX-Füllstand auf.

Setzen Sie den Wassertank

in die Maschine ein; stellen

Sie sicher, dass er vollständig

Stecken Sie den Stecker in die

Steckdose. Lesen Sie das nächs-

te Kapitel zum Einschalten.

D I O ANMERKUNG: Es ist ratsam, die Originalverpackung

(zumindest für die Garantiezeit) für den Versand der

Maschine an autorisierte Servicezentren für die Reparatur

Wenn die Maschine in Betrieb ist, kann der Kontakt

mit der Ausgabegruppe D, der Dampanze O und

dem Metallteil des Kapselhalters I zu Verbrennun-

DE EIN- UND AUSSCHALTEN

Vor dem Einschalten der Maschine den Füllstand im Wassertank

überprüfen; wenn nötig, Wasser hinzufüllen, wie beschrieben.

Die Tropfschale jedes Mal ausleeren und abspülen, wenn der

Wassertank befüllt wird.

Um die Maschine einzuschalten, die Taste drücken, bis sie

Die Symbole auf dem Kreisring leuchten nach und nach auf und

zeigen den Anstieg der Temperatur im Thermoblock an.

Nach einigen Minuten zeigt die Maschine das Erreichen der Be-

triebstemperatur an. Dabei leuchtet das Symbol der Ausgabetaste

auf und es ertönt ein kurzer Signalton.

Wenn das dreieckige Symbol

aueuchtet und ein intermittie-

render Signalton ertönt, im Kapitel PROBLEMLÖSUNG nachlesen.

ANMERKUNG: Bei der ersten

Verwendung nach einem

längeren Nichtgebrauch,

wird empfohlen, ein paar

Tassen Wasser ohne Kapsel

Um die Maschine auszuschal-

bis die Frontblende erlischt; es

empehlt sich, das Netzkabel

niemals aus der Steckdose zu

ziehen, wenn die Maschine

Die Maschine ist auf Umweltfreundlichkeit und einen reduzierten

Stromverbrauch bei Nichtgebrauch ausgelegt.

Wenn sie nicht in Verwendung ist, schaltet sie sich nach 30

Minuten automatisch aus.

5 Minuten vor dem automatischen Ausschalten blinkt die Taste

. Wenn Sie möchten, dass die Maschine eingeschaltet bleibt,

drücken Sie die Taste.66

DE ZUBEREITUNG VON KAFFEE Die Maschine X7.1 ist ausschließlich für die Verwendung von Iperespresso-Kapseln von illy ausgelegt.

- Die Kapseln sind für eine Dosis konzipiert und

dürfen nicht für die Ausgabe von zwei Tassen Kaee

- Aus Sicherheitsgründen unterbricht die Maschine

die Ausgabe automatisch nach etwa einer Minute.

- Denken Sie daran, die Tropfschale regelmäßig zu

leeren und zu reinigen.

Für die Zubereitung von Kaee wie folgt vorgehen:

• Den Kapselhalter nach links drehen und aus der Ausgabegruppe

• Die Kapsel, wie in der Abbildung gezeigt, einlegen.

ANMERKUNG: Die Kapsel muss sich einfach einlegen las-

sen; andernfalls müssen Sie sie herausziehen und korrekt

ANMERKUNG: Die Kaeeausgabe erfolgt ein paar Sekun-

den nach dem Drücken der Taste; das ist normal für den

Betrieb der Maschine.

• Den Kapselhalter in die Ausgabegruppe einsetzen; den Gri nach

rechts drehen, bis er einrastet.

• Sicherstellen, dass die Kaeetaste

• Die Kaeetaste drücken und wieder loslassen; die Maschine

gibt die programmierte Kaeemenge aus. Um die Kaeeausga-

be vorzeitig zu stoppen, neuerlich die Taste drücken.

Um noch mehr Kaee auszugeben, die gebrauchte Kapsel ent-

fernen und die eben beschriebenen Vorgänge wiederholen.67

DE EINSTELLUNG DER KAFFEEMENGE IN DER TASSE Die Maschine X7.1 ermöglicht die Ausgabe einer voreingestellten Kaeemenge: Es muss nur die Kaeetaste gedrückt werden und die Maschine stoppt bei der gespeicherten Menge. Ist die Menge nicht die

gewünschte Menge, lässt sich manuell eine neue Kaeemenge speichern.

Speichern einer neuen Kaeemenge:

• Eine Kapsel in den Kapselhalter einlegen und diesen in die Ausgabegruppe einsetzen.

• Eine Tasse unter den Kapselhalter stellen.

• Die Kaeetaste drücken und gedrückt lassen.

• Wenn die gewünschte Menge erreicht ist, die Kaeetaste loslassen.

• Die Maschine hat nun die neue Kaeemenge gespeichert.

Außerdem lässt sich die Kaeemenge bei jeder Ausgabe ohne Änderung der gespeicherten Einstellungen über die manuelle Ausgabe

• Die Kaeetaste 3 Sekunden lang drücken, die Maschine gibt den Kaee aus.

• Wenn die gewünschte Menge erreicht ist, die Kaeetaste neuerlich drücken, um die Ausgabe zu stoppen.

• Mit diesem Vorgang speichert die Maschine nicht die ausgegebene Menge und die erhaltene Menge betrit nur die jeweilige Ausgabe.68

DE ZUBEREITUNG VON CAPPUCCINO Die Dampanze, mit der die Maschine ausgestattet ist, ermöglicht das Aufschäumen von Milch, um eine oder mehrere Tassen Cappuccino zuzubereiten.

Eine oder mehrere Tassen Kaee nach der Anleitung im vorhergehenden Abschnitt zubereiten. Die Milch wie folgt aufschäumen:

ANMERKUNG: Während der

Dampfausgabe blinkt die

Frische Milch aus dem Kühl-

schrank in einen geeigneten

Behälter (vorzugsweise aus

ANMERKUNG: Für ein opti-

males Ergebnis: 75 ml kalte

Vollmilch aus dem Kühl-

schrank in einen Behälter

(vorzugsweise aus Metall)

gießen und die Dampanze

maximal 25 Sekunden in die

Die Dampftaste drücken;

das Dampfsymbol auf dem

Kreisring leuchtet auf, um anzu-

zeigen, dass sich die Maschine

für die Dampunktion aufheizt.

Wenn die Maschine die

Betriebstemperatur erreicht,

schaltet sich die Taste

In dieser Phase gibt die Maschi-

ne einen Signalton ab.

Einen geeigneten leeren Behäl-

ter (vorzugsweise aus Metall)

unter die Dampanze stellen

und die Taste drücken, um

das restliche Wasser abzulassen;

wenn nur Dampf herauskommt,

neuerlich die Taste drücken.

Die Dampanze vollständig in die Milch tauchen.

Die Taste drücken und warten, bis sich Schaum bildet.

Wenn das gewünschte Ergebnis erreicht ist, neuerlich die Taste

Nach jedem Gebrauch empehlt es sich, die Dampanze sorgfältig

von Milchrückständen zu reinigen:

• Ein paar Sekunden lang die Taste drücken.

• Anschließend neuerlich die Taste drücken.

• Ein paar Minuten warten, bis sie abkühlt.

• Den äußeren Teil Z herausziehen und unter ießendem Wasser

• Den inneren Teil X mit einem feuchten Tuch reinigen.

ANMERKUNG: Die beiden Teile des Dampanzen-Endstücks

können auch in der Spülmaschine gereinigt werden. In

diesem Fall auch den inneren Teil vom Metallrohr abzie-

hen. Nach der Reinigung den inneren Teil X am Dampfrohr

bis zum Anschlag einstecken, danach das äußere Rohr Z

- Der Kontakt mit dem Dampf und der Dampanze führt zu schweren Verbrennun-

- Wenn die Dampanze ca. 5 Minuten nicht verwendet wird, schaltet die Maschine

automatisch wieder auf Kaeeposition um; eine Minute vor dieser Umschaltung

. Sollte man noch Dampf abgeben wollen, die Taste drücken.

- Während der Aufheiz- und Dampfphase führt die Maschine Heizvorgänge im

Thermoblock durch, die zu leichten Dampfaustritten unten aus dem Kapselhalter

führen können: Deshalb sollte man Acht geben, sich in diesem Bereich nicht an

der Maschine zu verbrennen.69

DE HEISSWASSER-ZUBEREITUNG Die Dampanze mit der die Maschine ausgestattet ist, ermöglicht auch die Ausgabe von Wasser für die Zubereitung von Früchte- und Kräutertees.

Sicherstellen, dass die Kaeetaste leuchtet.

Die Dampanze von eventuel-

len Milchrückständen reinigen.

Einen Metallbehälter unter die

Die Dampftaste mindes-

tens 3 Sekunden drücken.

Die Maschine beginnt mit der

Ausgabe von Heißwasser, die

Dampftaste blinkt schnell.

Neuerlich die Dampftaste

drücken, sobald die gewünsch-

te Wassermenge erreicht ist.

ZUBEREITUNG EINES KAFFEES NACH DER DAMPFAUSGABE Es ist sehr wichtig, zu vermeiden, direkt nach der Dampfausgabe einen Espresso zuzubereiten, weil das vom Thermoblock erzeugte Wasser zu heiß ist und den Geschmack des Kaees beeinträchtigt.

Aus diesem Grund ist die Kaeetaste deaktiviert, wenn die Temperatur des Thermoblocks zu hoch ist.

Um zum Kaeemodus zurück-

zukehren, die Kaeeausgabe-

taste drücken und warten, bis

sich die Taste einschaltet;

während dieser Abkühlphase

(ca. 10 Minuten) blinkt das Tas-

sensymbol auf dem Kreisring.

Um die Maschine schneller

wieder in den Kaeemodus

zurückzubringen (ca. 1 Minute),

• Einen Metallbehälter unter

die Dampanze stellen.

• Die Dampftaste min-

destens 3 Sekunden gedrückt

Es wird eine programmierte

Menge an Heißwasser ab-

gegeben; am Ende stoppt die

Ausgabe automatisch.70

1. Wenn das Symbol auf dem Kreisring blinkt (1 x Blinken alle zwei Sekunden) muss die Entkalkung durchgeführt werden. Der Zyklus sieht 2 Phasen vor: Eine Entkalkungsphase

(Dauer ca. 14 Minuten) und eine Spülphase (Dauer ca. 3 Minuten).

2. Die Bildung von Kalk ist die natürliche Folge der Nutzung der Maschine. Die Maschine ist mit einem automatischen Programm ausgestattet, das die Reinigung optimiert und Kalk-

rückstände aus dem Inneren der Maschine entfernt. Wenn keine Entkalkung durchgeführt wird, können Kalkablagerungen zu Fehlfunktionen führen, die nicht unter die Garantie

3. Für das Entkalken die Hinweise im entsprechenden Kapitel dieses Handbuchs beachten. Verwenden Sie nur Entkalkungsprodukte für Espressomaschinen, die entsprechend der

Bedienungsanleitung des Produkts zur Verdünnung aufgelöst wurden.

4. Sollte es während der Entkalkung zu einem Stromausfall kommen, startet der Zyklus nach der Wiederherstellung der Stromversorgung an der Stelle, wo er unterbrochen wurde.

Schalten Sie die Maschine aus. • Den Wassertank herausziehen und mit 1 Liter Wasser befüllen (bis

zum max. Füllstand). Kapsel und Kapselhalter herausnehmen.

• In den mit Wasser befüllten Tank die Entkalkungslösung gießen

und umrühren, bis sie sich vollständig aufgelöst hat.

• Um den Vorgang zu erleichtern, wird empfohlen, das Endstück

der Dampanze abzunehmen.

• Einen Behälter mit einer Kapazität von mindestens 1 Liter unter

die Ausgabegruppe und die Dampanze stellen.

Die Maschine einschalten: Innerhalb von 15 Sekunden nach dem

Einschalten die Taste drücken und gedrückt halten, bis 4

Signaltöne (3 kurze Töne und 1 langer Ton) abgegeben werden.

Die Taste loslassen.

: Die Maschine ist bereit für den Start des

1 Mal die Taste drücken, um den Entkalkungszyklus zu

Die Tasten und blinken abwechselnd. Die Maschine gibt

abwechselnd Wasser aus der Ausgabegruppe und aus der Dampf-

lanze ab (Dauer 14 Minuten).

ANMERKUNG: Es ist möglich, den Zyklus durch Drücken

vorübergehend zu unterbrechen. Erneut die

drücken, um den Zyklus wieder fortzusetzen.71

Ein längerer Signalton zeigt

das Ende der Entkalkungsphase

an. Nun müssen die Kreisläufe

gespült werden, um eventuelle

Rückstände der Entkalkungs-

lösung zu beseitigen. Die Taste

• Den Wassertank herausnehmen und sorgfältig waschen. Mit 1

Liter frischem Wasser bis zum max. Füllstand befüllen.

• Den Behälter mit einer Kapazität von mindestens 1 Liter ent-

leeren und erneut unter die Ausgabegruppe und die Dampanze

um den Spülzyklus zu starten.

blinken abwechselnd.

Die Maschine gibt abwechselnd

Wasser aus der Ausgabegruppe

und aus der Dampanze ab

Ein Signalton zeigt das Ende der

DE REINIGUNG UND WARTUNG Die Reinigung der Maschine und ihrer Komponenten muss mindestens einmal pro Woche durchgeführt werden.

Das im Tank verblieben Wasser nicht für mehrere Tage verwenden; Den Wassertank waschen und täglich mit frischem Trinkwasser füllen.

Verwenden Sie keinen Alkohol, keine Lösungsmittel, Scheuerschwämme und/oder aggressive Chemikalien.

ACHTUNG: Trocknen Sie die Maschine und/oder ihre Komponenten nicht in einer Mikrowelle und/oder einem herkömmlichen Ofen.

Für die Reinigung der Maschine wie folgt vorgehen:

Die Maschine ausschalten und

den Stecker aus der Steckdose

Den Wassertank und den

Deckel herausziehen und unter

ießendem Wasser reinigen.

Entleeren Sie den Kapselhalter

und reinigen Sie ihn unter

• Ziehen Sie das Gitter heraus und waschen Sie es mit lauwarmem

• Entfernen Sie die Tropfschale und waschen Sie sie mit lauwar-

• Ziehen Sie das äußere Ende der Dampanze heraus.

• Ziehen Sie das innere Teil der Dampanze aus dem Metallrohr

• Nachdem Sie die beiden Komponenten voneinander getrennt

haben, waschen Sie sie separat mit lauwarmem Wasser.

• Nachdem Sie die Komponenten gewaschen haben, bringen Sie

den inneren Teil am Metallrohr an und stecken Sie dann den

ANMERKUNG: Beim Anbringen des inneren und äußere

Endstücks der Dampanze bis zum Anschlag drücken.73

DE EMPFEHLUNGEN Um einen hochwertigen Espresso zu genießen:

• geben Sie stets frisches Wasser in den Tank und leeren Sie die

Tropfschale mindestens einmal pro Woche;

• verwenden Sie vorzugsweise Wasser mit einem geringen

Kalkgehalt, um Ablagerungen in der Maschine zu reduzieren;

• verwenden Sie vorgewärmte Tassen.

GARANTIEEINSCHRÄNKUNGEN Die Garantie deckt keine Mängel ab, die verursacht wurden durch:

• nur unregelmäßige Entkalkung;

• Betrieb mit einer anderen Spannung als auf dem Typenschild an-

gegeben (siehe Kapitel TEILE DER MASCHINE);

• unsachgemäße oder nicht bestimmungsgemäße Verwendung;

• intern am Gerät vorgenommene Änderungen.

Die Garantie deckt nicht die Kosten für die Reparatur von

Maschinen, die von nicht autorisierten Servicezentren verändert

Diese Kosten gehen vollständig zu Lasten des Kunden.

• die Tropfschale nicht in die Spülmaschine zu geben;

• den Boden der Innenseite der Tankhaltesäule stets trocken zu

Die Nichtbeachtung dieser Punkte kann zu Geräteproblemen

führen, die nicht unter die Garantie fallen.

Es ist ratsam, die Originalverpackung (zumindest für

die Garantiezeit) für den eventuellen Versand der

Maschine an autorisierte Servicezentren aufzubewah-

ren. Schäden, die durch den Transport ohne ordnungs-

gemäße Verpackung verursacht werden, fallen nicht

Entsorgung von gebrauchten Elektro- und Elektronikgeräten durch

Privatpersonen in der Europäischen Union.

Das für dieses Produkt verwendete WEEE-Symbol weist darauf hin, dass

es nicht zusammen mit anderen Haushaltsabfällen entsorgt werden darf,

sondern getrennt entsorgt werden muss.

Der Privatbenutzer hat die Möglichkeit, das alte Gerät bei Kauf eines

neuen Gerätes gratis beim Händler abzugeben.

Für weitere Informationen darüber, wo Sie Ihre Altgeräte entsorgen

können, empfehlen wir Ihnen, sich an Ihre örtliche Gemeinde, Ihren ört-

lichen Entsorgungsdienst oder an das Geschäft zu wenden, in dem Sie

das Produkt gekauft haben. Es liegt in der Verantwortung des Benutzers,

das Produkt gemäß den geltenden Vorschriften zu entsorgen. Eine

Nichteinhaltung der gesetzlichen Bestimmungen kann geahndet werden.

Die ordnungsgemäße Entsorgung dieses Produkts trägt zum Schutz der

Umwelt, der natürlichen Ressourcen und der menschlichen Gesundheit

DE PROBLEMLÖSUNG PROBLEM ABHILFE Ich drücke auf die Taste , aber sie leuchtet

Überprüfen Sie die Stromversorgung; überprüfen Sie den Zustand der Schutzschalter des häuslichen Stromnetzes.

Die Maschine gibt keinen Kaee ab.

Folgende Schritte ausführen:

- Füllen Sie den Tank mit Wasser; stellen Sie sicher, dass er vollständig eingesetzt ist.

- Nehmen Sie den Kapselhalter von der Ausgabegruppe.

- Warten Sie, bis die Taste

eingeschaltet ist (Maschine bereit für die Ausgabe).

- Einen Behälter unter die Ausgabegruppe stellen und die Kaeeausgabetaste drücken.

- Ein paar Sekunden lang Wasser ausgeben.

- Die Ausgabe unterbrechen

- Eine neue Kapsel in den Kapselhalter geben und diesen in die Ausgabegruppe einsetzen; mit der Kaeeausgabe fortfahren.

Ich drücke die Taste

und die Maschine gibt

keinen Dampf ab. Es tritt Dampf aus, aber die

Milch schäumt nicht auf.

Fall a) Wenn das Dampfsymbol auf dem Kreisring eingeschaltet ist, warten, bis sich die Dampftaste einschaltet.

Fall b) Wenn das Dampfsymbol auf dem Kreisring nicht eingeschaltet ist, die Dampftaste drücken und warten, bis sich die Dampftaste einschaltet.

Mögliche Verstopfung des Auslaufs: Schalten Sie die Maschine aus; warten Sie, bis sie abgekühlt ist (mindestens eine Stunde); entfernen

Sie eventuelle Verstopfungen aus den Austrittsönungen der Dampanze.

Wasserverlust aus der Gruppe während der

Geben Sie eine neue Kapsel in den Kapselhalter; setzen Sie diesen ein, indem der Gri bis zur Einrastposition gedreht wird, und fahren Sie mit der

Schnelle akustische Impulse und blinkendes

Folgende Schritte ausführen:

- Schalten Sie die Maschine aus.

– Befüllen Sie den Wasserbehälter.

- Stellen Sie einen Behälter unter die Dampanze und drücken Sie die Taste

- Schalten Sie die Maschine ein und warten Sie ca. 10 Sekunden, bis sich die Taste

Schnell blinkendes Dreiecksymbol

Den Entkalkungszyklus durchführen

Wasser tritt im Inneren der Maschine aus Schalten Sie die Maschine aus und ziehen Sie den Stecker aus der Steckdose.

Wasseraustritt aus dem Tank nach dem Befüllen Leeren Sie den Wassertank und drücken Sie auf die transparente Gummidichtung des Einrastventils im Inneren des Tanks.

Während den ersten Momenten der Ausgabe

treten Kaeetropfen aus der Kapsel aus

Ein eventuelles Tröpfeln während der ersten Sekunden der Ausgabe ist als normal anzusehen.

Anm.: Wenn das Problem weiterhin besteht, wenden Sie sich an eine autorisierte Servicestelle.75

TECHNISCHE GEGEVENS 113

duktionen blinker knappen
