用户手册 X3 ILLY

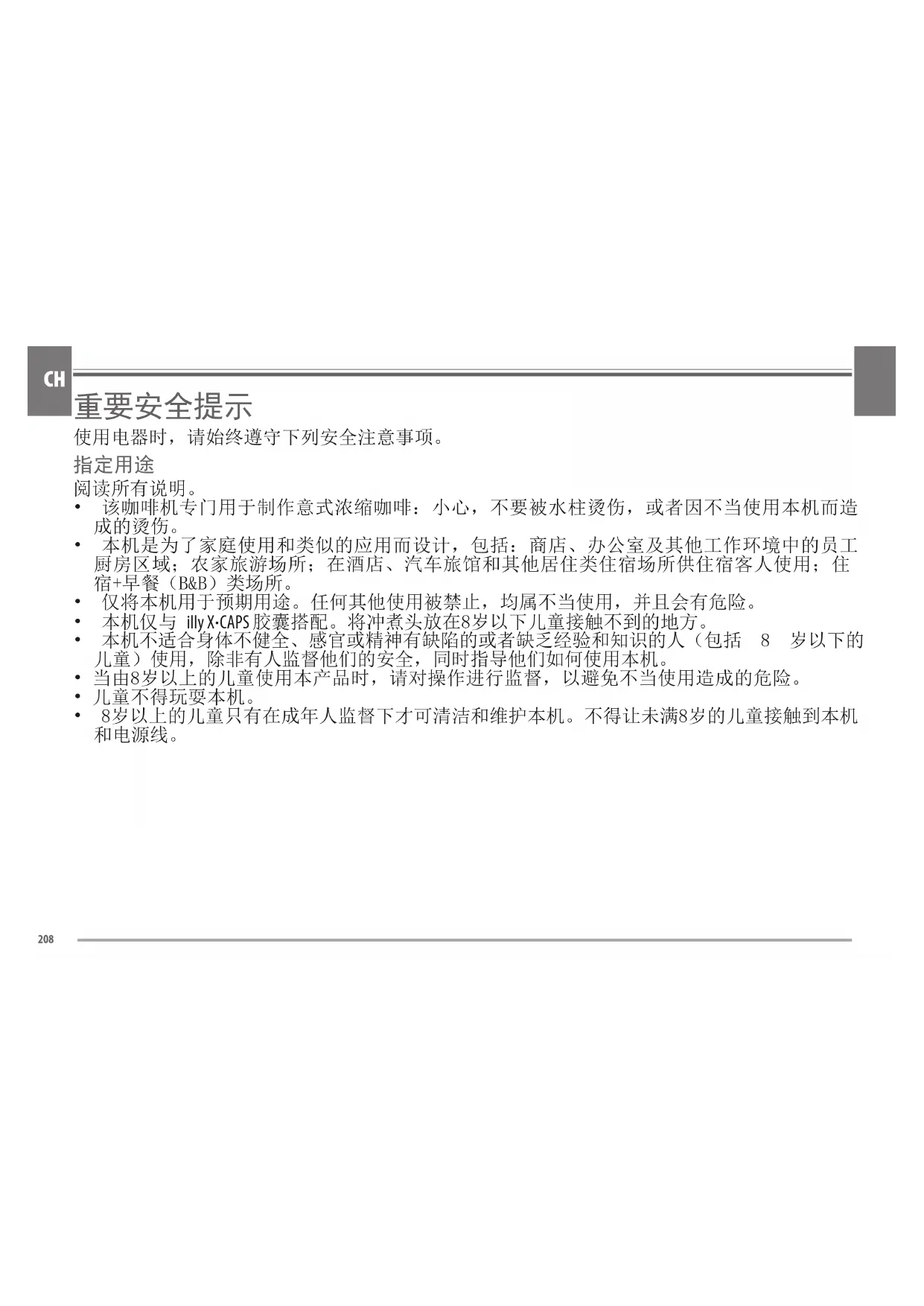

使用电器时，请始终遵守下列安全注意事项。

指定用途

阅读所有说明。

• 该咖啡机专门用于制作意式浓缩咖啡：小心，不要被水柱烫伤，或者因不当使用本机而造成的烫伤。
• 本机是为了家庭使用和类似的应用而设计，包括：商店、办公室及其他工作环境中的员工厨房区域；农家旅游场所；在酒店、汽车旅馆和其他居住类住宿场所供住宿客人使用；住宿+早餐（B&B）类场所。
• 仅将本机用于预期用途。任何其他使用被禁止，均属不当使用，并且会有危险。
• 本机仅与illyX-CAPS胶囊搭配。将冲煮头放在8岁以下儿童接触不到的地方。
• 本机不适合身体不健全、感官或精神有缺陷的或者缺乏经验和知识的人（包括 8 岁以下的儿童）使用，除非有人监督他们的安全，同时指导他们如何使用本机。
• 当由8岁以上的儿童使用本产品时，请对操作进行监督，以避免不当使用造成的危险。
• 儿童不得玩耍本机。
• 8岁以上的儿童只有在成年人监督下才可清洁和维护本机。不得让未满8岁的儿童接触到本机和电源线。

CH

- 切勿触摸热表面。从本机流出的水/咖啡可能会造成烫伤。

- 本机只能在室内及免受外部气候影响的场所使用。

- 为防止火灾、电击或人员受伤，请勿将电源线、插头或机身浸泡在水或任何其他液体中。

- 切勿将本机放在电气灶或煤气灶上，且切勿放入烘烤炉内。

- 不使用本机时，请拔掉插头。

- 拔下插头之前，请确保分配按钮已关闭。

- 只有使用本机时才需将其打开。使用后，必须同时按下两个分配按钮至少 2 秒才能将其关闭，并且必须从插座上拔下插头。

- 使用非制造商推荐的配件，可能导致火灾、电击或人员受伤。

- 切勿让电源线从工作台面或桌面上垂下。请勿通过拉拽电源线拔出插头，切勿用湿手触碰插头。

- 请勿用电缆携带或拉扯设备。

- 为降低受伤风险，请勿让电源线从工作台面或桌面上垂落下来，以免儿童拉扯或被无意绊倒。

- 如果电源线或插头损坏，或者本机出现运行故障或已受到任何性质的损坏，切勿使用本机。请将本机送到距离最近的授权服务中心进行检查、维修或者验证其正确运行。

- 若发生火灾，请使用二氧化碳（CO2）灭火器。切勿使用水或干粉灭火器。

- 仅将本机用于预期用途。

CH

机器的安装

• 仔细阅读说明。
• 切勿将设备安装在温度低于或等于 5^ C （如果水结冰，设备可能会损坏）或高于 40^ C 的环境中。
• 检查所接入电压是否符合本机参数铭牌上标注的要求。必须将本机连接到正确接地的电源插座上。
• 如果本机插头和电源插座不兼容，请联系授权服务中心更换一个适用类型的插头。
• 将本机放置在稳定的工作表面上，并远离水龙头和水槽。
• 拆开包装后，请在安装前检查本机是否完好。
• 请勿让儿童接触到包装机器所使用的材料。

CH

机器的清洁

- 拔下插头之前，请确保分配按钮已关闭。

- 执行清洁操作之前，请从供电系统上拔下本机插头。

- 清洁前请等待机器冷却。

- 将水箱（9）向上推并向外旋转，将其取出。

- 用湿布清洁机身和配件，然后用柔软的干布擦干。请勿使用清洁剂。

- 请勿使本机受到水流喷射，或将其整体或部分浸入水中。

- 建议每天清洗水箱和水箱盖，并注入新鲜的饮用水。

- 建议至少每周清洁一次与食物直接接触或可能接触到废水或飞溅物的其他部件（咖啡机、杯托和滴水盘）。

- 机器必须定期进行清洁、维护（参见第 230 页“清洁和维护”一章）和除垢（参见第 233 页“除垢”一章）。

- 有关清洁过程的其它信息和详细说明，请参阅“清洁和维护”一章。

机器发生故障时

• 如果电源线（10）或插头损坏，或本机显示运行故障信号或受到损坏，切勿使用本机。请将本机送到距离最近的授权服务中心进行检查或维修。
• 如果电源线（10）损坏，则其必须由制造商或授权服务中心进行更换。
• 如果发生损坏或运行故障，请关闭本机，不要擅自处理。如需任何修理，必须由制造商授权的技术服务中心执行，且要求仅使用原厂备件。
  如不遵守这些说明，可能损害本机的安全性，并导致保修权利丧失。

注意：请妥善保存本说明书。

机器的不当使用

若因未将机器接地或因不符合电气接地的相关现行法规而造成的事故，制造商均不负责。因不当、错误或不合理使用而造成的损坏，制造商均不负责。

CH

有关电源线的说明

a) 使用较短的电源线，以避免缠结或被较长的电源线绊倒。
b) 可以使用电源延长线，但是，在使用期间必须十分小心。
c) 在使用延长线的情况下:

1) 检查延长线的电功率是否等于或大于本机的电功率；
2) 如果本机采用接地型式，检查延长线是否为三线制，是否配备接地线；
3) 放置较长的电源时，不能悬挂在工作台上，以防止儿童拉扯电源线或被绊倒。

目录

本机一般操作规则....215

技术规格....216

机身部件....217

机器的安装和调试....218

制作咖啡....221

含量程序设定....226

温度程序设定....227

预输注停用和启用....228

将机器恢复出厂设置....229

清洁和维护....230

除垢 233

信号和机器状态....237

问题 - 原因 - 解决方法..... 238

保修条款....240

处理....241

本机一般操作规则

请仔细阅读本说明书和保修条款。

本机必须与接地电源正确连接。请保持机器清洁，经常清洗咖啡杯托盘、滴水收集盘、已用咖啡胶囊收集托盘和水箱。维护必须在关机的状态下进行。

重要事项：

切勿将本机或其可拆卸的组件浸入水中或放入洗碗机。

水箱中的水应定期更换。水箱无水时请不要使用本咖啡机。按照 “除垢” 一章的说明，建议至少每 2 个月使用一次意式浓缩咖啡机专用除垢产品。

注意：该机器仅与 illyX-CAPS 胶囊搭配。

技术规格

机身材质：ABS

热交换器材料：不锈钢

水箱容量：0.8 升

咖啡胶囊收集托盘容量：8 粒胶囊

泵：19 bar

重量（不含包装）：3,4 kg

电源：220-240 V，50-60 Hz

额定功率：1400 W，具有“省电”功能

尺寸（宽 x 深 x 高）（mm）：100x345x245

制造商保留对机器做出更改或改进的权利，恕不事先另行通知。

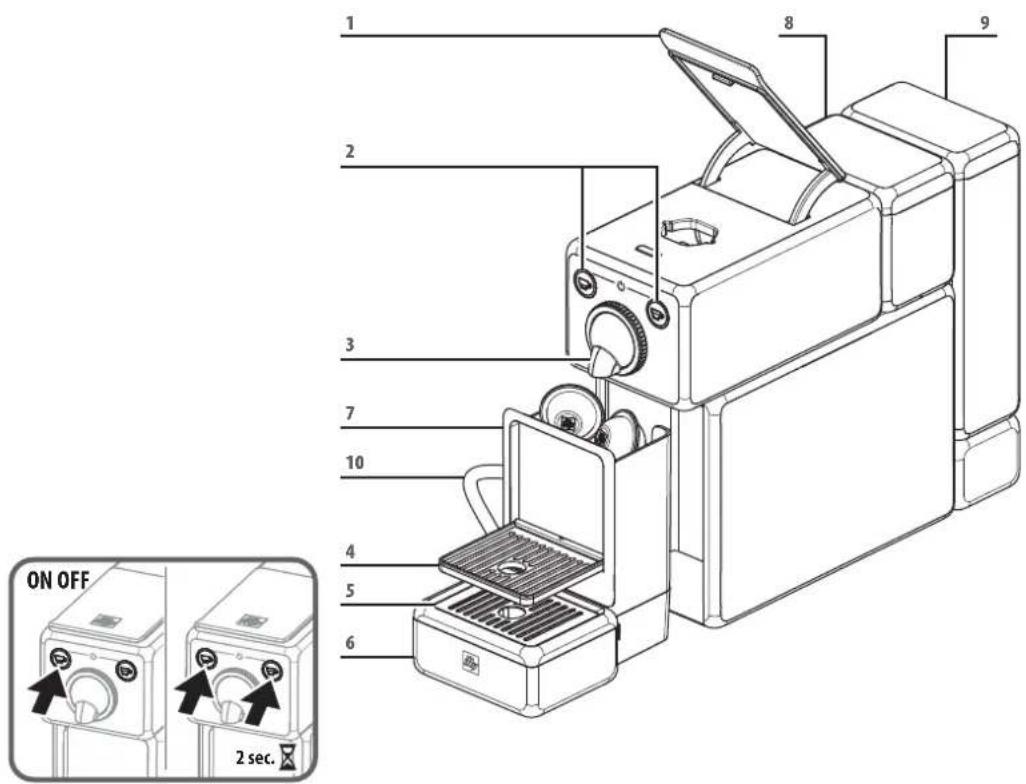

机身部件

1 咖啡胶囊隔舱打开/闭合架
2 冲泡按键：

短浓缩咖啡
长浓缩咖啡

3 咖啡流出口

4 杯托表面
5 杯托表面
6 滴水盘
7 用过的胶囊收集盘
8 胶囊容器
9 水箱
10 电源线

要打开机器，请按下两个分配按钮中的一个。要关闭机器，请同时按下两个分配按钮至少 2 秒钟。

CH

机器的安装和调试

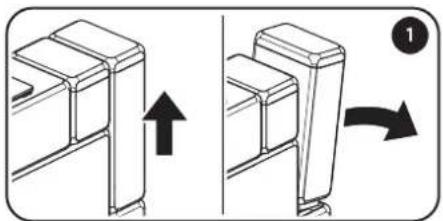

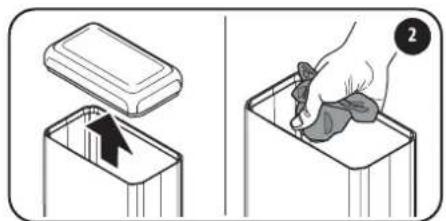

向上推动并向外旋转，将水箱拆下。拆下水箱盖。

在水箱中加入 0.8 升新鲜饮用水，然后重新放置水箱盖。

将水箱重新插入与机器上的两个插槽相对应的位置，并朝着机器移送，直到准确钩接。检查水箱是否完全钩接。

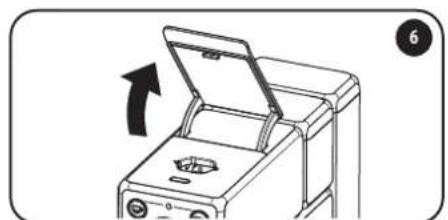

提起胶囊室打开/关闭杆，检查确认胶囊室内没有异物。

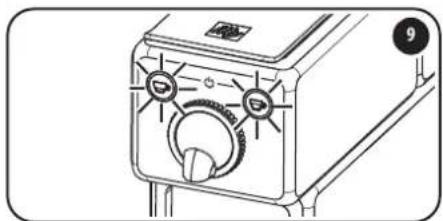

按键 📄 和 📋 闪烁：机器处于预热阶段。约

30秒后，按键和持续亮起：机器已达到冲泡的正确温度。

按下其中一个冲泡按键（或，等待出水停止。使用冲泡按键冲洗机器。

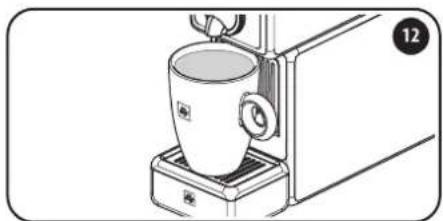

机器冲洗时至少流出 3 杯水。现在可以使用机器了。

注意：如果连续几天不使用机器，建议重复清洗水箱并冲洗机器。

注意：如果预计长时间不使用机器：关闭机器，从插座上拔下插头并清空水箱。

省电功能

如果机器保持开启状态并且未使用，约5分钟后，省电功能将启用，并且冲泡按键（和）将熄灯。重新启用机器时按下其中一个冲泡按键（或），然后等待两个按键持续亮起。现在可以使用机器了。

制作咖啡

注意：本机器的设计专为搭配 illyX-CAPS 胶囊，可呈现最佳的咖啡风味。咖啡胶囊均为一次性使用，无法提供两次咖啡冲泡。

注意：出厂设置反映了获得最佳意式浓缩咖啡的理想的容量和温度。机器还支持储存所需的咖啡杯容量和温度（请参阅“容量和温度程序设定”一章）。

注意：制作咖啡之前，请检查水箱内的水位，如有必要，注入新鲜的饮用水。

制作短咖啡

缓慢提起胶囊室打开/关杆直至停止，并检查确认内部没有用过的咖啡胶囊。

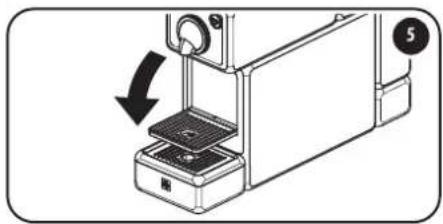

完全降低胶囊室打开/关闭杆。降低杯托表面。

注意：如果关闭困难，请重新完全打开胶囊室打开/关闭杆，然后重新关闭或清空用过的胶囊收集盘。

缓慢提起胶囊室打开/关杆直至停止，弹出用过的胶囊。胶囊自动收集在用过的胶囊收集盘中。重新降下胶囊室打开/关闭杆。

注意：如果胶囊未弹出，请重复操作或清空用过的胶囊收集盘。

使用建议

为享受高品质的咖啡，请牢记：

• 每天更换水箱中的水。
• 使用与制作相适合的胶囊类型。
• 请使用预热的厚杯，以防止咖啡过快冷却。可以通过用热水冲洗来加热杯子。
• 最好使用总硬度小于 12 法国度的水，以减少机器内部的沉积物。

要冲泡其他咖啡，请从头开始重复制作顺序。建议在冲泡 8 颗胶囊后清空用过的胶囊收集盘。

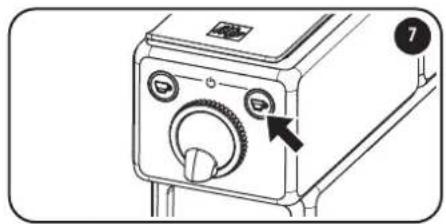

制作长咖啡

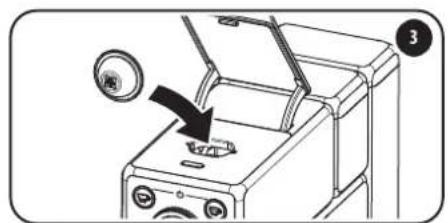

缓慢提起胶囊室打开/关杆直至停止，并检查确认内部没有用过的咖啡胶囊。

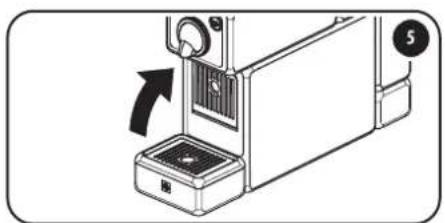

完全降低胶囊室打开/关闭杆。升高杯托表面。

注意：如果关闭困难，请重新完全打开胶囊室打开/关闭杆，然后重新关闭或清空用过的胶囊收集盘。

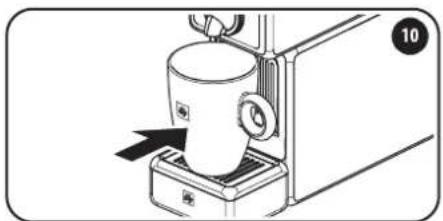

将一个大杯子或马克杯放在杯托上咖啡流出口处。

缓慢提起胶囊室打开/关杆直至停止，弹出用过的胶囊。胶囊自动收集在用过的胶囊收集盘中。重新降下胶囊室打开/关闭杆。

注意：如果胶囊未弹出，请重复操作或清空用过的胶囊收集盘。

使用建议

为享受高品质的长咖啡，请牢记：

• 每天更换水箱中的水。
• 使用与制作相适合的胶囊类型。
• 请使用预热的厚杯，以防止咖啡过快冷却。可以通过用热水冲洗来加热杯子。
• 最好使用总硬度小于 12 法国度的水，以减少机器内部的沉积物。

要冲泡其他咖啡，请从头开始重复制作顺序。建议在冲泡 8 颗胶囊后清空用过的胶囊收集盘。

含量程序设定

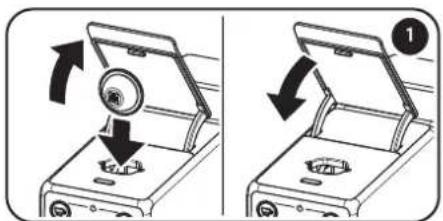

准备咖啡机以冲泡咖啡，请参阅“制作咖啡”一章第1、2、3、4、5和6点。

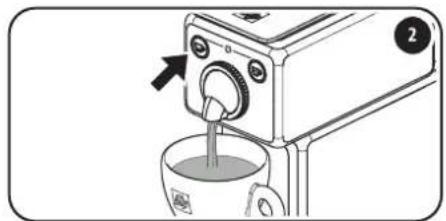

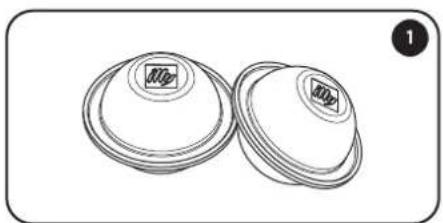

• 使用图中所示的咖啡胶囊。
• 按下并按住按键。机器将开始冲泡咖啡。达到所需含量后，松开按键。
• 现在机器已进行程序设定。下次按下按键时将冲泡刚刚存储的含量的咖啡。

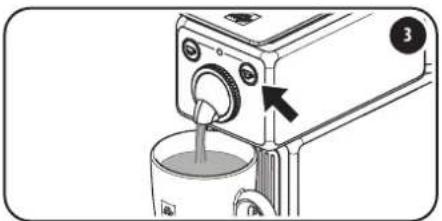

• 使用图中所示的咖啡胶囊。
• 按下并按住按键。机器将开始冲泡咖啡。达到所需含量后，松开按键。
• 现在机器已进行程序设定。下次按下按键时将冲泡刚刚存储的含量的咖啡。

出厂设置

按键 含量 杯子

25 ml 浓缩咖啡杯

50 ml 大杯子或马克杯

温度程序设定

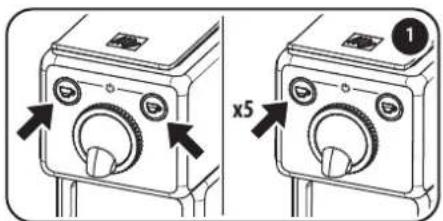

两个冲泡按键（☐ 和 ☐ 闪烁。现在可以按照第 2 点和第 3 点所述修改温度。

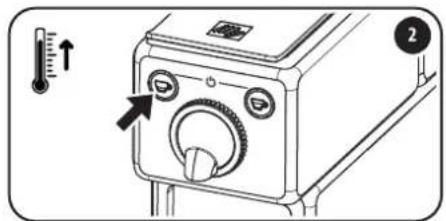

• 步骤 1 后 5 秒内，按下按键将冲泡温度提高 3^ C 。可以重复操作，直到比出厂设置提高 6^ C 。
• 新设置将在 5 秒后自动存储：冲泡按键（☐ 和 ☐ 闪烁。
• 现在机器已进行程序设定。下次按下按键或时将冲泡刚刚存储的温度的咖啡。

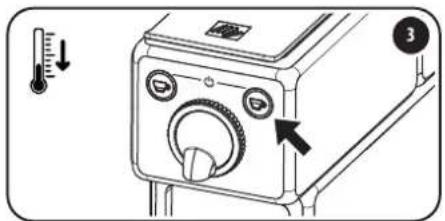

• 步骤 1 后 5 秒内，按下按键 📋 将冲泡温度降低 3°C。可以重复操作，直到比出厂设置降低 6°C。
• 新设置将在 5 秒后自动存储：冲泡按键（☐ 和 ☐ 闪烁。
• 现在机器已进行程序设定。下次按下按键或时将冲泡刚刚存储的温度的咖啡。

预输注停用和启用

注意：在出厂设置中，机器上已启用预输注。以下程序停用预输注。重复程序以重新启用机器上的预输注。

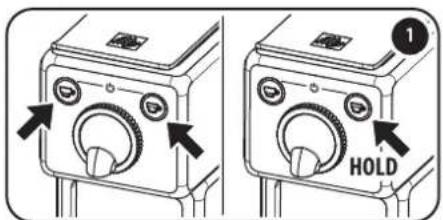

1 HOLD

打开机器时按下其中一个冲泡按键（或）。开机5秒内，按住按键。

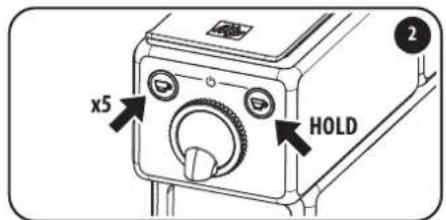

x5 HOLD

按住按键，按5次按键冲泡按键

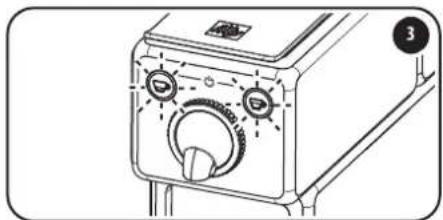

( 和 ) 开始闪烁，确认预输注已停用。

将机器恢复出厂设置

注意：以下程序将机器恢复出厂设置（容量、冲泡温度和预输注）。

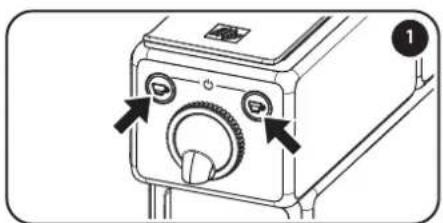

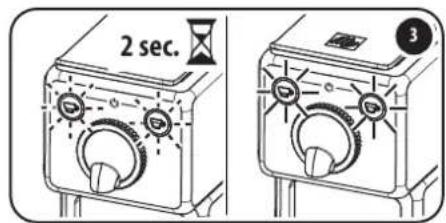

开机 5 秒内按 5 次按键 ☐。冲泡按键（

2 sec.

和）闪烁秒，然后持续亮起。

现在机器已恢复两种制作的出厂设置。

清洁和维护

2 sec. 1

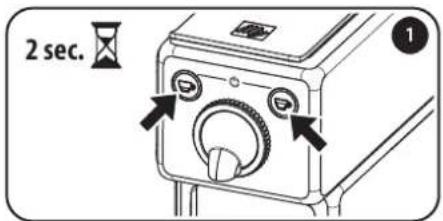

同时按下两个分配按钮（和）秒钟，关闭机器。

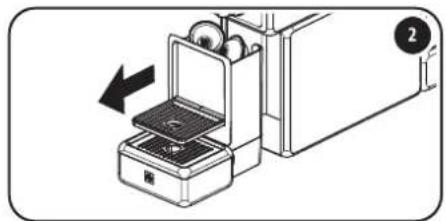

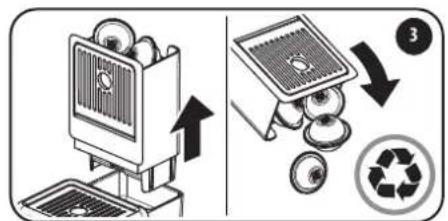

拆下机器的可拆卸前部。拆下并清空用过的胶囊收集盘。

注意：咖啡胶囊收集盘最多可容纳 8 个咖啡胶囊，因此最好定期将其清空以防止咖啡胶囊卡住。

向上推动并向外旋转，将水箱拆下。拆下水箱盖。

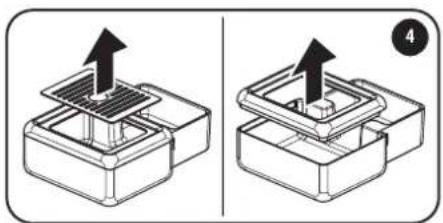

清洁机器的所有可拆卸部件（水箱、水箱盖、用过的胶囊收集盘、滴水盘和杯托表面）并用流水冲洗。

注意：请勿用洗碗机清洗机器的可拆卸部件。

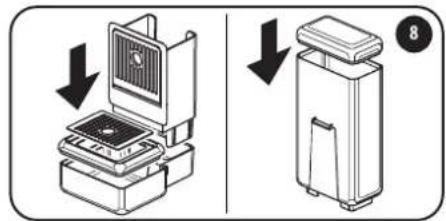

擦下可拆卸部件（水箱、水箱盖、用过的胶囊收集盘、滴水盘和杯托表面），重新组装并重新放置在机器上。

使用建议

为保持机器的正确卫生和产品的高质量，建议：

• 冲泡后立即弹出胶囊。
• 每天清洗水箱并注入新鲜的饮用水。
• 每周至少清洁一次机器及其部件。
• 最好使用总硬度小于 12 法国度的水，以减少机器内部的沉积物。

注意：清洁时请勿使用乙醇、溶剂、研磨性海绵和/或强效化学清洁剂。清洁时仅使用湿布和非研磨性清洁剂。请勿在洗碗机中清洗机器或其部件。请勿在微波炉或传统烤箱中烘干机器和其部件。

保管

如果预计长时间不使用机器：

• 同时按下两个分配按钮 📋 和 🏠2 秒钟，关闭机器。
• 从插座上拔下插头。
• 清空水箱。
• 仔细清洁机器及其部件。
• 如果可能，请将机器存放在原包装中。
• 将机器放置在干燥的地方，远离灰尘并确保儿童无法触及。

注意：存放温度不得低于 2^ C ，以防止由于水冻结而损坏机器内的部件，也不得高于 35^ C 。

除垢

水垢通常会随着机器的使用而积聚，这属于正常现象。机器配有自动程序，能够达到最佳清洁效果，并可从内部清除沉积的水垢。如果分配按钮（☐ 和 ☐ 交替闪烁，则机器需要除垢。整个除垢程序持续约 14 分钟。

注意：执行除垢程序之前，请先仔细阅读所有说明，以便熟悉整个流程。如果不按本章中说明的时间和方式进行除垢操作，水垢可能会导致机器故障。

注意：如果操作未按照指示流程执行，则本机不会开始除垢程序。在这种情况下，需要关闭本机，从头开始重复执行步骤。

注意：仅能使用咖啡机专用的除垢产品。请勿使用醋、碱液、盐或甲酸，否则会损坏机器。请遵循下述程序以及除垢剂包装上的具体用量说明。

注意：切勿饮用除垢程序过程中放出的液体；只有当除垢程序完成后才能使用本机冲泡咖啡。

注意：必须按照有效法律规定处理除垢液。

在进行除垢之前，请检查：

· 机器内没有胶囊；
· 将胶囊舱开闭杆完全放下；
· 滴水盘和用过的胶囊盘是否存在并正确放置在机器中。

2 sec.

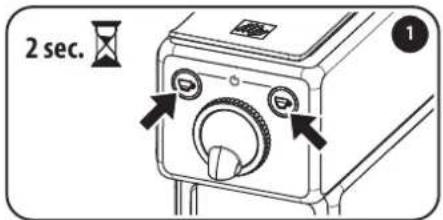

同时按下两个分配按钮（和）秒钟，关闭机器。

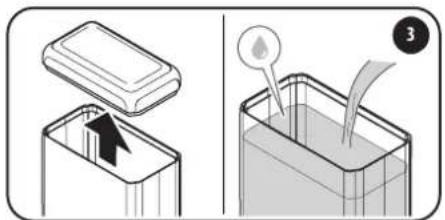

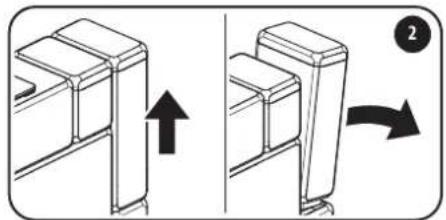

向上推动并向外旋转，将水箱拆下。取下盖了并清空水箱内的所有残留水。 在水箱中加入 0.75 升新鲜饮用水。

并清空水箱内的所有残留水。 在水箱中加入 0.75 升新鲜饮用水。

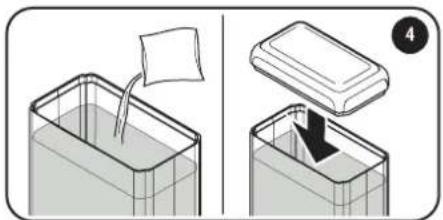

将除垢溶液溶解在水箱中的水中。装回水箱盖。

0,75 L 5

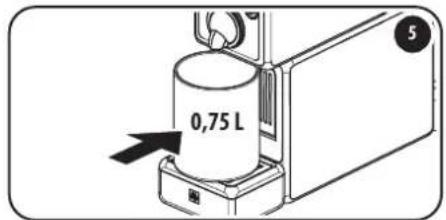

将容量至少为 0.75 升的容器放在杯托上咖啡喷嘴处。

9 sec.

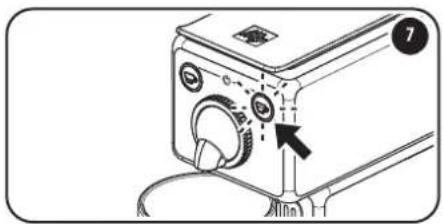

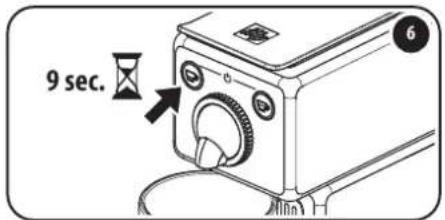

按住 ☐ 按键 9 秒钟启动机器。9 秒后按钮 ☐ 将开始闪烁。 松开 ☐ 按键。

按键闪烁。按序。本机开始出水。
按键以启动除垢程

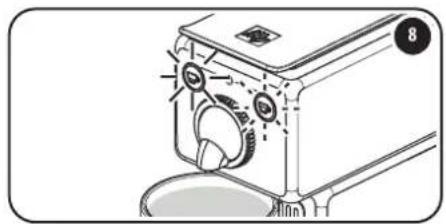

在除垢程序结束时，按钮变为常亮，而按钮则闪烁。

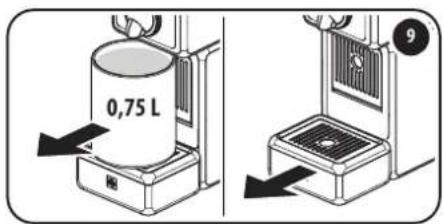

0,75 L 9

取出并清空容器和滴水盘。然后，重新定位滴水盘。

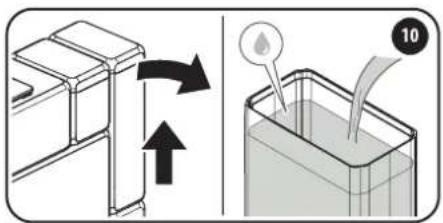

向上推动并向外旋转，将水箱拆下。拆下水箱盖。彻底清洗水箱并注入新鲜的饮用水。重新放置水箱盖。

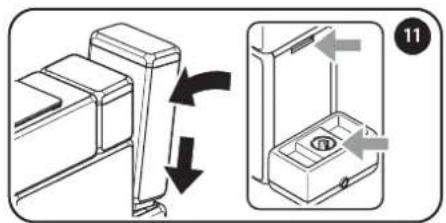

将水箱重新插入与机器上的两个插槽相对应的位置，并朝着机器移送，直到准确钩接。检查水箱是否完全钩接。

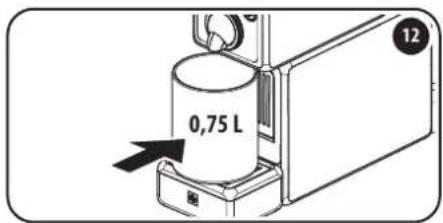

0,75 L 12

将容量至少为 0.75 L 的容器重新放置在杯托上，与咖啡机相对应。

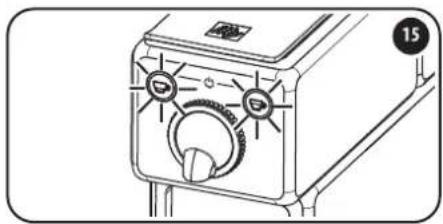

冲洗周期结束后，分配按钮（和）同
时闪烁。
取出盛水容器并清空。

等待分配按钮（和）持续亮起。
本机已准备好投入使用。

除垢：问题 - 原因 - 解决方法

故障 原因 处理方法
除垢或冲洗循环中断。	电源中断。	一旦电源恢复,循环就会自动从中断中恢复。
	本机意外关机。	在水箱中注入水,并在未装咖啡胶囊的状态下出水。
机器不再提供服务。 水箱是空的。		给水箱注水。

注意：如果问题仍然存在，请联系授权服务中心。

信号和机器状态

	两个按键均闪烁机器已启动并处于加热阶段。
	两个按键常亮机器已达到冲泡的正确温度。
	意式浓缩咖啡按键保持常亮机器正在冲泡意式浓缩咖啡。
	意式浓缩咖啡按键保持常亮机器正在冲泡意式浓缩咖啡。
	两个按键交替闪烁需要对本机进行除垢。
	意式浓缩咖啡冲泡按键缓慢闪烁机器指示已选择除垢程序。在这种状态下,水箱必须装有除垢溶液。
	意式浓缩咖啡按键快速闪烁机器指示正在进行除垢的第一阶段。机器正在输送除垢溶液。
	长浓缩咖啡按键缓慢闪烁,短浓缩咖啡按键稳定亮起机器指示除垢的第一阶段已结束。必须冲洗干净水箱并注入干净的饮用水。
	长浓缩咖啡按钮快速闪烁,短浓缩咖啡按钮稳定亮起机器指示正在进行除垢的第二阶段。机器正在输送水以冲洗回路。
	短浓缩咖啡按键快速闪烁机器存在运行故障。关机并在30秒后重新开机。如果警告再次出现,请联系授权服务中心。

问题 - 原因 - 解决方法

故障原因处理方法
机器无法启动。电源中断。		必须恢复供电。
机器不冲泡咖啡。	水箱是空的。	在水箱中注入新鲜的饮用水。
	水箱未正确插入机器。	将水箱正确放置在机器上。
	胶囊室打开/关闭杆未完全降下。	完全降低胶囊室打开/关闭杆。
	泵无法触发输送。	在没有胶囊的情况下放水,然后尝试用新胶囊再次放水。
机器噪音过大。	水箱是空的。	在水箱中注入新鲜的饮用水。
	水箱未正确插入机器。	将水箱正确放置在机器上。
开启后,水滴从饮水机中流出。机器处于预热阶段。		这不是问题。
机器冲泡咖啡的速度慢。	为不同的制剂插入了一个胶囊。	检查所使用的咖啡胶囊类型。
	可能存在水垢沉积。	执行除垢程序。
机器冲泡咖啡的速度过快。 为不同的制剂插入	了一个胶囊。	检查所使用的咖啡胶囊类型。
咖啡是凉的。 杯子没有预热。		加热咖啡杯。
按键交替闪烁。 要求执行除垢程序。		执行除垢程序。
短浓缩咖啡按键快速闪烁。 机器存在运行故障。		关闭机器,30秒后再次打开。
除垢程序不启动。 机器过热。除垢必须在机器冷却时执行。		待机器冷却后运行除垢循环。

注意：如果问题仍然存在，请联系授权服务中心。

保修条款

注意：如果未能对机器进行除垢，则水垢可能造成不属于保修范围的故障。

由于以下原因造成的故障不在保修范围内：

• 未进行定期除垢；
• 使用与参数铭牌上标注所不同的电压运行本机；
• 使用不当或未遵照说明书；
• 对机器内部进行更改。

若未经授权的服务中心对本机进行了改动，则保修不涵盖有关维修费用。

此等费用将完全由客户承担。建议：

- 请勿用洗碗机清洗机器的可拆卸部件，并保持清洁。

因不遵守这些建议而导致机器故障的情况不在保修范围内。

注意：建议保留原厂包装（至少在保修期内），以便必要时将咖啡机送到授权服务中心进行维修。因运输时未进行充分包装而造成的任何损坏不属于保修范围。

CH

处理

欧盟关于个人处理废旧电气及电子设备的说明。

该产品使用了 RAEE 符号以表示该产品不得与其它生活垃圾一起处理，而必须“单独收集”。

个人用户购买新机器时，可以一比一地将旧机免费交给经销商。

有关废弃设备收集点的更多信息，建议您与当地社区、废物处理部门或购买产品的商家联系。

用户有责任按照当地法规处理废弃设备，若不遵守相关法则可能受到处罚。

正确处理本产品将有助于保护环境、自然资源和人类健康。
