产品类型	等离子屏幕桌面支架
品牌	先锋
型号	PDK-TS01(-L)
尺寸 (长 x 高 x 深)	566 x 508 x 339 mm
重量 (仅支架)	4.0 kg
含50英寸屏幕总重	42.9 kg
含43英寸屏幕总重	35.5 kg
材质	金属
电源	不适用 (机械支架)
用途	仅室内使用，放置在平坦稳固表面
兼容性	先锋43英寸和50英寸等离子屏幕
安装	需要至少两人；建议固定在地面
维护	用柔软干布清洁；避免使用溶剂
包装内容	2个支撑柱，2个M8x20螺栓，2个M8x40螺栓，2个稳定螺栓，六角扳手
备件	可从先锋经销商处获得
安全	使用绳索和挂钩（未提供）固定于墙壁或地面以防掉落

常见问题 - PDK-TS01(-L) PIONEER

可以在PDK-TS01(-L)支架上安装哪种屏幕？

此支架专为先锋43英寸和50英寸等离子屏幕设计。请勿与其他品牌或尺寸一同使用。

是否需要将支架固定在地面上？

强烈建议使用坚固绳索和挂钩（另售）将支架固定于地面或墙壁，以防掉落风险。

安装需要多少人？

由于屏幕重量和体积，安装必须由至少两人完成。

支架的尺寸是多少？

尺寸为宽566毫米，高508毫米，深339毫米。

最大承重是多少？

支架本身重4.0公斤。搭配50英寸屏幕时总重42.9公斤，搭配43英寸屏幕时总重35.5公斤。

如何清洁支架？

使用柔软干布。请勿使用可能损坏表面的溶剂或研磨剂。

我可以在此支架上安装可选扬声器吗？

可以，此支架兼容固定在屏幕侧面或底部的先锋可选扬声器。请参阅说明书中的钻孔表。

支架附带哪些工具？

支架附带安装螺栓（M8x20和M8x40）、稳定螺栓和六角扳手。地面固定螺丝未提供。

我可以将此支架用于室外吗？

不，此支架仅限室内使用。请勿安装在热源附近或潮湿环境中。

如果缺少螺栓怎么办？

联系您的先锋经销商获取备件。请勿使用非标准螺丝，否则可能危及安全。

用户手册 PDK-TS01(-L) PIONEER

承蒙您購買先鋒產品，對此表示衷心地感謝。使用前請仔細閱讀使用說明書，並根據“使用注意事項”正確操作。閱讀完後請保存此說明書，以備日後使用。

注意安全⚠️

在本說明書中的這個標識表示錯誤的使用方法會對您及其他人帶來危險。

請特別注意仔細閱讀。

關於“安裝”

· 如果您本人覺得安裝本機有困難的話，請與銷售店聯繫。
- 對於因安裝不當、誤操作、擅自改造及天災造成的事故損傷，本公司概不負任何責任。

使用注意事項

1. 該產品為本公司等離子顯示器專用臺式支架。
2. 請不要用於指定以外的等離子顯示器的安裝、改造及其他用途。
3. 安裝不當的話會導致翻倒等事故發生，非常危險。安裝到等離子顯示器主體上時，請務必在等離子顯示器水平放置狀態下進行。
4. 放置場所

(a) 請選擇能足夠支撐支架和顯示器重量的場所。

(b) 請使放置場所保持水平、穩定並注意負荷均勻。

(c) 請勿放置於屋外及溫泉、海邊附近。

(d) 請勿放置於有振動、沖擊的地方。

1. （a）請切實依據安裝步驟，並在所有指定的位置將螺絲擰緊。顯示器安裝之後可能會出現破損、翻倒等意想不到的事故。

(b) 為了安全起見，安裝顯示器時請務必由兩個以上人員同時操作。
(c) 操作時，請關閉顯示器和外圍設備的開關，並將電源插頭從插座上拔離。

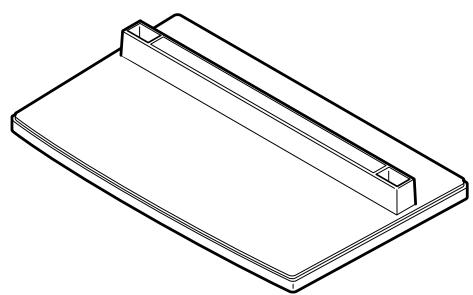

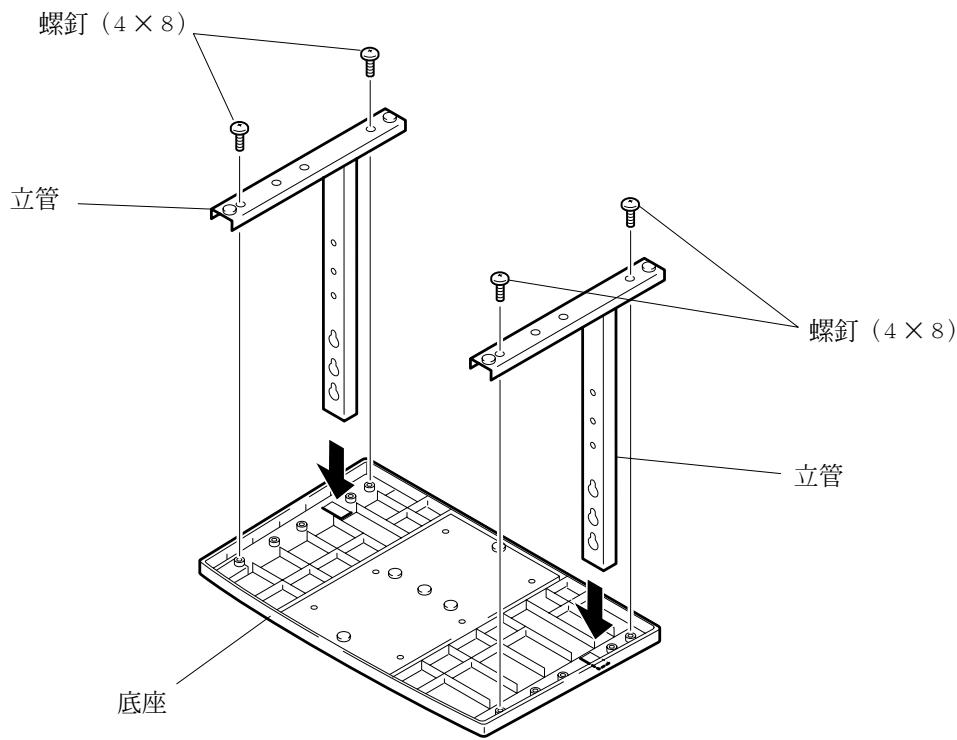

■ 組成零件的確認

1. 將底座底朝上放置。
2. 將立管插入底座。
3. 用螺釘將立管固定於底座上。

螺釘 (4×8) 立管 螺釘 (4×8) 立管 底座

2. 安装到主體上

■ 通常的安装方法

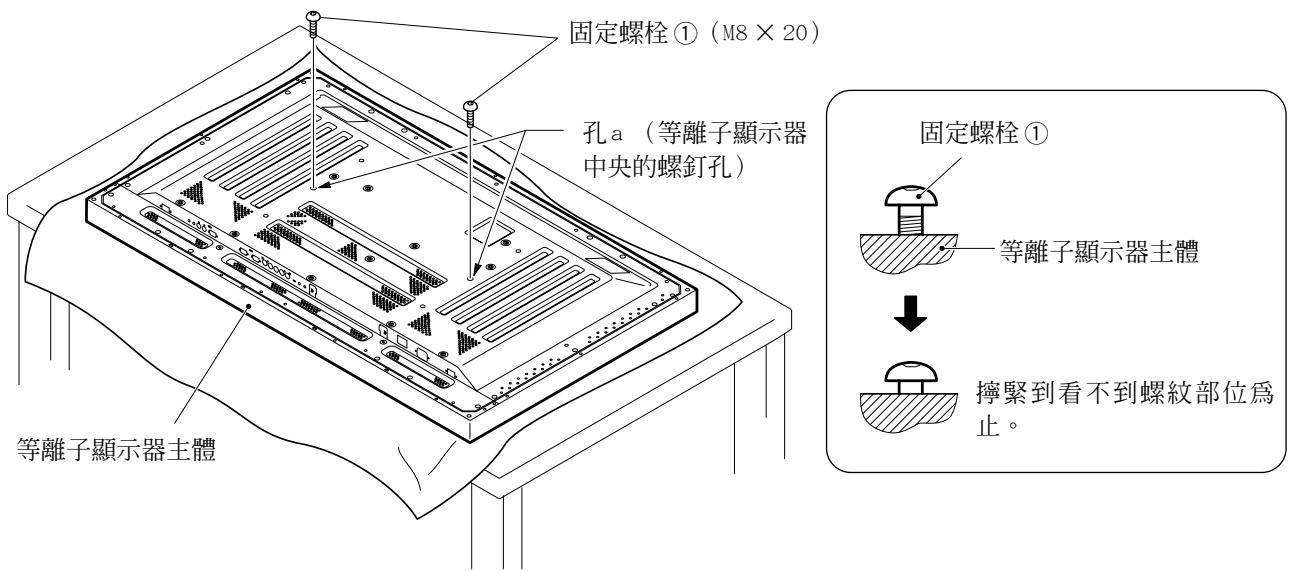

步驟1

將等離子顯示器平放在桌面上，將兩個固定安裝螺栓①（M8×20）安裝到等離子顯示器主體的孔a中。這時，應將固定螺栓①擰緊到從側面看不到螺紋部位為止。（如果將螺栓一直擰到底的話，則將無法安裝立管。）

固定螺栓①（M8×20） 孔a（等離子顯示器 中央的螺釘孔） 固定螺栓① 等離子顯示器主體 擰緊到看不到螺紋部位為 止。

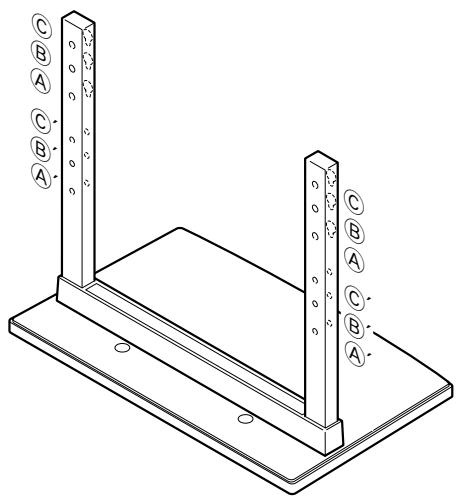

◆ 關於臺式支架側使用的立管的螺釘孔。

表．臺式支架側使用的立管螺釘孔

客戶購買的等離子顯示器	規格	支架側使用的螺釘孔
50型	通常使用時	B, B'
	主體兩側安裝選用的揚聲器時
43型	不裝選用的揚聲器	A, A'
	主體兩側安裝選用的揚聲器時
	主體下側安裝選用的揚聲器時	B, B'

注：©，©'螺釘孔是安裝單賣選用器材的螺釘孔。

步驟 2 如上表所示，將立管的孔（A或B）挂住螺栓#1#的頭部，使支架向等離子顯示器的上方滑動，直到碰到固定螺栓①。（受支架構造限制，滑動幅度在19mm以下。）

步驟 3 使用附帶的內六角扳手，用兩個固定螺栓②(M8×40)，把支架固定到等離子顯示器的主體上。（使用孔的組合為A，A'和B，B'的兩種。）

步驟 4 用附帶的內六角扳手①把固定螺栓固定好。

注意

1. 為了防止顯示器有裂紋和破損，請用鋪上襯墊。
2. 請務必將等離子顯示器主體平放在平坦的桌面上，然後進行安裝。
3. 請將螺栓垂直插入孔內，擰緊螺栓時不要過度用力。
4. 請務必將支架的螺釘孔和主體的固定螺帽相對準。
5. 使用 50 型顯示器，重量約為 40kg，因爲機體較薄，不很穩定，所以安裝以及設置時務必由兩人以上進行。

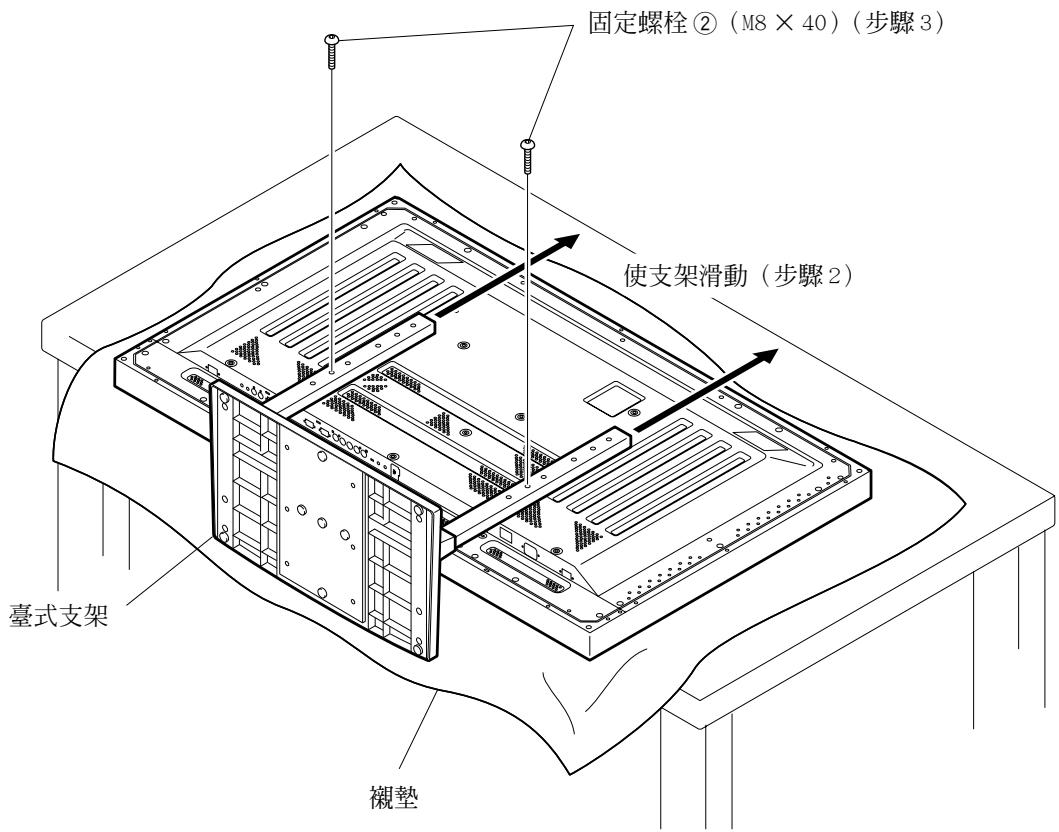

固定螺栓②（M8×40）（步驟3） 使支架滑動（步驟2） 臺式支架 襯墊

■ 將等離子顯示器的主體的包裝材料用作放置臺的安裝方法（插圖為50型顯示器）

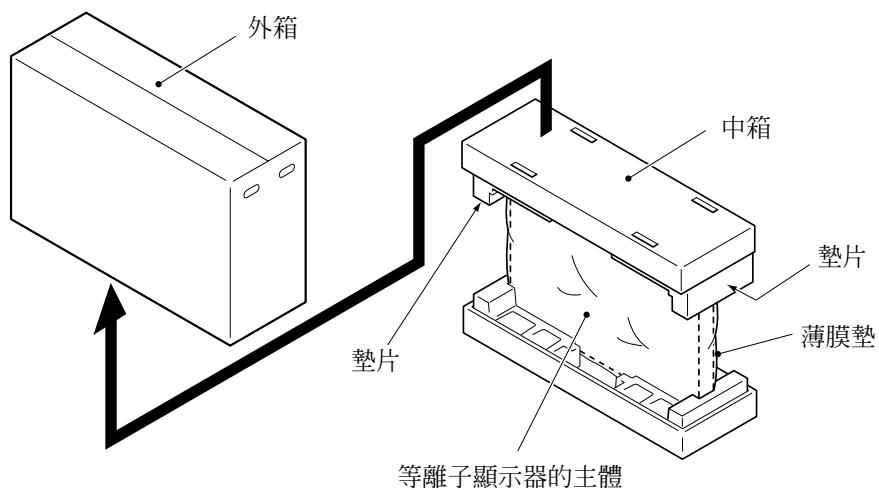

◆ 等離子顯示器的主體包裝箱的構成

外箱 中箱 墊片 墊片 薄膜墊 等離子顯示器的主體

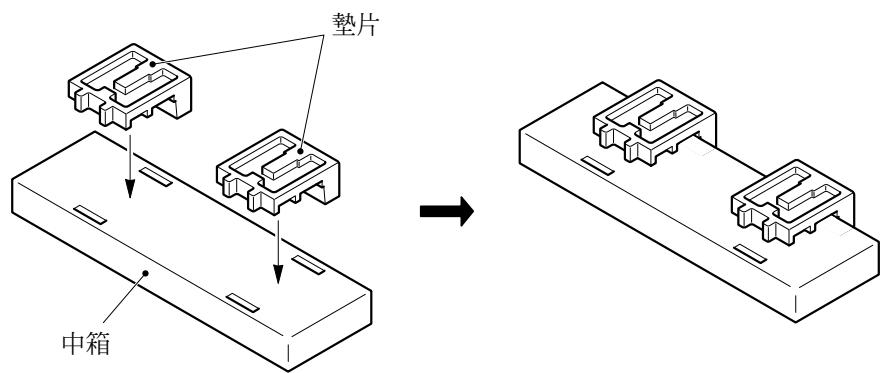

步驟 1 如上圖所示，使用中箱和墊片，製作等離子顯示器的放置臺。（墊片完全相同）

中箱 墊片

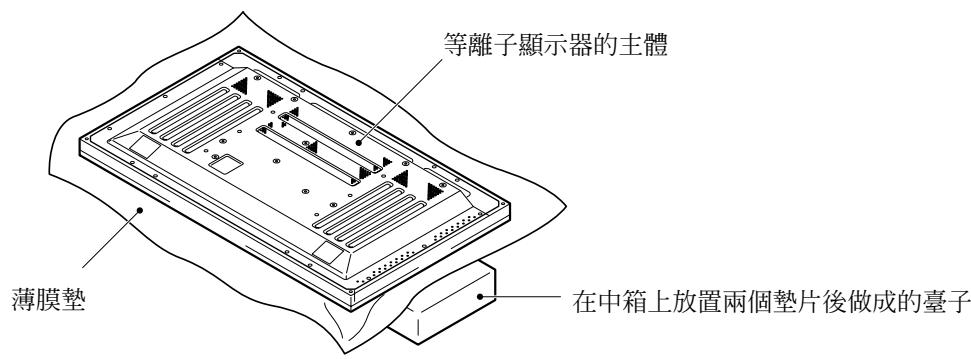

步驟 2 如下圖所示把等離子顯示器放置於墊片上。

等離子顯示器的主體 薄膜墊 在中箱上放置兩個墊片後做成的臺子

步驟 3 請按照 “通常的安裝方法” 的步驟 1\~4，把支架安裝在等離子顯示器的主體上。

3. 安装後，固定在地板上，做好防倒的準備工作

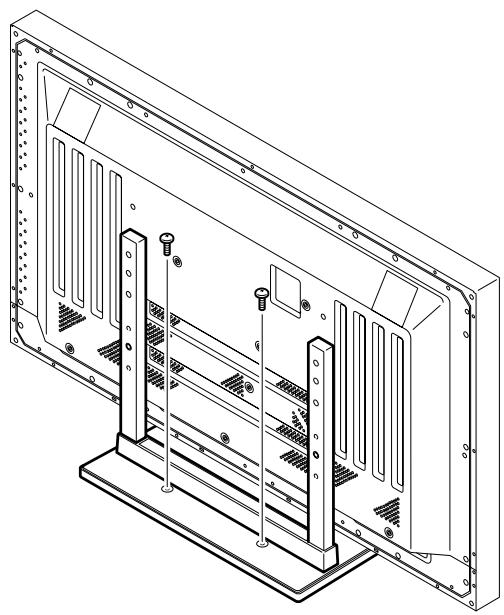

■ 固定在地板上的方法

- 使用市售螺釘固定

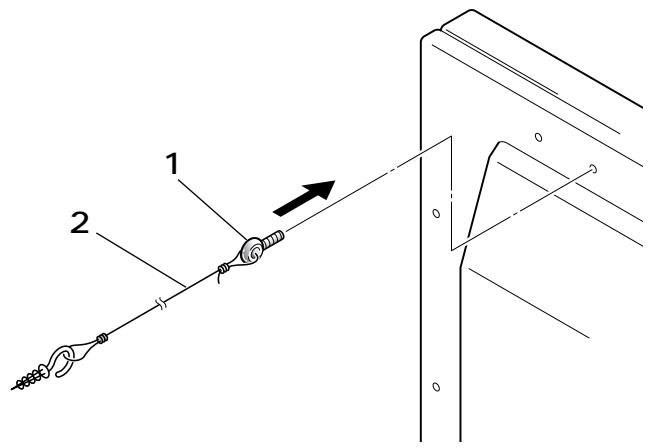

■ 防倒用螺栓的使用實例（插圖為50型顯示器）

1. 等離子顯示器上裝上本機附帶的防倒螺栓。
2. 用結實的繩子固定在牆上或者柱子上。 (操作時，請對稱側也安裝防倒用螺栓。)

繩子以及掛鉤請使用市售產品。

固定在地板上的螺釘應使用 M6 型長度 20mm 以上的螺釘。

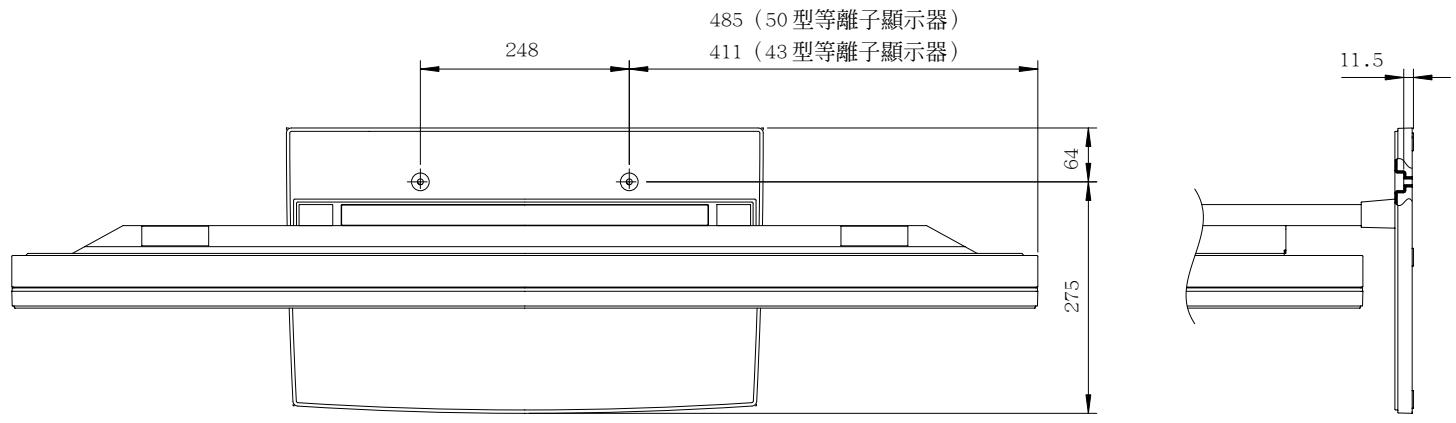

單位：mm

485（50型等離子顯示器） 411（43型等離子顯示器） 248 64 275 11.5

■ 規格

外形尺寸 566（寬）x 508（高）x 339（深）mm

質量 4.0kg
