PDK-TS30 - 电子设备支架 PIONEER - 免费用户手册

产品类型	等离子电视桌面底座
品牌	PIONEER
型号	PDK-TS30
兼容性	Pioneer PDP-608ZD / PDP-608ZDA 等离子电视
尺寸（长×高×深）	920 mm × 222.4 mm × 380 mm
净重	5.7 kg
主要材料	钢和塑料
颜色	黑色
最大承重	约 55.5 千克（兼容电视重量）
主要功能	稳定支撑，带防跌落固定，可放置于地面或架子上
包装内容	桌面盖板、左右支撑柱、防跌落带（×4）、安装螺丝（M6×20mm ×4、M5×10mm ×6、M4×10mm ×4）、使用说明书
安全	带挂钩和绑带的防跌落装置，建议墙面固定
安装	需要两人操作，工具：十字螺丝刀
保养与清洁	用柔软干布擦拭。请勿使用溶剂。
可维修性	备件可从 Pioneer 或授权经销商处获取

常见问题 - PDK-TS30 PIONEER

哪些电视与 PDK-TS30 支架兼容？

此支架专为 Pioneer PDP-608ZD 和 PDP-608ZDA 等离子电视设计。与其他型号一起使用可能导致不稳定。

如何安装 PDK-TS30 支架？

安装必须由至少两人完成。按照手册步骤：组装桌面盖板与支撑柱，固定电视，然后用防跌落带固定整体，并可选墙面固定。

支架可以放在架子上使用吗？

可以，但建议使用附带的螺丝和合适的固定件将电视固定在架子和墙上，以防倾倒。

如何防止电视跌落？

使用附带的防跌落带将电视固定在支架上，然后将支架用挂钩和绳索（未附带）固定在墙壁或稳定家具上。

安装需要什么工具？

您需要一把十字螺丝刀来拧紧螺丝。无需其他特殊工具。

支架是否附带所有必要的螺丝？

是的，包装内含 4 颗 M6×20mm 螺丝、6 颗 M5×10mm 螺丝和 4 颗 M4×10mm 螺丝，均为黑色，以及 4 条防跌落带。

我可以将此支架用于其他品牌的电视吗？

不，Pioneer 不建议与其他品牌一起使用，因为稳定性无法保证。请遵守规定的型号。

如何清洁支架？

用柔软干布擦拭。请勿使用可能损坏表面的化学品或磨蚀性产品。

PDK-TS30 支架适合户外使用吗？

不，应安装在室内，避免潮湿、过热和振动。

如果零件缺失或损坏怎么办？

请联系您的 Pioneer 经销商或售后服务部门获取替换零件。请勿尝试使用不合规的零件来安装支架。

用户手册 PDK-TS30 PIONEER

(M4× 10mm ：黑） × 4

stsndの組み立て

組み立て手順

「拉斯卡莱比是拉克和壁面的两方固定到这里」

ラック无论如何固定する方法

- Schrauben ① (M5× 10mm :schwarz） × 6

- Schrauben ③ (M4× 10mm :schwarz） × 4

Viti ① (M5× 10mm :nero） × 6

為使您熟知本機的正確操作方式，務求詳閱本「操作手冊」。

在您閱讀完手冊的內容後，請妥為保存，以備日後參考之用。

安装

如果您在安裝時遇到任何問題，請與您的經銷商連絡。
- Pioneer對於因安裝錯誤、不當使用、修改或天災所造成的任何意外或損害，恕概不負責。

重要警示

將位於設備下方的型號和序號記錄下來。

型號

序號

保留這些號碼以備不時之需。

目錄

注意 44

清點標準配件 45

組裝支架 45

接合遮光罩(限PDK-TS30A) 46

安装電漿電視 47

將本產品安裝到機架等裝置上 47

預防設備摔落 48

規格 48

尺寸圖 49

注意

本標誌在於指出：存在有可能造成人體傷害或財物損失的危險或不安全的做法。

注意

#

這個桌上支架是專為先鋒牌電漿電視(PDP-608ZD/PDP-608ZDA)所設計的。如果使用其他機種，可能會因為不穩定而造成傷害。想要獲得更進一步的資訊，請跟你購買顯示器的店家聯絡。

除了詳細的指示，請不要安裝或修改產品。除了那些指示說明，請不要將此支架安裝電漿電視，也不要修改或是另有用途。

安装位置

• 選擇一個鉤堅固，足以支撐桌上支架和顯示器的地方。
• 確認是安裝於平坦和堅固的地方。
• 切勿將本產品安裝於室外、溫泉處或沙滩附近。
• 不要將支架安裝於會震動或衝撞的地方。

組合和安裝

• 請按照裝配指示組合桌上支架，將所有螺絲穩固的栓在指定的地方。
  安裝顯示器以後，因為桌上支架沒有按照指示安裝，可能會發生幾種狀況，如設備碎裂或是翻覆的意外發生。
• 安裝顯示器時一定要有兩人或兩人以上去確認是否安裝妥當。
• 安裝以前，將顯示器和周邊設備的電源關閉，然後再將電源線插頭從插座拔除。

防止產品的翻覆造成的意外，如地震等等。請確實的量測以防止翻覆(請參閱第48頁)。

清點標準配件

請清點確定收到所有標準配件，再行組裝及安裝。

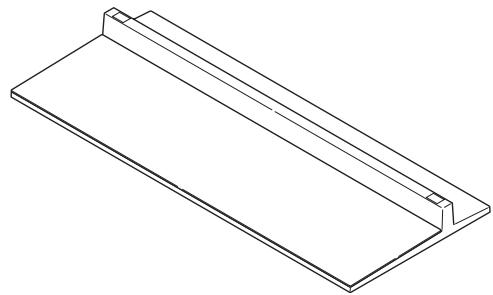

- 座板 × 1

- 遮光罩 × 1
(僅適用 PDK-TS30A)
螺絲 ①

(M5×10mm：黑色)×6

- 防掉落定位帶 × 4
- 安裝螺絲 ②

(M6×20mm：黑色)×4

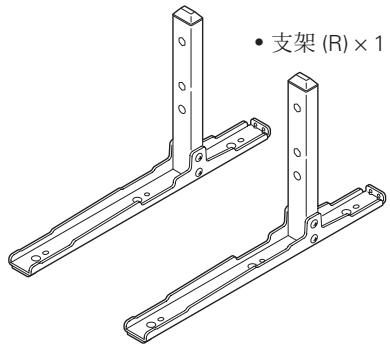

- 支架 (L) × 1
- 操作手册（本份文件） × 1

- 螺絲 ③

(M4×10mm：黑色)×4

組裝支架

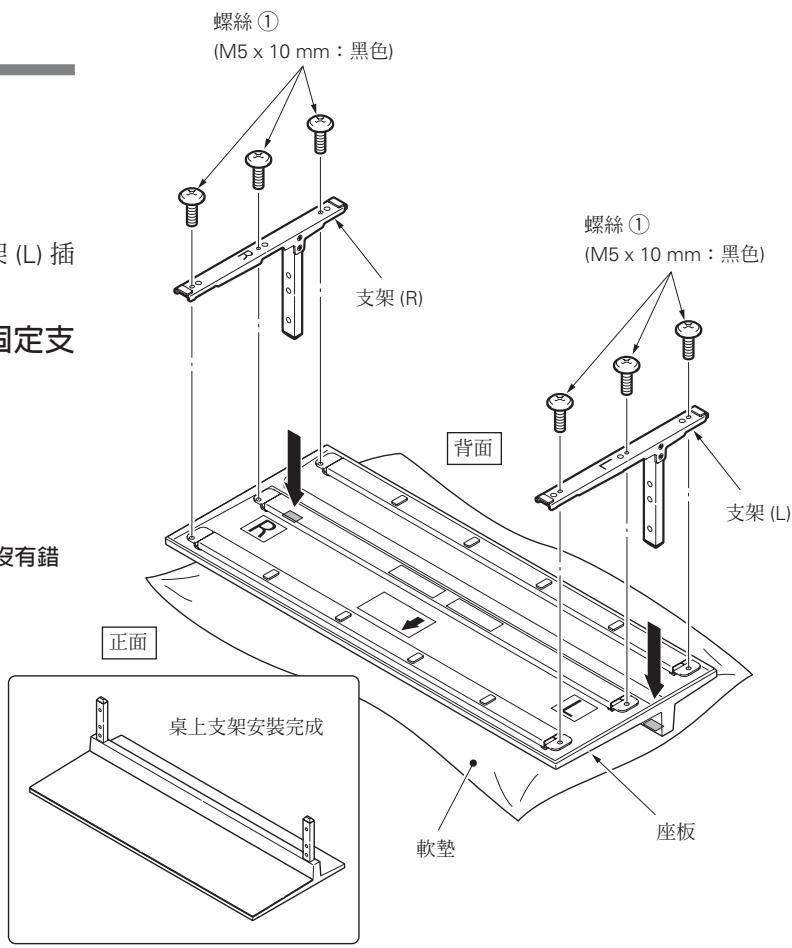

組裝程序

1 將座板翻轉使底面朝上。
2 將支架管插入座板內。

將支架 (R) 插入標示「R」的底板右側，以及將支架 (L) 插入標示「L」的底板左側。

3 鍍緊螺絲 (1) (M5 × 10 ~mm : 黑色) 以固定支架。

附註

組裝支架管時，請於座板放置一軟墊。
組裝前若未放置軟墊，則座板正面可能會刮傷。
- 安裝支架 (L) 和支架 (R) 時請謹慎小心，以確定安裝位置沒有錯誤。支架若安裝錯誤，可能會導致整個支架損壞。

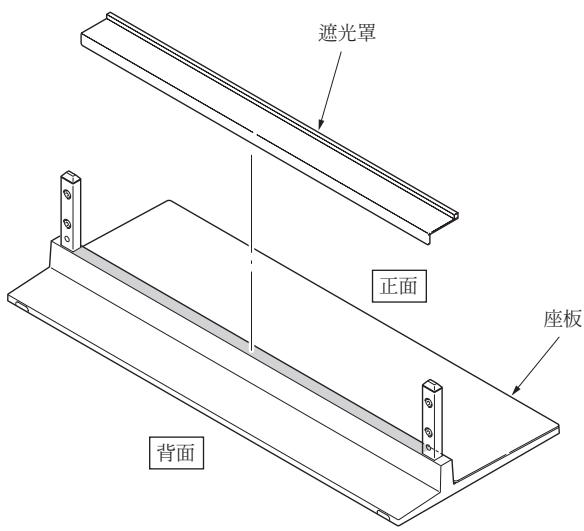

此部分可預防連接至電漿電視背面連接線之反射光到底蓋上。

附註

將座板固定到一平坦、穩定之處後，再將其接上。

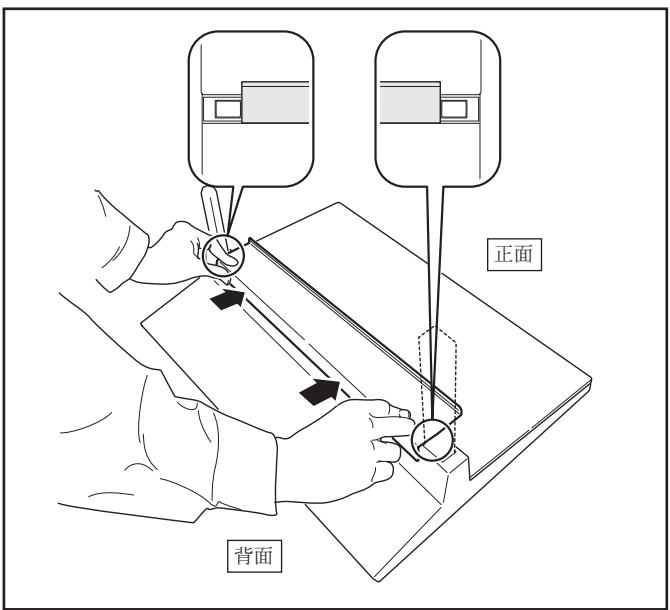

接合程序

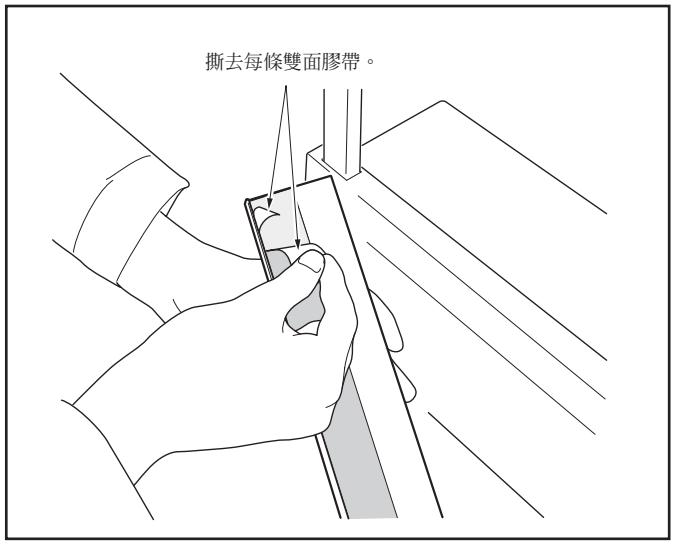

1 撕去遮光罩上的雙面膠帶。

2 採牢遮光罩兩端，同時利用雙面膠帶將它接上。

附註

小心遮光罩不要扣到支架管安插孔上。

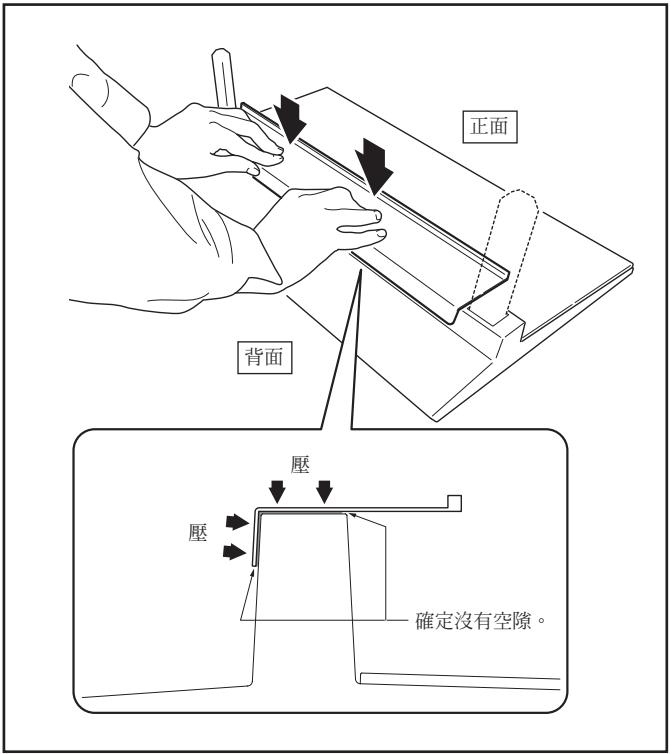

- 固定於定位時不要有任何空隙（如下圖）。

如有空隙，遮光罩可能會剥落。

3 從上往下壓，並固定於定位。

安裝電漿電視

注意

電漿電視的重量約為55.5kg，欠缺深度亦不穩定。因此，組裝及安裝須由兩人合力完成。

附註

務必在平坦穩固的地點進行安裝。
- 將螺絲垂直插入螺絲孔，請勿過度用力鎖緊螺絲。
- 請在電視底部放置床單或其他布料，以免刮傷或損壞電視。
- 用手稍微轉動螺絲二到三次，然後用螺絲起子鎖緊。

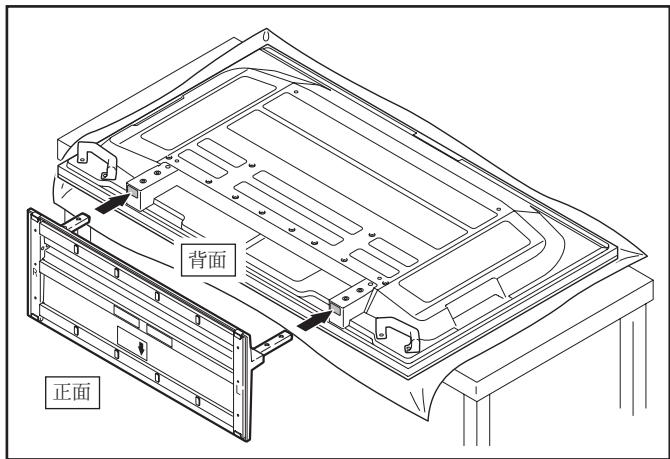

1 將電漿電視安裝到支架上。

將電漿電視平放。將支架上的支架對準電漿電視的支架槽，然後將支架緩慢地水平插入機架槽。請確定支架沒有誤觸支架槽以外的地方，否則可能會刮傷電視或導致電視的背面或端子變形。

附註

將電漿電視平放時，請謹慎小心，以免造成刮痕或損壞。

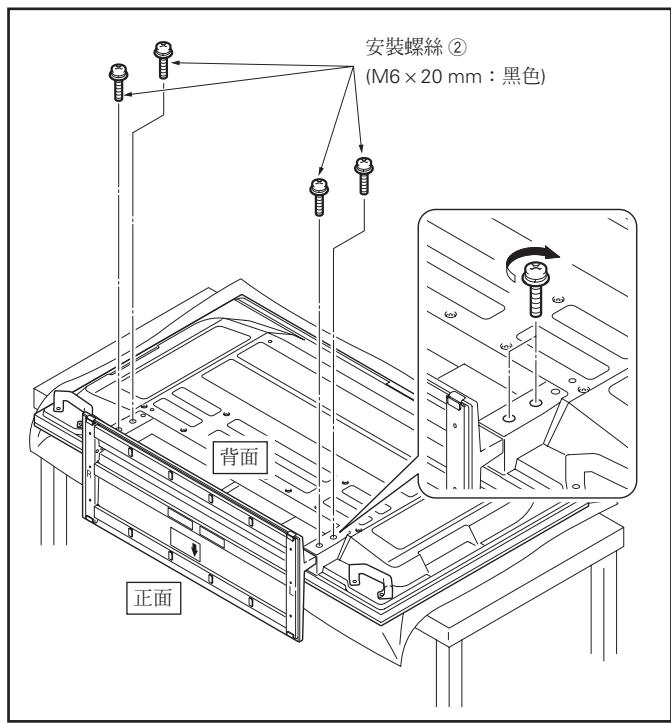

2 用安裝螺絲固定電漿電視 (M6×20 mm: 黑色)。

請用十字螺絲起子鎮緊螺絲。

附註

安裝支架後，請將電漿電視直立放置。

將本產品安裝到機架等裝置上

注意

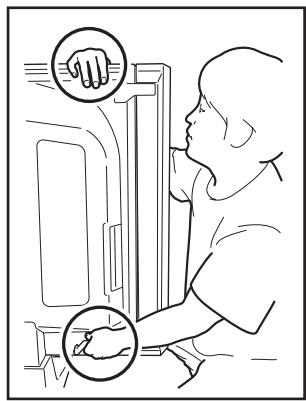

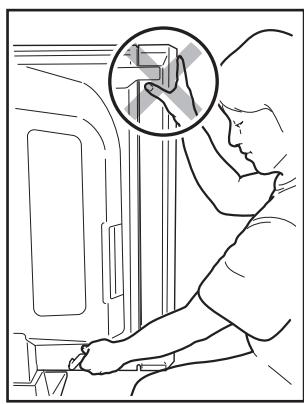

• 安裝至機櫃時，請務必由兩位以上人員抓穩電漿電視。
• 請勿利用揚聲器或支架為施力點搬動電漿電視，以免造成損壞。

請由頂部並利用把手搬動電漿電視。

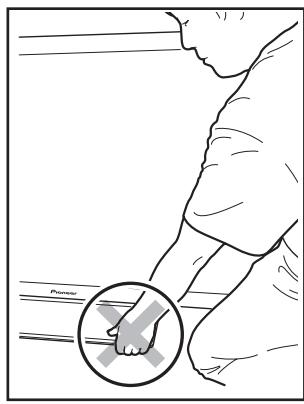

請勿抓握揚聲器搬動電漿電視。

請勿抓握支架搬動電漿電視。

預防設備摔落

• 在安裝支架後，請特別小心確定設備不會摔落。
• 將電漿電視安裝至機櫃和牆面上。

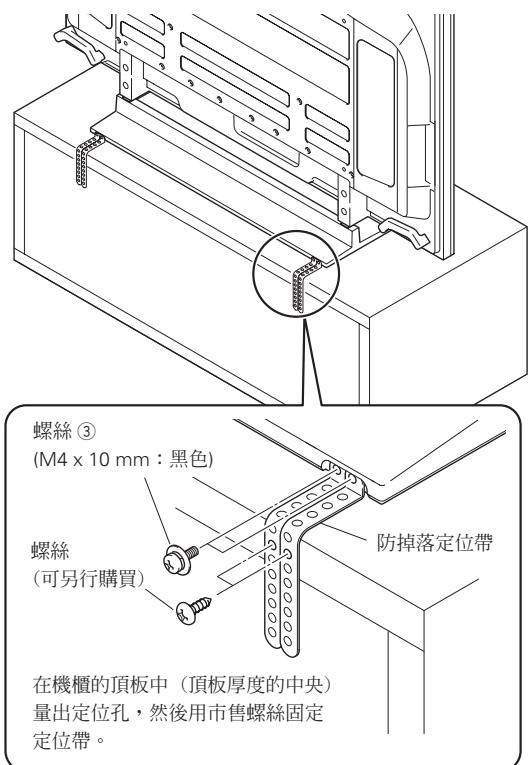

穩固於桌上

如圖所示，用螺絲和防掉落定位帶固定電漿電視 ③ (M4 × 10 mm: 黑色)。在店面銷售電漿電視時，請用螺絲固定機構。

附註

要將設備穩固於桌上，請使用額定直徑為4mm及至少20mm長的螺絲。

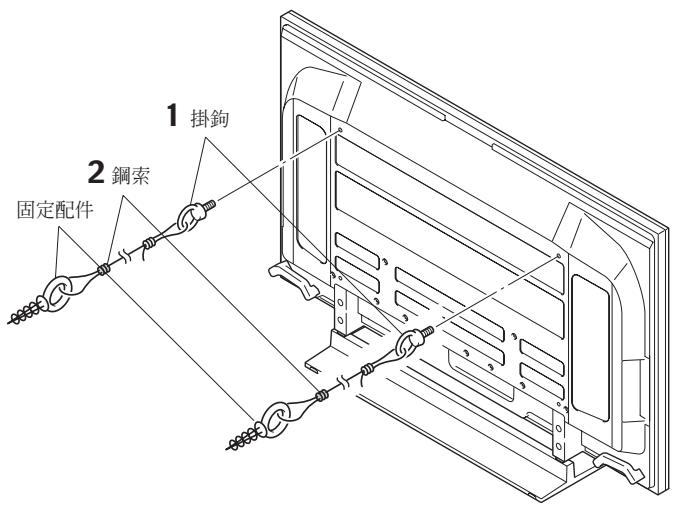

利用牆壁固定

1 將防摔落螺絲（掛鉤）安裝到電漿電視上。
2 利用強力鋼索適當地穩固並牢牢固定到牆上、柱上或其他堅固的元件上。

請使用相同方式固定好左右兩側。

附註

請使用一般市面上的掛鉤、鋼索及固定配件。

建議掛鉤：額定直徑M8

長度 12mm 至 15mm

規格

外部尺寸：

PDK-TS30 920 mm (宽) × 222.4 mm (高) × 380 mm (深)

PDK-TS30A 922 mm (宽) × 222.4 mm (高) × 381 mm (深)

重量：

PDK-TS30 5.7 kg

PDK-TS30A 6.8 kg

• 以上的外部規格如有修改，以改善產品品質，恕不另行通知。

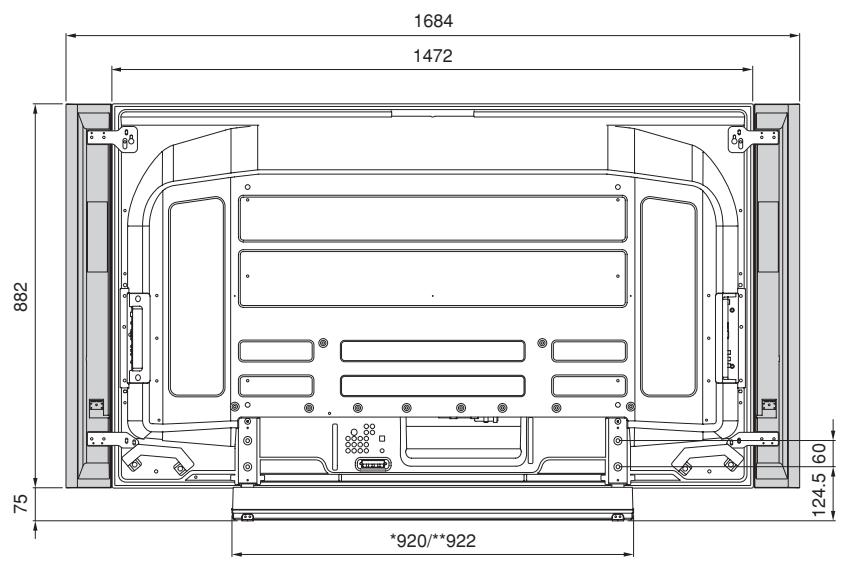

安裝側揚聲器時

單位：mm

• PDK-TS30 ** PDK-TS30A

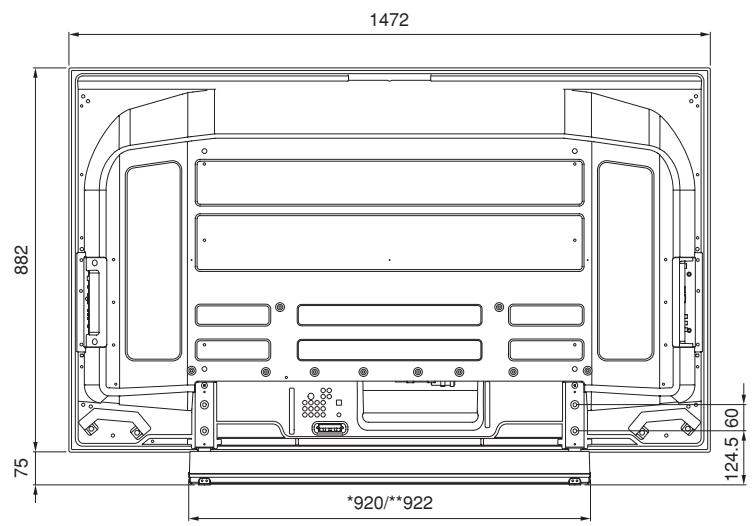

未配備揚聲器

單位：mm

• PDK-TS30 ** PDK-TS30A
