用户手册 PDK-TS14 PIONEER

爲使您熟知本機的正確操作方式，務求詳閱本「操作手冊」。

在您閱讀完手冊的內容後，請妥為保存，以備日後參考之用。

安装

• 如果您在安裝時遇到任何問題，請與您的經銷商連絡。
• Pioneer對於因安裝錯誤、不當使用、修改或天災所造成的任何意外或損害，恕概不負責。

重要警示

將位於設備下方的型號和序號記錄下來。

型號 PDK-TS14 序號

保留這些號碼以備不時之需

目錄

注意 32

核對標準隨附零件 33

組合支架 33

安装電漿顯示器 34

安装產品在架子上 34

預防設備翻覆 35

規格 36

尺寸圖 36

注意

本標誌在於指出：存在有可能造成人體傷害或財物損失的危險或不安全的做法。

注意

#

這個桌上支架是專為先鋒牌電漿顯示器(PDP-436RXE/PDP-436SXE)所設計的。如果使用其他機種，可能會因為不穩定而造成傷害。想要獲得更進一步的資訊，請跟你購買顯示器的店家聯絡。

除了詳細的指示，請不要安裝或修改產品。除了那些指示說明，請不要將此支架安裝電漿顯示器，也不要修改或是另有用途。

不當的安裝是非常危險的，因爲如此可能會造成翻覆或是其他意外。

安装位置

• 選擇一個鉤堅固，足以支撐桌上支架和顯示器的地方。
• 確認是安裝於平坦和堅固的地方。
• 不要安裝於戶外或是潮濕的地方，例如溫泉或是海灘旁邊。
• 不要將支架安裝於會震動或衝撞的地方。

組合和安裝

• 請按照裝配指示組合桌上支架，將所有螺絲穩固的栓在指定的地方。
  安裝顯示器以後，因為桌上支架沒有按照指示安裝，可能會發生幾種狀況，如設備碎裂或是翻覆的意外發生。
• 安裝顯示器時一定要有兩人或兩人以上去確認是否安裝妥當。
• 安裝以前，將顯示器和周邊設備的電源關閉，然後再將電源線插頭從插座拔除.

為防止產品翻覆造成意外，請務必採取穩安措施（請參閱第35頁）。

核對標準隨附零件

在組合和安裝之前請核對您擁有所有的隨附零件。

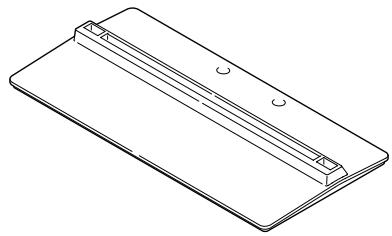

- 底座板 × 1

- 操作手册（本分文件） × 1

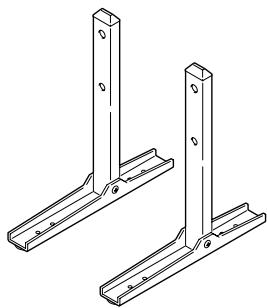

- 立管
（左右各一，可互换） × 2

- 六角扳手 × 1
(對角尺寸：6mm)

- 螺絲 (1) (4 × 10 ~mm) × 4
- 安裝螺栓 ②

(M8x60mm：銀色） × 2
- 安装螺栓 ③

(M8x30mm:銀色) x2

組合支架

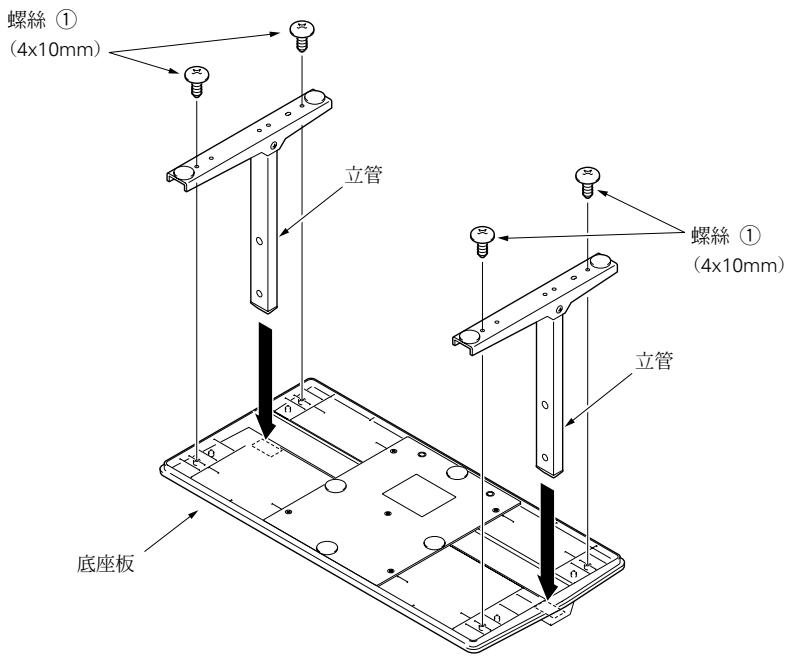

組合程序

1 翻轉底座板，使其底面朝上。
2 將立管插入底座板中。
3 鍍緊螺絲，固定住立管。

安裝電漿顯示器

43时電漿顯示器重約32公斤，厚度較薄，而且不穩定。所以當要組合與安裝時，至少需要兩個人來操作。

附注

永遠組合在平坦的桌面上。
- 將螺絲以垂直的方式鎖入螺絲孔內，不要將螺絲過度繃緊。

安装方法

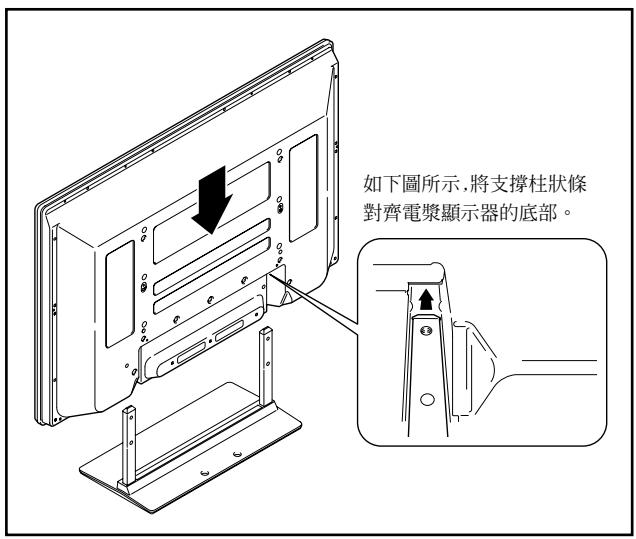

1 將電漿顯示器安裝在支架上。

將電漿顯示器的底部安裝在支架的支撐柱狀條，如箭頭所示的方向，並慢慢的以垂直方式插入。除了支架的插入狹縫以外，請非常小心的不要將支撐柱狀條插入電漿電視的任何地方，如果隨意插入電漿電視的任何零件有可能會導致電漿面板和接頭的損壞，或是支架彎曲變形。

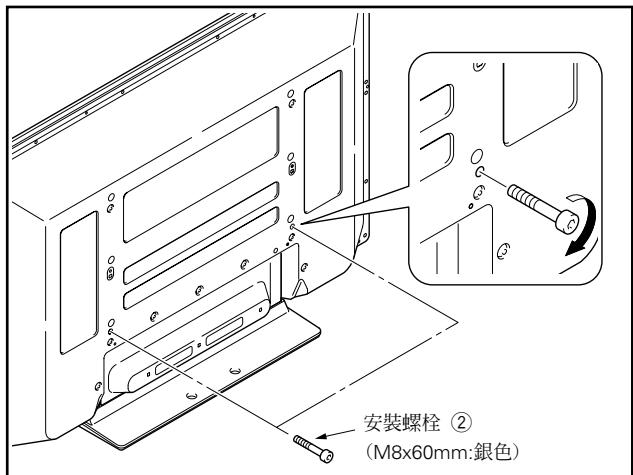

2 用安裝用的螺栓②將電漿顯示器固定住。

使用隨附的六角扳手按照箭頭所指的方向安裝電漿顯示器。

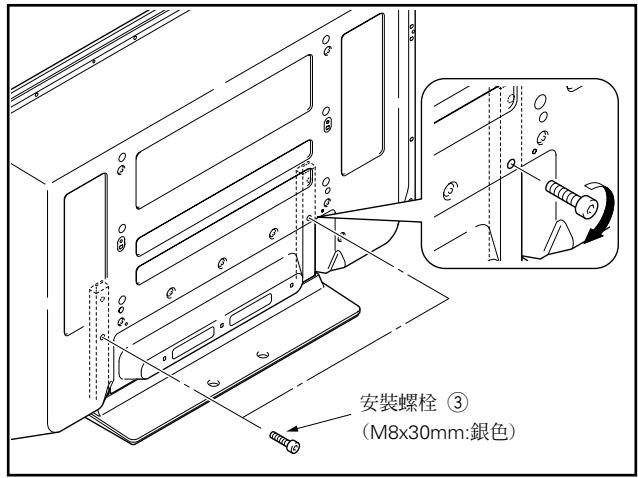

3 用安裝用的螺栓③將電漿顯示器固定住。

請使用隨附的六角扳手來固定。

安裝產品在架子上

注意

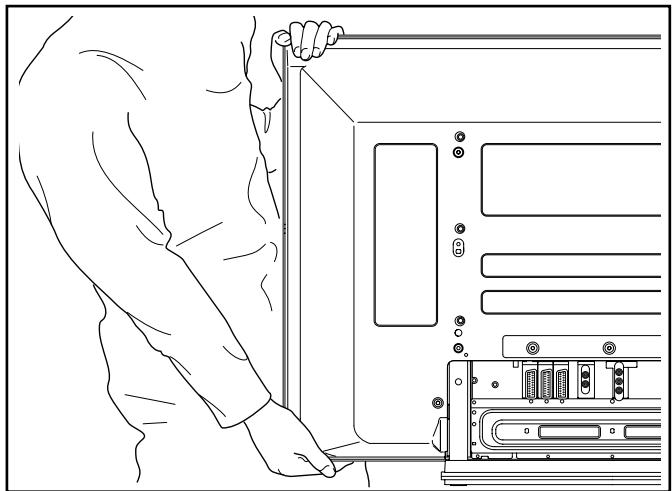

將電漿顯示器安裝在架子或是其他附件上時，請用手扶住顯示器。

在安裝好支架之後，請特別小心確認設備不會翻覆。

穩固安裝在桌上或是地上

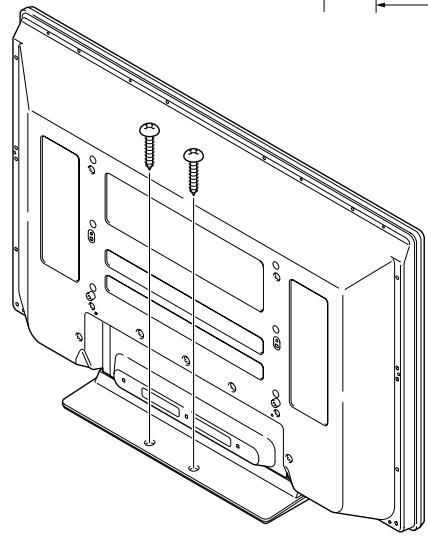

使用市面上有的螺絲如圖所示，可以穩固安裝設備。

附注

使用螺絲腳直徑6mm，最少20mm長的螺絲將設備固定在桌上或地上。

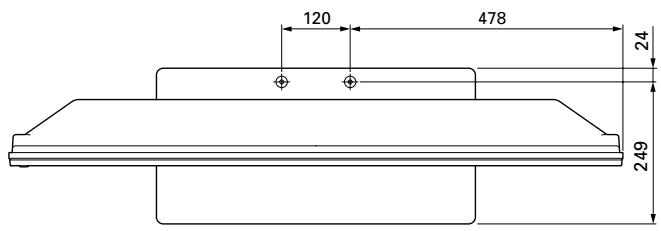

桌上/地上螺絲的位置

將支架固定在桌上或地上時，請使用直徑6mm，最少20mm長的螺絲。

單位：mm

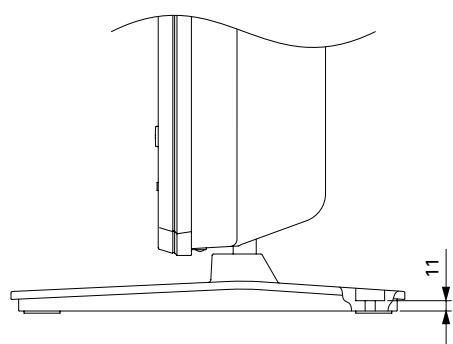

側視圖

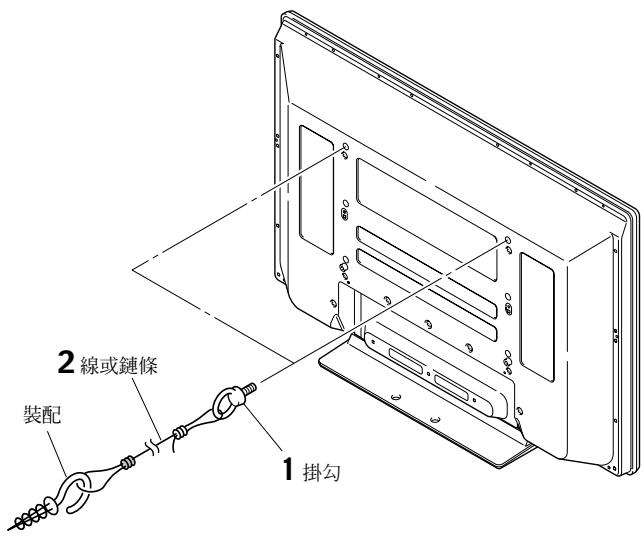

牢固的安装在牆上

1 使用防掉落的門栓(掛勾)拴住電漿電視。
2 使用堅固的線或是鏈條將適當，穩固的固定在牆上，柱子，或是其他堅固的環境。

左右邊也按照此種方式進行安裝。

附注

使用市面上的掛勾、繩索、鏈條和一些安裝物鎖好。

推薦掛鉤：直徑M8

長度在12mm與15mm之間

注意

• 要有足夠強度的桌上或是地上才可永久支撐電漿顯示器。如果強度不夠將可能導致個人傷害和身體的損害。
• 當安裝電漿顯示器時，請先量測安全的尺度，如果發生緊急狀況，比如地震或是意外，可以避免機台翻覆或是翻倒。
• 如果你沒有做這預防措施，那麼電漿顯示器有可能會翻覆且造成傷害。
• 使用螺絲，掛鉤，鏈條，和其他裝配來穩固電漿顯示器以防翻倒會因爲嵌入合成的材質或是表面厚度的不同而有所差別。
• 當有必要時再詢問專業安裝員以後，首先小心審查嵌入表面的厚度和材質，並選擇適當的螺絲，掛鉤，鏈條，和其他裝配。

規格

外部尺寸 559(宽)×279(高)×273(深)mm

重量 2.5公斤

• 以上的外部規格如有修改，以改善產品品質，恕不另行通知。

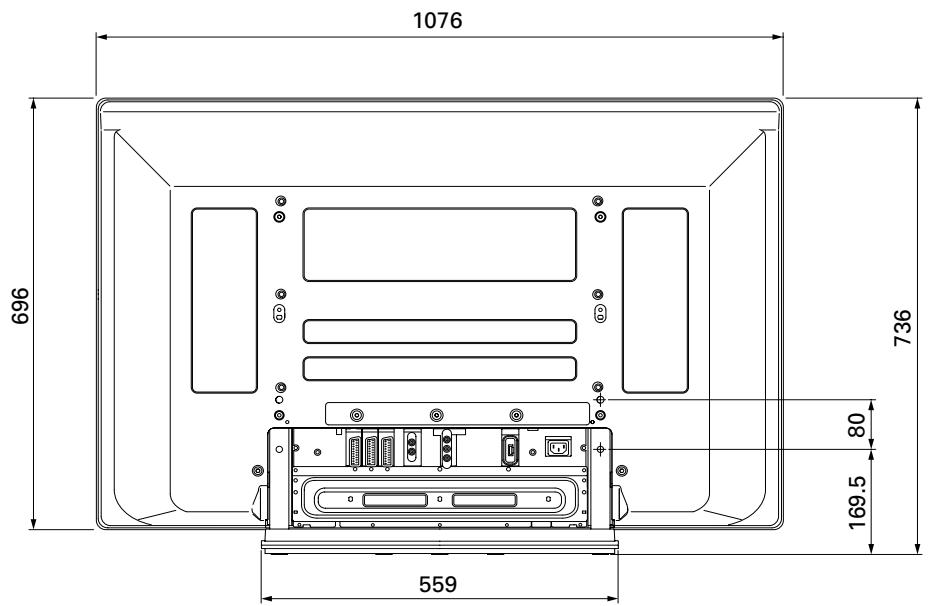

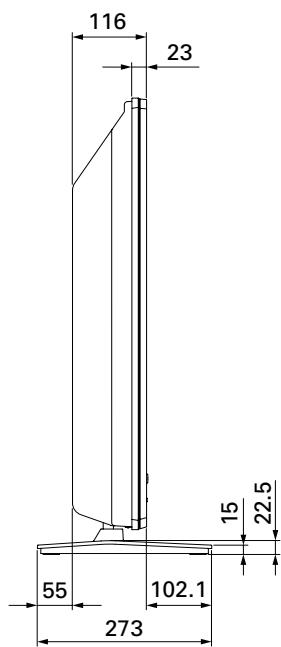

尺寸圖

單位：mm
