BEDIENUNGSANLEITUNG PDK-TS14 PIONEER

Wir danken Ihnen, dass Sie sich für den Kauf theses Produkts der Firma Pioneer entschieden haben.

Bitte lessen Sie die Bedienungsanleitung aufmerksam, um sich damit vertraut zu machen, Ihr Modell richtig und sicher zu handhaben.

Wir empfehlen Ihnen, die Bedienungsanleitung gut aufzubewahren, um sie künftig im Bedarfsfalle jederzeit zu Rateziehen zu konnen.

Installation

• Sollten Sie bei der Installation irgendwelche Schwierigkeiten haben, dann wenden Sie sichitte an ihren Handler.
• Für Schäden aufgrund von inkorekter Installation, falscher Verwendung, vorgenommenen Veränderungen oder Naturkatastrophen übernimmt Pioneer keine Verantwortung.

Wichtiger Hinweis!

Bitte notieren Sie sich unter die Nummer des Modells und die Serien-Nummer des Geräts.

Modell: PDK-TS14 Serien-Nummer:

Bewahren Sie diese Angaben für den künftigen Gebrauch.

Inhalt

Sicherheitshinweise 12

Überprüfung des Standardzubehörns auf

Vollständigkeit 13

Montage des Tischständers 13

Montieren des Plasmadisplays 14

Installation des Plasmadisplays an einem Gestell usw. .... 14

Verhinderung eines möglichen Umfallens der Einheit .... 15

Technische Daten 16

Darstellung der Abmessungen 16

Vorsicht!

Dieses Symbol kennzeichnet eine gefährliche oder unsichere Handlungsweise, die zu einem Unfall mit Verletzung oder zu Sachschäden führen kann.

Sicherheitshinweise

Dieses Produkt ist ein Tischständer, der ausschließlich für Plasmadisplays (PDP-436RXE / PDP-436SXE) der Firma Pioneer vorgesehen ist. Die Verwendung des Tischständers für ein anderes Modell führt möglicherweise zu einer Instabilität und kann demzufolge Unfälle mit Verletzungen verursachen. Hinsichtlich weiterer Informationen wenden Sie sichitte an diejenige Handelseinrichtung, bei der Sie das Plasmadisplay gekauft haben.

Installieren Sie das Produkt nicht anders als angegeben und nehmen Sie keine Veränderungen am Produkt vor. Verwenden Sie den Tischständer nicht für ein anderes Plasmadisplay als für die Modelle, für die er vorgesehen ist, nehmen Sie keine Veränderungen daran vor und verwenden Sieihn nicht für andere Zwecke.

Eine falsche Installation ist sehr gefährlich, da sie zum Umfallenden Einheit oder zu einem anderen Unfall führen kann.

Installationsort

• Wahlen Sie für die Installation einen Platz, der stabil genug ist, das Gewicht des Tischständers und des Displays zu,tragen.
• Sorgen Sie dazu, dass der Ständer und das betreffende Display auf einem eigenen und stabilen Platz installiert werden.
• Installieren Sie beides nicht im Freien, in der Nähe einer—heißen Quelle oder in Strandnahme.
• Installieren Sie die Einheit nicht an einem Platz, an dem sie möglicherweise Vibrationen oder Stößen ausgesetzt ist.

Montage und Installation

• Montieren Sie den Ständer gemäß den Montageanweisungen und befestigen Sie sorgfältig alle Schrauben an den darauf vorgesehenen Positionen. Es hat Fälle gegeben, dass es zu unvorhgesehenen Unfallen wie beispelsweise einer Havarie oder einem Umfallen der Einheit gekommen ist, weil der Ständer nicht gemäß den gegebenen Anweisungen installiert wurde.
• Das Display muss immer von mindestens zwei Personen installiert werden, um zu sicherzugehen, dass es sicher installiert wird.
• Schalten Sie das Display und die periphenen Geräte vor der Installation aus undziehen Sie anschließend den Stecker der Netzschnur aus der Steckdose.

Verhinder Sie Unfälle, die durch das Umfallen der Einheit verursacht werden, indem Sie geeignete Maßnahmen treffen, die dies ausschreiben (siehe Seite 15).

Überprüfung des Standardzubehörs auf Vollständigkeit

Überprüfen Sie vor Beginn der Montage und Installation, ob alle Teile des Standardzubehörns vorhanden sind.

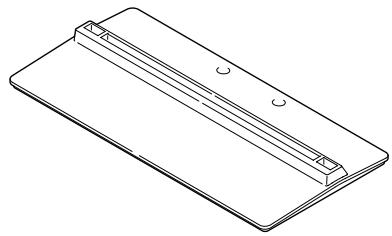

- Basisdeckung x 1

Bedienungsanleitung (das vorliegende Dokument) x 1

- Ständerelemente (links und rechts, austauschbar) x 2

- Innensechskantschluss (Diagonalgroße: 6 mm) x 1

- Schrauben ① (4 × 10 ~mm) × 4

- Installationsschrauben (2) (M8 x 60 mm, silberfarben) x 2

- Installationsschrauben (3) (M8 x 30 mm, silberfarben) x 2

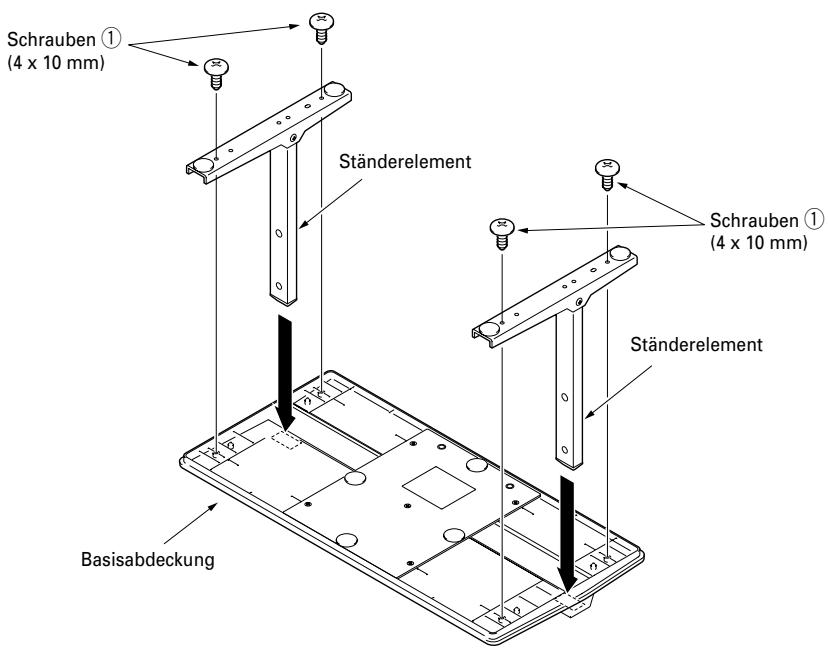

Montage des Tischständers

Montage

1 Drehen Sie die Basisabdeckung um, so dass die Unterseite nach offen zeigt.
2 Führn Sie Ständerelemente in die Basisabdeckung ein.
3 Ziehen Sie die Schrauben fest an, um die Ständerelemente zu stabilisieren.

Montieren des Plasmadisplays

Vorsicht!

Ein 43-Zoll-Modell wiegt etwas 32kg Die Modelle weise keine Tiefe auf und sind daher instabil.

Daher müssen beim Zusammenbau und bei der

Installation mindestens zwei Personen beseiligt sein.

Hinweise

• Vergewissern Sie sich, dass Sie das Plasmadisplay an einem ebenen und stabilen Ort installieren.
• Führn Sie die Schrauben vertikal in die Schraublocher ein undziehen Sie sie nicht mit mehr Kraft als erforderlich fest.

Befestigungsmethode

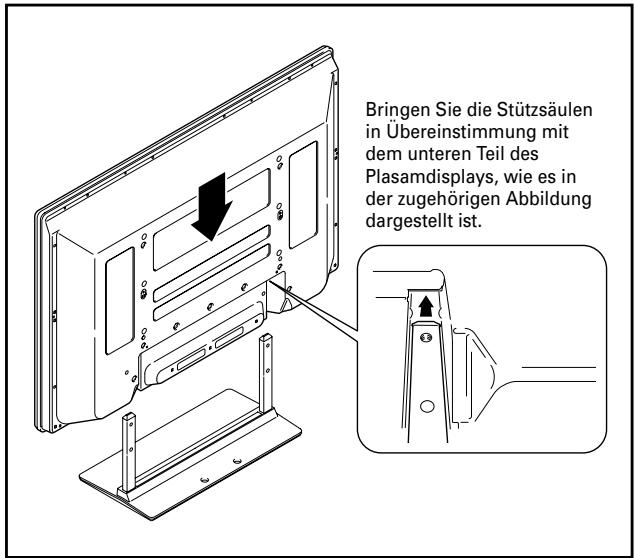

1 Befestigen des Plasmadisplays am Ständer.

Passen Sie die Stützsäulen des Tischständers auf der Unterseite des Plasmadisplays an, wie es in der Abbildung durch Pfeile dargestellt ist, und führen Sie dann den Plasmaständer langsam vertikal ein. Achten Sie damit besonders darauf, die Stützsäulen des Tischständers nicht anders einzufahren als in die dafür vorgesehenen Öffnungen. Wenn Sie dies nicht beachten, besteht die Gefahr, dass Sie das Bedienfels des Plasmadisplays beschädigden oder seine Anschlussbuchsen oder dass sich der Ständer verzieht.

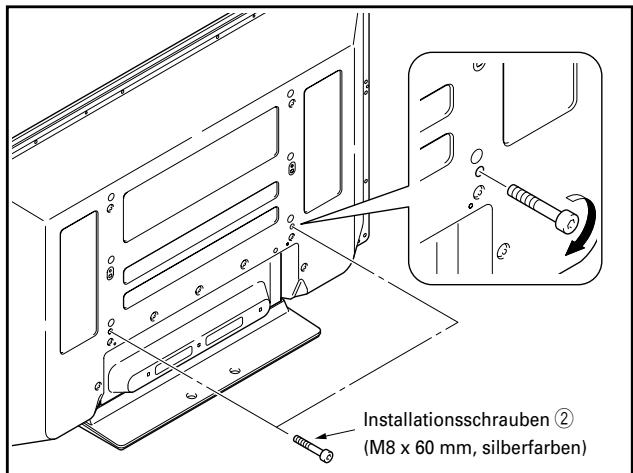

2 Sichern des Plasmadisplays mit den Installationsschrauben ②.

Montieren Sie das Plasmadisplay an den in der Abbildung durch Pfeil angezeigten Punkten unter Verwendung des mitgelieferten Innensechskant-Stiftschlussels.

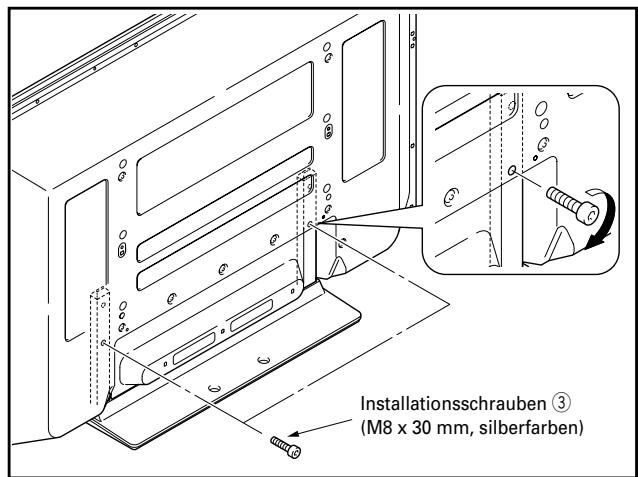

3 Sichern des Plasmadisplays mit den Installationsschrauben ③.

Ziehen Sie die Befestigungsschrauben unter Verwendung des mitgelieferten Sechskant-Stiftschiels fest.

Installation des Plasmadisplays an einem Gestell usw.

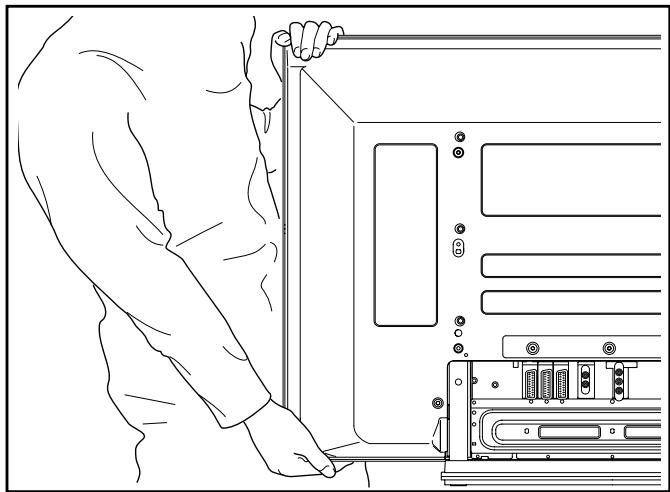

Vorsicht!

Halten Sie die Einheit bei der Installation an einem Gestell usw. am Plasmasdisplay.

Verhinderung eines möglichen Umfallens der Einheit

Verwenden Sie bei der Installation des Tischständers besonderes Augenmerk darauf, zu verhindern, dass die Einheit umfallen kann.

Stabilisierung auf dem Tisch oder dem Boden

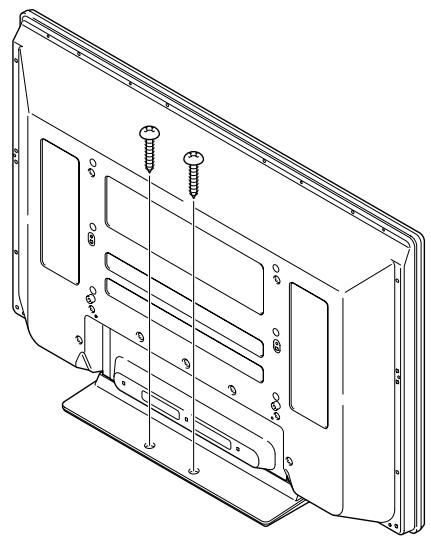

Stabilisieren Sie die Einheit unter Verwendung handelsüblicher Schrauben, wie im Bild dargestellt.

Hinweise

Verwenden Sie zur Stabilisierung der Einheit auf einem Tisch oder dem Boden nur Schrauben, die einen Nenndurchmesser von 6 mm haben und die mindestens 20 mm lang sind.

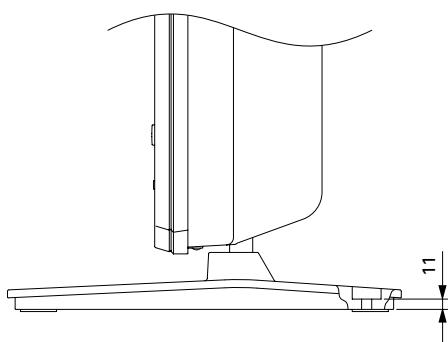

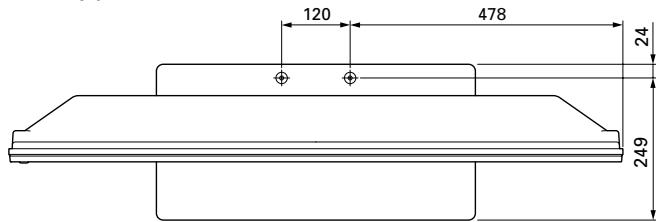

Position der Schrauben auf dem Tisch/Boden

Verwenden Sie zur Stabilisierung des Ständer auf einem Tisch oder dem Boden Schrauben mit einem Nenndurchmesser von 6 mm und einer Länge von mindestens 20 mm.

Einheit: mm

Seitenansicht

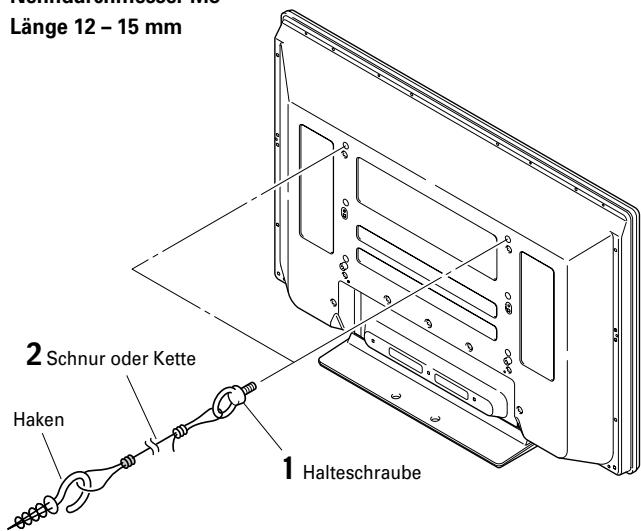

Verwendung einer Wand zur Stabilisierung

1 Montage von Schrauben (Haken) an das Plasmadisplay zur Verhinderung des Umfallens.
2 Verwendung starker Schnuren oder Ketten zur angemessenen und sicheren Stabilierung der Einheit an einer Wand, einer Säule oder einem anderen stabilen Bauelement.

Führer Sie diese Arbeiten in der gleichen Weise auf der linken und der rechten Seite aus.

Hinweise

Verwenden Sie handelsübliche Halteschrauben, Schnuren, Ketten und Haken.

Empfohlene Halteschrauben: Nenndurchmesser M8 Lange 12-15 mm

Vorsicht!

• Für das Plasmadisplay muss ein ausreichend stabiler Tsch oder eine entsprechende Bodenfläche gewählt werden. Geschieht das nicht, könnte es zu einem Unfall mit Verletzungen oder mit Sachschaden kommt.
  -itte treffen Sie die nötigen Vorsichtsmaßnahmen zur Verhinderung des Fallens oder Umkippens im Falle von Gefahren wie beispelsweise Erdbeben oder von Unfällen.
• Wenn Sie diese Vorsichtsmaßnahmen nicht treffen, konnte das Plasmadisplay herunterfallen oder umfallen und so zu einem Unfall mit Verletzungen führen.
• Die Schrauben, Halteschrauben, Ketten und Haken, die Sie zur Sicherung des Plasmadisplays verwenden, um es vor dem Umfallen zu bewahren, können je nach dem Aufbau und der Dicke der Fläche, auf der es montiert wird, variieren.
• Wahlen Sie die jeweils geeigneten Schrauben, Halteschrauben, Ketten und Haken, nachdem Sie sich zunachst die vorgesehene Fläche genau angesehen haben, um ihre Dicke und ihren Aufbau zu beurteilen, und nachdem Sie, wenn erforderlich, einen Fachmann konsultiert haben.

Technische Daten

Außenabmessungen 559 (Breite) x 279 (Höhe) x 273 (Tiefe) mm

Gewicht 2,5 kg

Die obigen technischen Daten und das Auere konnen, um das Produkt zu verbessern, ohne vorherige Ankündigung verändert werden.

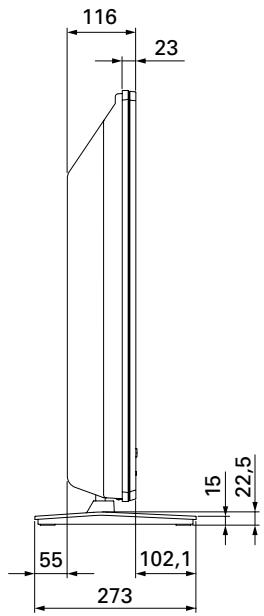

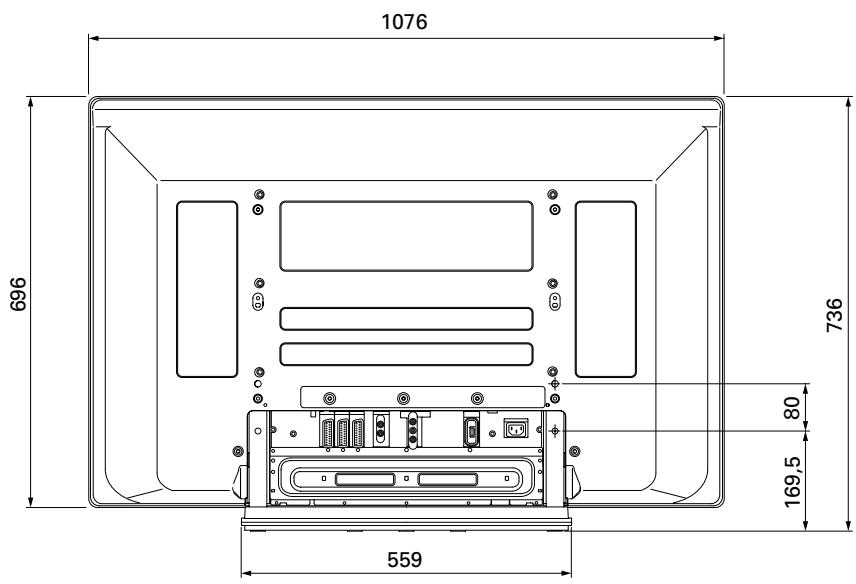

Darstellung der Abmessungen

Einheit: mm
