BEDIENUNGSANLEITUNG PDK-TS33A PIONEER

BEDIENUNG SANLEITUNG

ISTRUZIONI PER L'USO

HANDLEIDING

Wir danken Ichnen, dass Sie sich für den Kauf dieser
Produkt der Firma Pioneer entschieden haben.
Bittelesen Sie die Bedienungsanleitung aufmerksam, um
sich damit vertraut zu machen, Ihr Modell richtig und sichere
zu handhaben.

Wir empfehlen Ihnen, die Bedienungsanleitung gut aufzubewahren, um sie künftig im Bedarfsfalle jederzeit zu Rateziehen zu konnen.

Installation

• Sollten Sie bei der Installation irgendwelche Schwierigkeiten haben, dann wenden Sie sichitte an ihren Handler.
• Für Schäden aufgrund von inkorrekter Installation, falscher Verwendung, vorgenommen Veränderungen oder Naturkatastrophen übernimmt Pioneer keine Verantwortung.

Wichtiger Hinweis!

Bitte notieren Sie sich unter die Nummer des Modells und die Serien-Nummer des Geräts.

Modell:

Serien-Nummer:

Bewahren Sie diese Angaben für den künftigen Gebrauch.

Inhalt

Sicherheitshinweise 25

Überprüfung des Standardzubehörns auf

Vollständigkeit 26

Montage des Tischständers 27

AnbringendesReflexionsschutzes 28

Montage des Pioneer-Bildschirms und

-Fernsehers 29

Installation des Produkts an einem

Gestell usw. 30

Verhinderung eines möglichen Umfallens der

Einheit 31

Technische Daten 31

Darstellung der Abmessungen 32

Vorsicht

Dieses Symbol kennzeichnet eine gefährliche oder riskante Vorgehensweise, die zu eigenen Verletzungen, zu Verletzungen anderer Personen oder zu Sachschäden führen kann.

Sicherheitshinweise

Dieses Produkt ist ein Tischständer, der ausschließlich für Pioneer-Bildschirme und -Fernseher bestimmt ist (PDP-LX5090 / PDP-LX5090H / PDP-LX509A / PDP-C509A / KRP-500P / KRP-500M).

Die Verwendung des Tischständers für ein anderes Modell führt möglicherweise zu einer Instabilität und kann demzufolge Unfälle mit Verletzungen verursachen. Hinsichtlich weiterer Informationen wenden Sie sichitte an diejenige Handseinrichtung, bei der Sie das Produkt gekauft haben.

Installieren Sie das Produkt nicht anders als vorgesehen und verändern Sie es nicht. Verwenden sie diesen Ständer auf keinen Fall für einen anderen Pioner-Bildschirm oder -Fernseher als vorgesehen, verändern Sieihn nicht und verwenden Sieihn nicht für andere Zwecke.

Installationsort

• Wahlen Sie für die Installation einen Platz, der stabil genug ist, das Gewicht des Tischständers und des Bildschirms zu tragen.
• Sorgen Sie davon, dass der Ständer und der betreffende Bildschirm auf einem ebenen und stabilen Platz installiert werden.
• Installieren Sie beides nicht im Freien oder an einem feuchten Platz wie beispelsweise in der Nähe einer halten. Quelle oder in Strandnahme.
• Installieren Sie die Einheit nicht an einem Platz, an dem sie möglichcherweise Vibrationen oder Stößen ausgesetzt ist.

Montage und Installation

• Montieren Sie den Ständer gemäß den Montageanweisungen und befestigen Sie sorgfältig alle Schrauben an den darauf vorgesehenen Positionen.

Es hat Fälle gegeben, dass es zu unvorhergesehenen Unfällen wie beispelsweise einer Havarie oder einem Umfallen der Einheit gekommen ist, weil der Ständer nicht gemäß den gegebenen Anweisungen installiert wurde.

• Der Bildschirm muss immer von mindestens zwei Personen installiert werden, um zu sicherzugehen, dass er sicher installiert wird.
• Schalten Sie den Bildschirm und die peripheren Geräte vor der Installation aus undziehen Sie anschließend den Stecker der Netzschnur aus der Steckdose.

Verhindern Sie Unfälle, die durch das Umfallen der Einheit verursacht werden, indem Sie geeignete Maßnahmen treffen, die dies ausschreiben (siehe Seite 31).

Tabelle zur Verträglichkeit von Pioneer-Display, Pioneer-Fernseher und Ständer

Pioneer Bildschirme und Fernseher	Tischständer
50-Zoll-Modell mit Laufsprechern unten	PDK-TS33A/PDK-TS33
50-Zoll-Modell mit Seitenlautsprechern	KRP-TS02

Überprüfung des Standardzubehörs auf Vollständigkeit

Überprüfen Sie vor Beginn der Montage und Installation, ob alle Teile des Standardzubehörns vorhanden sind.

- Basisabdeckung × 1

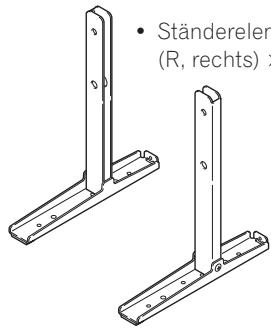

- Ständerelement (L, links) × 1
- Ständerelement (R, rechts) × 1

- Reflexionsschutz × 1

- Metallhalterungen zur Verhinderung des Umfallens × 2

- Reflexionsschutz-Pad* × 1

- Schrauben (1) (4mm× 10mm : silberfarben) × 4

- Installationsschrauben ② ^ 水 (M8 × 40 mm: schwarz) ×2

Installationsschrauben ③ (M8× 23mm :schwarz） × 2

- Installationsschrauben ④ (M8 × 15 mm: schwarz) ×2

- Installationsschrauben ⑤ (M4× 35mm :schwarz） × 2 [fur Metallhalterungen zur Verhinderung des Umfallens]
Bedienungsanleitung (das vorliegende Dokument) × 1

*: Zu verwenden beim PDP-LX5090 / PDP-LX5090H / PDP-C509A (mit unten installierten Laufsprechen).

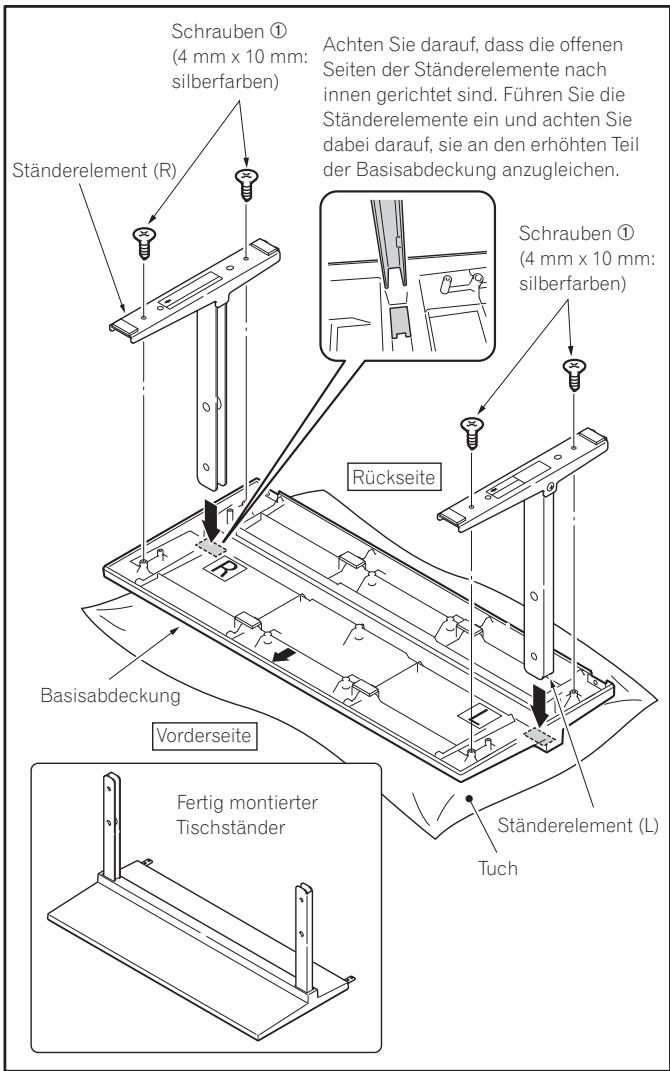

Montage

1 Drehen Sie die Basisabdeckung um, so dass die Unterseite nach oben zeigt.
2 Führn Sie Ständerelemente in die Basisabdeckung ein.

• Führn Sie das Ständerelement (R) in die mit „R" gekennzeichnete Seite und das Ständerelement (L) in die mit „L" gekennzeichnete Seite ein.
• Achten Sie darauf, dass die offenen Seiten der Ständerelemente nachinnen gerichtet sind. Führten Sie die Ständerelemente ein und achten Sie damit darauf, sie an den erhöhten Teil der Basisabdeckung anzugleichen.

3 Ziehen Sie die Schrauben ① (4 mm × 10 mm: silberfarben) fest, um die Ständerelemente zu stabilisieren.

Hinweis

• Montieren Sie den Ständer, indem Sie ein weiches Tuch unter die Basisabdeckung legen. Wenn Sie das nicht tun, ist es möglich, dass die vordere Oberfläche zerkratzt wird.
• Gehen Sie bei der Montage der Ständerelemente (L) und (R) vorsichtig vor, um zu sichern, dass sie in die richtigen Positionen gelangen. Inkorrekte montierte Ständerelemente können zu Schäden am Tischänder führen.

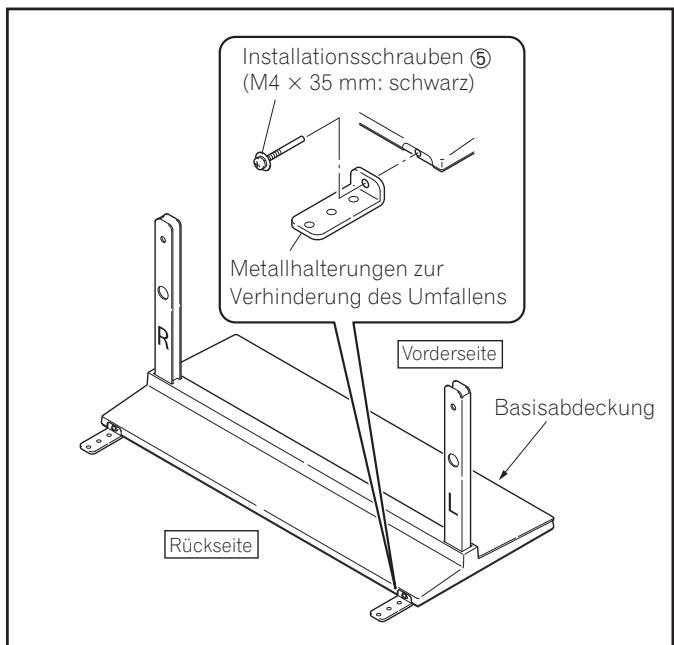

4 Befestigen Sie nach der Montage des Ständer uns unter Verwendung der Installationsschrauben (M4 x 35 mm: schwarz) die Metallhalterungen zur Verhinderung des Umfallens.

Hinweis

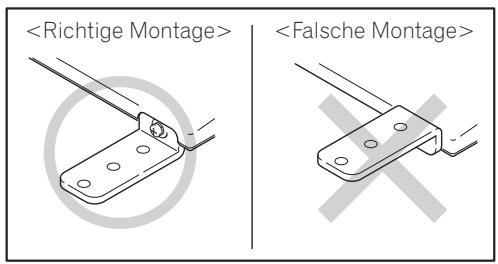

Achten Sie darauf, die Metallhalterungen zur Verhinderung des Umfallens nicht in der umgekehrten Position anzubringen.

Anbringen des Reflexionsschutzes

Dieses Element verhindert die Reflexion der an die Rückseite des Pioneer-Bildschirms und -Fernsehers angeschlossenen Kabel an der Basisabdeckung.

Hinweis

Befestigen Sie die Leiste, nachdem Sie die Basisabdeckung an einem flachen und stabilen Ort verankert haben.

Verfahrensweise der Befestigung

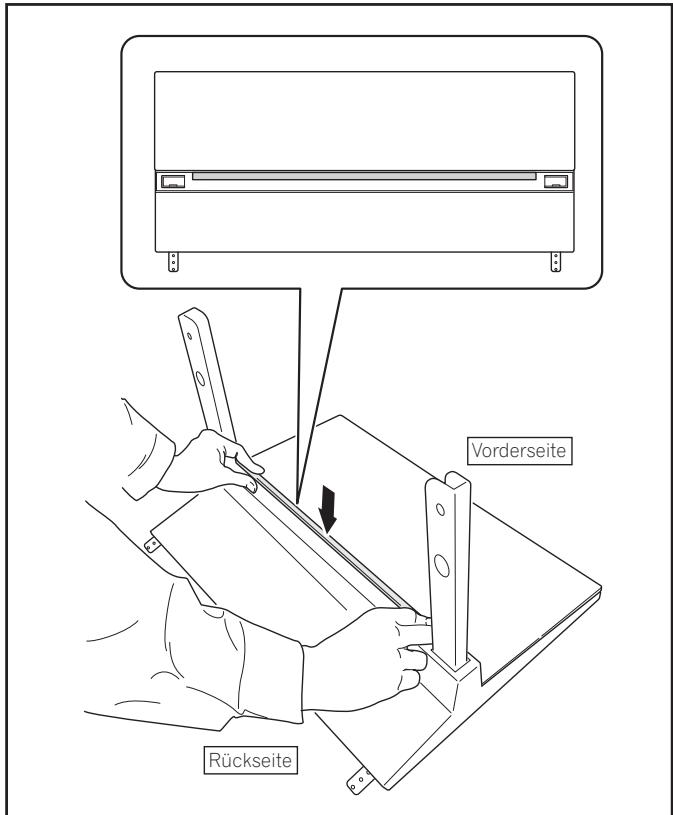

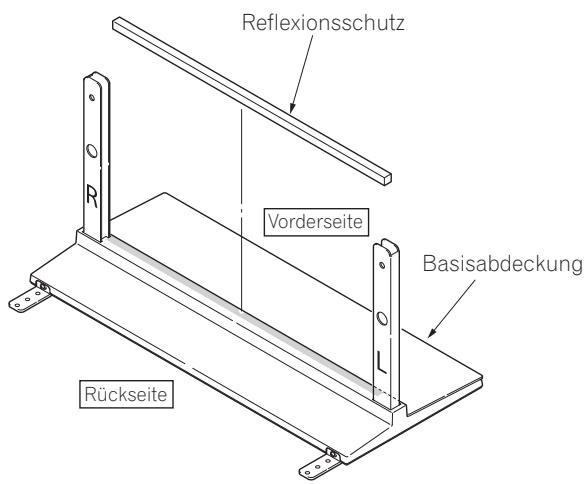

1 Entfernen Sie eine Seite des doppelseitig klebenden Bandes am Reflexionsschutz und kleben Sie den Reflexionsschutz auf die in dem Diagramm unter angegebenen Position.

Hinweis

• Achten Sie darauf, dass der Reflexionsschutz nicht auf die Einführungs-Öffnungen für die Ständerelemente gelangt.
• Nehmen Sie die Befestigung so vor, dass es keine Lücken gibt. Wenn eine Lücke bleibt, kann es sein, dass sich der Reflexionsschutz besteht.

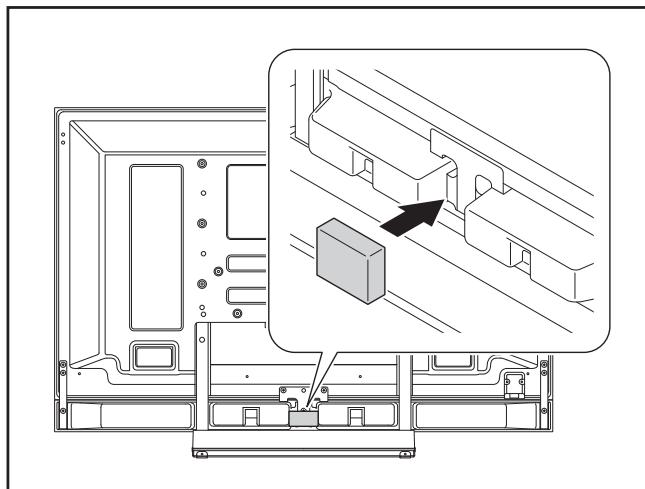

2 Entfernen Sie nach der Montage des Pioneer-Fernsehers am Ständer eine Seite des doppelseitig klebenden Bandes und bringen Sie das Reflexionsschutz-Pad an der in der Abbildung unter angegebenen Position an (nur bei den Modellen PDP-LX5090 / PDP-LX5090H / PDP-C509A).

Montage des Pioneer-Bildschirms und -Fernsehers

Vorsicht

Das Gewicht eines Pioneer-Bildschirms und -Fernsehers betragt etwas 30kg .These Einheiten weisen keine Tiefe auf und sind daher instabil. Deshalb muss die Montage und Installation von mindestens zwei Personen vorgenommen werden.

Hinweis

• Achten Sie darauf, die Installation auf einem ebenen und stabilen Fläche vorzunehmen.
• Führren Sie die Schrauben vertical in die Schraublöcher ein undziehen Sie sie fest.
• Legen Sie ein Tuch, eine Decke oder andere geeignetes Material unter den Bildschirm, um Kratzern oder anderen Schäden vorzubeugen.
• Ziehen Sie die Schrauben, nachdem Sie sie zwei-bis dreimal weniger mit der Hand gedreht haben, mit einem Schraubenzieher fest.

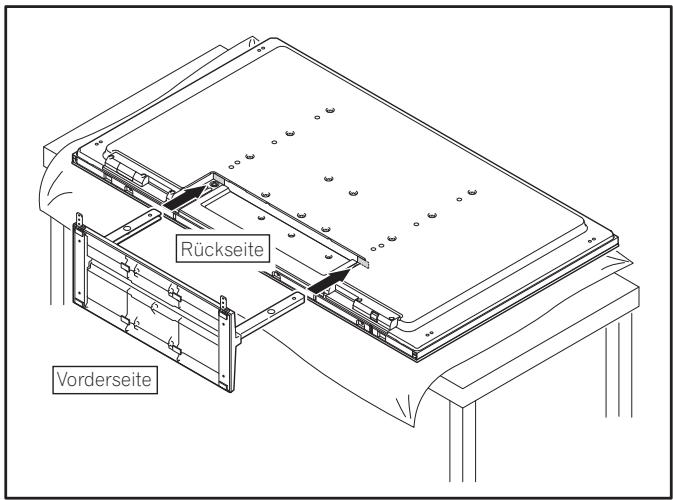

1 Montage des Montage des Pioneer-Bildschirms und -Fernsehers am Ständer.

Legen sie den Pioneer-Bildschirm oder -Fernseher mit der Vorderseite nach unten nieder. Richten Sie die Ständerelemente auf die Einführungn des Pioneer-Bildschirms oder -Fernsehers aus und führen Sie die Ständerelemente langsam horizontal in diese Öffnungenein. Achten Sie darauf darauf, dass die Ständerelemente nicht mit anderen Teilen als den Einführungnungen für diese Elemente als den am Pioneer-Bildschirm oder -Fernseher in Kontakt kommt. Ein Kontakt mit anderen Bereichen kann zu Kratzern oder Deformationen an der Rückseite des Bildschirme oder den Anschlüssen führen.

Hinweis

Seien Sie vorsichtig, wenn Sie den Pioneer-Bildschirm oder -Fernseher hinlegen. Sie beugen so Kratzern oder anderen Schäden vor.

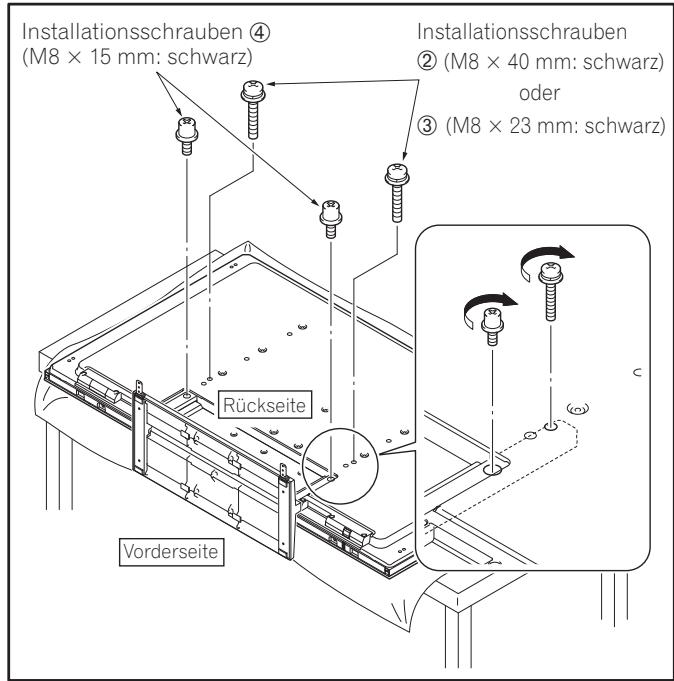

2 Sicherung des Pioneer-Bildschirms oder -Fernsehers mit den Installationsschrauben.

Sichern Sie unter Verwendung eines Kreuzschlitz-Schraubendrehers die mit den Pfeilen markierten (Schraublocher mit „T" markiert) Teile.

Oben..... Installationsschrauben ② (M8×40 mm: schwarz)

Unten..... Installationsschrauben ④ (M8 × 15 mm: schwarz)

[KRP-500P/KRP-500M]

KRP-TS02

Oben..... Installationsschrauben ③ (M8x23 mm:schwarz)

Unten..... Installationsschrauben ④ (M8x15 mm: schwarz)

Installation des Produkts an einem Gestell usw.

Vorsicht

-itte beachten Sie, dass der Pioneer-Bildschirm oder -Fernseher bei der Montage an einem Gestell usw. von mindestens zwei Personen gehalten wird.
-itte halten Sie den Pioneer-Bildschirm oder -Fernseher auf keinen Fall an den Lautsprechern oder am Ständer, Denn dies konnte zu Schaden am Produkt fuhren.

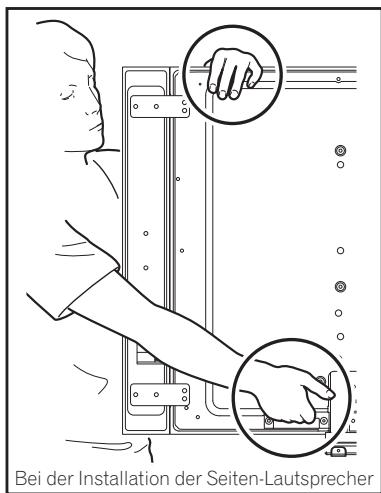

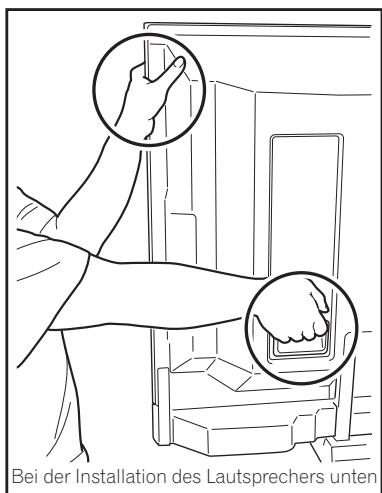

Halten Sie den
Pioneer-Bildschirm oder
-Fernseher an seinen
Handgriffen und von oben her.

Halten Sie den
Pioneer-Bildschirm oder
-Fernseher an seinen Handgriffen
und von den Seiten her.

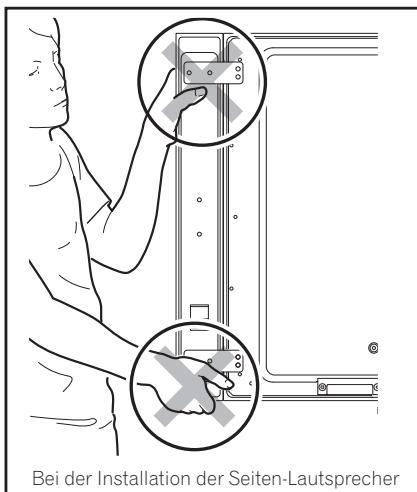

Halten Sie den Pioneer-Bildschirm oder -Fernseher auf keinen Fall an den Laufsprechern.

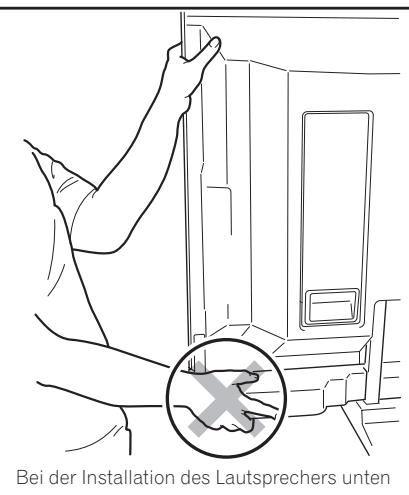

Halten Sie den
Pioneer-Bildschirm oder
-Fernseher auf keinen Fall am Ständer.

Verhinderung eines möglichen Umfallens der Einheit

• Verwenden Sie bei der Installation des Tischständers besonderes Augenmerk daraufuf, zu verhindern, dass die Einheit umfallen kann.
• Sichern Sie den Pioneer-Bildschirm oder -Fernseher sowohl am Gestell als auch an der Wand.

Stabilisierung auf dem Tisch

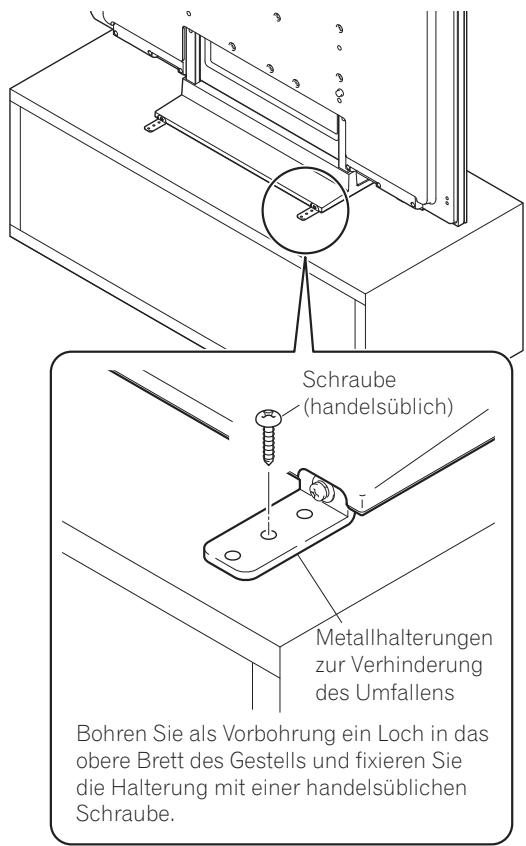

Verwenden Sie zur Fixierung des Pioneer-Bildschirms und -Fernsehers (handelsübliche) Schrauben, wie sie in der Abbildung dargestellt sind.

Hinweis

Verwenden Sie zur Stabilisierung der Einheit auf einem Tisch nur Schrauben, die einen Nenndurchmesser von 4 mm haben und die mindestens 20 mm lang sind.

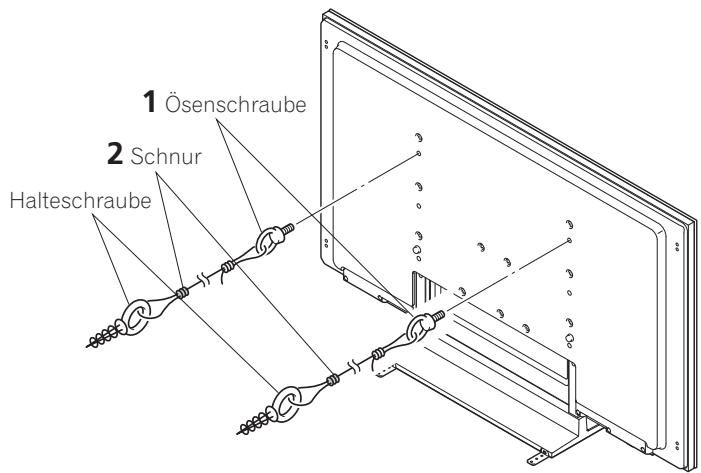

Verwendung einer Wand zur Stabilisierung

1 Anbringen von Bolzenschauben (Ösenschrauben) zur Verhinderung des Umfallens des Pioneer-Bildschirms oder -Fernsehers.
2 Verwendung von reißfosten Schnuren zur ausreichenden und sicheren Stabilisierung an einer Wand, einem Pfeiler oder einem anderen stabilen Baulement.

Führer Sie diese Arbeiten in der gleichen Weise auf der linken und der rechten Seite aus.

Hinweis

Verwenden Sie handelsübliche Ösenschrauben, Schnuren und Halteschrauben. Empfohlene Halteschrauben: Nenndurchmesser M8 Länge 12 mm bis 15 mm

Technische Daten

Außenabmessungen:

KRP-TS02. 552 mm (Breite) × 323 mm (Höhe) × 350 mm (Tiefe)
PDK-TS33. 550 mm (Breite) × 402 mm (Höhe) × 349 mm (Tiefe)
PDK-TS33A. 552 mm (Breite) × 402 mm (Höhe) × 350 mm (Tiefe)

Gewicht:

KRP-TS02 2,5 kg
PDK-TS33 2,2 kg
PDK-TS33A 2,7 kg

Die obigen technischen Daten und das Aaere konnen, um das Produkt zu verbessern, ohne vorherige Ankundigung verandert werden.

Darstellung der Abmessungen

Installation der Seiten-Laatsprecher

KRP-TS02

Einheit: mm

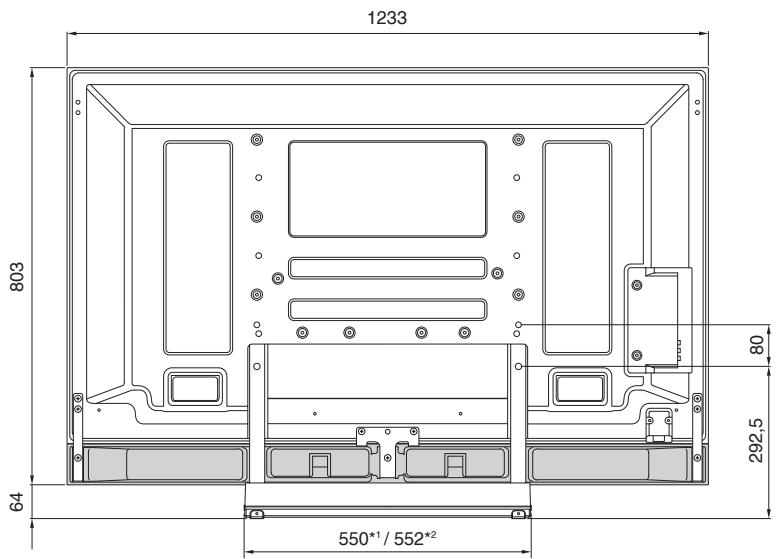

Installation des unten befindlichen Laufsprechers

PDK-TS33\*1

PDK-TS33A\*2

Einheit: mm
