取掇上的注意

注意 安全上的絃表示に这样

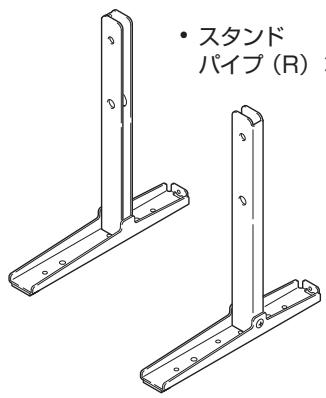

• 亻一又力八一×1

• 斯卡夫
  八伊（L）×1

八伊（R）×1

- 斯卡夫

- メッチ×1

• 轩倒防止金具 × 2


• ニジ①(4 mm ×10 mm：シルバ一)×4

• 取付不②

  (M8 × 23 mm: 黑) × 2

• 取付不③

  (M8 × 15 ~mm: 黑 ) × 2

• 取付不④

  (M4 × 35 mm: 黑) ×2

• 取极說明書

  (本書) × 1

組み立乙手順

1 萬一力八一を裏側にする

• 必須平坦地安定了場所內取付給予以
• 而且是穴,对上垂直于地,或与地平行的平面。
• ヨイスPLEUYに�ズ的优点は破損が生不出うに、シートなを敷いにくだて。
• ネジを手に2、3回軽く締てからド现代农业一等締つてくだて。

取の付い手順

1 プラズマテレビにsts平台上取付る

<上側>取付ネジ②（M8×23mm：黑）
<下側>取付ネジ③ (M8×15mm：黑)

ラックお願いに設置する场合

注意

為使您熟知本機的正確操作方式，務求詳閱本「操作手冊」。

在您閱讀完手冊的內容後，請妥為保存，以備日後參考之用。

安装

• 如果您在安裝時遇到任何問題，請與您的經銷商連絡。
• Pioneer對於因安裝錯誤、不當使用、修改或天災所造成的任何意外或損害，恕概不負責。

重要警示

將位於設備下方的型號和序號記錄下來。

型號

序號

保留這些號碼以備不時之需。

目錄

注意. 57

清點標準配件 58

組裝支架. 59

貼上觀墊 60

安装先鋒顯示器及電視 61

將本產品安裝到機架等裝置上 62

預防設備摔落 63

規格 63

尺寸圖 64

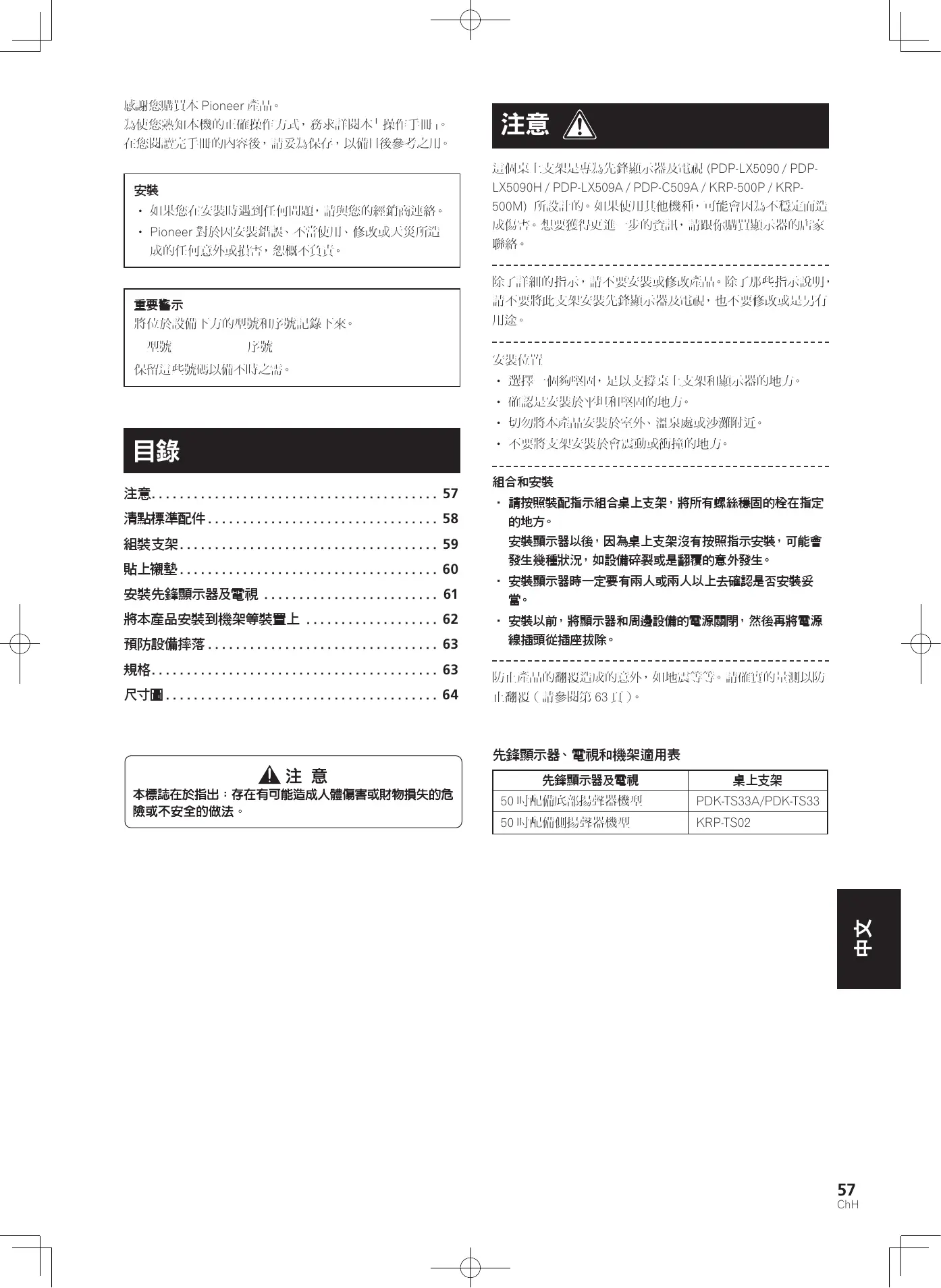

注意

本標誌在於指出：存在有可能造成人體傷害或財物損失的危險或不安全的做法。

注意

這個桌上支架是專為先鋒顯示器及電視(PDP-LX5090/PDP-LX5090H/PDP-LX509A/PDP-C509A/KRP-500P/KRP-500M)所設計的。如果使用其他機種，可能會因為不穩定而造成傷害。想要獲得更進一步的資訊，請跟你購買顯示器的店家聯絡。

除了詳細的指示，請不要安裝或修改產品。除了那些指示說明，請不要將此支架安裝先鋒顯示器及電視，也不要修改或是另有用途。

安装位置

• 選擇一個夠堅固，足以支撐桌上支架和顯示器的地方。
  ·確認是安裝於平坦和堅固的地方。
  ·切勿將本產品安裝於室外、溫泉處或沙滩附近。
• 不要將支架安裝於會震動或衝撞的地方。

組合和安裝

·請按照裝配指示組合桌上支架，將所有螺絲穩固的栓在指定的地方。
安裝顯示器以後，因為桌上支架沒有按照指示安裝，可能會發生幾種狀況，如設備碎裂或是翻覆的意外發生。
· 安裝顯示器時一定要有兩人或兩人以上去確認是否安裝妥當。
· 安裝以前，將顯示器和周邊設備的電源關閉，然後再將電源線插頭從插座拔除。

防止產品的翻覆造成的意外，如地震等等。請確實的量測以防止翻覆（請參閱第63頁）。

先鋒顯示器、電視和機架適用表

先鋒顯示器及電視	桌上支架
50吋配備底部揚聲器機型	PDK-TS33A/PDK-TS33
50吋配備側揚聲器機型	KRP-TS02

清點標準配件

請清點確定收到所有標準配件，再行組裝及安裝。

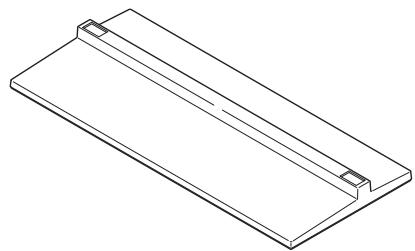

- 座板 × 1

- 褶垫 × 1

螺絲 ①
(4 mm × 10 mm: 銀色) × 4

- 安裝螺絲 ④
(M8×15mm:黑色）×2

- 支架 (L) ×1

- 防摔落金屬配件 × 2

- 安裝螺絲 ② ^ 其
(M8× 40mm 黑色） × 2
- 安裝螺絲⑤
(M4× 35mm 黑色） × 2
[供防摔落金屬配件使用]

- 安裝螺絲 ③
(M8× 23mm 黑色） × 2

- 操作手册（本份文件） × 1

組裝程序

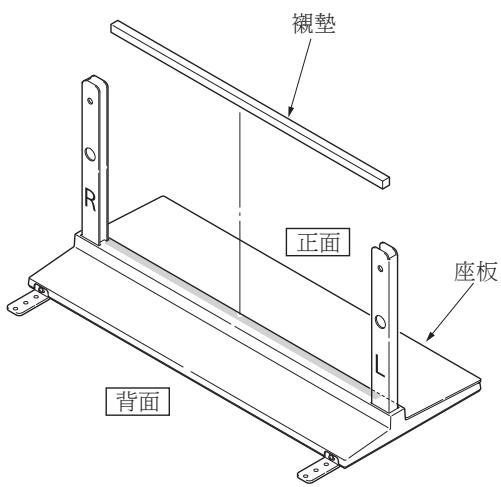

1 將座板翻轉使底面朝上。

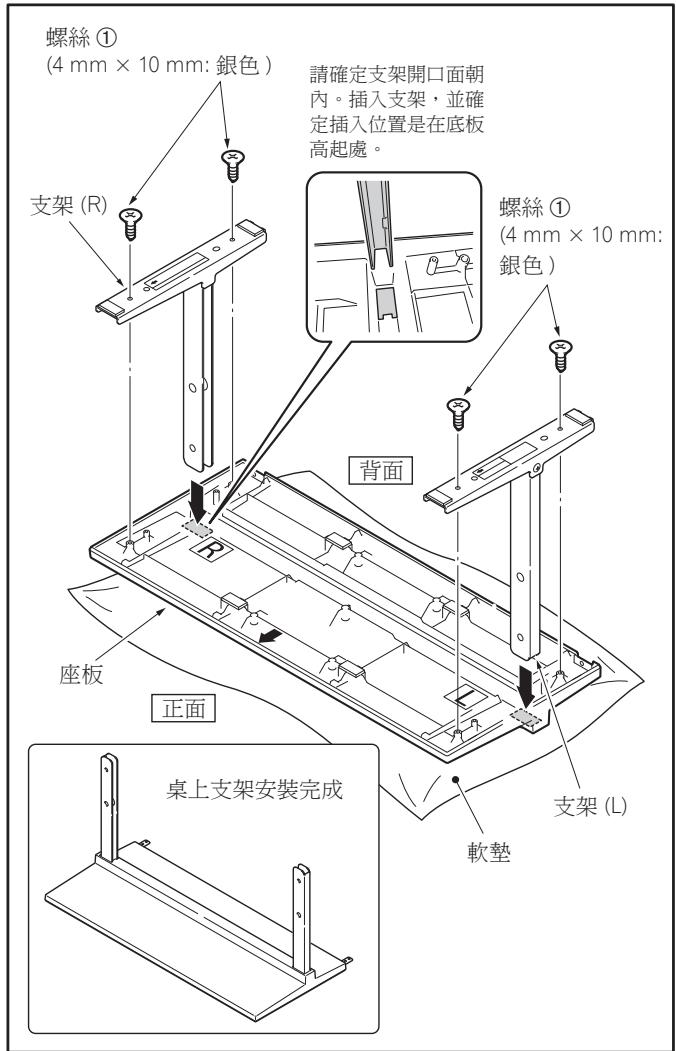

2 將支架管插入座板內。

• 將支架（R）插入標示「R」的底板右側，以及將支架（L）插入標示「L」的底板左側。
  ·請確定支架開口面朝內。插入支架，並確定插入位置是在底板高起處。

3 鍵緊螺絲 ①(4 mm × 10 mm：銀色）以固定支架。

附注

·組裝支架管時，請於座板放置一軟墊。
組裝前若未放置軟墊，則座板正面可能會刮傷。

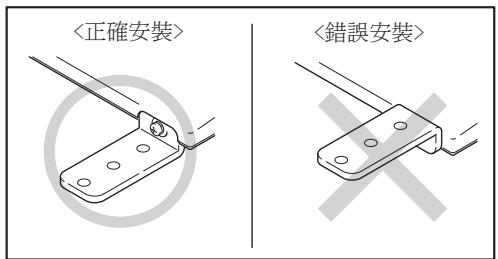

·安裝支架（L）和支架（R）時請謹慎小心，以確定安裝位置沒有錯誤。支架若安裝錯誤，可能會導致整個機架損壞。

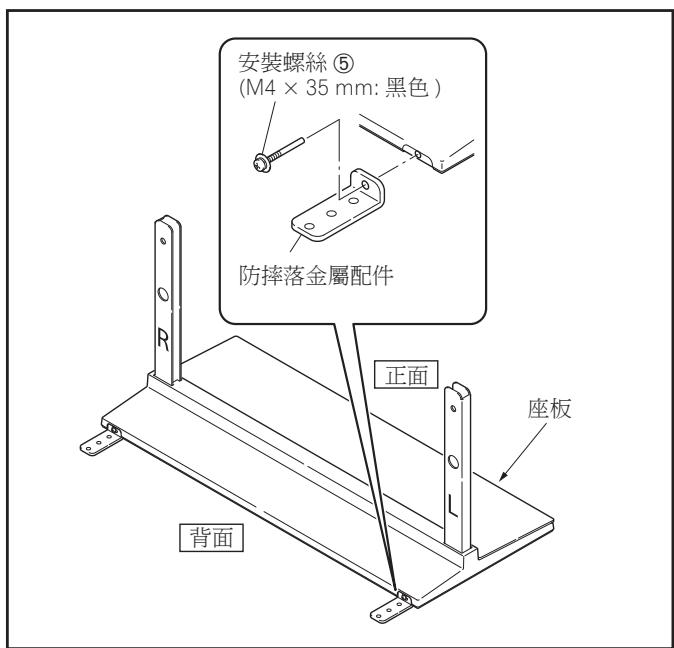

4 裝上支架後，再使用安裝螺絲⑤（M4×35 mm: 黑色）裝上防摔落金屬配件。

附注

請確定未將防摔落金屬配件的方向裝反。

貼上襯墊

此部分可預防連接至先鋒顯示器及電視背面連接線之反射光到底蓋上。

附注

將座板固定到一平坦、穩定之處後，再將其接上。

接合程序

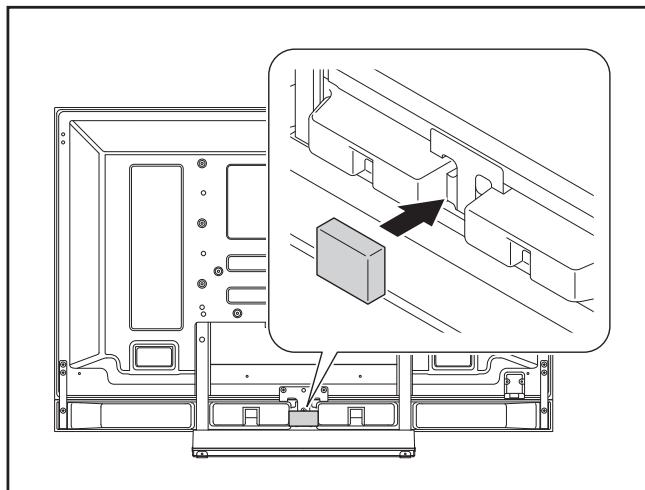

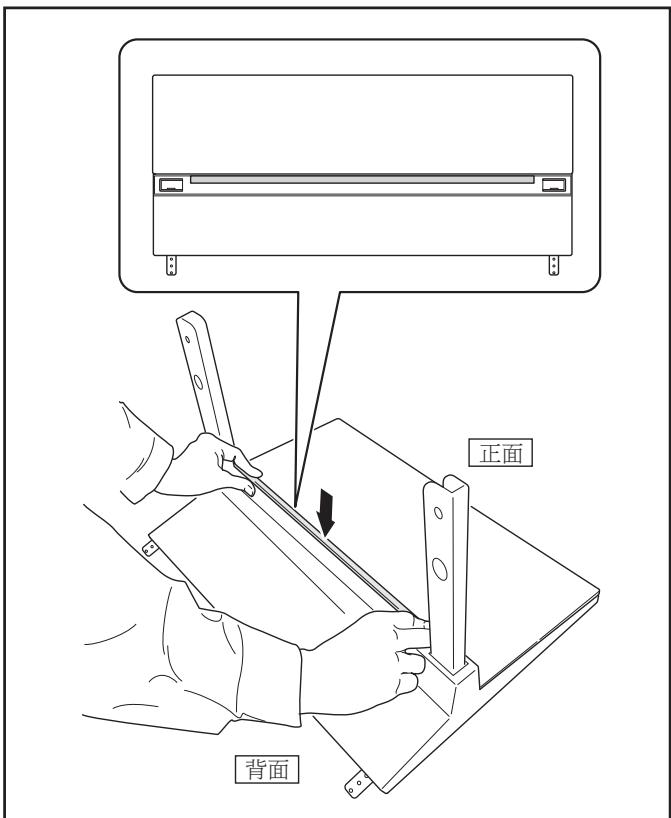

1 撕下襯墊上雙面膠的一面後，將其貼在下圖所示的位置上。

附注

·請小心勿將襯墊貼上插管孔上。
- 將襯墊定位後將無間隙存在，否則襯墊可能會剝落。

2 裝好先鋒電視的支架後，撕下阻光墊上雙面膠的一面，再將其貼在下圖所示的位置上（限PDP-LX5090 / PDP-LX5090H / PDP-C509A）。

安装先鋒顯示器及電視

注意

先鋒顯示器及電視的重量約 30kg ，此款屬於薄形

電視，無法站立，因此至少要由兩位人員進行安裝。

附注

·務必在平坦穩固的地點進行安裝。
- 將螺絲垂直插入螺絲孔，請勿過度用力銷緊螺絲。
·請在電視底部放置床單或其他布料，以免刮傷或損壞電視。
- 用手稍微轉動螺絲二到三次，然後用螺絲起子鎖緊。

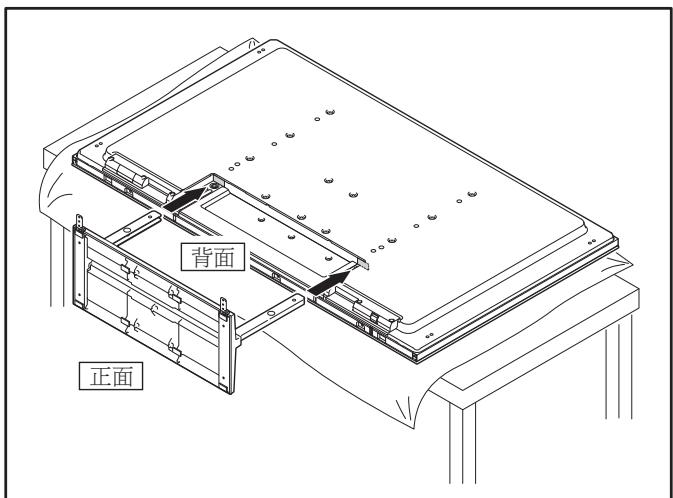

1 將先鋒顯示器及電視安裝到機架上。

將先鋒顯示器及電視平放。

將機架上的支架對準先鋒顯示器及電視的機架槽，然後將支架緩慢地水平插入機架槽。

請確定支架的支撐點除接觸先鋒顯示器及電視支架的插槽外，未與其他地方接觸。否則，可能會造成刮痕，或使顯示器的後側或端子變形。

附注

將先鋒顯示器及電視平放時，請謹慎小心，以免造成刮痕或損壞。

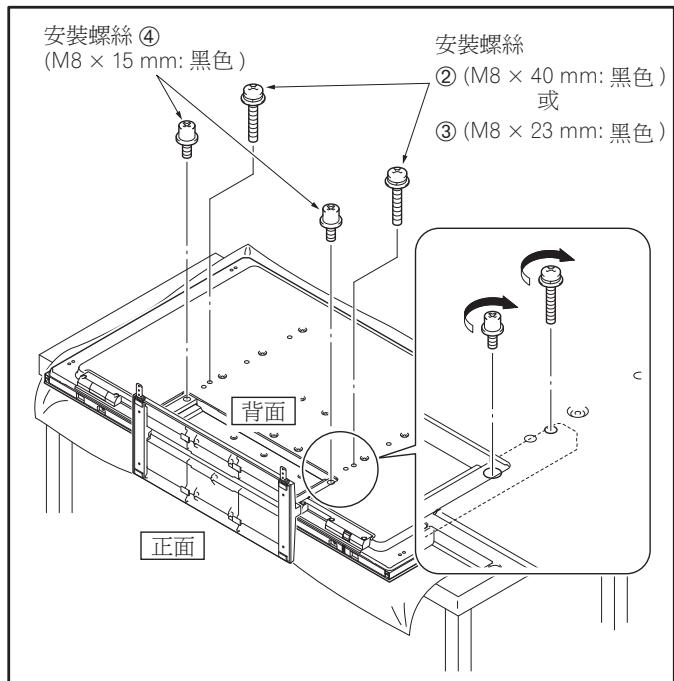

2 用安裝螺絲固定先鋒顯示器及電視。

請用十字螺絲起子將螺絲鎖緊於標示箭頭（標示「T」的螺絲孔）的位置。

頂部. 安裝螺絲 ② ( M 8 × 40 ~ m m ：黑色）

底部. 安裝螺絲 ④ ( M 8 × 15 ~ m m : 黑色）

[KRP-500P/KRP-500M]

KRP-TS02

頂部. 安裝螺絲 ③ ( M 8 × 23 m m : 黑色）

底部. 安裝螺絲 ④ ( M 8 × 15 m m : 黑色）

將本產品安裝到機架等裝置上

注意

·安裝至機櫃時，請務必由兩位以上人員抓穩先鋒顯示器及電視。

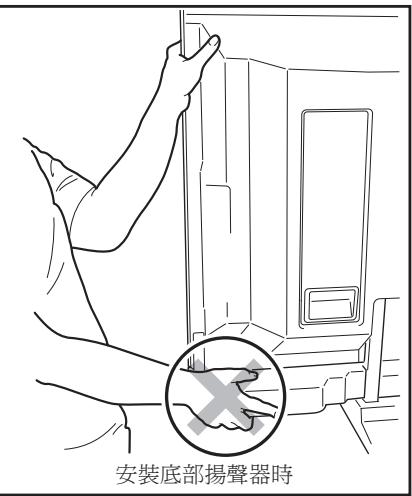

·請勿利用揚聲器或機架為施力點搬動先鋒顯示器及電視，以免造成損壞。

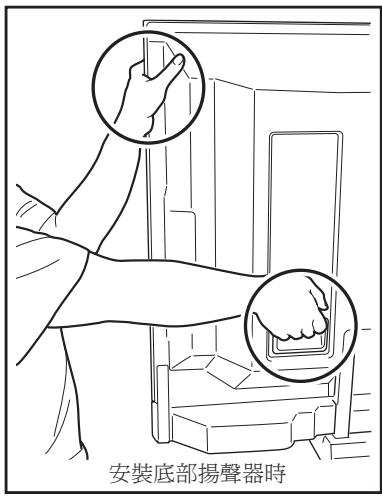

請由頂部並利用把手搬動先鋒顯示器及電視。

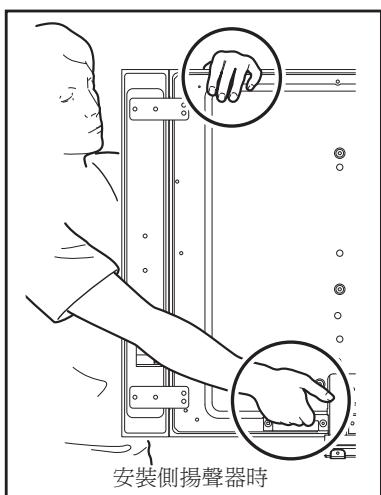

請由側邊並利用把手搬動先鋒顯示器及電視。

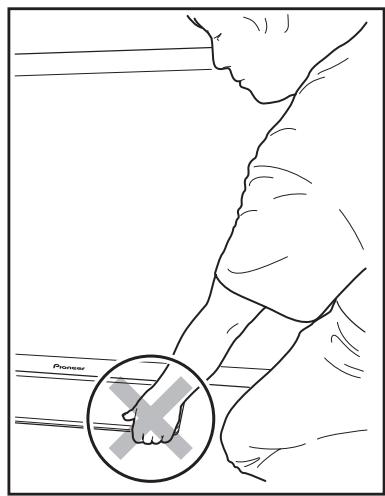

請勿利用揚聲器為施力點搬動先鋒顯示器及電視。

請勿利用機架為施力點搬動先鋒顯示器及電視。

預防設備摔落

在安裝支架後，請特別小心確定設備不會摔落。
- 將電獎電視安裝至機櫃和牆面上。

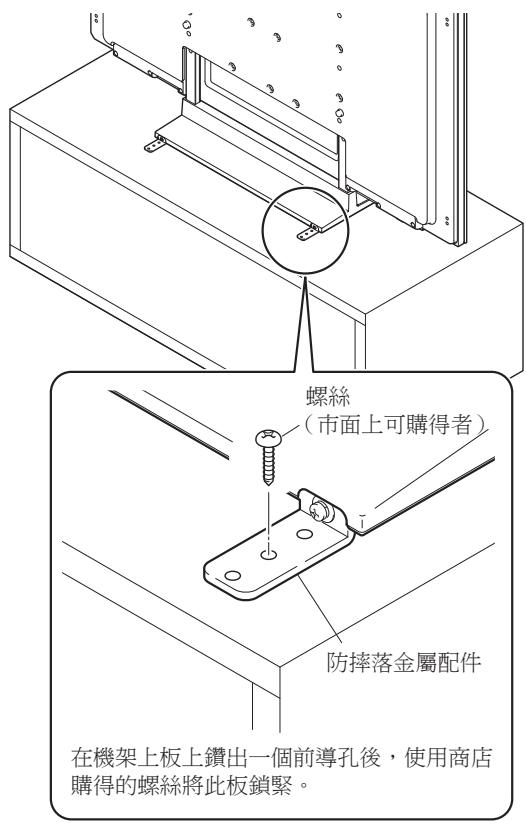

穩固於桌上

如圖所示，使用市面可購得的螺絲，將先鋒顯示器及電視固定。

附注

要將設備穩固於桌上，請使用額定直徑為 4mm 及至少 20mm 長的螺絲。

利用墙壁固定

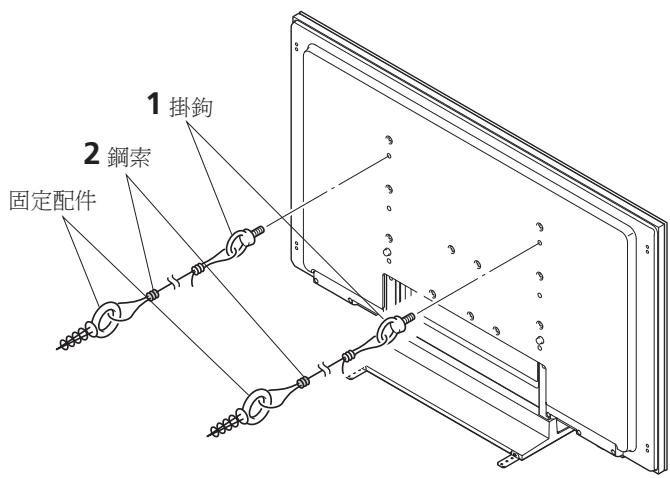

1 將防摔落螺絲（掛鉤）安裝到電漿電視上。
2 利用強力鋼索適當地穩固並牢牢固定到牆上、柱上或其他堅固的元件上。

請使用相同方式固定好左右兩側。

附注

請使用一般市面上的掛鈞、鋼索及固定配件。
建議掛鈞：額定直徑M8
長度 12mm 至 15mm

規格

外部尺寸：

• 以上的外部規格如有修改，以改善產品品質，恕不另行通知。

安裝側揚聲器時

KRP-TS02

單位：mm
