使用説明書 PDK-TS33A PIONEER

 必ず転倒・落下防止対策を行ってください。（7 ページ参照）  When placing this unit, ensure that it is firmly secured to reduce the risk of it falling and causing injury. (see page 15)  Lorsque vous installez ce produit, veillez à le fixer solidement afin d’éviter toute chute. Il risquerait de provoquer des blessures. (voir page 23)

このたびは、パイオニアの製品をお買い求めいただきまし てまことにありがとうございます。お使いになる前には取扱 説明書をよくお読みになり、安全に正しくご使用ください。 また、お読みになったあとも、この取扱説明書は大切に保 管してください。

本製品は弊社製プラズマテレビ KRP-500A/KRP-500M 専用のテーブルトップスタンドです。 その他の機器への取り付けには対応しておりません。詳し くは、お買い求めの販売店にご相談ください。

「据え付け」について  お客様がご自身で本機の取り付けを困難だと思われ る場合は、販売店にご相談ください。  なお、据え付け、取り付けの不備、誤使用、改造、 天災などによる事故損傷については、弊社は一切責 任を負いません。

指定外のプラズマテレビへの取り付け、改造およ び他の用途での使用はしないでください。 設置場所について 設置場所にはスタンドとプラズマテレビの質量に十 分耐えられる強度をもつ場所を選定してください。

必ず平坦で安定した場所に設置してください。

取扱上の注意 2 同梱された部品の確認 3 スタンドの組み立て 4 クッションの取り付け 5 プラズマテレビの取り付け方 6 ラックなどに設置する場合 7 転倒防止 7 仕

取扱説明書および製品に記されている注意事項には、損害 のレベルや内容を示す絵表示が付けられていることがあり ます。それら絵表示の意味は以下のとおりです。

人が死亡または重傷を負う恐れが ある内容を示します。

人がけがをしたり財産に損害を受 ける恐れがある内容を示します。

警告・注意（気をつけること） 禁止（やってはいけないこと） 指示・強制（しなければならないこと）

屋外や温泉、海辺などの水場には設置しないでく ださい。 振動や衝撃の加わるような場所には設置しないで ください。 組み立て・設置について 組み立ての手順を守り、指定の箇所はすべて確実 にネジ留めしてください。 指定を守らないとプラズマテレビ取り付け後に、 破損や転倒など思わぬ事故の原因となることがあ ります。 プラズマテレビの取り付け作業は安全のため、必 ず 2 人以上で行ってください。 作業の際には、プラズマテレビと周辺機器の電源 を切り、電源プラグをコンセントから抜いてくだ さい。 地震などでの製品の転倒・落下によるけがなどの 危害を軽減するために、必ず転倒・落下防止対策 を行ってください（7 ページ参照）。

組み立て・設置の前に同梱された部品を確認してください。

 取付ネジ ② （M8 × 23 mm：黒）×2

 取付ネジ ③ （M8 × 15 mm：黒）×2

 スタンド パイプ（L）×1  スタンド パイプ（R）×1  取付ネジ ④（転倒防止金具用） （M4 × 35 mm：黒）×2  ネジ ①（4 mm ×10 mm：シルバー）×4

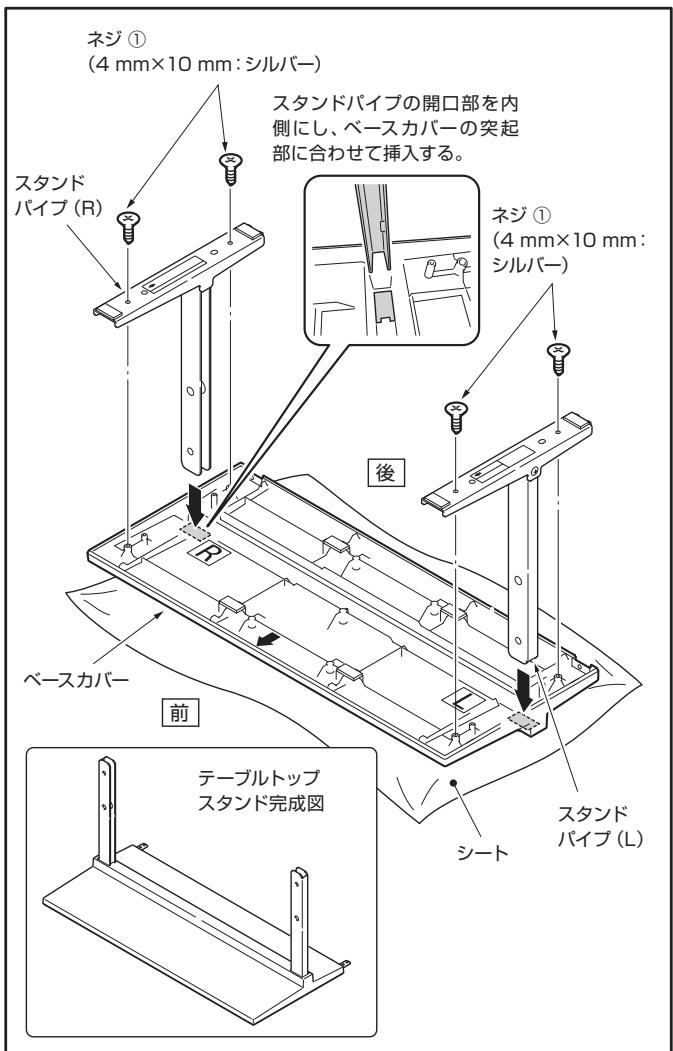

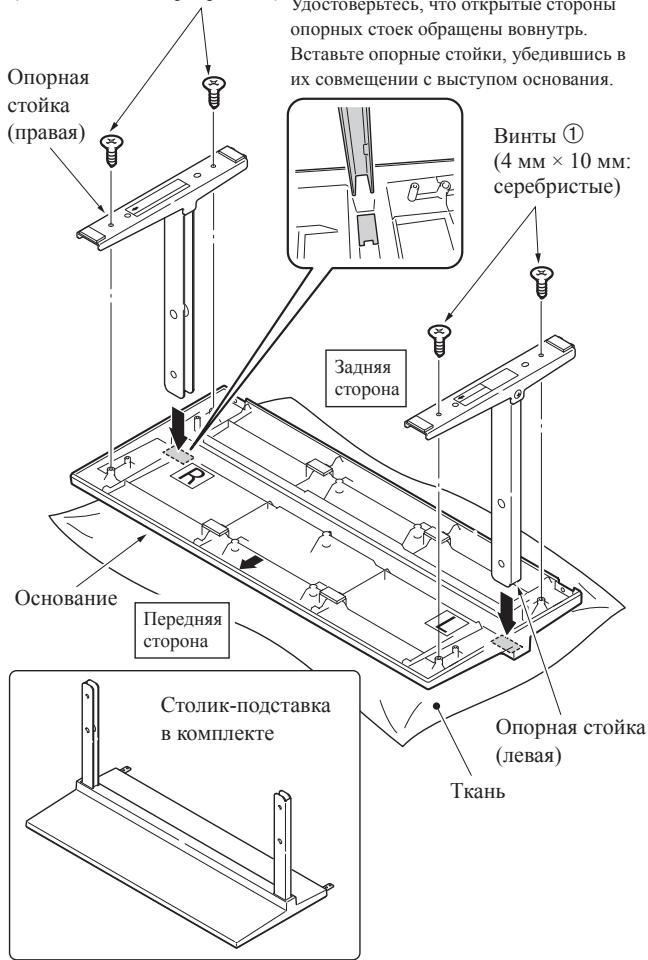

ベースカバーを裏側にする スタンドパイプをベースカバーに挿入する

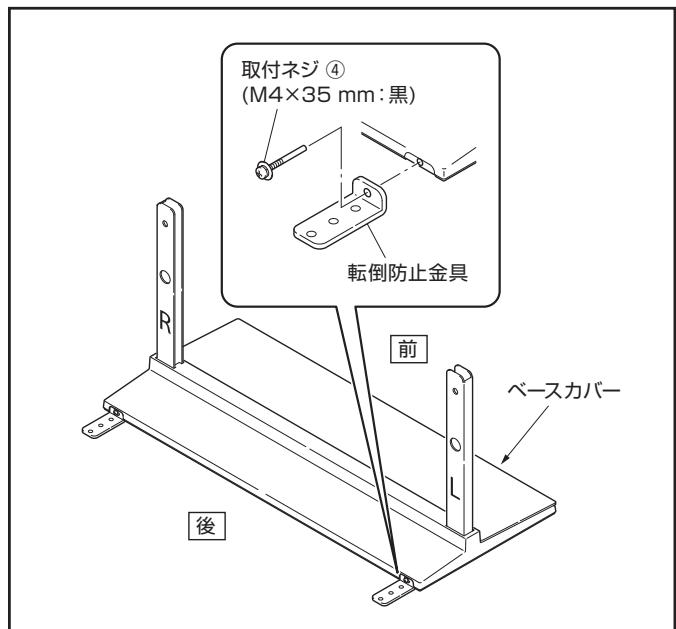

スタンドの組み立て後、転倒防止金具を取付 ネジ ④（M4 × 35 mm：黒）で取り付ける

 R マーク側にスタンドパイプ（R）、L マーク側にス タンドパイプ（L）を挿入してください。

 スタンドパイプの開口部を内側にし、ベースカバー の突起部に合わせて挿入してください。

ネジ ①（4 mm × 10 mm：シルバー）で スタンドパイプをベースカバーに固定する 転倒防止金具 ネジ ① （4 mm×10 mm：シルバー）

スタンドパイプの開口部を内 側 にし、ベース カバー の 突 起 部に合わせて挿入する。 スタンド パイプ（R）

ネジ ① （4 mm×10 mm： シルバー）

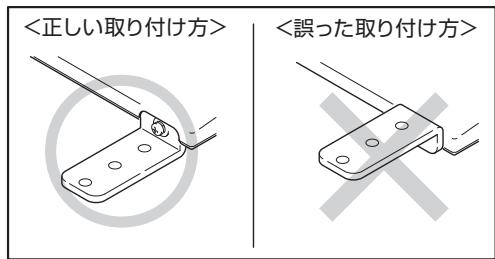

ご注意 転倒防止金具は逆向きに取り付けないようにご注意ください。

前 テーブルトップ スタンド完成図 シート

ご注意  スタンドを組み立てる際は、ベースカバーの下に柔らかいシー トなどを敷いて組み立ててください。 シートを敷いて組み立てを行わないと、ベースカバーの表面を キズつける恐れがあります。  スタンドパイプ（L）、（R）を間違えないように取り付けてくだ さい。間違えて取り付けると、スタンドを破損する恐れがあり ます。

ご注意 平坦で安定した場所にベースカバーを固定してから、取り付けを 行ってください。

製品背面に接続したケーブル類のベースカバーへの映り込 みを防止する部品です。

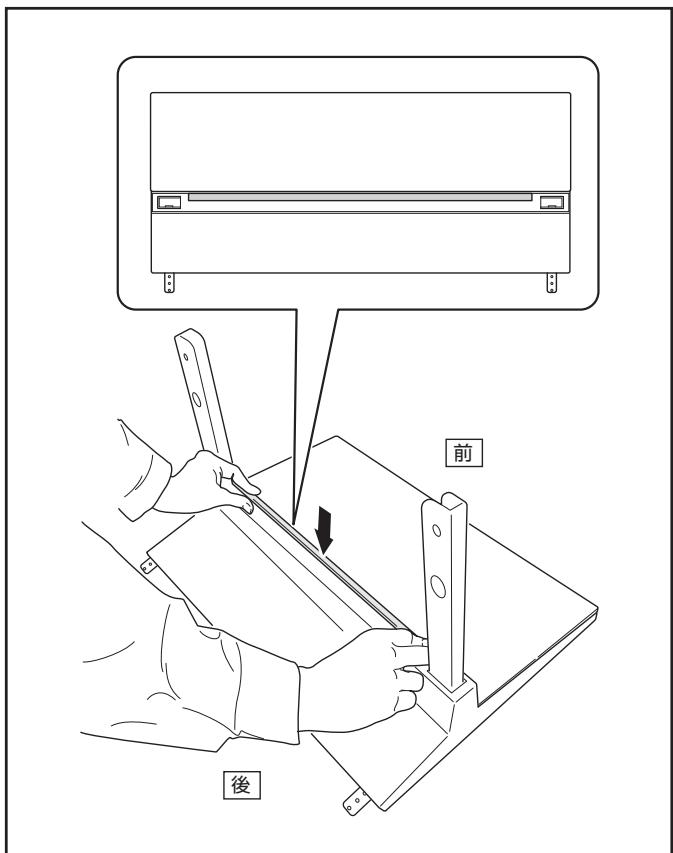

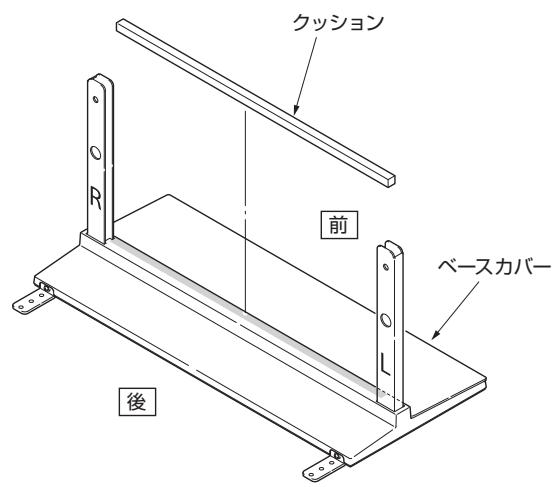

クッションの両面テープのはくり紙をはがし、ベー スカバーの下図の位置に貼る

ご注意  パイプ差込口にクッションがかからないようにしてください。  すき間がないように固定してください。 すき間があると、クッションがはがれる可能性があります。

プラズマテレビは質量が約 30 kg あり、奥行きがなく 不安定なため、取り付けおよび設置は必ず 2 人以上で 行ってください。

取付ネジでプラズマテレビを固定する プラスドライバーを使用して、本体矢印部（「T」の表 示がある穴）を固定してください。 < 上側 > 取付ネジ ②（M8 × 23 mm：黒） < 下側 > 取付ネジ ③（M8 × 15 mm：黒）

ご注意  必ず平坦で安定した場所で取り付けをしてください。  ネジは穴に対して垂直に挿入し、確実に締めてください。  ディスプレイにキズおよび破損が生じないように、シートなど を敷いてください。  ネジを手で 2、3 回軽く締めてからドライバーで締めつけてく ださい。

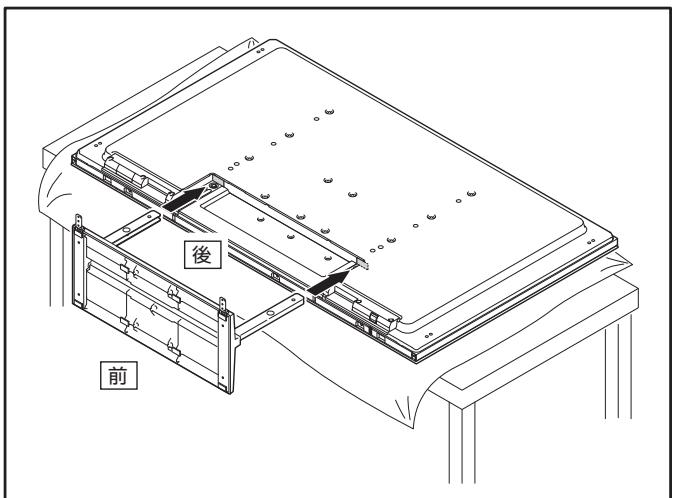

プラズマテレビにスタンドを取り付ける プラズマテレビを寝かせた状態にして、プラズマテレ ビのスタンド挿入部にスタンドの支柱を合わせ、水平 にゆっくり挿入してください。スタンドの支柱をプラ ズマテレビのスタンド挿入口以外の部分に当てないよ うに注意してください。本体裏面や端子にキズをつけ たり、変形させる恐れがあります。

ご注意 プラズマテレビを寝かせるときは、ディスプレイにキズおよび破 損が生じないようにご注意ください。

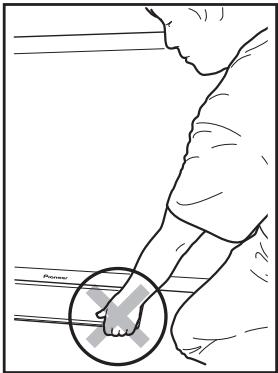

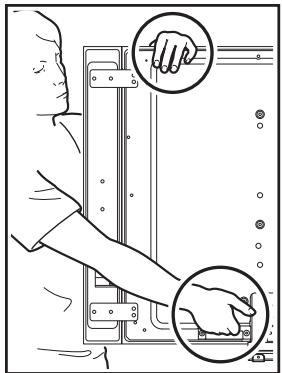

プラズマテレビの上部と 取っ手を持ってください。

スピーカ ー は 持 た な い でください。

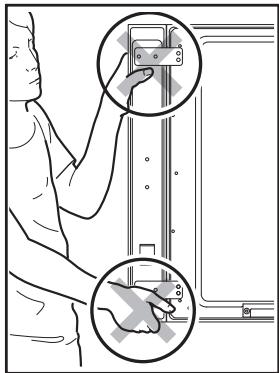

ラックなどに設置する場合 スタンドは持たないでく ださい。

 ラックなどに設置する場 合は、必ず 2 人以上でプ ラズマテレビを持ってく ださい。  スピーカー部、およびス タンドは持たないでくだ さい。破損の原因となり ます。

転倒防止（設置後は転倒防止の備えを必ず行ってください） プラズマテレビはラックと壁面の両方に固定してください。

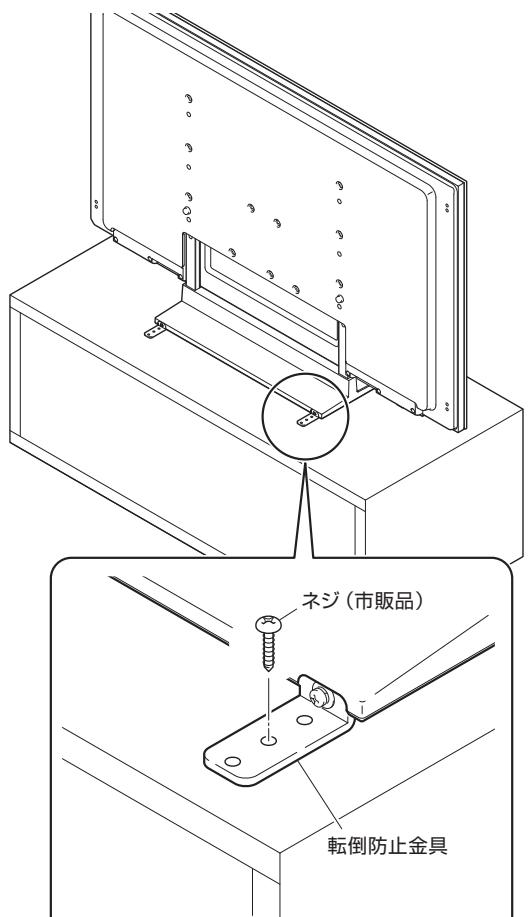

ネジ（市販品）を使って、図のように固定してください。

ご注意 ラックなどに固定する際のネジは、 呼び径 4 mm、長さ 20 mm 以上 のものを使用してください。

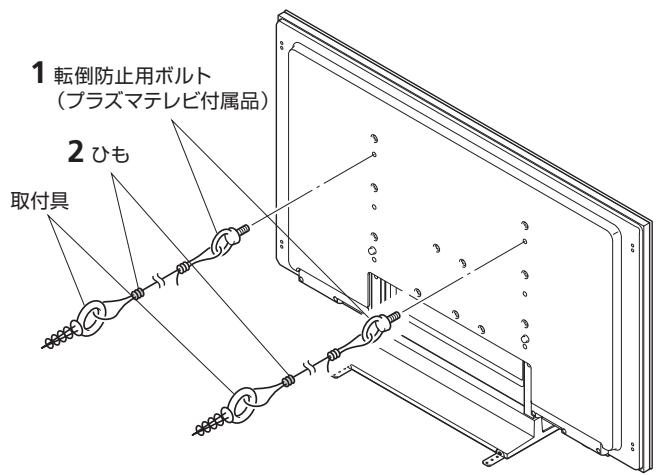

プラズマテレビに転倒防止用ボルトを取り付 ける（2 カ所） 転倒防止用ボルトは、プラズマテレビに付属していま す。

壁、柱などの頑丈な部分に、丈夫なひもでしっ かりと固定する 左右対称に同様の作業を行ってください。

ご注意 ひも、取付具は本製品およびプラズマテレビには付属していませ ん。市販品をご使用ください。

設置後の転倒・落下防止のお願い 地震などでの製品の転倒・落下によるけがなどの危害を軽減するた めに、必ず転倒・落下防止対策を行ってください。 転倒防止金具

ラック天板に下穴をあけてから、市販のネジで ネジ留めしてください。

ご注意： 転倒・落下防止器具を取り付ける壁や台の強度によっては、転倒・ 落下防止効果が大幅に減少します。その場合は適当な補強を施して ください。 また転倒・落下防止対策は、けがなどの危害の軽減を意図したもの ですが、すべての地震に対してその効果を保障するものではありま せん。

552 mm ( 幅 ) × 323 mm ( 高さ ) × 350 mm ( 奥行 ) 2.5 kg

・上記の仕様および外観は、改良のため予告なく変更することがあります。

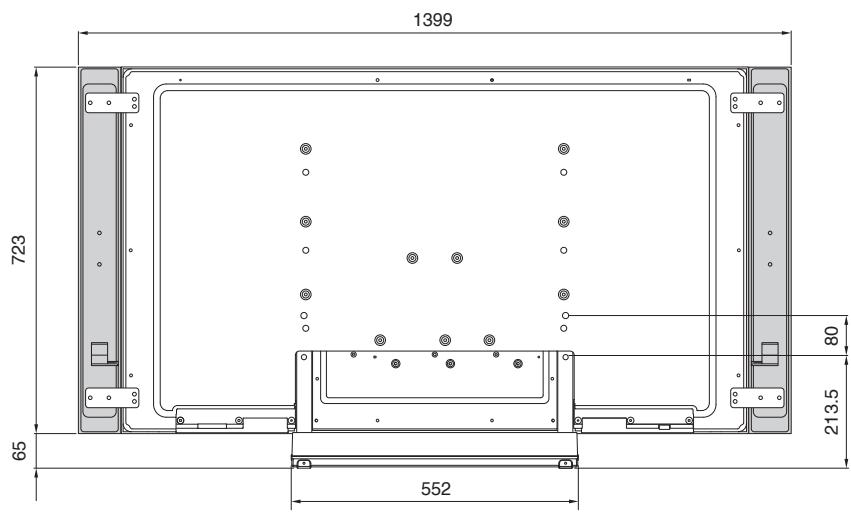

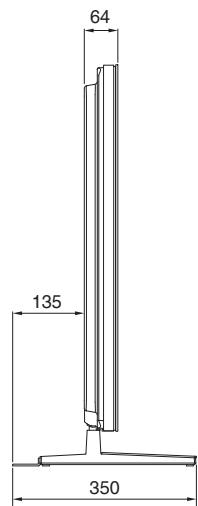

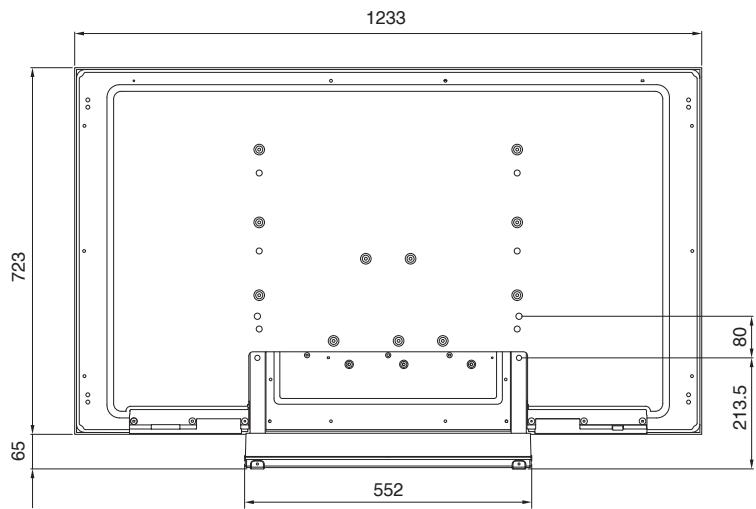

寸法図 サイドスピーカー取り付け時 KRP-TS02 単位：mm

�� 安裝螺絲��� � �������������黑色 ���� [供防摔落金屬配件使用]

���與 ������������������������������������( 已安裝底部揚聲器 ) 一起使用。

鎖緊螺絲 ➀(4 mm × 10 mm：銀色 ) 以固 定支架。 防摔落金屬配件 螺絲��� ���������������銀色 �

請確定支架開口面朝 內。插入支架，並確 定插入位置是在底板 高起處。

正面 座板 螺絲��� ��������������� 銀色 �
