MANUAL DE USUARIO PDK-TS33A PIONEER

349* / 350*2 Uitgegeven door Pioneer Corporation. Copyright © 2008 Pioneer Corporation. Alle rechten voorbehouden.

Instalación • Si experimentara alguna dificultad con la instalación, consulte a su distribuidor. • Pioneer no se responsabiliza de ningún daño que pudiera derivarse de una instalación incorrecta, un uso inadecuado, la realización de modificaciones o catástrofes naturales.

Índice Advertencias 49 Verificación de las piezas suministradas 50 Cómo montar el soporte 51 Cómo colocar la almohadilla 52 Cómo instalar el monitor y televisor Pioneer 53 Cómo instalar el producto sobre un bastidor u otra estructura similar 54 Cómo evitar que el equipo se caiga 55 Especificaciones 55 Diagrama de dimensiones 56

Advertencias Este producto es un soporte de mesa diseñado exclusivamente para ser utilizado con monitores y televisores Pioneer (PDP-LX5090 / PDP-LX5090H / PDP-LX509A / PDPC509A / KRP-500P / KRP-500M). Su empleo con otros modelos podría provocar su inestabilidad, con el consiguiente riesgo de lesiones. Para más información, póngase en contacto con el establecimiento donde adquirió su pantalla. No instale ni modifique este producto, salvo según lo especificado. No utilice este soporte para un monitor y televisor Pioneer distinto de los especificados, y no lo modifique ni lo utilice para otros fines. Dónde instalar el soporte • Elija un lugar cuya resistencia permita aguantar el peso del soporte y de la pantalla. • Asegúrese de que el lugar de instalación sea una superficie llana y estable. • No instale el soporte en el exterior, junto a una fuente termal o cerca de una playa. • No instale el soporte donde el mismo pueda estar sujeto a vibraciones o golpes. Montaje e instalación • Instale el soporte de acuerdo con las instrucciones de montaje y fije correctamente todos los tornillos en los lugares indicados. En ocasiones, se han producido accidentes imprevistos –como la rotura o la caída del equipo – tras haber realizado el montaje, debido a que el soporte no se instaló conforme a las instrucciones facilitadas. • Para tener la certeza de que el producto se instala de forma segura, es imprescindible que en su montaje intervengan dos o más personas. • Antes de proceder a la instalación, apague el monitor y televisor Pioneer y los dispositivos periféricos. Seguidamente, desenchufe el cable de alimentación de la toma de corriente.

Gracias por comprar un producto Pioneer. Tenga la amabilidad de leer el Manual de Instrucciones para saber cómo utilizar este modelo de una forma segura y adecuada. Asimismo, le recomendamos que conserve el Manual de Instrucciones para futuras referencias.

Tome las debidas precauciones para impedir la caída del producto y evitar accidentes imprevistos (consulte las página 55).

Mesa compatible con monitores, televisores y soportes Pioneer Monitores y televisores Pioneer

Modelo de 50 pulgadas, con el altavoz situado en la parte inferior

Modelo de 50 pulgadas, con los altavoces situados en los laterales

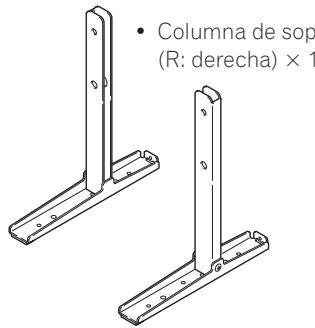

Verificación de las piezas suministradas Antes de proceder al montaje e instalación, asegúrese de que dispone de todas las piezas suministradas.

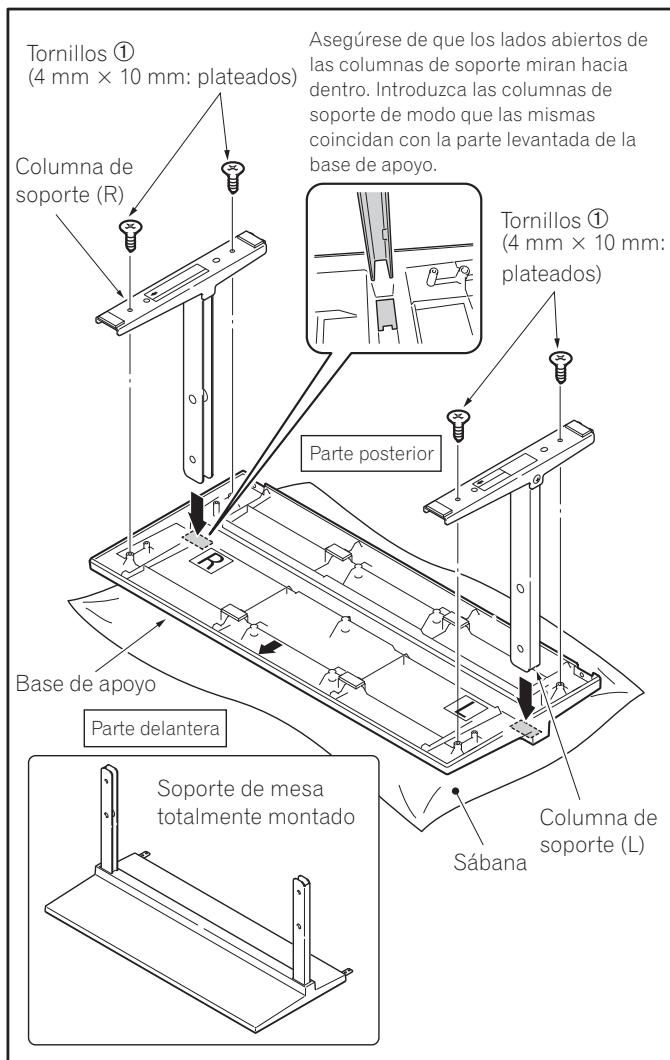

Cómo montar el soporte Procedimiento de montaje

Déle la vuelta a la base de apoyo, de manera que la parte inferior mire hacia arriba.

Introduzca las columnas de soporte en la base de apoyo.

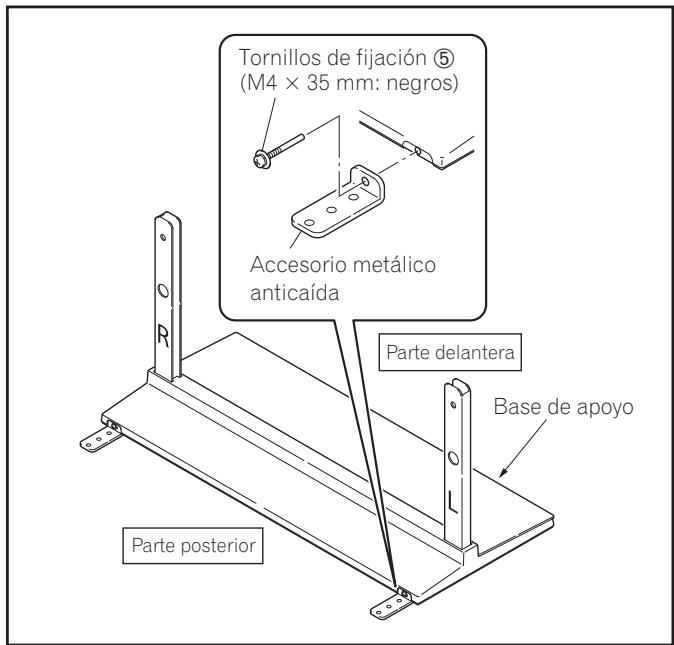

Después de montar el soporte, asegure los accesorios metálicos anticaída mediante los tornillos de fijación ➄ (M4 × 35 mm: negros).

• Introduzca la columna de soporte (R) en el lado señalado con la letra “R” y la columna de soporte (L) en el lado señalado con la letra “L”. • Asegúrese de que los lados abiertos de las columnas de soporte miran hacia dentro. Introduzca las columnas de soporte de modo que las mismas coincidan con la parte levantada de la base de apoyo.

������������������������ ���������������������

Apriete los tornillos ➀ (4 mm × 10 mm: plateados) para estabilizar las columnas de soporte.

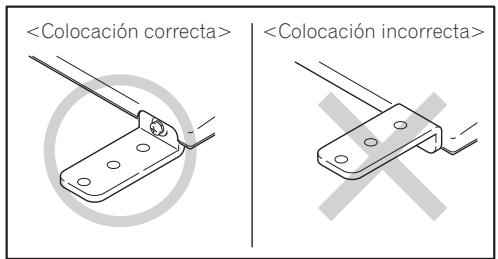

���� Asegúrese de que no coloca al revés los accesorios metálicos anticaída. ���������������������

���� • Para montar el soporte, coloque una sábana suave debajo de la base de apoyo. Si no coloca ninguna sábana antes de proceder al montaje, la superficie frontal de la base de apoyo se podría rayar. • Asegúrese de que instala las columnas de soporte (L) y (R) en la posición correcta, ya que de lo contrario el soporte podría resultar dañado.

Cómo colocar la almohadilla Este dispositivo impide que los cables conectados a la parte posterior del monitor y televisor Pioneer se reflejen en la base de apoyo.

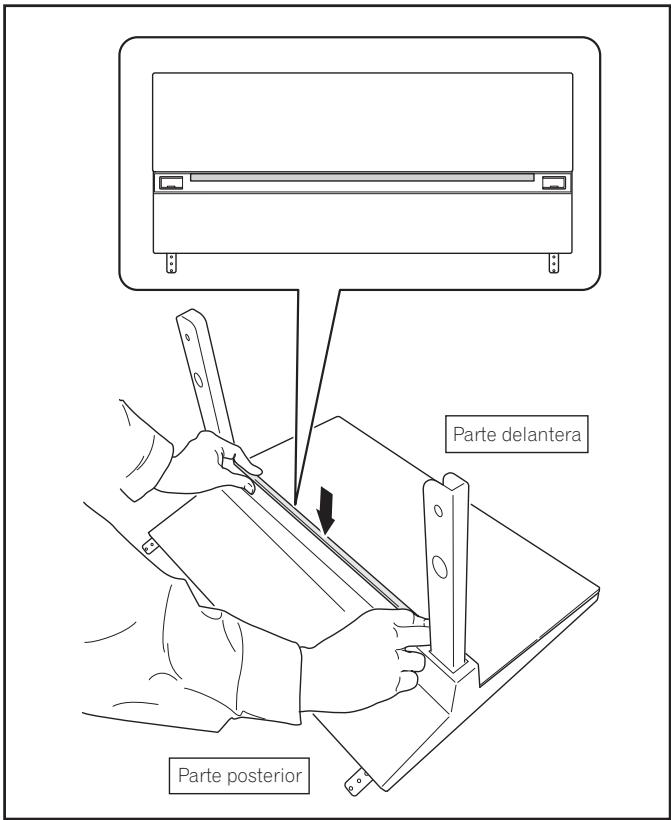

Procedimiento de colocación

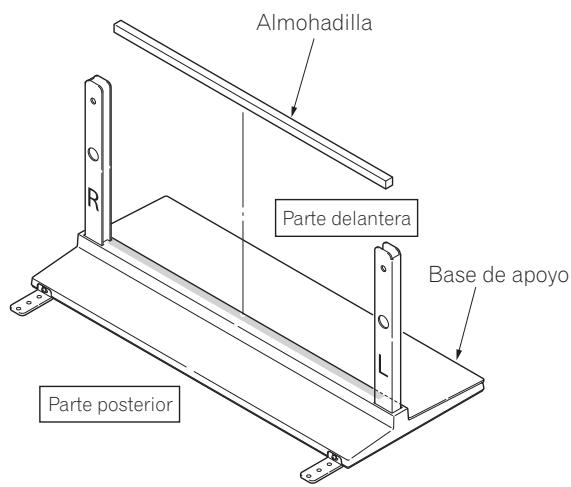

Despegue un lado de la cinta adhesiva de doble cara de la almohadilla y adhiera ésta en la posición que se indica en la figura inferior.

Instale el dispositivo tras haber dispuesto firmemente la base de apoyo sobre una superficie llana y estable.

���� • Tenga cuidado de que la almohadilla no interfiera con los agujeros para introducir las columnas de soporte. • Colóquela de manera que no quede ningún hueco, ya que en tal caso la almohadilla podría despegarse.

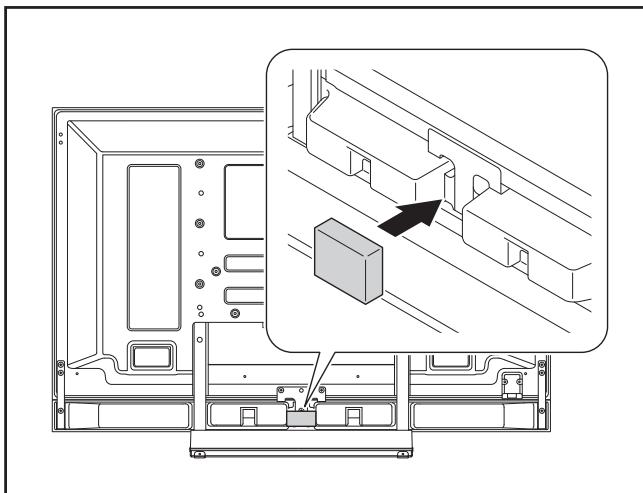

Tras haber instalado el televisor Pioneer en el soporte, despegue un lado de la cinta adhesiva de doble cara y adhiera el bloque antirreflejos en la posición que se indica en la figura inferior (sólo los modelos PDP-LX5090 / PDP-LX5090H / PDP-C509A).

Cómo instalar el monitor y televisor Pioneer Un monitor y televisor Pioneer pesa alrededor de 30 kg; puesto que carece de fondo, es inestable. Por consiguiente, es imprescindible que al menos ���������� dos personas intervengan en su montaje e instalación.

���� • Asegúrese de que instala el televisor sobre una superficie llana y estable. • Introduzca los tornillos en los agujeros verticalmente y no los apriete más de lo necesario. • Extienda una sábana u otro material debajo de la pantalla para evitar que la misma se raye o sufra daños. • Después de haber girado manualmente los tornillos unas dos o tres veces, apriételos a conciencia con un destornillador.

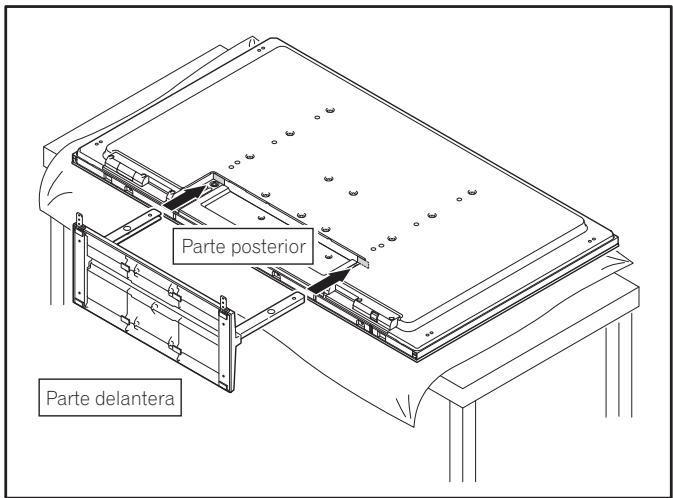

Cómo acoplar el monitor y televisor Pioneer al soporte.

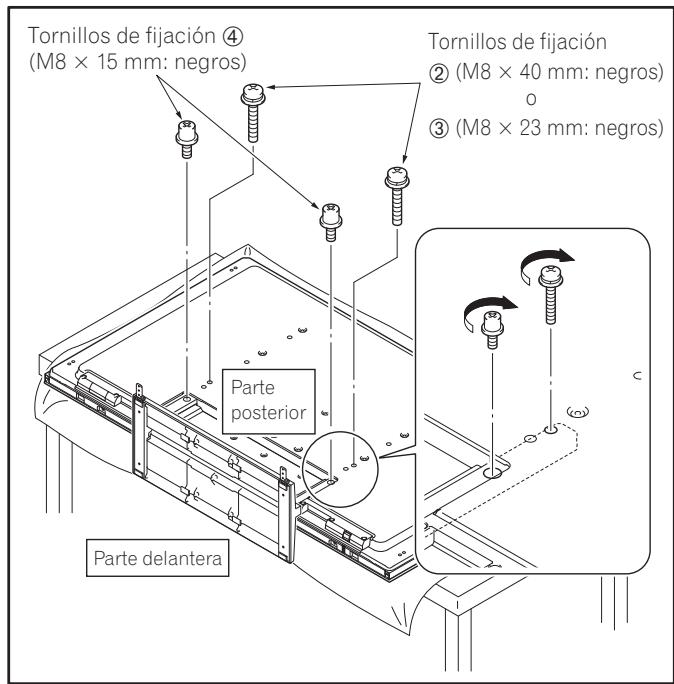

Cómo asegurar el monitor y televisor Pioneer mediante los tornillos de fijación. Utilice un destornillador Phillips para asegurar las piezas acompañadas de una flecha (agujeros marcados con una “T”).

[PDP-LX5090 / PDP-LX5090H / PDP-LX509A / PDP-C509A] KRP-TS02 / PDK-TS33A / PDK-TS33 Arriba Tornillos de fijación ➁ (M8 × 40 mm: negros) Abajo Tornillos de fijación ➃ (M8 × 15 mm: negros) [KRP-500P / KRP-500M] KRP-TS02 Arriba Tornillos de fijación ➂ (M8 × 23 mm: negros) Abajo Tornillos de fijación ➃ (M8 × 15 mm: negros) ������������������������ ��������������������

Coloque el monitor y televisor Pioneer en posición horizontal. Alinee las columnas de soporte con las ranuras del soporte del monitor y televisor Pioneer e introdúzcalas lentamente y de forma horizontal. Asegúrese de que las columnas de soporte únicamente entran en contacto con las ranuras practicadas en el monitor y televisor Pioneer. Si entraran en contacto con un área distinta, los terminales o la parte posterior de la pantalla podrían rayarse o deformarse.

���� Cuando coloque el monitor y televisor Pioneer en posición horizontal, tome precauciones para que el mismo no se raye ni sufra daños.

Cómo instalar el producto sobre un bastidor u otra estructura similar

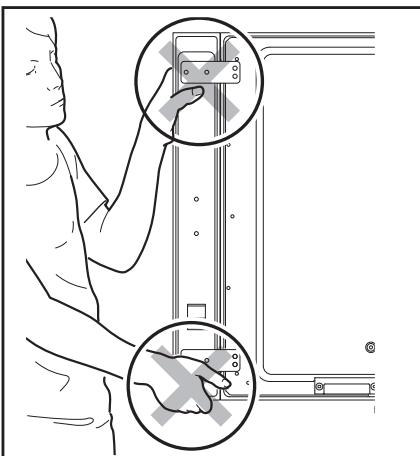

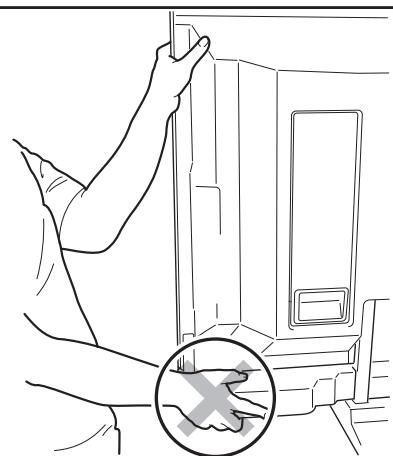

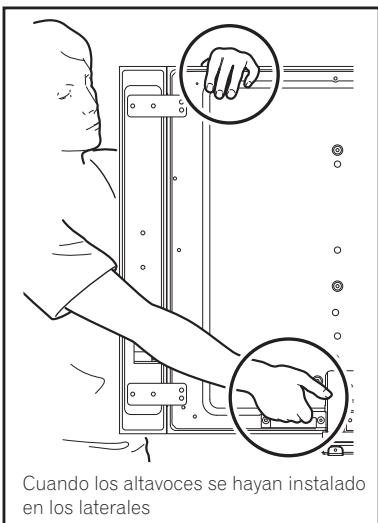

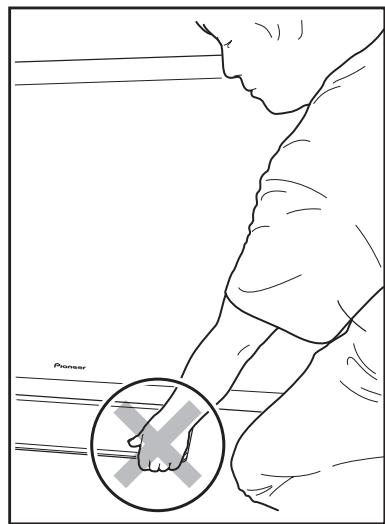

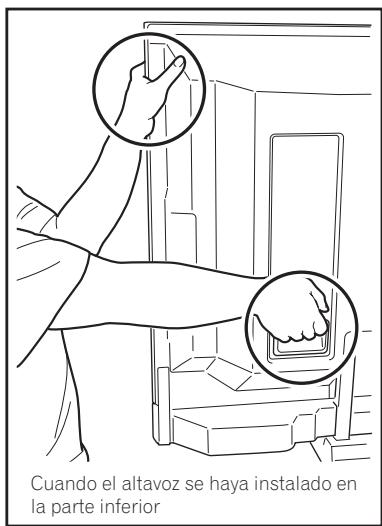

���������� • Cuando instale este producto en un bastidor u otra estructura similar, asegúrese de que dos personas o más sujetan el monitor y televisor Pioneer. • No sujete el monitor y televisor Pioneer por los altavoces ni el soporte, ya que el producto podría resultar dañado. ������������������������������ ������������������������������ ���������������

���������������������������������������� ����������������

��������������������������������� �����������������������

Cómo evitar que el equipo se caiga • Tras haber instalado el soporte, preste especial atención a las medidas que deberá tomar para evitar la caída del equipo. • Fije el monitor y televisor Pioneer, tanto en el bastidor como en la pared.

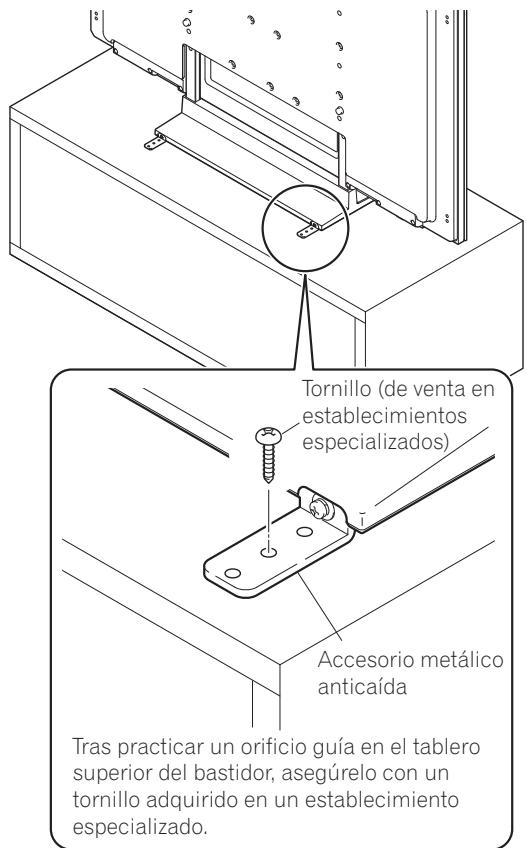

Para asegurar el monitor y televisor Pioneer utilice tornillos (de venta en establecimientos especializados), tal y como se indica en la figura.

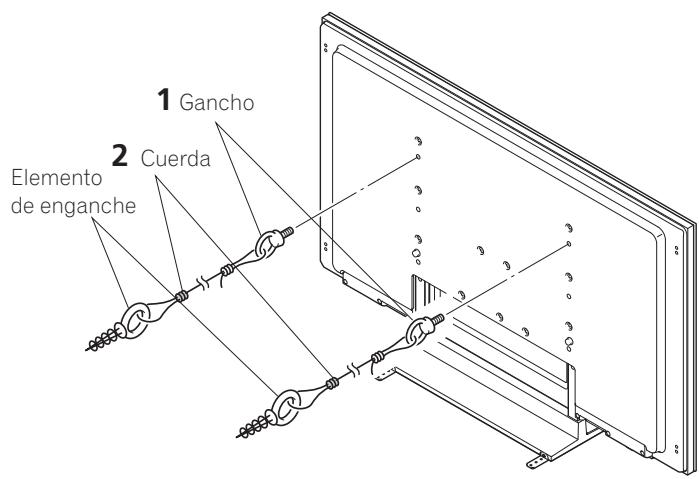

Cómo colocar tornillos anticaída (ganchos) en el monitor y televisor Pioneer.

Utilice cuerdas fuertes para estabilizarla adecuadamente y de forma segura a una pared, columna u otro elemento resistente.

���� Para estabilizar el equipo sobre una mesa, utilice tornillos con un diámetro nominal de 4 mm y una longitud mínima de 20 mm.

Cómo estabilizar el equipo utilizando una pared

Estabilización sobre una mesa

Practique esta operación en el lado izquierdo y derecho del monitor y televisor Pioneer. ���������� ��

���� Utilice ganchos, cuerdas y fijaciones disponibles en el mercado. Gancho recomendado: Diámetro nominal: M8 Longitud: entre 12 mm y 15 mm

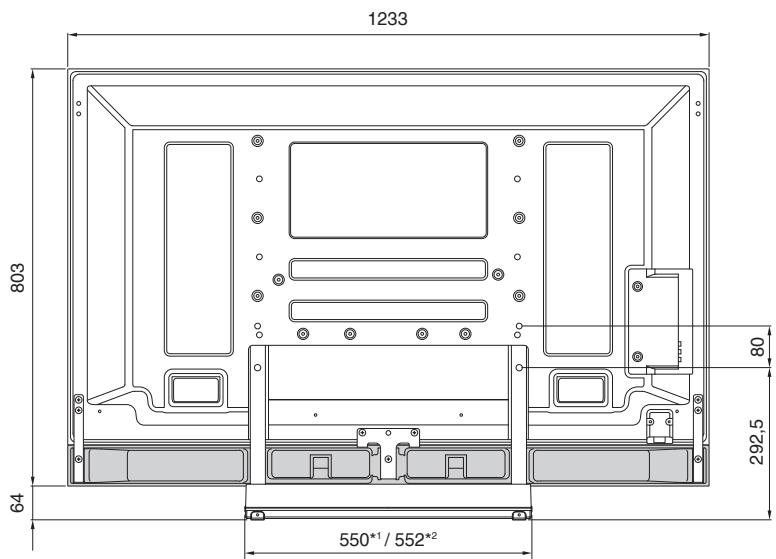

Diagrama de dimensiones Cuando los altavoces se han instalado en los laterales KRP-TS02

Cuando el altavoz se ha instalado en la parte inferior PDK-TS33*1 PDK-TS33A*2
