PDK-TS28 - Soporte para dispositivos electrónicos PIONEER - Manual de uso y guía de instrucciones gratis

Tipo de producto	Soporte de mesa para televisor plasma
Marca	PIONEER
Modelo	PDK-TS28
Compatibilidad	Televisores plasma Pioneer de 50 pulgadas con altavoces debajo (PDP-5080XA, PDP-5080XD, PDP-508XD, PDP-508ZD, PDP-SX5080D)
Dimensiones (L × A × P)	550 × 385,5 × 300 mm
Peso	2,2 kg
Peso máximo soportado	Aproximadamente 34 kg (para TV de 50 pulgadas)
Material	Metal
Color	Negro
Funciones principales	Soporte de mesa para televisor plasma, con cubierta de mesa, columnas de soporte, pantalla de ocultación (no incluida con este modelo), posibilidad de fijación anticaída
Instalación	Requiere al menos dos personas; ensamblaje de las columnas, fijación del televisor con tornillos suministrados
Seguridad	Prever una fijación anticaída con las correas suministradas y tornillos adecuados (no incluidos); utilizar cables de estabilización
Piezas suministradas	Cubierta de mesa, columna de soporte (L), columna de soporte (R), tornillos ① (4×10 mm plateado) ×4, tornillos ② (M8×60 mm negro) ×2, tornillos ③ (M8×40 mm negro) ×2, tornillos ④ (M8×23 mm negro) ×2, tornillos ⑤ (M4×10 mm negro) ×2, correas anticaída ×2, manual de instrucciones
Mantenimiento y limpieza	Limpiar con un paño suave y seco; no usar productos abrasivos
Reparabilidad	Piezas de repuesto disponibles a través del distribuidor; reparación por un profesional recomendada
Información general	Uso exclusivamente en interiores; no instalar en exteriores, cerca de una fuente de calor o sobre una superficie inestable

Preguntas frecuentes - PDK-TS28 PIONEER

¿Qué televisores son compatibles con el soporte PDK-TS28?

El PDK-TS28 está diseñado exclusivamente para los televisores plasma Pioneer de 50 pulgadas con altavoces debajo, particularmente los modelos PDP-5080XA, PDP-5080XD, PDP-508XD, PDP-508ZD y PDP-SX5080D. El uso con otros modelos puede presentar un riesgo de caída.

¿Cuáles son las dimensiones y el peso del soporte?

El soporte mide 550 mm de ancho, 385,5 mm de alto y 300 mm de profundidad. Su peso es de 2,2 kg.

¿Cómo instalar el soporte PDK-TS28?

La instalación debe ser realizada por al menos dos personas. Comience ensamblando las columnas de soporte (L y R) en la cubierta de mesa, luego fije el televisor con los tornillos suministrados (M8×60 mm para 42 pulgadas o M8×40 mm para 50 pulgadas). Apriete los tornillos a mano y luego con un destornillador. Siga atentamente el manual de instrucciones.

¿Cómo evitar que el televisor se caiga del soporte?

Utilice las correas anticaída suministradas y atorníllelas al televisor y a la mesa con tornillos adecuados (M4 de al menos 20 mm). También puede fijar el televisor a la pared mediante cables de estabilización y ganchos M8 (12-15 mm de largo).

¿Se puede usar el soporte con otra marca de televisor?

No, el PDK-TS28 está específicamente diseñado para los televisores plasma Pioneer de 50 pulgadas con altavoces debajo. Usarlo con otras marcas podría comprometer la estabilidad y causar lesiones.

¿Cuáles son las precauciones de seguridad que se deben tomar durante la instalación?

Elija una superficie estable y plana. No coloque el soporte en exteriores ni cerca de una fuente de calor. Asegúrese de que todos los tornillos estén bien apretados. Instale el televisor entre dos personas para evitar caídas.

¿El soporte se entrega con una pantalla de ocultación?

No, el modelo PDK-TS28 no incluye una pantalla de ocultación. Solo los modelos PDK-TS27A y PDK-TS29A están equipados con ella.

¿Cómo limpiar el soporte?

Use un paño suave y seco para quitar el polvo. No use productos abrasivos ni disolventes que puedan dañar el acabado.

¿Dónde puedo encontrar piezas de repuesto?

Contacte a su distribuidor autorizado de Pioneer. Las piezas de repuesto como tornillos o correas anticaída se pueden solicitar. Conserve el número de serie del soporte para facilitar la búsqueda.

¿Se puede fijar el soporte a la pared?

El PDK-TS28 es un soporte de mesa, no diseñado para montaje en pared. Sin embargo, puede estabilizar el conjunto fijando el televisor a la pared con cables anticaída, como se indica en el manual de instrucciones.

MANUAL DE USUARIO PDK-TS28 PIONEER

Manual de instrucciones

操作手册

Gracias por comprar un producto Pioneer.

Tenga la amabilidad de leer el Manual de Instrucciones para saber cómo utilizar este modelo de una forma segura y adecuada. Asimismo, le recomendamos que conserve el Manual de Instrucciones para futuras referencias.

Instalación

• Si experimentara alguna dificultad con la instalación, consulte a su distribuidor.
• Pioneer no se responsabiliza de ningún daño que pudiera derivarse de una instalación incorrecta, un uso inadecuado, la realización de modificaciones o catástrofes naturales.

AVISO IMPORTANTE

Anote más abajo el número de modelo y el número de serie de este equipo.

N.° de modelo:

N.° de serie:

Guarde estos números para futuras referencias.

Índice

Advertencias....48

Verificación de las piezas suministradas ..... 49

Cómo montar el soporte 49

Cómo instalar el dispositivo antirreflejos (sólo PDK-TS27A y PDK-TS29A) ....50

Cómo acoplar el televisor de plasma .... 51

Cómo instalar el producto sobre un bastidor u otra estructura similar ....52

Cómo evitar que el equipo se caiga .... 53

Especificaciones 53

Diagrama de dimensiones....54

PRECAUCIÓN

Este símbolo indica un riesgo o práctica insegura que podría ocasionar lesiones corporales o daños materiales.

Advertencias

Este producto es un soporte de mesa que ha sido diseñado específicamente para televisores de plasma Pioneer (PDP-5080XA / PDP-5080XD / PDP-508XD / PDP-508XG / PDP-508ZD / PDP-508ZG / PDP-SX5080D / PDP-4280XA / PDP-4280XD / PDP-428XD / PDP-428XG / PDP-SX4280D).

Su empleo con otros modelos podría provocar su inestabilidad, con el consiguiente riesgo de lesiones. Para más información, póngase en contacto con el establecimiento donde adquirió su pantalla.

No instale ni modifique el producto, salvo según lo especificado. No utilice este soporte para un televisor de plasma distinto de los indicados, ni lo modifique ni lo destine a otros usos.

Dónde instalar el soporte

• Elija un lugar cuya resistencia permita aguantar el peso del soporte y de la pantalla.
• Asegúrese de que el lugar de instalación sea una superficie llana y estable.
• No instale el soporte en el exterior, junto a una fuente termal o cerca de una playa.
• No instale el soporte donde el mismo pueda estar sujeto a vibraciones o golpes.

Montaje e instalación

- Instale el soporte de acuerdo con las instrucciones de montaje y fije correctamente todos los tornillos en los lugares indicados.

En ocasiones, se han producido accidentes imprevistos –como la rotura o la caída del equipo–tras haber montado la pantalla de plasma, debido a que el soporte no se instaló conforme a las instrucciones facilitadas.

• Para tener la certeza de que la pantalla se instala de forma segura, es imprescindible que en su montaje intervengan dos o más personas.
• Antes de proceder a la instalación, apague la pantalla y los dispositivos periféricos. Seguidamente, desenchufe el cable de alimentación de la toma de corriente.

Tome las debidas precauciones para impedir la caída del producto y evitar accidentes imprevistos (consulte las página 53).

■ Tabla de compatibilidad para los televisores de plasma y los soportes de mesa

Televisor de plasma	Soporte de mesa
Modelo de 50 pulgadas, con el altavoz situado en la parte inferior	PDK-TS28
Modelo de 50 pulgadas, con los altavoces situados en los laterales	PDK-TS29/PDK-TS29A
Modelo de 42 pulgadas	PDK-TS27/PDK-TS27A

Verificación de las piezas suministradas

Antes de proceder al montaje e instalación, asegúrese de que dispone de todas las piezas suministradas.

• Base de apoyo × 1


• Columna de soporte (L: izquierda) × 1

• Dispositivo antirreflejos × 1 (sólo PDK-TS27A y PDK-TS29A)


• Tornillos ① (4 mm × 10 mm: plateados) × 4

• Tornillos de fijación ③ (M8 × 40 mm: negros) × 2 [para el modelo de pantalla de 50 pulgadas]


• Tornillos de fijación ④ (M8 × 23 mm: negros) × 2

• Correas anticaída × 2


• Manual de instrucciones (este documento) × 1

• Columna de soporte (R: derecha) × 1

- Tornillos de fijación ② (M8 × 60 mm: negros) × 2 [para el modelo de pantalla de 42 pulgadas]

• Tornillos ⑤ (M4 × 10 mm : negros) × 2


Cómo montar el soporte

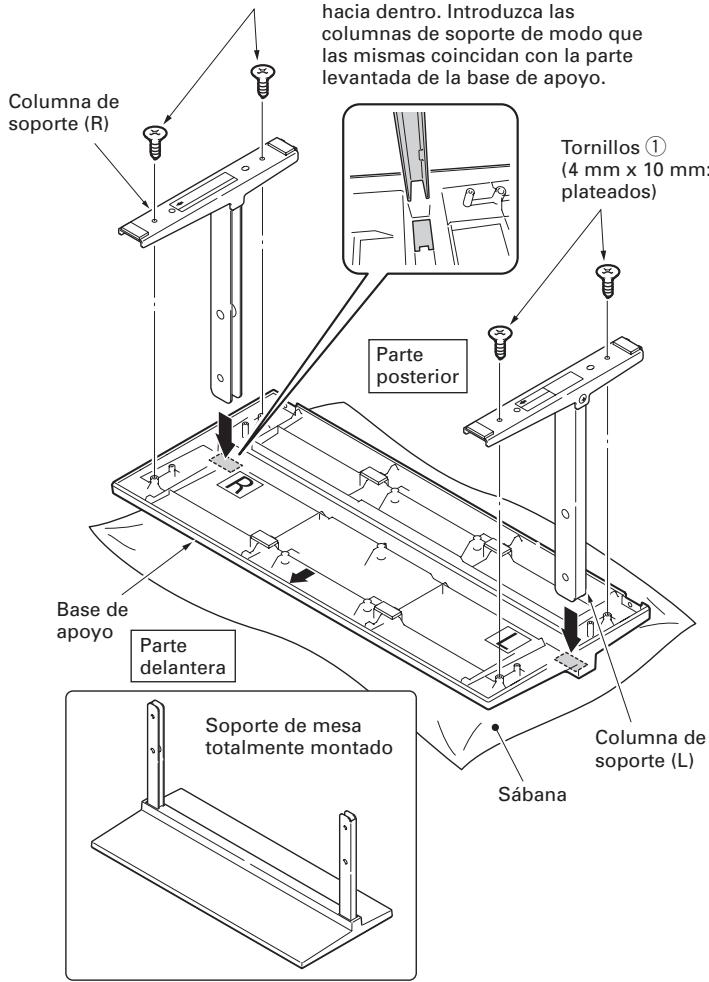

Procedimiento de montaje

1 Déle la vuelta a la base de apoyo, de manera que la parte inferior mire hacia arriba.
2 Introduzca las columnas de soporte en la base de apoyo.

• Introduzca la columna de soporte (R) en el lado señalado con la letra "R" y la columna de soporte (L) en el lado señalado con la letra "L".
• Asegúrese de que los lados abiertos de las columnas de soporte miran hacia dentro. Introduzca las columnas de soporte de modo que las mismas coincidan con la parte levantada de la base de apoyo.

3 Apriete los tornillos ① (4 mm × 10 mm: plateados) para estabilizar las columnas de soporte.

Nota

• Para montar el soporte, coloque una sábana suave debajo de la base de apoyo.
  Si no coloca ninguna sábana antes de proceder al montaje, la superficie frontal de la base de apoyo se podría rayar.
• Asegúrese de que instala las columnas de soporte (L) y (R) en la posición correcta, ya que de lo contrario el soporte podría resultar dañado.

Tornillos ① (4 mm x 10 mm: plateados)
Asegúrese de que los lados abiertos de las columnas de soporte miran hacia dentro. Introduzca las columnas de soporte de modo que las mismas coincidan con la parte levantada de la base de apoyo.

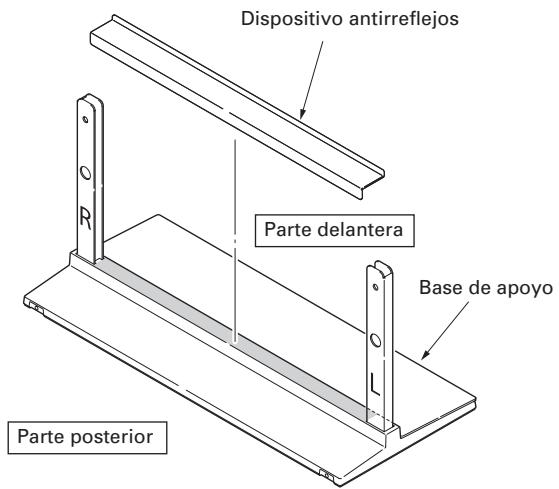

Cómo instalar el dispositivo antirreflejos (sólo PDK-TS27A y PDK-TS29A)

Esta pieza impide que los cables conectados en la parte posterior del televisor de plasma se reflejen en la base de apoyo.

Nota

Instale el dispositivo tras haber dispuesto firmemente la base de apoyo sobre una superficie llana y estable.

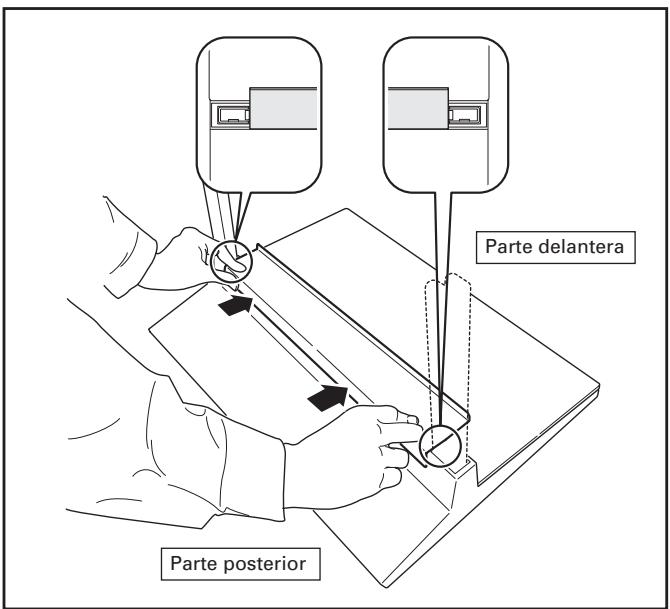

Procedimiento de colocación

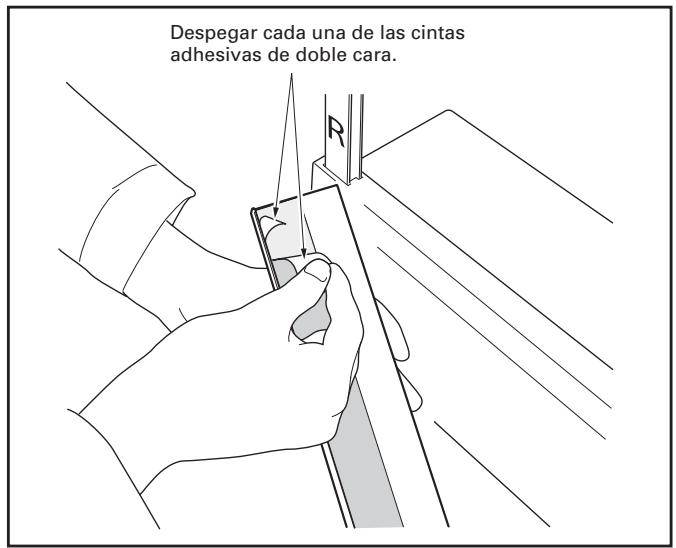

1 Despegue la cinta adhesiva de doble cara del dispositivo antirreflejos.

2 Sujete firmemente los extremos del dispositivo antirreflejos y péguelo mediante la cinta adhesiva de doble cara.

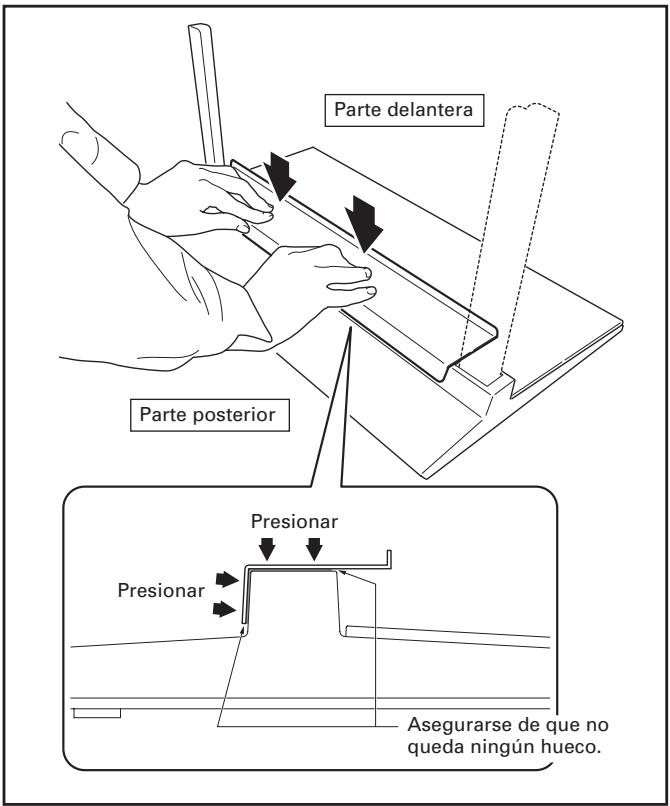

Nota

• Tenga cuidado de que el dispositivo antirreflejos no interfiera con los agujeros de tornillos de las columnas.
• Colóquelo de manera que no quede ningún hueco (véase el diagrama inferior). Si quedara un hueco, el dispositivo antirreflejos se podría despegar.

3 Adhiéralo firmemente en el lugar adecuado ejerciendo presión en la parte superior.

Cómo acoplar el televisor de plasma

PRECAUCIÓN

Un modelo de 50 pulgadas (sin altavoces) pesa alrededor de 34 kilos; uno de 42 pulgadas pesa cerca de 30 kg. Puesto que carecen de fondo, son inestables. Por consiguiente, es imprescindible que al menos dos personas intervengan en su montaje e instalación.

Nota

• Asegúrese de que instala el televisor sobre una superficie llana y estable.
• Al colocar los tornillos, introdúzcalos en los agujeros verticalmente y no los apriete más de lo necesario.
• Extienda una sábana u otro material debajo de la pantalla para evitar que la misma se raye o sufra daños.
• Después de haber girado manualmente los tornillos unas dos o tres veces, apriételos a conciencia con un destornillador.

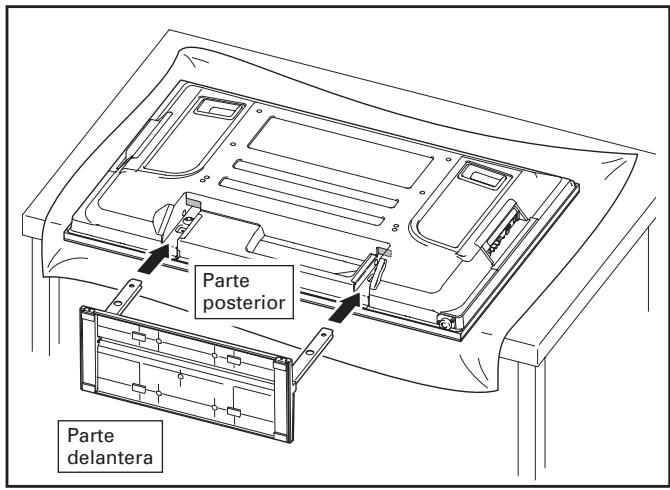

1 Cómo acoplar el televisor de plasma al soporte.

Coloque el televisor de plasma en posición horizontal. Alinee las columnas de soporte con las ranuras que encontrará en el televisor de plasma e introdúzcalas lentamente y de forma horizontal.

Asegúrese de que las columnas de soporte únicamente entran en contacto con las ranuras practicadas en el televisor de plasma. Si entraran en contacto con un área distinta, los terminales o la parte posterior de la pantalla podrían rayarse o deformarse.

Nota

Cuando coloque el televisor de plasma en posición horizontal, tome precauciones para que el mismo no se raye ni sufra daños.

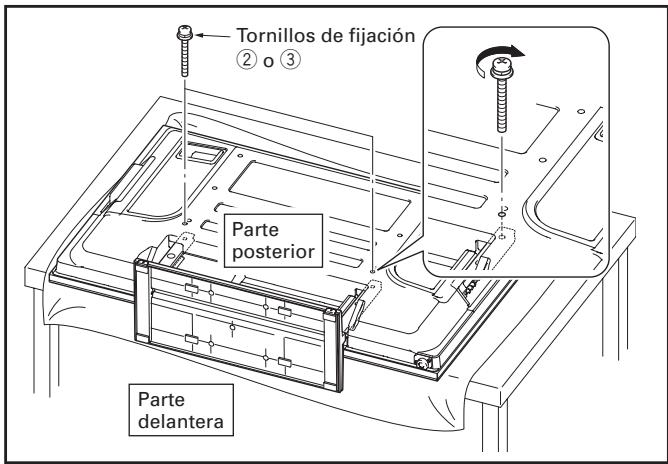

2 Cómo asegurar el televisor de plasma mediante los tornillos de fijación

② (M8 × 60 mm: negros) o ③ (M8 × 40 mm: negros).

Utilice un destornillador Phillips para asegurar las piezas acompañadas de una flecha (agujeros marcados con una "T").

[modelo de pantalla de 42 pulgadas]

PDK-TS27/PDK-TS27A

...... Tornillos de fijación ② (M8 × 60 mm: negros)

[modelo de pantalla de 50 pulgadas]

...... Tornillos de fijación ③ (M8 × 40 mm: negros)

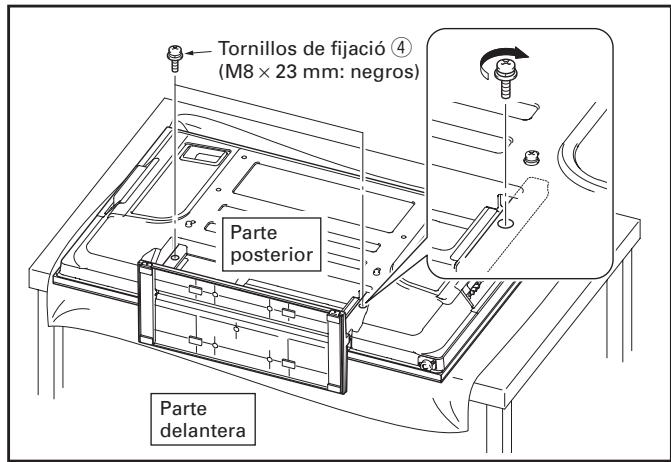

3 Cómo asegurar el televisor de plasma mediante los tornillos de fijación ④ (M8 × 23 mm: negros).

Para apretar estos tornillos, utilice un destornillador Phillips.

Nota

Coloque el televisor de plasma en posición vertical una vez que haya instalado el soporte.

Cómo instalar el producto sobre un bastidor u otra estructura similar

PRECAUCIÓN

• Cuando instale este producto en un bastidor u otra estructura similar, asegúrese de que dos personas o más sujetan el televisor de plasma.

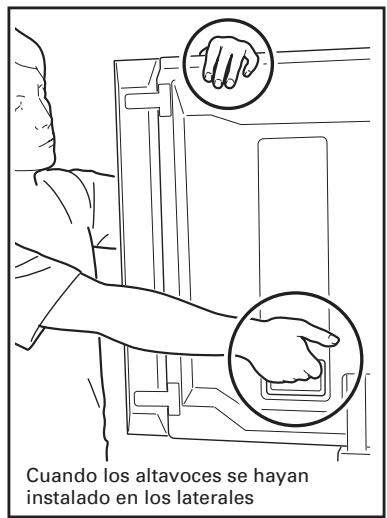

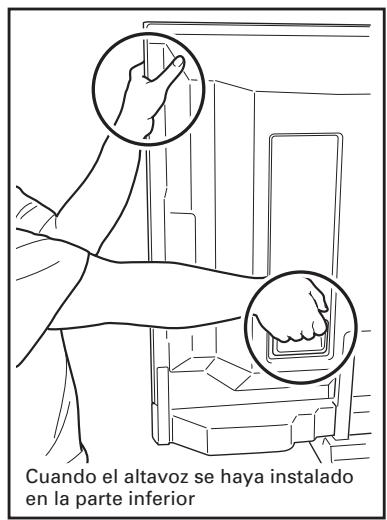

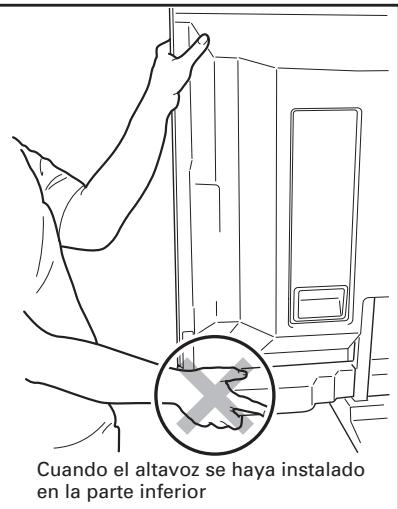

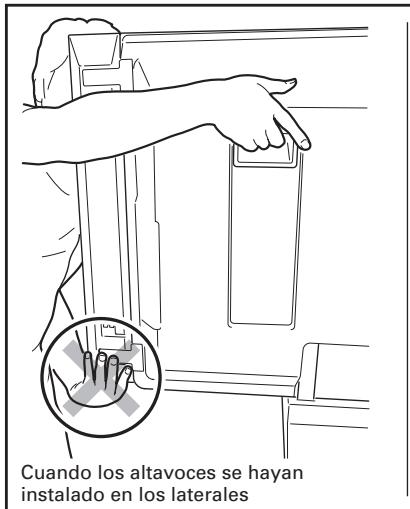

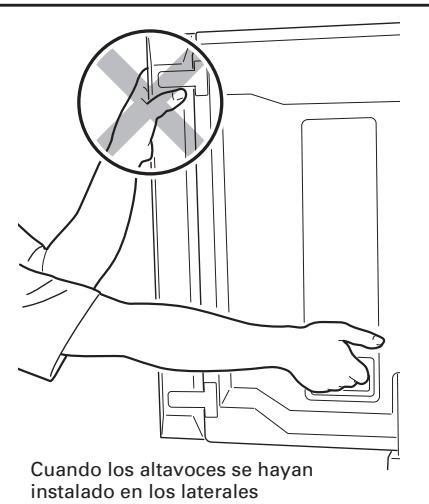

• No sujete el televisor de plasma por los altavoces ni el soporte, ya que el producto podría resultar dañado.

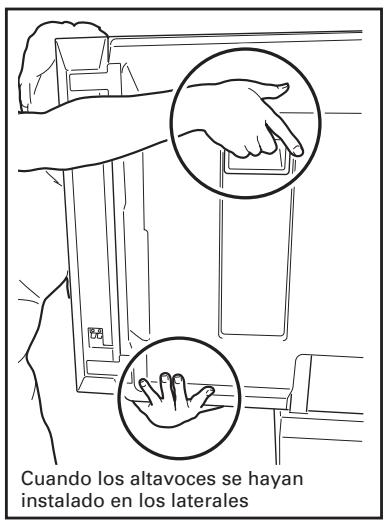

Sujete el televisor de plasma por las asas y por la parte inferior.

Sujete el televisor de plasma por las asas y por la parte superior.

Sujete el televisor de plasma por las asas y por los lados.

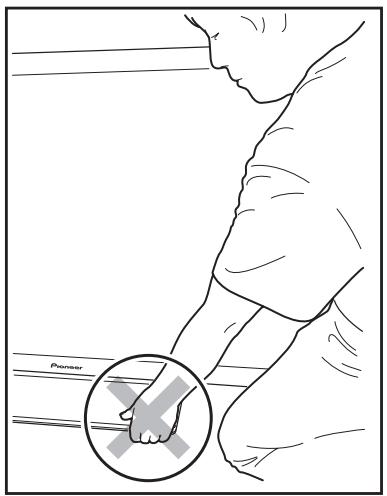

No sujete el televisor de plasma por los altavoces.

No sujete el televisor de plasma por el soporte.

Cómo evitar que el equipo se caiga

• Tras haber instalado el soporte, preste especial atención a las medidas que deberá tomar para evitar la caída del equipo.
• Fije el televisor de plasma, tanto en el bastidor como en la pared.

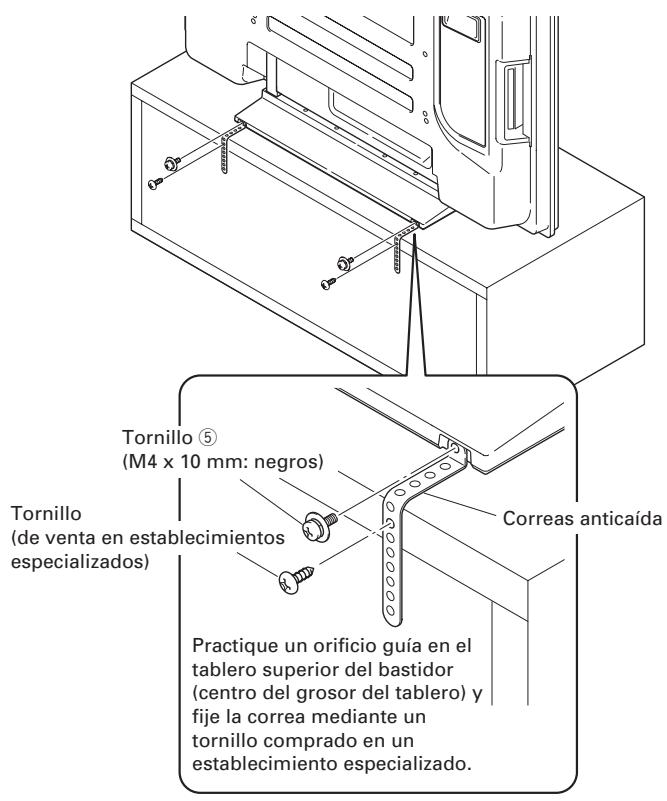

Estabilización sobre una mesa

Fije el televisor de plasma mediante los tornillos ⑤ (M4 × 10 mm: negros) y las correas anticaída, según se indica en el diagrama. Fije el bastidor u otra estructura similar mediante tornillos de venta en establecimientos especializados.

Nota

Para estabilizar el equipo sobre una mesa, utilice tornillos con un diámetro nominal de 4 mm y una longitud mínima de 20 mm.

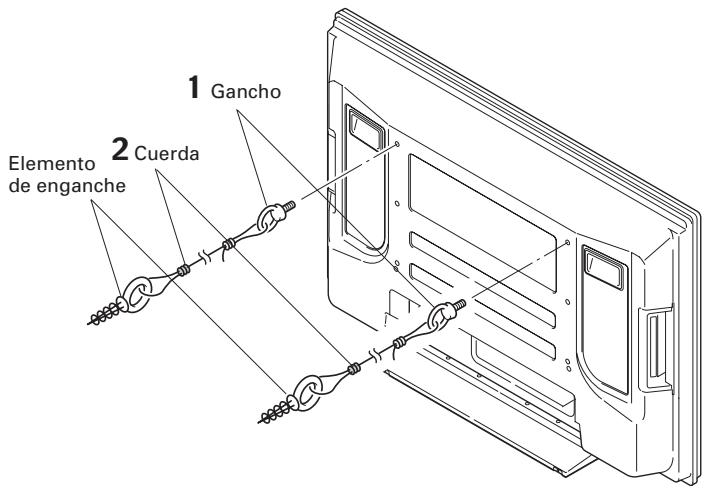

Cómo estabilizar el equipo utilizando una pared

1 Coloque tornillos anticaída (ganchos) en el televisor de plasma.
2 Utilice cuerdas fuertes para estabilizarla adecuadamente y de forma segura a una pared, columna u otro elemento resistente.

Practique esta operación en el lado izquierdo y derecho de la pantalla de plasma.

Nota

Utilice ganchos, cuerdas y fijaciones disponibles en el mercado.

Gancho recomendado:

Diámetro nominal: M8

Longitud: entre 12 mm y 15 mm

Especificaciones

Dimensiones externas:

PDK-TS27 .... 550 mm (ancho) × 276 mm (alto) × 237 mm (fondo)

PDK-TS27A ..... 552 mm (ancho) × 276 mm (alto) × 238 mm (fondo)

PDK-TS28.... 550 mm (ancho) × 385,5 mm (alto) × 300 mm (fondo)

PDK-TS29 .... 550 mm (ancho) × 323 mm (alto) × 300 mm (fondo)

PDK-TS29A ..... 552 mm (ancho) × 323 mm (alto) × 301 mm (fondo)

Peso:

PDK-TS27 1,6 kg

PDK-TS27A 1,9 kg

PDK-TS28 2,2 kg

PDK-TS29 2,1 kg

PDK-TS29A 2,5 kg

- Las anteriores especificaciones y el exterior podrán modificarse sin previo aviso con objeto de mejorar el producto.

Diagrama de dimensiones

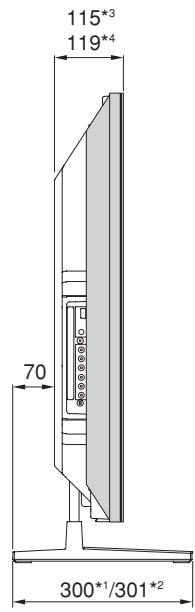

Cuando los altavoces se han instalado en los laterales (modelo de pantalla de 50 pulgadas)

Unidad: mm

*1 PDK-TS29 *3 Modelo XGA de 50 pulgadas
*2 PDK-TS29A *4 Modelo FHD de 50 pulgadas

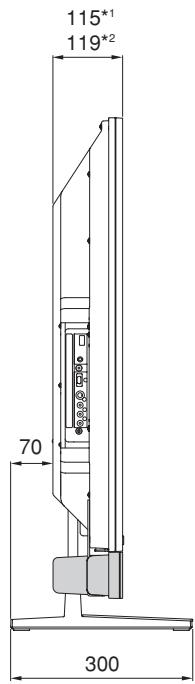

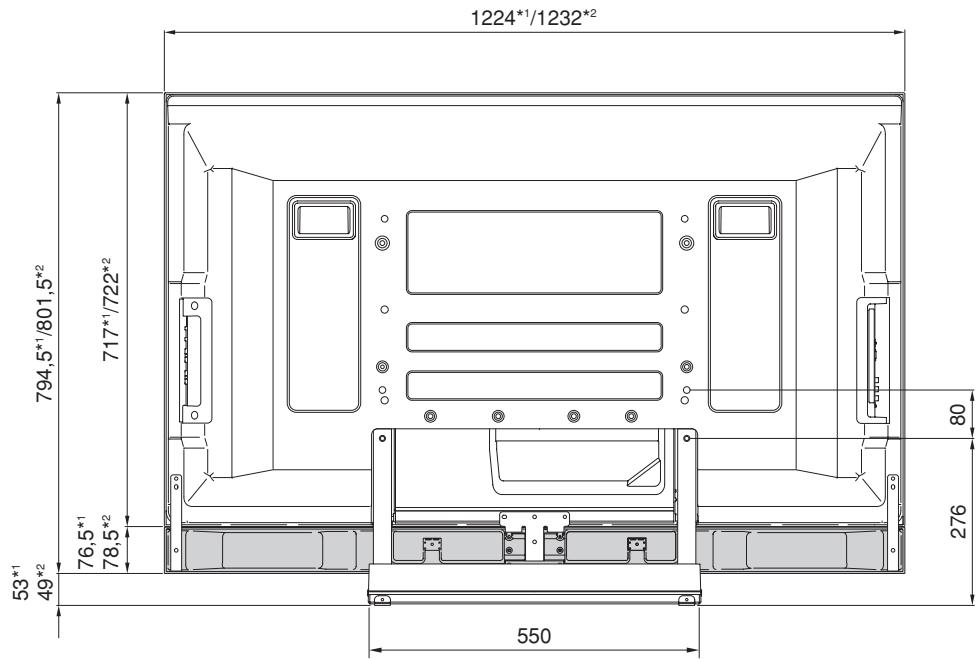

Cuando el altavoz se ha instalado en la parte inferior (modelo de pantalla de 50 pulgadas)

Unidad: mm

*1 Modelo XGA de 50 pulgadas
*2 Modelo FHD de 50 pulgadas

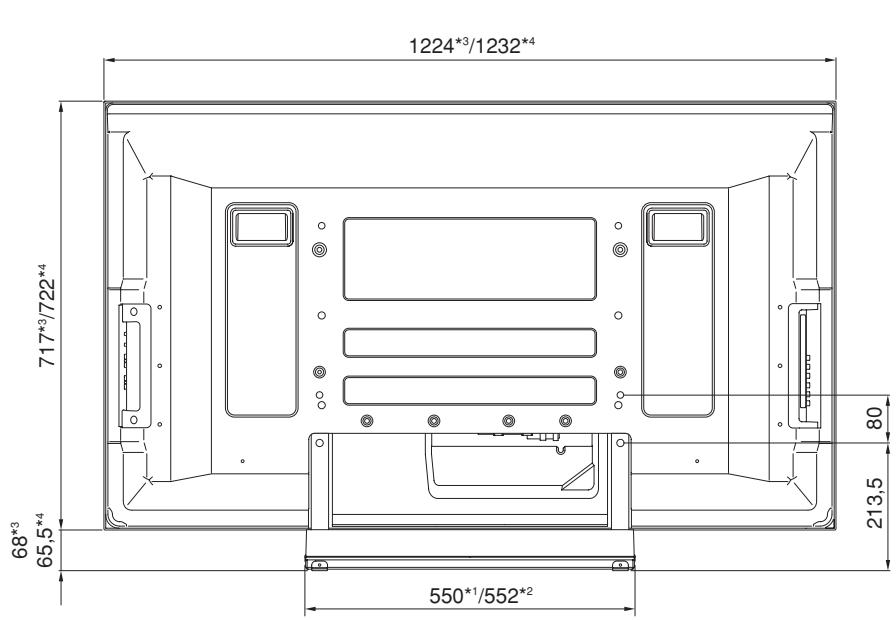

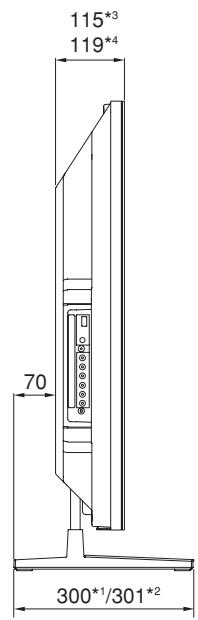

Sin altavoces (modelo de pantalla de 50 pulgadas)

Unidad: mm

*1 PDK-TS29 *3 Modelo XGA de 50 pulgadas
*2 PDK-TS29A *4 Modelo FHD de 50 pulgadas

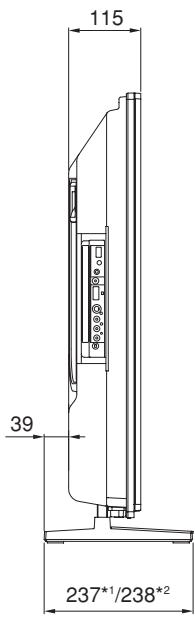

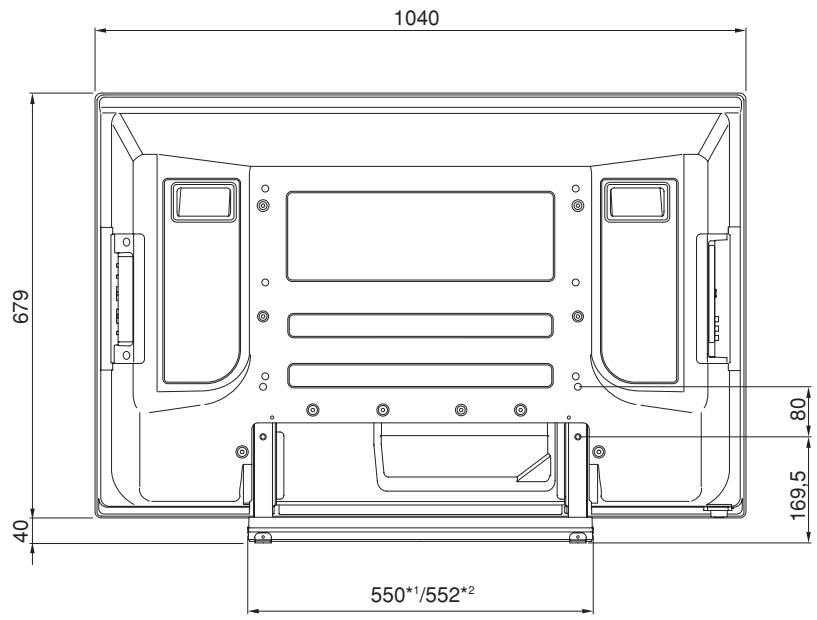

Modelo de pantalla de 42 pulgadas

Unidad: mm

*1 PDK-TS27
*2 PDK-TS27A

Publicado por Pioneer Corporation. Copyright © 2007 Pioneer Corporation. Todos los derechos reservados.

感謝您購買本Pioneer產品。

Impreso en papel reciclado.
