GEBRUIKSAANWIJZING PDK-TS28 PIONEER

Hartelijk dank voor de aanschaf van dit product van Pioneer.

Lees s.v.p. de gebruiksaanwijzing door voor informatie omtrent de juiste bediening van uw product.

Bewaar de gebruiksaanwijzing zorgvuldig zodat u deze naderhand nogmaals kunt raadplegen.

Installatie

• Raadpleeg uw dealer wanneer u problemen met de installatie ondervindt.
• Pioneer is niet aansprakelijk voor schade ontstaan tengevolge van onjuiste installatie, onjuist gebruik, wijzigingen of natuurrampen.

BELANGRIJK BERICHT

Neem het hieronder vermelde model- en serienummer van deze apparatuur over.

Modelnr.

Serienr.

Bewaar deze nummers voor later gebruik.

Inhoud

Waarschuwingen 40

Controleren van de standaardonderdelen ...... 41

Montage van de tafelbladstaander 41

Bevestiging van de lichtafschermkap

(alleen PDK-TS27A en PDK-TS29A) 42

Bevestiging van de plasma-televisie 43

Installatie van het apparaat op een rack enz..... 44

Zo zorgt u ervoor dat de apparatuur

niet omvalt.... 45

Dit symbool waarschuwt voor gevaarlijk of onveilig gebruik waardoor lichamelijk letsel kan ontstaan of de apparatuur kan beschadigen.

Waarschuwingen

Dit product is een tafelbladstaander die exclusief voor plasma-televisies (PDP-5080XA / PDP-5080XD / PDP-508XD / PDP-508ZD / PDP-SX5080D / PDP-4280XA / PDP-4280XD / PDP-428XD / PDP-SX4280D) van Pioneer is ontworpen.

Indien dit model met een ander model wordt gebruikt kan dit tot instabiliteit leiden hetgeen letsel kan veroorzaken.

Raadpleeg s.v.p. het verkooppunt waar u deze display heeft gekocht voor meer gegevens hierover.

Het product mag niet op een andere dan volgens de aangegeven wijze worden geïnstalleerd of gewijzigd.

Deze staander mag niet voor een andere dan de daarvoor bestemde plasma-televisie worden gebruikt; ook mogen er geen wijzigingen op worden aangebracht noch mag het voor andere doeleinden worden gebruikt.

Plaats van installatie

• Kies een plaats die sterk genoeg is om het gewicht van de staander en de displays te kunnen dragen.
• Zorg ervoor dat de plaats van installatie vlak en stabiel is.
• Plaats het apparaat niet buiten, bij een warmwaterbron of nabij het strand.
• Plaats de standaard niet waar deze blootstaat aan trillen of schokken.

Montage en installatie

• Monteer de tafelbladstaander overeenkomstig de montage-instructies en bevestig alle schroeven stevig op de aangegeven plaatsen.
  Onvoorziene ongevallen, zoals het breken of omvallen van de apparatuur, kunnen zich na installatie van de display voordoen wanneer de staander niet op de aangegeven wijze wordt geïnstalleerd.

- De display dient altijd door twee of meerdere mensen te worden geplaatst om er zeker van te zijn dat het apparaat op veilige wijze wordt geïnstalleerd.

- Schakel de display en randapparatuur voorafgaande aan de installatie uit, en verwijder vervolgens het netsnoer van de netspanning.

Ongelukken veroorzaakt door het omvallen van het product kunnen worden voorkomen wanneer de juiste maatregelen worden genomen (zie blz. 45).

■ Plasma-televisie en bijbehorende tafel voor de staander

Plasma-televisie	Tafelbladstaander
50-inch model luidspreker onder	PDK-TS28
50-inch model luidsprekers aan weerszijden	PDK-TS29/PDK-TS29A
42-inch model	PDK-TS27/PDK-TS27A

Controleren van de standaardonderdelen

Controleer voorafgaande aan de montage en installatie of alle standaardonderdelen aanwezig zijn.

• Voetstuk × 1


• Montageschroeven ③ (M8 × 40 mm: zwart) × 2 [voor 50 inch displaymodel]

  • Montageschroeven ④ (M8 × 23 mm: zwart) × 2

• Strips ter voorkoming van omvallen × 2


• Handleiding (deze handleiding) × 1

1 Keer het voetstuk om zodat de onderzijde naar boven wijst.
2 Voeg de opzetstukken in het voetstuk.

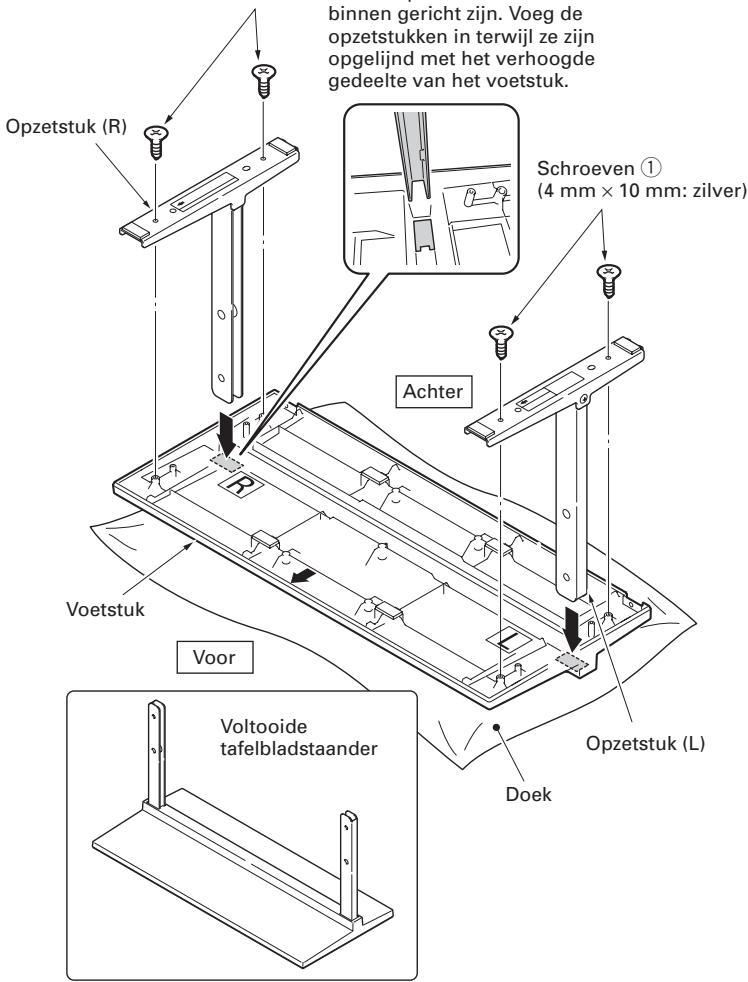

• Voeg het opzetstuk (R) in op de plaats met "R" aangeven en opzetstuk (L) op de plaats met "L" aangegeven.
• Zorg ervoor dat de open zijden van de opzetstukken naar binnen gericht zijn. Voeg de opzetstukken in terwijl ze zijn opgelijnd met het verhoogde gedeelte van het voetstuk.

3 Draai de schroeven ① (4 mm × 10 mm: zilver) aan om de opzetstukken vast te zetten.

Let op

• Plaats een zachte doek onder het voetstuk wanneer de staander wordt gemonteerd. Indien er voorafgaande aan de montage geen doek onder wordt neergelegd, kunnen er aan de bovenzijde van het voetstuk krassen ontstaan.
• Let goed op wanneer de opzetstukken (L) en (R) worden gemonteerd om ervoor te zorgen dat ze zich op de juiste plaats bevinden. Wanneer ze foutief worden gemonteerd kan dit de staander beschadigen.

Schroeven ① (4 mm × 10 mm: zilver)
Zorg ervoor dat de open zijden van de opzetstukken naar binnen gericht zijn. Voeg de opzetstukken in terwijl ze zijn opgelijnd met het verhoogde gedeelte van het voetstuk.

Bevestiging van de lichtafschermkap (alleen PDK-TS27A en PDK-TS29A)

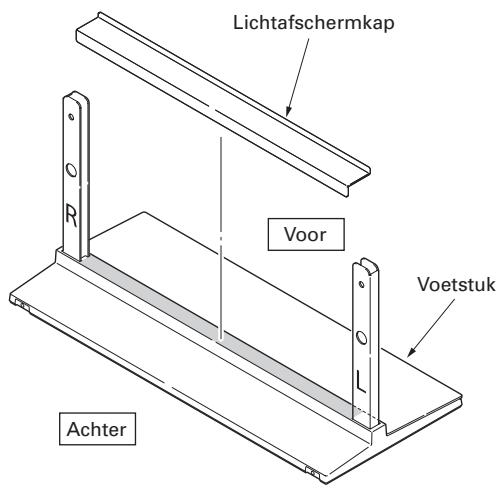

Dit element zorgt ervoor dat de kabels die aan de achterzijde van de plasma-televisie op het voetstuk zijn bevestigd geen licht weerkaatsen.

Let op

Bevestig dit element nadat het voetstuk op een vlakke en stabiele ondergrond is vastgezet.

Wijze van bevestiging

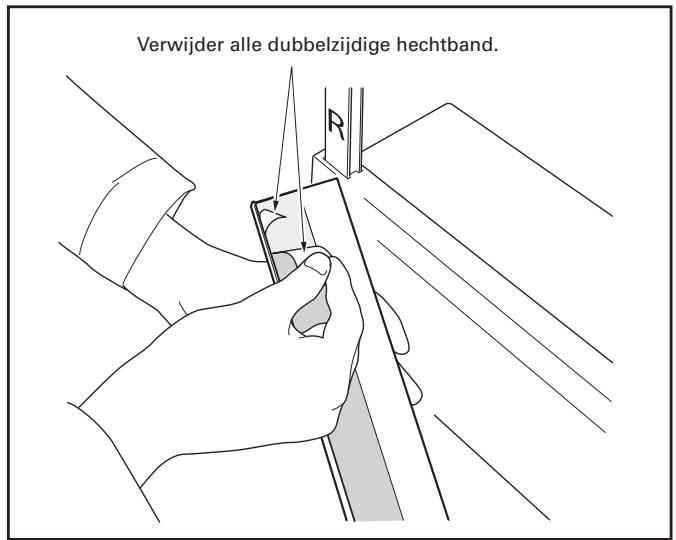

1 Verwijder de dubbelzijdige hechtband van de lichtafschermkap.

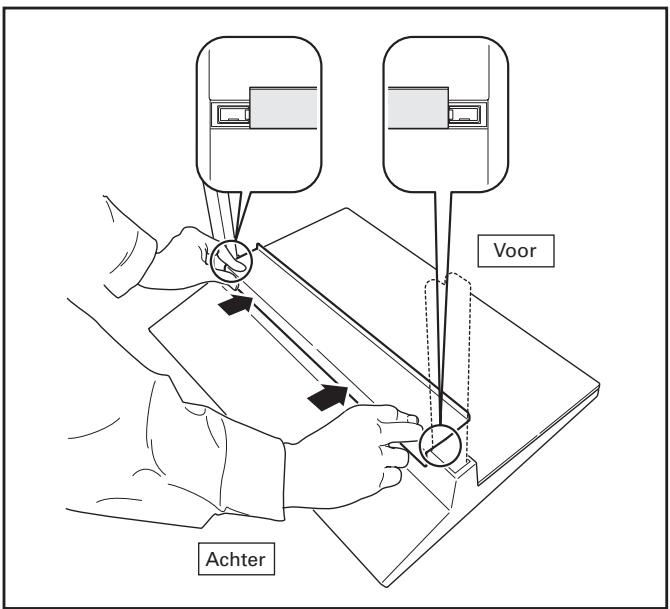

2 Houd de uiteinden van de lichtafschermkap stevig vast en breng de kap met de dubbelzijdige hechtband op het voetstuk aan.

Let op

• Zorg ervoor dat de lichtafschermkap niet de invoeggaten voor het opzetstuk afdekt.

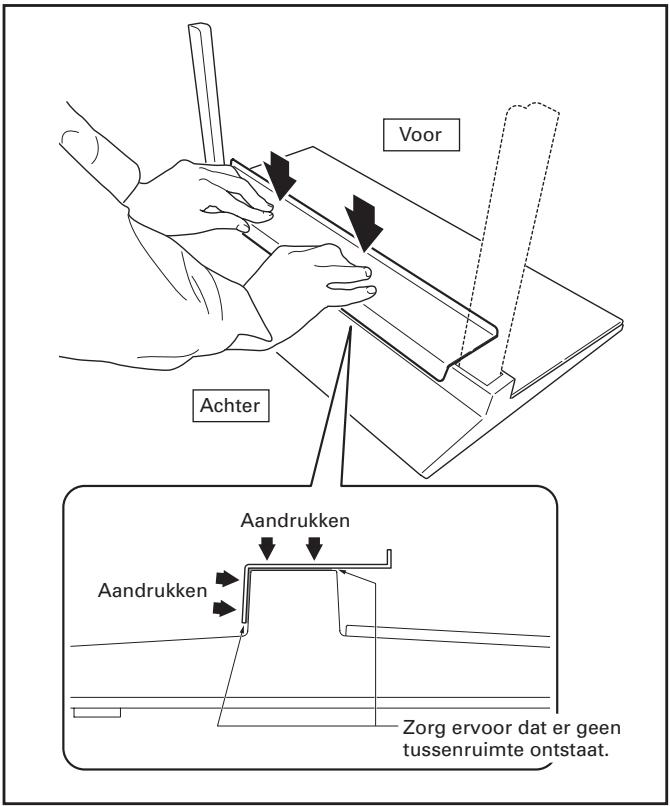

• Bevestig het stevig op zijn plaats zodat er geen gaten ontstaan (zie figuur onder). Indien dit wel het geval is, is het mogelijk dat de lichtafschermkap loslaat.

3 Bevestig de kap stevig op zijn plaats door hem van bovenaf aan te drukken.

Bevestiging van de plasma-televisie

Waarschuwing

Het gewicht van een 50-inch model (zonder luidsprekers) bedraagt ongeveer 34 kg, dat van een 42-inch model ongeveer 30 kg; vanwege hun vlakke vorm zijn ze instabiel. Zorg er daarom voor dat tenminste twee personen de plasma-televisie plaatsen en installeren.

Let op

• Zorg ervoor dat de plasma-televisie op een vlakke en stabiele plaats wordt geïnstalleerd.
• Voeg de schroeven verticaal in de gaten en draai ze niet met meer kracht dan nodig vast.
• Plaats een doek of ander materiaal onder de display om krassen en beschadiging te voorkomen.
• Nadat de schroef handmatig twee- of driemaal enigszins is ingedraaid kan deze met een schroevendraaier worden vastgedraaid.

1 Bevestiging van de plasma-televisie op de tafelbladstaander.

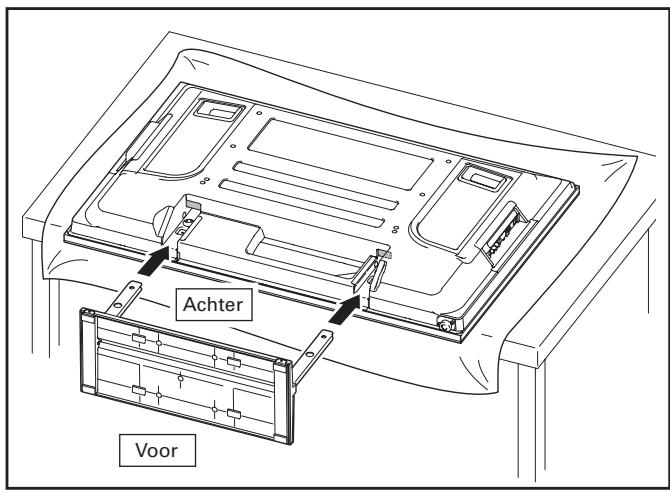

Leg de plasma-televisie vlak neer. Lijn de steunen van de staander op met de gleuven voor de staander in de plasma-televisie, en voeg de steunen geleidelijk horizontaal in.

Zorg ervoor dat de steunen van de staander uitsluitend in aanraking komen met de gleuven voor de staander in de plasma-televisie, omdat de achterzijde of de eindklemmen van de display anders bekrast of beschadigd kunnen raken.

Let op

Zorg ervoor dat de plasma-televisie niet wordt bekrast of beschadigd wanneer hij wordt neergelegd.

2 Vastzetten van de plasma-televisie met montageschroeven ② (M8 × 60 mm: zwart) of ③ (M8 × 40 mm: zwart).

Zet de met pijlen aangegeven onderdelen (met "T" aangegeven gaten) met gebruik van een kruiskopschroevendraaier vast.

[42-inch displaymodel]

PDK-TS27/PDK-TS27A

...... Montageschroeven ② (M8 × 60 mm: zwart)

[50-inch displaymodel]

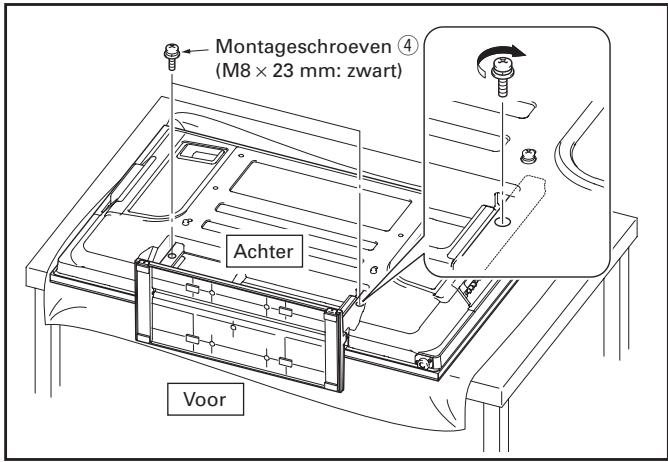

3 Vastzetten van de plasma-televisie met montageschroeven ④ (M8 × 23 mm: zwart).

Draai de schroeven stevig aan met de kruiskopschroevendraaier.

Let op

Zet de plasma-televisie rechtop nadat de staander is geïnstalleerd.

Installatie van het apparaat op een rack enz.

Waarschuwing

• Zorg ervoor dat de plasma-televisie door twee of meer mensen wordt vastgehouden wanneer deze op een rek etc. wordt geïnstalleerd.

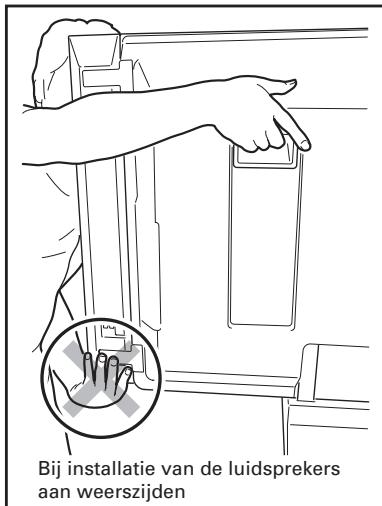

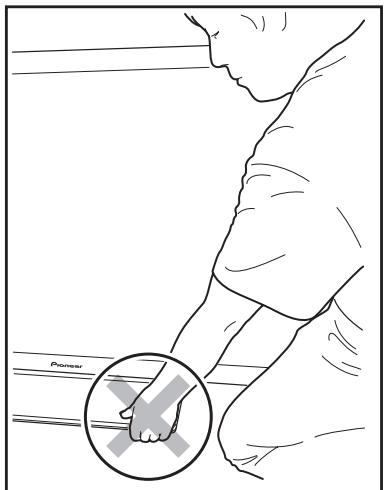

• Houd de plasma-televisie niet bij de luidsprekers of de staander vast, omdat het product anders beschadigd kan raken.

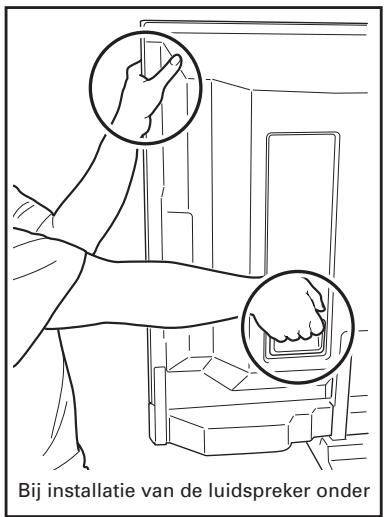

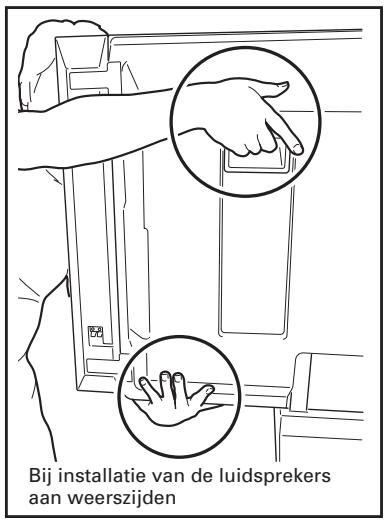

Houd de plasma-televisie bij de hendels en aan de onderzijde vast.

Houd de plasma-televisie bij de hendels en aan de bovenzijde vast.

Houd de plasma-televisie bij de hendels en aan de zijkant vast.

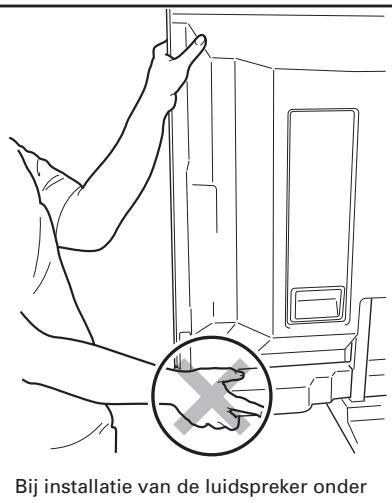

Houd de plasma-televisie niet bij de luidsprekers vast.

Houd de plasma-televisie niet bij de staander vast.

Zo zorgt u ervoor dat de apparatuur niet omvalt

• Zorg ervoor nadat de staander is geïnstalleerd, dat de apparatuur niet omvalt.
• Zet de plasma-televisie zowel aan het rek als aan het wandoppervlak vast.

Stabiliteit op de tafel

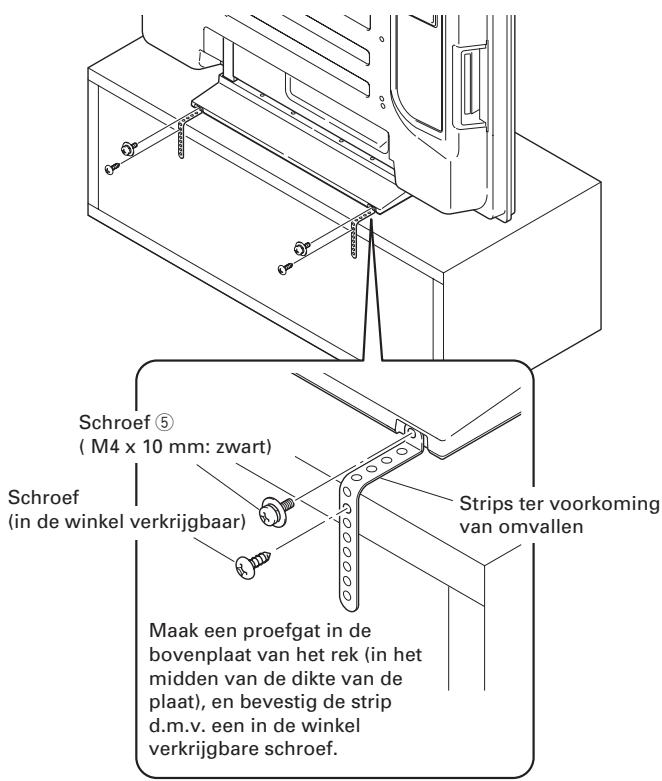

Zet de plasma-televisie vast met de schroeven ⑤ (M4 × 10 mm: zwart) en de strips ter voorkoming van omvallen zoals in de figuur aangegeven. Zet de rekken etc. vast met in de winkel verkrijgbare schroeven.

Let op

Voor het stabiel plaatsen van de apparatuur op een tafel, moeten schroeven met een nominale diameter van 4 mm en een lengte van minimaal 20 mm worden gebruikt.

Gebruik van een muur voor stabiliteit

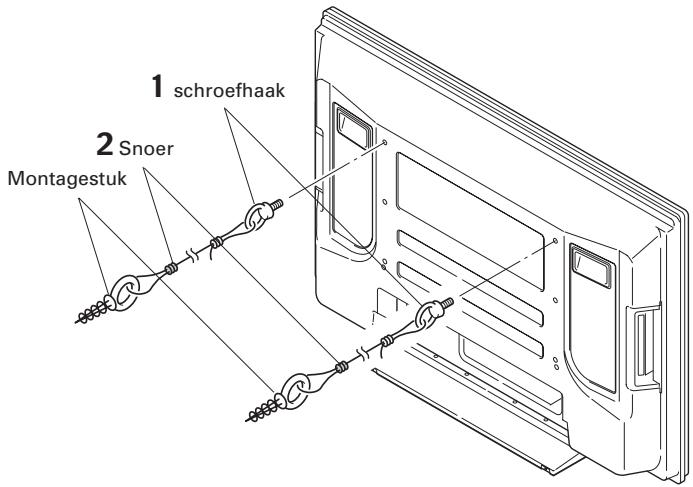

1 Bevestig de bouten (haken) aan de plasma-televisie om omvallen te voorkomen.
2 Gebruik stevige snoeren om de display op de juiste wijze stabiliteit te geven, en deze stevig aan een muur, zuil of ander stevig element te bevestigen.

Dit dient op dezelfde wijze aan de linker- en rechterzijde van de display te worden gedaan.

Let op

Gebruik haken, snoeren en appendages die in de winkel verkrijgbaar zijn.

Aanbevolen schroefhaak:

Nominale diameter M8

Lengte 12 mm tot 15 mm

Technische gegevens

Afmetingen buitenzijde:

PDK-TS27 550 mm (B) × 276 mm (H) × 237 mm (D)
PDK-TS27A ..... 552 mm (B) × 276 mm (H) × 238 mm (D)
PDK-TS28 550 mm (B) × 385,5 mm (H) × 300 mm (D)
PDK-TS29.... 550 mm (B) × 323 mm (H) × 300 mm (D)
PDK-TS29A .... 552 mm (B) × 323 mm (H) × 301 mm (D)

Gewicht:

- Het is mogelijk dat bovenstaande gegevens en de buitenzijde zonder voorafgaande berichtgeving ter verbetering van het product worden gewijzigd.

Bij installatie van de luidsprekers aan weerszijden (50-inch displaymodel)

Eenheid: mm

*1 PDK-TS29 *3 50-inch XGA-model
*2 PDK-TS29A *4 50-inch FHD-model

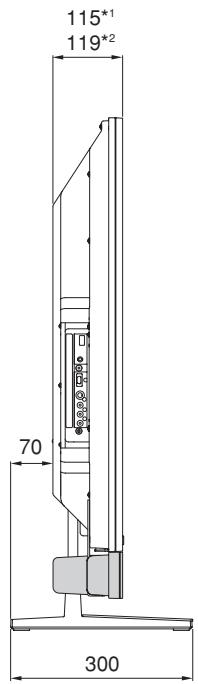

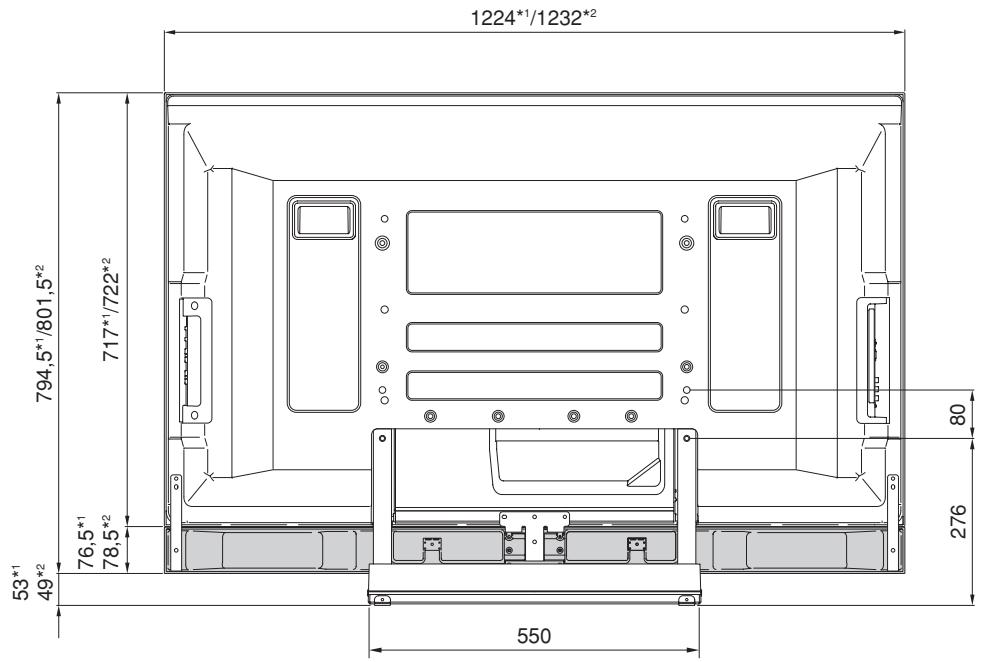

Bij installatie van de luidspreker onder (50-inch displaymodel)

Eenheid: mm

*1 50-inch XGA-model
*2 50-inch FHD-model

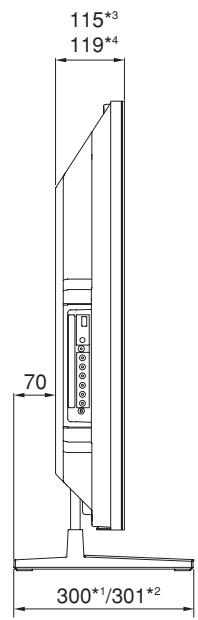

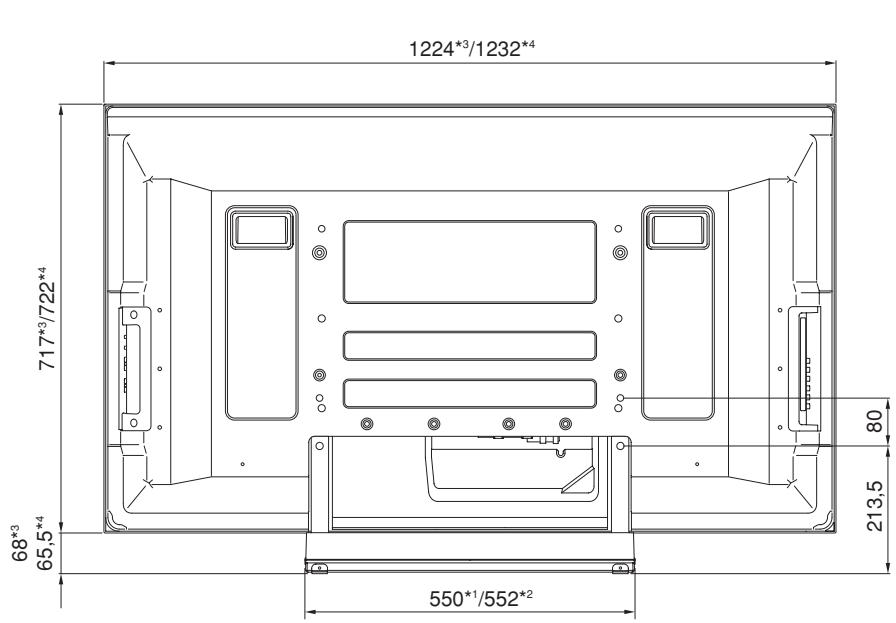

Zonder luidsprekers (50-inch displaymodel)

Eenheid: mm

*1 PDK-TS29	*3 50-inch XGA-model
*2 PDK-TS29A	*4 50-inch FHD-model

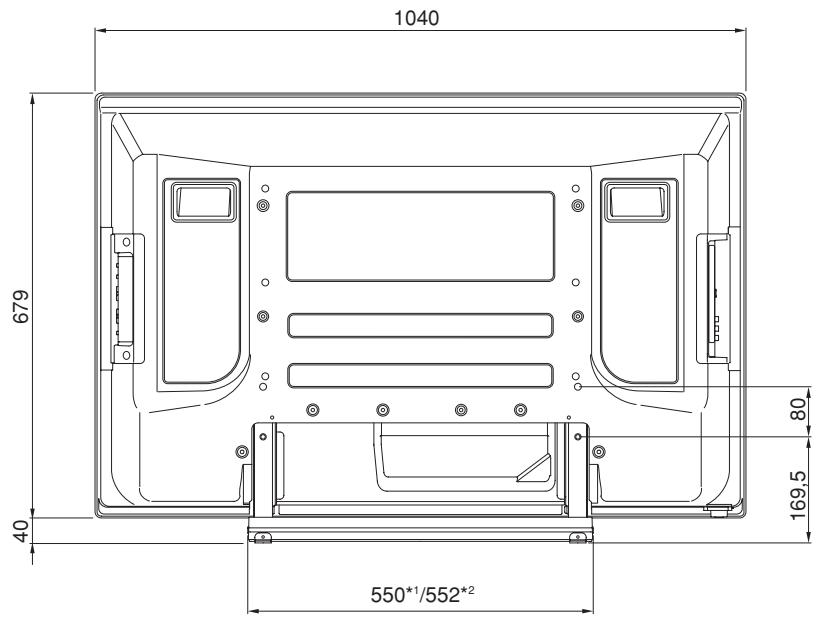

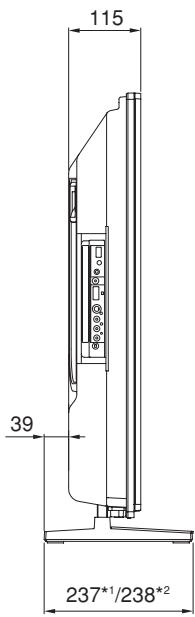

42-inch displaymodel

Eenheid: mm

*1	PDK-TS27
*2	PDK-TS27A

Uitgegeven door Pioneer Corporation. Copyright © 2007 Pioneer Corporation. Alle rechten voorbehouden.

Gedrukt op recycled papier.
