PDK-TS28 - Supporto per dispositivo elettronico PIONEER - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Base da tavolo per televisore plasma
Marca	PIONEER
Modello	PDK-TS28
Compatibilità	Televisori plasma Pioneer 50 pollici con altoparlanti sotto (PDP-5080XA, PDP-5080XD, PDP-508XD, PDP-508ZD, PDP-SX5080D)
Dimensioni (L × A × P)	550 × 385,5 × 300 mm
Peso	2,2 kg
Peso massimo supportato	Circa 34 kg (per TV 50 pollici)
Materiale	Metallo
Colore	Nero
Funzioni principali	Base da tavolo per televisore plasma, con copertura del tavolo, colonne di supporto, schermo oscurante (non fornito con questo modello), possibilità di fissaggio anti-caduta
Installazione	Richiede almeno due persone; assemblaggio delle colonne, fissaggio del televisore con viti fornite
Sicurezza	Prevedere un fissaggio anti-caduta utilizzando le cinghie fornite e viti adatte (non incluse); utilizzare cavi di stabilizzazione
Pezzi forniti	Copertura del tavolo, colonna di supporto (L), colonna di supporto (R), viti ① (4×10 mm argento) ×4, viti ② (M8×60 mm nere) ×2, viti ③ (M8×40 mm nere) ×2, viti ④ (M8×23 mm nere) ×2, viti ⑤ (M4×10 mm nere) ×2, cinghie anti-caduta ×2, manuale di istruzioni
Manutenzione e pulizia	Pulire con un panno morbido e asciutto; non utilizzare prodotti abrasivi
Riparabilità	Pezzi di ricambio disponibili presso il rivenditore; riparazione da parte di un professionista consigliata
Informazioni generali	Utilizzo esclusivamente in interni; non installare all'esterno, vicino a una fonte di calore o su una superficie instabile

Domande frequenti - PDK-TS28 PIONEER

Quali televisori sono compatibili con il supporto PDK-TS28?

Il PDK-TS28 è progettato esclusivamente per i televisori plasma Pioneer da 50 pollici con altoparlanti sotto, in particolare i modelli PDP-5080XA, PDP-5080XD, PDP-508XD, PDP-508ZD e PDP-SX5080D. L'utilizzo con altri modelli può presentare un rischio di caduta.

Quali sono le dimensioni e il peso del supporto?

Il supporto misura 550 mm di larghezza, 385,5 mm di altezza e 300 mm di profondità. Il suo peso è di 2,2 kg.

Come installare il supporto PDK-TS28?

L'installazione deve essere eseguita da almeno due persone. Iniziare assemblando le colonne di supporto (L e R) sulla copertura del tavolo, quindi fissare il televisore utilizzando le viti fornite (M8×60 mm per 42 pollici o M8×40 mm per 50 pollici). Serrare le viti a mano e poi con un cacciavite. Seguire attentamente il manuale di istruzioni.

Come evitare che il televisore cada dal supporto?

Utilizzare le cinghie anti-caduta fornite e avvitarle al televisore e al tavolo con viti adatte (M4 di almeno 20 mm). È possibile anche fissare il televisore al muro utilizzando cavi di stabilizzazione e ganci M8 (12-15 mm di lunghezza).

Il supporto può essere utilizzato con un'altra marca di televisore?

No, il PDK-TS28 è specificamente progettato per i televisori plasma Pioneer da 50 pollici con altoparlanti sotto. Utilizzarlo con altre marche potrebbe compromettere la stabilità e causare lesioni.

Quali sono le precauzioni di sicurezza da prendere durante l'installazione?

Scegliere una superficie stabile e piana. Non posizionare il supporto all'esterno o vicino a una fonte di calore. Assicurarsi che tutte le viti siano ben serrate. Installare il televisore in due persone per evitare cadute.

Il supporto viene fornito con uno schermo oscurante?

No, il modello PDK-TS28 non include uno schermo oscurante. Solo i modelli PDK-TS27A e PDK-TS29A ne sono dotati.

Come pulire il supporto?

Utilizzare un panno morbido e asciutto per spolverare. Non utilizzare prodotti abrasivi o solventi che potrebbero danneggiare la finitura.

Dove posso trovare pezzi di ricambio?

Contattare il rivenditore autorizzato Pioneer. I pezzi di ricambio come viti o cinghie anti-caduta possono essere ordinati. Conservare il numero di serie del supporto per facilitare la ricerca.

Il supporto può essere fissato al muro?

Il PDK-TS28 è un piede da tavolo, non progettato per il montaggio a parete. Tuttavia, è possibile stabilizzare l'insieme fissando il televisore al muro utilizzando cavi anti-caduta, come indicato nel manuale di istruzioni.

MANUALE UTENTE PDK-TS28 PIONEER

Istruzioni di utilizzo

Handleiding

Grazie per aver acquistato un prodotto Pioneer.

Per imparare ad usare il vostro modello in modo sicuro e corretto, leggete accuratamente le istruzioni per l'uso.

Vi consigliamo di tenere le istruzioni per l'uso a portata di mano per future consultazioni.

Installazione

• Se incontrate delle difficoltà durante l'installazione, rivolgetevi al vostro fornitore.
• Pioneer non è responsabile per qualsiasi danno causato da un'installazione non corretta, da un uso improprio, da modifiche o da calamità naturali.

AVVISO IMPORTANTE

Registrate il numero di modello e di serie dell'apparecchio qui sotto.

Model N.

Serial No.

Conservate questo numero per usarlo in seguito.

Indice

Attenzione 32

Controllo degli accessori standard 33

Montaggio del supporto 33

Fissaggio della protezione antiriflesso

(solo per i modelli PDK-TS27A e PDK-TS29A) .... 34

Montaggio del televisore al plasma .... 35

Montaggio del prodotto su uno scaffale, ecc. .... 36

Prevenire la caduta dell'apparecchio .... 37

Dati tecnic 37

Grafico delle misure 38

ATTENZIONE

Questo simbolo si riferisce ad una procedura azzardata o pericolosa che può recare danni alle persone o alle cose.

Attenzione

Questo prodotto è un supporto di tavolo concepito esclusivamente per televisori al plasma Pioneer (modelli PDP-5080XA / PDP-5080XD / PDP-508XD / PDP-508ZD / PDP-SX5080D / PDP-4280XA / PDP-4280XD / PDP-428XD / PDP-SX4280D).

L'uso con altri modelli può causare instabilità e provocare danni. Per ulteriori informazioni, contattate il negozio dove avete acquistato il Vostro display.

Non installate o modificate il prodotto diversamente da come illustrato. Usate questo supporto soltanto con i televisori al plasma specificati e non modificatelo o utilizzatelo per altri scopi.

Posizione dell'installazione

• Scegliete una posizione abbastanza resistente da sostenere i pesi del supporto e del display.
• Assicuratevi di posizionarlo in piano e in modo stabile.
• Non installatelo all'aperto, vicino a fonti di calore o a una spiaggia.
• Non installate il supporto dove potrebbe essere esposto a vibrazioni o urti.

Montaggio e installazione

• Montate il supporto secondo le istruzioni di montaggio e fissate bene tutte le viti nelle posizioni predisposte.
  Dopo l'installazione del display, si possono verificare incidenti imprevisti, come la rottura o la caduta dell'apparecchio, se il supporto non è stato installato secondo le istruzioni.
• Per garantire un'installazione sicura, il display deve essere montato sempre da due o più persone.
• Prima dell'installazione, spegnete il display e le periferiche, poi disinserite la spina dalla presa di alimentazione.

Per evitare incidenti causati dalla caduta del prodotto, prendete le necessarie precauzioni per impedire la sua caduta (vedi pagina 37).

■ Televisore al plasma e supporto di tavolo compatibile.

Televisore al plasma	Supporto di tavolo
Modello da 50 pollici con altoparlante inferiore	PDK-TS28
Modello da 50 pollici con altoparlante laterale	PDK-TS29/PDK-TS29A
Modello da 42 pollici	PDK-TS27/PDK-TS27A

Controllo degli accessori standard

Prima del montaggio e dell'installazione controllate che tutti gli accessori standard siano stati forniti.

• Coperchio della base × 1

• Asta del supporto (L: sinistra) × 1
• Protezione antiriflesso × 1 (solo per i modelli PDK-TS27A e PDK-TS29A)

• Viti ① (4 mm × 10 mm : argento) × 4

• Viti di montaggio ③ (M8 × 40 mm: nero) × 2 [per modello schermo da 50 pollici]

  • Viti di montaggio ④ (M8 × 23 mm: nero) × 2

• Cinghie anti-caduta × 2


• Istruzioni di utilizzo (questo manuale) × 1

• Asta del supporto (R: destra) × 1

- Viti di montaggio ② (M8 × 60 mm: nero) × 2 [per modello schermo da 42 pollici]

• Viti ⑤ (M4 × 10 mm: nero) × 2

Montaggio del supporto

Procedura di montaggio

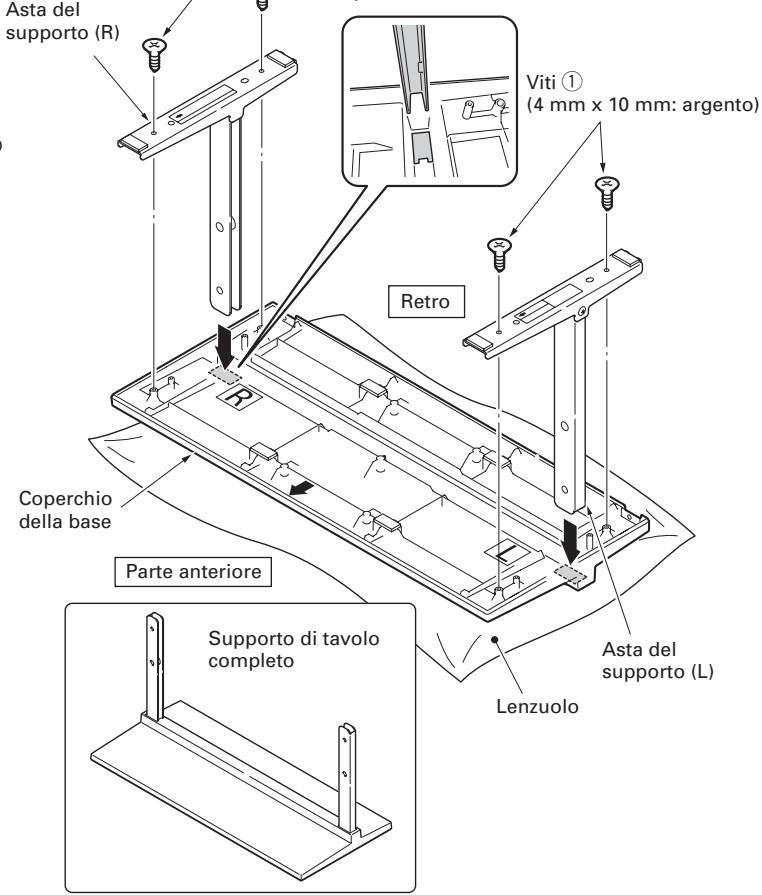

1 Girate il coperchio della base con la parte inferiore rivolta verso l'alto.
2 Inserite le gambe del supporto nel coperchio della base.

• Inserire l'asta del supporto (R) nel lato contrassegnato con "R" e l'asta del supporto (L) nel lato contrassegnato con "L".
• Assicuratevi che i lati aperti delle aste del supporto siano rivolti verso l'interno. Inserite le aste del supporto, assicurandovi che combacino con la parte in rilievo del coperchio della base.

3 Stringete le viti ① (4 mm x 10 mm: argento) per fissare le aste del supporto.

Nota

• Quando montate il supporto appoggiate un lenzuolo sotto il coperchio della base. Se non si appoggia il lenzuolo prima del montaggio, la superficie anteriore del coperchio della base potrebbe graffiarsi.
• Durante il montaggio delle aste del supporto (L) e (R), assicuratevi che queste siano nella posizione corretta. Il montaggio errato delle aste può danneggiare il supporto.

Viti ①
(4 mm x 10 mm: argento)
Assicuratevi che i lati aperti delle aste del supporto siano rivolti verso l'interno. Inserite le aste del supporto, assicurandovi che combacino con la parte in rilievo del coperchio della base.

Fissaggio della protezione antiriflesso (solo per i modelli PDK-TS27A e PDK-TS29A)

Questa parte impedisce il riflesso dei cavi collegati al retro del televisore al plasma sul coperchio della base.

Nota

Fissatela dopo aver ancorato il coperchio della base su una superficie piana e stabile.

Procedura di fissaggio

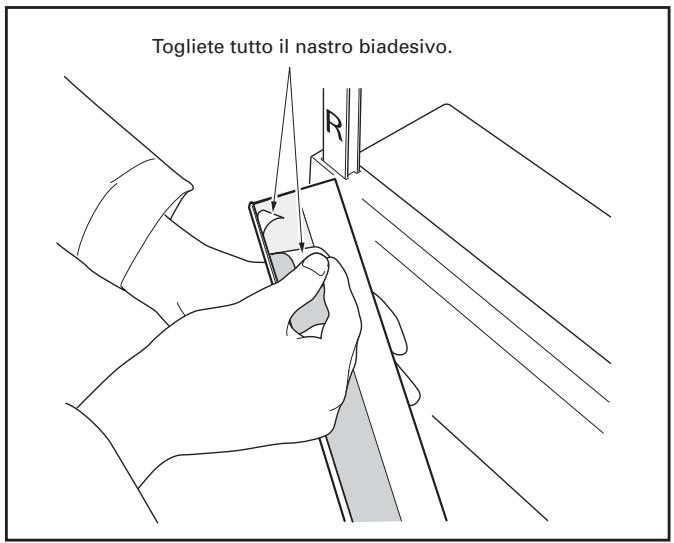

1 Togliete il nastro biadesivo dalla protezione antiriflesso.

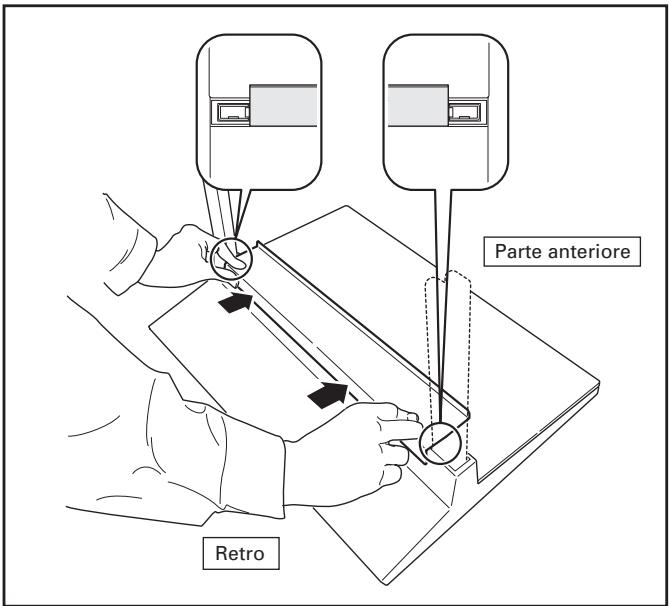

2 Tenendo ben ferme le estremità, fissate la protezione antiriflesso con il nastro biadesivo.

Nota

• Assicuratevi che la protezione antiriflesso non copra i fori di inserimento delle gambe del supporto.
• Fissatelo saldamente, di modo che non vi siano spazi vuoti (vedi immagine sotto). Altrimenti, la protezione antiriflesso potrebbe scollarsi.

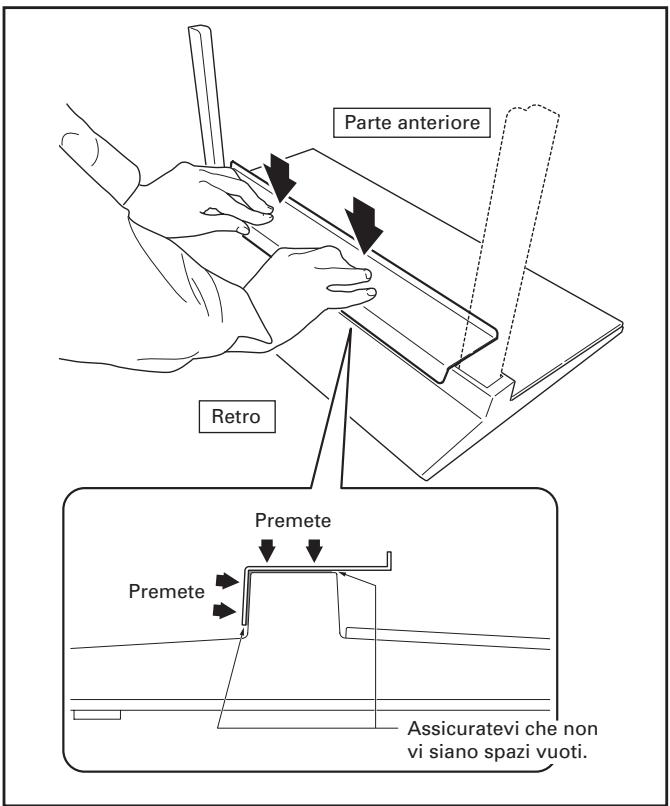

3 Fissatela premendo la parte superiore verso il basso.

Montaggio del televisore al plasma

Attenzione

Il modello da 50 pollici (senza altoparlanti) pesa circa 34 chili, il modello da 42 pollici circa 30 chili, non sono profondi e sono instabili. Per questo motivo, devono essere montati e installati da almeno due persone.

Nota

• Assicuratevi di installarlo su una superficie piana e stabile.
• Inserite le viti nei fori in direzione verticale e non stringetele più del necessario.
• Appoggiate un panno o un materiale simile sotto lo schermo per evitare graffi o danni.
• Dopo aver avvitato leggermente la vite a mano per due o tre giri, stringetela con un cacciavite.

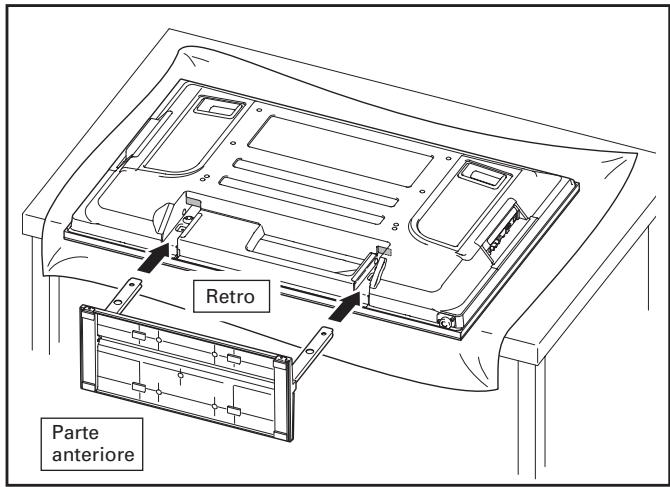

1 Fissaggio del televisore al plasma al supporto.

Sdraiate il televisore al plasma. Allineate i sostegni del supporto con le scanalature dei sostegni del televisore al plasma e inserire lentamente i sostegni in direzione orizzontale.

Assicuratevi che i sostegni del supporto tocchino soltanto le scanalature dei sostegni del televisore al plasma. Il contatto con altre parti potrebbe provocare graffi o deformazioni del retro dello schermo o dei terminali.

Nota

Mentre sdraiate il televisore al plasma, state attenti a non graffiarlo o danneggiarlo.

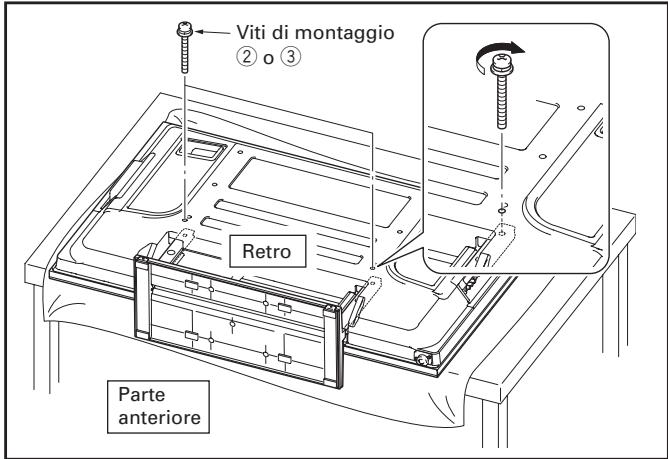

2 Fissaggio del televisore al plasma con le viti di montaggio ② (M8 × 60 mm: nero) o ③ (M8 × 40 mm: nero).

Fissate le parti contrassegnate dalle frecce (fori contrassegnati da "T") usando un cacciavite Philips.

[modello schermo da 42 pollici]

PDK-TS27/PDK-TS27A

...... Viti di montaggio ② (M8 × 60 mm: nero)

[modello schermo da 50 pollici]

...... Viti di montaggio ③ (M8 × 40 mm: nero)

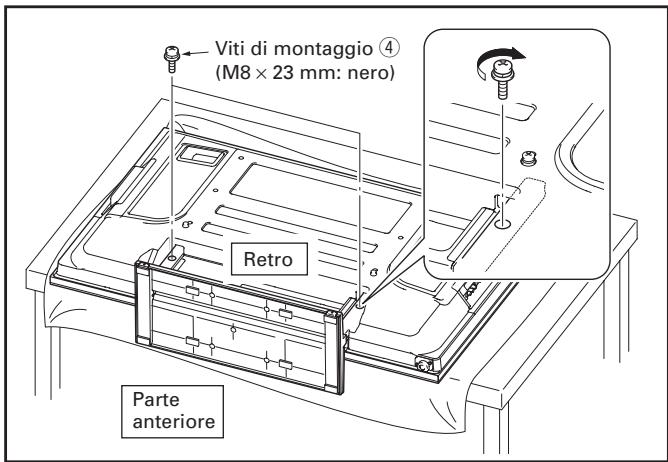

3 Fissaggio del televisore al plasma con le viti di montaggio ④ (M8 x 23 mm: nero).

Stringete le viti con un cacciavite Philips.

Nota

Dopo aver montato il supporto, vi preghiamo di rimettere il televisore al plasma in posizione dritta.

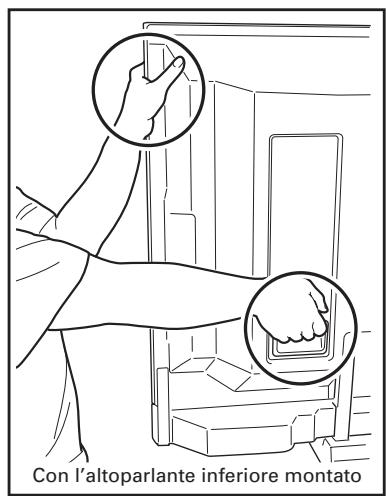

Montaggio del prodotto su uno scaffale, ecc.

Attenzione

• Per l'installazione su uno scaffale ecc., assicuratevi che il televisore al plasma sia tenuto da due o più persone.

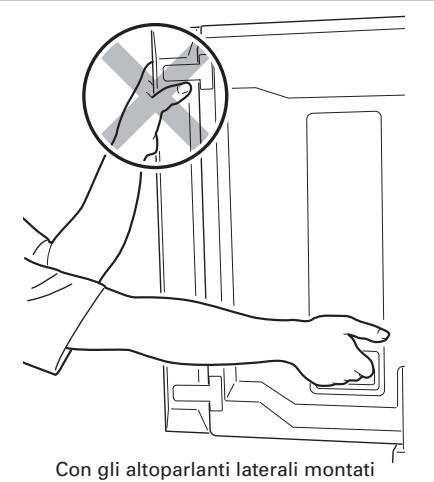

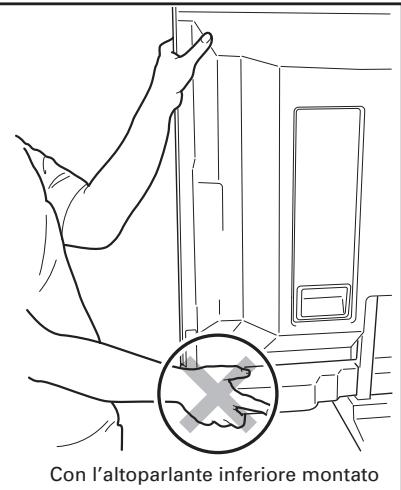

• Vi preghiamo di non tenere il televisore al plasma dagli altoparlanti o dal supporto. In questo modo, potreste danneggiare il prodotto.

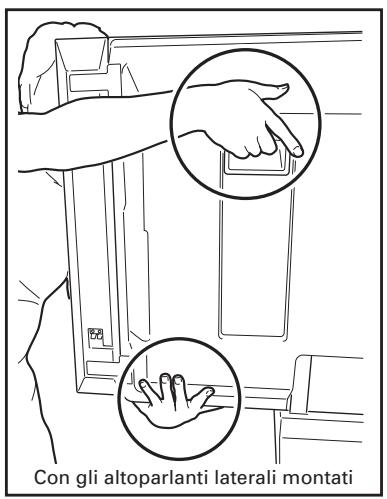

Tenete il televisore al plasma dalle maniglie e dal basso.

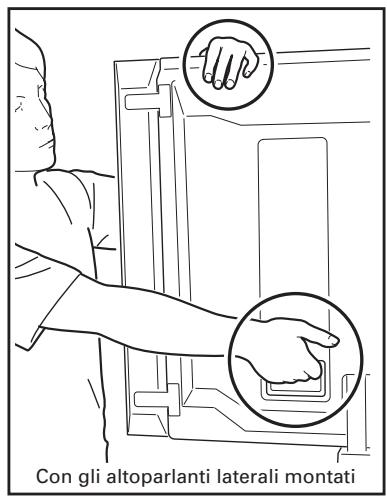

Tenete il televisore al plasma dalle maniglie e dalla parte superiore.

Tenete il televisore al plasma dalle maniglie e dai lati.

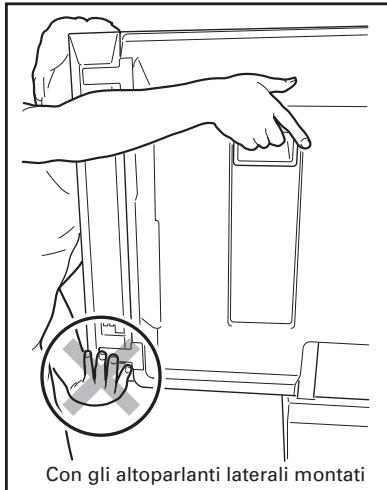

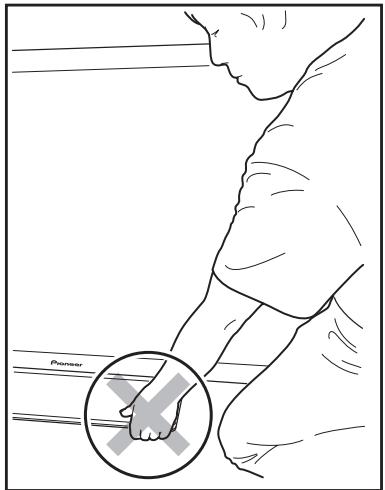

Non tenete il televisore al plasma dagli altoparlanti.

Non tenete il televisore al plasma dal supporto.

Prevenire la caduta dell'apparecchio

• Dopo il montaggio del supporto, assicuratevi che l'apparecchio non sia in condizioni di cadere.
• Fissate il televisore al plasma allo scaffale e al muro.

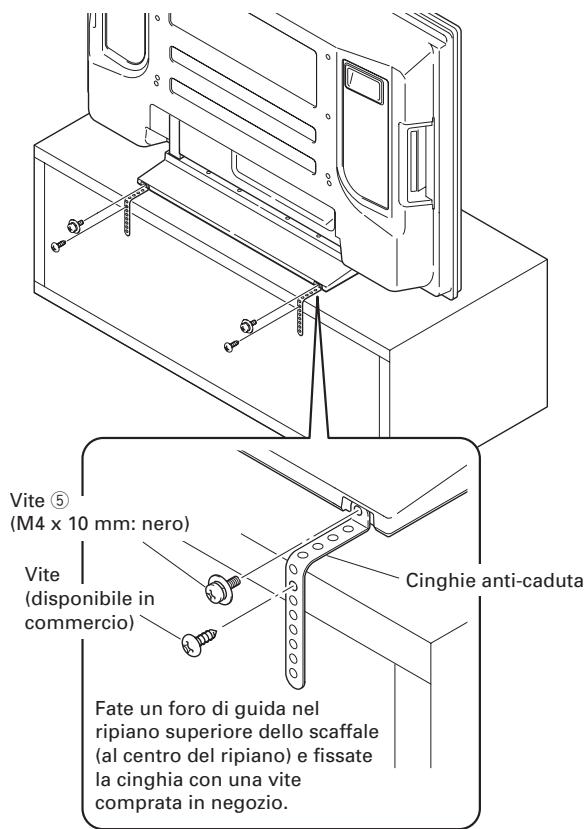

Fissare su tavolo

Fissate il televisore al plasma usando le viti ⑤ (M4 × 10 mm: nero) e le cinghie anticaduta, come mostrato nella figura. Fissate gli scaffali ecc. usando le viti in commercio.

Nota

Per fissare l'apparecchio su un tavolo, usate viti con diametro nominale di 4 mm e lunghezza di almeno 20 mm.

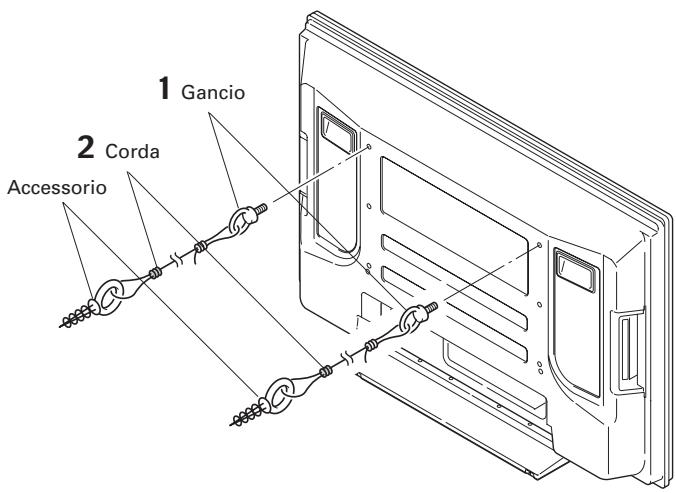

Fissare l'apparecchio al muro

1 Fissaggio dei bulloni anticaduta (ganci) al televisore al plasma.
2 Usate corde robuste per fissarlo bene e con cura a un muro, pilastro o altro elemento resistente.

Svolgete questo lavoro nello stesso modo sul lato sinistro e su quello destro.

Nota

Usate ganci, corde e accessori che si trovano sul mercato.

Gancio consigliato:

Diametro nominale M8

Lunghezza da 12 mm a 15 mm

da 12 mm a 15 mm

Dati tecnic

Misure esterne:

PDK-TS27......	550 mm (L) × 276 mm (A) × 237 mm (P)
PDK-TS27A......	552 mm (L) × 276 mm (A) × 238 mm (P)
PDK-TS28......	550 mm (L) × 385,5 mm (A) × 300 mm (P)
PDK-TS29......	550 mm (L) × 323 mm (A) × 300 mm (P)
PDK-TS29A......	552 mm (L) × 323 mm (A) × 301 mm (P)

Peso:

- Le specifiche sopramenzionate e l'aspetto esteriore possono essere modificati senza alcun preavviso per migliorare il prodotto.

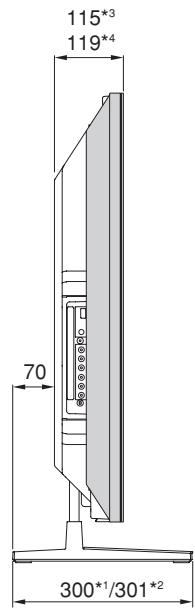

Con gli altoparlanti laterali montati (modello schermo da 50 pollici)

Unità: mm

*1 PDK-TS29 *3 Modello XGA da 50 pollici
*2 PDK-TS29A *4 Modello FHD da 50 pollici

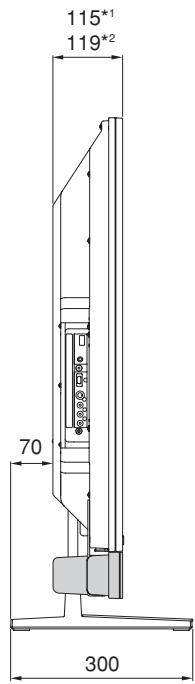

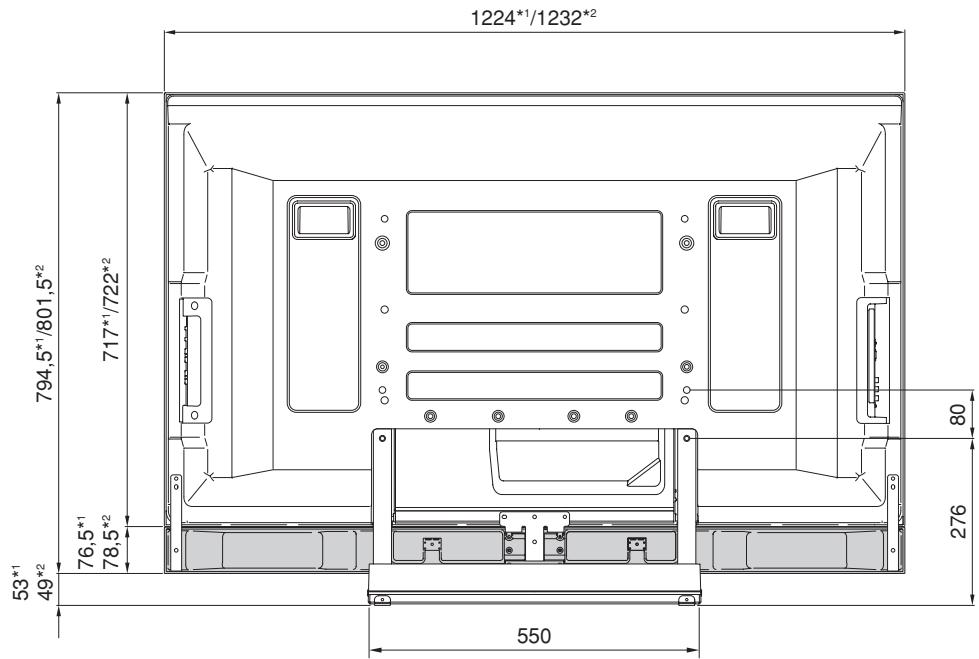

Con l'altoparlante inferiore montato (modello schermo da 50 pollici)

Unità: mm

*1 Modello XGA da 50 pollici
*2 Modello FHD da 50 pollici

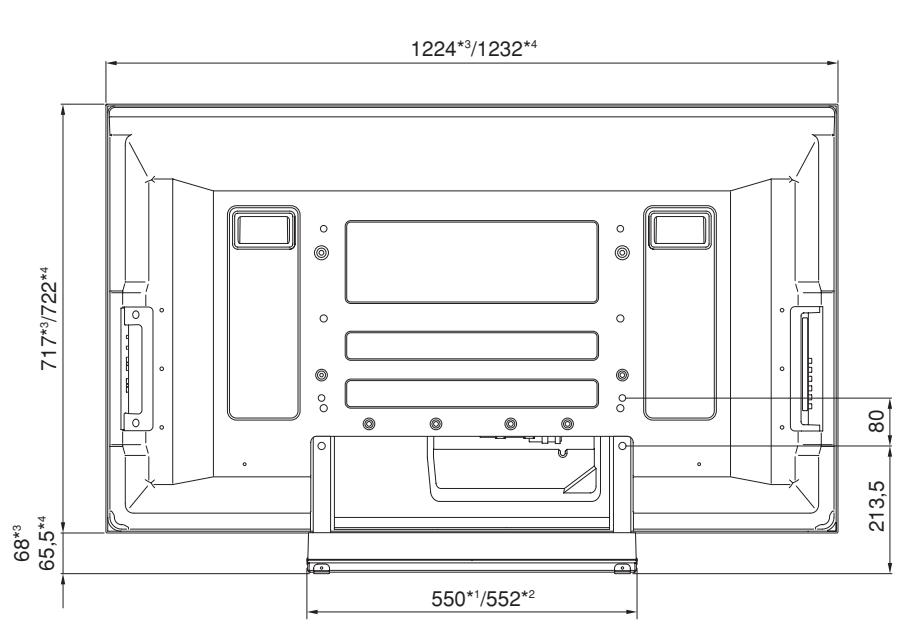

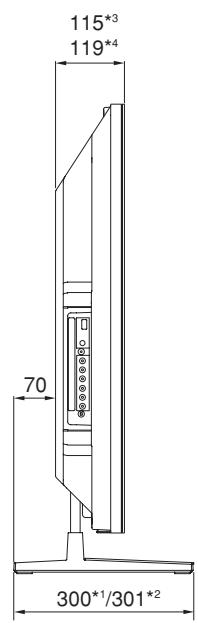

Senza altoparlanti (modello schermo da 50 pollici)

Unità: mm

*1 PDK-TS29 *3 Modello XGA da 50 pollici
*2 PDK-TS29A *4 Modello FHD da 50 pollici

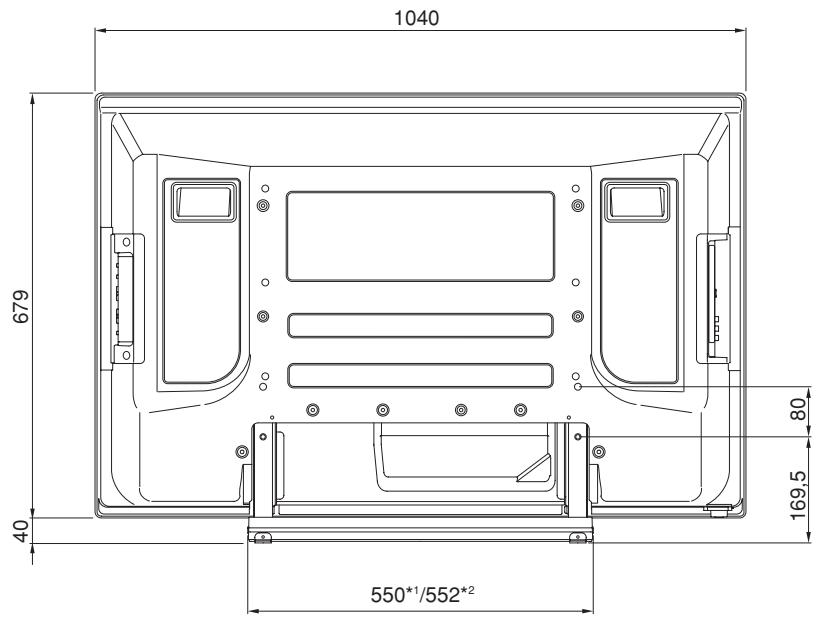

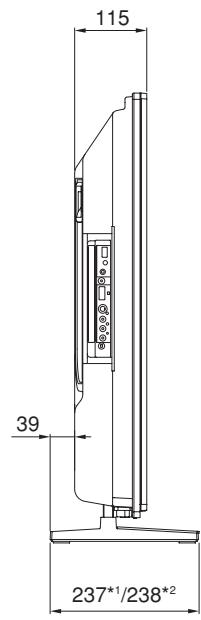

Modello schermo da 42 pollici

Unità: mm

*1 PDK-TS27
*2 PDK-TS27A

Pubblicato da Pioneer Corporation. Copyright © 2007 Pioneer Corporation. Tutti i diritti riservati.

Stampato su carta riciclata.
