MANUALE UTENTE PDK-TS30 PIONEER

• Grazie per aver acquistato un prodotto Pioneer. Per imparare ad usare il vostro modello in modo sicuro e corretto, leggete accuratamente le istruzioni per l’uso. Vi consigliamo di tenere le istruzioni per l’uso a portata di mano per future consultazioni. Installazione ¶ Se incontrate delle difficoltà durante l’installazione, rivolgetevi al vostro fornitore. ¶ Pioneer non è responsabile per qualsiasi danno causato da un’installazione non corretta, da un uso improprio, da modifiche o da calamità naturali. AVVISO IMPORTANTE Registrate il numero di modello e di serie dell’apparecchio qui sotto. Modello N. Serie N. Conservate questo numero per usarlo in seguito. Indice Attenzione p. 26
• Controllo degli accessori standard p. 27
• Montaggio del supporto p. 27
• Fissaggio della protezione antiriflesso (solo per i modello PDK-TS30A) p. 28
• Montaggio del televisore al plasma p. 29
• Montaggio del prodotto su uno scaffale, ecc p. 29
• Prevenire la caduta dell’apparecchio p. 30
• Dati tecnic p. 30
• Grafico delle misure ATTENZIONE Questo simbolo si riferisce ad una procedura azzardata o pericolosa che può recare danni alle persone o alle cose. p. 31

Attenzione Questo prodotto è un supporto di tavolo concepito esclusivamente per televisori al plasma Pioneer (modelli PDP-608ZD / PDP-608ZDA). L’uso con altri modelli può causare instabilità e provocare danni. Per ulteriori informazioni, contattate il negozio dove avete acquistato il Vostro display. Non installate o modificate il prodotto diversamente da come illustrato. Usate questo supporto soltanto con i televisori al plasma specificati e non modificatelo o utilizzatelo per altri scopi. Posizione dell’installazione

• Scegliete una posizione abbastanza resistente da sostenere i pesi del supporto e del display.
• Assicuratevi di posizionarlo in piano e in modo stabile.
• Non installatelo all’aperto, vicino a fonti di calore o a una spiaggia.
• Non installate il supporto dove potrebbe essere esposto a vibrazioni o urti. Montaggio e installazione
• Montate il supporto secondo le istruzioni di montaggio e fissate bene tutte le viti nelle posizioni predisposte. Dopo l’installazione del display, si possono verificare incidenti imprevisti, come la rottura o la caduta dell’apparecchio, se il supporto non è stato installato secondo le istruzioni.
• Per garantire un’installazione sicura, il display deve essere montato sempre da due o più persone.

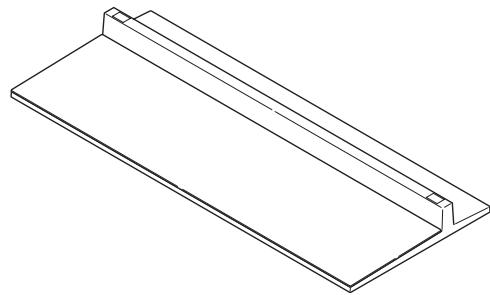

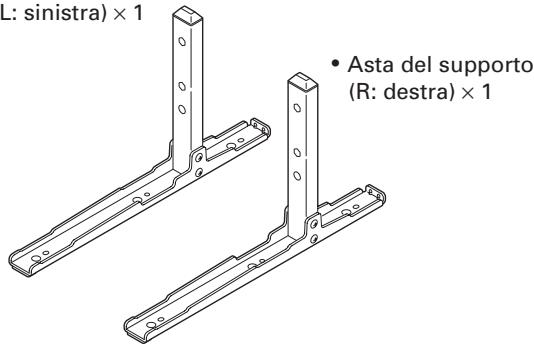

• Prima dell’installazione, spegnete il display e le periferiche, poi disinserite la spina dalla presa di alimentazione. Per evitare incidenti causati dalla caduta del prodotto, prendete le necessarie precauzioni per impedire la sua caduta (vedi pagina 30). Controllo degli accessori standard Prima del montaggio e dell’installazione controllate che tutti gli accessori standard siano stati forniti. Asta del supporto Coperchio della base × 1 (L: sinistra) × 1 Asta del supporto (R: destra) × 1 Protezione antiriflesso × 1 Cinghie anti-caduta × 4 Istruzioni di utilizzo Viti di montaggio 2 Viti 3 (questo manuale) × 1 (solo per i modello PDK-TS30A) Viti 1 (M6 × 20 mm: nero) × 4 (M4 × 10 mm: nero) × 4 Italiano (M5 × 10 mm: nero) × 6 Montaggio del supporto Procedura di montaggio

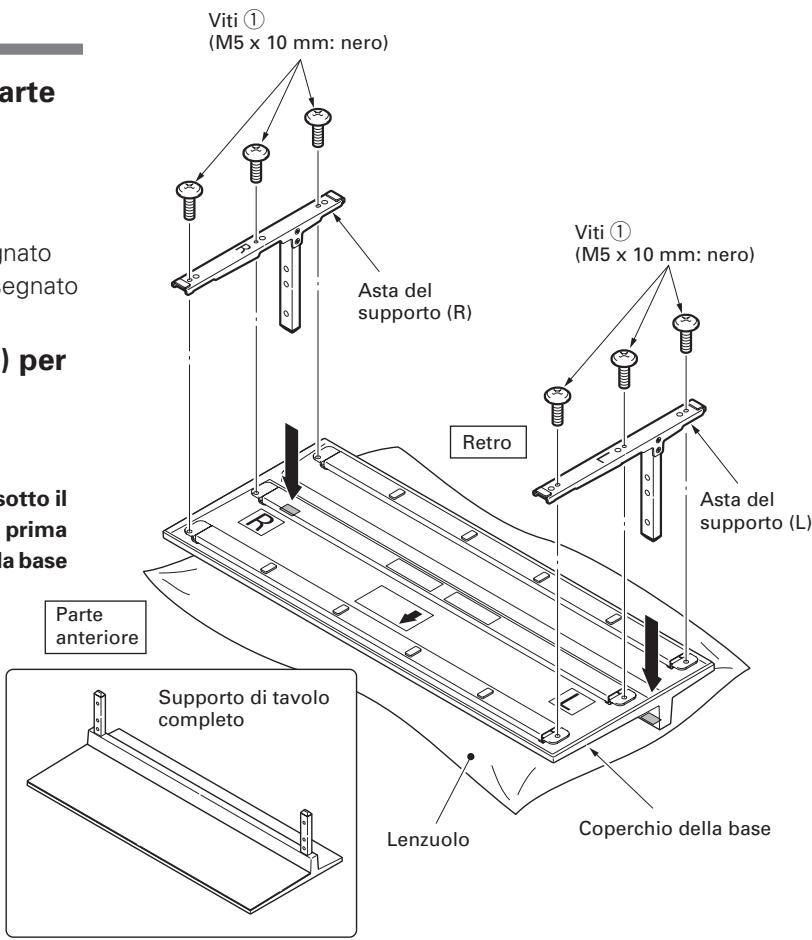

Viti 1 (M5 x 10 mm: nero) Girate il coperchio della base con la parte inferiore rivolta verso l’alto. Inserite le gambe del supporto nel coperchio della base. Inserire l’asta del supporto (R) nel lato contrassegnato con “R” e l’asta del supporto (L) nel lato contrassegnato con “L”.

Viti 1 (M5 x 10 mm: nero) Asta del supporto (R) Stringete le viti 1 (M5 x 10 mm: nero) per fissare le aste del supporto. Nota Retro Quando montate il supporto appoggiate un lenzuolo sotto il coperchio della base. Se non si appoggia il lenzuolo prima del montaggio, la superficie anteriore del coperchio della base potrebbe graffiarsi. Parte Durante il montaggio delle aste del supporto (L) e anteriore (R), assicuratevi che queste siano nella posizione corretta. Il montaggio errato delle aste può Supporto di tavolo completo danneggiare il supporto. Asta del supporto (L) Lenzuolo Coperchio della base

Fissaggio della protezione antiriflesso (solo per i modello PDK-TS30A) Questa parte impedisce il riflesso dei cavi collegati al retro del televisore al plasma sul coperchio della base.

Nota Tenendo ben ferme le estremità, fissate la protezione antiriflesso con il nastro biadesivo. Fissatela dopo aver ancorato il coperchio della base su una superficie piana e stabile. Protezione antiriflesso Parte anteriore Parte anteriore Coperchio della base Retro Retro Nota Procedura di fissaggio

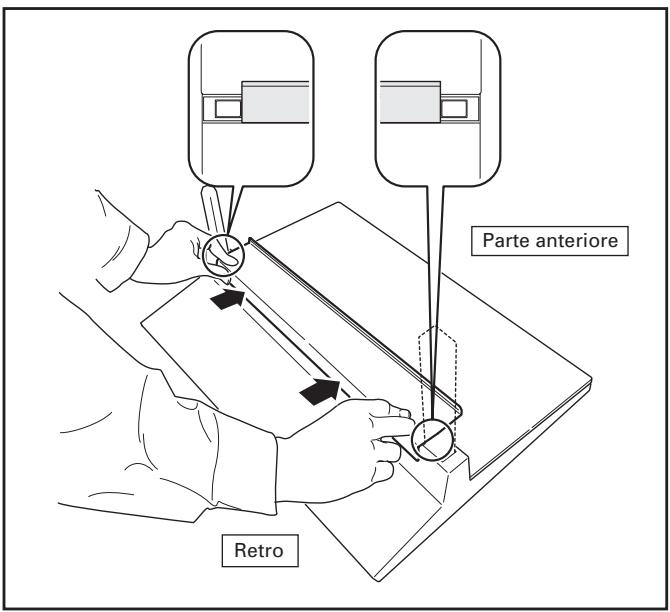

Togliete il nastro biadesivo dalla protezione antiriflesso. Assicuratevi che la protezione antiriflesso non copra i fori di inserimento delle gambe del supporto. Fissatelo saldamente, di modo che non vi siano spazi vuoti (vedi immagine sotto). Altrimenti, la protezione antiriflesso potrebbe scollarsi.

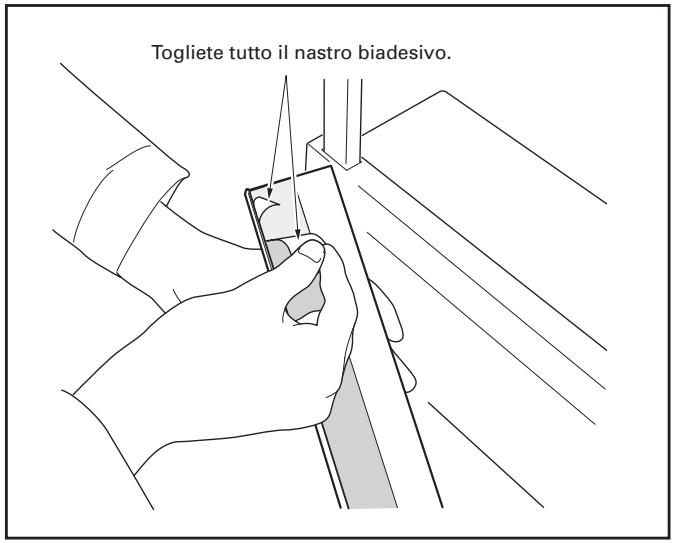

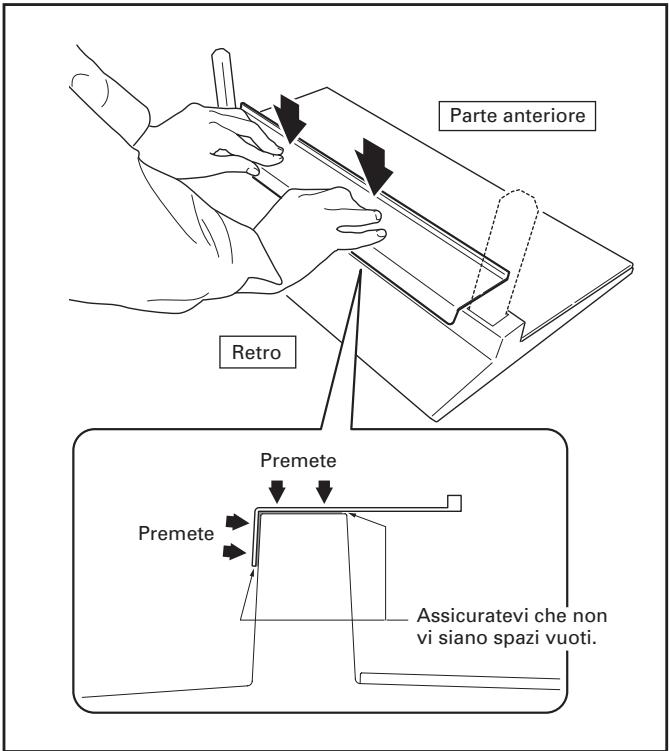

Togliete tutto il nastro biadesivo. Fissatela premendo la parte superiore verso il basso. Parte anteriore Retro Premete Premete Assicuratevi che non vi siano spazi vuoti.

Montaggio del televisore al plasma

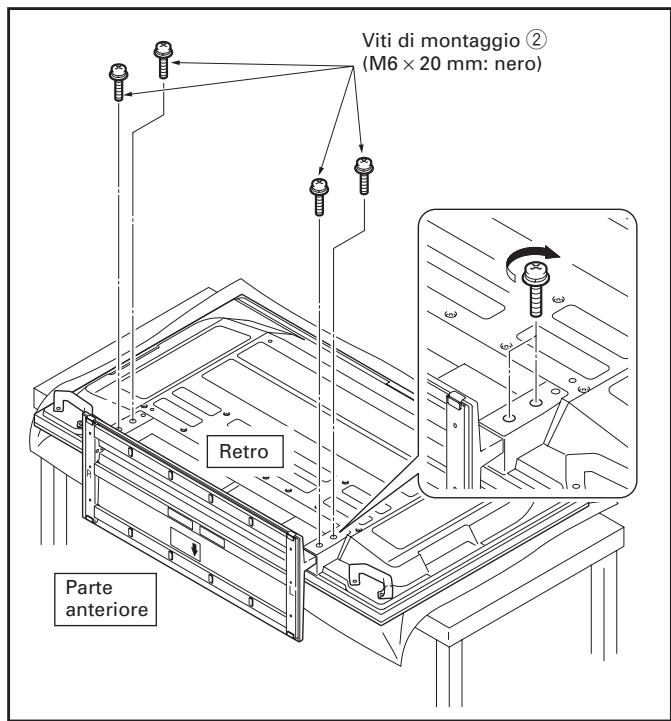

Attenzione Il peso del televisore al plasma è di circa 55,5 kg, non hanno profondità e sono instabili. Per questo motivo devono essere montati e installati da almeno due persone. Fissaggio del televisore al plasma con le viti di montaggio 2 (M6 × 20 mm: nero). Stringete le viti con un cacciavite Philips. Viti di montaggio 2 (M6 × 20 mm: nero) Nota Assicuratevi di installarlo su una superficie piana e stabile. Inserite le viti nei fori in direzione verticale e non stringetele più del necessario. Appoggiate un panno o un materiale simile sotto lo schermo per evitare graffi o danni. Dopo aver avvitato leggermente la vite a mano per due o tre giri, stringetela con un cacciavite. Fissaggio del televisore al plasma al supporto. Sdraiate il televisore al plasma. Allineate i sostegni del supporto con le scanalature dei sostegni del televisore al plasma e inserire lentamente i sostegni in direzione orizzontale. Assicuratevi che i sostegni del supporto tocchino soltanto le scanalature dei sostegni del televisore al plasma. Il contatto con altre parti potrebbe provocare graffi o deformazioni del retro dello schermo o dei terminali. Retro Parte anteriore Italiano

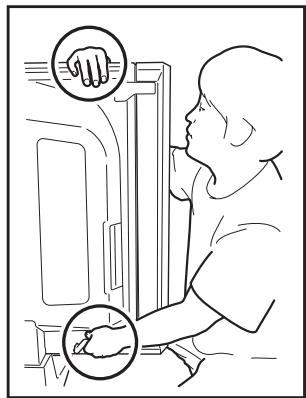

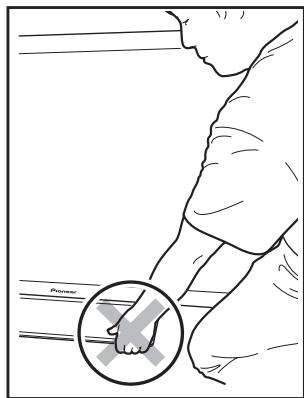

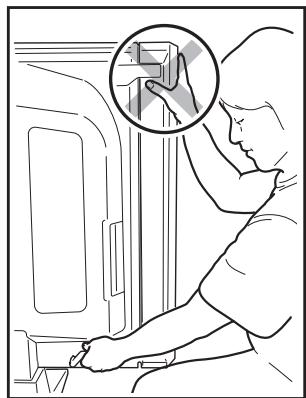

Nota Dopo aver montato il supporto, vi preghiamo di rimettere il televisore al plasma in posizione dritta. Retro Parte anteriore Nota Mentre sdraiate il televisore al plasma, state attenti a non graffiarlo o danneggiarlo. Montaggio del prodotto su uno scaffale, ecc. Attenzione Tenete il televisore al plasma dalle maniglie e dalla parte superiore. Non tenete il televisore al plasma dagli altoparlanti. Non tenete il televisore al plasma dal supporto. Per l’installazione su uno scaffale ecc., assicuratevi che il televisore al plasma sia tenuto da due o più persone. Vi preghiamo di non tenere il televisore al plasma dagli altoparlanti o dal supporto. In questo modo, potreste danneggiare il prodotto.

Prevenire la caduta dell’apparecchio Dopo il montaggio del supporto, assicuratevi che l’apparecchio non sia in condizioni di cadere. Fissate il televisore al plasma allo scaffale e al muro. Fissare l’apparecchio al muro Fissate il televisore al plasma usando le viti 3 (M4 × 10 mm: nero) e le cinghie anticaduta, come mostrato nella figura. Fissate gli scaffali ecc. usando le viti in commercio.

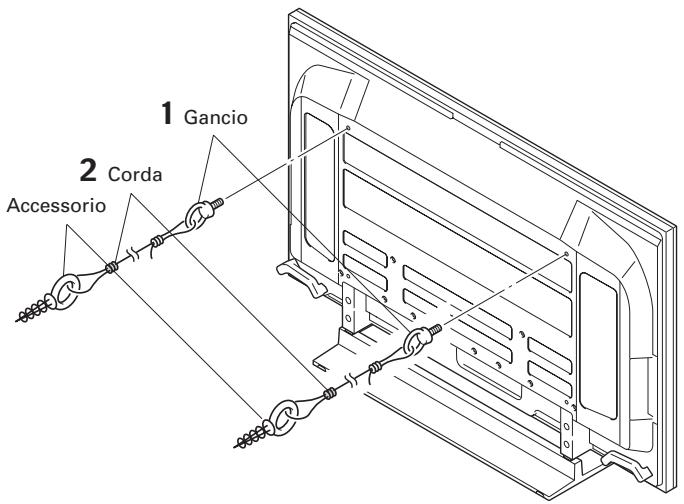

4 mm Fissaggio dei bulloni anticaduta (ganci) al televisore al plasma. Usate corde robuste per fissarlo bene e con cura a un muro, pilastro o altro elemento resistente. Svolgete questo lavoro nello stesso modo sul lato sinistro e su quello destro. Nota min. 20 mm Usate ganci, corde e accessori che si trovano sul mercato. Gancio consigliato: Diametro nominale M8 Lunghezza da 12 mm a 15 mm

Nota Per fissare l’apparecchio su un tavolo, usate viti con diametro nominale di 4 mm e lunghezza di almeno 20 mm. da 8 mm a 15 mm Fissare su tavolo da 12 mm a 15 mm 1 Gancio

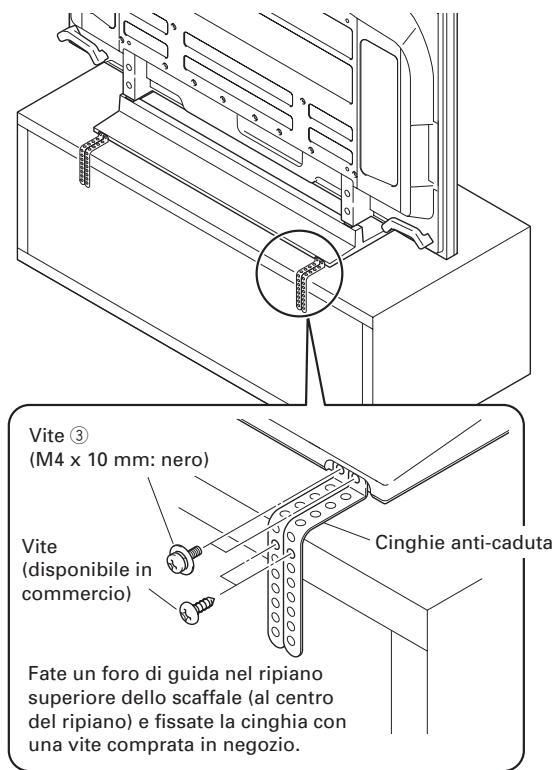

Corda Accessorio Vite 3 (M4 x 10 mm: nero) Cinghie anti-caduta Vite (disponibile in commercio) Fate un foro di guida nel ripiano superiore dello scaffale (al centro del ripiano) e fissate la cinghia con una vite comprata in negozio. Dati tecnic Misure esterne: PDK-TS30 ................ PDK-TS30A ............. Peso: PDK-TS30 ................ PDK-TS30A ............. 920 mm (L) × 222,4 mm (A) × 380 mm (P) 992 mm (L) × 222,4 mm (A) × 381 mm (P) 5,7 kg 6,8 kg

• Le specifiche sopramenzionate e l’aspetto esteriore possono essere modificati senza alcun preavviso per migliorare il prodotto.

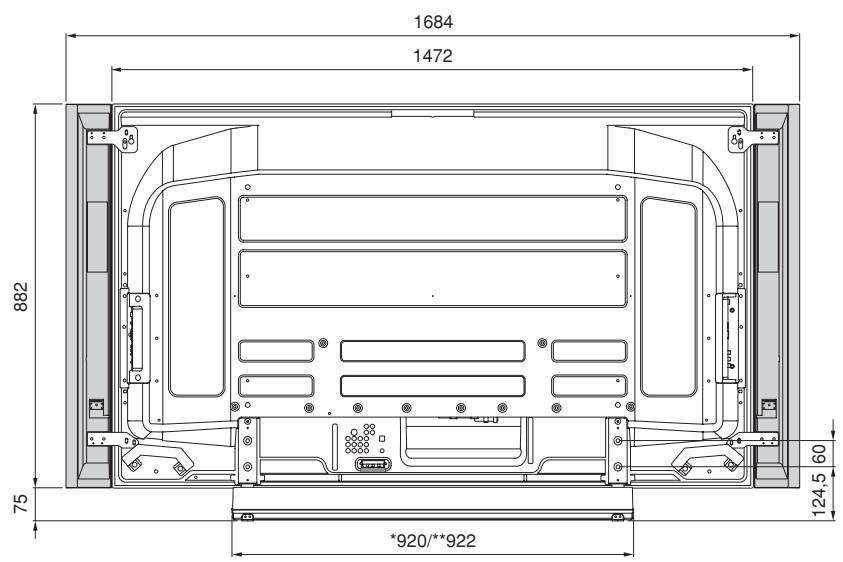

Grafico delle misure Con gli altoparlanti laterali montati Unità: mm

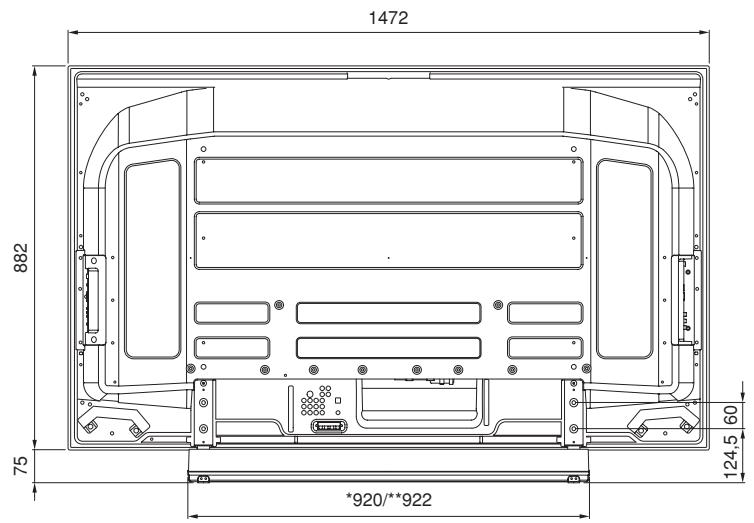

*920/**922 *380/**381 Italiano Senza altoparlanti Unità: mm
