MANUAL DE USUARIO PDK-TS30 PIONEER

• Gracias por comprar un producto Pioneer. Tenga la amabilidad de leer el Manual de Instrucciones para saber cómo utilizar este modelo de una forma segura y adecuada. Asimismo, le recomendamos que conserve el Manual de Instrucciones para futuras referencias. Instalación ¶ Si experimentara alguna dificultad con la instalación, consulte a su distribuidor. ¶ Pioneer no se responsabiliza de ningún daño que pudiera derivarse de una instalación incorrecta, un uso inadecuado, la realización de modificaciones o catástrofes naturales. AVISO IMPORTANTE Anote más abajo el número de modelo y el número de serie de este equipo. N.° de modelo: N.° de serie: Guarde estos números para futuras referencias. Índice Advertencias p. 38
• Verificación de las piezas suministradas p. 39
• Cómo montar el soporte p. 39
• Cómo instalar el dispositivo antirreflejos (sólo PDK-TS30A) p. 40
• Cómo acoplar el televisor de plasma p. 41
• Cómo instalar el producto sobre un bastidor u otra estructura similar p. 42
• Cómo evitar que el equipo se caiga p. 42
• Especificaciones p. 43
• Diagrama de dimensiones PRECAUCIÓN Este símbolo indica un riesgo o práctica insegura que podría ocasionar lesiones corporales o daños materiales. p. 43

Advertencias Este producto es un soporte de mesa que ha sido diseñado específicamente para televisores de plasma Pioneer (PDP608ZD / PDP-608ZDA). Su empleo con otros modelos podría provocar su inestabilidad, con el consiguiente riesgo de lesiones. Para más información, póngase en contacto con el establecimiento donde adquirió su pantalla. No instale ni modifique el producto, salvo según lo especificado. No utilice este soporte para un televisor de plasma distinto de los indicados, ni lo modifique ni lo destine a otros usos. Dónde instalar el soporte

• Elija un lugar cuya resistencia permita aguantar el peso del soporte y de la pantalla.
• Asegúrese de que el lugar de instalación sea una superficie llana y estable.
• No instale el soporte en el exterior, junto a una fuente termal o cerca de una playa.
• No instale el soporte donde el mismo pueda estar sujeto a vibraciones o golpes. Montaje e instalación
• Instale el soporte de acuerdo con las instrucciones de montaje y fije correctamente todos los tornillos en los lugares indicados. En ocasiones, se han producido accidentes imprevistos –como la rotura o la caída del equipo– tras haber montado la pantalla de plasma, debido a que el soporte no se instaló conforme a las instrucciones facilitadas.
• Para tener la certeza de que la pantalla se instala de forma segura, es imprescindible que en su montaje intervengan dos o más personas.

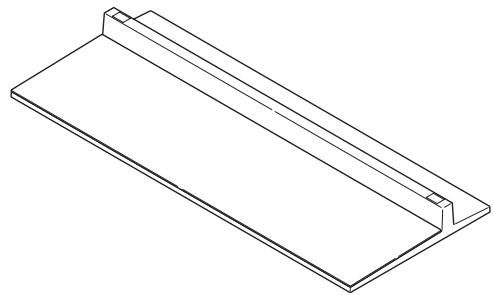

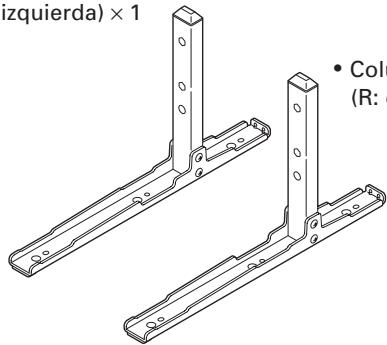

• Antes de proceder a la instalación, apague la pantalla y los dispositivos periféricos. Seguidamente, desenchufe el cable de alimentación de la toma de corriente. Tome las debidas precauciones para impedir la caída del producto y evitar accidentes imprevistos (consulte las página 42). Verificación de las piezas suministradas Antes de proceder al montaje e instalación, asegúrese de que dispone de todas las piezas suministradas. Columna de soporte Base de apoyo × 1 (L: izquierda) × 1 Columna de soporte (R: derecha) × 1 Dispositivo antirreflejos × 1 Correas anticaída × 4 Manual de instrucciones Tornillos de fijación 2 Tornillos 3 (este documento) × 1 (sólo PDK-TS30A) Tornillos 1 (M5 × 10 mm: negros) × 6 (M6 × 20 mm: negros) × 4 (M4 × 10 mm : negros) × 4 Cómo montar el soporte

Déle la vuelta a la base de apoyo, de manera que la parte inferior mire hacia arriba.

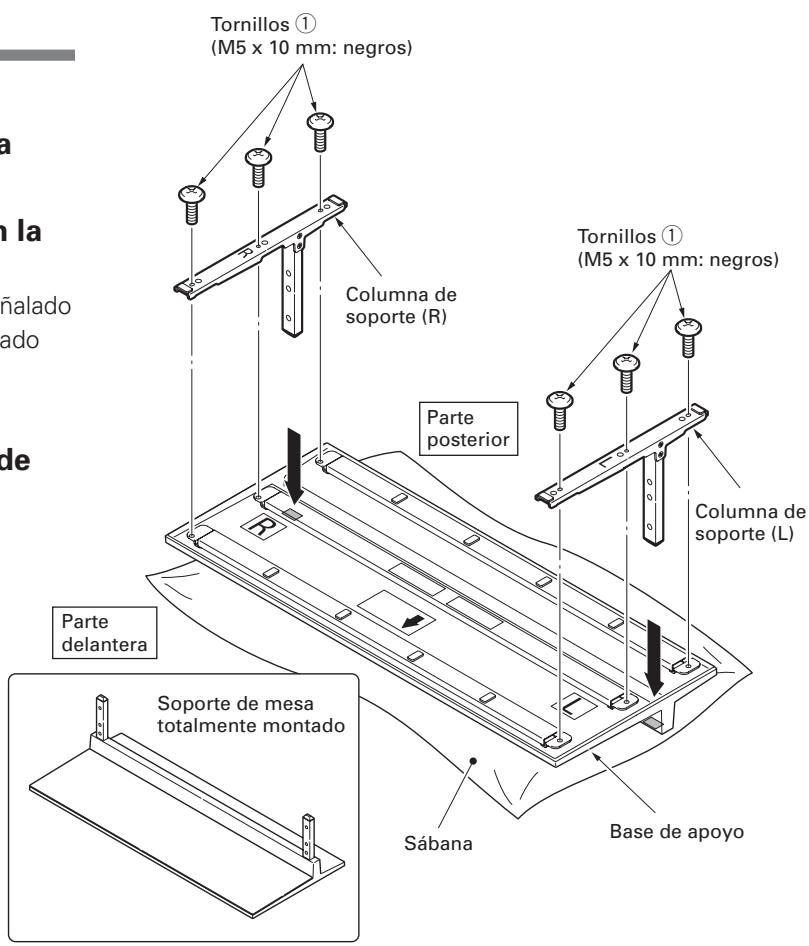

Introduzca las columnas de soporte en la base de apoyo. Tornillos 1 (M5 x 10 mm: negros) Columna de soporte (R) Introduzca la columna de soporte (R) en el lado señalado con la letra “R” y la columna de soporte (L) en el lado señalado con la letra “L”.

Español Tornillos 1 (M5 x 10 mm: negros) Procedimiento de montaje Apriete los tornillos 1 (M5 × 10 mm: negros) para estabilizar las columnas de soporte. Parte posterior Columna de soporte (L) Nota Para montar el soporte, coloque una sábana suave debajo de la base de apoyo. Si no coloca ninguna sábana antes de proceder al montaje, la superficie frontal de la base de apoyo se podría rayar. Asegúrese de que instala las columnas de soporte (L) y (R) en la posición correcta, ya que de lo contrario el soporte podría resultar dañado. Parte delantera Soporte de mesa totalmente montado Sábana Base de apoyo

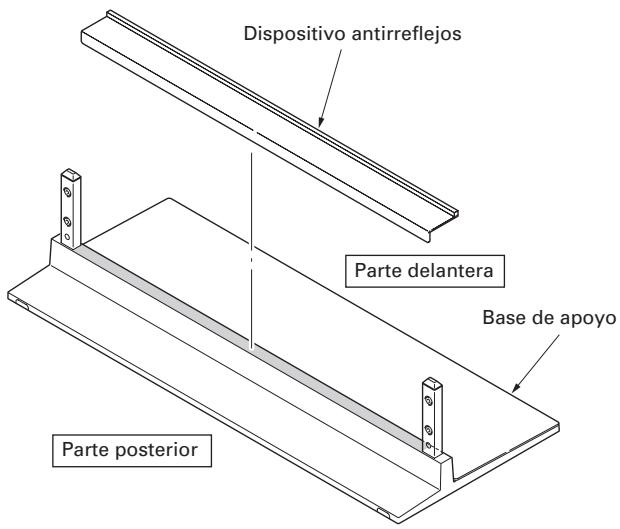

Cómo instalar el dispositivo antirreflejos (sólo PDK-TS30A) Esta pieza impide que los cables conectados en la parte posterior del televisor de plasma se reflejen en la base de apoyo.

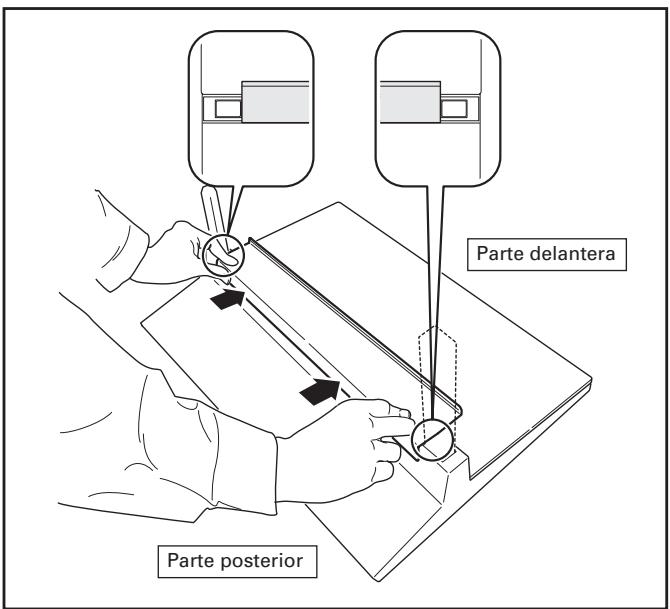

Sujete firmemente los extremos del dispositivo antirreflejos y péguelo mediante la cinta adhesiva de doble cara. Nota Instale el dispositivo tras haber dispuesto firmemente la base de apoyo sobre una superficie llana y estable. Dispositivo antirreflejos Parte delantera Parte delantera Base de apoyo Parte posterior Parte posterior Nota Procedimiento de colocación

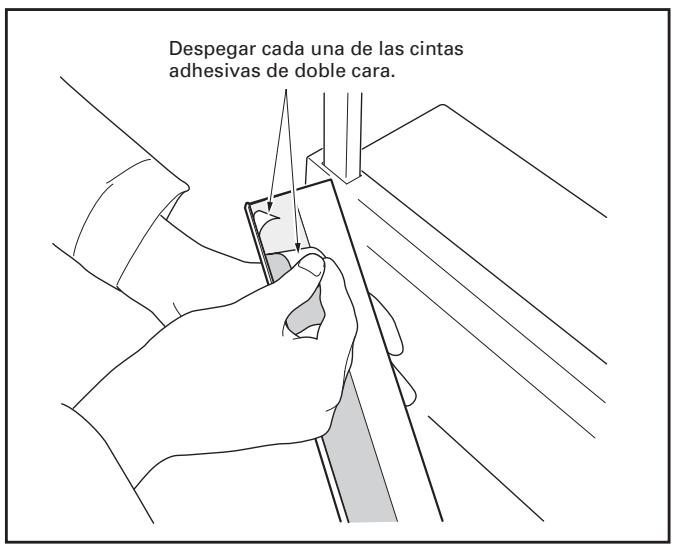

Despegue la cinta adhesiva de doble cara del dispositivo antirreflejos. Despegar cada una de las cintas adhesivas de doble cara. Tenga cuidado de que el dispositivo antirreflejos no interfiera con los agujeros de tornillos de las columnas. Colóquelo de manera que no quede ningún hueco (véase el diagrama inferior). Si quedara un hueco, el dispositivo antirreflejos se podría despegar.

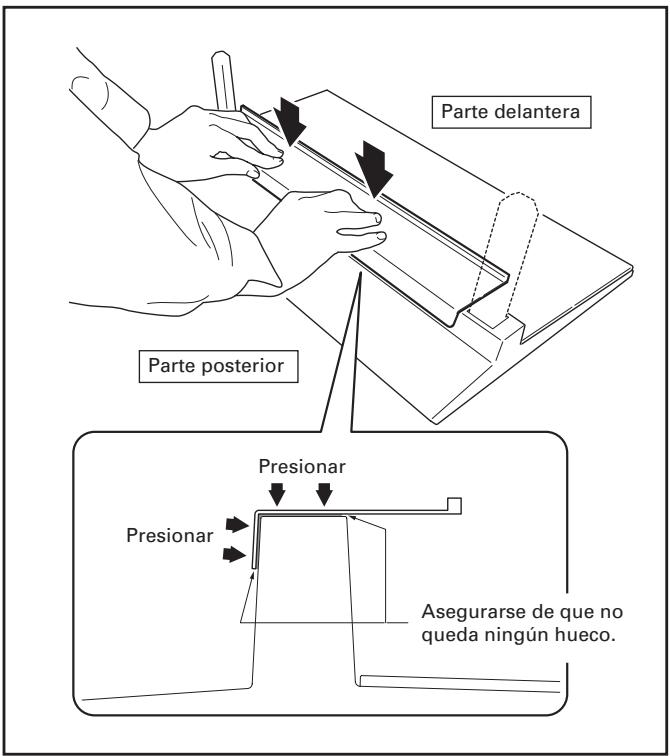

Adhiéralo firmemente en el lugar adecuado ejerciendo presión en la parte superior. Parte delantera Parte posterior Presionar Presionar Asegurarse de que no queda ningún hueco.

Cómo acoplar el televisor de plasma PRECAUCIÓN Un televisor de plasma pesa alrededor de 55,5 kg. Puesto que carece de fondo, es inestable. Por consiguiente, es imprescindible que al menos dos personas intervengan en su montaje e instalación.

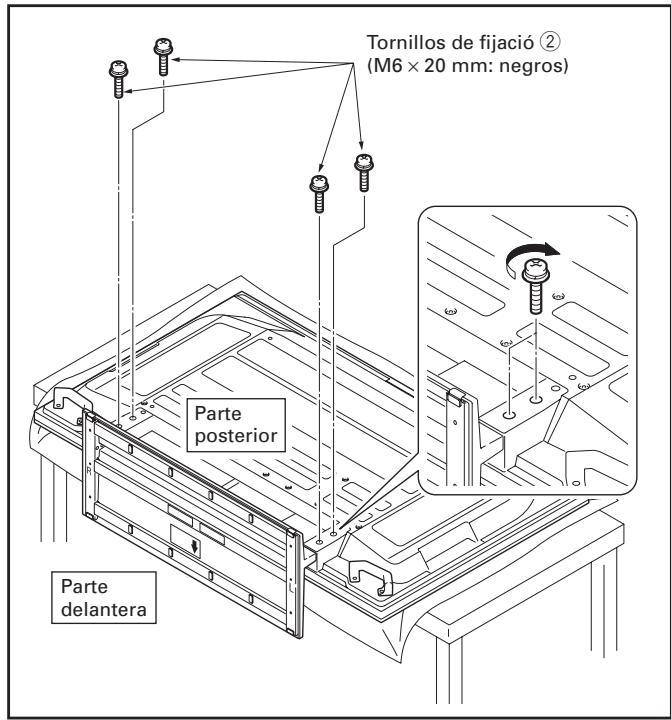

Cómo asegurar el televisor de plasma mediante los tornillos de fijación 2 (M6 × 20 mm: negros). Para apretar estos tornillos, utilice un destornillador Phillips. Tornillos de fijació 2 (M6 × 20 mm: negros) Nota Asegúrese de que instala el televisor sobre una superficie llana y estable. Al colocar los tornillos, introdúzcalos en los agujeros verticalmente y no los apriete más de lo necesario. Extienda una sábana u otro material debajo de la pantalla para evitar que la misma se raye o sufra daños. Después de haber girado manualmente los tornillos unas dos o tres veces, apriételos a conciencia con un destornillador.

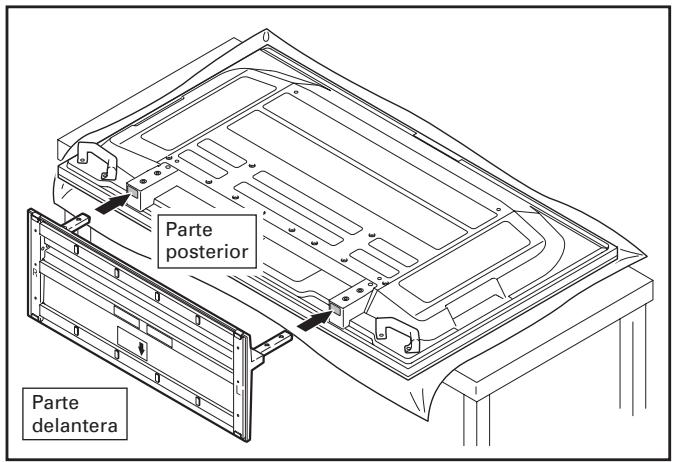

Cómo acoplar el televisor de plasma al soporte. Coloque el televisor de plasma en posición horizontal. Alinee las columnas de soporte con las ranuras que encontrará en el televisor de plasma e introdúzcalas lentamente y de forma horizontal. Asegúrese de que las columnas de soporte únicamente entran en contacto con las ranuras practicadas en el televisor de plasma. Si entraran en contacto con un área distinta, los terminales o la parte posterior de la pantalla podrían rayarse o deformarse. Parte posterior Parte delantera Nota Coloque el televisor de plasma en posición vertical una vez que haya instalado el soporte. Español Parte posterior Parte delantera Nota Cuando coloque el televisor de plasma en posición horizontal, tome precauciones para que el mismo no se raye ni sufra daños.

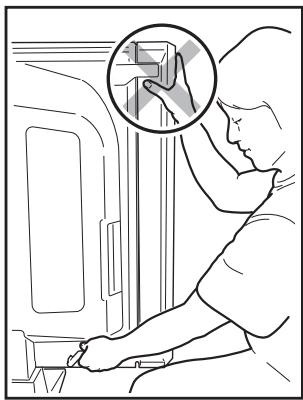

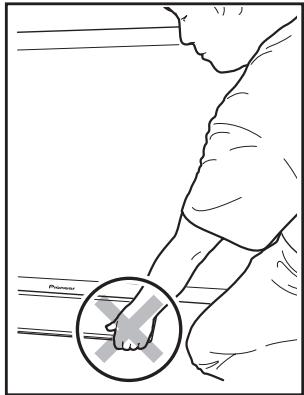

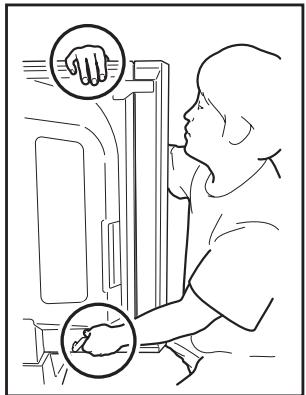

Cómo instalar el producto sobre un bastidor u otra estructura similar Sujete el televisor de plasma por las asas y por la parte superior. PRECAUCIÓN No sujete el televisor de plasma por los altavoces. No sujete el televisor de plasma por el soporte. Cuando instale este producto en un bastidor u otra estructura similar, asegúrese de que dos personas o más sujetan el televisor de plasma. No sujete el televisor de plasma por los altavoces ni el soporte, ya que el producto podría resultar dañado. Cómo evitar que el equipo se caiga Tras haber instalado el soporte, preste especial atención a las medidas que deberá tomar para evitar la caída del equipo. Fije el televisor de plasma, tanto en el bastidor como en la pared. Estabilización sobre una mesa Para estabilizar el equipo sobre una mesa, utilice tornillos con un diámetro nominal de 4 mm y una longitud mínima de 20 mm. 4 mm Nota De 8 mm a 15 mm Fije el televisor de plasma mediante los tornillos 3 (M4 × 10 mm: negros) y las correas anticaída, según se indica en el diagrama. Fije el bastidor u otra estructura similar mediante tornillos de venta en establecimientos especializados. Mín. 20 mm Cómo estabilizar el equipo utilizando una pared

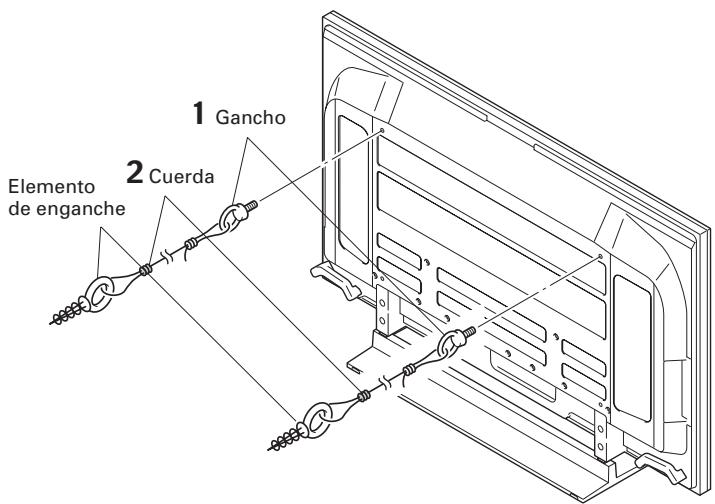

Coloque tornillos anticaída (ganchos) en el televisor de plasma.

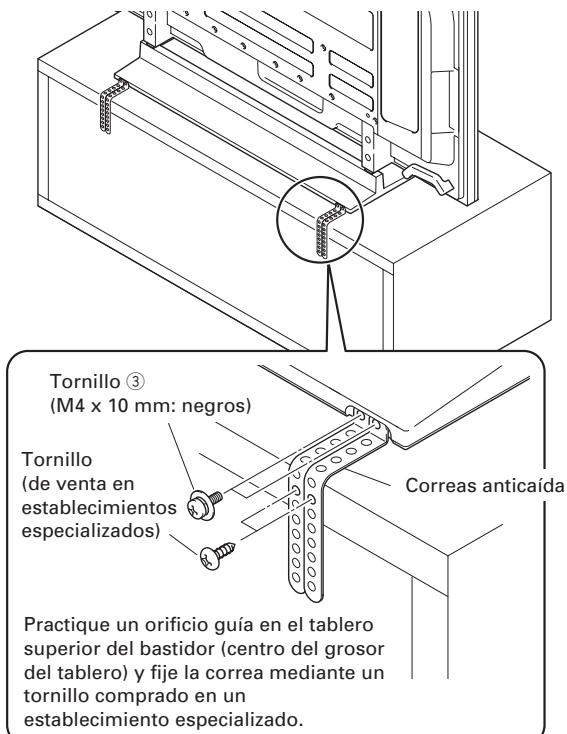

Utilice cuerdas fuertes para estabilizarla adecuadamente y de forma segura a una pared, columna u otro elemento resistente. Practique esta operación en el lado izquierdo y derecho de la pantalla de plasma. 1 Gancho Tornillo 3 (M4 x 10 mm: negros) Tornillo (de venta en establecimientos especializados) Practique un orificio guía en el tablero superior del bastidor (centro del grosor del tablero) y fije la correa mediante un tornillo comprado en un establecimiento especializado.

2 Cuerda Elemento de enganche Correas anticaída

• Nota Utilice ganchos, cuerdas y fijaciones disponibles en el mercado. Gancho recomendado: Diámetro nominal: M8 Longitud: entre 12 mm y 15 mm De 12 mm a 15 mm Especificaciones Dimensiones externas: PDK-TS30 p. 920
• mm (ancho) × 222,4 mm (alto) × 380 mm (fondo) PDK-TS30A p. 922
• mm (ancho) × 222,4 mm (alto) × 381 mm (fondo) Peso: PDK-TS30 p. 5
• ,7 kg PDK-TS30A ,8 kg p. 6

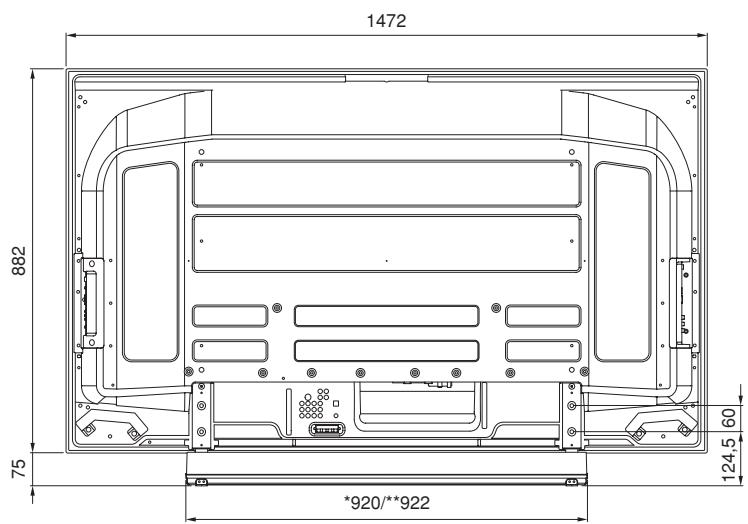

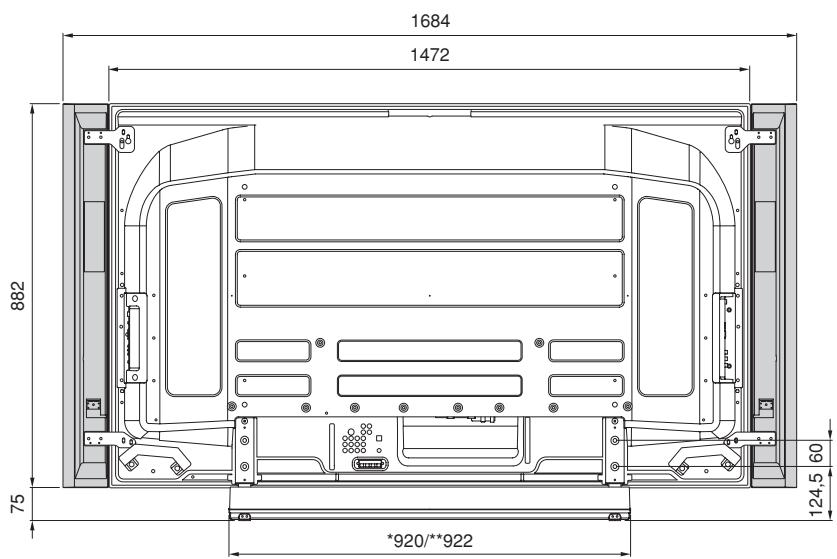

• Las anteriores especificaciones y el exterior podrán modificarse sin previo aviso con objeto de mejorar el producto. Diagrama de dimensiones Cuando los altavoces se han instalado en los laterales Unidad: mm
• PDK-TS30 ** PDK-TS30A
