PDK-TS30 - Halter für elektronisches gerät PIONEER - Kostenlose Bedienungsanleitung

Produkttyp	Tischfuß für Plasmafernseher
Marke	PIONEER
Modell	PDK-TS30
Kompatibilität	Pioneer Plasmafernseher PDP-608ZD / PDP-608ZDA
Abmessungen (B × H × T)	920 mm × 222,4 mm × 380 mm
Nettogewicht	5,7 kg
Hauptmaterial	Stahl und Kunststoff
Farbe	Schwarz
Maximale Tragfähigkeit	Ca. 55,5 kg (Gewicht des kompatiblen Fernsehers)
Hauptfunktionen	Stabiler Ständer mit Sturzsicherung, Aufstellung auf dem Boden oder im Regal
Lieferumfang	Tischabdeckung, linke und rechte Stützsäulen, Sturzbänder (×4), Montageschrauben (M6×20mm ×4, M5×10mm ×6, M4×10mm ×4), Bedienungsanleitung
Sicherheit	Sturzsicherung mit Haken und Bändern, Empfehlung zur Wandbefestigung
Installation	Erfordert zwei Personen, Werkzeug: Kreuzschlitzschraubendreher
Wartung und Reinigung	Mit einem weichen, trockenen Tuch abwischen. Keine Lösungsmittel verwenden.
Reparierbarkeit	Ersatzteile bei Pioneer oder autorisierten Händlern erhältlich

Häufig gestellte Fragen - PDK-TS30 PIONEER

Welche Fernseher sind mit dem Ständer PDK-TS30 kompatibel?

Dieser Ständer ist ausschließlich für die Pioneer Plasmafernseher PDP-608ZD und PDP-608ZDA konzipiert. Die Verwendung mit anderen Modellen kann zu Instabilität führen.

Wie installiere ich den Ständer PDK-TS30?

Die Installation muss von mindestens zwei Personen durchgeführt werden. Befolgen Sie die Schritte im Handbuch: Montieren Sie die Tischabdeckung mit den Stützsäulen, befestigen Sie den Fernseher und sichern Sie dann das Ganze mit den Sturzbändern und gegebenenfalls Wandbefestigungen.

Kann der Ständer auf einem Regal verwendet werden?

Ja, aber es wird empfohlen, den Fernseher mit den mitgelieferten Schrauben und geeigneten Befestigungen am Regal und an der Wand zu befestigen, um ein Umkippen zu verhindern.

Wie verhindere ich den Sturz des Fernsehers?

Verwenden Sie die mitgelieferten Sturzbänder, um den Fernseher am Ständer zu befestigen, und befestigen Sie diesen dann mit Haken und Kabeln (nicht im Lieferumfang) an einer Wand oder einem stabilen Möbelstück.

Welche Werkzeuge werden für die Installation benötigt?

Sie benötigen einen Kreuzschlitzschraubendreher, um die Schrauben festzuziehen. Kein weiteres Spezialwerkzeug ist erforderlich.

Wird der Ständer mit allen erforderlichen Schrauben geliefert?

Ja, die Verpackung enthält 4 Schrauben M6×20mm, 6 Schrauben M5×10mm und 4 Schrauben M4×10mm, alle schwarz, sowie 4 Sturzbänder.

Kann ich diesen Ständer mit einem Fernseher einer anderen Marke verwenden?

Nein, Pioneer rät von der Verwendung mit anderen Marken ab, da die Stabilität nicht gewährleistet ist. Halten Sie sich an die angegebenen Modelle.

Wie reinige ich den Ständer?

Wischen Sie ihn mit einem weichen, trockenen Tuch ab. Verwenden Sie keine chemischen oder scheuernden Reinigungsmittel, die die Oberfläche beschädigen könnten.

Ist der Ständer PDK-TS30 für den Außenbereich geeignet?

Nein, er muss im Innenbereich installiert werden, geschützt vor Feuchtigkeit, übermäßiger Hitze und Vibrationen.

Was tun, wenn ein Teil fehlt oder beschädigt ist?

Wenden Sie sich an Ihren Pioneer-Händler oder den Kundendienst, um Ersatzteile zu erhalten. Versuchen Sie nicht, den Ständer mit nicht konformen Teilen zu verwenden.

BEDIENUNGSANLEITUNG PDK-TS30 PIONEER

Wir danken Ihnen, dass Sie sich für den Kauf these

Produktsd der Firma Pioneer entschieden haben.

Bitte lesen Sie die Bedienungsanleitung aufmerksam, um sich damit vertraut zu machen, Ihr Modell richtig und sicher zu handhaben.

Wir empfehlen Ihnen, die Bedienungsanleitung gut aufzubewahren, um sie künftig im Bedarfsfalle jederzeit zu Rateziehen zu konnen.

Installation

• Sollten Sie bei der Installation irgendwelche Schwierigkeiten haben, dann wenden Sie sichitte an ihren Handler.
• Für Schäden aufgrund von inkorekter Installation, falscher Verwendung, vorgenommen Veränderungen oder Naturkatastrophen übernimmt Pioneer keine Verantwortung.

Wichtiger Hinweis!

Bitte notieren Sie sich unter die Nummer des Modells und die Serien-Nummer des Geräts.

Modell: Serien-Nummer:

Bewahren Sie diese Angaben für den künftigen Gebrauch.

Inhalt

Sicherheitseinweise 20

Überprüfung des Standardzubehörs auf

Vollständigkeit 21

Montage des Tischständers 21

Befestigen der Reflexionsschutz-Leiste

(nur PDK-TS30A) 22

Montage des Plasma-Fernsehers 23

Installation des Plasma-Fernsehers an einem

Gestell usw. 24

Verhinderung eines möglichen Umfallens der

Einheit 24

Technische Daten 25

Darstellung der Abmessungen 25

Vorsicht!

Dieses Symbol kennzeichnet eine gefährliche oder unsichere Handlungsweise, die zu einem Unfall mit Verletzung oder zu Sachschäden führen kann.

Sicherheitshinweise

Dieses Produkt ist ein Tischänder, der ausschließlich für Plasma-Fernseher (PDP-608ZD / PDP-608ZDA) der Firma Pioneer bestimmt ist.

Die Verwendung des Tischständers für ein anderes Modell führt möglicherweise zu einer Instabilität und kann demzufolge Unfälle mit Verletzungen verursachen.

Hinsichtlich weiterer Informationen wenden Sie sichitte an diejenige Handseinrichtung, bei der Sie den PlasmaFernseher gekauft haben.

Installieren Sie das Produkt nicht anders als angegeben undnehmen Sie keine Veränderungen am Produkt vor.

Verwenden Sie diesen Tischständer für keine anderen Plasma-Fernseher als die angegebenen, verändern Sieihn nicht und verwenden Sieihn auch nicht für andere Zwecke.

Installationsort

• Wahlen Sie für die Installation einen Platz, der stabil genug ist, das Gewicht des Tischständers und des Displays zu tragien.
• Sorgen Sie davon, dass der Ständer und das betreffende Display auf einem ebenen und stabilen Platz installiert werden.
• Installieren Sie beides nicht im Freien, in der Höhe einer freißen Quelle oder in Strandnahme.
• Installieren Sie die Einheit nicht an einem Platz, an dem sie möglicherweise Vibrationen oder Stößen ausgesetzt ist.

Montage und Installation

• Montieren Sie den Ständer gemäß den Montageanweisungen und befestigen Sie sorgfältig alle Schrauben an den darauf vorgesehenen Positionen. Es hat Fälle gegeben, dass es zu unvorhagesehenen Unfälle wie beispielsweise einer Havarie oder einem Umfallen der Einheit gekommen ist, weil der Ständer nicht gemäß den gegebenen Anweisungen installiert wurde.
• Das Display muss immer von mindestens zwei Personen installiert werden, um zu sicherzugehen, dass es safer installiert wird.
• Schalten Sie das Display und die peripheren Geräte vor der Installation aus undziehen Sie anschließend den Stecker der Netzschnur aus der Steckdose.

Verhindern Sie Unfälle, die durch das Umfallen der Einheit verursacht werden, indem Sie geeignete Maßnahmen treffen, die dies ausschreiben (siehe Seite 24).

Überprüfung des Standardzubehörs auf Vollständigkeit

Überprüfen Sie vor Beginn der Montage und Installation, ob alle Teile des Standardzubehörns vorhanden sind.

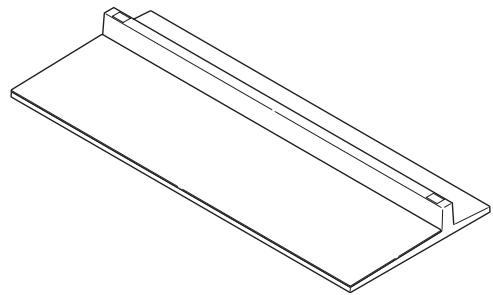

- Basisabdeckung × 1

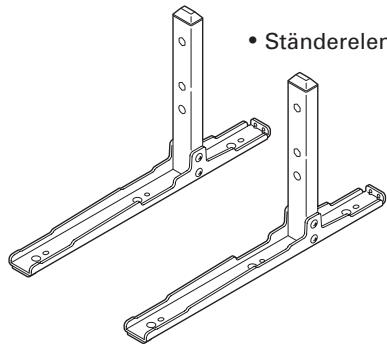

- Ständerelement (L, links) × 1
- Ständerelement (R, rechts) × 1

- Reflexionsschutz-Leiste × 1 (nur PDK-TS30A)

- Halterungen zum Schutz vor dem Umfallen × 4

Bedienungsanleitung (das vorliegende Dokument) × 1

- Installationsschrauben ② (M6×20 mm: schwarz)×4

Montage des Tischständers

Montage

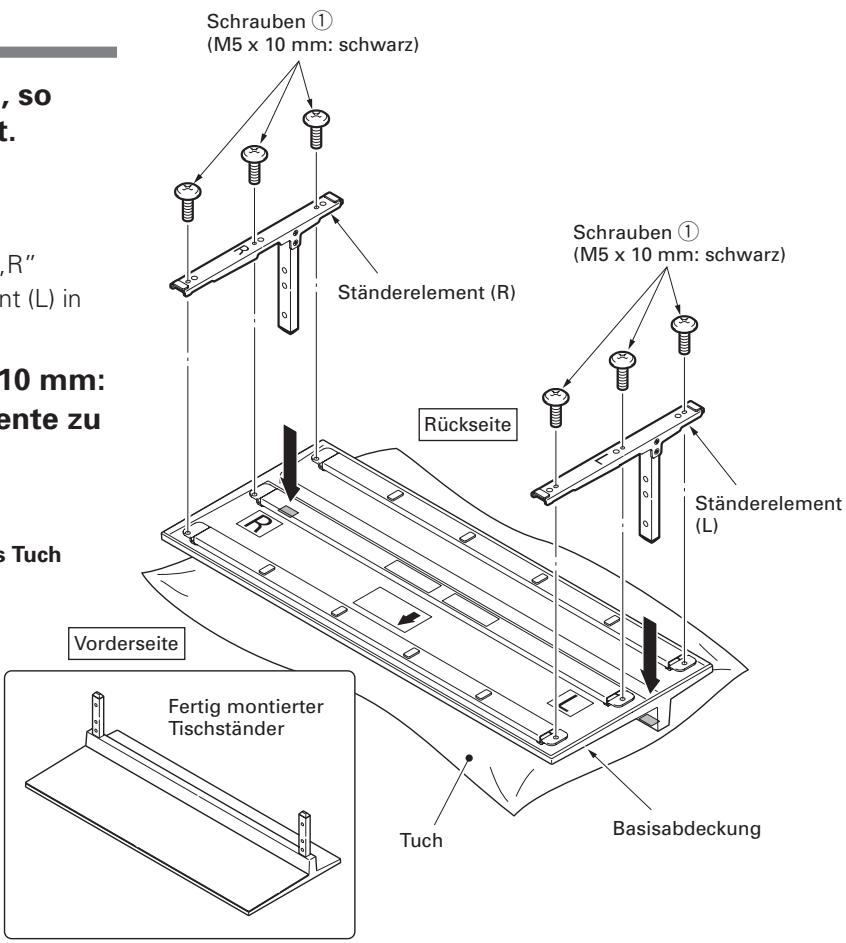

1 Drehen Sie die Basisabdeckung um, so dass die Unterseite nach oben zeigt.
2 Führn Sie Ständerelemente in die Basisabdeckung ein.

Führn Sie das Ständerelement (R) in die mit „R" gekennzeichnete Seite und das Ständerelement (L) in die mit „L" gekennzeichnete Seite ein.

3 Ziehen Sie die Schrauben ① (M5×10 mm: schwarz) fest, um die Ständerelemente zu stabilisieren.

Hinweis

• Montieren Sie den Ständer, indem Sie ein weiches Tuch unter die Basisabdeckung legen.
  Wenn Sie das nicht tun, ist es möglich, dass die vordere Oberfläche zerkratzt wird.
• Gehen Sie bei der Montage der Ständerelemente (L) und (R) vorsichtig vor, um zu sichern, dass sie in die richtigen Positionen gelangen. Inkorrekte montierte Ständerelemente können zu Schäden am Tischständer führen.

Befestigen der Reflexionsschutz-Leiste (nur PDK-TS30A)

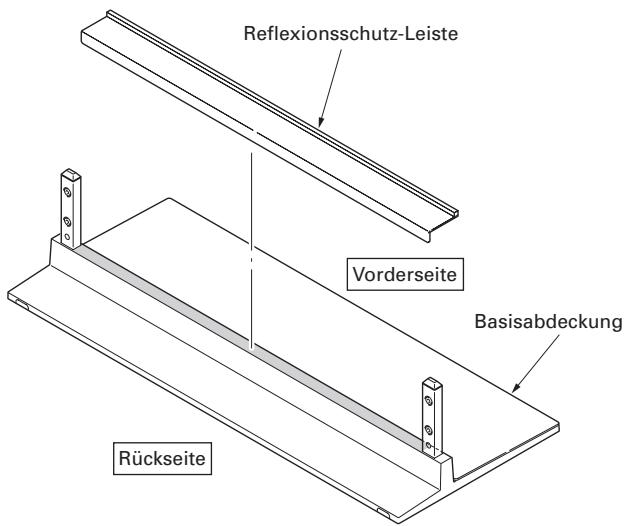

Dieses Bauteil verhindert die Reflexion der an der Rückseite des Plasma-Fernsehers angeschlossenen Kabel an der Basisabdeckung.

Hinweis

Befestigen Sie die Leiste, nachdem Sie die Basisabdeckung an einem flachen und stabilen Ort verankert haben.

Verfahrensweise der Befestigung

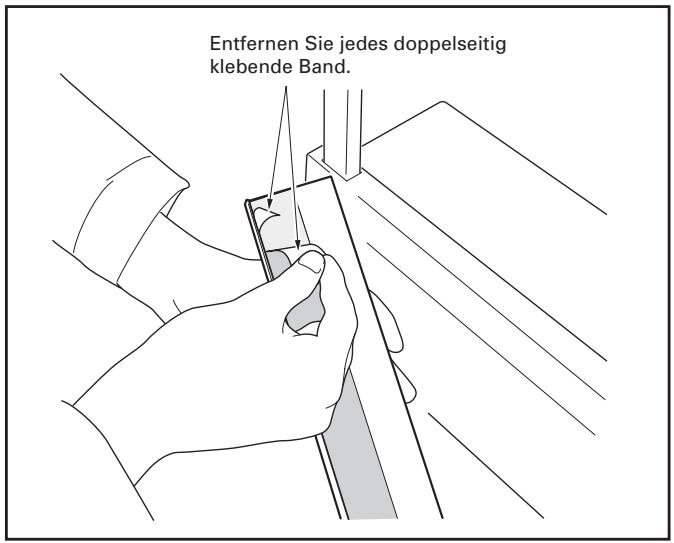

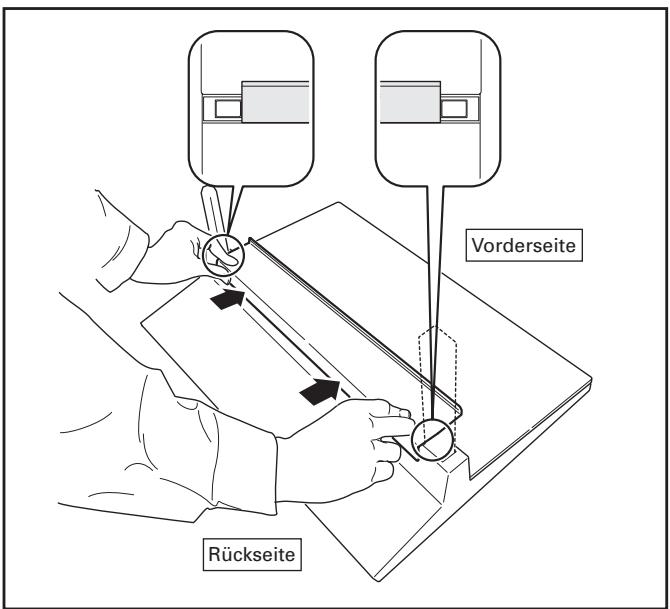

1 Entfernen Sie das doppelseitig klebende Band von der Relexionsschutz-Leiste.

2 Kleben Sie, während Sie die Enden der Reflexionsschutz-Leiste festhalten, das doppelseitig klebende Band daraufuf.

Hinweis

• Achten Sieitte darauf, dass die Reflexionsschutz-Leiste nicht auf die Einführungs-Öffnungen für die Ständerelemente gelangt.
• Nehmen Sie die Befestigung an der betreffenden Position so vor, dass es keine Lücken gibt (siehe Abbildung unten). Wenn eine Lücke bleibt, kann es sein, dass sich die Reflexionsschutz-Leiste besteht.

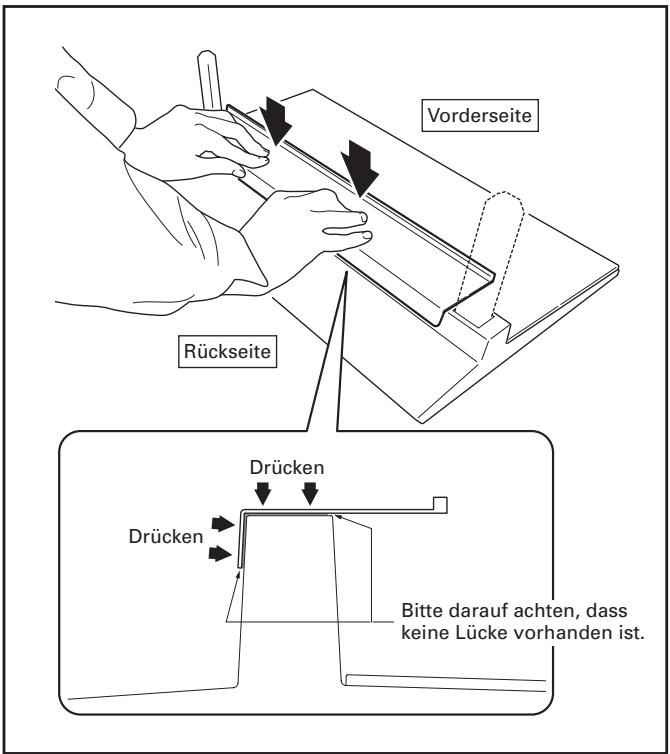

3 Fixieren Sie die Leiste an der vorgesehenen Stelle durch Drücken von oben.

Montage des Plasma-Fernsehers

Vorsicht!

Das Plasma-Fernseher wiegt etwa 55,5kg . Es weist keine Tiefe auf und ist somit instabil. Deshalb muss die Montage und Installation eines Plasmadisplays von mindestens zwei Personen vorgenommen werden.

Hinweis

• Achten Sie darauf, die Installation auf einem ebenen und stabilen Fläche vorzunehmen.
• Führn Sie die Schrauben vertikal in die Schraublöcher ein undziehen Sie sie mit nicht mehr Kraft als erforderlich fest.
• Legen Sie ein Tuch, eine Decke oder andere geeignetes Material unter den Plasma-Fernseher, um Kratzern oder anderen Schäden vorzubeugen.
• Ziehen Sie die Schrauben, nachdem Sie sie zwei-bis dreimal möglich mit der Hand gedreht haben, mit einem Schraubendreher fest.

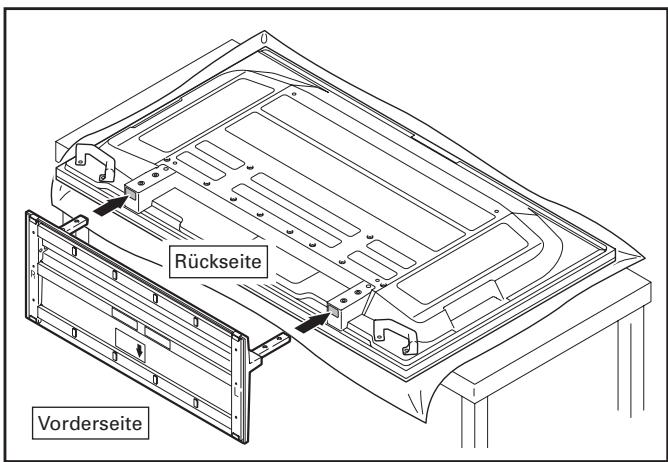

1 Montage des Plasma-Fernsehers am Tischständer.

Legen Sie den Plasma-Fernseher mit der Vorderseite nach unten auf die abgedeckte Fläche. Richten Sie die Ständerelemente nach den Einstecköffnungen des Plasma-Fernsehers aus und führen Sie die Ständerelemente langsam horizontal in diese Öffnungen ein.

Achten Sie damit darauf, dass die Ständerelemente nicht mit anderen Teilen als den Einstecköffnungen für diese Elemente am Plasma-Fernseher in Kontakt kommt. Ein Kontakt mit anderen Bereichen kann zu Kratzern oder Deformationen an der Rückseite des Plasma-Fernsehers oder den Anschüssen führen.

Hinweis

Gehen Sie vorsichtig vor, wenn Sie den Plasma-Fernseher hinlegen, damit Sieihn nicht zerkratzen oder beschädigten.

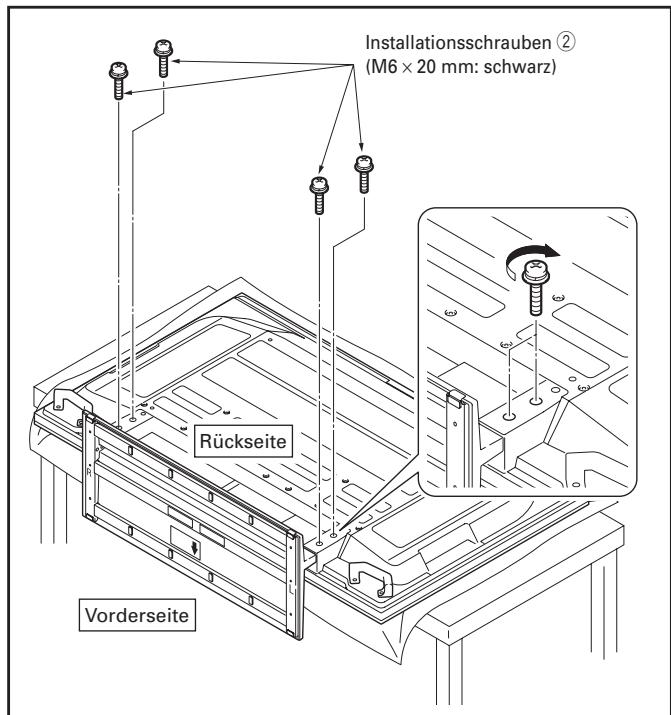

2 Sicherung des Plasma-Fernsehers mit den Installationsschrauben ② (M6 × 20 mm: schwarz).

Ziehen Sie die Schrauben unter Verwendung eines Kreuzschlitz-Schraubendrehers fest.

Hinweis

Stellen Sie den Plasma-Fernseher nach Installation des Tischständers aufrecht hin.

Installation des Plasma-Fernsehers an einem Gestell usw.

Vorsicht!

-itte achten Sie darauf, dass der Plasma-Fernseher bei der Installation an einem Gestell usw. von mindestens zwei Personen gehalten wird.

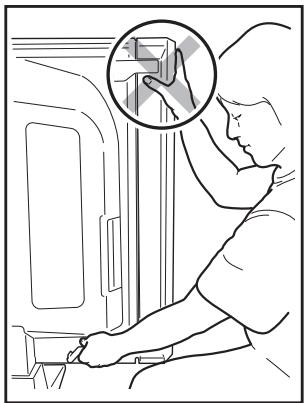

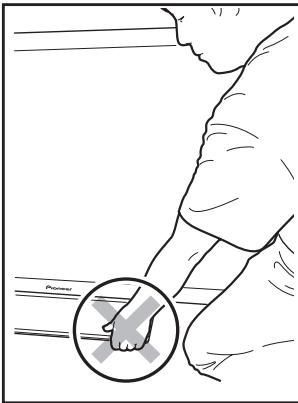

-itte halten Sie den Plasma-Fernseher nicht an den Laufsprechern oder am Tischständer, Denn this konnte zu Schaden am Fernseher führen.

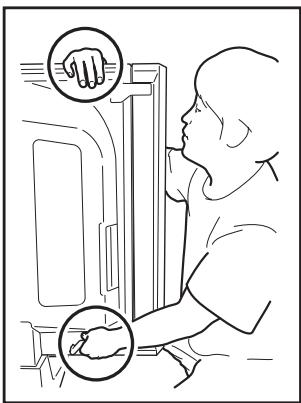

Halten Sie den Plasma

Fernseher an seinen

Handgriffen und von oben her.

Halten Sie den Plasma

Fernseher nicht an den Laufsprechern.

Halten Sie den Plasma

Fernseher nicht am

Tischständer.

Verhinderung eines möglichen Umfallens der Einheit

• Verwenden Sie bei der Installation des Tischständers besonderes Augenmerk darauf, zuverhindern, dass die Einheit umfallen kann.
• Sichern Sie den Plasma-Fernseher sowohl am Gestell als auch an der Wand.

Stabilisierung auf dem Tisch

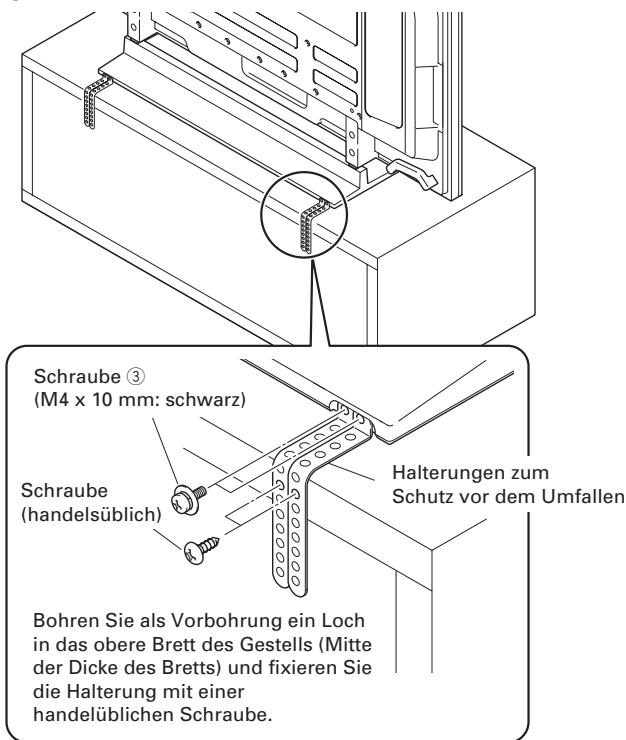

Sichern Sie den Plasma-Fernseher unter Verwendung der Schrauben ③ (M4 × 10 mm: schwarz) und der Halterungen zum Schutz vor dem Umfallen, wie in der Abbildung dargestellt ist. Befestigen Sie die Gestelle usw. unter Verwendung von handelsüblichen Schrauben.

Hinweis

Verwenden Sie zur Stabilisierung der Einheit auf einem Tisch nur Schrauben, die einen Nenndurchmesser von 4 mm haben und die mindestens 20 mm lang sind.

Verwendung einer Wand zur Stabilisierung

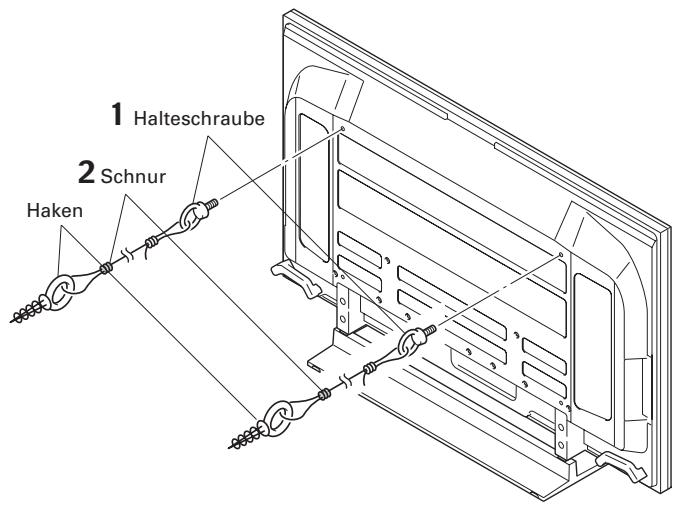

1 Montage von Schrauben (Haken) an den Plasma-Fernseher zum Schutz vor dem Umfallen.
2 Verwendung von reißfesten Schnuren zur ausreichenden und sicheren Stabilisierung an einer Wand, einem Pfeiler oder einem anderen stabilen Baulement.

Führer Sie diese Arbeiten in der gleichen Weise auf der linken und der rechten Seite aus.

Hinweis

Verwenden Sie handelsübliche Halteschrauben, Schnuren und Haken.

Empfohlene Halteschrauben:

Nenndurchmesser M8

Lange 12 mm bis 15 mm

12 mm bis 15 mm

Technische Daten

Außenabmessungen:

PDK-TS30 920 mm (Breite) × 222,4 mm (Höhe) × 380 mm (Tiefe)
PDK-TS30A 992 mm (Breite) × 222,4 mm (Höhe) × 381 mm (Tiefe)

Gewicht:

PDK-TS30 5,7 kg
PDK-TS30A 6,8 kg

Die obigen technischen Daten und das AuBere konnen, um das Produkt zu verbessern, ohne vorherige Ankundigung verändert werden.

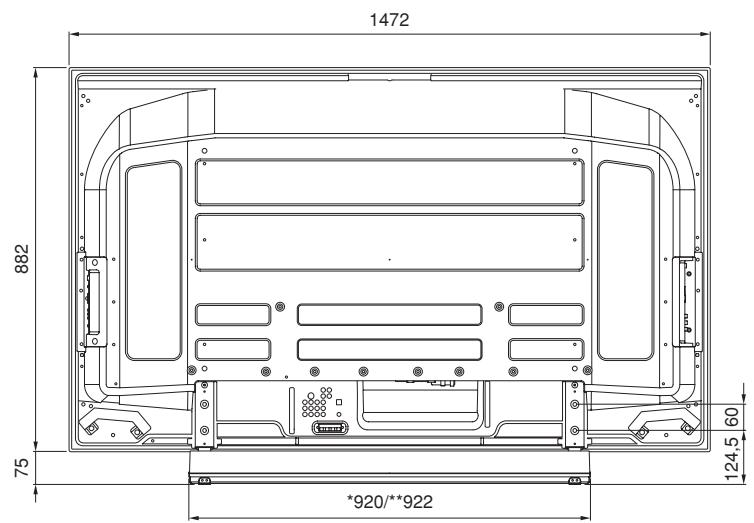

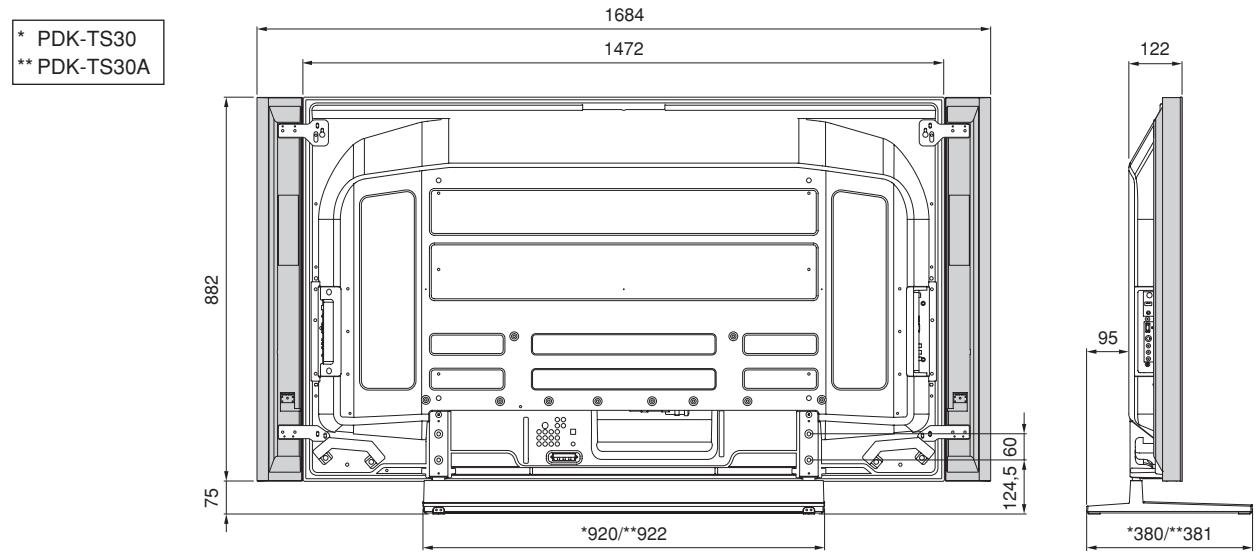

Darstellung der Abmessungen

Installation der Seiten-Laatsprecher

Einheit: mm

Ohne Laufsprecher

Einheit: mm

• PDK-TS30 ** PDK-TS30A

Veröffentlich von Pioneer Corporation.
Urheberrechtlich geschützt © 2007 Pioneer Corporation.
Alle Rechte vorbehalten.

Gedruckt auf Recyclingspapier.
