BEDIENUNGSANLEITUNG PDK-TS27 PIONEER

• Wir danken Ihnen, dass Sie sich für den Kauf dieses Produkts der Firma Pioneer entschieden haben. Bitte lesen Sie die Bedienungsanleitung aufmerksam, um sich damit vertraut zu machen, Ihr Modell richtig und sicher zu handhaben. Wir empfehlen Ihnen, die Bedienungsanleitung gut aufzubewahren, um sie künftig im Bedarfsfalle jederzeit zu Rate ziehen zu können. Installation ¶ Sollten Sie bei der Installation irgendwelche Schwierigkeiten haben, dann wenden Sie sich bitte an Ihren Händler. ¶ Für Schäden aufgrund von inkorrekter Installation, falscher Verwendung, vorgenommenen Veränderungen oder Naturkatastrophen übernimmt Pioneer keine Verantwortung. Wichtiger Hinweis! Bitte notieren Sie sich unten die Nummer des Modells und die Serien-Nummer des Geräts. Modell: Serien-Nummer: Bewahren Sie diese Angaben für den künftigen Gebrauch. Inhalt Sicherheitshinweise p. 24
• Überprüfung des Standardzubehörs auf Vollständigkeit p. 25
• Montage des Tischständers p. 25
• Befestigen der Reflexionsschutz-Leiste (nur PDK-TS27A und PDK-TS29A) p. 26
• Montage des Plasma-Fernsehers p. 27
• Installation des Plasma-Fernsehers an einem Gestell usw p. 28
• Verhinderung eines möglichen Umfallens der Einheit p. 29
• Technische Daten p. 29
• Darstellung der Abmessungen Sicherheitshinweise Dieses Produkt ist ein Tischständer, der ausschließlich für Plasma-Fernseher (PDP-5080XA / PDP-5080XD / PDP-508XD / PDP-508ZD / PDP-SX5080D / PDP-4280XA / PDP-4280XD / PDP-428XD / PDP-SX4280D) der Firma Pioneer bestimmt ist. Die Verwendung des Tischständers für ein anderes Modell führt möglicherweise zu einer Instabilität und kann demzufolge Unfälle mit Verletzungen verursachen. Hinsichtlich weiterer Informationen wenden Sie sich bitte an diejenige Handelseinrichtung, bei der Sie den PlasmaFernseher gekauft haben. Installieren Sie das Produkt nicht anders als angegeben und nehmen Sie keine Veränderungen am Produkt vor. Verwenden Sie diesen Tischständer für keine anderen Plasma-Fernseher als die angegebenen, verändern Sie ihn nicht und verwenden Sie ihn auch nicht für andere Zwecke. Installationsort p. 30

• Wählen Sie für die Installation einen Platz, der stabil genug ist, das Gewicht des Tischständers und des Displays zu tragen.
• Sorgen Sie dafür, dass der Ständer und das betreffende Display auf einem ebenen und stabilen Platz installiert werden.
• Installieren Sie beides nicht im Freien, in der Nähe einer heißen Quelle oder in Strandnähe.
• Installieren Sie die Einheit nicht an einem Platz, an dem sie möglicherweise Vibrationen oder Stößen ausgesetzt ist. Montage und Installation
• Montieren Sie den Ständer gemäß den Montageanweisungen und befestigen Sie sorgfältig alle Schrauben an den dafür vorgesehenen Positionen. Es hat Fälle gegeben, dass es zu unvorhergesehenen Unfällen wie beispielsweise einer Havarie oder einem Umfallen der Einheit gekommen ist, weil der Ständer nicht gemäß den gegebenen Anweisungen installiert wurde.
• Das Display muss immer von mindestens zwei Personen installiert werden, um zu sicherzugehen, dass es sicher installiert wird.
• Schalten Sie das Display und die peripheren Geräte vor der Installation aus und ziehen Sie anschließend den Stecker der Netzschnur aus der Steckdose. Verhindern Sie Unfälle, die durch das Umfallen der Einheit verursacht werden, indem Sie geeignete Maßnahmen treffen, die dies ausschließen (siehe Seite 29). Vorsicht! Dieses Symbol kennzeichnet eine gefährliche oder unsichere Handlungsweise, die zu einem Unfall mit Verletzung oder zu Sachschäden führen kann. Tabelle der Kompatibilität der Plasma-Fernseher und der Tischständer Plasma-Fernseher 50-Zoll-Modell mit Lautsprecher unten 50-Zoll-Modell mit Seitenlautsprecher 42-Zoll-Modell

Tischständer PDK-TS28

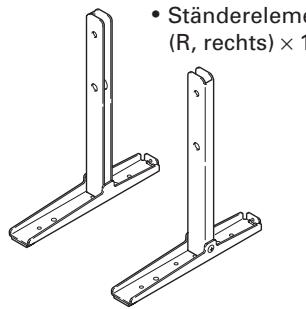

Überprüfung des Standardzubehörs auf Vollständigkeit Überprüfen Sie vor Beginn der Montage und Installation, ob alle Teile des Standardzubehörs vorhanden sind. Basisabdeckung × 1 Reflexionsschutz-Leiste × 1 Installationsschrauben 3 (nur PDK-TS27A und PDK-TS29A) Ständerelement (L, links) × 1 Schrauben 1 (4 mm × 10 mm: silberfarben) × 4 (M8 × 40 mm: schwarz) × 2 [für das 50-Zoll-Modell des Plasma-Fernsehers] Installationsschrauben 4 (M8 × 23 mm: schwarz) × 2 Ständerelement Halterungen zum Schutz vor dem Umfallen × 2 Bedienungsanleitung (das vorliegende Dokument) × 1 (R, rechts) × 1 Installationsschrauben 2 Schrauben 5 (M4 × 10 mm: schwarz) × 2 Deutsch (M8 × 60 mm: schwarz) × 2 [für das 42-Zoll-Modell des Plasma-Fernsehers] Montage des Tischständers Montage

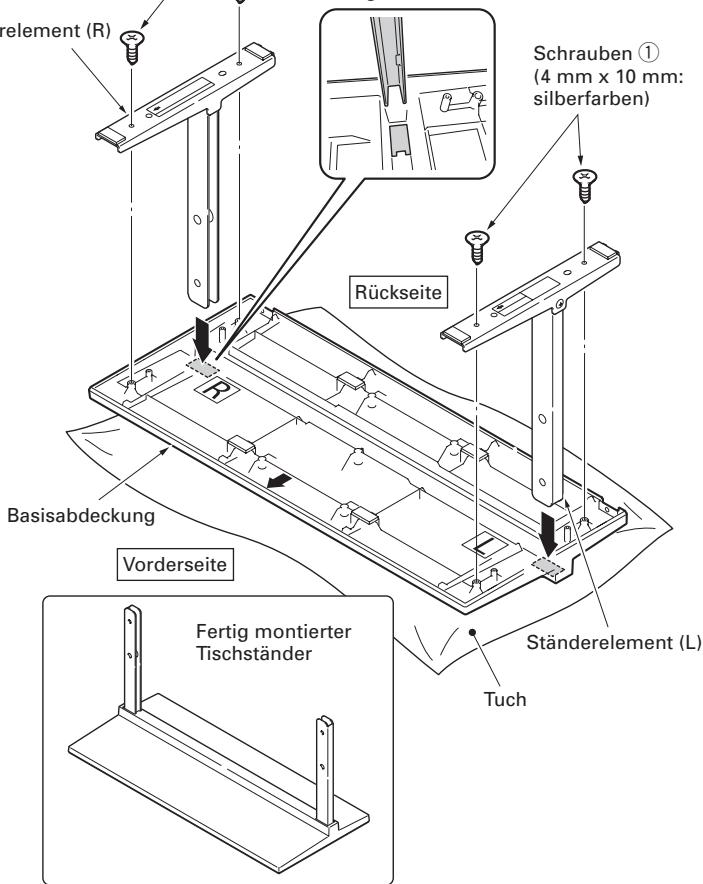

Drehen Sie die Basisabdeckung um, so dass die Unterseite nach oben zeigt.

Führen Sie Ständerelemente in die Basisabdeckung ein. Schrauben 1 (4 mm x 10 mm: silberfarben) Achten Sie darauf, dass die offenen Seiten der Ständerelemente nach innen gerichtet sind. Führen Sie die Ständerelemente ein und achten Sie dabei darauf, sie an den erhöhten Teil der Basisabdeckung anzugleichen. Ständerelement (R) Führen Sie das Ständerelement (R) in die mit „R” gekennzeichnete Seite und das Ständerelement (L) in die mit „L” gekennzeichnete Seite ein. Achten Sie darauf, dass die offenen Seiten der Ständerelemente nach innen gerichtet sind. Führen Sie die Ständerelemente ein und achten Sie dabei darauf, sie an den erhöhten Teil der Basisabdeckung anzugleichen.

Schrauben 1 (4 mm x 10 mm: silberfarben) Rückseite Ziehen Sie die Schrauben 1 (4 mm × 10 mm: silberfarben) fest, um die Ständerelemente zu stabilisieren. Hinweis Montieren Sie den Ständer, indem Sie ein weiches Tuch unter die Basisabdeckung legen. Wenn Sie das nicht tun, ist es möglich, dass die vordere Oberfläche zerkratzt wird. Gehen Sie bei der Montage der Ständerelemente (L) und (R) vorsichtig vor, um zu sichern, dass sie in die richtigen Positionen gelangen. Inkorrekte montierte Ständerelemente können zu Schäden am Tischständer führen. Basisabdeckung Vorderseite Fertig montierter Tischständer Ständerelement (L) Tuch

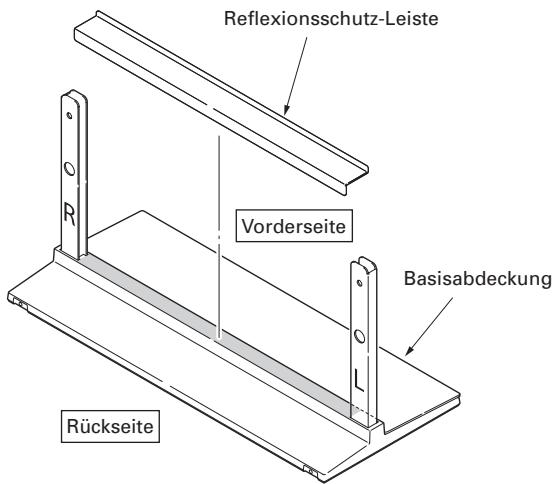

Befestigen der Reflexionsschutz-Leiste (nur PDK-TS27A und PDK-TS29A) Dieses Bauteil verhindert die Reflexion der an der Rückseite des Plasma-Fernsehers angeschlossenen Kabel an der Basisabdeckung.

Kleben Sie, während Sie die Enden der Reflexionsschutz-Leiste festhalten, das doppelseitig klebende Band darauf. Hinweis Befestigen Sie die Leiste, nachdem Sie die Basisabdeckung an einem flachen und stabilen Ort verankert haben. Reflexionsschutz-Leiste Vorderseite Vorderseite Basisabdeckung Rückseite Rückseite Hinweis Verfahrensweise der Befestigung

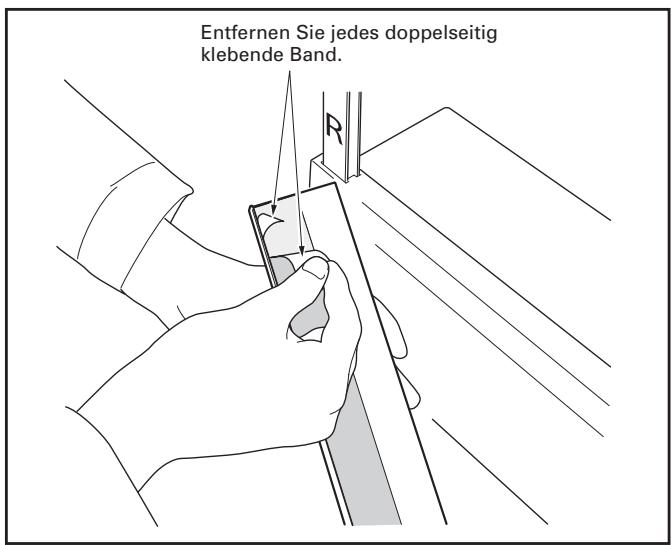

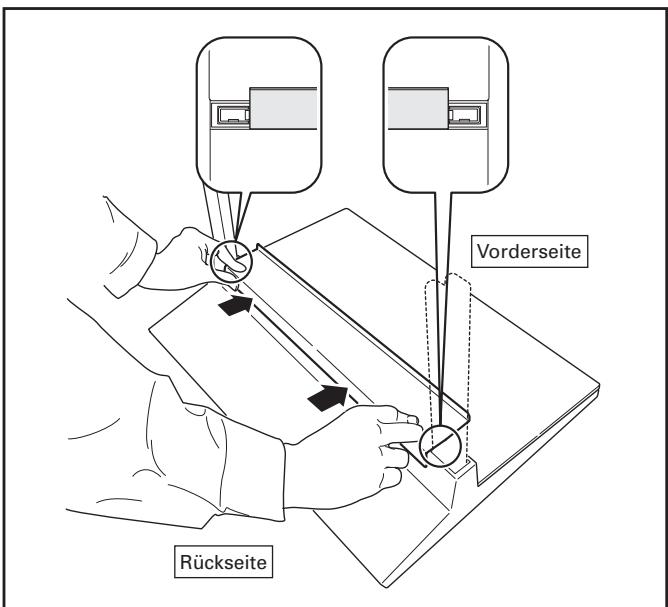

Entfernen Sie das doppelseitig klebende Band von der Relexionsschutz-Leiste. Entfernen Sie jedes doppelseitig klebende Band. Achten Sie bitte darauf, dass die Reflexionsschutz-Leiste nicht auf die Einführungs-Öffnungen für die Ständerelemente gelangt. Nehmen Sie die Befestigung an der betreffenden Position so vor, dass es keine Lücken gibt (siehe Abbildung unten). Wenn eine Lücke bleibt, kann es sein, dass sich die Reflexionsschutz-Leiste löst.

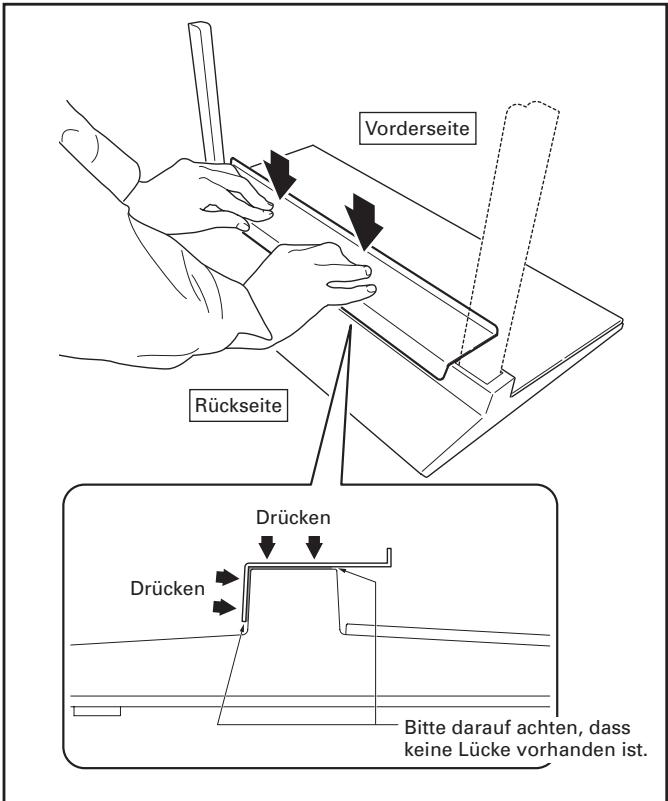

Fixieren Sie die Leiste an der vorgesehenen Stelle durch Drücken von oben. Vorderseite Rückseite Drücken Drücken Bitte darauf achten, dass keine Lücke vorhanden ist.

Montage des Plasma-Fernsehers

Das 50-Zoll-Modell des Plasma-Fernsehers (ohne Lautsprecher) wiegt etwa 34 kg und das 42-Zoll-Modell etwa 30 kg. Sie weisen keine Tiefe auf und sind daher instabil. Deshalb muss die Montage und Installation eines Plasma-Fernsehers von mindestens zwei Personen vorgenommen werden. Sichern Sie unter Verwendung eines KreuzschlitzSchraubendrehers die mit den Pfeilen markierten (Schraublöcher mit „T” markiert) Teile. [42-Zoll-Modell des Plasma-Fernsehers]

....... Installationsschrauben 2 (M8 × 60 mm: schwarz) Hinweis Achten Sie darauf, die Installation auf einem ebenen und stabilen Fläche vorzunehmen. Führen Sie die Schrauben vertikal in die Schraublöcher ein und ziehen Sie sie mit nicht mehr Kraft als erforderlich fest. Legen Sie ein Tuch, eine Decke oder anderes geeignetes Material unter den Plasma-Fernseher, um Kratzern oder anderen Schäden vorzubeugen. Ziehen Sie die Schrauben, nachdem Sie sie zwei- bis dreimal leicht mit der Hand gedreht haben, mit einem Schraubendreher fest.

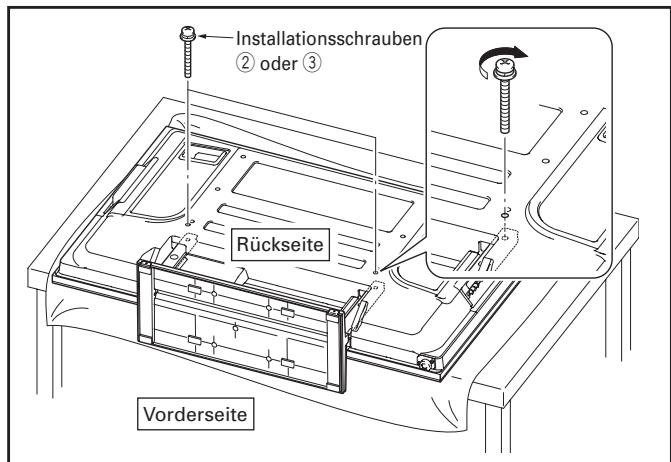

Sicherung des Plasma-Fernsehers mit den Installationsschrauben 2 (M8 × 60 mm: schwarz) oder 3 (M8 × 40 mm: schwarz). [50-Zoll-Modell des Plasma-Fernsehers]

PDK-TS28/PDK-TS29/PDK-TS29A

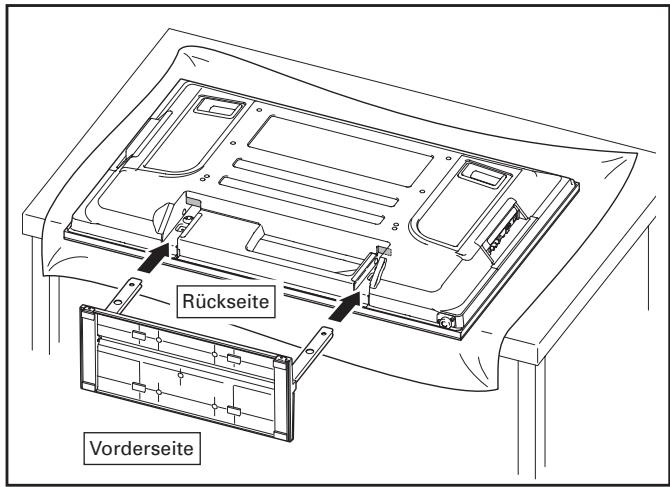

........ Installationsschrauben 3 (M8 × 40 mm: schwarz) Installationsschrauben 2 oder 3 Montage des Plasma-Fernsehers am Tischständer. Legen Sie den Plasma-Fernseher mit der Vorderseite nach unten auf die abgedeckte Fläche. Richten Sie die Ständerelemente nach den Einstecköffnungen des Plasma-Fernsehers aus und führen Sie die Ständerelemente langsam horizontal in diese Öffnungen ein. Achten Sie dabei darauf, dass die Ständerelemente nicht mit anderen Teilen als den Einstecköffnungen für diese Elemente am Plasma-Fernseher in Kontakt kommen. Ein Kontakt mit anderen Bereichen kann zu Kratzern oder Deformationen an der Rückseite des Plasma-Fernsehers oder den Anschüssen führen. Rückseite Deutsch Vorsicht! Vorderseite

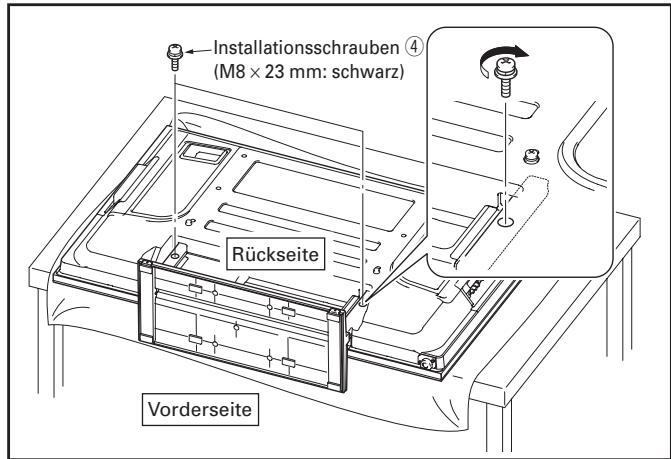

Sicherung des Plasma-Fernsehers mit den Installationsschrauben 4 (M8 × 23 mm: schwarz). Ziehen Sie die Schrauben unter Verwendung eines Kreuzschlitz-Schraubendrehers fest. Installationsschrauben 4 (M8 × 23 mm: schwarz) Rückseite Rückseite Vorderseite Vorderseite Hinweis Hinweis Gehen Sie vorsichtig vor, wenn Sie den Plasma-Fernseher hinlegen, damit Sie ihn nicht zerkratzen oder beschädigen. Stellen Sie den Plasma-Fernseher nach Installation des Tischständers aufrecht hin.

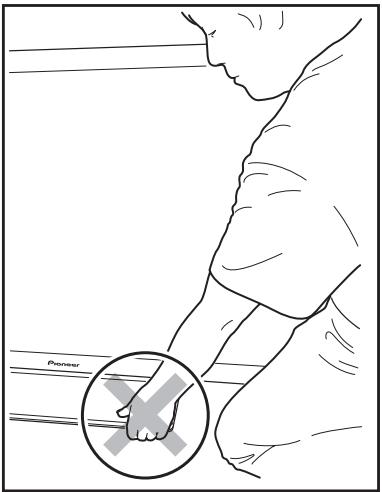

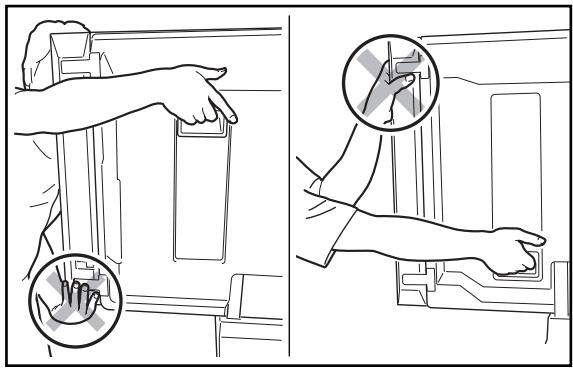

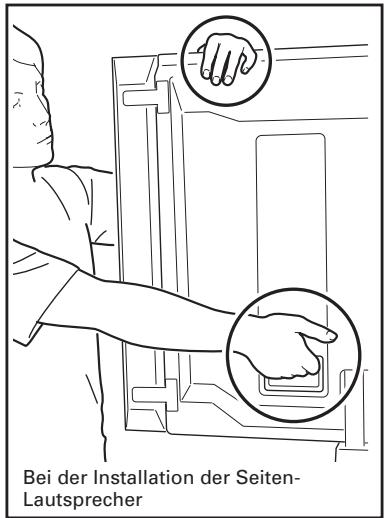

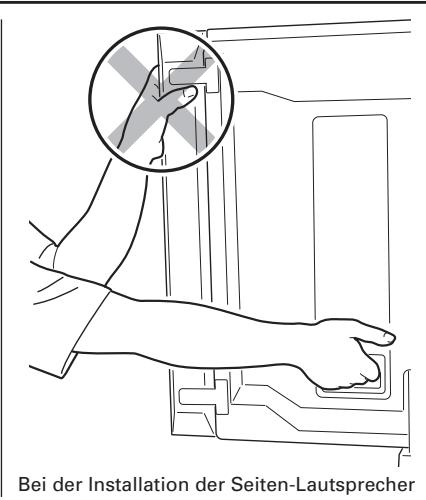

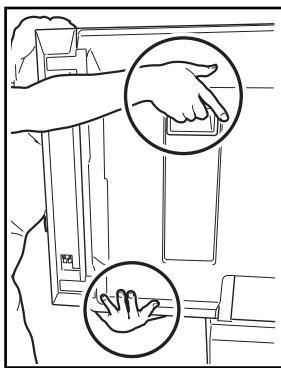

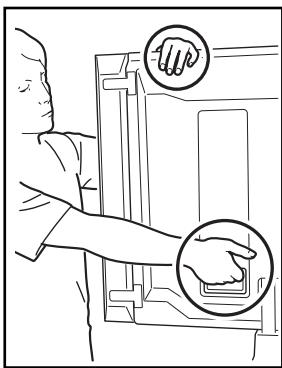

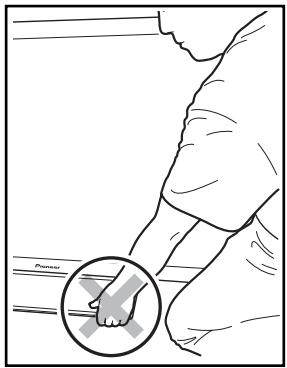

Installation des Plasma-Fernsehers an einem Gestell usw. Vorsicht! Bitte achten Sie darauf, dass der Plasma-Fernseher bei der Installation an einem Gestell usw. von mindestens zwei Personen gehalten wird. Bitte halten Sie den Plasma-Fernseher nicht an den Lautsprechern oder am Tischständer, denn dies könnte zu Schäden am Fernseher führen. Halten Sie den Plasma-Fernseher an seinen Handgriffen und von der Unterseite her. Bei der Installation der SeitenLautsprecher Halten Sie den Plasma-Fernseher an seinen Handgriffen und von oben her. Bei der Installation der SeitenLautsprecher Halten Sie den Plasma-Fernseher an seinen Handgriffen und an den Seiten. Bei der Installation des Lautsprechers unten Halten Sie den Plasma-Fernseher nicht an den Lautsprechern. Bei der Installation der SeitenLautsprecher Halten Sie den Plasma-Fernseher nicht am Tischständer.

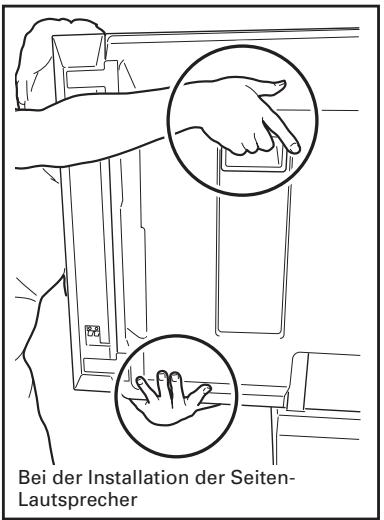

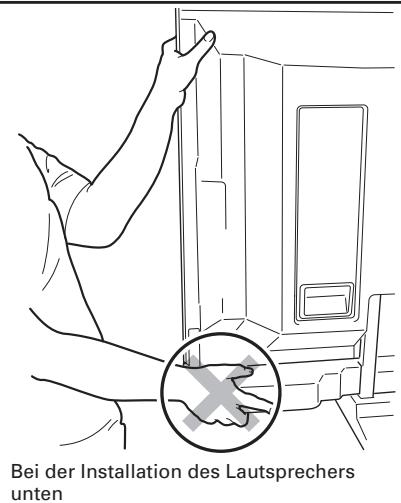

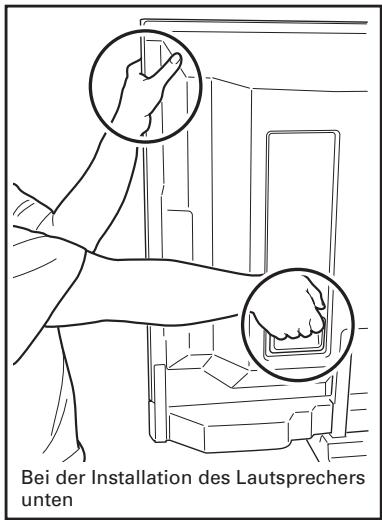

Bei der Installation der Seiten-Lautsprecher Bei der Installation des Lautsprechers unten Verhinderung eines möglichen Umfallens der Einheit Verwenden Sie bei der Installation des Tischständers besonderes Augenmerk darauf, zu verhindern, dass die Einheit umfallen kann. Sichern Sie den Plasma-Fernseher sowohl am Gestell als auch an der Wand. Verwendung einer Wand zur Stabilisierung 4 mm 8 mm bis 15 mm Hinweis Verwenden Sie zur Stabilisierung der Einheit auf einem Tisch nur Schrauben, die einen Nenndurchmesser von 4 mm haben und die mindestens 20 mm lang sind. Mind. 20 mm

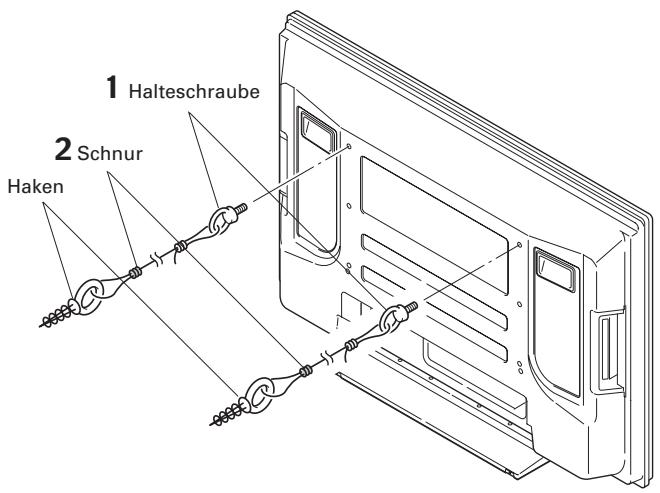

Montage von Schrauben (Haken) an den Plasma-Fernseher zum Schutz vor dem Umfallen. Verwendung von reißfesten Schnuren zur ausreichenden und sicheren Stabilisierung an einer Wand, einem Pfeiler oder einem anderen stabilen Bauelement. Führen Sie diese Arbeiten in der gleichen Weise auf der linken und der rechten Seite aus. Hinweis Verwenden Sie handelsübliche Halteschrauben, Schnuren und Haken. Empfohlene Halteschrauben: Nenndurchmesser M8 Länge 12 mm bis 15 mm 12 mm bis 15 mm Deutsch Sichern Sie den Plasma-Fernseher unter Verwendung der Schrauben 5 (M4 × 10 mm: schwarz) und der Halterungen zum Schutz vor dem Umfallen, wie in der Abbildung dargestellt ist. Befestigen Sie die Gestelle usw. unter Verwendung von handelsüblichen Schrauben.

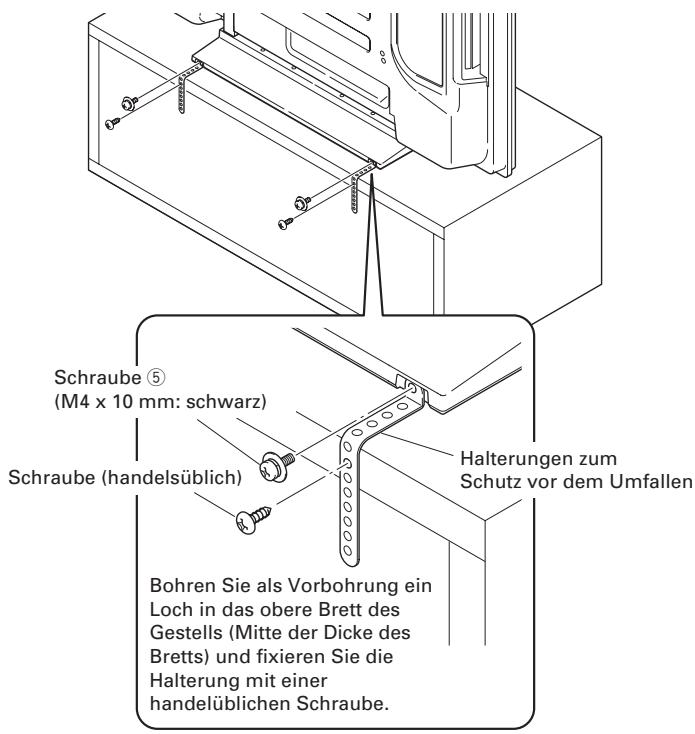

• Stabilisierung auf dem Tisch 1 Halteschraube 2 Schnur Haken Schraube 5 (M4 x 10 mm: schwarz) Schraube (handelsüblich) Halterungen zum Schutz vor dem Umfallen Bohren Sie als Vorbohrung ein Loch in das obere Brett des Gestells (Mitte der Dicke des Bretts) und fixieren Sie die Halterung mit einer handelüblichen Schraube. Technische Daten Außenabmessungen: PDK-TS27 p. 550
• mm (Breite) × 276 mm (Höhe) × 237 mm (Tiefe) PDK-TS27A p. 552
• mm (Breite) × 276 mm (Höhe) × 238 mm (Tiefe) PDK-TS28 p. 550
• mm (Breite) × 385,5 mm (Höhe) × 300 mm (Tiefe) PDK-TS29 p. 550
• mm (Breite) × 323 mm (Höhe) × 300 mm (Tiefe) PDK-TS29A p. 552
• mm (Breite) × 323 mm (Höhe) × 301 mm (Tiefe) Gewicht: PDK-TS27 p. 1
• ,6 kg PDK-TS27A p. 1
• ,9 kg PDK-TS28 p. 2
• ,2 kg PDK-TS29 p. 2
• ,1 kg PDK-TS29A ,5 kg p. 2

• Die obigen technischen Daten und das Äußere können, um das Produkt zu verbessern, ohne vorherige Ankündigung verändert werden.

Darstellung der Abmessungen Installation der Seiten-Lautsprecher (50-Zoll-Modell des Plasma-Fernsehers) Einheit: mm *1 PDK-TS29 *2 PDK-TS29A *3 50-Zoll-Modell XGA *4 50-Zoll-Modell FHD 1426*3/1436*4

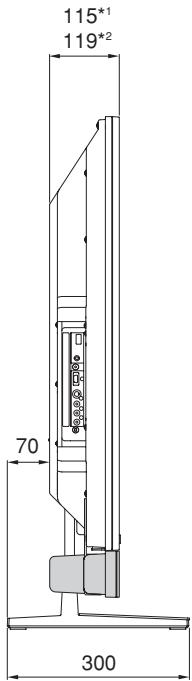

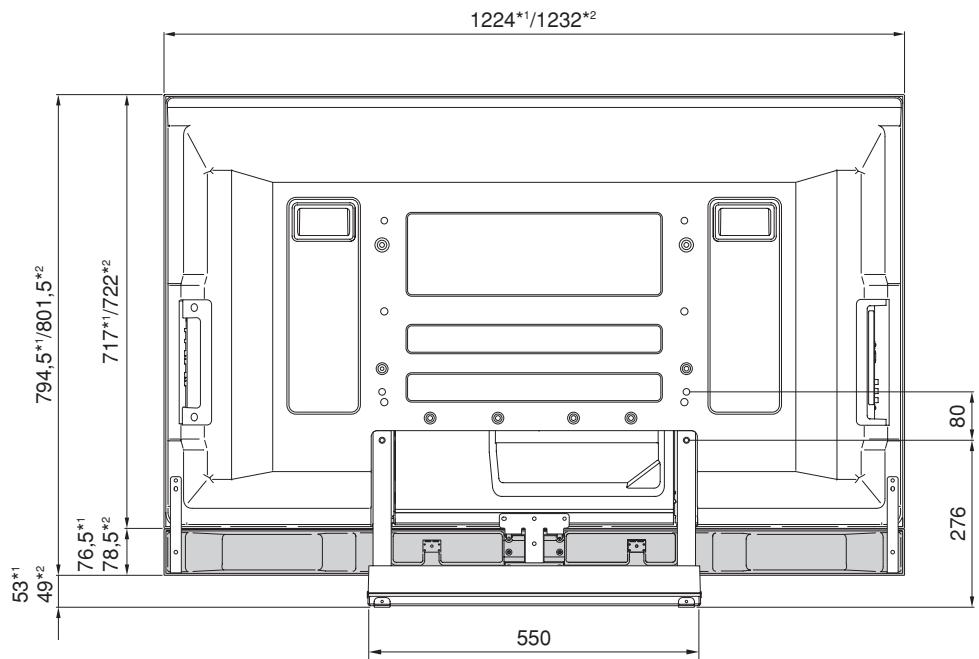

550*1/552*2 300*1/301*2 Installation des unten befindlichen Lautsprechers (50-Zoll-Modell des Plasma-Fernsehers) Einheit: mm *1 50-Zoll-Modell XGA *2 50-Zoll-Modell FHD 115*1 119*2

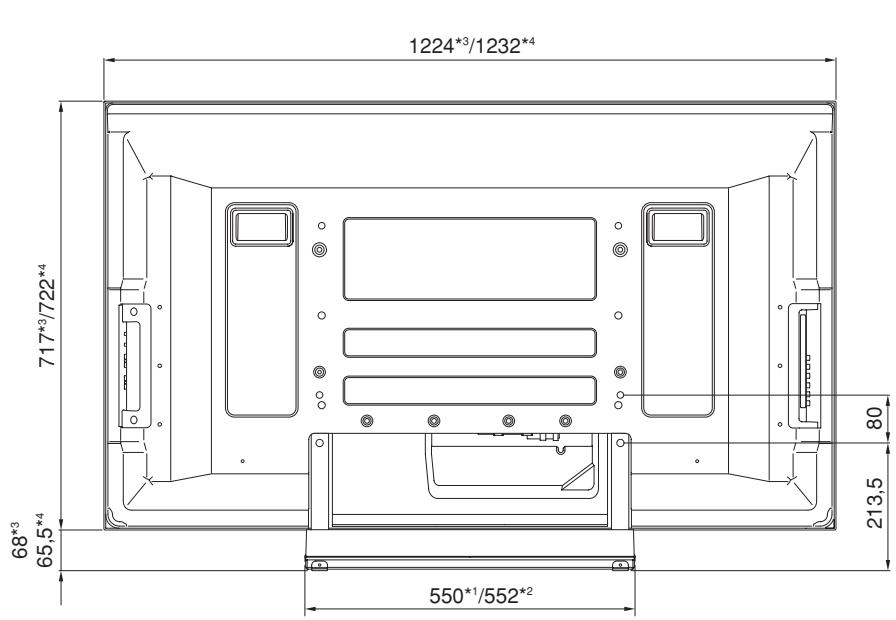

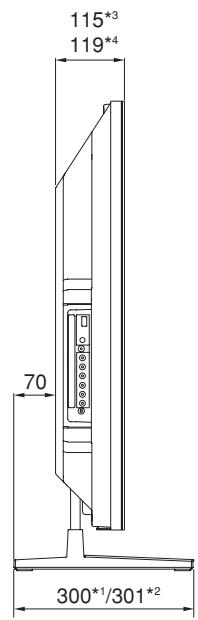

Darstellung der Abmessungen Ohne Lautsprecher (50-Zoll-Modell des Plasma-Fernsehers) Einheit: mm *1 PDK-TS29 *2 PDK-TS29A *3 50-Zoll-Modell XGA *4 50-Zoll-Modell FHD 115*3 119*4 717*3/722*4 1224*3/1232*4 68*3 65,5*4 213,5

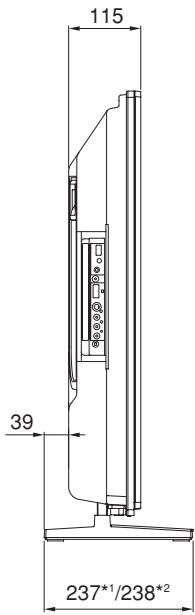

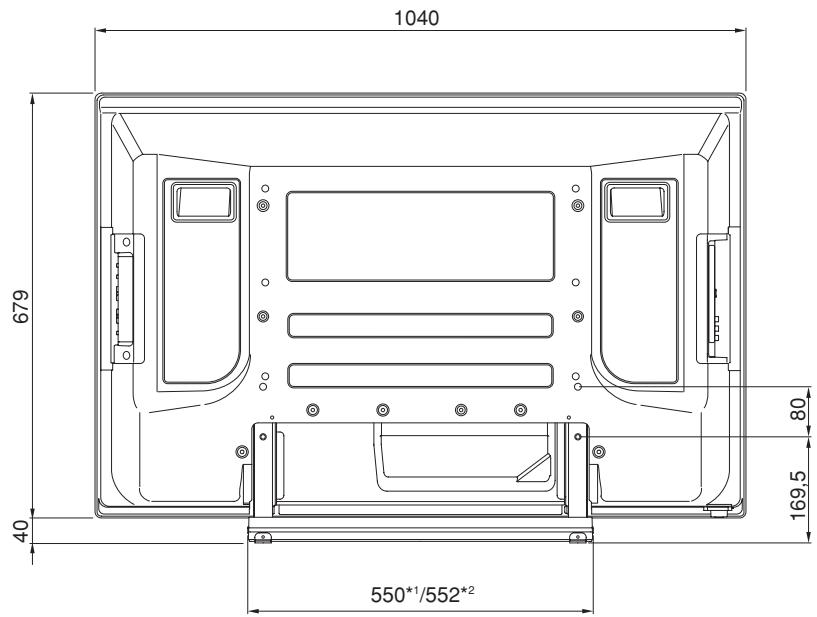

550*1/552*2 300*1/301*2 42-Zoll-Modell des Plasma-Fernsehers Einheit: mm *1 PDK-TS27 *2 PDK-TS27A

550*1/552*2 237*1/238*2 Veröffentlicht von Pioneer Corporation. Urheberrechtlich geschützt © 2007 Pioneer Corporation. Alle Rechte vorbehalten.
