PDK-TS27 - Houder voor elektronisch apparaat PIONEER - Gratis gebruiksaanwijzing en handleiding

Producttype	Tafelpoot voor plasma-tv
Afmetingen (PDK-TS27)	550 mm (breedte) × 276 mm (hoogte) × 237 mm (diepte)
Gewicht (PDK-TS27)	1,6 kg
Voeding	Geen voeding (passief ondersteuning)
Belangrijkste functies	Stabiele ondersteuning voor Pioneer 42-inch plasma-tv's (specifieke modellen); omvat een afdekscherm om kabels te verbergen (PDK-TS27A modellen)
Veiligheid	Installatie door ten minste twee personen; stevige bevestiging om vallen te voorkomen; gebruik meegeleverde schroeven; niet gebruiken met andere modellen
Onderhoud en reiniging	Reinig met een zachte, droge doek. Vermijd oplosmiddelen en schurende producten.
Onderdelen en repareerbaarheid	Vervangingsschroeven (M8, M4) verkrijgbaar in de handel; niet repareerbaar door de gebruiker
Algemene informatie	Merk: Pioneer; Model: PDK-TS27; Compatibel met Pioneer 42-inch plasma-tv's (PDP-4280XA, PDP-4280XD, PDP-428XD, PDP-SX4280D) en 50-inch modellen met zijspeakers (via PDK-TS29/TS29A); Meertalige handleiding (FR, DE, EN, ES, IT, JA, NL, ZH)

Veelgestelde vragen - PDK-TS27 PIONEER

Welke tv's zijn compatibel met de PDK-TS27-standaard?

De PDK-TS27-standaard is ontworpen voor Pioneer 42-inch plasma-tv's uit de series PDP-4280XA, PDP-4280XD, PDP-428XD en PDP-SX4280D. Gebruik voor 50-inch modellen de referenties PDK-TS28, PDK-TS29 of PDK-TS29A.

Hoe monteer ik de standaard?

Plaats de tafelafdekking ondersteboven, steek de steunkolommen (L) en (R) in de overeenkomstige zijden en draai de meegeleverde schroeven (4 mm × 10 mm) vast om het geheel te stabiliseren.

Hoe bevestig ik de tv op de standaard?

Leg de tv met het scherm naar beneden, lijn de voetsteunen uit met de uitsparingen aan de achterkant, steek ze horizontaal in en bevestig met de zwarte montageschroeven (M8×60 mm voor 42 inch of M8×40 mm voor 50 inch) en de schroeven (4) (M8×23 mm). Draai vast met een kruiskopschroevendraaier.

Hoe voorkom ik dat de tv valt?

Gebruik de anti-val schroeven (M4×10 mm) en meegeleverde banden om de tv aan de plank te bevestigen. Voor extra veiligheid bevestig haken (M8, lengte 12-15 mm) aan de muur en verbind ze met de tv met stevige kabels.

Wat is het maximale draaggewicht?

De standaard is ontworpen voor Pioneer plasma-tv's. Het typische gewicht is ongeveer 30 kg voor een 42-inch model en 34 kg voor een 50-inch model zonder speakers. Houd u aan de vermelde compatibele modellen.

Wat te doen als een schroef ontbreekt?

Vervangingsschroeven zijn in de handel verkrijgbaar. De montageschroeven zijn M8 (voor bevestiging van de tv) en de anti-val schroeven zijn M4. Gebruik schroeven met dezelfde diameter en lengte.

Kan ik deze standaard gebruiken met een tv van een ander merk?

Nee, deze standaard is exclusief ontworpen voor Pioneer plasma-tv's van de vermelde modellen. Gebruik met andere merken kan instabiliteit en valrisico veroorzaken.

Hoe reinig ik de standaard?

Reinig de standaard met een zachte, droge doek. Gebruik geen oplosmiddelen, schurende producten of chemische reinigingsmiddelen die de afwerking kunnen beschadigen.

Waar vind ik de gebruiksaanwijzing?

De originele handleiding is bij het product inbegrepen. U kunt deze ook gratis downloaden als PDF op de website notice-facile.com door te zoeken op model PDK-TS27.

Wat zijn de exacte afmetingen van de standaard?

Voor de PDK-TS27: 550 mm (breedte) × 276 mm (hoogte) × 237 mm (diepte). Voor de PDK-TS27A: 552 mm × 276 mm × 238 mm.

GEBRUIKSAANWIJZING PDK-TS27 PIONEER

Hartelijk dank voor de aanschaf van dit product van Pioneer.

Lees s.v.p. de gelebruiksaanwijzing door voor informatie omtrent de juiste bediening van uw product.

Bewaar de gebruiksaanwijzing zorgvuldig zodat u deze naderhand nogmaals kurz raadplegen.

Installatie

• Raadpleeg uw dealer wonneer u problemen met de installmentie ondervindt.
• Pioneer is Niet aansprakelijk voor schade ontstaan tengevolge van onjuiste installmentie, onjuist gebruik, wijzigingen of naturuarrampen.

BELANGRIJK BERICHT

Neem het hieronder vermelde model- en seriENUMmer van deze apparatuur over.

Modelnr.

Serienr.

Bewaar deze nummers voor later gebruik.

Inhoud

Waarschuwingen 40

Controleren van de standaardonderdelen 41

Montage van de tafelbladstaander 41

Bevestiging van de lichtafschemkap

Installatie van het apparaat op een rack enz..... 44

Zozorgt u ervoor dat de apparatuur

nietomvalt 45

Dit symbolism waarschuwt voor gevaarlijk of onveilig gebruik waardoor lichamelijk letsel kan ontstaan of de apparatuur kan beschadigen.

Waarschuwingen

Dit product is een tafelbladstaander die exclusief voor plasma-televisions (PDP-5080XA / PDP-5080XD / PDP-508XD / PDP-508ZD / PDP-SX5080D / PDP-4280XA / PDP-4280XD / PDP-428XD / PDP-SX4280D) van Pioneer is ontworpen.

Indien dit model met een ander model worden gebruikt kan dit tot instabilititeit leiden hetgeen letsel kan veroorzaken.

Raadpleeg s.v.p. het verkooppunt waar u deze display heeft gekocht voor meer gegevens hierover.

Het product mag Niet op een andere dan volgens de aangegeven wijze worden geinstalleerd of gewijzigd.

Deze staander mag Niet voor een andere dan de waarvoortebestemde plasma-televisione worden gezruikt; ook mogen er geen wijzigingen op worden aangebracht noch mag het voor andere doeleinden worden gezruikt.

Plaats van installmentie

• Kies een plaat die sterk genoeg is om het gewicht van de staander en de displays te konnen dragen.
• Zorg ervoor dat deplaats van installmentie vlak en stabel is.
• Plaats het apparaat Niet buiten, bij een warmwaterbron of nabij het strand.
• Plaats de standardiet waar deze bloatstaat aan trillen of schokken.

• Monteer de tafelbladstaander overeenkomstig de montage-instructies en bevestig alle schroeven stevig op de aangegeven plaatsen.
  Onvoorziene ongevalten, Zoals het breken of omvallen van de apparatuur, hunnen zich na installmentie van de display voordoen wanner de staander Niet op de aangegeven wijze worden geinstalleerd.
• De display dient algid door twee of meerere mensen te worden geplaatst om er zeker van te+zijn dat het apparaat op veilige wijze worden geinstalleerd.
• Schakel de display en randapparatuur voorafgaande aan de installmenteuit, en verwijder verrolgens het netsnoer van de netspanning.

Ongelukken veroorzaakt door het omvallen van het product hunnen worden voorkomen wanner de juiste maatregelen worden genomen (zie blz. 45).

Plasma-television en bijbehorende tafel voor de staander

Plasma-television	Tafelbladstaander
50-inch model luidspreker onder	PDK-TS28
50-inch model luidsprekeraan weerszijden	PDK-TS29/PDK-TS29A
42-inch model	PDK-TS27/PDK-TS27A

Controleren van de standaardonderdelen

Controleer voorafgaande aan de montage en installmentie of alle standaardonderdelen aanwezig zich.

• Voetstuk × 1

• Opzetstuk (L: links) × 1

• Lichtafschemkap × 1 (alleen PDK-TS27A en PDK-TS29A)

• Schroeven (1) (4mm× 10mm :silver) × 4

Montageschroeven ② (M8× 60~mm :zwart） × 2 [voor 42-inch displaymodel]

• Montageschroeven ③ (M8× 40mm : zwart) × 2 [voor 50 inch displaymodel]

• Montageschroeven ④ (M8× 23mm :zwart） × 2

• Schroeven (M4 × 10 mm: zwart) × 2

• Strips ter voorkoming van omvallen × 2

• Handleiding (deze handleiding) × 1

Montage van de tafelbladstaander

Wijze van montage

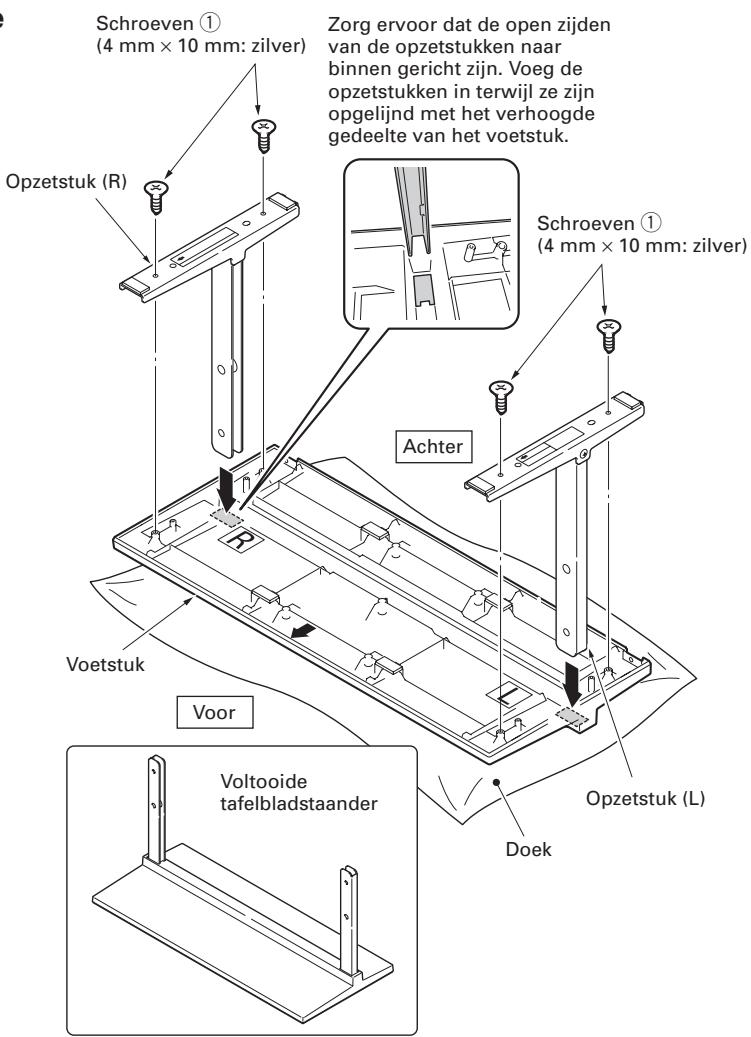

1 Keer het voetstuk om zodate de onderzijde maar boven wijst.

2 Voeg de opzetstukken in het voetstuk.

• Voeg het opzetstuk (R) in op deplaats met "R" aangeven en opzetstuk (L) op deplaats met "L" aangegeven.
• Zorg ervoor dat de open zijden van de opzetstukken maar binnen gericht�n. Voeg de opzetstukken in terwijl ze zich opgelijnd met het verhoogde gedeelte van het voetstuk.

3 Draai de schroeven ① (4 mm × 10 mm: silver) aan om de opzetstukken vast te zetten.

Let op

• Plaats een zachte doek onder het voetstuk wanner de staander worden gemonteerd.
  Indien er voorafgaande aan de montage geen doek onder worden neergelegd, hunnen er aan de bovenzijde van het voetstuk krassen ontstaan.
• Let goed op wanner de opzetstukken (L) en (R) worden gemonteerd om ervoor te zorgen dat ze zich op de juisteplaats bevinden. Wanner ze fouitief worden gemonteerd kan dit de staander beschadigen.

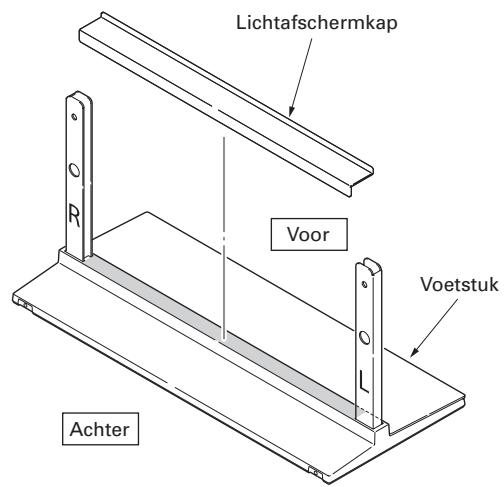

Bevestiging van de lichtafschemkap (alleen PDK-TS27A en PDK-TS29A)

Dit element zorgt ervoor dat de kabels die aan dechterzijde van de plasma-television op het voetstuk zijn bevestigd geen Licht weerkaatsen.

Let op

Bevestig dit element nadat het voetstuk op een vlakke en stabiele ondergrond is vastgezet.

Wijze van bevestiging

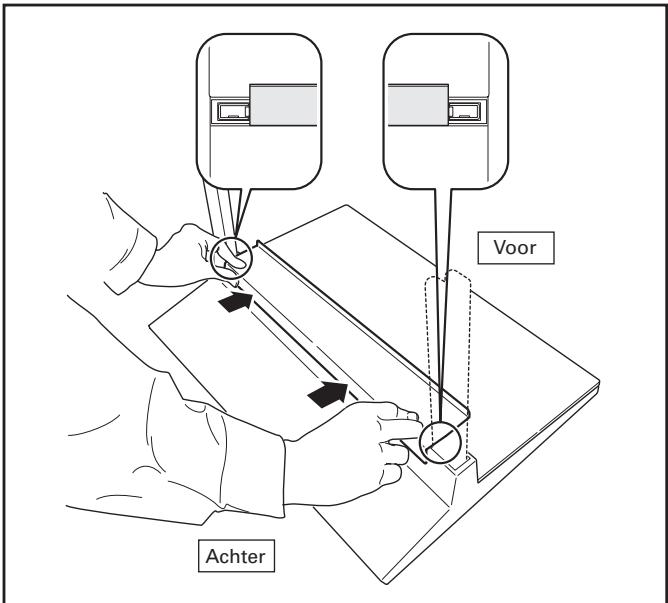

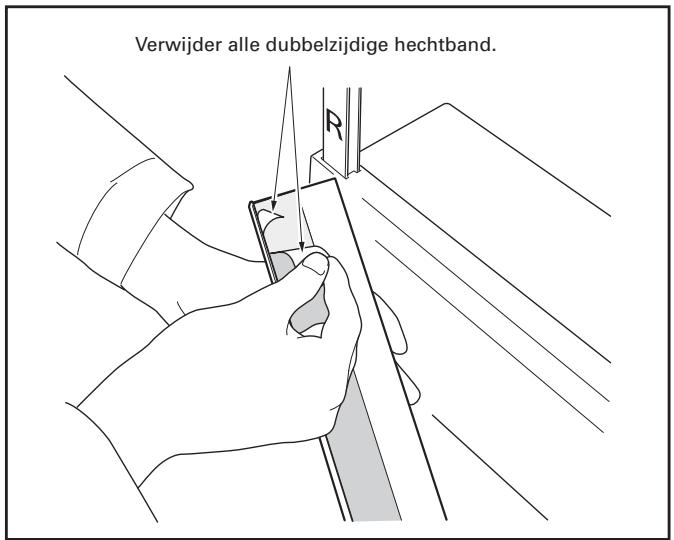

1 Verwijder de dubbelzijdige hechtband van de lichtafschemkap.

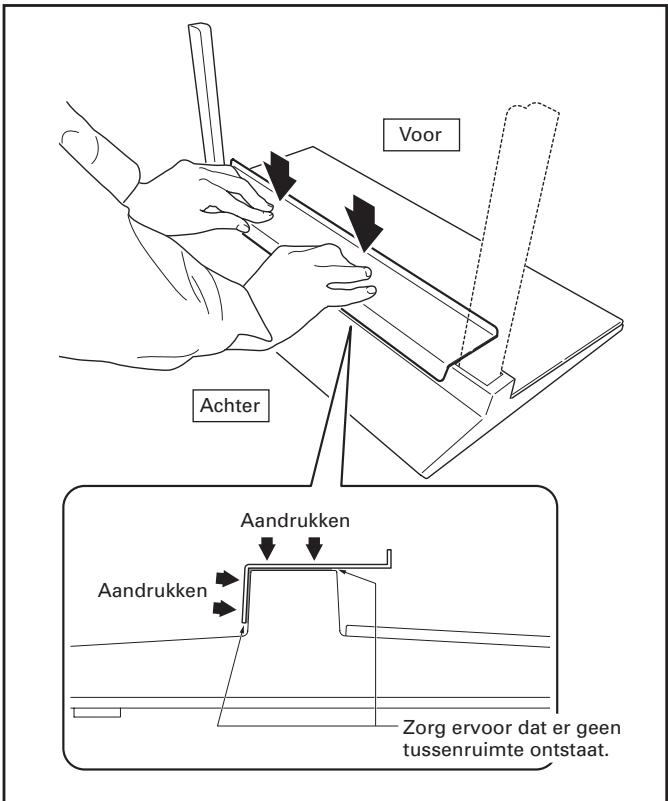

2 Houd de uiteinden van de lichtafschemkap stevig vast en breng de kap met de dubbelzijdige hechtband op het voetstuk aan.

Let op

• Zorg ervoor dat de lichtafschemkap Niet de invoeggaten voor het opzetstuk afdekt.
• Bevestig het stevig op+zijn plaats zodate er geen gaten ontstaan (zie figuur onder).Indien dit wel het geval is, is het möglichk dat de lichtafschemkap loslaat.

3 Bevestig de kap stevig op+zijn plaats door hem van bovenaf aan te drukken.

Bevestiging van de plasma-televisione

Waarschuwing

Het gewicht van een 50-inch model (zonder luidsprekers) bedraagt onceveer 34kg , dat van een 42-inch model onceveer 30kg ; vanwege hun vlakke vom zich je instabel. Zorg er THATOM voor dat tenminste twee Personen de plasma-televisione plaatsen en installereren.

Let op

• Zorg ervoor dat de plasma-television op een vlakke en stabiele plaatswordt geinstalleerd.
• Voeg de schroeven verticaal in de gaten en draai ze Niet met meer kracht dan nodig vast.
• Plaats een doek of ander materiaal onder de display om krassen en beschadiging te voorkomen.
• Nadat de schroef handmatig twee- of driemaal enigszins is ingedraaid kan deze met een schroevendraaier worden vastgedraaid.

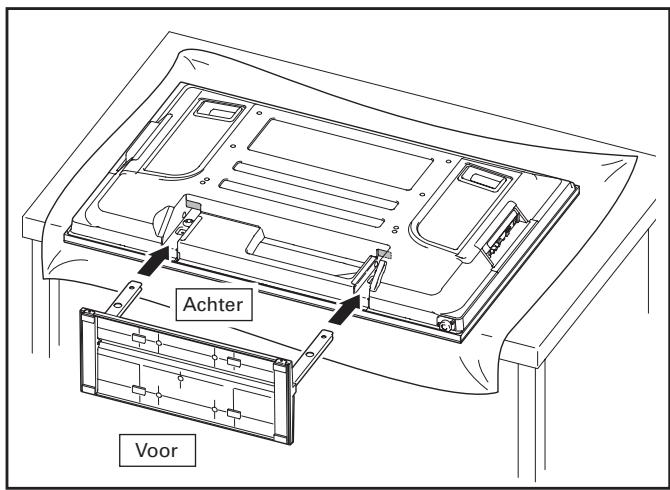

1 Bevestiging van de plasma-televisione op de tafelbladstaander.

Leg de plasma-televisione vlak neer. Lijn de steunen van de staander op met de gleuven voor de staander in de plasma-televisionie, en voeg de steunen geleidelijk horizontal in.

Zorg ervoor dat de steunen van de staander uitsluitend in aanraking komen met de gleuven voor de staander in de plasma-television, waar dat deijkenlijke of de eindklemmen van de display anders bekrast of beschadigd+kennen raken.

Let op

Zorg ervoor dat de plasma-televisionie nicht wordenbekrast of beschadigd wonneer hij wordenneergelegd.

2 Vastzetten van de plasma-television met montageschroeven ② (M8×60 mm: zwart) of ③ (M8×40 mm: zwart).

Zet de met pijlen aangegeven onderdelen (met "T" aangegeven gaten) met gebruik van een kruskopschroeverbendraier vast.

[42-inch displaymodel]

PDK-TS27/PDK-TS27A

Montageschroeven (2) (M8× 60~mm : zwart)

[50-inch displaymodel]

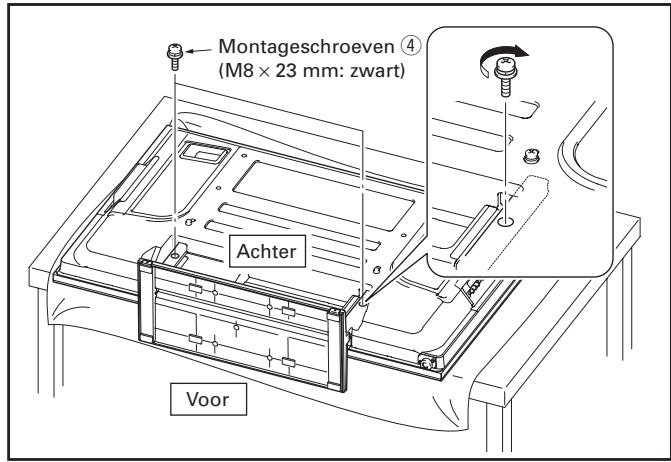

3 Vastzetten van de plasma-television met montageschroeven ④ (M8×23 mm: zwart).

Draai de schroeven stevig aan met de kruskopschroevendraaier.

Let op

Zet de plasma-televisione rechtop nadat de staander is geinstalleerd.

Installatie van het apparaat op een rack enz.

Waarschuwing

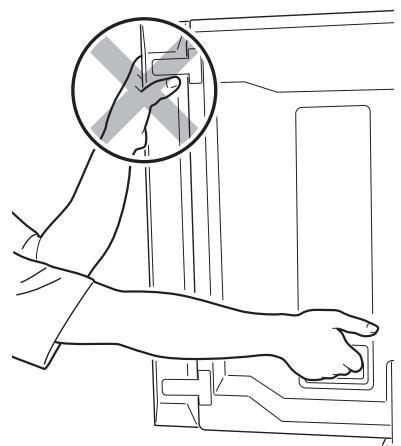

• Zorg ervoor dat de plasma-teilevisie door twee of meer mensen worden vastgehouden wanner deze op een rek etc. worden geinstalleerd.

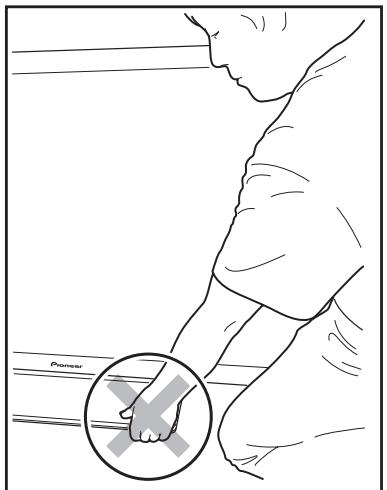

• Houd de plasma-televisionie nicht bij de luidsprekers of de staander vast, odomat het product anders beschadigd kan raken.

Houd de plasma-televisione bij de hendels en aan de onderzijde vast.

Houd de plasma-televisione bij de hendels en aan de bovenzijde vast.

Houd de plasma-televisionie bij de hendels en aan de zijkant vast.

Houd de plasma-televisionie nicht bij de luidspekers vast.

Bij installment van de luidsprekers aan weerszijden

Bij installment van de luidsprekers aan weerszijden

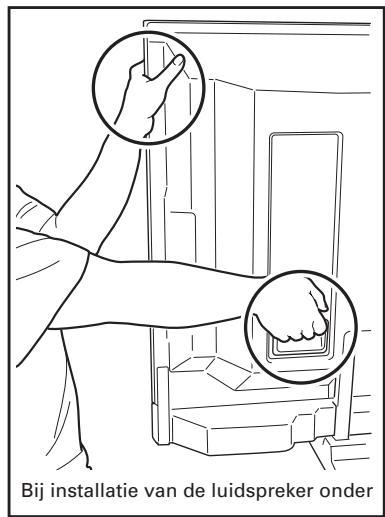

Bij installmentie van de luidspreker onder

Houd de plasma-televisionie nicht bij de staander vast.

Zo zorgt uervoordat de apparatuur Niet omvalt

• Zorg ervoor nadat de staander is geinstalleerd, dat de apparatuur Niet omvalt.
• Zet de plasma-televisione zowel aan het rek als aan het wandopervlak vast.

Stabilititeit op de tafel

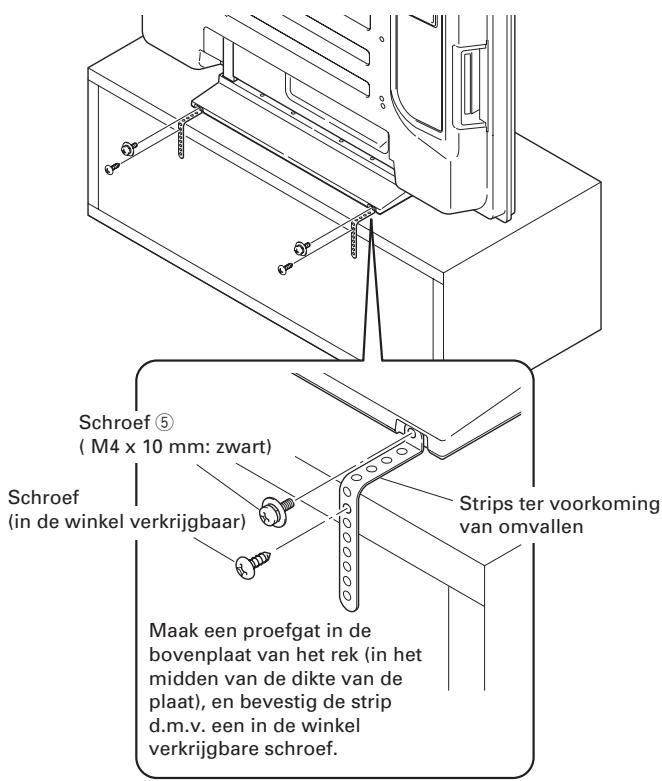

Zet de plasma-television vast met de schroeven ⑤ (M4 x 10 mm: zwart) en de strips ter voorkoming van omvallen zoals in de figuur aangegeven. Zet de rekken etc. vast met in de winkel verkrijgbare schroeven.

Let op

Voor het stabelplaatsen van de apparatuur op een tafel,要去 schroeven met een nominale diameter van 4mm en een lenghte van minimaal 20~mm worden gebruikt.

Gebruik van een muur voor stabiliteit

1 Bevestig de bouten (haken) aan de plasma-televisione om omvallen te voorkomen.
2 Gebruik stevige snoeren om de display op de juiste wijze stabiliteit te gehen, en deze stevig aan een muur, zoil of ander stevig element te bevestigen.

Dit dient opdezelfde wijze aan de linker-enrechtzerijde van de display te worden gedaan.

Let op

Gebruik haken, snoeren en appendages die in de winkel verkrijgbaar zijn.

Aanbevolen schroefhaak:

Afmetingen buitenzijde:

PDK-TS27 550 mm (B) × 276 mm (H) × 237 mm (D)

PDK-TS27A 552 mm (B) × 276 mm (H) × 238 mm (D)

PDK-TS28. 550 mm (B) × 385,5 mm (H) × 300 mm (D)

PDK-TS29. 550 mm (B) × 323 mm (H) × 300 mm (D)

PDK-TS29A 552 mm (B) × 323 mm (H) × 301 mm (D)

Gewicht:

PDK-TS27 1,6 kg

PDK-TS27A 1,9 kg

PDK-TS28 2,2 kg

PDK-TS29 2,1 kg

PDK-TS29A 2,5 kg

• Het is möglichk dat bovenstaande gegevens en de buitenzijde zonder voorafgaande berichtgeving ter verbetering van het product worden gewijzigd.

Bij installmentie van de luidsprekers aan weerszijden (50-inch displaymodel)

Eenheid: mm

Bij installmentie van de luidspreker onder (50-inch displaymodel)

Eenheid: mm

Uitgegeven door Pioneer Corporation.
Copyright © 2007 Pioneer Corporation.
Alle rechten voorbehonden.
