GEBRUIKSAANWIJZING PDK-TS33A PIONEER

Hartelijk dank voor de aanschaf van dit product van Pioneer.

Lees s.v.p. de gebruiksaanwijzing door voor informatatie omtrent de juiste bediening van uw product.

Bewaar de gebruiksaanwijzing zorgvuldig zodat u deze naderhand nogmaals=kunt raadplegen.

Installatie

• Raadpleeg uw dealer wanner u problemen met de installmentatie ondvindt.
• Pioneer is Niet aansprakelijk voor schade ontstaan tengevolge van onjuiste installmentie, onjuist gebruik, wijzigingen of natuurrampen.

BELANGRIJK BERICHT

Neem het hieronder vermelde model- en serialummer van deze apparatuur over.

Modeln.

Serienr.

Bewaar deze nummers voor later gebruik.

Inhoud

Waarschuwingen 41

Controleren van de standaardonderdelen 42

Montage van de tafelbladstaander 43

Bevestiging van de vulling. 44

Bevestiging van de Pioneer Display en Televisie 45

Installatie van het apparaat op een rack enz.....46

Zozorgt u ervoor dat de apparatuur Niet omvalt 47

Dit symbol geeft een gevaar of onveilig gebruik aan dat kan leiden tot lichamelijk letsel of schade aan goederen.

Waarschuwingen

Dit product is een tafelbladstaander die exclusief voor Pioneer Displays en Televisies (PDP-LX5090 / PDP-LX5090H / PDP-LX509A / PDP-C509A / KRP-500P / KRP-500M) is ontworpen. Indien dit model met een ander model worden gebruikt kan dit tot instabilititeit leiden hetgeen letsel kan veroorzaken. Raadpleeg s.v.p. het verkooppunt waar u deze display heeft gekocht voor meer gevevens hierover.

Het product mag Niet op een andere dan volgens de aangegeven wijze worden geinstalleerd of gewijzigd. Deze staander mag Niet voor een andere dan de waarvoor bestemde Pioneer Display en Televisie worden gebruikt, ook mooten er geen wijzigingen op worden aangebracht noch mag het voor andere doeleinden worden gebruikt.

Plaats van installmentie

• Kies eenplaats die sterk genoeg is om het gewicht van de staander en de displays te konnen dragen.
• Zorg ervoor dat deplaats van installmentie vlak en stabel is.
• Plaats het apparaat Niet buiten, bij een warmwaterbron of nabij het strand.
• Plaats de standardiet Niet waar deze blootstaat aan trillen of schokken.

• Monteer de tafelbladstaander overeenkomstig de montage-instructies en bevestig alle schroeven stevig op de aangegeven plaatsen.
  Onvoorziene ongevalten, Zoals het breken of omvallen van de apparatuur, hunnen zich na installmentie van de display voordoen wanner de staander Niet op de aangegeven wijze worden geinstalleerd.
• De display dient algid door twee of meerderere mensen te worden geplaatst om er zeker van te zichn dat het apparaat op veilige wijze worden geinstalleerd.
• Schakel de display en randapparatuur voorafgaande aan de installmenteuit, en verwijder verrolgens het netsnoer van de netspanning.

Ongelukken veroorzaakt door het omvallen van het product hunnen worden voorkomen wonneer de juiste maatregelen worden genomen (zie blz. 47).

Pioneer Display, Televisie en Tafel voor de Tafelbladstaander

Pioneer displays en televisies	tafelbladstaander
50-inch model luidspreker onder	PDK-TS33A/PDK-TS33
50-inch model luidsprekers aan weerszijden	KRP-TS02

Controleren van de standaardonderdelen

Controleer voorafgaande aan de montage en installmentie of alle standaardonderdelen aanwezig zijn.

- Voetstuk × 1

Vulling × 1

- Schroeven (1) (4mm× 10mm; silver) × 4

- Montageschroeven (M8 × 15 mm: zwart) ×2

- Opzetstuk (L: links) × 1
- Opzetstuk (R: rechts) × 1

- Metalen montagestuk ter voorkoming van omvallen × 2

- Montageschroeven 2^* (M8 × 40 mm: zwart) ×2

- Montageschroeven (5) (M4× 35mm :zwart) × 2 [voor het metalen montagestuk ter voorkoming van omvallen]

- Lichtafschermblokje* × 1

- Montageschroeven ③ (M8 × 23 mm: zwart) ×2
- Handleiding (deze handleiding) × 1

*: Te gelebruiken met PDP-LX5090 / PDP-LX5090H / PDP-C509A (met aan de onderzijde geinstalleerde luidsprekers).

Montage van de tafelbladstaander

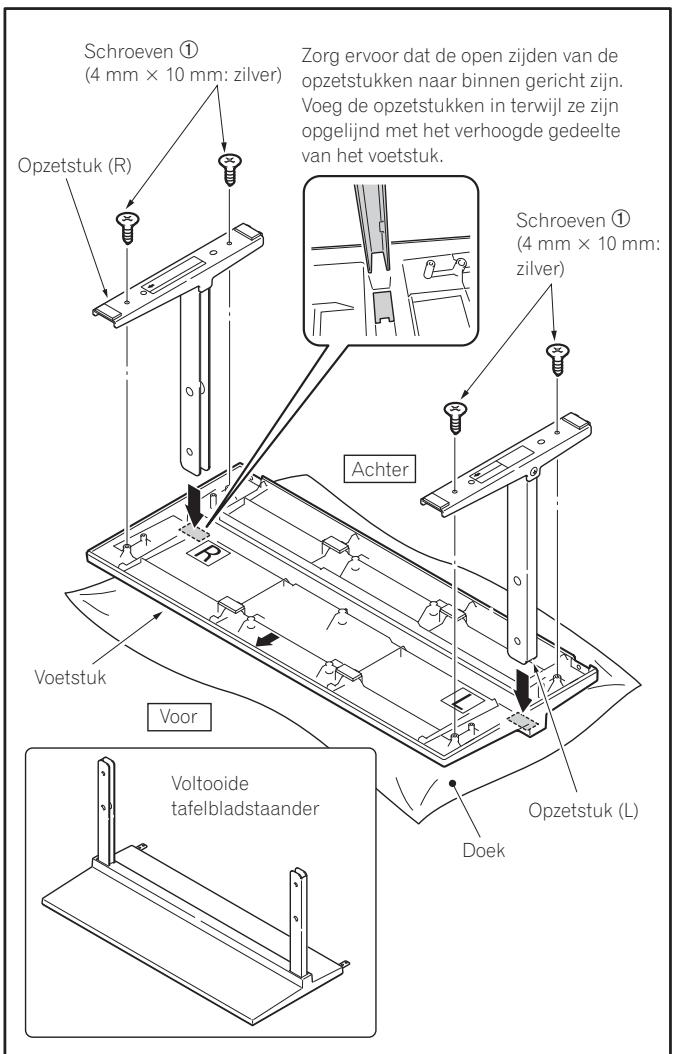

Wijze van montage

1 Keer het voetstuk om zodate de onderzijde maar boven wijst.
2 Voeg de opzetstukken in het voetstuk.

• Voeg het opzetstuk (R) in op deplaats met "R" aangeven en opzetstuk (L) op deplaats met "L" aangegeven.
• Zorg ervoor dat de open zijden van de opzetstukken maar binnen gericht�. Voeg de opzetstukken in terwijl ze+zijn opgelijnd met het verhoogde gedeelte van het voetstuk.

3 Draai de schroeven ① (4 mm × 10 mm: silver) aan om de opzetstukken vast te zetten.

Let op

• Plaats een zachte doeck onder het voetstuk wonneer de staander worden gemonteerd.
  Indien er voorafgaande aan de montage geen doeck onder worden neergelegd, hunnen er aan de bovenzijde van het voetstuk krassen ontstaan.
• Let goed op wanner de opzetstukken (L) en (R) worden gemonteerd om ervoor te zorgen dat ze zich op de juisteplaats bevinden. Wanner ze fouitief worden gemonteerd kan dit de staander beschadigen.

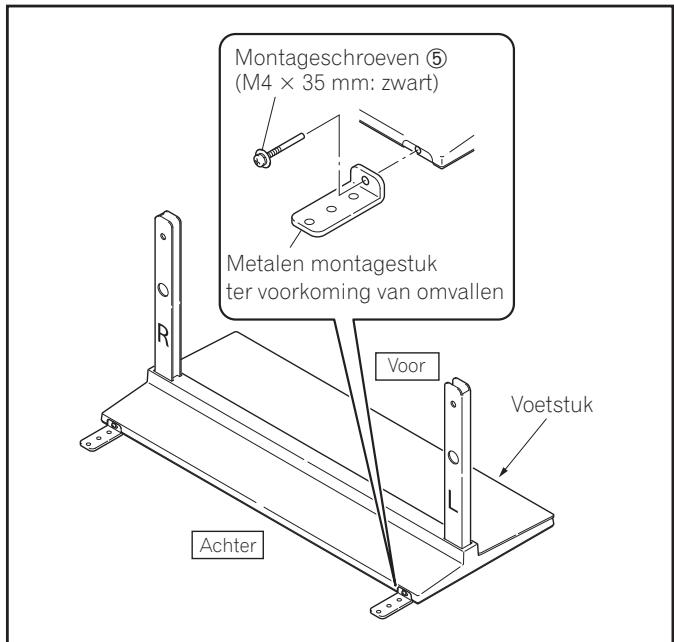

4 Nadat de staander is geinstalleerd, dienen de metalen montagestukken ter voorkoming van omvallen met de montageschroeven ⑤ (M4 × 35 mm: zwart) te worden bevestigd.

Let op

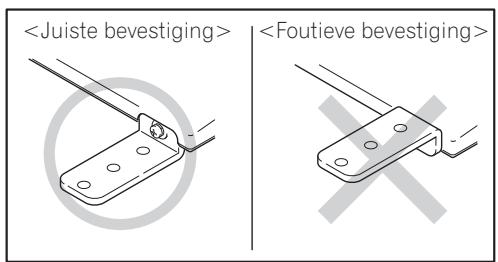

Zorg ervoor dat de metalen montagestukken ter voorkoming van omvallen Niet verkeerd om worden bevestigd.

Bevestiging van de vulling

Dit element zorgt ervoor dat de kabels die aan dechterzijde van de Pioneer Display en Televisie op het voetstuk zijn bevestigd geen Licht weerkaatsen.

Let op

Bevestig dit element nadat het voetstuk op een vlakke en stabiele ondergrond is vastbezet.

Wijze van bevestiging

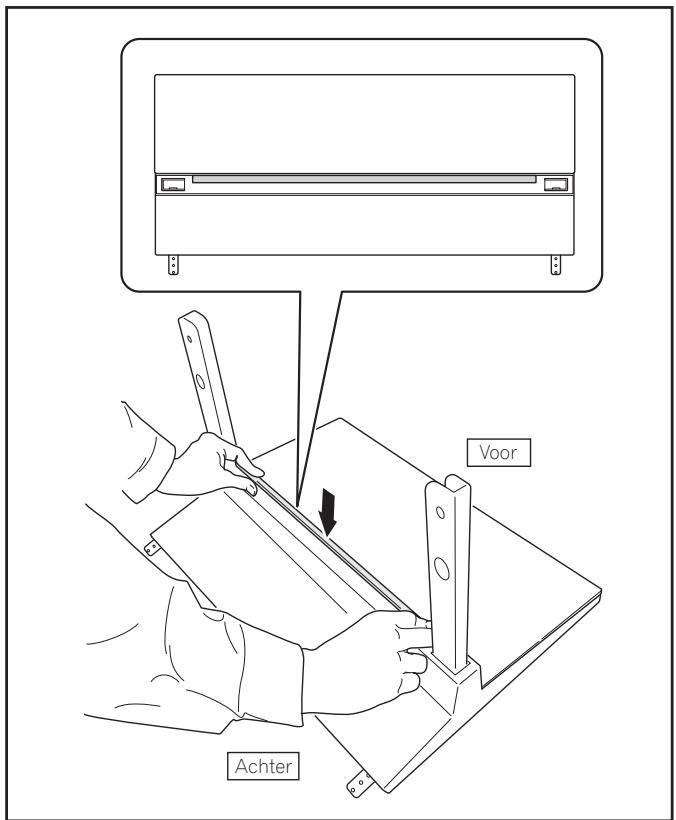

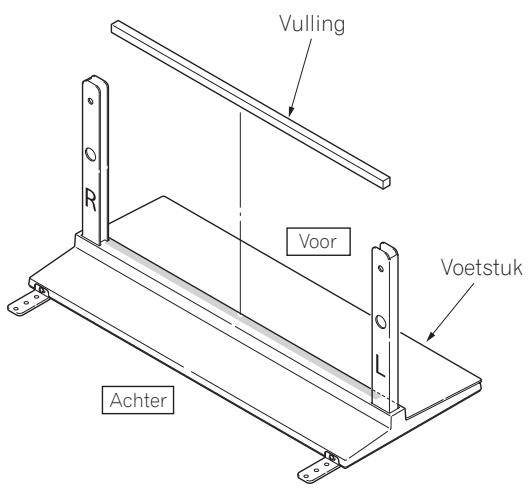

1 Verwijder eenijken van de dubbelzijdige hechtband op de vulling en bevestig de vulling op de juisteplaats zoals in de onderste figuur is aangegeven.

Let op

• Zorg ervoor dat de vulling Niet de invoeggaten van de buizen afdekt.
• Bevestig de vulling stevig op+zijn plaats zodate er geen gaten ontstaan. Indien dit wel het geval is, is het möglichk dat de vulling loslaat.

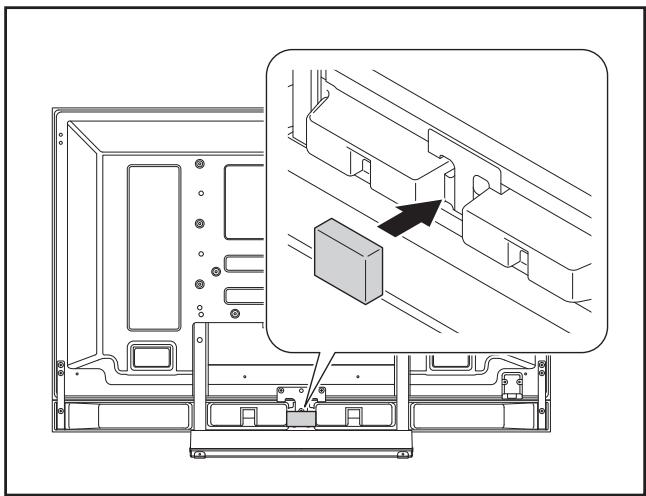

2 Nadat de Pioneer Televisie aan de staander is bevestigd, kan een zijde van het dubbelzijdige hechtband worden verwijderd en het lichtafschermblokje op de juisteplaats zoals in de onderste figuur aangegeven worden bevestigd (alleen voor PDP-LX5090 / PDP-LX5090H / PDP-C509A).

Bevestiging van de Pioneer Display en Televisie

Waarschuwing

Het gewicht van een Pioneer Display en Televisie bedraagt onceveer 30~kg vanwege de vlakke vom is hij instabel. Zorg er waarom voor dat tenminste twee Personen de apparatuurplaatsen en installereren.

Let op

• Zorg ervoor dat de Pioneer Display en Televisie op een vlakke en stabieleplaats worden geinstalleerd.
• Voeg de schroeven verticaal in de gaten en draai ze stevig aan.
• Plaats een doek of ander materiaal onder de display om krassen en beschadiging te voorkomen.
• Nadat de schroef handmatig twee- of driemaal enigszins is ingedraaid kan deze met een schroevendraaier worden vastgedraaid.

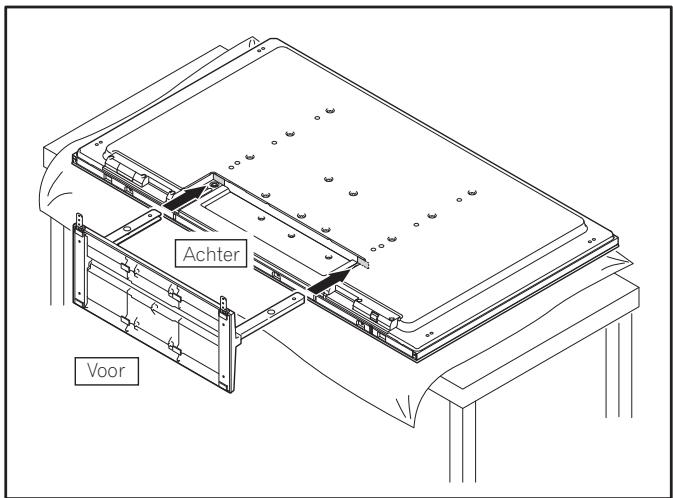

1 Bevestiging van de Pioneer Display en Televisie aan de tafelbladstaander.

Leg de Pioneer Display en Televisie vlak neer. Lijn de steunen van de staander op met de gleuven van de staander in de Pioneer Display en Televisie, en voeg de steunen geleidelijk horizontally in. Zorg ervoor dat de steunen van de staander uitsluitend in aanraking komen met de gleuven van de staander in de Pioneer Display en Televisie, waar dechterzijde of de eindhovennen van de Display anders bekrant of beschadigd können raken.

Let op

Zorg ervoor dat de Pioneer Display en Televisie nicht worden bekrast of beschadigd wonneer hij worden neergelegd.

2 Vastzetten van de Pioneer Display en Televisie met montageschroeven.

Zet de met pijlen aangegeven onderdelen (met "T" aangegeven gaten) met gebruik van een kruskopschroevendraaier vast.

Installatie van het apparaat op een rack enz.

Waarschuwing

• Zorg ervoor dat de Pioneer Display en Televisie door twee of meer mensen worden vastgehonden wanner deze op eenrek etc. worden geinstalleerd.

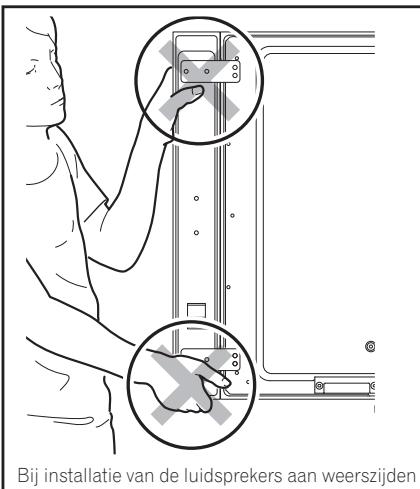

• Houd de Pioneer Display en Televisie nicht bij de luidsprekers of de staander vast, odomat het product anders beschadigd kan raken.

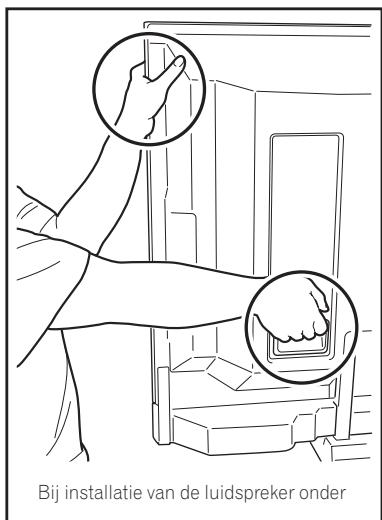

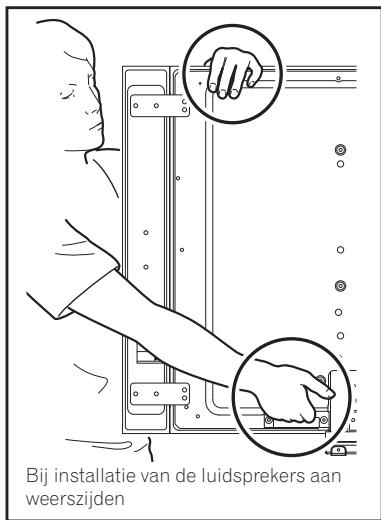

Houd de Pioneer Display en Televisie bij de hendels en aan de bovenzijde vast.

Houd de Pioneer Display en Televisie bij de hendels aan weerszijden vast.

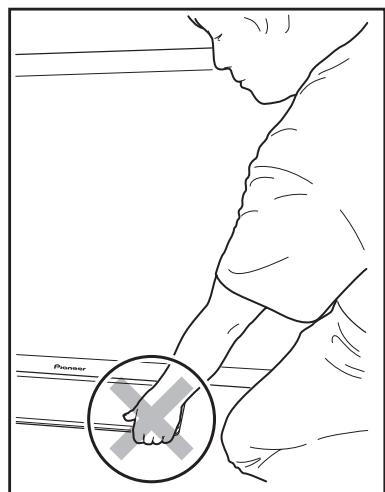

Houd de Pioneer Display en Televisie nicht bij de luidsprekers vast.

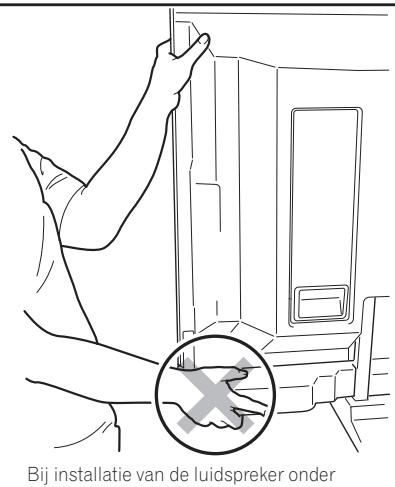

Houd de Pioneer Display en Televisie nicht bij de staander vast.

Zo zorgt u ervoor dat de apparatuur Niet omvalt

• Zorg ervoor nadat de staander is geinstalleelerd, dat de apparatuur Niet omvalt.
• Zet de Pioneer Display en Televisie zowel aan het rek als aan het wandopervlak vast.

Stabilititeit op de tafel

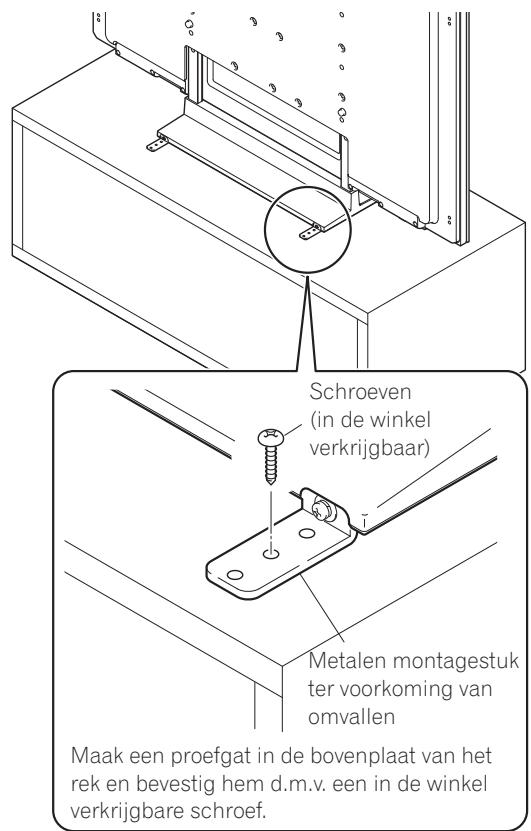

Gebruik (in de winkel verkrijgbare) schroeven om de Pioneer Display en Televisie zoals in de figuur aangegeven vast te zetten.

Let op

Voor het stabelplaatsen van de apparatuur op een tafel, moeten schroeven met een nominale diameter van 4mm en een lenghte van minimaal 20~mm worden gebruikt.

Gebruik van een muur voor stabiliteit

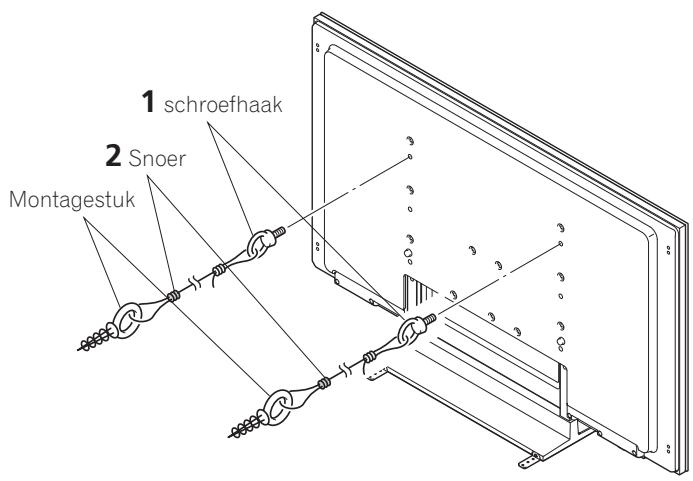

1 Bevestiging van de bouten (haken) aan de Pioneer Display en Televisie om omvallen te voorkomen.
2 Gebruik stevige snoeren om de display op de juiste wijze stabiliteit te geben, en deze stevig aan een muur, zoil of ander stevig element te bevestigen.

Dit dient opdezelfde wijze aan de linker- enrechtzerijde van de display te worden gedaan.

Let op

Gebruik haken, snoeren en appendages die in de winkel verkrijgbaar zijn.

Aanbevolen schroefhaak:

Nominale diameter M8

Lenght 12 mm tot 15 mm

12 mm tot 15 mm

Technische gegevens

Afmetingen buitenzijde:

KRP-TS02. 552 mm (B) × 323 mm (H) × 350 mm (D)

PDK-TS33 550 mm (B) × 402 mm (H) × 349 mm (D)

PDK-TS33A.....552 mm (B) × 402 mm (H) × 350 mm (D)

Gewicht:

KRP-TS02. 2,5 kg

PDK-TS33 2,2 kg

PDK-TS33A.....2,7 kg

• Het is möglichk dat bovenstaande gegevens en de buitenzijde zonder voorafgaande berichtgeving ter verbetering van het product worden gewijzigd.

Afmetingen

Bij installmentie van de luidsprekers aan weerszijden

KRP-TS02

Eenheid: mm

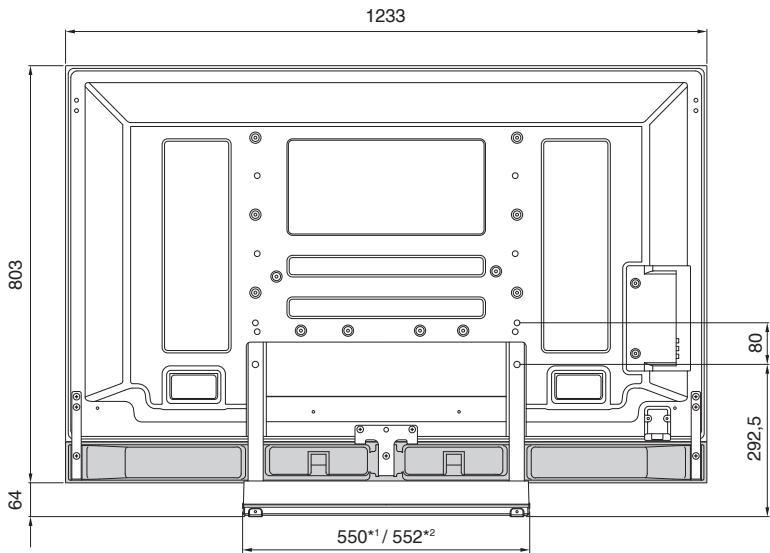

Bij installmentie van de luidspreker onder

PDK-TS33\*1

PDK-TS33A\*2

Eenheid: mm
