GEBRUIKSAANWIJZING PDK-TS30 PIONEER

• Hartelijk dank voor de aanschaf van dit product van Pioneer. Lees s.v.p. de gebruiksaanwijzing door voor informatie omtrent de juiste bediening van uw product. Bewaar de gebruiksaanwijzing zorgvuldig zodat u deze naderhand nogmaals kunt raadplegen. Installatie ¶ Raadpleeg uw dealer wanneer u problemen met de installatie ondervindt. ¶ Pioneer is niet aansprakelijk voor schade ontstaan tengevolge van onjuiste installatie, onjuist gebruik, wijzigingen of natuurrampen. BELANGRIJK BERICHT Neem het hieronder vermelde model- en serienummer van deze apparatuur over. Modelnr. Inhoud Waarschuwingen p. 32
• Controleren van de standaardonderdelen p. 33
• Montage van de tafelbladstaander p. 33
• Bevestiging van de lichtafschermkap (alleen PDK-TS30A) p. 34
• Bevestiging van de plasma-televisie p. 35
• Installatie van het apparaat op een rack enz p. 35
• Zo zorgt u ervoor dat de apparatuur niet omvalt p. 36
• Technische gegevens p. 36
• Afmetingen Waarschuwing Dit symbool waarschuwt voor gevaarlijk of onveilig gebruik waardoor lichamelijk letsel kan ontstaan of de apparatuur kan beschadigen. p. 37

Dit product is een tafelbladstaander die exclusief voor plasma-televisies (PDP-608ZD / PDP-608ZDA) van Pioneer is ontworpen. Indien dit model met een ander model wordt gebruikt kan dit tot instabiliteit leiden hetgeen letsel kan veroorzaken. Raadpleeg s.v.p. het verkooppunt waar u deze display heeft gekocht voor meer gegevens hierover. Het product mag niet op een andere dan volgens de aangegeven wijze worden geïnstalleerd of gewijzigd. Deze staander mag niet voor een andere dan de daarvoor bestemde plasma-televisie worden gebruikt; ook mogen er geen wijzigingen op worden aangebracht noch mag het voor andere doeleinden worden gebruikt. Serienr. Bewaar deze nummers voor later gebruik.

Waarschuwingen Plaats van installatie

• Kies een plaats die sterk genoeg is om het gewicht van de staander en de displays te kunnen dragen.
• Zorg ervoor dat de plaats van installatie vlak en stabiel is.
• Plaats het apparaat niet buiten, bij een warmwaterbron of nabij het strand.
• Plaats de standaard niet waar deze blootstaat aan trillen of schokken. Montage en installatie
• Monteer de tafelbladstaander overeenkomstig de montage-instructies en bevestig alle schroeven stevig op de aangegeven plaatsen. Onvoorziene ongevallen, zoals het breken of omvallen van de apparatuur, kunnen zich na installatie van de display voordoen wanneer de staander niet op de aangegeven wijze wordt geïnstalleerd.
• De display dient altijd door twee of meerdere mensen te worden geplaatst om er zeker van te zijn dat het apparaat op veilige wijze wordt geïnstalleerd.

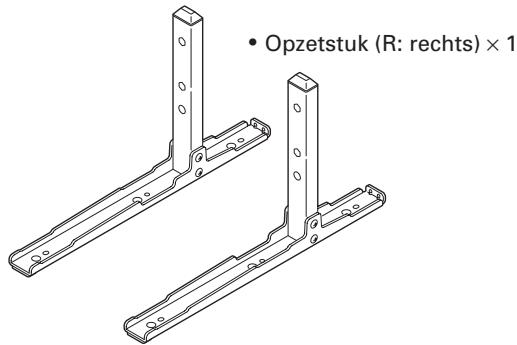

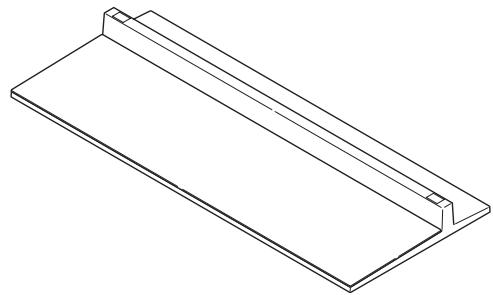

• Schakel de display en randapparatuur voorafgaande aan de installatie uit, en verwijder vervolgens het netsnoer van de netspanning. Ongelukken veroorzaakt door het omvallen van het product kunnen worden voorkomen wanneer de juiste maatregelen worden genomen (zie blz. 36). Controleren van de standaardonderdelen Controleer voorafgaande aan de montage en installatie of alle standaardonderdelen aanwezig zijn. Opzetstuk (L: links) × 1 Voetstuk × 1 Opzetstuk (R: rechts) × 1 Lichtafschermkap × 1 (Alleen PDK-TS30A) Schroeven 1 (M5 × 10 mm: zwart) × 6 Strips ter voorkoming Handleiding van omvallen × 4 (deze handleiding) × 1 Montageschroeven 2 Schroeven 3 (M6 × 20 mm: zwart) × 4 (M4 × 10 mm : zwart) × 4 Schroeven 1 (M5 × 10 mm: zwart) Wijze van montage

Keer het voetstuk om zodat de onderzijde naar boven wijst.

Voeg de opzetstukken in het voetstuk. Voeg het opzetstuk (R) in op de plaats met “R” aangeven en opzetstuk (L) op de plaats met “L” aangegeven.

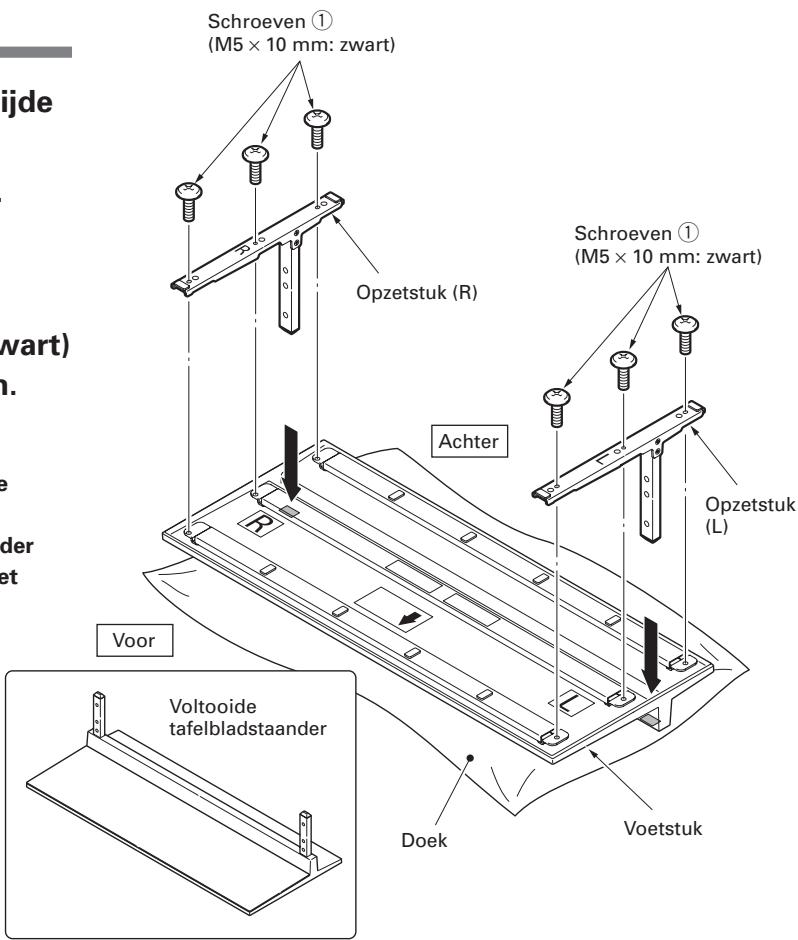

Nederlands Montage van de tafelbladstaander Schroeven 1 (M5 × 10 mm: zwart) Opzetstuk (R) Draai de schroeven 1 (M5 × 10 mm: zwart) aan om de opzetstukken vast te zetten. Achter Let op Plaats een zachte doek onder het voetstuk wanneer de staander wordt gemonteerd. Indien er voorafgaande aan de montage geen doek onder wordt neergelegd, kunnen er aan de bovenzijde van het voetstuk krassen ontstaan. Let goed op wanneer de opzetstukken (L) en (R) worden gemonteerd om ervoor te zorgen dat ze zich op de juiste plaats bevinden. Wanneer ze foutief worden gemonteerd kan dit de staander beschadigen. Opzetstuk (L) Voor Voltooide tafelbladstaander Doek Voetstuk

Bevestiging van de lichtafschermkap (Alleen PDK-TS30A) Dit element zorgt ervoor dat de kabels die aan de achterzijde van de plasma-televisie op het voetstuk zijn bevestigd geen licht weerkaatsen.

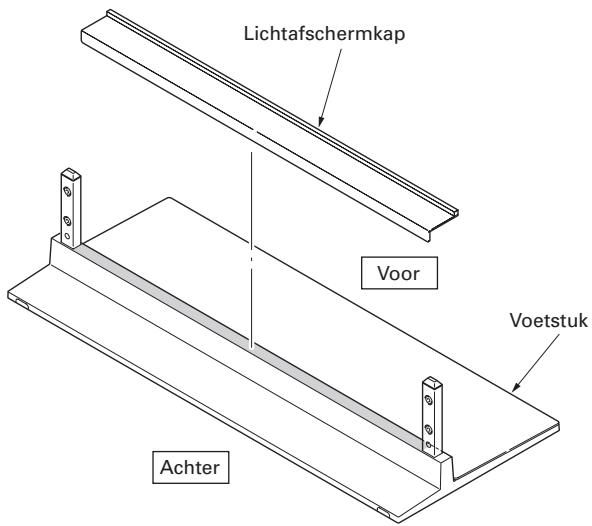

Let op Houd de uiteinden van de lichtafschermkap stevig vast en breng de kap met de dubbelzijdige hechtband op het voetstuk aan. Bevestig dit element nadat het voetstuk op een vlakke en stabiele ondergrond is vastgezet. Lichtafschermkap Voor Voor Voetstuk Achter Achter Let op Wijze van bevestiging

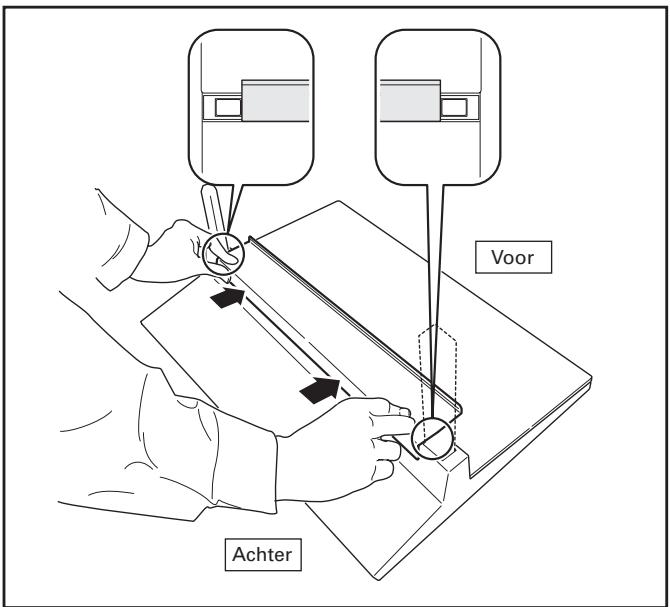

Verwijder de dubbelzijdige hechtband van de lichtafschermkap. Zorg ervoor dat de lichtafschermkap niet de invoeggaten voor het opzetstuk afdekt. Bevestig het stevig op zijn plaats zodat er geen gaten ontstaan (zie figuur onder). Indien dit wel het geval is, is het mogelijk dat de lichtafschermkap loslaat.

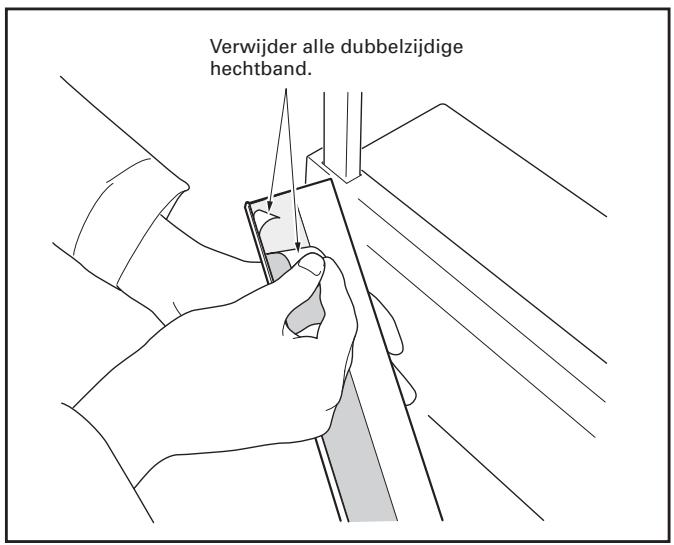

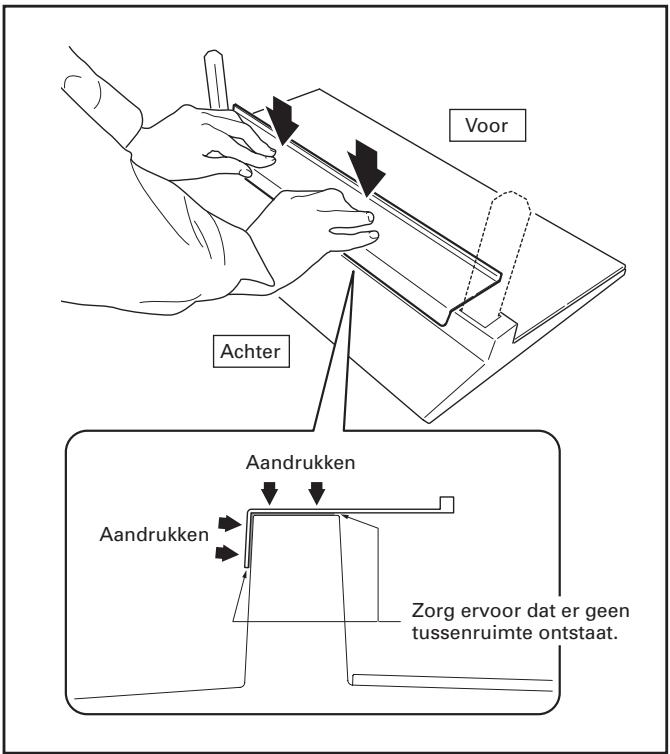

Bevestig de kap stevig op zijn plaats door hem van bovenaf aan te drukken. Verwijder alle dubbelzijdige hechtband. Voor Achter Aandrukken Aandrukken Zorg ervoor dat er geen tussenruimte ontstaat.

Bevestiging van de plasma-televisie

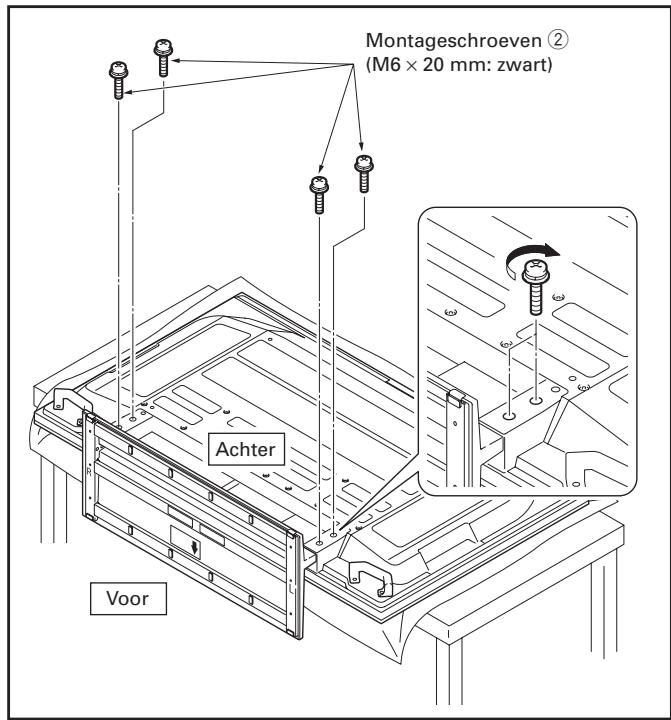

Waarschuwing Het gewicht van de plasma-televisie bedraagt ongeveer 55,5 kg, vanwege hun vlakke vorm zijn ze instabiel. Vanwege hun vlakke vorm zijn ze instabiel en zijn er tenminste twee mensen nodig voor de montage en installatie. Vastzetten van de plasma-televisie met montageschroeven 2 (M6 × 20 mm: zwart). Draai de schroeven stevig aan met de kruiskopschroevendraaier. Montageschroeven 2 (M6 × 20 mm: zwart) Let op Zorg ervoor dat de plasma-televisie op een vlakke en stabiele plaats wordt geïnstalleerd. Voeg de schroeven verticaal in de gaten en draai ze niet met meer kracht dan nodig vast. Plaats een doek of ander materiaal onder de display om krassen en beschadiging te voorkomen. Nadat de schroef handmatig twee- of driemaal enigszins is ingedraaid kan deze met een schroevendraaier worden vastgedraaid.

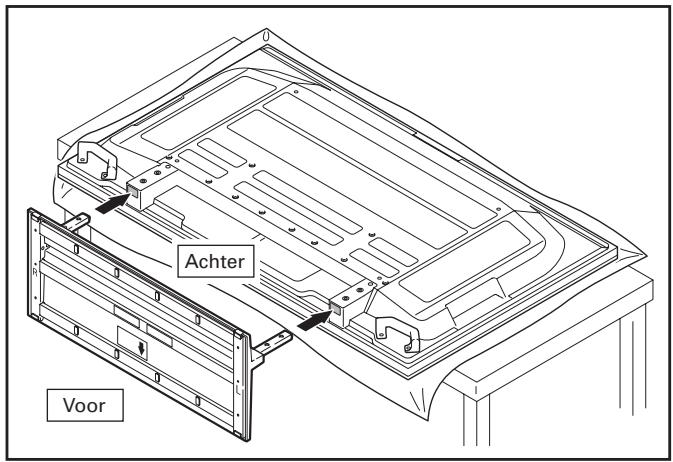

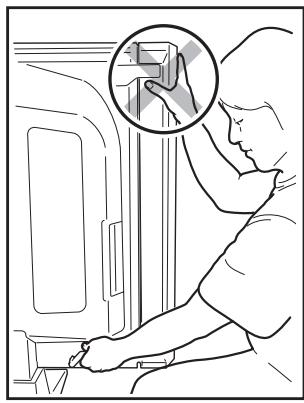

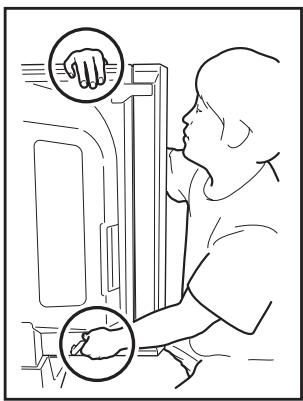

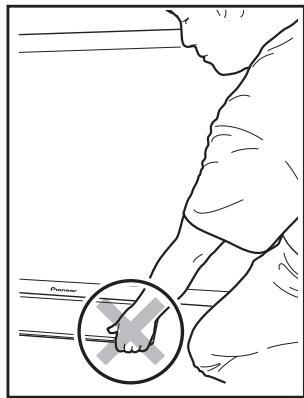

Bevestiging van de plasma-televisie op de tafelbladstaander. Leg de plasma-televisie vlak neer. Lijn de steunen van de staander op met de gleuven voor de staander in de plasma-televisie, en voeg de steunen geleidelijk horizontaal in. Zorg ervoor dat de steunen van de staander uitsluitend in aanraking komen met de gleuven voor de staander in de plasma-televisie, omdat de achterzijde of de eindklemmen van de display anders bekrast of beschadigd kunnen raken. Achter Voor Let op Nederlands Zet de plasma-televisie rechtop nadat de staander is geïnstalleerd. Achter Voor Let op Zorg ervoor dat de plasma-televisie niet wordt bekrast of beschadigd wanneer hij wordt neergelegd. Installatie van het apparaat op een rack enz. Waarschuwing Houd de plasma-televisie bij de hendels en aan de bovenzijde vast. Houd de plasma-televisie niet bij de luidsprekers vast. Houd de plasma-televisie niet bij de staander vast. Zorg ervoor dat de plasmatelevisie door twee of meer mensen wordt vastgehouden wanneer deze op een rek etc. wordt geïnstalleerd. Houd de plasma-televisie niet bij de luidsprekers of de staander vast, omdat het product anders beschadigd kan raken.

Zo zorgt u ervoor dat de apparatuur niet omvalt Zorg ervoor nadat de staander is geïnstalleerd, dat de apparatuur niet omvalt. Zet de plasma-televisie zowel aan het rek als aan het wandoppervlak vast. Stabiliteit op de tafel Gebruik van een muur voor stabiliteit Zet de plasma-televisie vast met de schroeven 3 (M4 × 10 mm: zwart) en de strips ter voorkoming van omvallen zoals in de figuur aangegeven. Zet de rekken etc. vast met in de winkel verkrijgbare schroeven.

Bevestig de bouten (haken) aan de plasma-televisie om omvallen te voorkomen.

Gebruik stevige snoeren om de display op de juiste wijze stabiliteit te geven, en deze stevig aan een muur, zuil of ander stevig element te bevestigen. 4 mm Dit dient op dezelfde wijze aan de linker- en rechterzijde van de display te worden gedaan. Min. 20 mm Let op Gebruik haken, snoeren en appendages die in de winkel verkrijgbaar zijn. Aanbevolen schroefhaak: Nominale diameter M8 Lengte 12 mm tot 15 mm

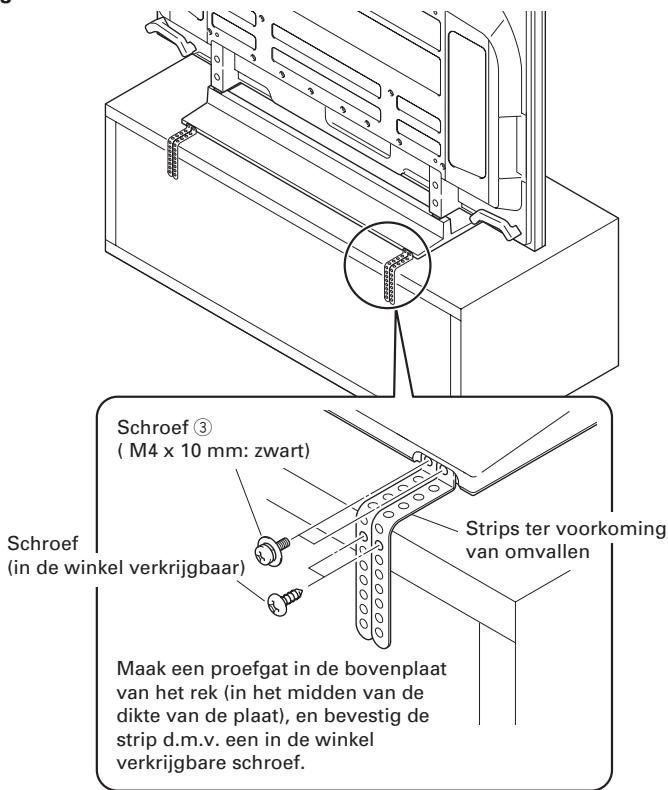

• Voor het stabiel plaatsen van de apparatuur op een tafel, moeten schroeven met een nominale diameter van 4 mm en een lengte van minimaal 20 mm worden gebruikt. 8 mm tot 15 mm Let op 12 mm tot 15 mm 1 schroefhaak 2 Snoer Montagestuk Schroef 3 ( M4 x 10 mm: zwart) Schroef (in de winkel verkrijgbaar) Strips ter voorkoming van omvallen Maak een proefgat in de bovenplaat van het rek (in het midden van de dikte van de plaat), en bevestig de strip d.m.v. een in de winkel verkrijgbare schroef. Technische gegevens Afmetingen buitenzijde: PDK-TS30 p. 920
• mm (B) × 222,4 mm (H) × 380 mm (D) PDK-TS30A p. 922
• mm (B) × 222,4 mm (H) × 381 mm (D) Gewicht: PDK-TS30 p. 5
• ,7 kg PDK-TS30A ,8 kg p. 6

• Het is mogelijk dat bovenstaande gegevens en de buitenzijde zonder voorafgaande berichtgeving ter verbetering van het product worden gewijzigd.

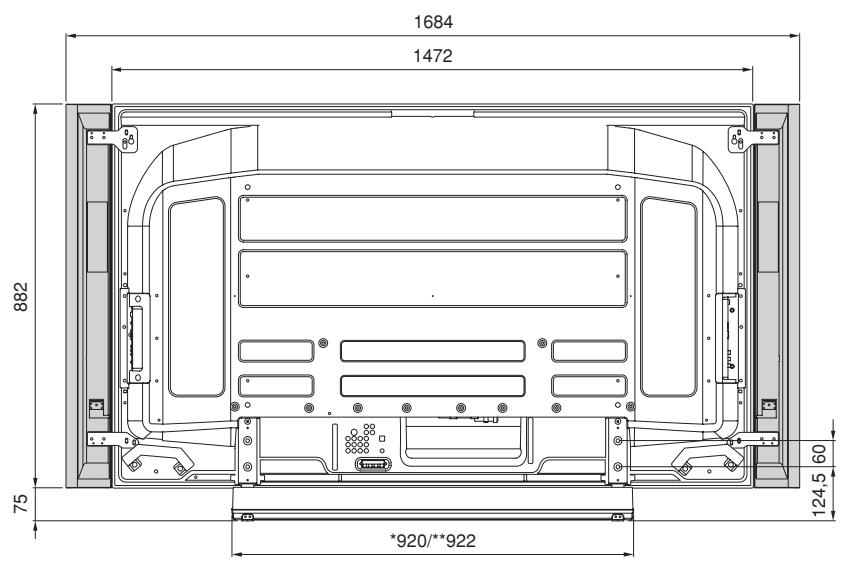

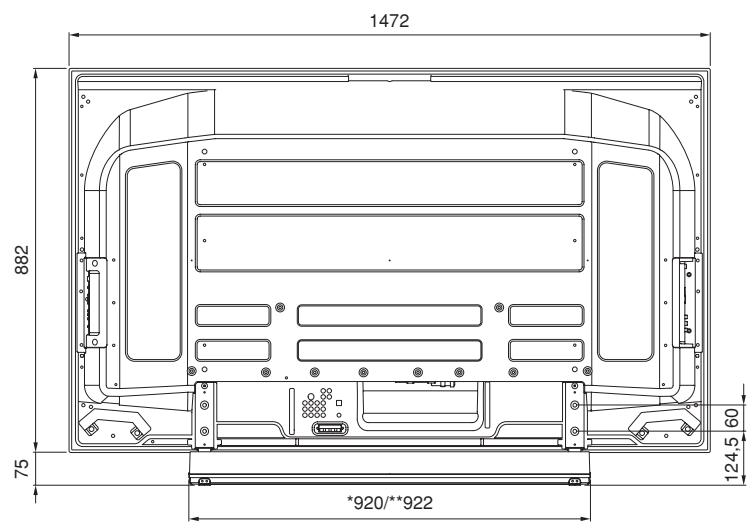

Afmetingen Bij installatie van de luidsprekers aan weerszijden Eenheid: mm

*920/**922 *380/**381 Uitgegeven door Pioneer Corporation. Copyright © 2007 Pioneer Corporation. Alle rechten voorbehouden.
