Producttype	Tafelvoet voor plasma televisie
Merk	Pioneer
Model	PDK-TS30A
Compatibiliteit	Pioneer PDP-608ZD / PDP-608ZDA plasma televisies
Afmetingen (B x H x D)	922 mm x 222,4 mm x 381 mm
Gewicht	6,8 kg
Kleur	Zwart (schatting op basis van zwarte schroeven)
Materialen	Metaal, kunststof
Inhoud van de verpakking	Tafelafdekking, steunkolommen (L/R), antivalbanden (x4), montageschroeven, verblindingsscherm (PDK-TS30A), gebruiksaanwijzing
Belangrijkste functies	Stabiele ondersteuning voor plasma televisie, kabelbeheer met verblindingsscherm, valpreventie
Installatie	Vereist twee personen, montage op een vlak en stabiel oppervlak, bevestiging van kolommen en schroeven
Veiligheid	Stevig vastzetten om vallen te voorkomen, gebruik antivalbanden en muurbevestiging aanbevolen
Onderhoud	Reinigen met een zachte, droge doek, vermijd schurende producten
Repareerbaarheid	Reserveonderdelen niet gespecificeerd, neem contact op met de verkoper voor hulp
Garantie	Niet gespecificeerd, raadpleeg de voorwaarden van de verkoper

Veelgestelde vragen - PDK-TS30A PIONEER

Welke televisies zijn compatibel met de PDK-TS30A standaard?

De PDK-TS30A standaard is uitsluitend ontworpen voor Pioneer PDP-608ZD en PDP-608ZDA plasma televisies. Gebruik met andere modellen kan instabiliteit veroorzaken.

Moet ik de standaard aan de muur bevestigen voor extra veiligheid?

Ja, het wordt sterk aanbevolen om de televisie aan de muur te bevestigen met stevige kabels en haken (niet meegeleverd) om valrisico te voorkomen, vooral bij aardbevingen.

Hoeveel personen zijn nodig om de standaard te installeren?

De installatie moet altijd door ten minste twee personen worden uitgevoerd vanwege het gewicht van de televisie (ongeveer 55,5 kg) en de delicate hantering.

Wat zijn de afmetingen en het gewicht van de standaard?

De afmetingen van de PDK-TS30A zijn 922 mm (breedte) x 222,4 mm (hoogte) x 381 mm (diepte) en het gewicht is 6,8 kg.

Hoe installeer ik het meegeleverde verblindingsscherm?

Het verblindingsscherm dient om de kabels aan de achterkant van de televisie te verbergen. Verwijder de dubbelzijdige plakband, plaats het zonder de inbrenggaten te overschrijden en druk stevig aan om het te bevestigen.

Wat te doen bij ontbrekende schroeven?

Controleer de lijst met meegeleverde onderdelen in de handleiding. Als er schroeven ontbreken, neem dan contact op met uw verkoper. Gebruik geen niet-gespecificeerde schroeven, omdat dit de veiligheid in gevaar kan brengen.

Kan ik deze standaard gebruiken voor een televisie van een ander merk?

Nee, deze standaard is speciaal ontworpen voor de genoemde Pioneer plasma televisies. Gebruik met andere merken of modellen wordt niet aanbevolen vanwege stabiliteit en veiligheid.

Hoe maak ik de standaard schoon?

Gebruik een zachte, droge doek om stof te verwijderen. Vermijd chemische of schurende producten die de afwerking kunnen beschadigen.

Wordt de standaard geleverd met montage-instructies?

Ja, een gedetailleerde gebruiksaanwijzing is in de verpakking inbegrepen. Het beschrijft stap voor stap de montage, installatie en veiligheidsvoorschriften.

Kan ik de antivalbanden op elk type meubel gebruiken?

Ja, maar het wordt aanbevolen om ze op een stevig en vlak oppervlak te bevestigen. Voor optimale stabiliteit combineert u de banden met een muurbevestiging met behulp van geschikte schroeven (niet meegeleverd).

GEBRUIKSAANWIJZING PDK-TS30A PIONEER

Hartelijk dank voor de aanschaf van dit product van Pioneer.

Lees s.v.p. de gebruiksanaanjwijing door voor informatie omtrent de juiste bediening van uw product.

Bewaar de gebruiksaanwijzing zorgvuldig zodat u deze naderhand nogmaals sunt raadplegen.

Installatie

• Raadpleeg uw dealer wonneer u problemen met de installmentie ondervindt.
• Pioneer is Niet aansprakelijk voor schade ontstaan tengevolge van onjuiste installmentie, onjuist gebruik, wijzigingen of naturuarrampen.

BELANGRIJK BERICHT

Neem het hieronder vermelde model- en seriENUMmer van deze apparatuur over.

Modelnr.

Serienr.

Bewaar deze nummers voor later gebruik.

Inhoud

Waarschuwingen 32

Controleren van de standaardonderdelen 33

Montage van de tafelbladstaander 33

Bevestiging van de lichtafschemkap

Installatie van het apparaat op een rack enz.....35

Zozorgt u ervoor dat de apparatuur

nietomvalt 36

Technische gegevens

Afmetingen 37

Waarschuwing

Dit symbolism waarschuwt voor gevaarlijk of onveilig gebruik waardoor lichamelijk letsel kan ontstaan of de apparatuur kan beschadigen.

Waarschuwingen

Dit product is een tafelbladstaander die exclusief voor plasma-televisions (PDP-608ZD / PDP-608ZDA) van Pioneer is ontworpen.

Indien dit model met een ander model worden gebruikt kan dit tot instabilititeit leiden hetgeen letsel kan veroorzaken.

Raadpleeg s.v.p. het verkooppunt waar u deze display heeft gekocht voor meer gegevens hierover.

Het product mag Niet op een andere dan volgens de aangegeven wijze worden geinstalleerd of gewijzigd.

Deze staander mag Niet voor een andere dan de waarvoortebestemde plasma-televisione worden gezruikt; ook mogen ergeen wijzigingen op worden aangebracht noch mag het voor andere doeleinden worden gezruikt.

Plaats van installmentie

• Kies een plaatst die sterk genoeg is om het gewicht van de staander en de displays te konnen dragen.
• Zorg ervoor dat deplaats van installmentie vlak en stabel is.
• Plaats het apparaat Niet buiten, bij een warmwaterbron of nabij het strand.
• Plaats de standardiet waar deze bloatstaat aan trillen of schokken.

• Monteer de tafelbladstaander overeenkomstig de montage-instructies en bevestig alle schroeven stevig op de aangegeven plaatsen.
  Onvoorziene ongevalten, Zoals het breken of omvallen van de apparatuur, hunnen zich na installmentie van de display voordoen wanner de staander Niet op de aangegeven wijze worden geinstalleerd.
• De display dient algid door twee of meerdere mensen te worden geplaatst om er zeker van te+zijn dat het apparaat op veilige wijze worden geinstalleerd.
• Schakel de display en randapparatuur voorafgaande aan de installmenteuit, en verwijder verrolgens het netsnoer van de netspanning.

Ongelukken veroorzaakt door het omvallen van het product hunnen worden voorkomen wanner de juiste maatregelen worden genomen (zie blz. 36).

Controleren van de standaardonderdelen

Controleer voorafgaande aan de montage en installmentie of alle standaardonderdelen aanwezig zijn.

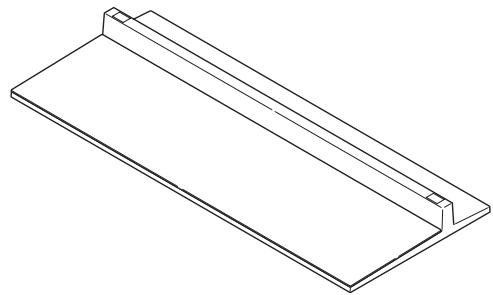

- Voetstuk × 1

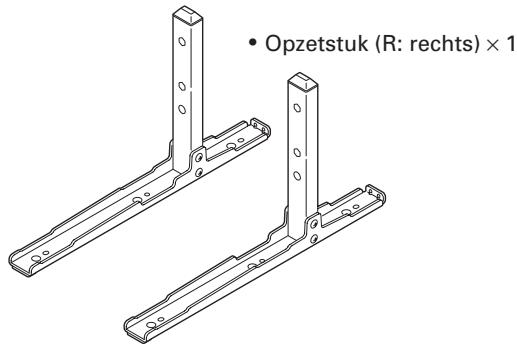

- Opzetstuk (L: links) × 1

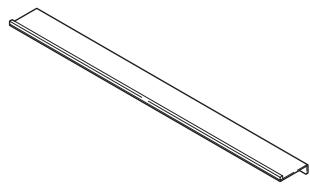

- Lichtafschemmkap × 1 (Alleen PDK-TS30A)

- Strips ter voorkoming van omvallen × 4

- Handleiding (deze handleiding) × 1

- Schroeven ① (M5 × 10 mm: zwart) × 6

Montageschroeven ② (M6x20mm:zwart)X4

- Schroeven ③ (M4 × 10 mm : zwart) × 4

Montage van de tafelbladstaander

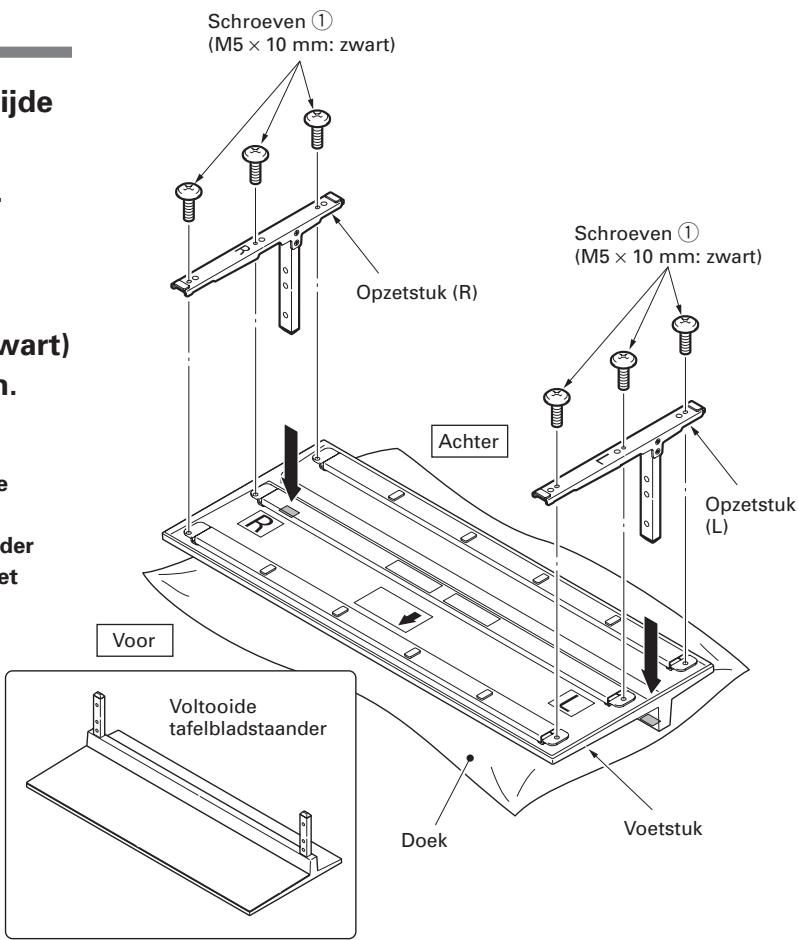

Wijze van montage

1 Keer het voetstuk om zodate de onderzijde maar boven wijst.
2 Voeg de opzetstukken in het voetstuk.

Voeg het opzetstuk (R) in op deplaats met "R" aangeven en opzetstuk (L) op deplaats met "L" aangegeven.

3 Draai de schroeven ① (M5 × 10 mm: zwart) aan om de opzetstukken vast te zetten.

Let op

• Plaats een zachte doek onder het voetstuk wanner de staander worden gemonteerd.
  Indien er voorafgaande aan de montage geen doek onder worden neergelegd, hunnen er aan de bovenzijde van het voetstuk krassen ontstaan.
• Let goed op wanner de opzetstukken (L) en (R) worden gemonteerd om ervoor te zorgen dat ze zich op de juisteplaats bevinden. Wanner ze fout worden gemonteerd kan dit de staander beschadigen.

Bevestiging van de lichtafschemkap (Alleen PDK-TS30A)

Dit element zorgt ervoor dat de kabels die aan dechterzijde van de plasma-television op het voetstuk zijn bevestigd geen Licht weerkaatsen.

Let op

Bevestig dit element nadat het voetstuk op een vlakke en stabiele ondergrond is vastbezet.

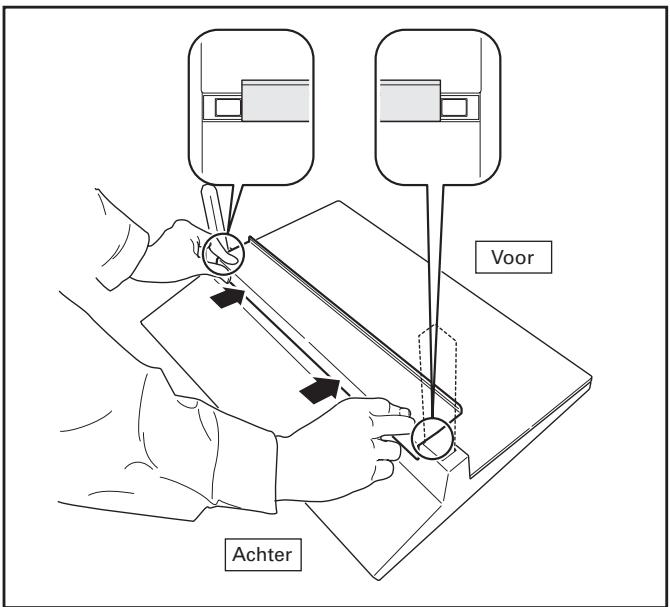

Wijze van bevestiging

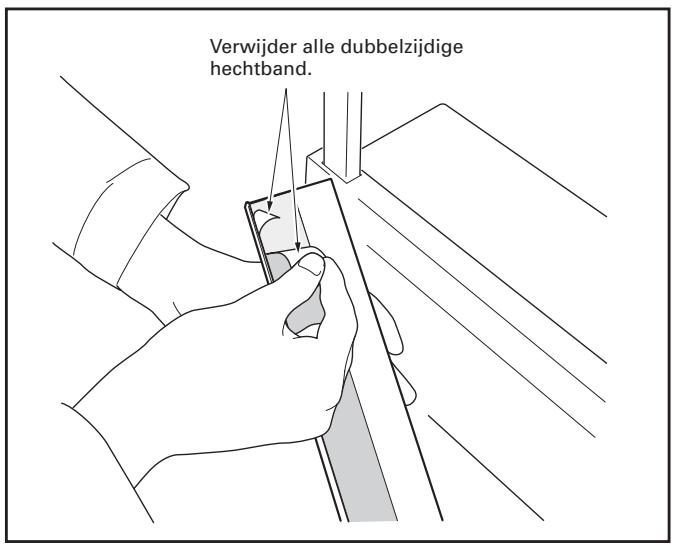

1 Verwijder de dubbelzijdige hechtband van de lichtafschemkap.

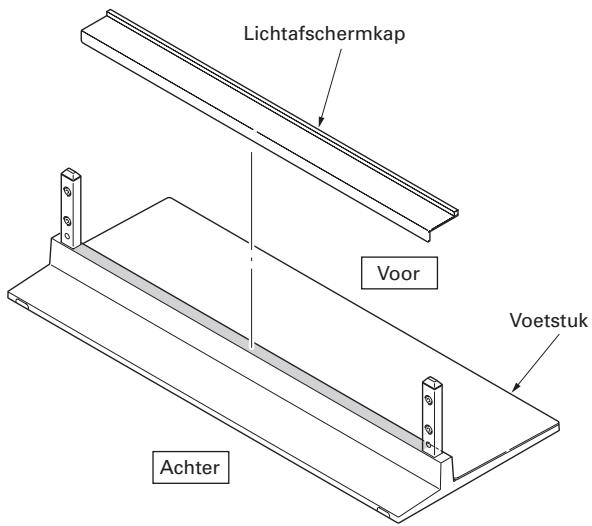

2 Houd de uiteinden van de lichtafschemkap stevig vast en breng de kap met de dubbelzijdige hechtband op het voetstuk aan.

Let op

• Zorg ervoor dat de lichtafschermkap Niet de invoeggaten voor het opzetstuk afdekt.

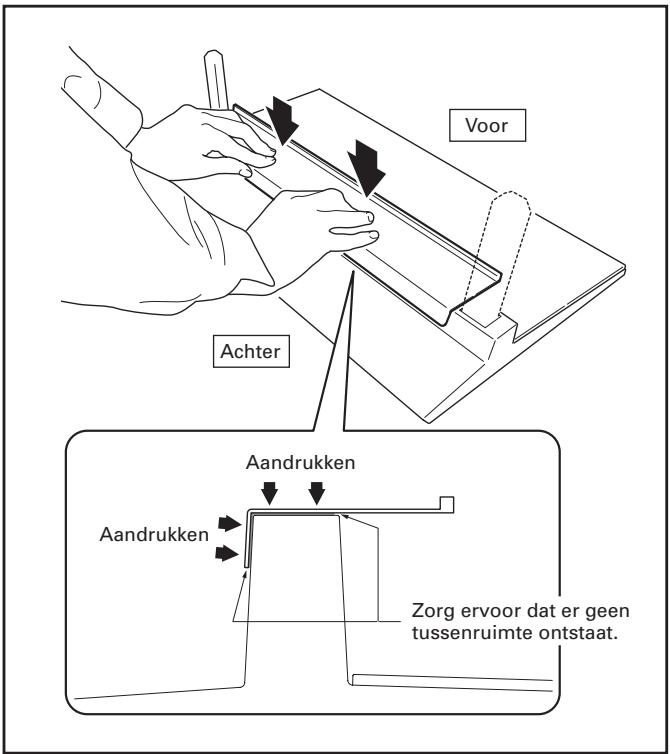

• Bevestig het stevig op+zijn plaats zodate er geen gaten ontstaan (zie figuur onder).Indien dit wel het geval is, is het möglichk dat de lichtafschemkap loslaat.

3 Bevestig de kap stevig op+zijn plaats door hem van bovenaf aan te drukken.

Bevestiging van de plasma-televisione

Waarschuwing

Het gewicht van de plasma-televisionie bedraagt onceveer 55,5kg , vanwege hun vlakke vom zich ze instabiel. Vanwege hun vlakke vom zich ze instabiel en zich er tenminste tweemßen nodig voor de montage en installmentie.

Let op

• Zorg ervoor dat de plasma-televisione op een vlakke en stabiele plaatswordt geinstalleerd.
• Voeg de schroeven verticaal in de gaten en draai ze Niet met meer kracht dan nodig vast.
• Plaats een doek of ander materiaal onder de display om krassen en beschadiging te voorkomen.
• Nadat de schroef handmatig twee- of driemaal enigszins is ingedraaid kan deze met een schroevendraaier worden vastgedraaid.

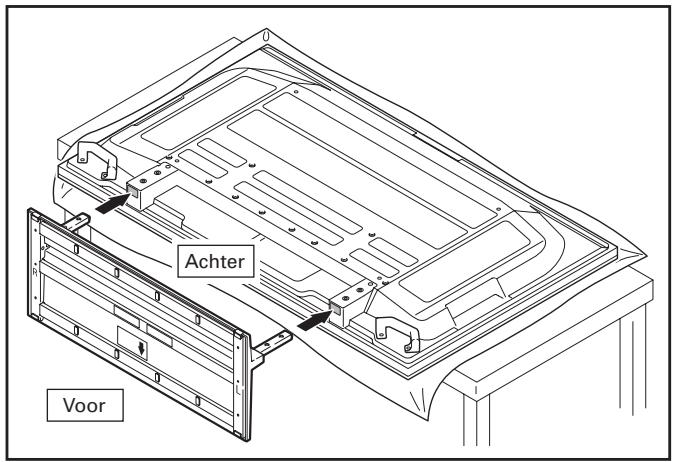

1 Bevestiging van de plasma-televisione op de tafelbladstaander.

Leg de plasma-televisione vlak neer. Lijn de steunen van de staander op met de gleuven voor de staander in de plasma-televisionie, en voeg de steunen geleidelijk horizontaal in. Zorg ervoor dat de steunen van de staander uitsluitend in aanraking komen met de gleuven voor de staander in de plasma-televisionie, odomat dechterzijde of de eindhovennen van de display anders bekrant of beschadigd+kennen raken.

Let op

Zorg ervoor dat de plasma-televisionie Niet wordenbekrast of beschadigd wonneer hij wordenneergelegd.

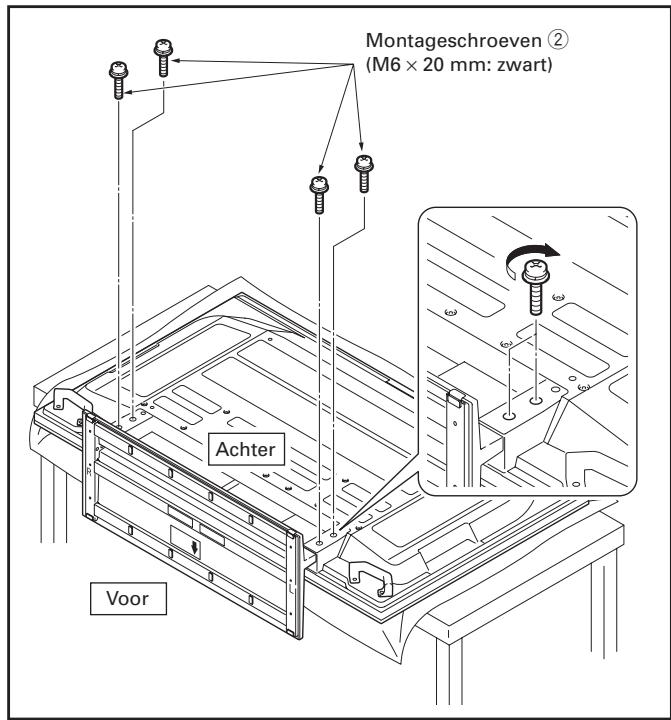

2 Vastzetten van de plasma-television met montageschroeven ② (M6×20 mm: zwart).

Draai de schroeven stevig aan met de kruiskopschroevendraaier.

Let op

Zet de plasma-televisione rechtop nadat de staander is geinstalleerd.

Installatie van het apparaat op een rack enz.

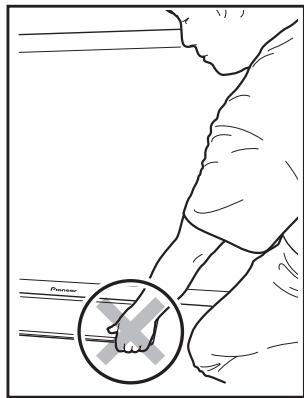

Waarschuwing

• Zorg ervoor dat de plasmatelevisie door twee of meer mensen worden vastgehonden wanner们都 op een rek etc. worden geinstalleer.
• Houd de plasma-televisionie nied bij de luidsprekers of de staander vast, odomat het product anders beschadigd kan raken.

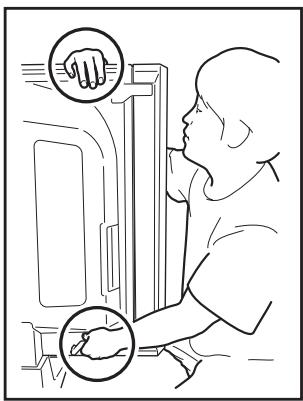

Houd de plasma-televisione bij de hendels en aan de bovenzijde vast.

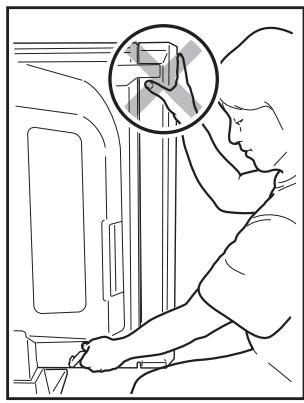

Houd de plasma-television Niet bij de luidsprekers vast.

Houd de plasma-television nicht bij de staander vast.

Zo zorgt u ervoor dat de apparatuur nicht omvalt

• Zorg ervoor nadat de staander is geinstalleerd, dat de apparatuur Niet omvalt.
• Zet de plasma-televisione zowel aan het rek als aan het wandopervlak vast.

Stabilititeit op de tafel

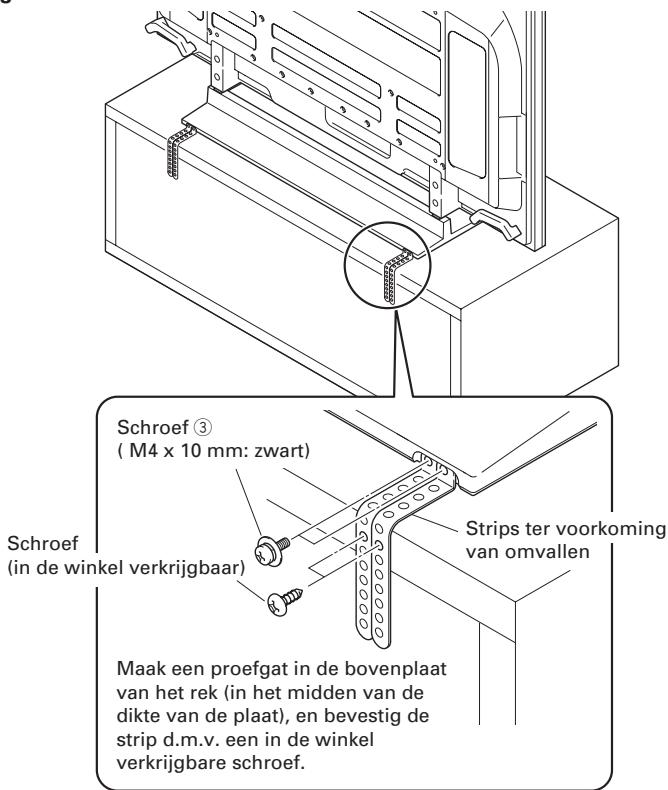

Zet de plasma-televisionie vast met de schroeven ③ (M4 x 10 mm: zwart) en de strips ter Voorkoming van omvallen zoals in de figuur aangegeven. Zet de rekken etc. vast met in de winkel verkrijgbare schroeven.

Let op

Voor het stabelplaatsen van de apparatuur op een tafel,要去 schroeven met een nominale diameter van 4mm en een lenghte van minimaal 20~mm worden gebruikt.

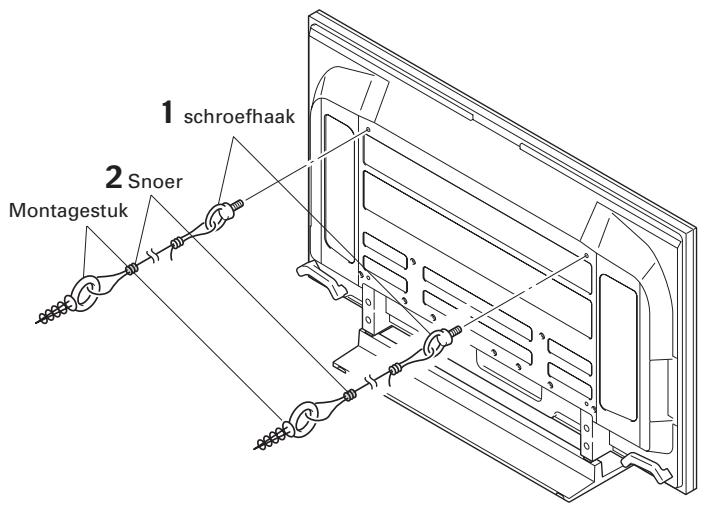

Gebruik van een muur voor stabiliteit

1 Bevestig de bouten (haken) aan de plasma-televisione om omvallen te voorkomen.
2 Gebruik stevige snoeren om de display op de juiste wijze stabiliteit te geben, en deze stevig aan een muur,zoil of ander stevig element te bevestigen.

Dit dient opdezelfde wijze aan de linker-enrechtzerijde van de display te worden gedaan.

Let op

Gebruik haken, snoeren en appendages die in de winkel verkrijgbaar zich.

Aanbevolen schroefhaak:

Nominale diameter M8

Lenght 12mm tot 15mm

12 mm tot 15 mm

Technische gegevens

Afmetingen buitenzijde:

PDK-TS30 920 mm (B) × 222,4 mm (H) × 380 mm (D)

PDK-TS30A 922 mm (B) × 222,4 mm (H) × 381 mm (D)

Gewicht:

PDK-TS30 5,7 kg

PDK-TS30A 6,8 kg

• Het is möglichk dat bovenstaande gegevens en de buitenzijde zonder voorafgaande berichtgeving ter verbetering van het product worden gewijzigd.

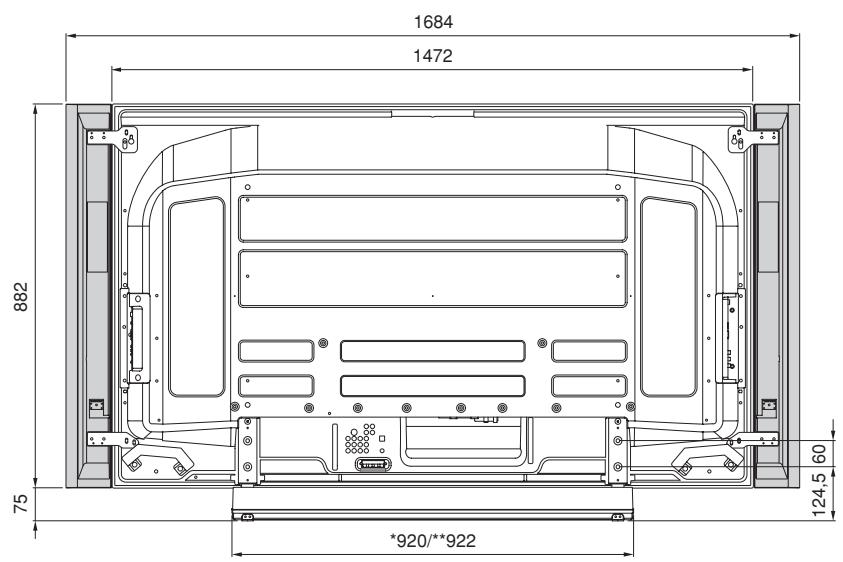

Bij installmentie van de luidsprekers aan weerszijden

Eenheid: mm

• PDK-TS30 ** PDK-TS30A

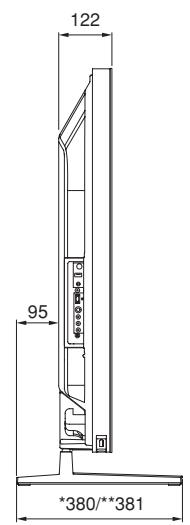

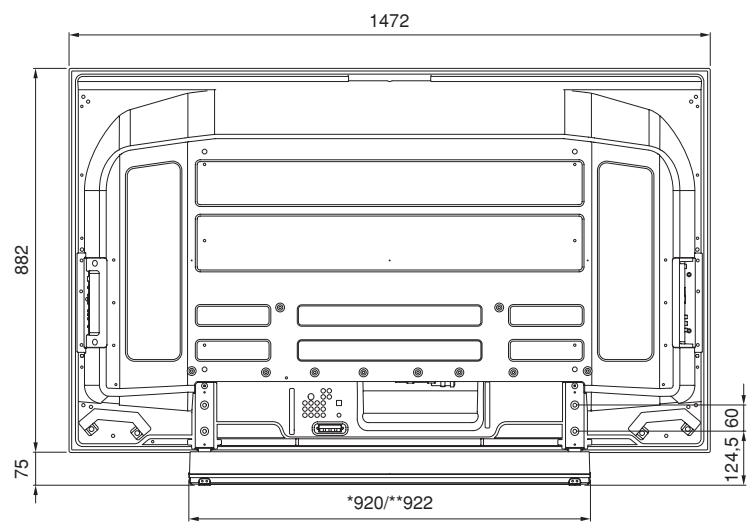

Zonder luidsprekers

Eenheid: mm

• PDK-TS30 ** PDK-TS30A
