MODE D'EMPLOI PDK-TS30A PIONEER

• (6 )
• When placing this unit, ensure that it is firmly secured to reduce the risk of it falling and causing injury. (see page 12)
• Lorsque vous installez ce produit, veillez à le fixer solidement afin d'éviter toute chute. Il risquerait de provoquer des blessures. (voir page 18)

Nous vous remercions d'avoir choisi un produit Pioneer. Veuillez lire attentivement ce mode d'emploi pour savoir comment utiliser votre support correctement et en toute sécurité. Nous vous conseillons de conserver soigneusement ce mode d'emploi à portée de main et dans un endroit sûr afin de pouvoir vous y référer le cas échéant.

Installation

• En cas de difficultés, veuillez consulter votre revendeur.
• Pioneer ne saurait être retenu responsable d'aucun dommage résultant d'une installation ou d'une utilisation incorrecte de ce produit, de sa modification ou encore de catastrophes naturelles.

AVIS important

Veuillez prendre note du numéro du modèle et du numéro de série de cet équipement ci-dessous.

N° du modèle.

N° de série.

Conservez ces numéros pour pouvoir les utiliser ultérieurement.

Table des matières

Attention 14

Vérification des pièces fournies 15

Assemblage du support 15

Mise en place de l'écran occultant

(PDK-TS30A uniquement) 16

Installe le téléviseur plasma 17

Installation du produit sur une étagère, etc. 17

Prévenir toute chute de l'équipement 18

Caractéristiques techniques 18

Schéma de dimensions 19

Attention

Ce symbole indique un danger ou une pratique dangereuse susceptible de provoquer des dommages corporels ou matériels.

Attention a

Ce produit est un pied de table conçu exclusivement pour les téléviseurs plasma Pioneer (PDP-608ZD / PDP-608ZDA). L'utilisation de ce produit avec un autre modèle peut être à l'origine d'un manque de stabilité pouvant provoquer une blessure. Pour de plus amples informations, veuillez contacter le magasin où vous avez acheté votre écran.

Ne procédez en aucun cas à installer ou à modifier le produit autrement qu'en suivant les indications fournies. N'utilisez pas ce pied de table pour un téléviseur plasma qui ne figure pas parmi ceux qui sont spécifiés et ne l'utilisez pas à d'autres fins.

Lieu d'installation

• Sélectionnez un emplacement assez solide pour supporter le poids du support et de l'écran. Assurez-vous de placer le produit à un emplacement stable et plat.
• N'installez pas le support à l'extérieur, à proximité d'une source thermale ou sur une plage.
• N'installez pas le support à un endroit où il pourrait être soumis à des chocs ou à des vibrations.

Montage et installation

• Montez le support en suivant les instructions et vissez solidement toutes les vis aux endroits prévus à cet effet. Des accidents ont été constatés (casse, chute du matériel, etc.) suite à l'installation de l'écran parce que le support n'avait pas été installé conformément aux instructions.
• Pour une bonne installation, l'écran doit toujours être installé par au moins deux personnes.
• Avant de procéder à l'installation, mettez l'écran ainsi que les équipements périphériques hors tension en coupant l'alimentation, puis retirez la prise du câble d'alimentation de la prise murale.

Prévenez les accidents causés par la chute du produit en prenant des mesures fiables visant à éviter toute chute (voir page 18).

Vérification des pièces fournies

Veuillez vous assurer que vous possédez bien toutes les pièces nécessaires avant de procéder au montage et à l'installation du support.

- Couverture de table × 1

- Colonne de support (L: gauche) × 1 - Colonne de support (R: droit) × 1

- Bandes anti-chute × 4 Mode d'emploi (cedocument) × 1 - Vis d'installation ② (M6× 20mm : noire )× 4

- Vis ① (M5× 10mm: noire)× 6

- Vis ③

(M4× 10mm : noire )× 4

Procédure de montage

1 Tournez le support de couverture de table de façon à ce que le dessous regarde vers le haut. 2 Insérez les colonnes de support dans le support de couverture de table.

Insérez la colonne de support (R) dans le côté marqué « R » et la colonne de support (L) dans le côté marqué « L ».

Serrrez les vis ① (M5×10 mm : noire) afin de stabiliser les colonnes de support.

Remarque

• Avant de monter le support, glissez un drap doux sous la couverture de table. Sans ce drap, vous risqueriez d'érafler la surface de la couverture de table.
• Procédez avec précaution lorsque vous installez les colonnes de support (L) et (R) de façon à vous assurer qu'elles sont dans la bonne position. Si vous vous trompez en les installant, cela risquerait d'endommager le pied.

Vis ① (M5 x 10 mm : noire)

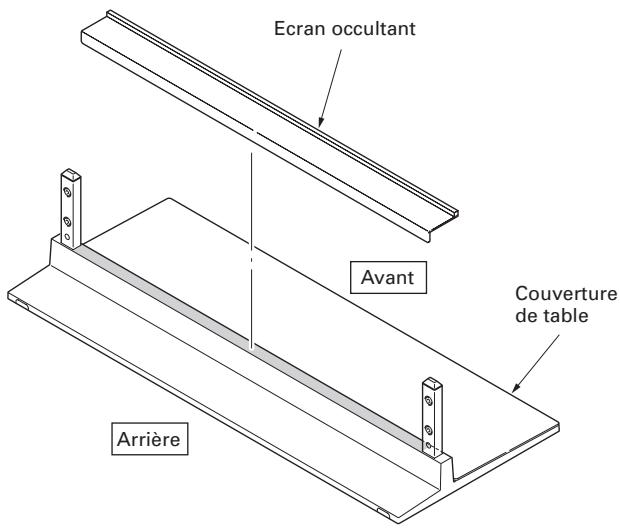

Mise en place de l'écran occultant (PDK-TS30A uniquement)

Cette pièce sert à empêcher la réflexion des câbles branchés à l'arrière du téléviseur plasma sur la couverture de table.

Remarque

Installez-le une fois que vous avez fixé la couverture de table sur une surface plane et stable.

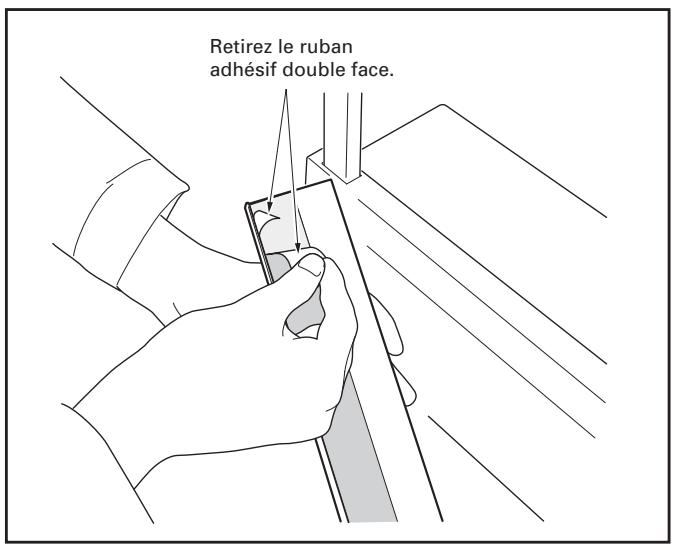

1 Retirez le ruban adhésif double face qui se trouve sur l'écran occultant.

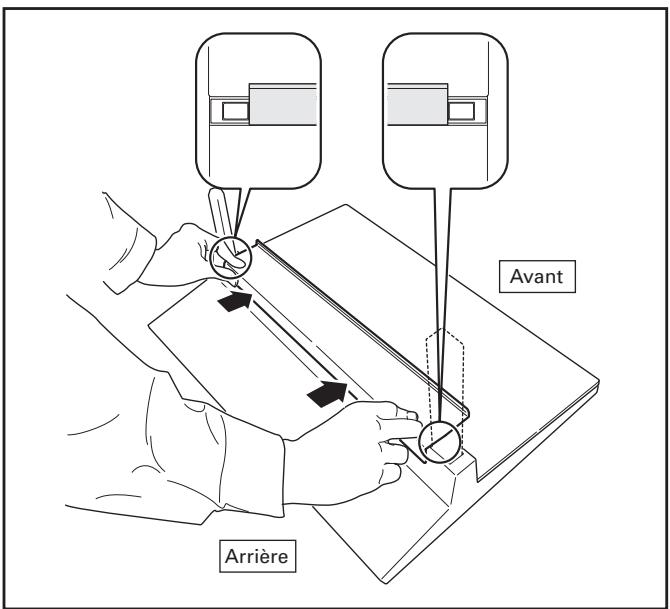

2 Tout en tenant fermement les extrémités de l’écran occultant, mettez-le en place à l’aide du ruban adhésif double face.

Remarque

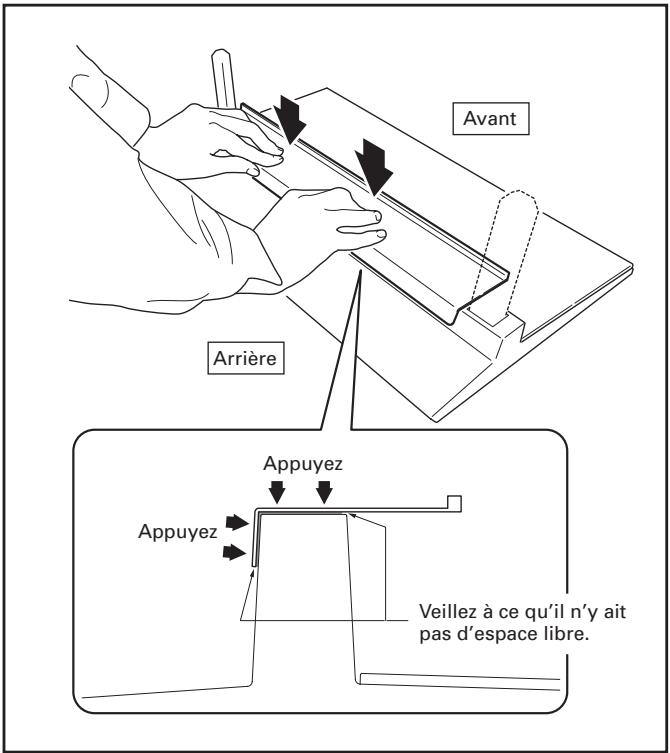

Veillez à ce que l'écran occultant ne déborde pas sur les trous d'insertion. - Mettez-le en place de façon à ce qu'il n'y ait pas d'espace libre (cf. schéma ci-dessous). S'il y avait un espace libre, l'écran pourrait se décoller.

Fixez-le en appuyant sur le dessus.

Attention

Un téléviseur plasma pèse environ 55,5 kg. La largeur de ce type d'écran étant limitée, ils ne sont pas stables. Par conséquent, ils doivent toujours être assemblés et installés par deux personnes à la fois.

Remarque

• Veillez à installer votre téléviseur sur une surface plane et stable.
• Insérez les vis dans les trous verticalement et ne les serrez pas plus que nécessaire.
• Placez un drap ou autre chose sous l’écran pour éviter de l’érafler ou de l’endommager.
• Apportez avoir donné deux ou trois tours de vis à la main, serrez les vis complètement à l'aide d'un tournevis.

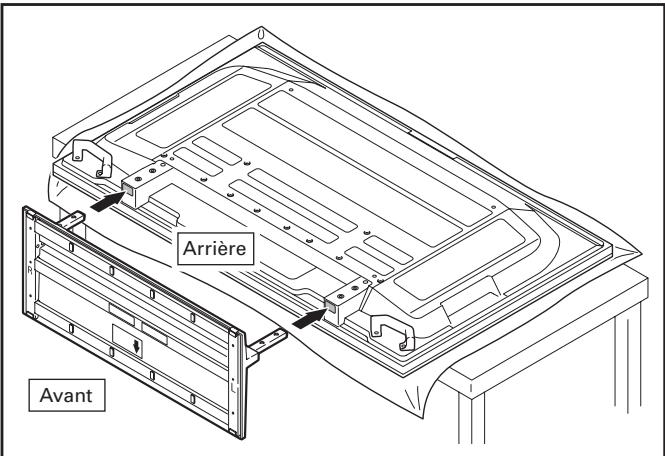

Fixer le téléviseur plasma sur le pied.

Couchez le téléviseur plasma. Alignez les supports du pied sur les encoches du téléviseur prévues pour recevoir le pied, et insérez lentement les supports à l'horizontal dans les encoches.

Veillez à ce que les supports du pied ne soient en contact avec rien d'autre que les encoches du téléviseur plasma, cela risquerait de provoquer des éraflures ou une déformation de la face arrière du téléviseur ou des bornes.

Remarque

Veillez à ne pas érafler ou endommager le téléviseur plasma en le couchant.

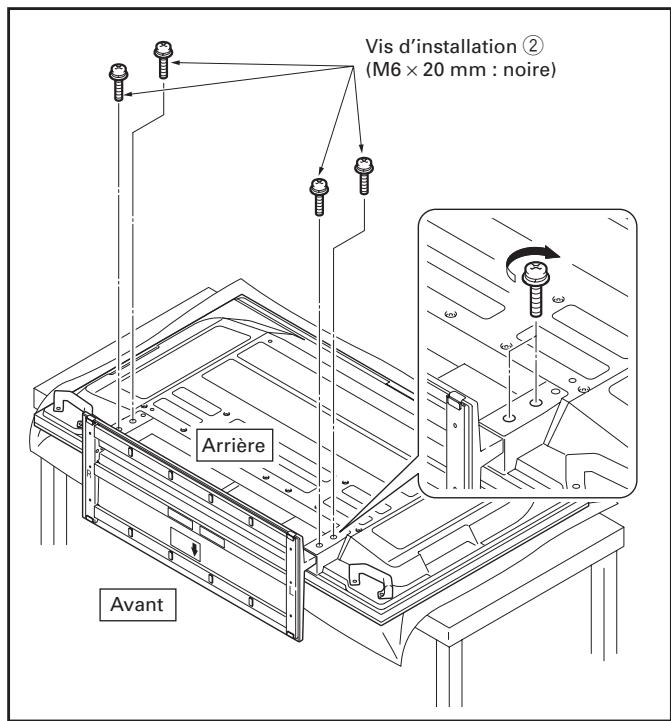

2 Fixer le téléviseur plasma à l'aide des vis d'installation (2) (M6 × 20 mm : noire).

Serrez les vis à l'aide d'un tournevis cruciforme.

Remarque

Tenez le téléviseur plasma droit une fois que vous avez installé le pied.

Attention

• En cas d'installation sur une étagère, etc., veillez à ce qu'au moins deux personnes soient là pour tenir le téléviseur plasma.

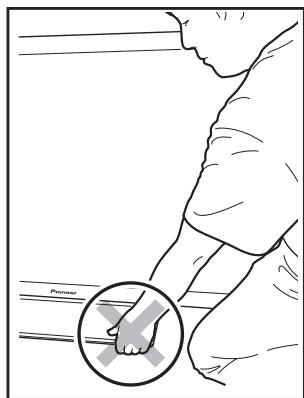

• Ne soulevez pas le téléviseur plasma en le tenant par les enceintes ou le pied, cela endommagerait le produit.

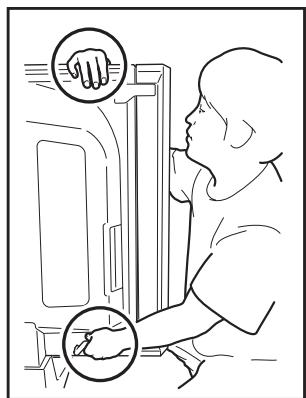

Soulevez le téléviseur plasma en le tenant par les poignées et par le haut.

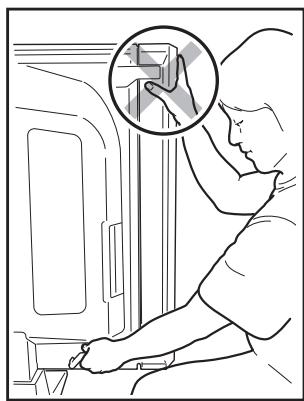

Ne soulevez pas le téléviseur plasma en le tenant par les enceintes.

Ne soulevez pas le téléviseur plasma en le tenant par le pied.

Prévenir toute chute de l'équipement

• Après avoir installé le support, veillez à prendre les précautions nécessaires pour qu'il ne tombe pas. Fixez à la fois le téléviseur plasma sur l'étagère et sur le mur.

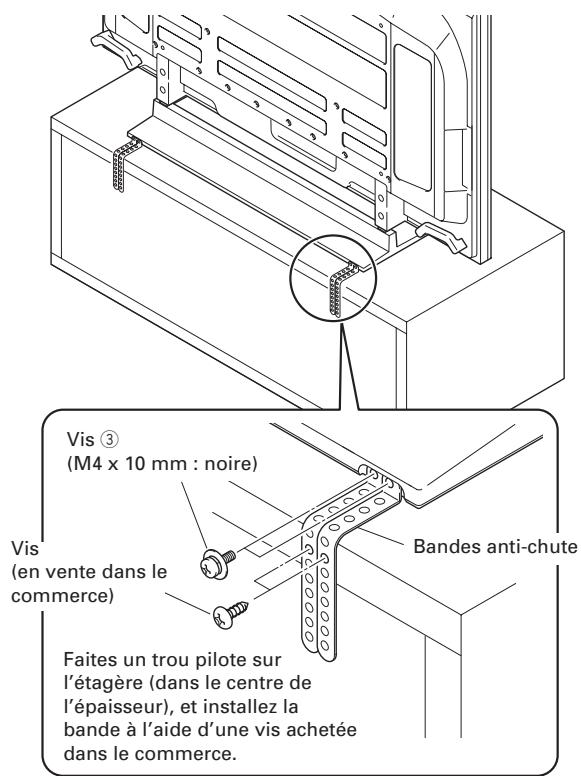

Stabilisation sur une table

Fixez le téléviseur plasma à l'aide des vis ③ (M4 × 10 mm : noire) et de bandes anti-chute comme indiqué sur le schéma. Fixez l'étagère, etc. à l'aide de vis en vente dans le commerce.

Remarque

Pour stabiliser l'équipement sur une table, utilisez des vis 4 mm d'au moins 20 mm de long.

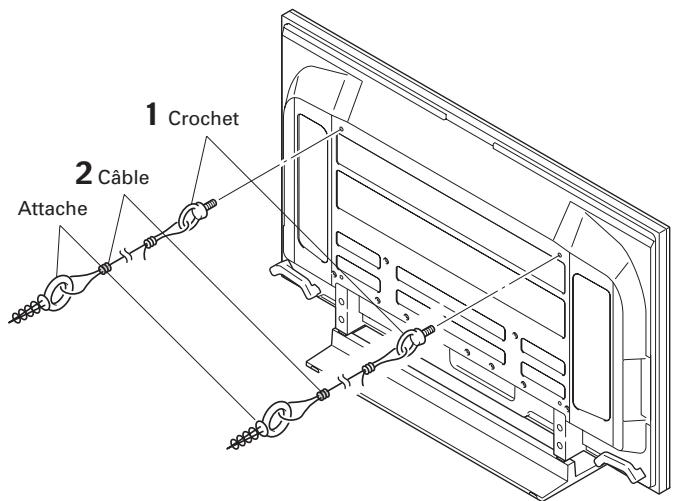

Utilisation d'un mur pour stabiliser le support

Fixation des boulons empêchant la chute (crochets) sur le téléviseur plasma. 2 Utilisation de câbles solides pour stabiliser le dispositif contre un mur, un pilier ou tout autre élément stable, avec fermeté et de façon appropriée.

Ces opérations doivent être effectuées de la même manière à gauche et à droite.

Remarque

Utilisez des crochets, des câbles et d'autres dispositifs de fixation en vente dans le commerce.

Crochet recommande : Diamètre nominal M8, longueur de 12 mm à 15 mm.

Dimensions extérieures :

PDK-TS30 920 mm (largeur) × 222,4 mm (hauteur) × 380 mm (profondeur)

PDK-TS30A 922 mm (largeur) × 222,4 mm (hauteur) × 381 mm (profondeur)

Poids :

PDK-TS30A 5,7 kg

PDK-TS30A 6,8 kg

• Les caractéristiques techniques indiquées ci-dessus ainsi que les dimensions extérieures peuvent être modifiées sans préavis en vue d'améliorer le produit.

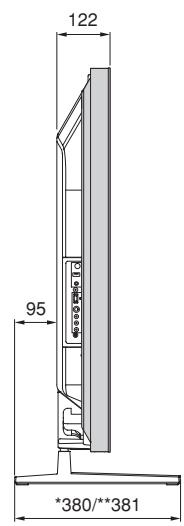

Lorsque les enceintes latérales sont installées

Unité : mm

• PDK-TS30 PDK-TS30A

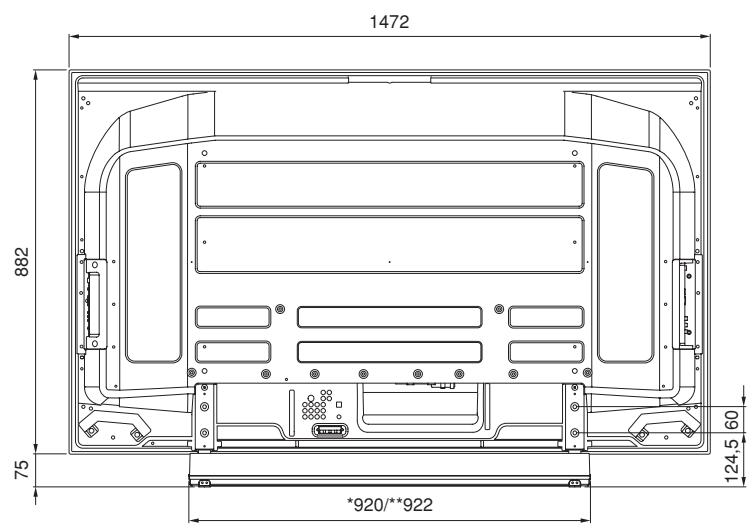

Sans enceintes

Unité : mm

• PDK-TS30 ** PDK-TS30A
