PDK-TS29 - Support pour appareil électronique PIONEER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Pied de table pour téléviseur plasma
Marque	PIONEER
Modèle	PDK-TS29
Compatibilité	Téléviseurs plasma Pioneer 50 pouces avec enceintes latérales (PDP-5080XA / PDP-5080XD / PDP-508XD / PDP-508ZD / PDP-SX5080D)
Dimensions (L × H × P)	550 mm × 323 mm × 300 mm
Poids	2,1 kg
Couleur	Noir
Matériau	Acier
Charge maximale supportée	Environ 34 kg (poids du téléviseur 50 pouces)
Pièces fournies	Couverture de table, colonne de support (L et R), écran occultant (non fourni avec PDK-TS29), vis d'installation (M8×60mm, M8×40mm, M8×23mm, M4×10mm), mode d'emploi
Fonctions principales	Support stable pour téléviseur plasma, fixation anti-chute, dissimulation des câbles
Sécurité	Fixation au mur recommandée avec des sangles anti-chute
Installation	Nécessite au moins deux personnes ; montage simple avec vis
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec ; éviter les produits abrasifs
Reparabilité	Pièces détachées non spécifiées ; contacter le revendeur
Garantie	Non spécifiée

FOIRE AUX QUESTIONS - PDK-TS29 PIONEER

Quel téléviseur est compatible avec le support PDK-TS29 ?

Le PDK-TS29 est conçu pour les téléviseurs plasma Pioneer de 50 pouces avec enceintes latérales, modèles PDP-5080XA, PDP-5080XD, PDP-508XD, PDP-508ZD et PDP-SX5080D.

Faut-il être deux pour installer le support ?

Oui, l'installation doit être réalisée par au moins deux personnes en raison du poids et de l'encombrement du téléviseur.

Comment fixer le téléviseur sur le support ?

Allongez le téléviseur, alignez les supports du pied sur les encoches prévues à l'arrière, insérez-les horizontalement, puis serrez les vis d'installation (M8×40mm pour 50 pouces) avec un tournevis cruciforme.

Faut-il fixer le support au mur ?

Pour éviter toute chute, il est fortement recommandé de fixer le téléviseur à l'étagère et au mur à l'aide de sangles ou crochets (non fournis).

Quel est le poids du support ?

Le support PDK-TS29 pèse 2,1 kg.

Quelles vis sont fournies avec le support ?

Le kit comprend : vis M8×60mm (noires) pour 42 pouces, M8×40mm (noires) pour 50 pouces, M8×23mm (noires) et M4×10mm (noires) pour la fixation anti-chute.

À quoi sert l'écran occultant ?

L'écran occultant (fourni avec les modèles PDK-TS27A et PDK-TS29A) empêche la réflexion des câbles branchés à l'arrière du téléviseur sur la couverture de table.

Puis-je utiliser ce support pour un téléviseur d'une autre marque ?

Non, le support est exclusivement conçu pour les téléviseurs plasma Pioneer listés. L'utiliser avec un autre modèle peut entraîner un manque de stabilité et des risques de blessure.

Comment entretenir le support ?

Nettoyez-le avec un chiffon doux et sec. N'utilisez pas de produits abrasifs ou de solvants.

Les dimensions du support sont-elles les mêmes pour tous les modèles ?

Non, le PDK-TS29 mesure 550×323×300 mm. Vérifiez les caractéristiques de votre modèle dans la notice.

MODE D'EMPLOI PDK-TS29 PIONEER

• 必す軀倒・落下防止対策を行てくだいたします。(6 ハジ参照)
• When placing this unit, ensure that it is firmly secured to reduce the risk of it falling and causing injury. (see page 13)
• Lorsque vous installez ce produit, veillez à le fixer solidement afin d'éviter toute chute. Il risquérait de provoquer des blessures. (voir page 21)

取掇說明書

Nous vous remercions d'avoir choisi un produit Pioneer. Veuillez ire attentivement ce mode d'emploi pour savoir comment utiliser votre support correctement et en toute sécurité. Nous vous conseillons de conserver soigneusement ce mode d'emploi à portée de main et dans un endroit sur afin de pouvoir vous y reférer le cas échéant.

Installation

• En cas de difficultés, veuillez consulter votre revendeur.
• Pioneer ne saurait être tenu responsable d'aucun dommage résultat d'une installation ou d'une'utilisation incorrecte de ce produit, de sa modification ou encore de catastrophes naturelles.

AVIS IMPORTANT

Veuillez prendre note du numero du modele et du numero de série de cet équipement ci-dessous.

N^ du modele.

N° de série.

Conservez ces numérios pour pouvoir les utiliser ultérieurement.

Table des matières

Attention 16

Vérification des pieces fournies 17

Assemblage du support 17

Mise en place de l'écran occultant (PDK-TS27A et PDK-TS29A uniquement) 18

Installez le téléviseur plasma 19

Installation du produit sur une étagère, etc. 20

Prévenir toute chute de l'équipement 21

Charactéristiques techniques 21

Scheme de dimensions 22

ATTENTION

Ce symbole indique un danger ou une pratique dangereuse susceptible de provoquer des dommages corporels ou matériels.

Attention

Ce produit est un pied de table conçu exclusivement pour les téléviseurs plasma Pioneer (PDP-5080XA / PDP-5080XD / PDP-508XD / PDP-508ZD / PDP-SX5080D / PDP-4280XA / PDP-4280XD / PDP-428XD / PDP-SX4280D).

L'utilisation de ce produit avec un autre modèle peut être à l'origine d'un manque de stabilité pouvant provoquer une blessure. Pour de plus amples informations, veuillez contacter le magasin où vous avez acheté votre écran.

Ne procédez enaucun cas à installer ou à modifier le produit autrement qu'en suivant les indications fournies. N'utilisez pas ce pied de table pour un téléviseur plasma qui ne figure pas parmi leurs qui sont spécifiés et ne l'utilisez pas à d'autres fins.

Lieu d'installation

• Sélectionnez un emplacement assez solide pour supporter le poids du support et de l'écran.
  Assurez-vous de placer le produit à un emplacement stable et plat.
• N'installez pas le support à l'extérieur, à proximé d'une source thermale ou sur une plage.
• N'installez pas le support à un endroit où il pourrait être soumis à des choses ou à des vibrations.

Montage et installation

• Montez le support en suivant les instructions et vissez solidement toutes les vis aux endroits prévus à cet effet.
  Des accidents ont été constatés (casse, chute du matériel, etc.) suite à l'installation de l'écran parce que le support n'avait pas été installé conformément aux instructions.
• Pour une bonne installation, l'écran doit toujours être installé par au moins deux personnes.
• Avant de proceder à l'installation, mettez l'écran ainsi que les équipements péripériques hors tension en coupant l'alimentation, puis retirez la prise du cable d'alimentation de la prise murale.

Prévenez les accidents causés par la chute du produit ennant des mesures fiables visant à éviter toute chute (voir Page 21).

Tableau de compatibilité téléviseur plasma / pied de table

Téléviseur plasma	Pied de table
Modèle 50 pouces avec enceintes au dessous	PDK-TS28
Modèle 50 pouces avec enceintes latérales	PDK-TS29/PDK-TS29A
Modèle 42 pouces	PDK-TS27/PDK-TS27A

Vérification des pieces fournies

Veuillez vous assurer que vous possédez bien toutes les pieces nécessaires avant derialger au montage et à l'installation du support.

• Couverture de table × 1

• Colonne de support (L:gauche) × 1

• Ecran occultant × 1 (PDK-TS27A et PDK-TS29A unquement)

• Vis d'installation ② (M8× 60mm :noire） × 2 [pour le modele 42 pouces]

• Vis d'installation ③ (M8 × 40 mm: noire) × 2 [pour le modulo 50 pouces]

• Vis d'installation (4) (M8× 23mm : noire) × 2

Mode d'emploi (ce document) × 1

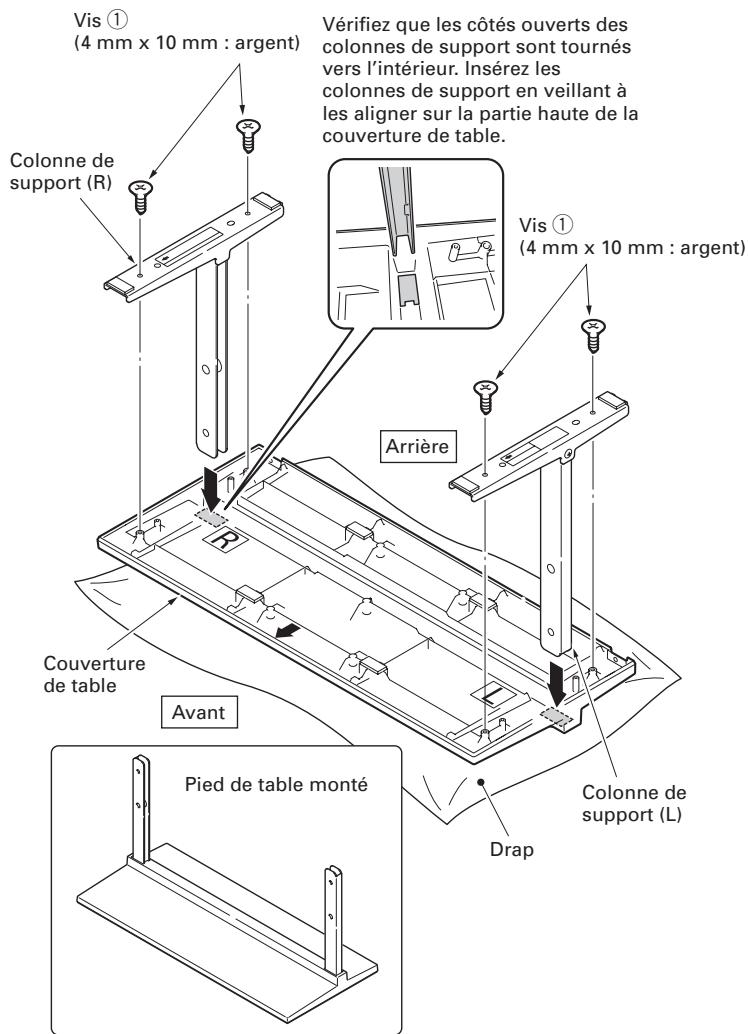

Assemblage du support

Procedure de montage

1 Tournez le support de couverture de table de façon à ce que le dessous regarde vers le haut.

2 Insérez les colonnes de support dans le support de couverture de table.

• Insérez la colonne de support (R) dans le côté marqué « R » et la colonne de support (L) dans le côté marqué « L »
• Vérifiez que les côtés ouverts des colonnes de support sont tournés vers l'intérieur. Insérez les colonnes de support en veillant à les aligner sur la partie haute de la couverture de table.

3 Serrez les vis ① (4 mm × 10 mm : argent) afin de stabiliser les colonnes de support.

Remarque

• Avant de monter le support, glissez un drag doux sous la couverture de table. Sans ce drag, vous risqueriez d'efafler la surface de la couverture de table.
• Procedez avec précaution lorsque vous installez les colonnes de support (L) et (R) de façon à vous assurer qu'elles sont dans la bonne position. Si vous vous trompez en les installant, cela risquerait d'endommager le pied.

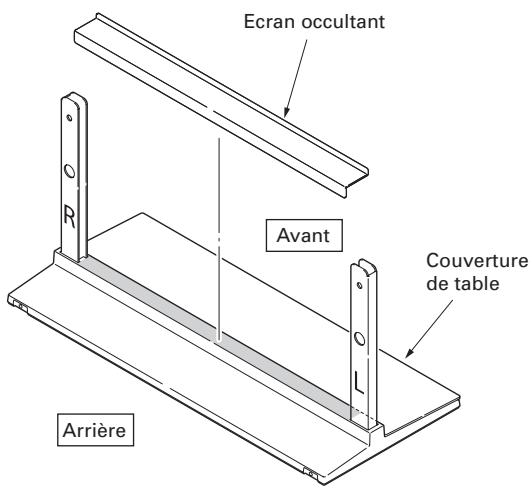

Mise en place de l'écran occultant (PDK-TS27A et PDK-TS29A uniquement)

Cette piece sert à empêcher la réflexion des cables branchés à l'arrière du téléviseur plasma sur la couverture de table.

Remarque

Installez-le une fois que vous avez fixé la couverture de table sur une surface plane et stable.

Procedure d'installation

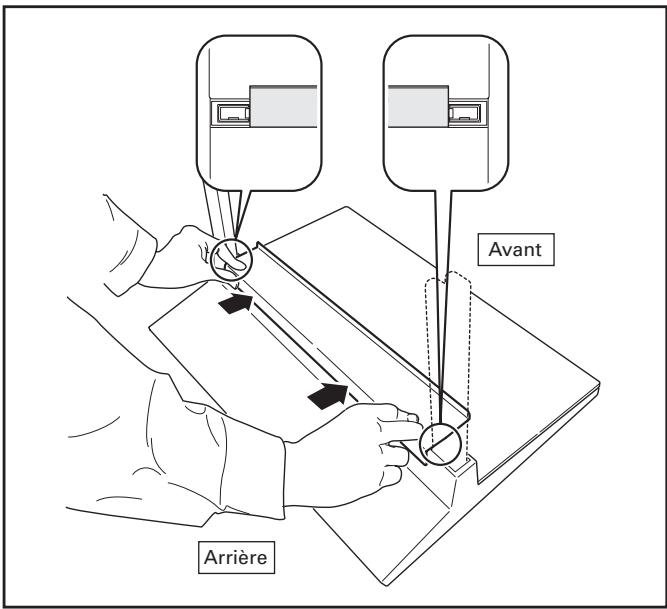

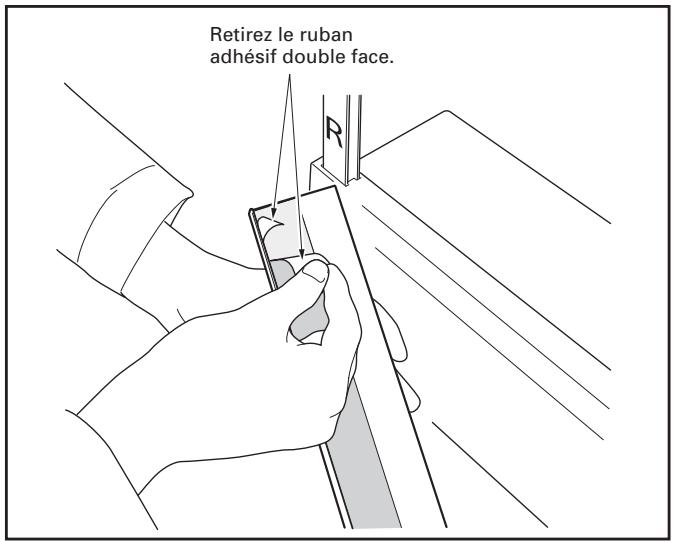

1 Retirez le ruban adhésif double face qui se trouve sur l'écran occultant.

2 Tout en tenant fermement les extrémités de l'écran occultant, mettez-le en place à l'aide du ruban adhésif double face.

Remarque

Veillez à ce que l'écran occultant ne déborde pas sur les trous d'insertion.
- Mettez-le en place de façon à ce qu'il n'y ait pas d'espace libre (cf. schéma ci-dessous). S'il y avait un espace libre, l'écran pourrait se décoller.

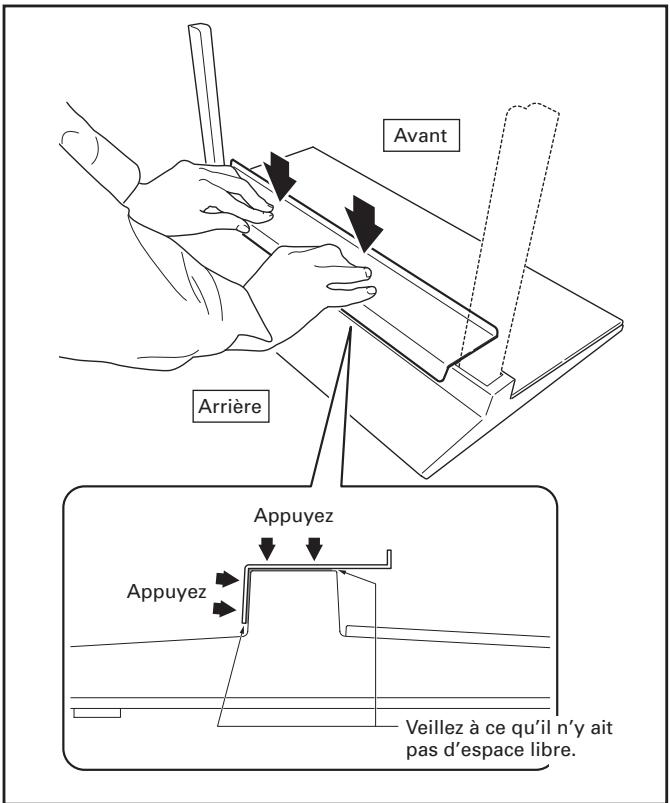

3 Fixez-le en appuyant sur le dessus.

Installes le téléviseur plasma

Attention

Un modele 50 pouces (sans enceintes) pèse environ 34kg , un modele 42 pouces environ 30kg . Ils sont peu profonds et instables. Par conséquent, au moins deux personnes sont nécessaires pour les installer.

Remarque

• Veillez à installerer votre téléviseur sur une surface plane et stable.
• Insérez les vis dans les troughs verticalément et ne les serrez pas plus que nécessaire.
• Placez un drap ou autre chose sous l'écran pour éviter de l'érafler ou de l'endommager.
• Àprouvavoivoundédeuxoutroistoursdevisàla main, serrezles viscompletementàl'aide d'un tournevis.

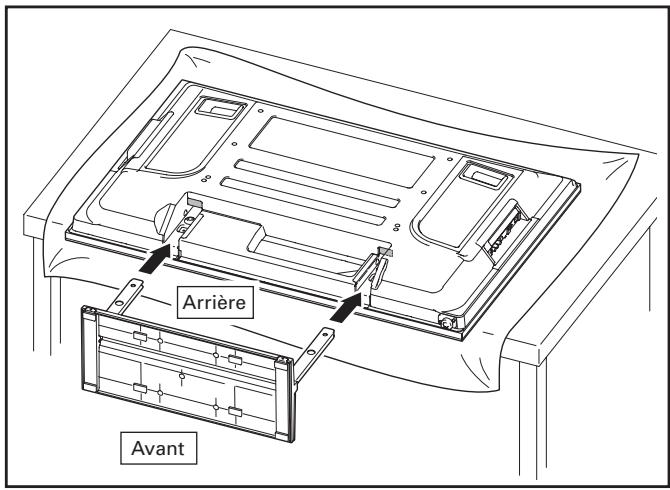

Fixer le téléviseur plasma sur le pied.

Couchez le téléviseur plasma. Alignez les supports du pied sur les encoches du téléviseur prévues pour receivevoir le pied, et insérez lentement les supports à l'horizontal dans les encoches.

Veillez à ce que les supports du pied ne soient en contact avec rien d'autre que les encoches du téléviseur plasma, cela risquerait de provoquer des éraflures ou une déformation de la face arrrière du téléviseur ou des bornes.

Remarque

Veillez à ne pas érafler ou endommager le téléviseur plasma en le couchant.

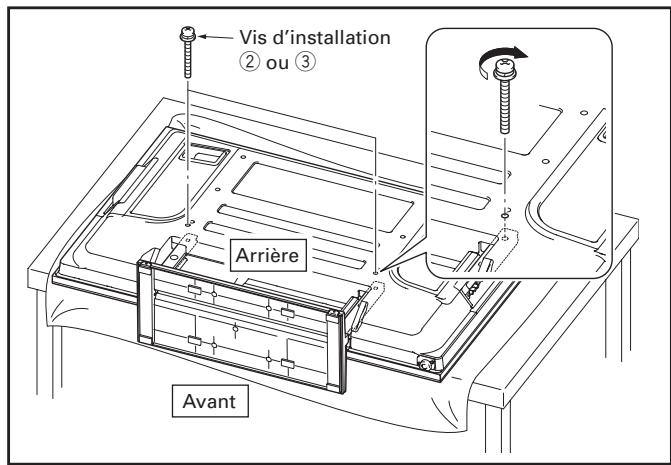

2 Fixer le téléviseur plasma à l'aide des vis d'installation ② (M8×60 mm : noire) ou ③ (M8×40 mm : noire).

Fixez les pieces signalées par les flèches (trous signalés par un « T ») à l'aide d'un tournevis cruciforme.

[Modèle 42 pouces]

PDK-TS27/PDK-TS27A

Vis d'installation ② (M8×60 mm : noire)

[Modèle 50 pouces]

Vis d'installation ③ (M8×40 mm : noire)

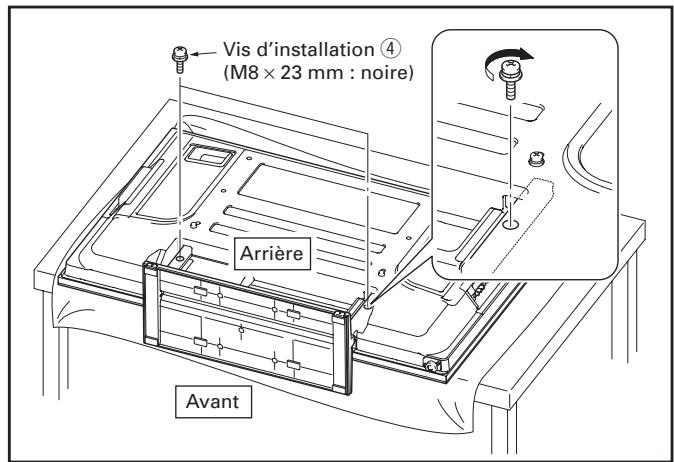

3 Fixer le téléviseur plasma à l'aide des vis d'installation (4) (M8 × 23 mm : noire).

Serrez les vis à l'aide d'un tournevis cruciforme.

Remarque

Tenez le téléviseur plasma croit une fois que vous avez installé le pied.

Installation du produit sur une étagère, etc.

Attention

• En cas d'installation sur une étagère, etc., Veillez à ce qu'au moins deux personnes soient là pour tener le téléviseur plasma.

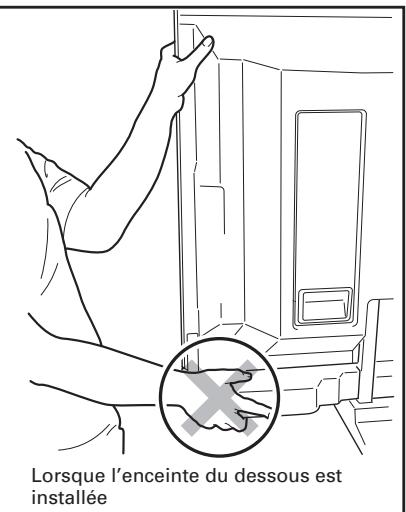

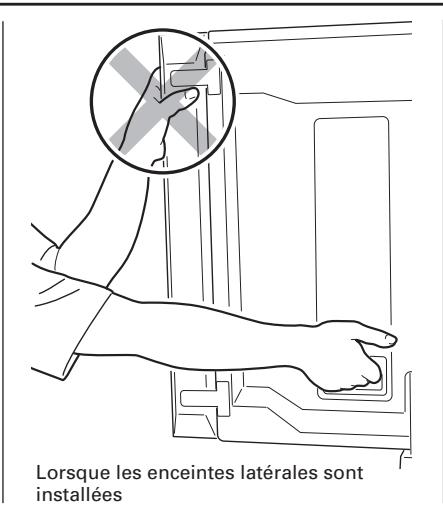

• Ne soulevez pas le téléviseur plasma en le tenant par les enceintes ou le pied, cela endommagerait le produit.

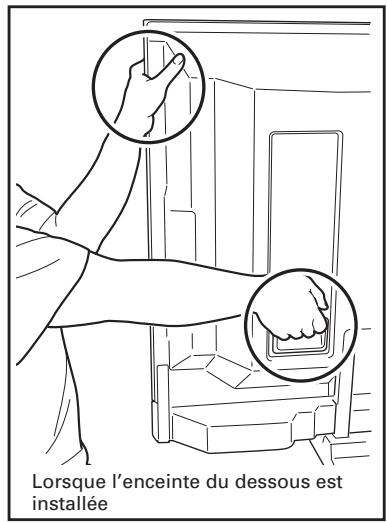

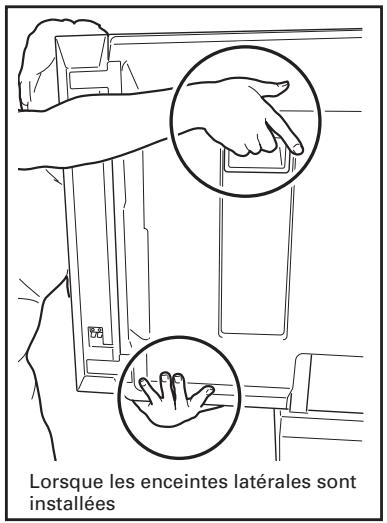

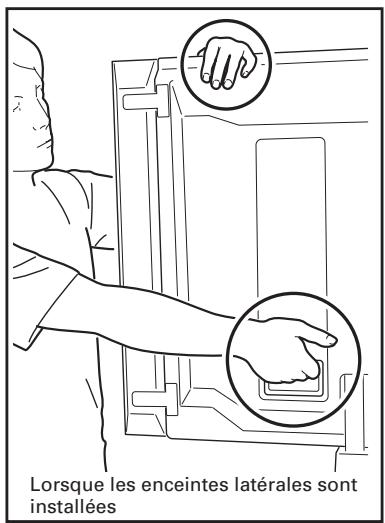

Soulevez le téléviseur plasma en le tenant par les poignées et par le bas.

Soulevez le téléviseur plasma en le tenant par les poignées et par le haut.

Soulevez le téléviseur plasma en le tenant par les poignées et par les cotsés.

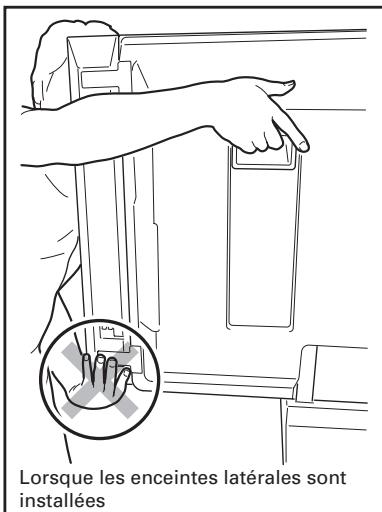

Ne soulevez pas le téléviseur plasma en le tenant par les enceintes.

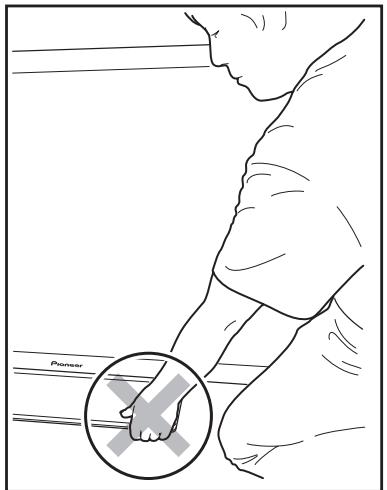

Ne soulevez pas le téléviseur plasma en le tenant par le pied.

Prévenir toute chute de l'équipement

• Àprous avoir installé le support, veiliez à prendre les précautions nécessaires pour qu'il ne tombe pas.
  Fixez à la fois le téléviseur plasma sur l'étagère et sur le mur.

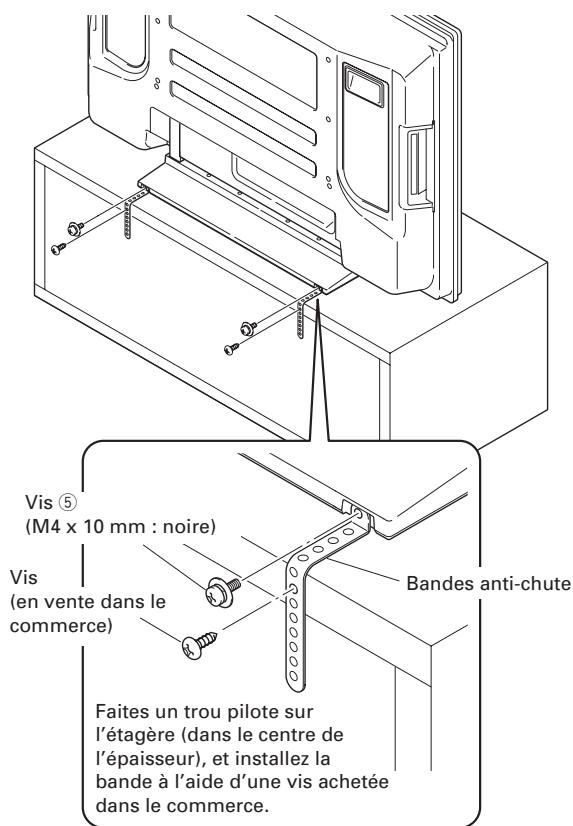

Stabilisation sur une table

Fixez le téléviseur plasma à l'aide des vis ⑤ (M4 × 10 mm : noire) et de bandes anti-chute comme indiqué sur le schéma. Fixez l'étagère, etc. à l'aide de vis en vente dans le commerce.

Remarque

Pour stabiliser l'equipement sur une table, utilisez des vis 4 mm d'au moins 20 mm de long.

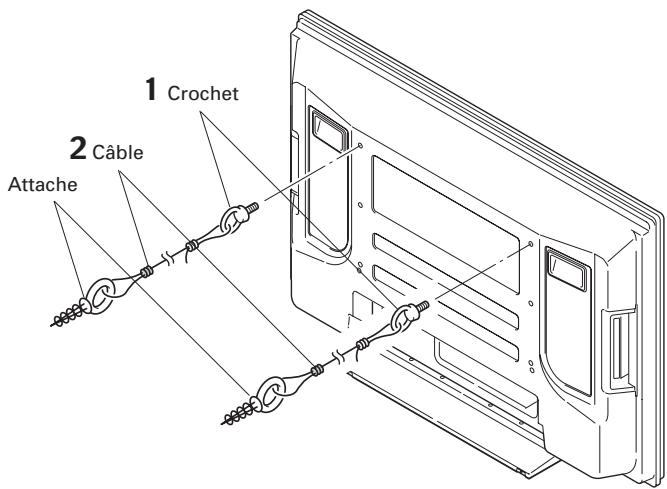

Utilisation d'un mur pour stabiliser le support

Fixation des boulons empêchant la chute (crochets) sur le téléviseur plasma.
2 Utilisation de cables solides pour stabiliser le dispositif contre un mur, un pilier ou tout autre élément stable, avec fermeté et de façon appropriée.

Ces opérations doivent être effectuées de la même manière à gauche et à droite.

Remarque

Utilisez des crochets, des cables et d'autres dispositifs de fixation en vente dans le commerce.

Crocket recommandié : Diametre nominal M8, longueur de 12 mm à 15 mm.

Caracteristiques techniques

Dimensions extérieures :

PDK-TS27 550 mm (largeur) × 276 mm (hauteur) × 237 mm (profondeur)

PDK-TS27A 552 mm (largeur) × 276 mm (hauteur) × 238 mm (profondeur))

PDK-TS28 550 mm (largeur) × 385,5 mm (hauteur) × 300 mm (profondeur)

PDK-TS29 550 mm (largeur) × 323 mm (hauteur) × 300 mm (profondeur)

PDK-TS29A 552 mm (largeur) × 323 mm (hauteur) × 301 mm (profondeur)

Poids :

PDK-TS27 1,6 kg

PDK-TS27A 1,9 kg

PDK-TS28. 2,2 kg

PDK-TS29 2,1 kg

PDK-TS29A 2,5 kg

• Les caractéristiques techniques indiquées ci-dessus ainsi que les dimensions extérieures peuvent être modifiées sans préavis en vue d'améliorer le produit.

Lorsque les enceintes laterales sont installées (modèle 50 pouces)

Unité : mm

1 PDK-TS29 3 Modèle XGA 50 pouces
2 PDK-TS29A 4 Modèle FHD 50 pouces

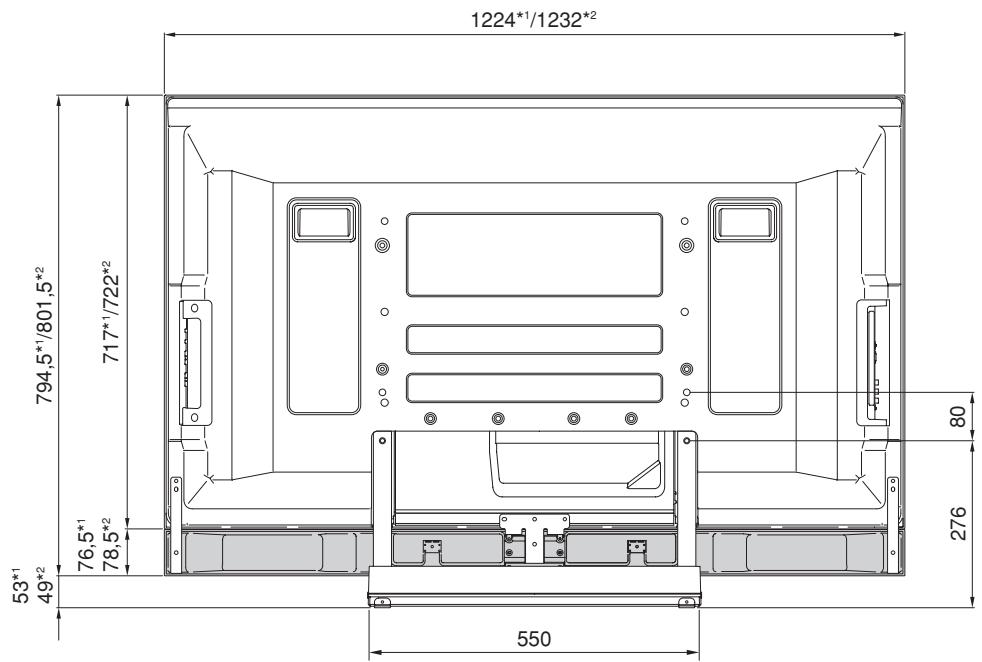

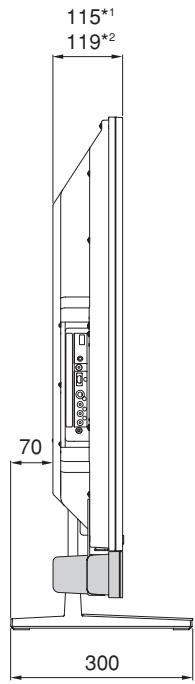

Lorsque l'enceinte du dessous est installée (modèle 50 pouces)

Unité : mm

^1 Modèle XGA 50 pouces
^2 Modèle FHD 50 pouces

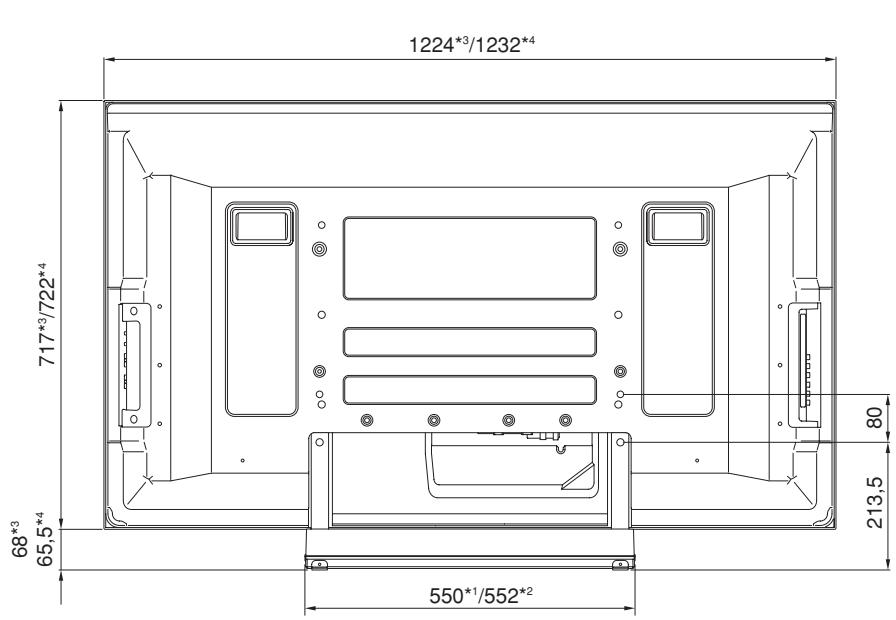

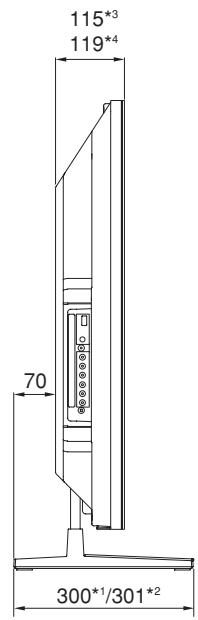

Sans enceintes (modèle 50 pouces)

Unité : mm

1 PDK-TS29 3 Modèle XGA 50 pouces 2 PDK-TS29A 4 Modèle FHD 50 pouces

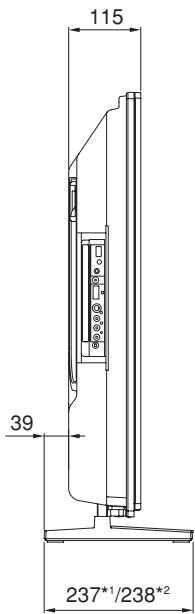

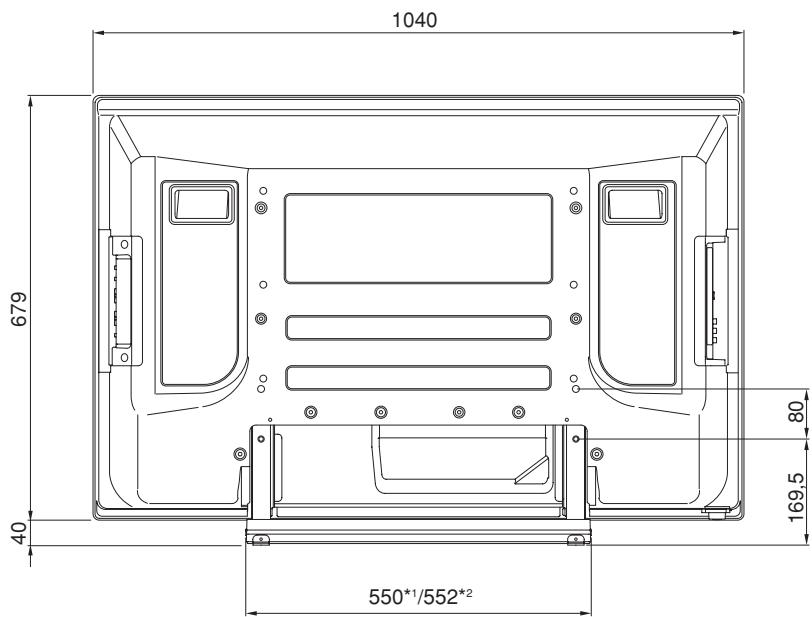

Modèle 42 pouces

Unité : mm

1 PDK-TS27
2 PDK-TS27A

Tous droits de reproduction et de traduction réservés.

PDK-TS27 1,6 kg
PDK-TS27A 1,9 kg
PDK-TS28 2,2 kg
PDK-TS29 2,1 kg
PDK-TS29A 2,5 kg

(allyen PDK-TS27A en PDK-TS29A) 42

Bevestiging van de plasma-televisione 43

Montage en installatione

Publication de Pioneer Corporation. © 2007 Pioneer Corporation. Tous droits de reproduction et de traduction réserves.
