PDK-TS29 - Soporte para dispositivos electrónicos PIONEER - Manual de uso y guía de instrucciones gratis

Tipo de producto	Base de mesa para televisor de plasma
Marca	PIONEER
Modelo	PDK-TS29
Compatibilidad	Televisores de plasma Pioneer de 50 pulgadas con altavoces laterales (PDP-5080XA / PDP-5080XD / PDP-508XD / PDP-508ZD / PDP-SX5080D)
Dimensiones (An × Al × Pr)	550 mm × 323 mm × 300 mm
Peso	2,1 kg
Color	Negro
Material	Acero
Carga máxima soportada	Aproximadamente 34 kg (peso del televisor de 50 pulgadas)
Piezas incluidas	Cubierta de mesa, columna de soporte (L y R), pantalla opaca (no incluida con PDK-TS29), tornillos de instalación (M8×60mm, M8×40mm, M8×23mm, M4×10mm), manual de instrucciones
Funciones principales	Soporte estable para televisor de plasma, fijación antivuelco, ocultación de cables
Seguridad	Fijación a la pared recomendada con correas antivuelco
Instalación	Requiere al menos dos personas; montaje sencillo con tornillos
Mantenimiento y limpieza	Limpiar con un paño suave y seco; evitar productos abrasivos
Reparabilidad	Piezas de repuesto no especificadas; contactar al vendedor
Garantía	No especificada

Preguntas frecuentes - PDK-TS29 PIONEER

¿Qué televisor es compatible con el soporte PDK-TS29?

El PDK-TS29 está diseñado para televisores de plasma Pioneer de 50 pulgadas con altavoces laterales, modelos PDP-5080XA, PDP-5080XD, PDP-508XD, PDP-508ZD y PDP-SX5080D.

¿Es necesario ser dos para instalar el soporte?

Sí, la instalación debe ser realizada por al menos dos personas debido al peso y tamaño del televisor.

¿Cómo fijar el televisor al soporte?

Coloque el televisor boca abajo, alinee los soportes del pie con las muescas previstas en la parte trasera, insértelos horizontalmente y luego apriete los tornillos de instalación (M8×40mm para 50 pulgadas) con un destornillador de estrella.

¿Es necesario fijar el soporte a la pared?

Para evitar caídas, se recomienda encarecidamente fijar el televisor al estante y a la pared mediante correas o ganchos (no incluidos).

¿Cuál es el peso del soporte?

El soporte PDK-TS29 pesa 2,1 kg.

¿Qué tornillos se incluyen con el soporte?

El kit incluye: tornillos M8×60mm (negros) para 42 pulgadas, M8×40mm (negros) para 50 pulgadas, M8×23mm (negros) y M4×10mm (negros) para la fijación antivuelco.

¿Para qué sirve la pantalla opaca?

La pantalla opaca (incluida con los modelos PDK-TS27A y PDK-TS29A) evita el reflejo de los cables conectados en la parte trasera del televisor sobre la cubierta de la mesa.

¿Puedo usar este soporte para un televisor de otra marca?

No, el soporte está diseñado exclusivamente para los televisores de plasma Pioneer listados. Usarlo con otro modelo puede provocar falta de estabilidad y riesgo de lesiones.

¿Cómo mantener el soporte?

Límpielo con un paño suave y seco. No use productos abrasivos ni disolventes.

¿Las dimensiones del soporte son las mismas para todos los modelos?

No, el PDK-TS29 mide 550×323×300 mm. Verifique las características de su modelo en el manual.

MANUAL DE USUARIO PDK-TS29 PIONEER

Manual de instrucciones

操作手册

Gracias por comprar un producto Pioneer.

Tenga la amabilidad de leer el Manual de Instrucciones para saber como utiliser este modelo de una forma segura y adecuada. Asimismo, le recomendamos que conserve el Manual de Instrucciones para futuras referencias.

Instalación

• Si experimentara alguna dificultad con la instalacion, consulte a su distribuidor.
• Pioneer no se responsabiliza de ningún día que pudiera derivarse de una instalación incorrecta, un uso inadequado, la realización de modificaciones o catástrofes naturales.

AVISO IMPORTANTE

Anote más bajo el número de modelos y el número de série de este equipo.

N.° de Modelo:

N.° de série:

Garde这三个 nombres para futuras referencias.

Índice

Advertencias 48

Verificacion de las piezas suministradas 49

Cómo montar el soporte 49

Cómo instalar el dispositivo antirreflejos (sólo PDK-TS27A y PDK-TS29A) 50

Cómo acoplar el televator de plasma 51

Cómo instalar el producto sobre un bastardor u
otra estructura similar 52

Cómoeatingqueelequipo secaiga 53

Especificaciones 53

Diagramade dimensiones 54

PRECAUCION

Este*simbolo indica un riesgo o practica insegura que podra occasionar lesiones corporales o daños materiales.

Advertencias

Este produit es un soporte de mesa que ha sido Diseñadospecificamente paraTelevisiónes deplasma Pioneer (PDP-5080XA/PDP-5080XD/PDP-508XD/PDP-508XG/PDP-508ZD/PDP-508ZG/PDP-SX5080D/PDP-4280XA/PDP-4280XD/PDP-428XD/PDP-428XG/PDP-SX4280D).

Suempleo conothersmodelospodríaprovocarsinestabilidad,conelconsiiguienteriesgo delesiones.Paramasinformation,póngaseencontactcodelleducimientodondeadquiridoyspantalla.

No instale ni modifique el producto, salvo según lo específico. No utilizes este soporte para un televisor de plasmadistinctode losindicados,ni lo modifique ni lo destine aotvos.usos.

Donde instalar el soporte

• Elija un lugar@cuya resistencia permita aguantar el peso del soporte y de la pantalla.
• Asegürese de que el lugar de instalación sea una superficie llana y estable.
• No instale el soporte en el exterior, jusqu'à una fuente termai o circa de una playa.
• No instale el soporte donde el本身就是 bajo estar sujeto a vibraciones o golpes.

Montaje instalación

• Instale el soporte de acuerdo con las instrucciones de montaje y fije correctamente todos los tornillos en los lugaras indicados.
  En occasions, se han producido accidentes imprevistos -como la rotura o la caía del equipo-tras haber montado la pantalla de plasma, cuando a que el soporte no se instaló conforme a las instrucciones realizadas.
• Para tener la certeza de que la pantalla se instala de forma segura, es imprescindible que en su montaje intervengan dos o más personas.
• Antes de proceder a la instalación, apague la pantalla y los dispositivos periféricos. Seguidamente, descenthufe el cable de alimentación de la toma de corriente.

Tome las debidas precauaciones para impedir la caía del producto y registrar accidentes imprevistos (consulte las páginas 53).

• Tabla de compatibiliidad para losTelevisores de plasma y los soportes de mesa

Televisor de plasma	Soporte de mesa
Modelo de 50 pulgadas, con el.altavoz situado en la parte inferior	PDK-TS28
Modelo de 50 pulgadas, con los altavoces situados en los laterales	PDK-TS29/PDK-TS29A
Modelo de 42 pulgadas	PDK-TS27/PDK-TS27A

Verificacion de las piezas suministradas

Antes de proceder al montaje e instalacion, asegurese de que dispone de todas las piezas suministradas.

• Base de apoyo × 1

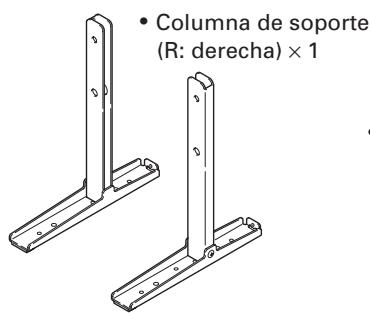

• Columna de soporte (L: izquierda) × 1

Dispositivo antirreflejos × 1 (sólo PDK-TS27A y PDK-TS29A)

• Tornillos de fijación (M8 × 60 mm: negros) × 2 [para el modelo de pantalla de 42 pulgadas]

• Tornillos de fijación ③ (M8 × 40 mm: negros) × 2 [para el modelo de pantalla de 50 pulgadas]

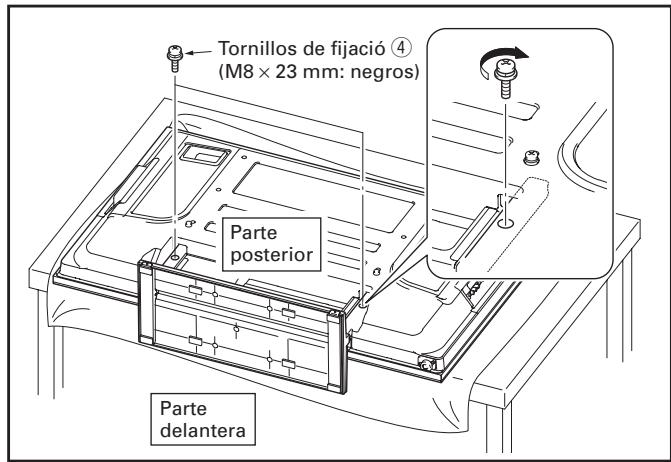

• Tornillos de fijación (M8 × 23 mm: negros) × 2

• Tornillos ⑤ (M4× 10mm: negros) × 2

Correas anticaida × 2

• Manual de instrucciones (este documento) × 1

Cómo montar el soporte

Procedimiento de montaje

1 Déle la vuelta a la base de apoyo, de眼看a que la parte inferior mire hacia arriba.

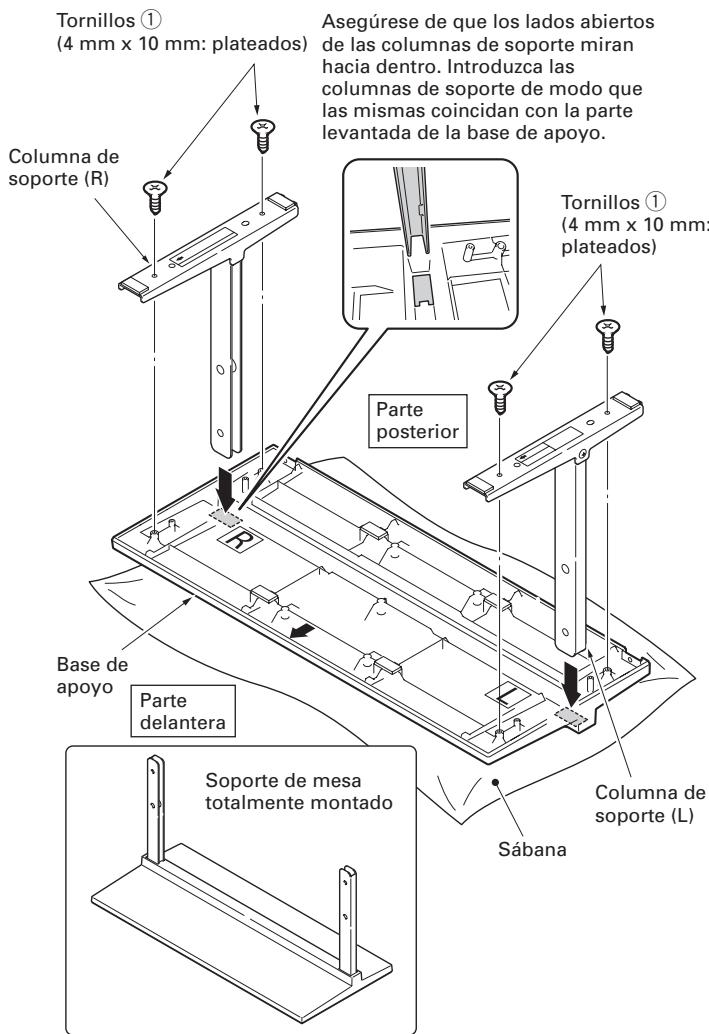

2 Introduzca las columnas de soporte en la base de apoyo.

• Introduzca la columna de soporte (R) en el lado signaled con la letra “R” y la columna de soporte (L) en el lado signaled con la letra “L”.
• Asegürese de que los lados abiertos de las columnas de soporte miran hacía dentro. Introduzca las columnas de soporte de modo que las mismas coincidan con la parte levantasada de la base de apoyo.

3 Apriete los tornillos ① (4 mm × 10 mm: plateados) para estabilizar las columnas de soporte.

Nota

• Para montar el soporte, coloque una sábana suave bajo de la base de apoyo.
  Si no coloca ninguna sábana antes de proceder al montaje, la superficie frontal de la base de apoyo seouldra rayar.
• Asegürese de que instalala las columnas de soporte (L) y (R) en la posición correcta, ya que de lo contrario el soporte podra resultar dañado.

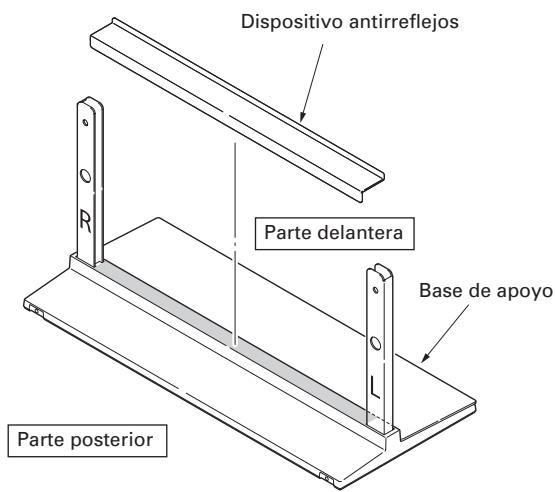

Cómo instalar el dispositivo antirreflejos (sólo PDK-TS27A y PDK-TS29A)

Esta pieza impide que los cables conectados en la parte posterior del televisor de plasma se reflejen en la base de apoyo.

Nota

Instale el dispositivo tras haber dispuestofirmamente la base de apoyo sobre una superficie llana y estable.

Procedimiento de colocacion

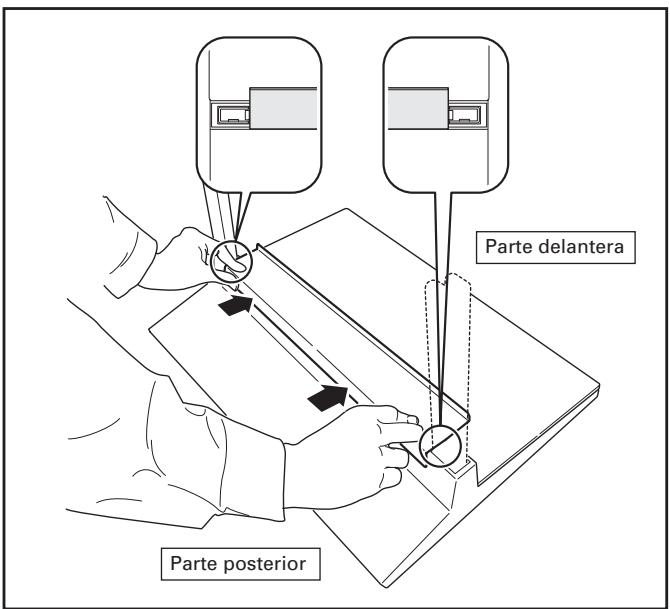

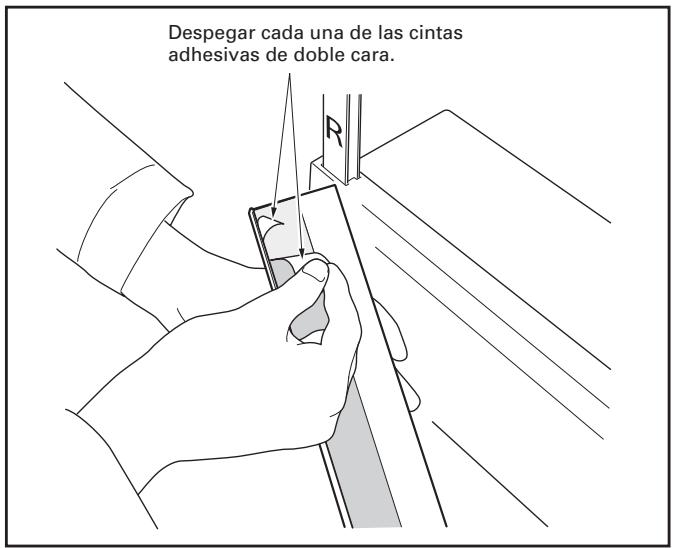

1 Despegue la cinta adhesiva de doble cara del dispositivo antirreflejos.

2 Sujetefirmamente los extremos del dispositivo antirreflejos yPEGuelo mediatinga cinta adhesiva de doble cara.

Nota

• Tenga cuidado de que el dispositivo antirreflejos no interfiera con los agujeros de tornillos de las columnas.

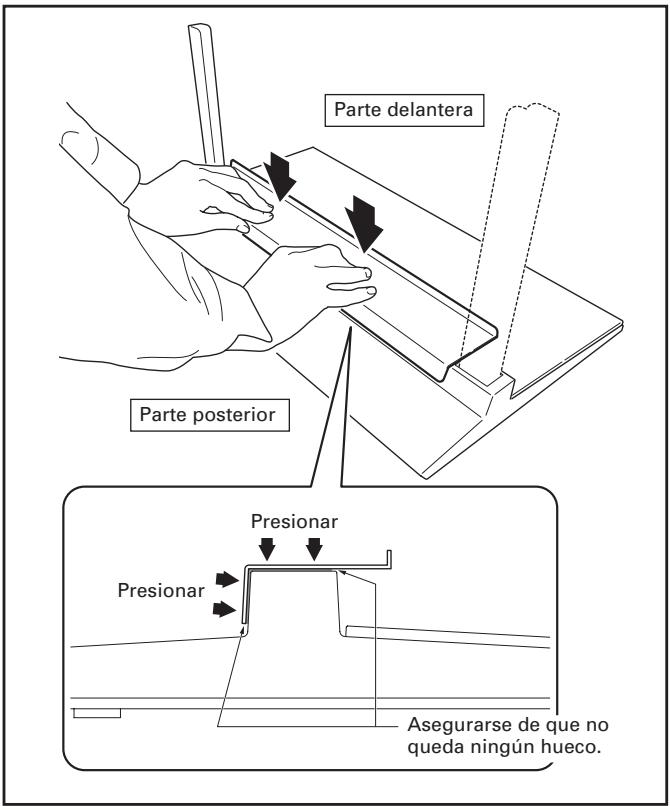

• Colóquelo de manière que no quede ningún hueco (véase el diagrama inferior). Si quedaruna hueco, el dispositivo antirreflejos se podía despegar.

3 Adhiéralo firmamente en el lugar adequado ejerciendo presión en la parte superior.

Cómo acoplar el televisor de plasma

PRECAUCION

Un Modelo de 50 pulgadas (sin altevoces) pena alrededor de 34 kilos; uno de 42 pulgadas pena cerca de 30~kg . Puesto que carecen de fondo, son inestables. Por consiguiente, es imprescindible que al menos dos personas intervengan en su montaje e instalacion.

Nota

• Asegürese de que instalala el televisor sobre una superficie llana y estable.
• Al colocar los tornillos, introduzcalos en los agujeros verticalmente y no los apriete más de lo besoinario.
• Extienda una sábana u otro material debajo de la pantalla para evacitar que la misma se raye o sufra daños.
• Después de haber girado manualmente los tornillosunas dos o tres vezes, apiételos a conciencia con un destornillador.

1 Como acoplar el televisor de plasma al soporte.

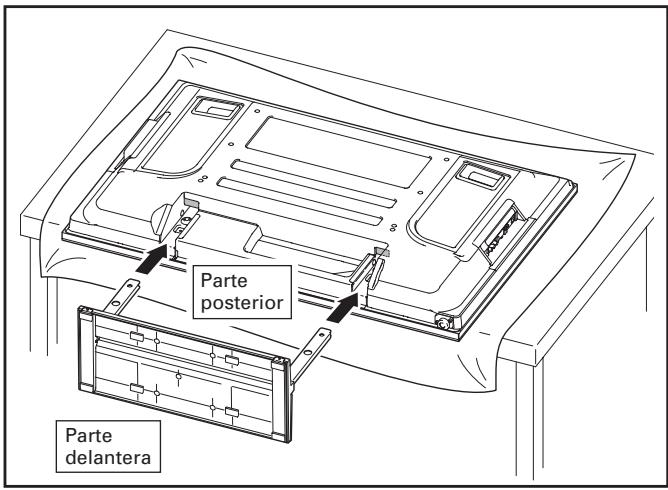

Coloque el televator de plasma en posicion horizontal. Alinee las columnas de soporte con las ranuras que encontrarar en el televator de plasma e introduzcalas lentamente y de forma horizontal.

Asegúrese de que las columnas de soporte únicamente entran en contacto con las ranuras practicadas en el televisor de plasma. Si entrada en contacto con un área/distinta, los terminales o la parte posterior de la pantalla podráan rayarse o deformarse.

Nota

Cuando coloque el televisor de plasma en posicion horizontal, tome precauaciones para que el本身就是 no se raye ni sufra daños.

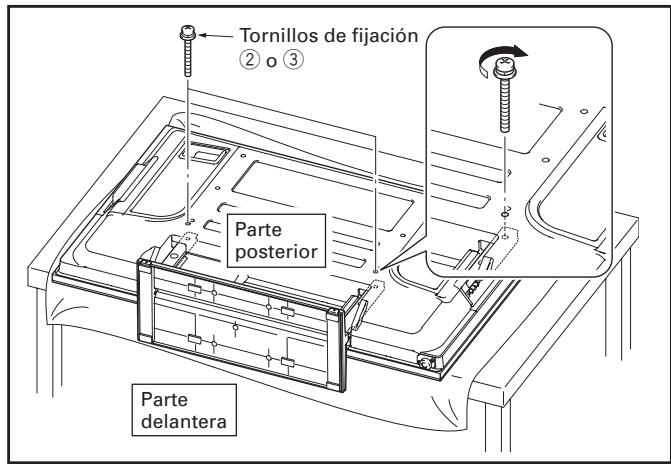

2 Como asegurar el teovisor de plasma mediante los tornillos de fijacion

(2) (M 8 × 60 ~mm. : negros) o (3) (M 8 × 40 ~mm. : negros).

Utilice un destornillador Phillips para asegurar las piezas acompañadas de una flecha (agujeros marcados con una "T").

[modelo de pantalla de 42ulgadas]

PDK-TS27/PDK-TS27A

Tornillos de fijación (2) (M8 × 60 mm: negros)

[modelo de pantalla de 50ulgadas]

Tornillos de fijación ③ (M8 × 40 mm: negros)

3 Como asegurar el televisor de plasma mediante los tornillos de fijación (M8 × 23 mm: negros).

Para apltar这些东西 tornillos,utilice un destornillador Phillips.

Nota

Coloque el televator de plasma en posicion vertical una vez que haya instalado el soporte.

Cómo instalar el producto sobre un bastardor u另一边estructura similar

PRECAUCION

• Cuando instale este producto en un bastardor u另一边 estructura similar, asegúrese de que dos personas o más sujetan el televisor de plasma.

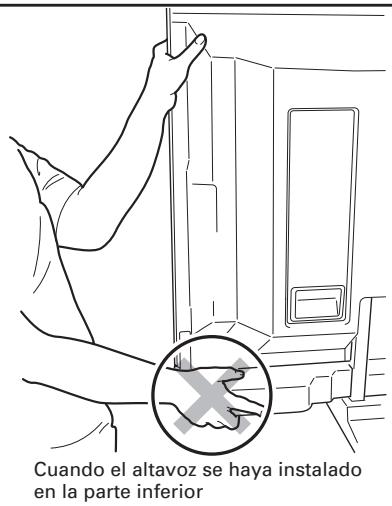

• No sujete el teórisor de plasma por los altavocnes ni el soporte, ya que el producto podra resultar dañado.

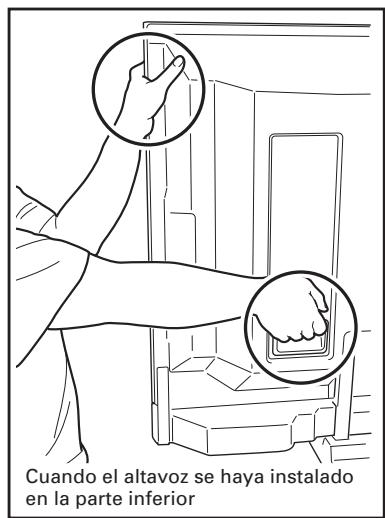

Sujete el televator de plasma por las asas y por la parte inferior.

Sujete el televator de plasma por las asas y por la parte superior.

Sujete el televator de plasma por las asas y por los lados.

No sujete el televator de plasma por los altavoces.

No sujete el televator de plasma por el soporte.

Cómoeatingarqueleequipo secaiga

• Tras haber instalado el soporte, preste especial atencion a las medidas que debenizar para evaporar la caida del equipo.
• Fije el televator de plasma, tanto en el bastidor como en la pared.

Estabilización sobre una mesa

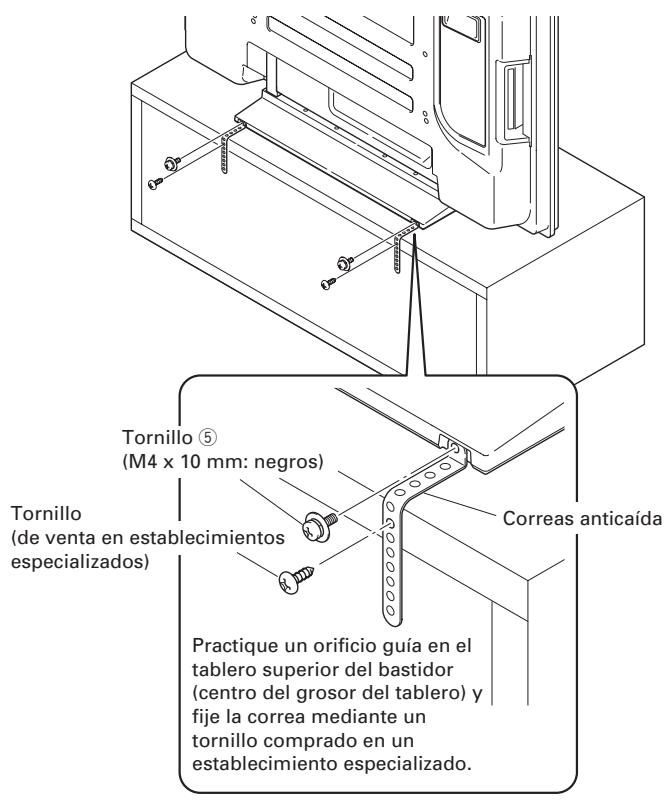

Fije el teovisor de plasma mediante los tornillos ⑤ (M4 x 10 mm: negros) y las correas anticaída, según se indica en el diagrama. Fije el bastidor u另一边 estructura similar mediante tornillos de vente en establishimientos especializados.

Nota

Para estabilizar el equipo sobre una mesa, utilise tornillos con un diametro nominal de 4 mm y una longitudínima de 20 mm.

Cómo estabilizar el equipo utilizingo una pared

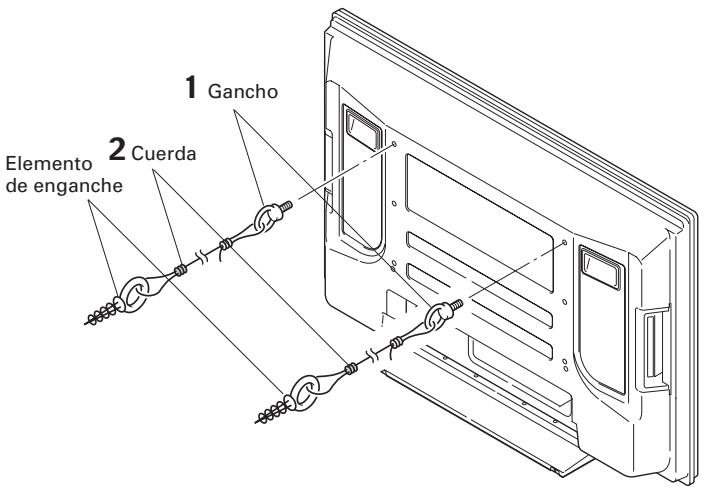

1 Coloque tornillos anticaída (ganchos) en el televator de plasma.
2 Utilice cuerdas fuertes para estabilizarla adecuadamente y de forma segura a una pared, columna u除外 elemento resistente.

Practique esta operacion en el lado izquierdo y derecho de la pantalla de plasma.

Nota

Utilice ganchos, cuerdas y fijaciones disponibles en el mercado.

Gancho recomendado:

Diametro nominal: M8

Longitud: entre 12 mm y 15 mm

De 12mm a 15mm

Especificaciones

Dimensiones externas:

PDK-TS27 550 mm (ancho) × 276 mm (alto) × 237 mm (fondo)

PDK-TS27A 552 mm (ancho) × 276 mm (alto) × 238 mm (fondo)

PDK-TS28 550 mm (ancho) × 385,5 mm (alto) × 300 mm (fondo)

PDK-TS29. 550 mm (ancho) × 323 mm (alto) × 300 mm (fondo)

PDK-TS29A 552 mm (ancho) × 323 mm (alto) × 301 mm (fondo)

Peso:

PDK-TS27 1,6 kg

PDK-TS27A 1,9 kg

PDK-TS28 2,2 kg

PDK-TS29 2,1 kg

PDK-TS29A 2,5 kg

Las anteriores especificaciones y el exterior podrnan modificarse sin previo aviso con objeto de mejorar el producto.

Diagrama de dimensiones

Cuando los altavoces se han instalado en los laterales (modelo de pantalla de 50 pulgadas)

Unidad: mm

1 PDK-TS29 3 Modelo XGA de 50 pulgadas
2 PDK-TS29A 4 Modelo FHD de 50 pulgadas

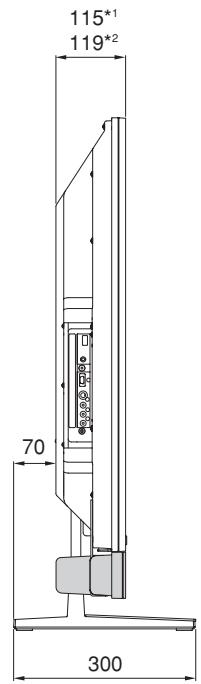

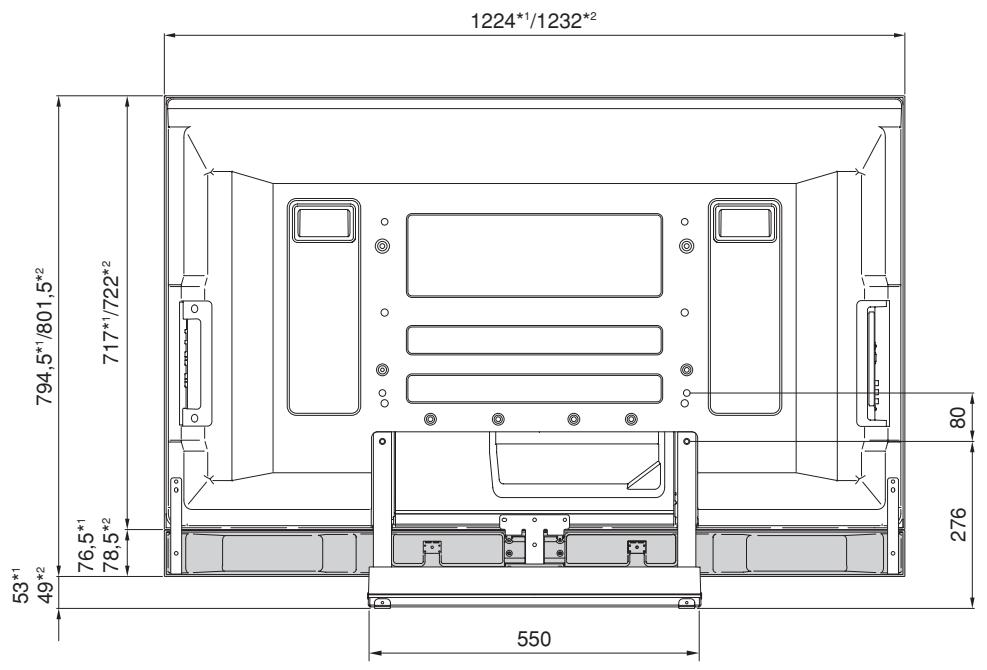

Cuando el altovo se ha instalado en la parte inferior (modelo de pantalla de 50 pulgadas)

Unidad: mm

^1 Modelo XGA de 50ulgadas
^2 Modelo FHD de 50 pulgadas

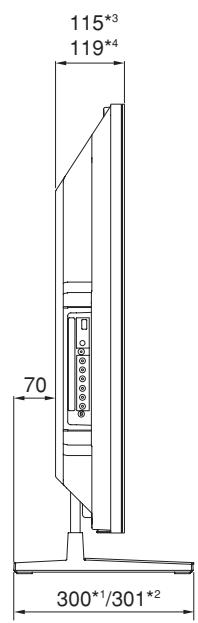

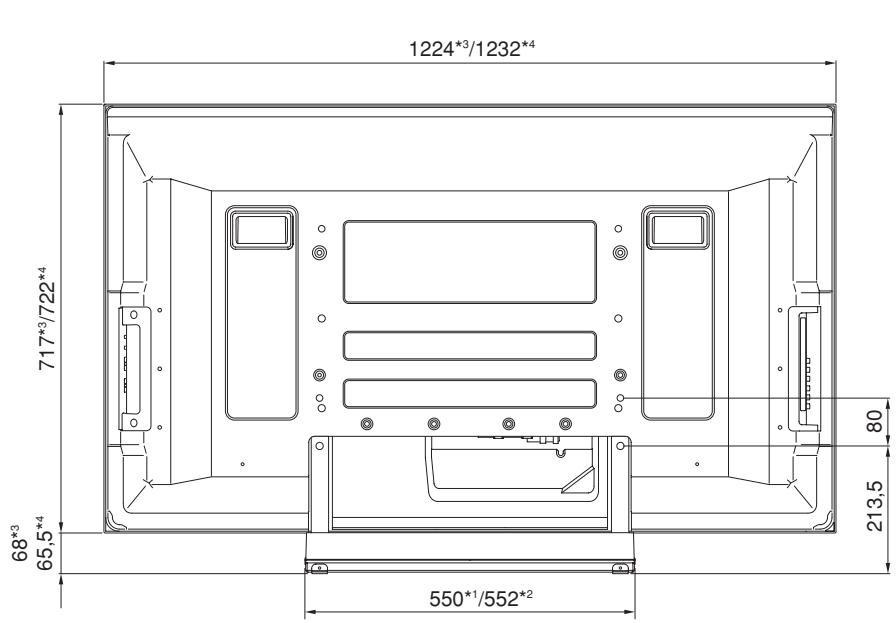

Sin altavoces (modelo de pantalla de 50 pulgadas)

Unidad: mm

^1 PDK-TS29 ^3 Modelo XGA de 50ulgadas ^ 2 PDK-TS29A ^*4 Modelo FHD de 50ulgadas

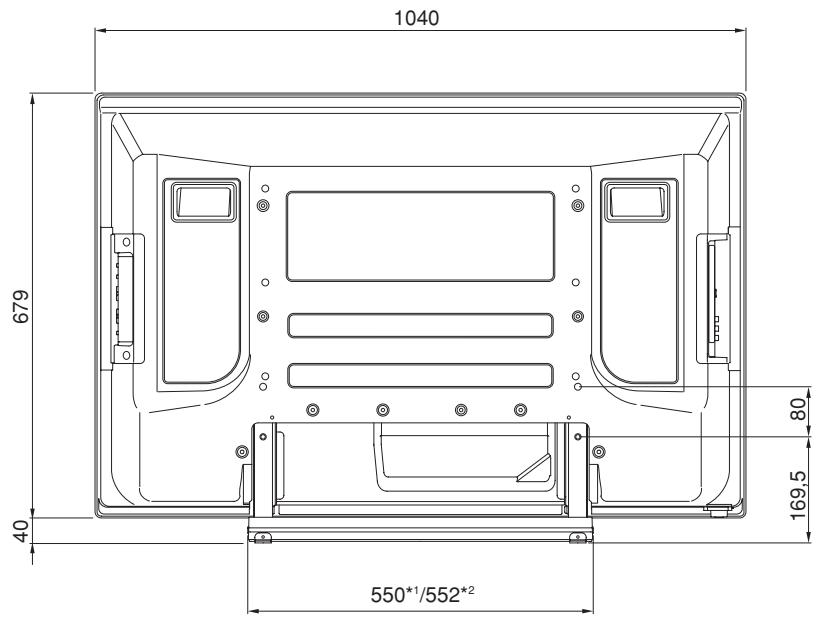

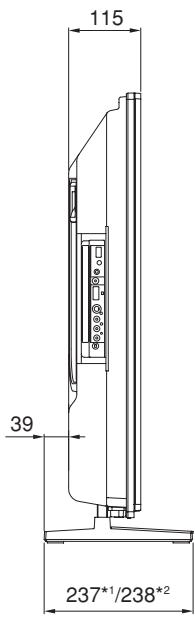

Modelo de pantalla de 42 pulgadas

Unidad: mm

1 PDK-TS27
2 PDK-TS27A

Publicado por Pioneer Corporation.
Copyright © 2007 Pioneer Corporation.
Todos los derechos reservados.

感謝您購買本Pioneer產品。
