用户手册 PDK-TS30A PIONEER

取极上的注意 2
同橱の部品の確認 3
Standの組み立て 3
遮光板の取り付け（PDK-TS30Aの） 4
5
拉克尔 5
軋倒防止 6
仕 樣 6
寸法圖 7

取拔上的注意

注意 安全上的绘表示中

(M4× 10mm ：黑） × 4

stsndの組み立て

組み立て手順

「拉斯卡莱比是拉克和壁面的两方固定到这里」

ラック无论如何固定する方法

為使您熟知本機的正確操作方式，務求詳閱本「操作手冊」。

在您閱讀完手冊的內容後，請妥為保存，以備日後參考之用。

安装

如果您在安裝時遇到任何問題，請與您的經銷商連絡。
- Pioneer對於因安裝錯誤、不當使用、修改或天災所造成的任何意外或損害，恕概不負責。

重要警示

將位於設備下方的型號和序號記錄下來。

型號

序號

保留這些號碼以備不時之需。

目錄

注意 44

清點標準配件 45

組裝支架 45

接合遮光罩(限PDK-TS30A) 46

安装電漿電視 47

將本產品安裝到機架等裝置上 47

預防設備摔落 48

規格 48

尺寸圖 49

注意

本標誌在於指出：存在有可能造成人體傷害或財物損失的危險或不安全的做法。

注意

#

這個桌上支架是專為先鋒牌電漿電視(PDP-608ZD/PDP-608ZDA)所設計的。如果使用其他機種，可能會因為不穩定而造成傷害。想要獲得更進一步的資訊，請跟你購買顯示器的店家聯絡。

除了詳細的指示，請不要安裝或修改產品。除了那些指示說明，請不要將此支架安裝電漿電視，也不要修改或是另有用途。

安装位置

• 選擇一個夠堅固，足以支撐桌上支架和顯示器的地方。
• 確認是安裝於平坦和堅固的地方。
• 切勿將本產品安裝於室外、溫泉處或沙灘附近。
• 不要將支架安裝於會震動或衝撞的地方。

組合和安裝

• 請按照裝配指示組合桌上支架，將所有螺絲穩固的栓在指定的地方。
  安裝顯示器以後，因為桌上支架沒有按照指示安裝，可能會發生幾種狀況，如設備碎裂或是翻覆的意外發生。
• 安裝顯示器時一定要有兩人或兩人以上去確認是否安裝妥當。
• 安裝以前，將顯示器和周邊設備的電源關閉，然後再將電源線插頭從插座拔除。

防止產品的翻覆造成的意外，如地震等等。請確實的量測以防止翻覆(請參閱第48頁)。

清點標準配件

請清點確定收到所有標準配件，再行組裝及安裝。

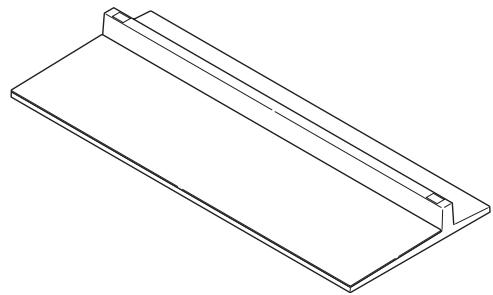

- 座板 × 1

- 遮光罩 × 1
(僅適用 PDK-TS30A)
螺絲 ①

(M5×10mm：黑色)×6

- 防掉落定位帶 × 4
- 安裝螺絲 ②

(M6×20mm：黑色)×4

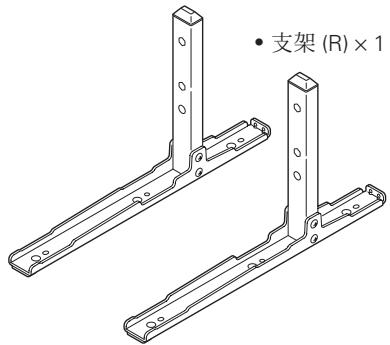

- 支架 (L) × 1
- 操作手册（本份文件） × 1

- 螺絲 ③

(M4×10mm：黑色)×4

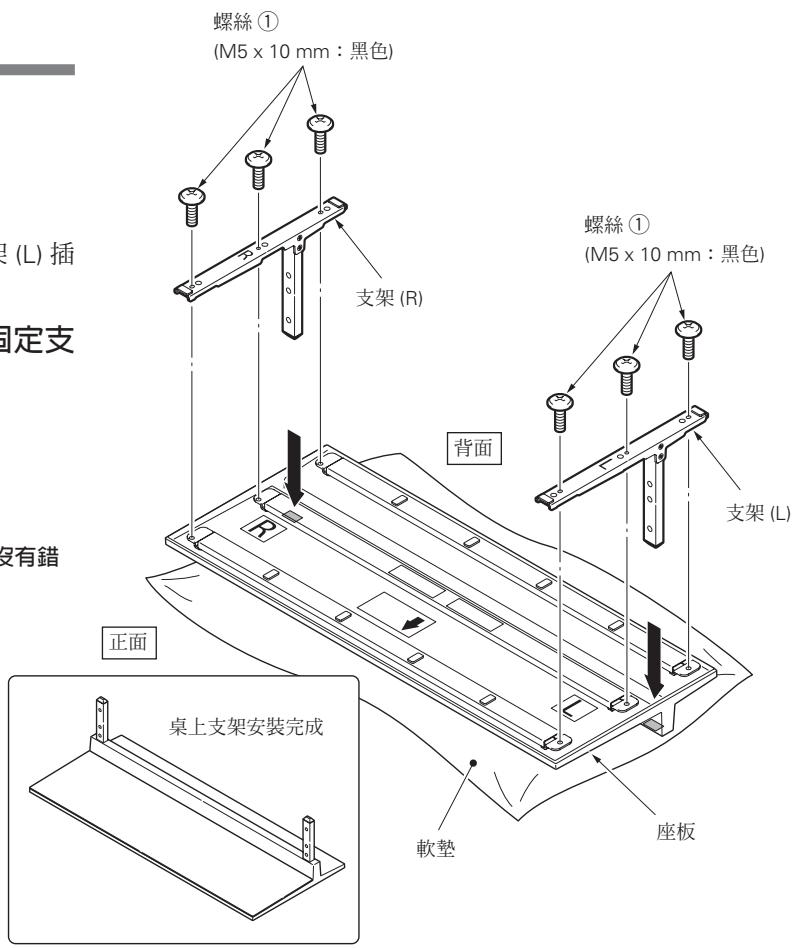

組裝支架

組裝程序

1 將座板翻轉使底面朝上。
2 將支架管插入座板內。

將支架 (R) 插入標示「R」的底板右側，以及將支架 (L) 插入標示「L」的底板左側。

3 鍍緊螺絲 ① (M5×10 mm:黑色)以固定支架。

附註

組裝支架管時，請於座板放置一軟墊。
組裝前若未放置軟墊，則座板正面可能會刮傷。
- 安裝支架 (L) 和支架 (R) 時請謹慎小心，以確定安裝位置沒有錯誤。支架若安裝錯誤，可能會導致整個支架損壞。

此部分可預防連接至電漿電視背面連接線之反射光到底蓋上。

附註

將座板固定到一平坦、穩定之處後，再將其接上。

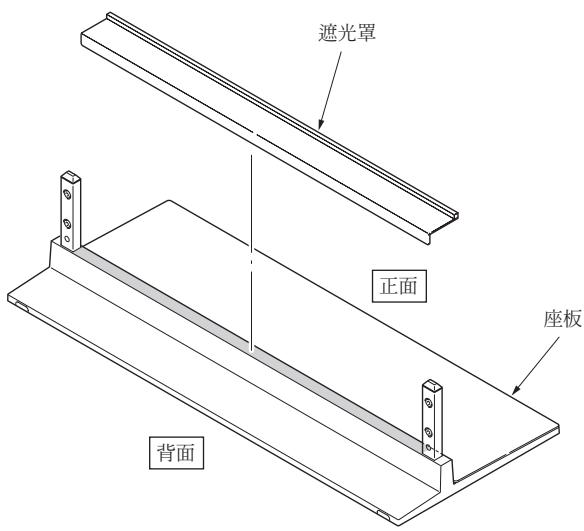

接合程序

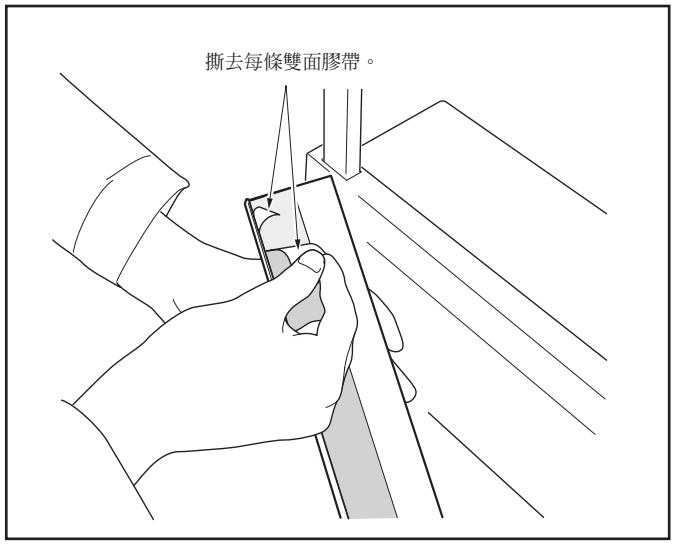

1 撕去遮光罩上的雙面膠帶。

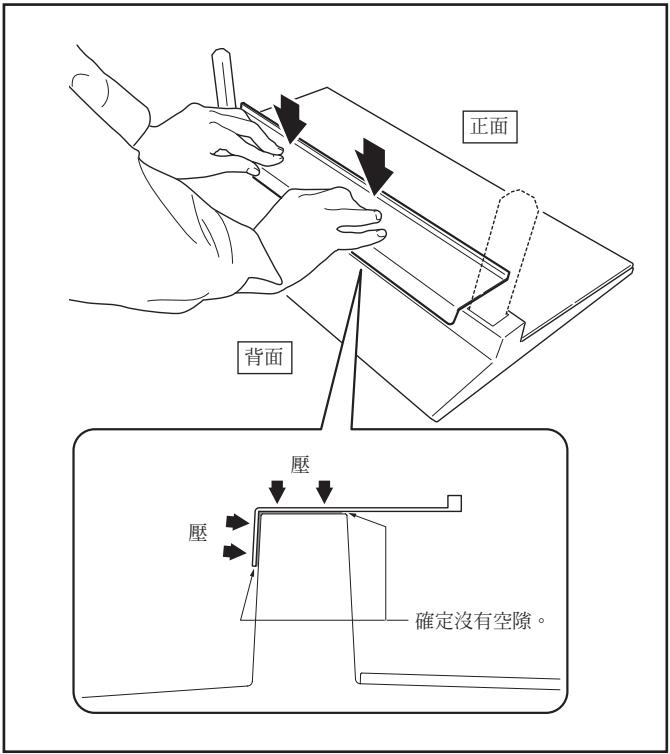

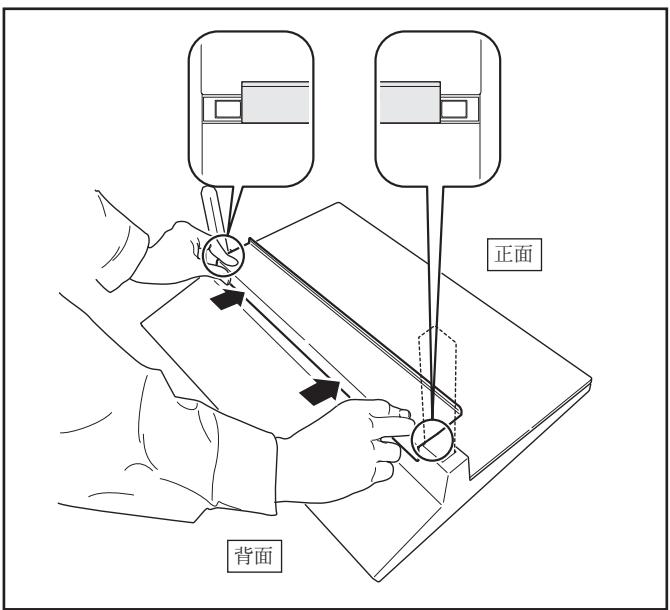

2 握牢遮光罩两端，同時利用雙面膠帶將它接上。

附註

小心遮光罩不要扣到支架管安插孔上。
- 固定於定位時不要有任何空隙（如下圖）。

如有空隙，遮光罩可能會剥落。

3 從上往下壓，並固定於定位。

安裝電漿電視

注意

電漿電視的重量約為55.5kg，欠缺深度亦不穩定。因此，組裝及安裝須由兩人合力完成。

附註

務必在平坦穩固的地點進行安裝。
- 將螺絲垂直插入螺絲孔，請勿過度用力鎖緊螺絲。
- 請在電視底部放置床單或其他布料，以免刮傷或損壞電視。
用手稍微轉動螺絲二到三次，然後用螺絲起子鎖緊。

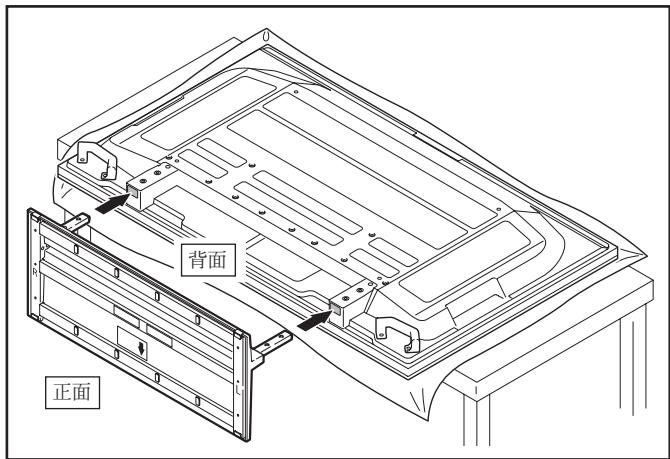

1 將電漿電視安裝到支架上。

將電漿電視平放。將支架上的支架對準電漿電視的支架槽，然後將支架緩慢地水平插入機架槽。請確定支架沒有誤觸支架槽以外的地方，否則可能會刮傷電視或導致電視的背面或端子變形。

附註

將電漿電視平放時，請謹慎小心，以免造成刮痕或損壞。

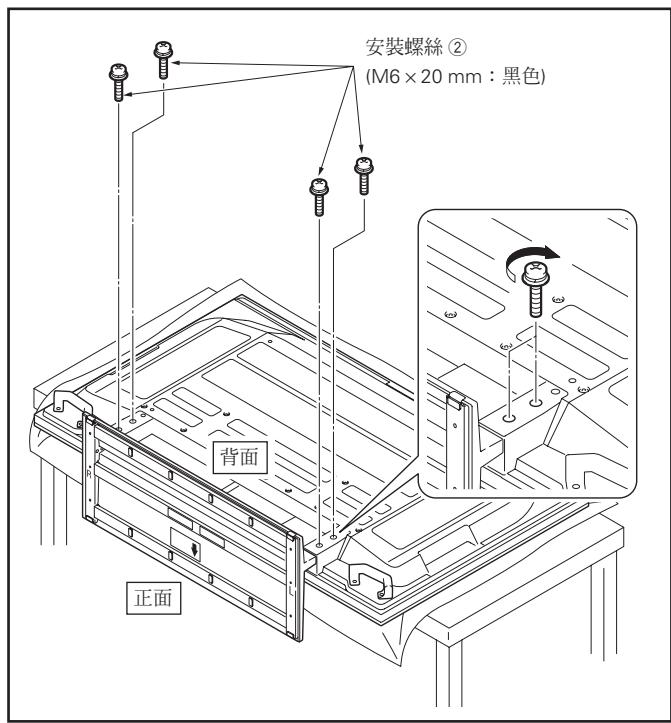

2 用安裝螺絲固定電漿電視 (M6×20 mm: 黑色)。

請用十字螺絲起子鎮緊螺絲。

附註

安裝支架後，請將電漿電視直立放置。

將本產品安裝到機架等裝置上

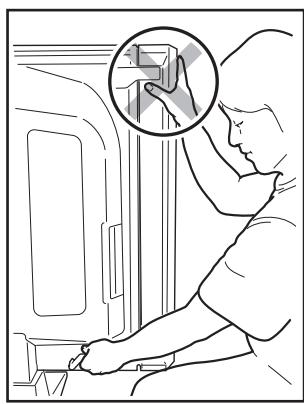

注意

• 安裝至機櫃時，請務必由兩位以上人員抓穩電漿電視。
• 請勿利用揚聲器或支架為施力點搬動電漿電視，以免造成損壞。

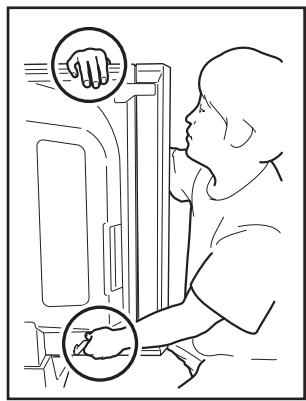

請由頂部並利用把手搬動電漿電視。

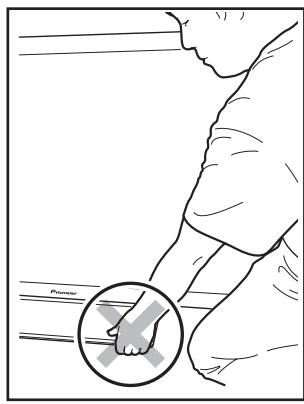

請勿抓握揚聲器搬動電漿電視。

請勿抓握支架搬動電漿電視。

預防設備摔落

• 在安裝支架後，請特別小心確定設備不會摔落。
• 將電漿電視安裝至機櫃和牆面上。

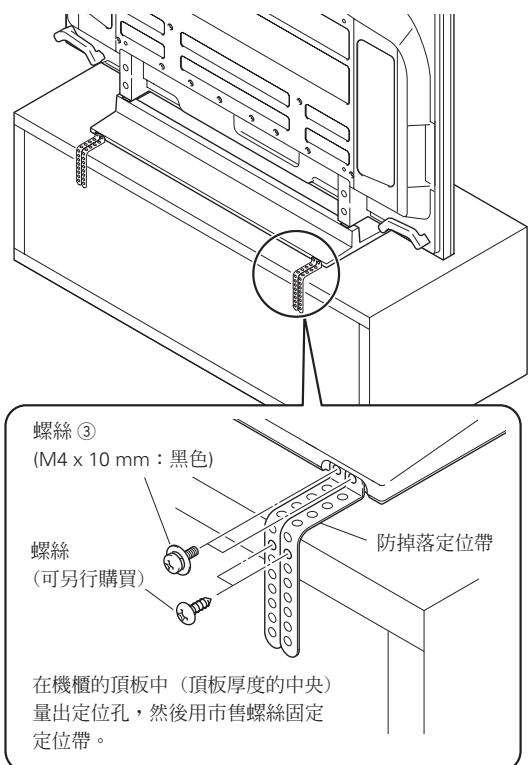

穩固於桌上

如圖所示，用螺絲和防掉落定位帶固定電漿電視 ③ (M4 × 10 mm: 黑色)。在店面銷售電漿電視時，請用螺絲固定機櫃。

附註

要將設備穩固於桌上，請使用額定直徑為4mm及至少20mm長的螺絲。

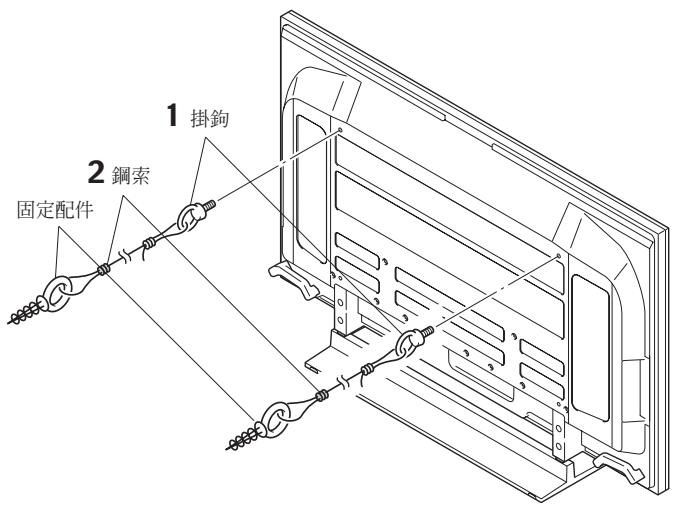

利用牆壁固定

1 將防摔落螺絲（掛鉤）安裝到電漿電視上。
2 利用強力鋼索適當地穩固並牢牢固定到牆上、柱上或其他堅固的元件上。

請使用相同方式固定好左右兩側。

附註

請使用一般市面上的掛鉤、鋼索及固定配件。

建議掛鉤：額定直徑M8

長度 12mm 至 15mm

規格

外部尺寸：

PDK-TS30 920 mm (宽) × 222.4 mm (高) × 380 mm (深)

PDK-TS30A 922 mm (宽) × 222.4 mm (高) × 381 mm (深)

重量：

PDK-TS30 5.7 kg

PDK-TS30A 6.8 kg

• 以上的外部規格如有修改，以改善產品品質，恕不另行通知。

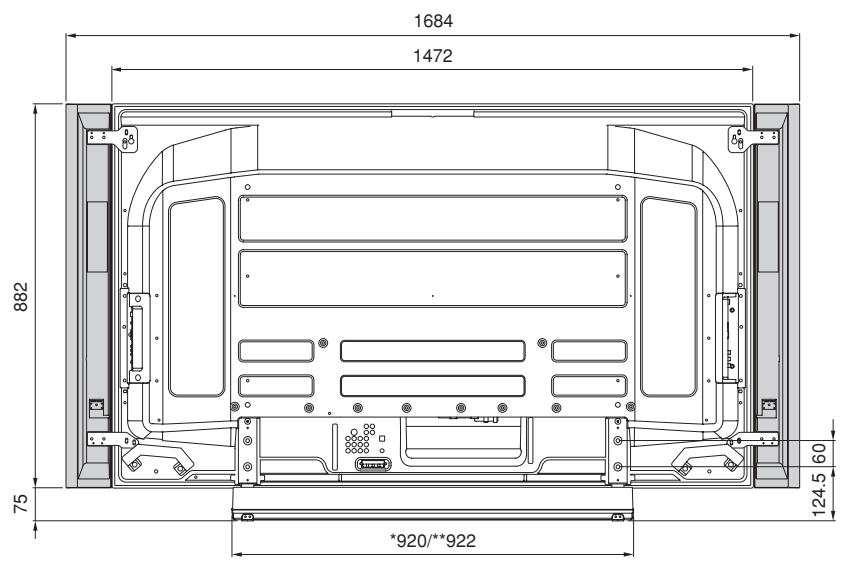

安裝側揚聲器時

單位：mm

• PDK-TS30 ** PDK-TS30A

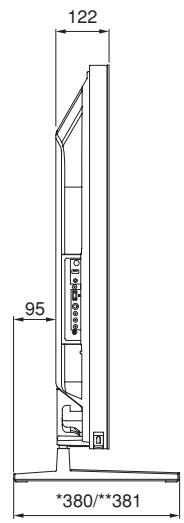

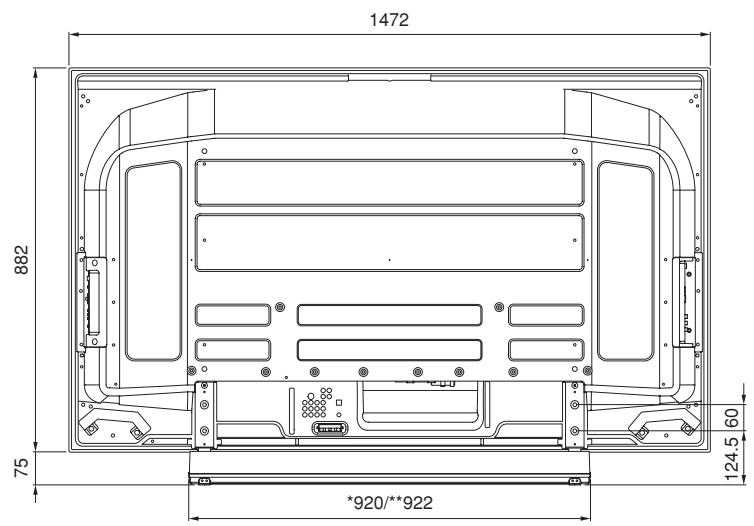

未配備揚聲器

單位：mm

• PDK-TS30 ** PDK-TS30A
