MANUALE UTENTE PDK-TS30A PIONEER

Istruzioni di utilizzo

Handleiding

Grazie per aver acquistato un prodotto Pioneer.

Per imparare ad usare il vosto modello in modo sicuro e corretto, leggete accuramente le istruzioni per l'uso.

Vi consiglio di tenere le istruzioni per l'uso a portata di mano per future consultazioni.

Installazione

• Se incontrate delle difficoltà durante l'installazione, rivolgetevi al sostro fornitore.
• Pioneer non è responsable per qualsiasi danno causato da un'installazione non corretta, da un uso improprio, da modifiche o da calamità naturali.

AVVISO IMPORTANTE

Registrate il numero di modello e di seri edell'apparecchio qui除去.

Modello N.

Serie N.

Conservate甚么 numero per uso in seguito.

Indices

Attenzione 26

Controllo degli accessori standard 27

Montaggio del supporto 27

Fissaggio della protezione antiriflesso

(solo per i modello PDK-TS30A) 28

Montaggio del teilevisore al plasma 29

Montaggio del prodotto su uno scaffale, ecc. .... 29

Prevenire la caduta dell'apparecchio 30

Dati tecnic 30

Grafico delle misure 31

ATTENZIONE

Questo symbolo si riferisce ad una procedura azzardata o pericolosa che può recare anni alle persone o alle cose.

Attenzione

Questo prodotto è un supporto di ravolo concepito esclusivamente per teilevisori al plasma Pioneer (modelli PDP-608ZD / PDP-608ZDA).

L'uso con altri modelli cui poè causare instabilità e provocare danni. Per ulteriori informazioni, contattate il negozio dove avete acquistato il Vostro display.

Non installare o modificare il prodotto diversamente da come illustrato. Usate quello supporto sostanto con i teilevisori al plasma specificati e non modificatelo o utilizzatelo per altri scopi.

Posizione dell'installazione

• Scegliete una posizione abbastanza resistente da sostenere i pesi del supporto e del display.
• Assicuratevi di posizionarlo in piano e in modo stabile.
• Non installatelo all'aperto, vicino a fonti di calore o a una spiaggio.
• Non installate il supporto dove potrebbe essere esesto a vibrazioni o urti.

Montaggio e installmente

• Montate il supporto secondo le istruzioni di montaggio e fissate bene tutte le viti nelle posizioni predispose. Dop o l'installazione del display, si possono verificare incidenti imprevisti, come la rottura o la caduta dell'apparecchio, se il supporto non è stato installato secondo le istruzioni.
• Per garantire un'installazione sicura, il display devessecco montato sempre da due o più personne.
• Prima dell'installazione, spegnete il display e le periferiche, poi disinserite la spina alla presa di alimentazione.

Per evitare incidenti causati alla caduta del prodotto, prendete le necessarie precauzioni per impedire la sua caduta (vedi pagina 30).

Controllo degli accessori standard

Prima del montaggio e dell'installazione controllate che tutti gli accessori standard siano stati forniti.

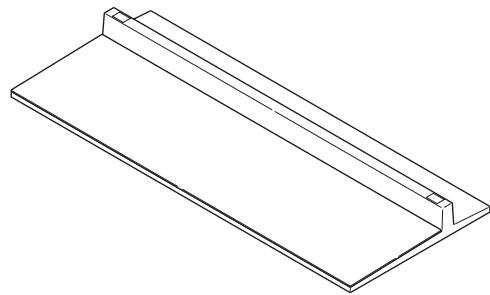

Coperchio della base × 1

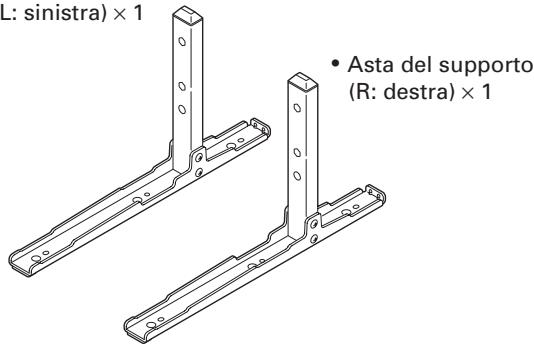

- Asta del supporto

- Protezione antiriflesso × 1 (solo per i modello PDK-TS30A)

Cinghie anti-caduta × 4

- Istruzioni di utilizzo (questo manuale) × 1

Viti ① (M5× 10mm : nero) × 6

Viti di montaggio ② (M6x20mm:nero)X4

Viti ③ (M4× 10mm :nero） × 4

Montaggio del supporto

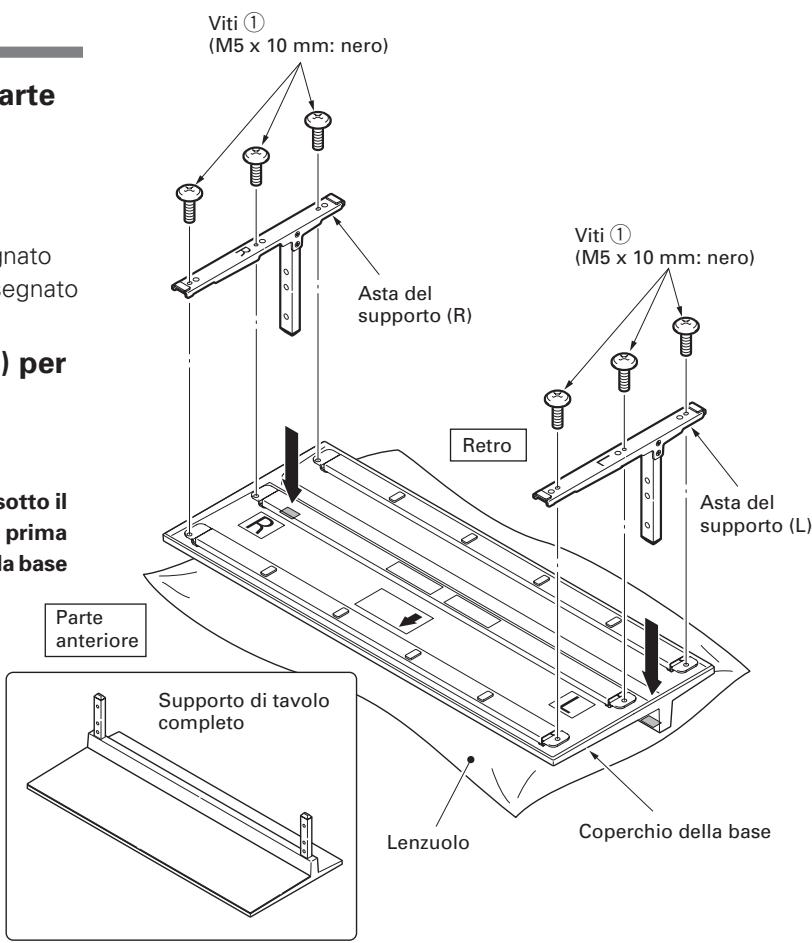

Procedura di montaggio

1 Girate il coperchio della base con la parte inferiore rivolta verso l'alto.
2 Inserite le gambe del supporto nel coperchio della base.

Inserire l'asta del supporto (R) nel lato contrassegnato con "R" e l'asta del supporto (L) nel lato contrassegnato con "L".

3 Stringete le viti ① (M5 x 10 mm: nero) per fissare le aste del supporto.

Nota

• Quando montate il supporto appoggiate un lenzuolo sotto il coperchio della base. Se non si appoggia il lenzuolo prima del montaggio, la superficie anteriore del coperchio della base potrebbe graffiarsi.
• Durante il montaggio delle aste del supporto (L) e (R), assicuratevi che queste siano nella posizione corretta. Il montaggio errato delle aste più danneggiare il supporto.

Fissaggio della protezione antiriflesso (solo per i modello PDK-TS30A)

Questa parte impedisce il riflesso dei cavi collegati al retro del teilevisore al plasma sul coperchio della base.

Nota

Procedura di fissaggio

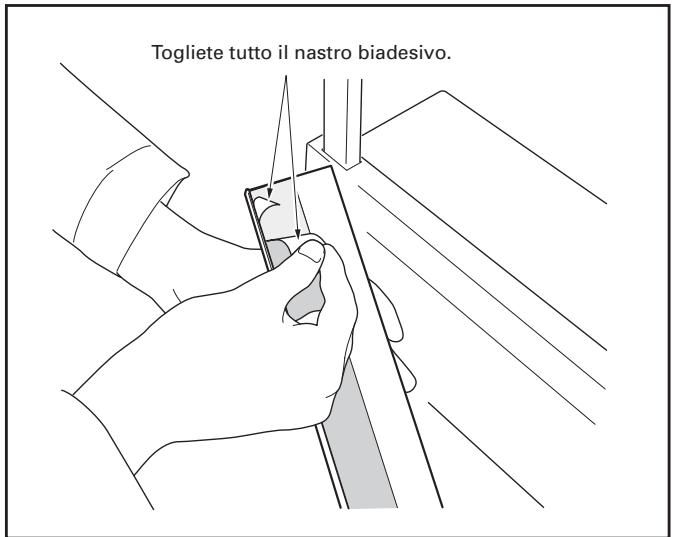

1 Togliete il nastro biadesivo alla protezione antiriflesso.

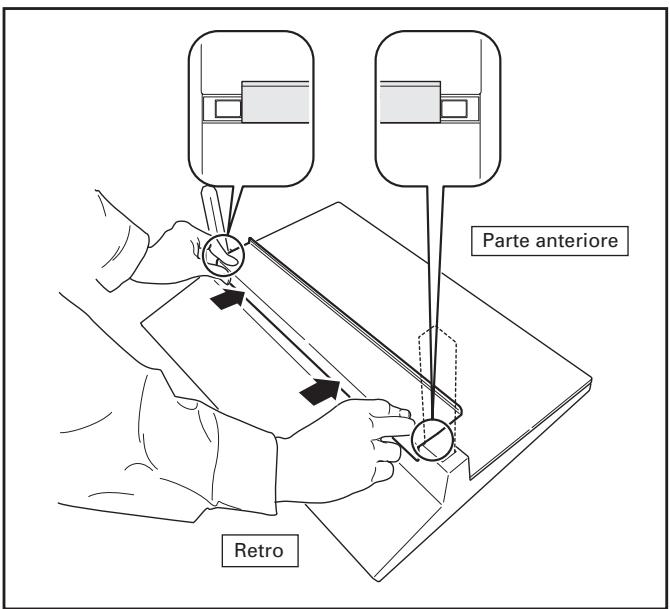

2 Tenendo ben ferme le estremità, fissate la protezione antiriflesso con il nastro biadesivo.

Nota

• Assicuratevi che la protezione antiriflesso non copra i fori di inserimento delle gambe del supporto.
• Fissatelo saldamente, di modo che non vi siano spazi vuoti (vedi immagine fatto). Altrimenti, la protezione antiriflesso potrebbe scollarsi.

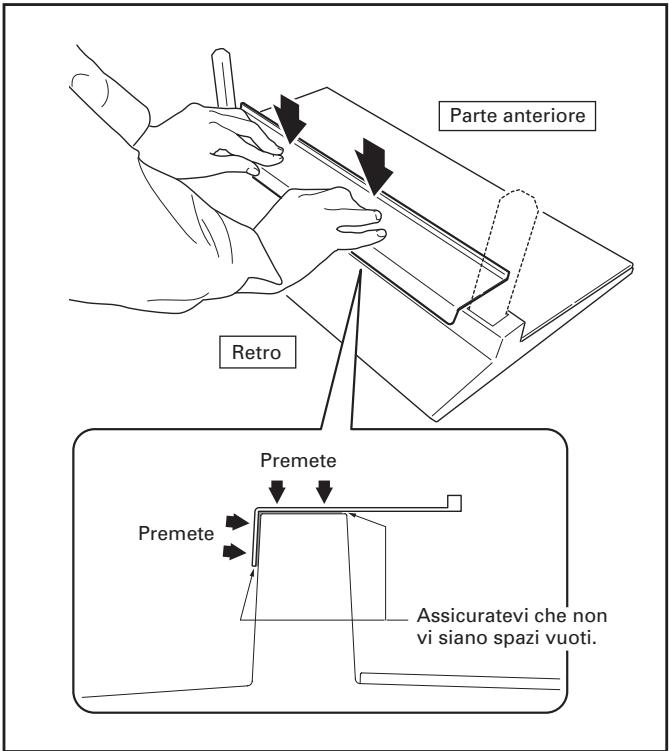

3 Fissatela premendo la parte superiore versus il basso.

Montaggio del teilevisore al plasma

Attenzione

Il peso del teilevisore al plasma è di circa 55,5 kg, non hanno profondità e sono instabili. Per quello motivo devono essere montati e installati da almeno due persona.

Nota

• Assicuratevi di installerlo su una superficie pianà e stabile.
• Inserite le viti nei fori in direzione verticale e non stringetele più del necessario.
• Appoggiate un panno o un materiale simile sotto lo schermo per evitare graffiti o danni.
• Dop aver avvitato leggermente la vite a mano per due o tre giri, stringetela con un cacciavite.

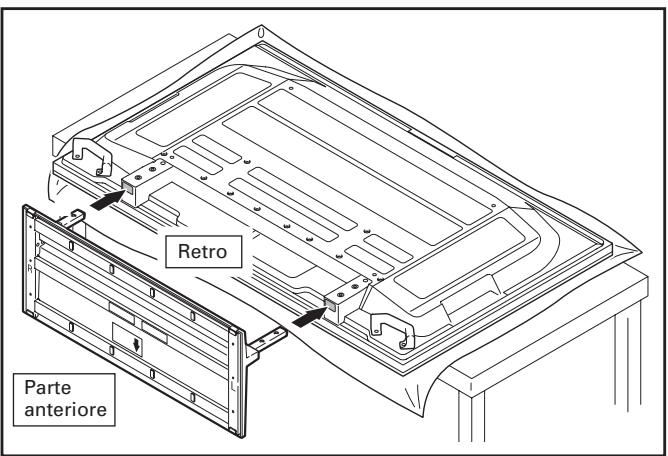

1 Fissaggio del teileisore al plasma al supporto.

Sdraiate il teilevisore al plasma. Allineate i sostegni del supporto con le scanalature dei sostegni del teilevisore al plasma e insertire lentamente i sostegni in direzione orizzontale. Assicuratevi che i sostegni del supporto tocchino sostanto le scanalature dei sostegni del teilevisore al plasma. Il contatto con altre parti potrebbe provocare graffiti o deformazioni del retro dello schermo o dei terminali.

Nota

Mentre sdraiate il tevisore al plasma, state attenti a non graffiarlo o dannegiarlo.

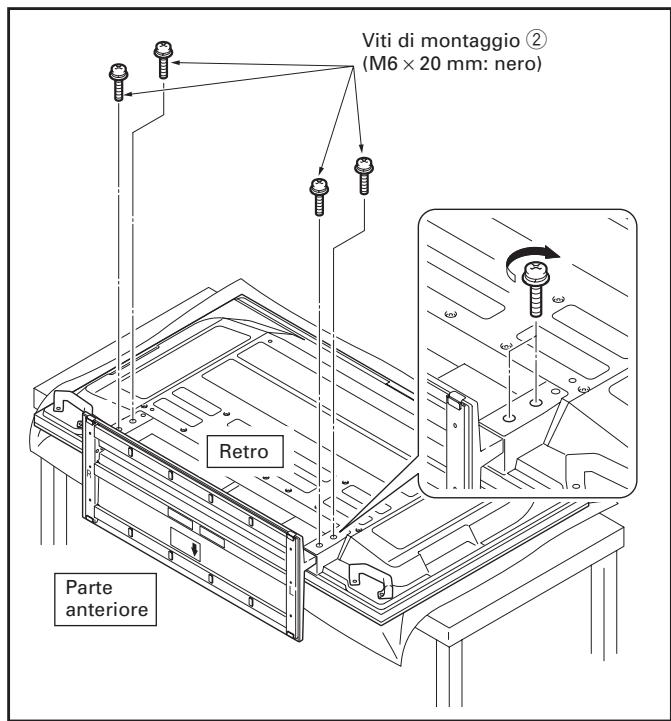

2 Fissaggio del tevisore al plasma con le viti di montaggio ② (M6 × 20 mm: nero).

Stringete le viti con un cacciavite Philips.

Nota

Dopo aver montato il supporto, vi preghiamo di rimettere il tevisore al plasma in posizione dritta.

Montaggio del prodotto su uno scaffale, ecc.

Attenzione

Per l'installazione su uno scaffale ecc., assicuratevi che il tevisore al plasma sia tenuto da due o più personne.
- Vi preghiamo di non tenere il teilevisore al plasma dagli altoparlanti o dal supporto. In quello modo, potreste danneggiare il prodotto.

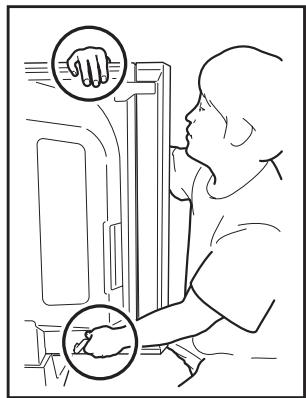

Tenete il tevisore al plasma/DDle maniglie e alla parte superiore.

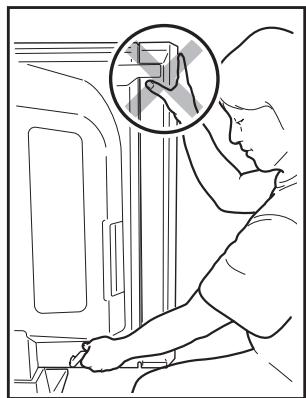

Non tenete il televisore al plasma dagli altoparlanti.

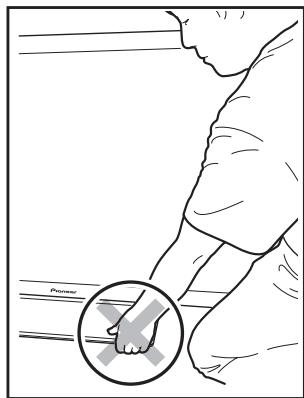

Non tenete il tevisore al plasma dal supporto.

Prevenire la caduta dell'apparecchio

• Dopo il montaggio del supporto, assicuratevi che l'apparecchio non sia in condizioni di cadere.
• Fissate il televisore al plasma allo scaffale e al muro.

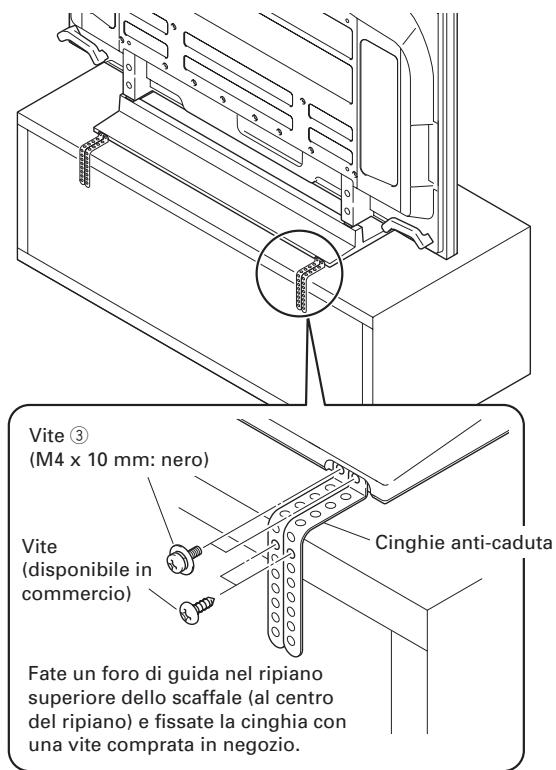

Fissare su ravolo

Fissate il teilevisore al plasma usando le viti ③ (M4 x 10 mm: nero) e le cinghie anticaduta, come migliorato nella figura. Fissate gli scaffali ecc. usando le viti in commercio.

Nota

Per fissare l'apparecchio su un cavolo, usate viti con diametro nominale di 4 mm e lunghezza di almeno 20 mm.

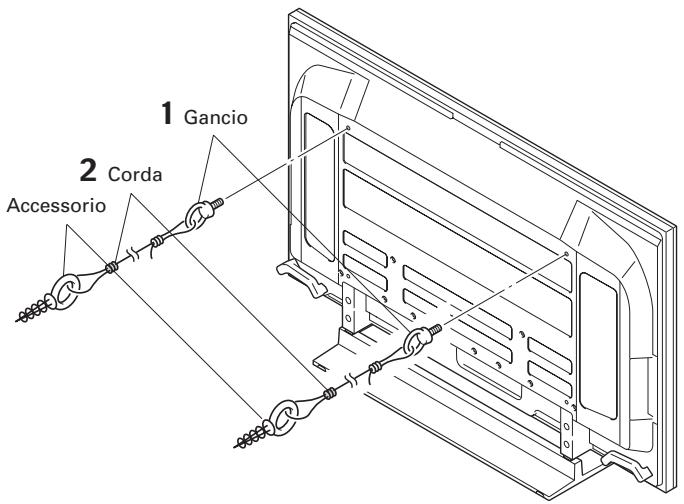

Fissare l'apparecchio al muro

1 Fissaggio dei bulloni anticaduta (ganci) al teilevisore al plasma.
2 Usate corde robuste per fissarlo bene e con cura a un muro, pilastro o altro elemento resistente.

Svolgete quello lavoro dello stesso modo sul lato sinistro e su quello destro.

Nota

Usate ganci, corde e accessori che si trovano sul mercato.

Gancio consigliato: Diametro nominale M8 Lunghezza da 12 mm a 15 mm

Dati tecnic

Misure esterne:

PDK-TS30 920 mm (L) × 222,4 mm (A) × 380 mm (P)
PDK-TS30A 992 mm (L) × 222,4 mm (A) × 381 mm (P)

Peso:

PDK-TS30 5,7 kg

PDK-TS30A 6,8 kg

• Le specifiche copramenzionate e l'aspetto esteriore possono essere modificati nella preavviso per migliorare il prodotto.

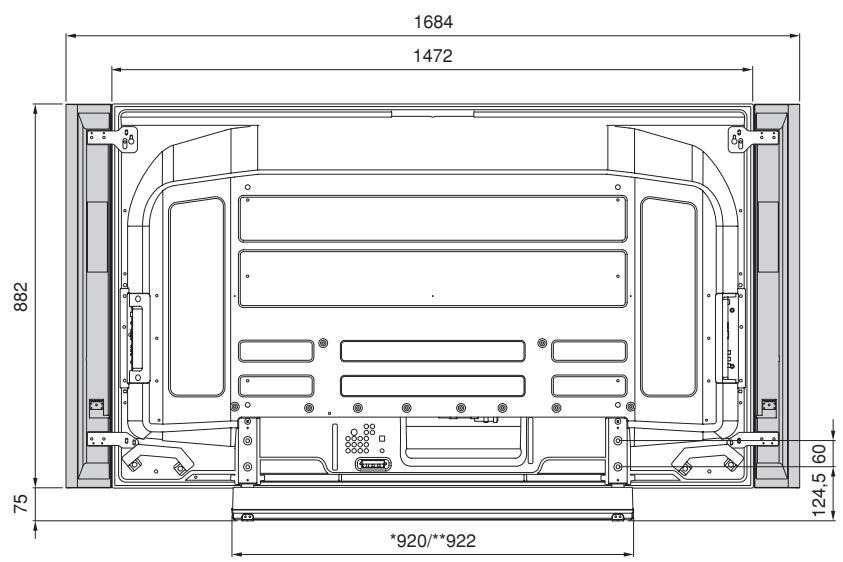

Con gli altoparlanti laterali montati

Unità: mm

• PDK-TS30 ** PDK-TS30A

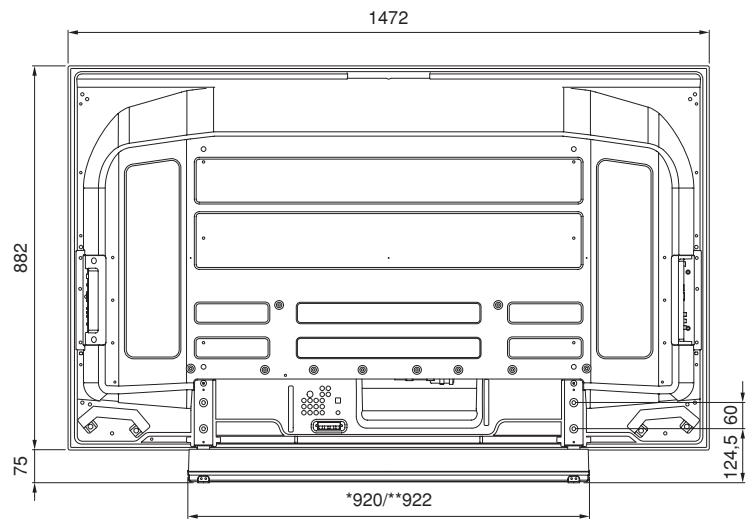

Senza altoparlanti

Unità: mm

• PDK-TS30 ** PDK-TS30A
