用户手册 PDK-TS28 PIONEER
爲使您熟知本機的正確操作方式，務求詳閱本「操作手冊」。在您閱讀完手冊的內容後，請妥爲保存，以備日後參考之用。
安裝
- 如果您在安裝時遇到任何問題，請與您的經銷商連絡。
- Pioneer對於因安裝錯誤、不當使用、修改或天災所造成的任何意外或損害，恕概不負責。
重要警示
將位於設備下方的型號和序號記錄下來。
型號
序號
保留這些號碼以備不時之需。
目錄
注意 56
清點標準配件....57
組裝支架 57
接合遮光罩(限 PDK-TS27A 和 PDK-TS29A) ..... 58
安裝電漿電視....59
將本產品安裝到機架等裝置上 60
預防設備摔落....61
規格 61
尺寸圖 62
注意
本標誌在於指出：存在有可能造成人體傷害或財物損失的危險或不安全的做法。
注意
這個桌上支架是專為先鋒牌電漿電視 (PDP-508XG / PDP-508ZG / PDP-428XG) 所設計的。如果使用其他機種，可能會因為不穩定而造成傷害。想要獲得更進一步的資訊，請跟你購買顯示器的店家聯絡。
除了詳細的指示，請不要安裝或修改產品。除了那些指示說明，請不要將此支架安裝電漿電視，也不要修改或是另有用途。
安裝位置
- 選擇一個夠堅固，足以支撐桌上支架和顯示器的地方。
- 確認是安裝於平坦和堅固的地方。
- 切勿將本產品安裝於室外、溫泉處或沙灘附近。
- 不要將支架安裝於會震動或衝撞的地方。
組合和安裝
- 請按照裝配指示組合桌上支架，將所有螺絲穩固的栓在指定的地方。 安裝顯示器以後，因為桌上支架沒有按照指示安裝，可能會發生幾種狀況，如設備碎裂或是翻覆的意外發生。
- 安裝顯示器時一定要有兩人或兩人以上去確認是否安裝妥當。 - 安裝以前，將顯示器和周邊設備的電源關閉，然後再將電源線插頭從插座拔除。
防止產品的翻覆造成的意外，如地震等等。請確實的量測以防止翻覆(請參閱第61頁)。
■ 電漿電視和機架適用表
| 電漿電視 | 桌上支架 |
| 50吋配備底部揚聲器機型 | PDK-TS28 |
| 50吋配備側揚聲器機型 | PDK-TS29/PDK-TS29A |
| 42吋機型 | PDK-TS27/PDK-TS27A |
清點標準配件
請清點確定收到所有標準配件，再行組裝及安裝。
- 座板 × 1
-
支架 (L)× 1
-
遮光罩 × 1 (限 PDK-TS27A 和 PDK-TS29A)
-
螺絲 ① (4 mm × 10 mm : 銀色) × 4
-
安装螺絲 ③ (M8 × 40 mm : 黑色) × 2 [50 吋電視配件]
-
安装螺絲 ④ (M8 × 23 mm : 黑色) × 2
-
防掉落定位带 × 2
- 操作手册（本份文件） × 1
- 安装螺絲 ②
(M8 × 60 mm : 黑色) × 2
[42 吋電視配件]
- 螺絲 ⑤
(M4 × 10 mm : 黑色) × 2


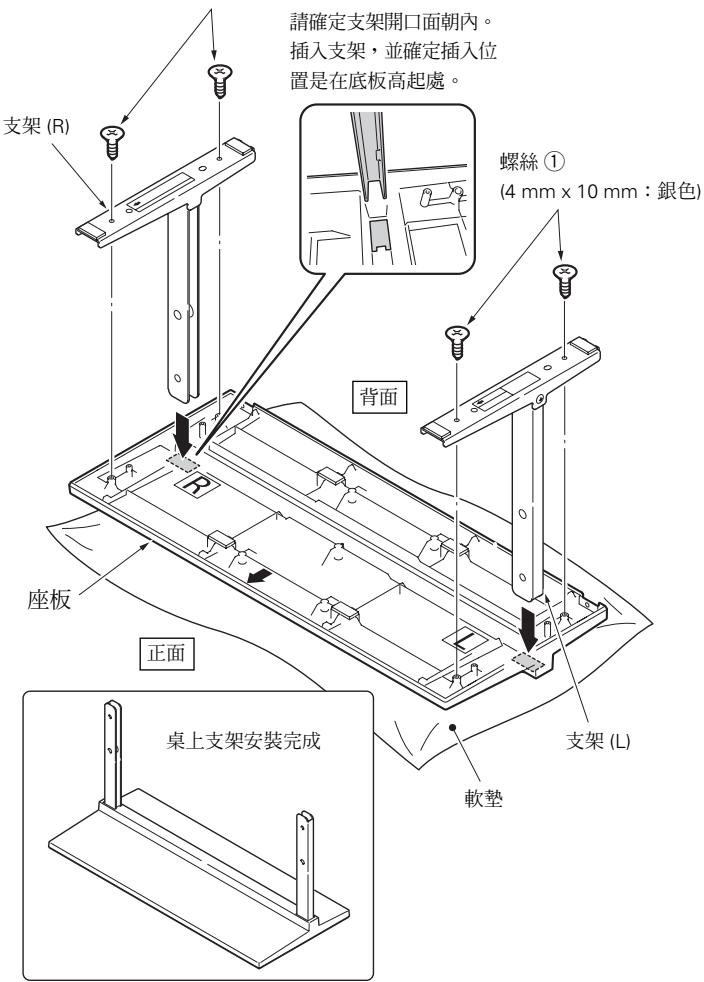

組裝支架
組裝程序
1 將座板翻轉使底面朝上。
2 將支架管插入座板内。
- 將支架 (R) 插入標示「R」的底板右側，以及將支架 (L) 插入標示「L」的底板左側。
- 請確定支架開口面朝內。插入支架，並確定插入位置是在底板高起處。
3 鎖緊螺絲 ① (4 mm × 10 mm : 銀色) 以固定支架。
附註
- 組裝支架管時，請於座板放置一軟墊。
組裝前若未放置軟墊，則座板正面可能會刮傷。 - 安裝支架 (L) 和支架 (R) 時請謹慎小心，以確定安裝位置沒有錯誤。支架若安裝錯誤，可能會導致整個機架損壞。
螺絲①
(4 mm × 10 mm : 銀色)


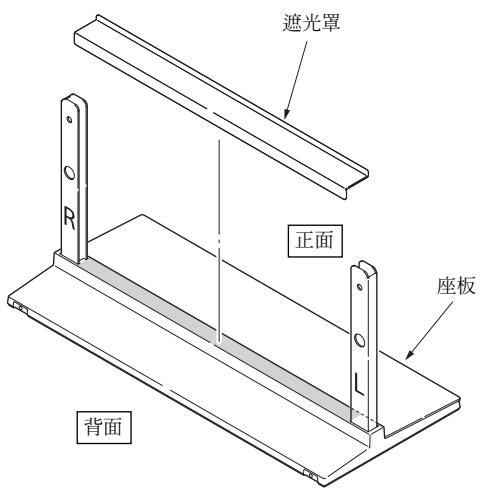

請確定支架開口面朝內。 插入支架，並確定插入位置是在底板高起處。 支架 (R) 螺絲① (4 mm x 10 mm : 銀色) 背面 座板 正面 桌上支架安裝完成 軟墊 支架 (L)接合遮光罩(限 PDK-TS27A 和 PDK-TS29A)
此部分可預防連接至電漿電視背面連接線之反射光到底蓋上。
附註
將座板固定到一平坦、穩定之處後，再將其接上。


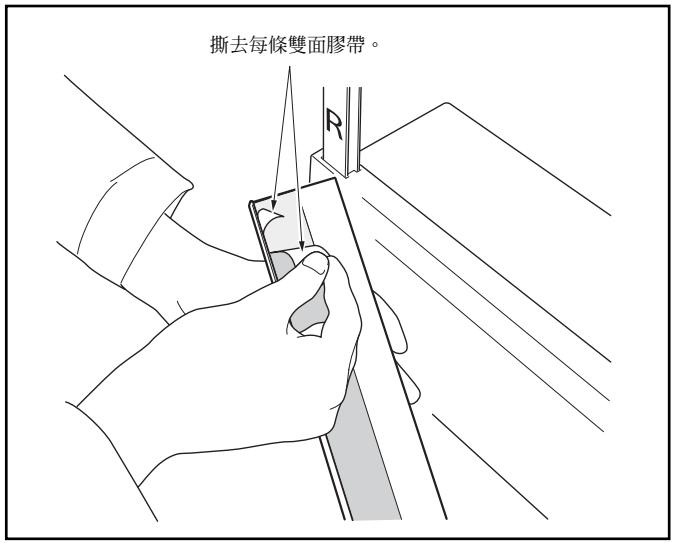

1 撕去遮光罩上的雙面膠帶。


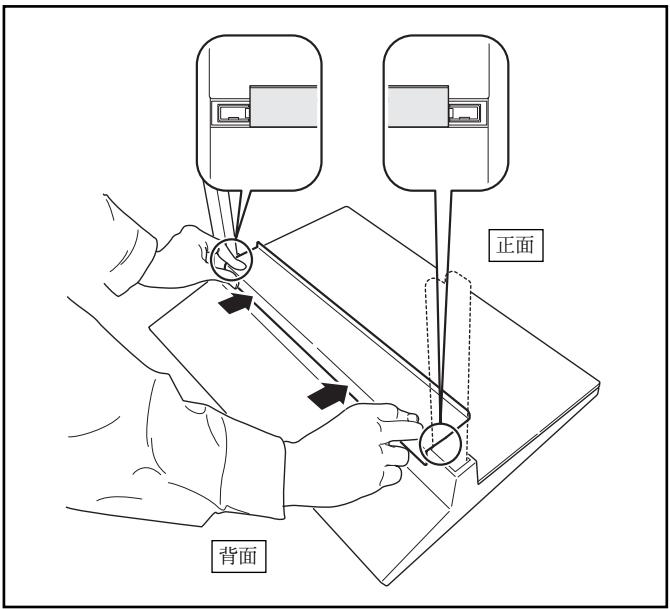

撕去每條雙面膠帶。2 握牢遮光罩兩端，同時利用雙面膠帶將它接上。
- 小心遮光罩不要扣到支架管安插孔上。
- 固定於定位時不要有任何空隙（如下圖）。
如有空隙，遮光罩可能會剝落。

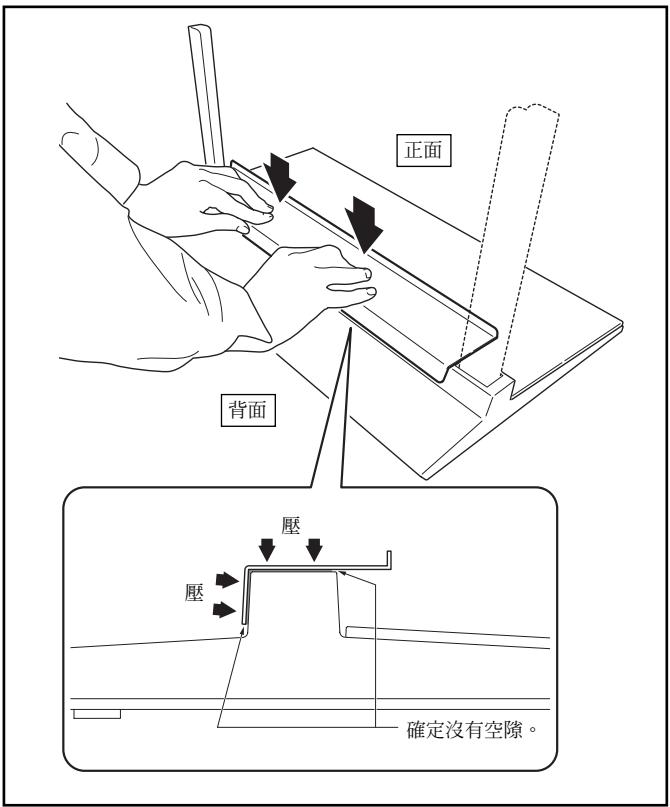

3 從上往下壓，並固定於定位。
注意
50 吋機型 (未含揚聲器) 的重量約 34 kg，42 吋機型則約 30 kg，此兩款皆屬於薄形電視，無法站立，因此至少要由兩位人員進行安裝。
附註
● 務必在平坦穩固的地點進行安裝。
● 將螺絲垂直插入螺絲孔，請勿過度用力鎖緊螺絲。
- 請在電視底部放置床單或其他布料，以免刮傷或損壞電視。
● 用手稍微轉動螺絲二到三次，然後用螺絲起子鎖緊。

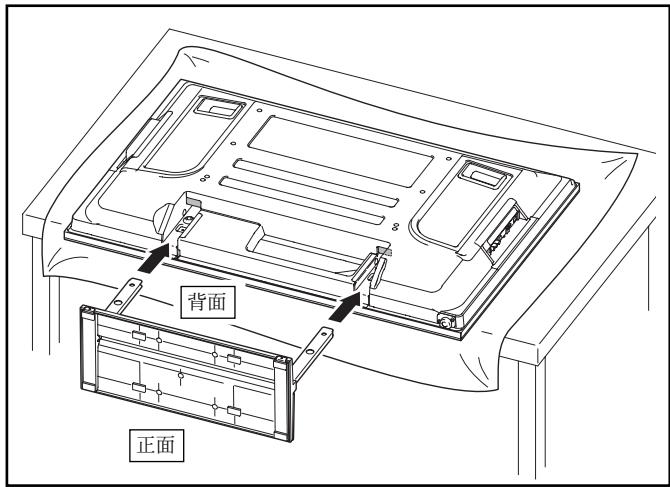

1 將電漿電視安裝到機架上。
將電漿電視平放。將機架上的支架對準電漿電視的機架槽，然後將支架緩慢地水平插入機架槽。請確定支架沒有誤觸機架槽以外的地方，否則可能會刮傷電視或導致電視的背面或端子變形。
將電漿電視平放時，請謹慎小心，以免造成刮痕或損壞。

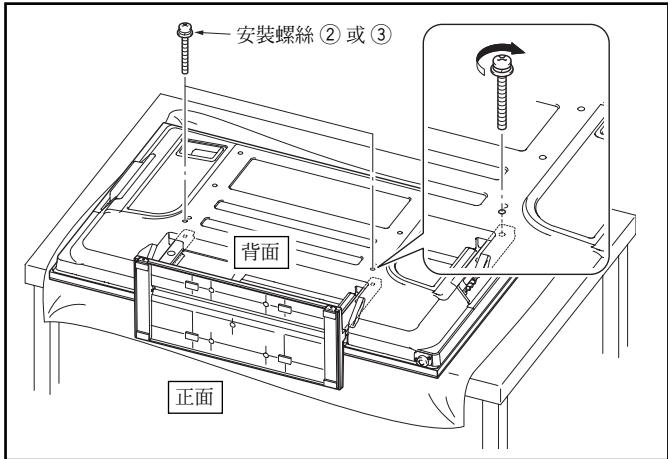

2 用安裝螺絲固定電漿電視 ② (M8 × 60 mm : 黑色) 或 ③ (M8 × 40 mm : 黑色)。
請用十字螺絲起子將螺絲鎖緊於標示箭頭 (標示「T」的螺絲孔) 的位置。
[42 吋電視機型]
PDK-TS27/PDK-TS27A
安裝螺絲 ② (M8 × 60 mm : 黑色)
[50 吋電視機型]
安裝螺絲 ③ (M8 × 40 mm : 黑色)


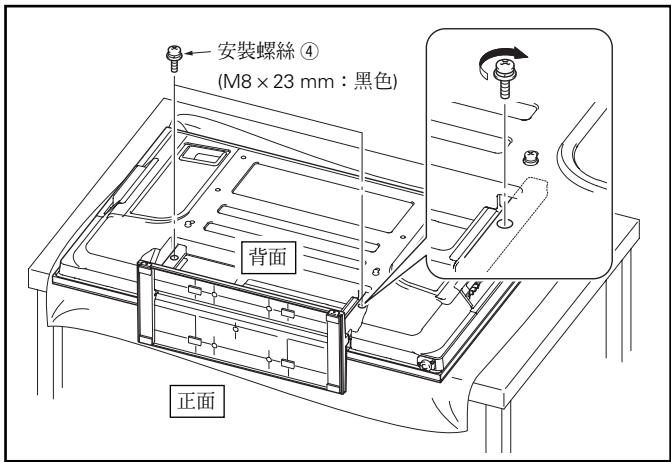

安裝螺絲②或③ 背面 正面3 用安裝螺絲固定電漿電視 ④ (M8 × 23 mm : 黑色)。
請用十字螺絲起子鎖緊螺絲。
安裝機架後，請將電漿電視直立放置。
將本產品安裝到機架等裝置上
注意
● 安裝至機櫃時，請務必由兩位以上人員抓穩電漿電視。
- 請勿利用揚聲器或機架為施力點搬動電漿電視，以免造成損壞。
請由底部並利用把手搬動電漿電視。


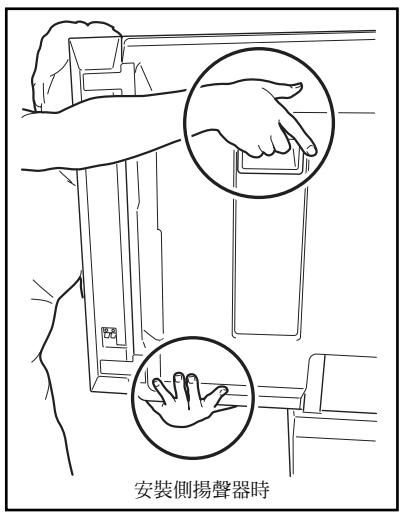

安裝側揚聲器時請由頂部並利用把手搬動電漿電視。


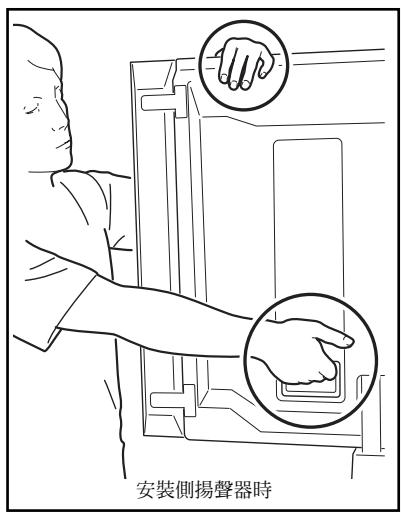

安裝側揚聲器時請由側邊並利用把手搬動電漿電視。


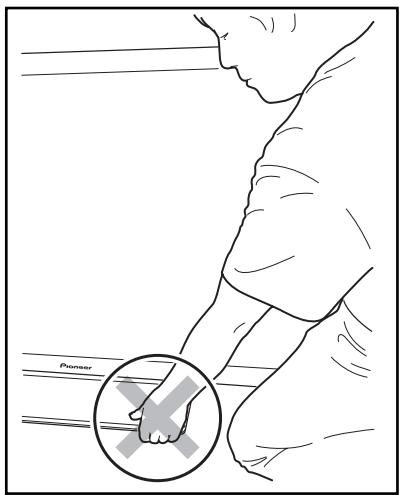

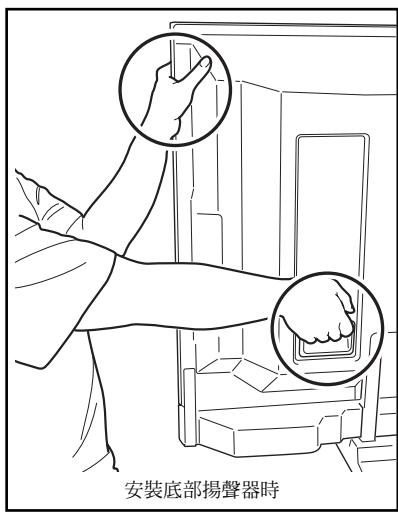

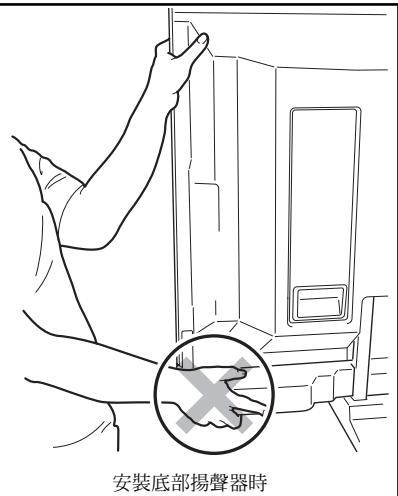

安裝底部揚聲器時請勿抓握揚聲器搬動電漿電視。


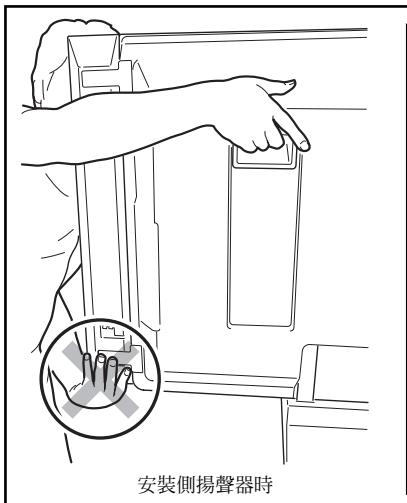

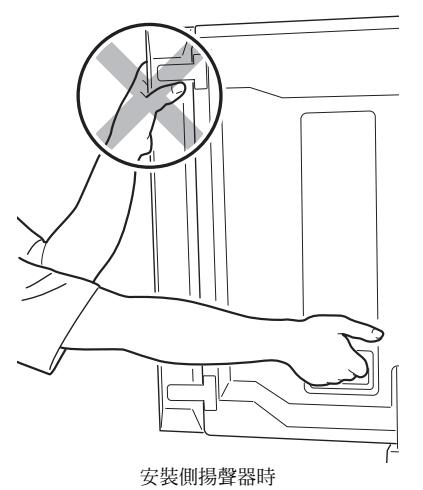

安裝側揚聲器時
● 在安裝支架後，請特別小心確定設備不會摔落。
- 將電漿電視安裝至機櫃和牆面上。

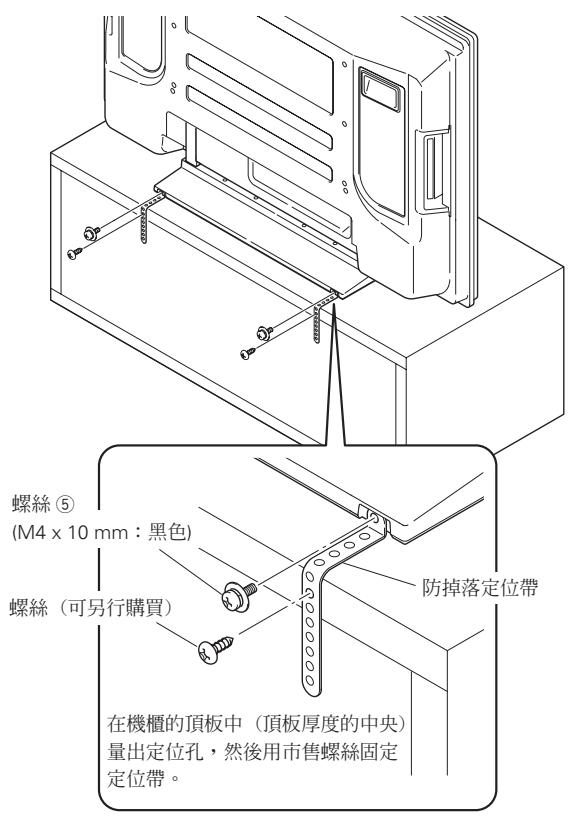

穩固於桌上
如圖所示，用螺絲和防掉落定位帶固定電漿電視 ⑤ (M4 × 10 mm：黑色)。在店面銷售電漿電視時，請用螺絲固定機櫃。
附註
要將設備穩固於桌上，請使用額定直徑為4 mm及至少20 mm長的螺絲。


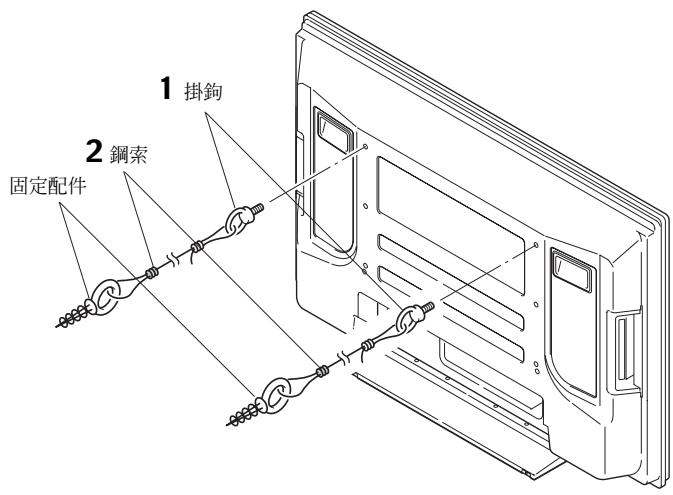

1 將防摔落螺絲（掛鉤）安裝到電漿電視上。
2 利用強力鋼索適當地穩固並牢牢固定到牆上、柱上或其他堅固的元件上。
請使用相同方式固定好左右兩側。
附註
請使用一般市面上的掛鉤、鋼索及固定配件。
建議掛鉤：額定直徑 M8
長度 12 mm 至 15 mm
外部尺寸：
PDK-TS27 .... 550 mm (寬) × 276 mm (高) × 237 mm (深)
PDK-TS27A ...... 552 mm (寬) × 276 mm (高) × 238 mm (深)
PDK-TS28.... 550 mm (寬) × 385.5 mm (高) × 300 mm (深)
PDK-TS29 550 mm (寬) × 323 mm (高) × 300 mm (深)
PDK-TS29A ...... 552 mm (寬) × 323 mm (高) × 301 mm (深)
重量：
PDK-TS27 1.6 kg
PDK-TS27A 1.9 kg
PDK-TS28 2.2 kg
PDK-TS29 2.1 kg
PDK-TS29A 2.5 kg
- 以上的外部規格如有修改，以改善產品品質，恕不另行通知。
安裝側揚聲器時 (50吋電視機型)
單位：mm
*1 PDK-TS29
*3 50 吋 XGA 機型
*2 PDK-TS29A
*4 50 吋 FHD 機型


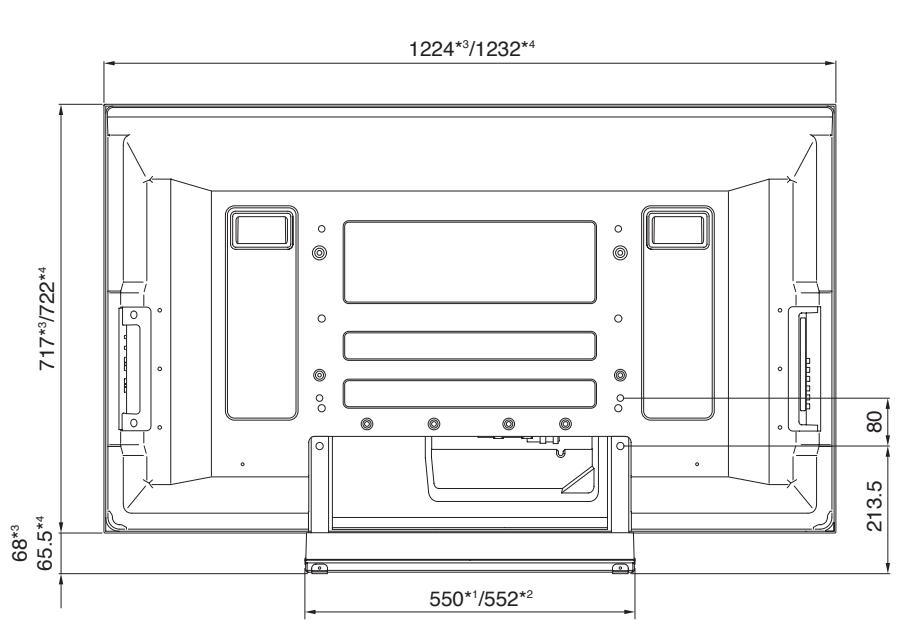

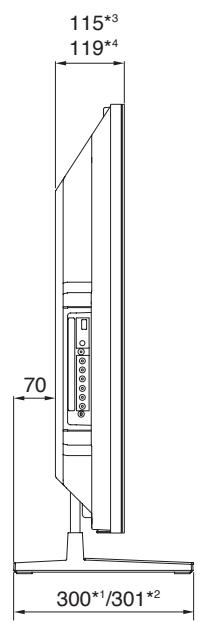

115*3 119*4 70 300*1/301*2安裝底部揚聲器時 (50 吋電視機型)
單位：mm
| *1 PDK-TS29 | *3 50吋 XGA 機型 |
| *2 PDK-TS29A | *4 50吋 FHD 機型 |


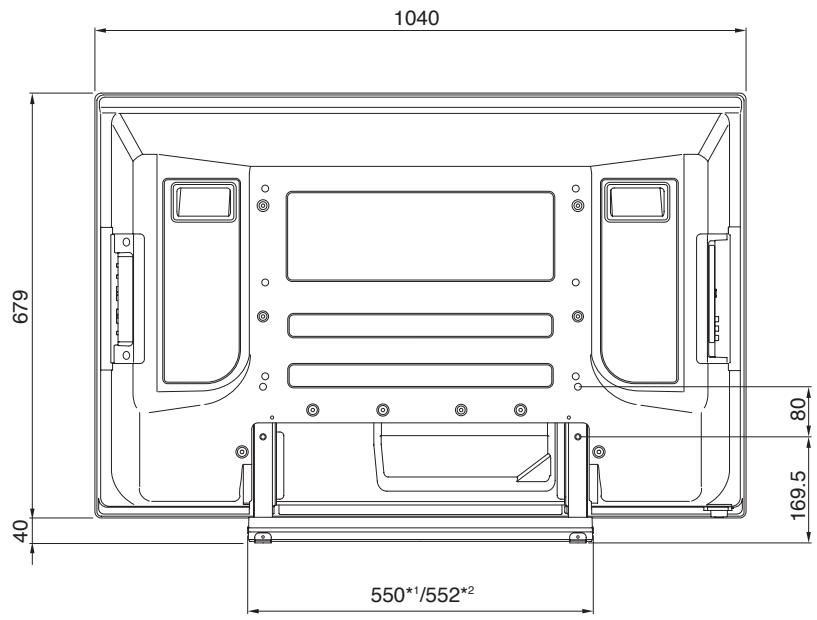

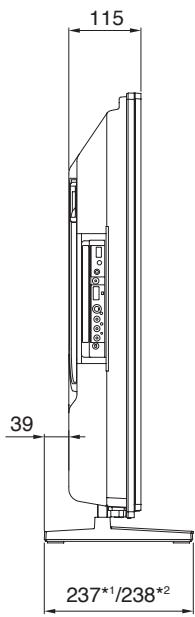

115*3 119*4 70 300*1/301*242 吋電視機型
單位：mm
| *1 PDK-TS27 |
| *2 PDK-TS27A |
