製品タイプ	プラズマテレビ用テーブルスタンド
ブランド	PIONEER
モデル	PDK-TS28
互換性	パイオニア50インチプラズマテレビ（スピーカー下部搭載モデル：PDP-5080XA、PDP-5080XD、PDP-508XD、PDP-508ZD、PDP-SX5080D）
寸法（幅 × 高さ × 奥行）	550 × 385.5 × 300 mm
重量	2.2 kg
最大支持重量	約34kg（50インチテレビ用）
材質	金属
色	ブラック
主な機能	プラズマテレビ用テーブルスタンド、テーブルカバー、支柱、遮蔽スクリーン（本モデルには付属しません）、転倒防止固定可能
取り付け	少なくとも2人必要；支柱の組み立て、付属ネジでテレビを固定
安全	付属のバンドと適切なネジ（別売）を使用して転倒防止固定を行う；安定化ケーブルを使用
付属品	テーブルカバー、支柱（左）、支柱（右）、ネジ①（4×10mm シルバー）×4、ネジ②（M8×60mm ブラック）×2、ネジ③（M8×40mm ブラック）×2、ネジ④（M8×23mm ブラック）×2、ネジ⑤（M4×10mm ブラック）×2、転倒防止バンド×2、取扱説明書
お手入れと清掃	柔らかい乾いた布で拭く；研磨剤入りの製品は使用しない
修理可能性	販売店で交換部品入手可能；専門家による修理推奨
一般情報	屋内専用；屋外、熱源の近く、不安定な場所には設置しない

よくある質問 - PDK-TS28 PIONEER

PDK-TS28はどのテレビと互換性がありますか？

PDK-TS28は、パイオニア50インチプラズマテレビ（スピーカー下部搭載モデル：PDP-5080XA、PDP-5080XD、PDP-508XD、PDP-508ZD、PDP-SX5080D）専用に設計されています。他のモデルで使用すると転倒のリスクがあります。

スタンドの寸法と重量は？

スタンドの幅は550mm、高さは385.5mm、奥行きは300mmです。重量は2.2kgです。

PDK-TS28の取り付け方法は？

取り付けは少なくとも2人で行ってください。まず支柱（左と右）をテーブルカバーに組み立て、次に付属のネジ（42インチの場合はM8×60mm、50インチの場合はM8×40mm）でテレビを固定します。ネジは手で締めた後、ドライバーでしっかり締めてください。取扱説明書に従ってください。

テレビがスタンドから落ちるのを防ぐには？

付属の転倒防止バンドを使用し、適切なネジ（M4、長さ20mm以上）でテレビとテーブルに固定します。また、安定化ケーブルとM8フック（長さ12～15mm）を使用してテレビを壁に固定することもできます。

スタンドは他社のテレビで使用できますか？

いいえ、PDK-TS28はパイオニア50インチプラズマテレビ（スピーカー下部搭載モデル）専用に設計されています。他社のテレビで使用すると安定性が損なわれ、怪我の原因となる可能性があります。

取り付け時の安全上の注意は？

安定した平らな面を選んでください。屋外や熱源の近くに設置しないでください。すべてのネジがしっかり締まっていることを確認してください。転倒を避けるため、2人でテレビを設置してください。

スタンドに遮蔽スクリーンは付属していますか？

いいえ、PDK-TS28には遮蔽スクリーンは付属していません。PDK-TS27AとPDK-TS29Aのみに付属しています。

スタンドの掃除方法は？

柔らかい乾いた布でほこりを拭き取ってください。仕上げを傷める可能性のある研磨剤や溶剤は使用しないでください。

交換部品はどこで入手できますか？

正規のパイオニア販売店にお問い合わせください。ネジや転倒防止バンドなどの交換部品を注文できます。スタンドのシリアル番号を保管しておくとスムーズです。

スタンドを壁に固定できますか？

PDK-TS28はテーブルスタンドであり、壁掛け用には設計されていません。ただし、取扱説明書に記載されているように、転倒防止ケーブルを使用してテレビを壁に固定することで安定させることができます。

使用説明書 PDK-TS28 PIONEER

このたびは、パイオニアの製品をお買い求めいただきましてまことにありがとうございます。お使いになる前には取扱説明書をよくお読みになり、安全に正しくご使用ください。また、お読みになったあとも、この取扱説明書は大切に保管してください。

「据え付け」について

• お客様がご自身で本機の取り付けを困難だと思われる場合は、販売店にご相談ください。
• なお、据え付け、取り付けの不備、誤使用、改造、天災などによる事故損傷については、弊社は一切責任を負いません。

もくじ

取扱上の注意 2

同梱された部品の確認 3

スタンドの組み立て 3

遮光板の取り付け（PDK-TS27A、PDK-TS29Aのみ）.... 4

プラズマテレビの取り付け方 5

ラックなどに設置する場合……5

転倒防止....6

仕様....6

寸法図....7

取扱上の注意

ご注意 安全上の絵表示について

取扱説明書および製品に記されている注意事項には、損害のレベルや内容を示す絵表示が付けられていることがあります。それら絵表示の意味は以下のとおりです。

警告

人が死亡または重傷を負う恐れがある内容を示します。

注意

人がけがをしたり財産に損害を受ける恐れがある内容を示します。

警告・注意（気をつけること）

禁止（やってはいけないこと）

指示・強制（しなければならないこと）

本製品は弊社製プラズマテレビ PDP-5010HD/PDP-508HX/PDP-428HX 専用のテーブルトップスタンドです。

その他の機器への取り付けに関しては対応しておりません。詳しくは、お買い求めの販売店にご相談ください。

注意

指定外のプラズマテレビへの取り付け、改造および他の用途での使用はしないでください。

設置場所について

設置場所にはスタンドとプラズマテレビの質量に十分耐えられる強度をもつ場所を選定してください。

必ず平坦で安定した場所に設置してください。

屋外や温泉、海辺などの水場には設置しないでください。

振動や衝撃の加わるような場所には設置しないでください。

組み立て・設置について

組み立ての手順を守り、指定の箇所はすべて確実にネジ留めしてください。

指定を守らないとプラズマテレビ取り付け後に、破損や転倒など思わぬ事故の原因となることがあります。

プラズマテレビの取り付け作業は安全のため、必ず2人以上で行ってください。

作業の際には、プラズマテレビと周辺機器の電源を切り、電源プラグをコンセントから抜いてください。

地震などでの製品の転倒・落下によるけがなどの危害を軽減するために、必ず転倒・落下防止対策を行ってください。(6ページ参照)

■ プラズマテレビとスタンドの対応表

プラズマテレビ	テーブルトップスタンド
50 インチモデル	PDK-TS29/PDK-TS29A
42 インチモデル	PDK-TS27/PDK-TS27A

同梱された部品の確認

組み立て・設置の前に同梱された部品を確認してください。

• ベースカバー × 1


• スタンドパイプ (L) × 1

• 遮光板 × 1 (PDK-TS27A、PDK-TS29A のみ)


• ネジ ① (4 mm × 10 mm : シルバー) × 4

• 取付ネジ② (M8 × 60 mm : 黒) × 2 【42インチプラズマテレビ用】


• 取付ネジ③ (M8 × 40 mm : 黑) × 2 【50 インチプラズマテレビ用】


• 取付ネジ④ (M8 × 23 mm : 黑) × 2


• ネジ ⑤ (M4 × 10 mm : 黑) × 2


• 転倒防止ベルト × 2


• 取扱説明書（本書）×1


スタンドの組み立て

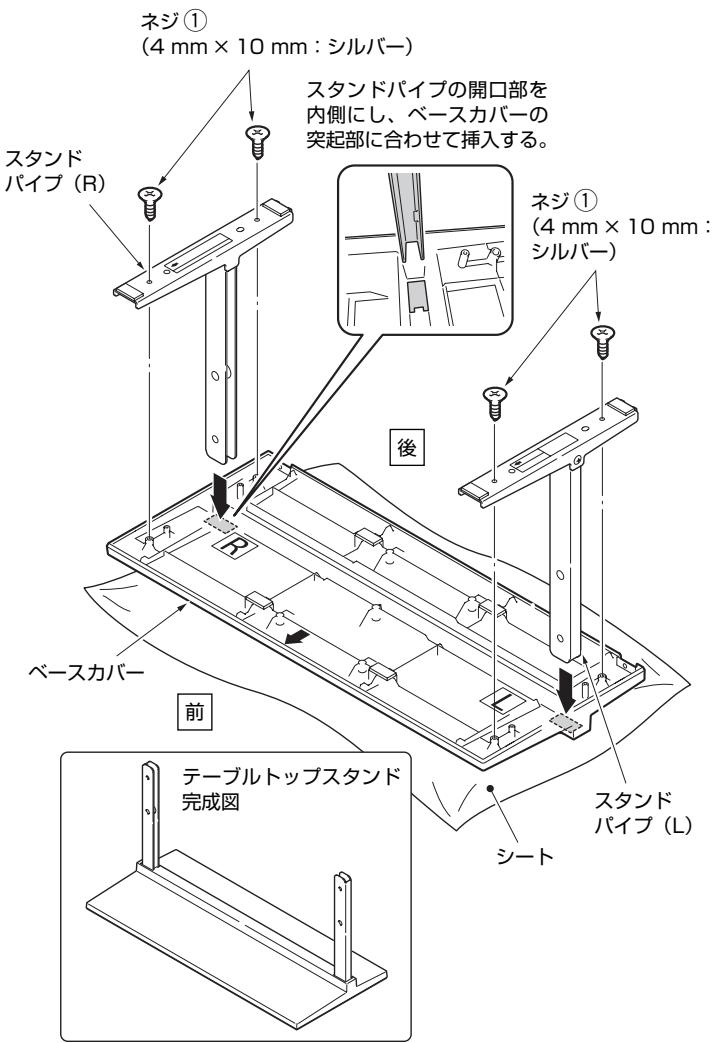

組み立て手順

1 ベースカバーを裏側にする

2 スタンドパイプをベースカバーに挿入する

• Rマーク側にスタンドパイプ (R)、Lマーク側にスタンドパイプ (L) を挿入してください。
• スタンドパイプの開口部を内側にし、ベースカバーの突起部に合わせて挿入してください。

3 ネジ① (4 mm × 10 mm : シルバー) でスタンドパイプをベースカバーに固定する

ご注意

• スタンドを組み立てる際は、ベースカバーの下に柔らかいシートなどを敷いて組み立ててください。
  シートを敷いて組み立てを行わないと、ベースカバーの表面をキズつける恐れがあります。

- スタンドパイプ (L)、(R) を間違えないように取り付けてください。間違えて取り付けると、スタンドを破損する恐れがあります。

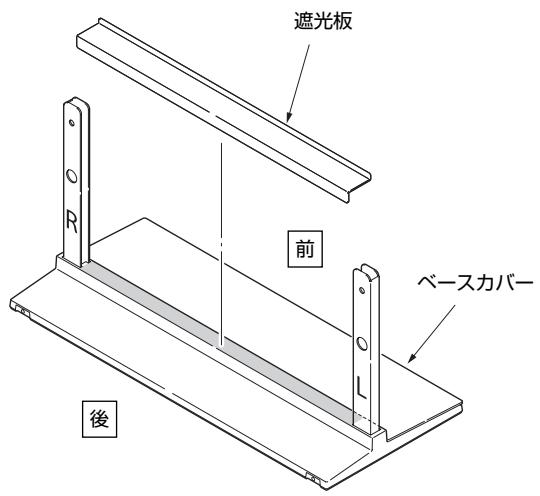

遮光板の取り付け (PDK-TS27A、PDK-TS29Aのみ)

製品背面に接続したケーブル類のベースカバーへの映り込みを防止する部品です。

ご注意

平坦で安定した場所にベースカバーを固定してから、取り付けを行ってください。

取り付け手順

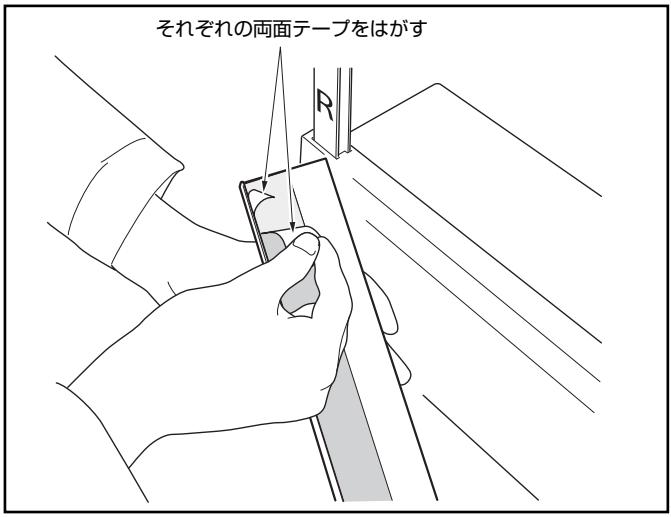

1 遮光板の両面テープをはがす

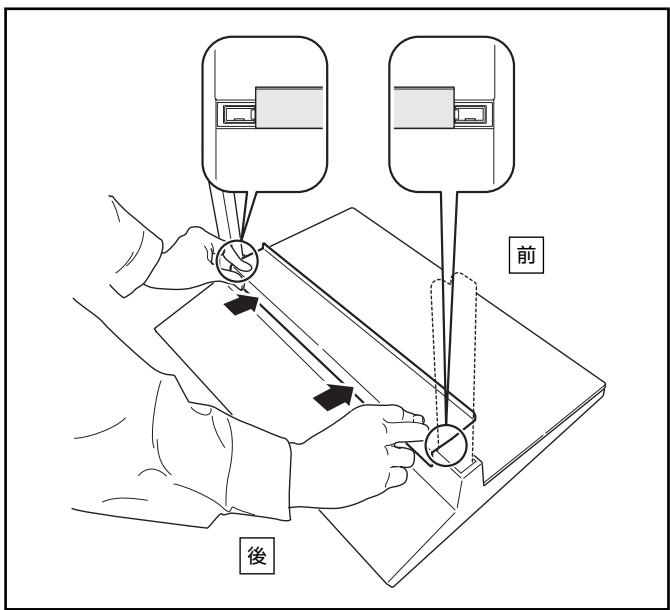

2 遮光板端部を固定しながら、両面テープで貼る

ご注意

• パイプ差込口に遮光板がかからないようにしてください。
• 隙間がないように固定してください（下図参照）。
  隙間があると、遮光板がはがれる可能性があります。

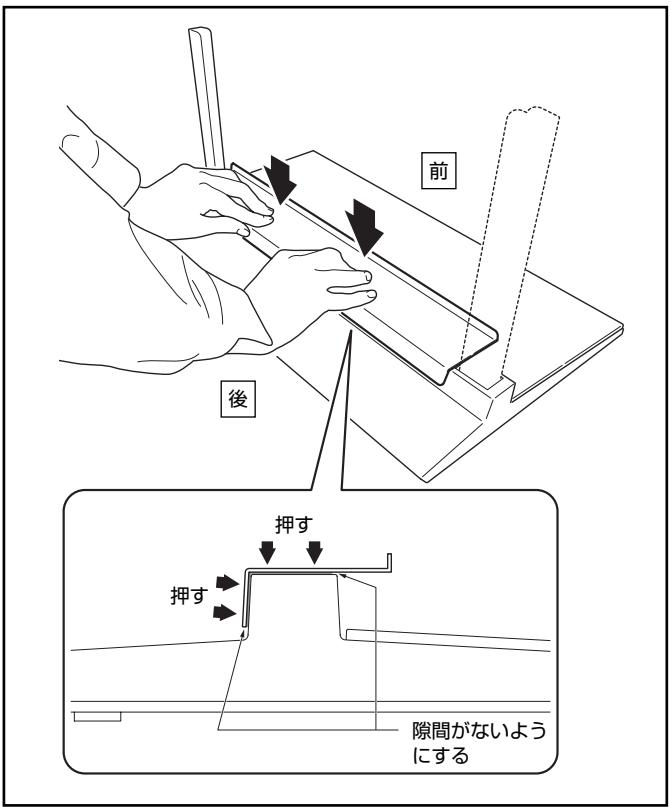

3 上から押さえつけながら固定する

プラズマテレビの取り付け方

注意

プラズマテレビは50インチモデル(スピーカーなし)で質量が約34 kg、42インチモデルで質量が約30 kgあり、奥行きがなく不安定なため、取り付けおよび設置は必ず2人以上で行ってください。

ご注意

• 必ず平坦で安定した場所で取り付けをしてください。
• ネジは穴に対して垂直に挿入し、必要以上に強く締めつけないでください。
• ディスプレイにキズおよび破損が生じないように、シートなどを敷いてください。
• ネジを手で2、3回軽く締めてからドライバーで締めつけてください。

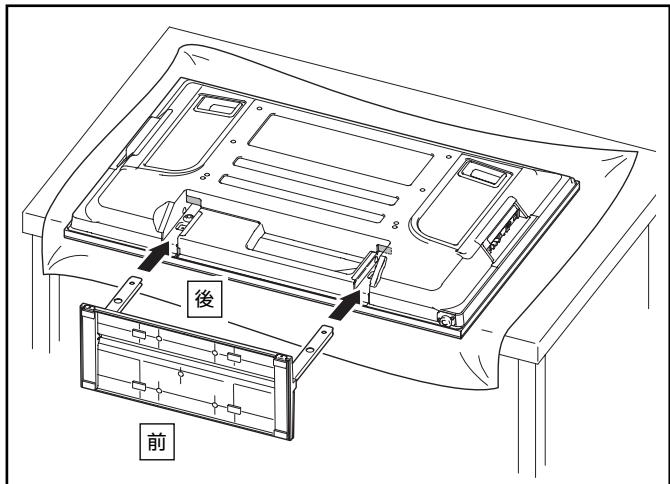

1 プラズマテレビにスタンドを取り付ける

プラズマテレビを寝かせた状態にして、プラズマテレビのスタンド挿入部にスタンドの支柱を合わせ、水平にゆっくり挿入してください。

スタンドの支柱をプラズマテレビのスタンド挿入口以外の部分に当てないように注意してください。

本体裏面や端子にキズをつけたり、変形させる恐れがあります。

ご注意

プラズマテレビを寝かせるときは、ディスプレイにキズおよび破損が生じないようにご注意ください。

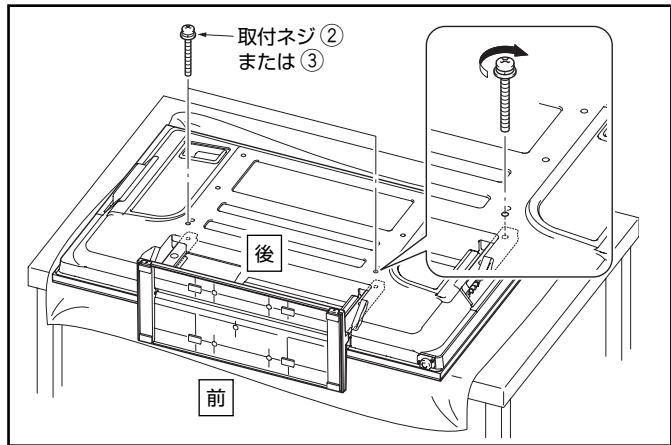

2 取付ネジ② (M8 × 60 mm: 黒) または③ (M8 × 40 mm: 黒) でプラズマテレビを固定する

プラスドライバーを使用して、本体矢印部（「T」の表示がある穴）を固定してください。

【42 インチモデル】

PDK-TS27/PDK-TS27A .... 取付ネジ② (M8 × 60 mm : 黑)

【50インチモデル】

PDK-TS29/PDK-TS29A .... 取付ネジ③ (M8 × 40 mm : 黑)

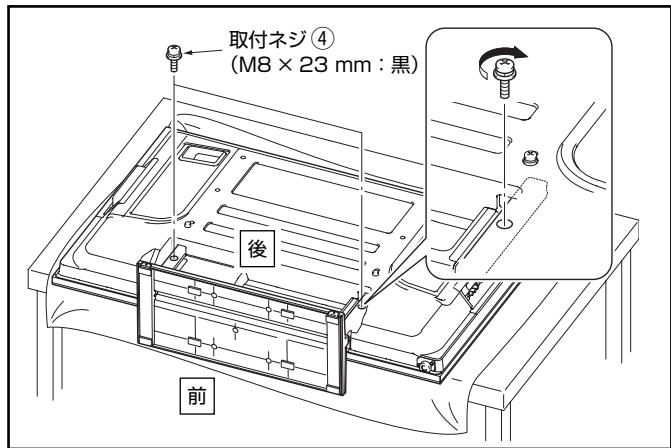

3 取付ネジ④ (M8 × 23 mm: 黒) でプラズマテレビを固定する

プラスドライバーを使用して固定してください。

取り付け後は、プラズマテレビを起こしてください。

ラックなどに設置する場合

注意

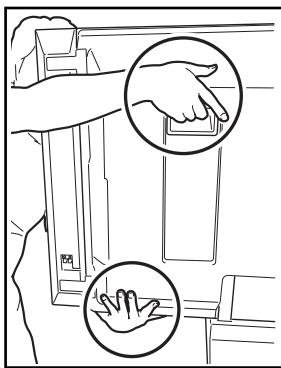

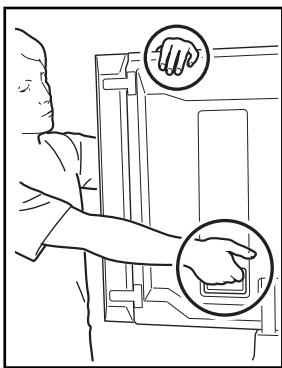

• ラックなどに設置する場合は、必ず2人以上でプラズマテレビを持ってください。
• スピーカー部およびスタンドは持たないでください。破損の原因となります。

プラズマテレビの下部と取っ手を持ってください。

プラズマテレビの上部と取っ手を持ってください。

転倒防止（設置後は転倒防止の備えを必ず行ってください）

プラズマテレビはラックと壁面の両方に固定してください。

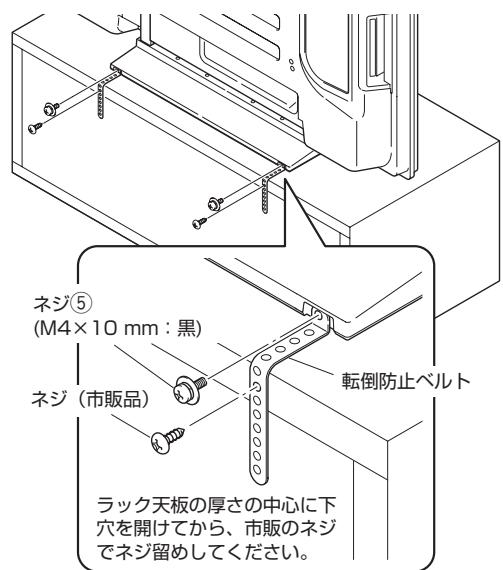

ラックなどに固定する方法

ネジ⑤ (M4 × 10 mm: 黒) および転倒防止ベルトを使って、図のように固定してください。ラックなどに固定するネジは、市販品を購入してご使用ください。

ご注意

ラックなどに固定する際のネジは、呼び径4 mm、長さ20 mm以上のものを使用してください。

パイオニア製スピーカーラックB-07と組み合わせて使用する場合には、B-07の取扱説明書を参照し、必ず下穴を利用して取り付けてください。下穴以外に取り付けると、塗装が剥離したり、天板に亀裂が発生し破損する場合があります。

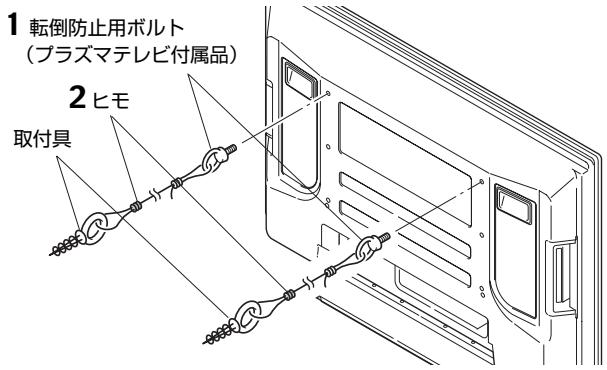

壁を利用する方法

1 プラズマテレビに転倒防止用ボルトを取り付ける(2 カ所)
転倒防止用ボルトは、プラズマテレビに付属しています。

2 壁、柱などのがんじょうな部分に、丈夫なヒモでしっかりと固定する

左右対称に同様の作業を行ってください。

ご注意

ヒモ、取付具は本製品およびプラズマテレビには付属していません。市販品をご使用ください。

設置後の転倒・落下防止のお願い

地震などでの製品の転倒・落下によるけがなどの危害を軽減するために、必ず転倒・落下防止対策を行ってください。

ご注意：

転倒・落下防止器具を取り付ける壁や台の強度によっては、転倒・落下防止効果が大幅に減少します。その場合は適当な補強を施してください。

また転倒・落下防止対策は、けがなどの危害の軽減を意図したものですが、すべての地震に対してその効果を保障するものではありません。

仕様

テーブルトップスタンド	外形寸法	質量
PDK-TS27	550 mm (幅)× 276 mm (高さ) × 237 mm (奥行)	1.6 kg
PDK-TS27A	552 mm (幅)× 276 mm (高さ) × 238 mm (奥行)	1.9 kg
PDK-TS29	550 mm (幅)× 323 mm (高さ) × 300 mm (奥行)	2.1 kg
PDK-TS29A	552 mm (幅)× 323 mm (高さ) × 301 mm (奥行)	2.5 kg

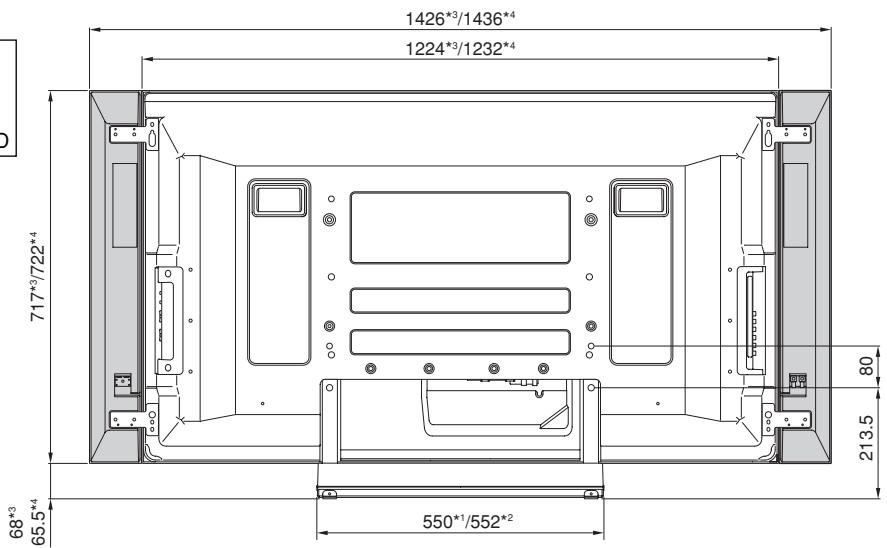

PDP-5010HD/PDP-508HX 取り付け時

单位：mm

*1 PDK-TS29
*2 PDK-TS29A
*3 PDP-508HX
*4 PDP-5010HD

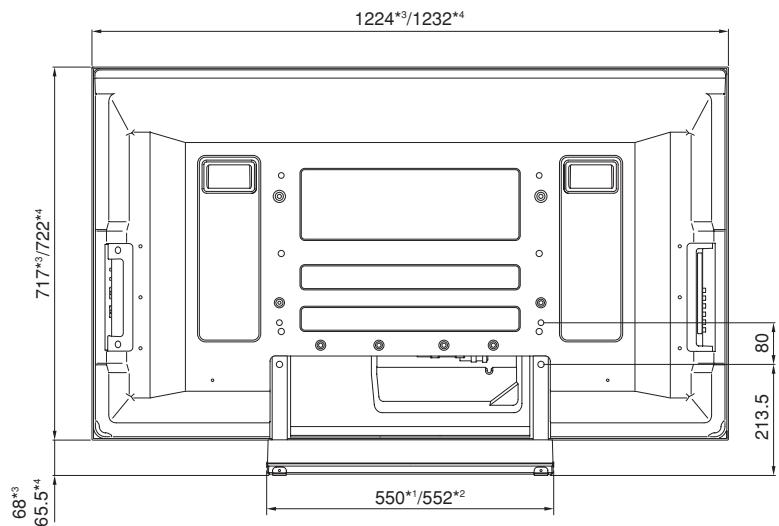

PDP-5010HD/PDP-508HX 取り付け時（スピーカーなし）

单位：mm

*1 PDK-TS29
*2 PDK-TS29A
*3 PDP-508HX
*4 PDP-5010HD

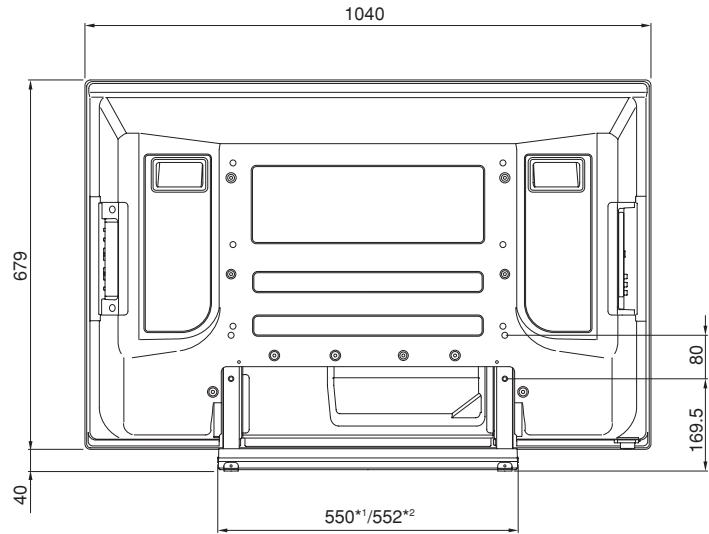

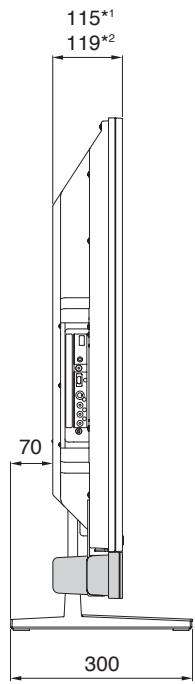

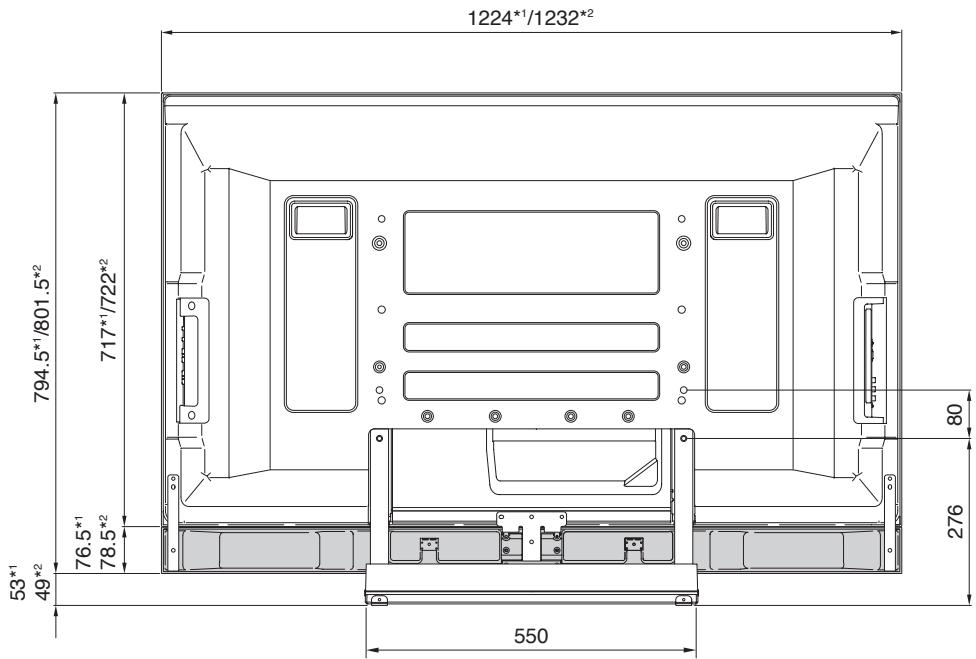

PDP-428HX 取り付け時

单位：mm

*1 PDK-TS27
*2 PDK-TS27A

*1 50 吋 XGA 機型
*2 50 吋 FHD 機型

未配備揚聲器 (50 吋電視機型)

單位：mm
