PDK-TS01(-L) - 電子機器用ホルダー PIONEER - 無料のユーザーマニュアル

製品タイプ	プラズマディスプレイ用テーブルスタンド
ブランド	パイオニア
モデル	PDK-TS01(-L)
寸法（幅 x 高さ x 奥行き）	566 x 508 x 339 mm
重量（スタンドのみ）	4.0 kg
50インチディスプレイ装着時の総重量	42.9 kg
43インチディスプレイ装着時の総重量	35.5 kg
素材	金属
電源	非該当（機械式スタンド）
使用用途	屋内専用、平らで安定した面に設置
対応機種	パイオニア 43インチおよび50インチプラズマディスプレイ
設置	最低2名での作業が必要、床固定推奨
お手入れ	柔らかい乾いた布で拭く。溶剤は避ける。
梱包内容	支柱2本、M8x20ボルト2本、M8x40ボルト2本、安定用ボルト2本、六角レンチ
交換部品	パイオニア販売店で入手可能
安全対策	転倒防止のため、ロープとフック（別売）で壁または床に固定

よくある質問 - PDK-TS01(-L) PIONEER

PDK-TS01(-L) スタンドにはどのようなディスプレイを取り付けられますか？

このスタンドは、パイオニアの43インチおよび50インチのプラズマディスプレイ専用に設計されています。他のブランドやサイズでは使用しないでください。

スタンドを床に固定する必要はありますか？

転倒防止のため、頑丈なロープとフック（別売）を使用してスタンドを床または壁に固定することを強くお勧めします。

設置には何人必要ですか？

ディスプレイの重量とサイズのため、設置は最低2名で行ってください。

スタンドの寸法は？

寸法は幅566mm、高さ508mm、奥行き339mmです。

最大耐荷重は？

スタンド単体の重量は4.0kgです。50インチディスプレイ装着時の総重量は42.9kg、43インチディスプレイ装着時は35.5kgです。

スタンドのお手入れ方法は？

柔らかい乾いた布で拭いてください。仕上げを傷める可能性のある溶剤や研磨剤は使用しないでください。

このスタンドにオプションのスピーカーを取り付けられますか？

はい、このスタンドはディスプレイの側面または下部に取り付けるパイオニアのオプションスピーカーに対応しています。取扱説明書の穴あけ表をご参照ください。

スタンドにはどのような工具が付属しますか？

スタンドには取付ボルト（M8x20、M8x40）、安定用ボルト、六角レンチが付属します。床固定用のネジは付属していません。

このスタンドを屋外で使用できますか？

いいえ、このスタンドは屋内専用です。熱源の近くや湿気の多い場所には設置しないでください。

ボルトが不足している場合はどうすればよいですか？

パイオニア販売店に連絡して交換部品を入手してください。安全を損なう恐れがあるため、適合しないネジは使用しないでください。

使用説明書 PDK-TS01(-L) PIONEER

このたびは、パイオニアの製品をお買い求めいただき、まことにありがとうございます。お使いになる前にこの取扱説明書をよくお読みの上、「取扱上の注意」に従い、正しくお使いください。お読みになったあとは、後々お役に立つこともありますので大切に保存してください。

安全のために⚠️

本文中に記載されているこの表示は、誤った使い方をした場合、あなたや他の人々に危険をおよぼすおそれのあることについて書かれています。

注意深くお読みください。

「据付」について

• お客様がご自身で本機の取り付けを困難だと思われる場合は、販売店にご相談ください。
• なお、据え付け、取り付けの不備、誤使用、改造、天災などによる事故損傷については、弊社は一切責任を負いません。

取扱上の注意 ⚠️

1. 本製品は弊社製プラズマディスプレイ専用のテーブルトップスタンドです。
2. 指定外のプラズマディスプレイへの取り付けや改造および他の用途への使用はしないでください。

3. 取り付け等に不具合があると転倒などの事故につながり大変危険です。プラズマディスプレイ本体への取り付けは、必ずプラズマディスプレイを寝かせた状態で行ってください。

4. 設置場所について

(イ) 設置場所にはスタンドとディスプレイの重量に十分耐えられる強度をもつ場所を選定してください。
(口) 設置場所は、水平、平面で安定しており、荷重が均等にかかるよう注意して設置してください。
(八) 屋外や温泉、海辺の近くには設置しないでください。
(二) 振動や衝撃の加わるような場所には設置しないでください。

1. （イ）組み立ての手順を守り、指定の箇所はすべて確実にネジ止めしてください。

ディスプレイ取り付け後に、破損や転倒など思わぬ事故の原因となることがあります。

(口) ディスプレイへの取り付け作業は安全のため、必ず2人以上で行ってください。
(ハ) 作業の際には、ディスプレイと周辺機器の電源を切り、電源プラグをコンセントから抜いてください。

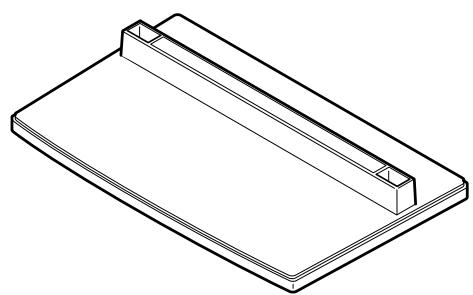

■ 構成部品の確認

• スタンドパイプ（L, R 共通）…… 2

- 六角レンチ ...... 1

- ネジ (4 × 8)...... 4

- 取り付けボルト① (M8 × 20) ...... 2

- 取り付けボルト② (M8 × 40) ...... 2

- 転倒防止用ボルト .... 2

1. スタンドの組み立て

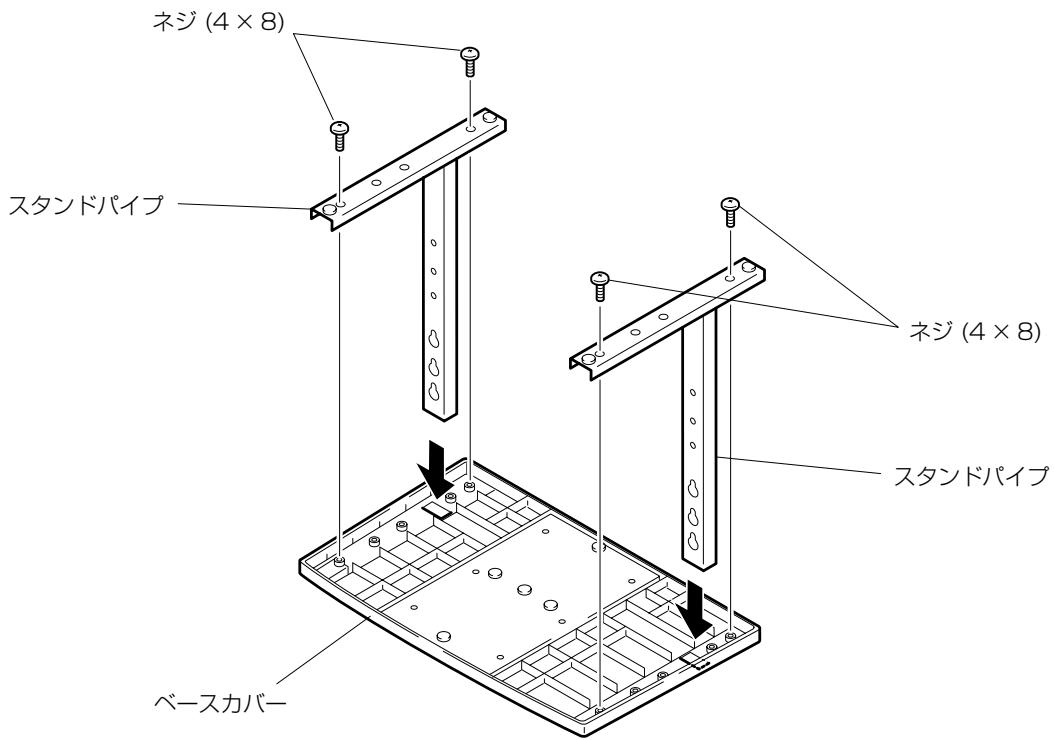

■ 組み立て手順

1. ベースカバーを裏側にする。
2. スタンドパイプをベースカバーに挿入する。
3. ネジでスタンドパイプをベースカバーに固定する。

ネジ (4 × 8) スタンドパイプ ネジ (4 × 8) スタンドパイプ ベースカバー

2. 本体への取り付け

■ 通常の取り付け方法

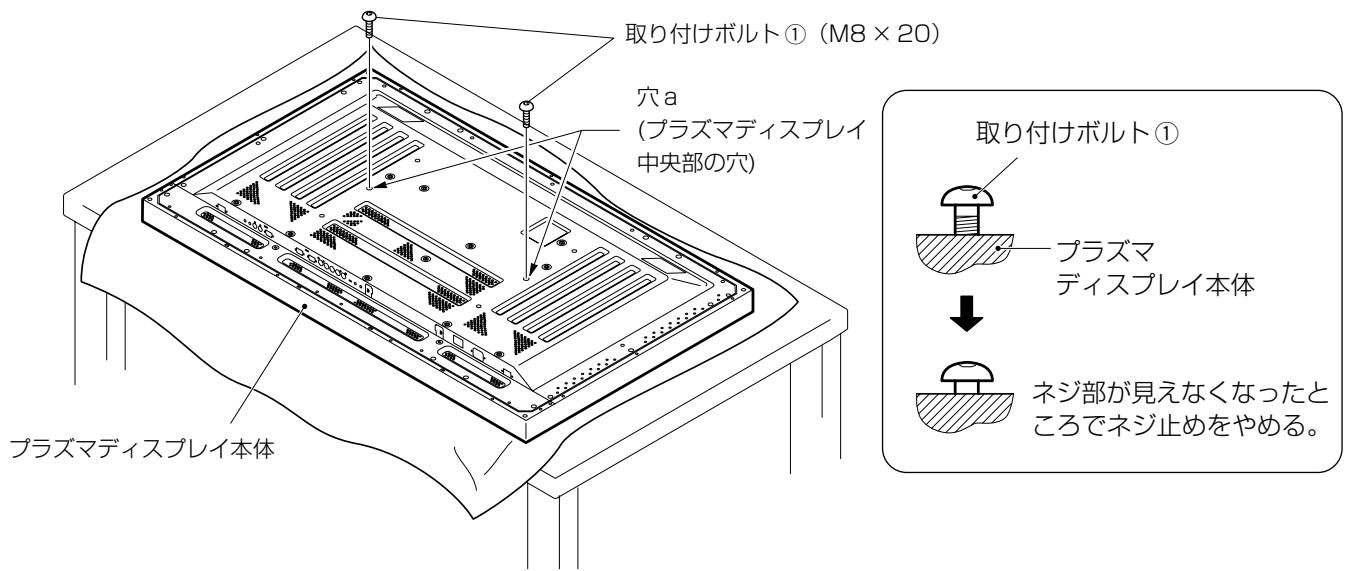

手順 1 プラズマディスプレイを寝かせた状態にして、取り付けボルト①（M8 × 20）2本を、プラズマディスプレイ本体の穴aに取り付ける。

このとき、横から見て、取り付けボルト①のネジ部が見えなくなったところで、ネジ止めをやめてください。(最後までネジ止めすると、スタンドパイプの取り付けができなくなります。)

取り付けボルト① (M8 × 20) 穴a (プラズマディスプレイ 中央部の穴) プラスマディスプレイ本体 取り付けボルト① プラスマ ディスプレイ本体 ネジ部が見えなくなったと ところでネジ止めをやめる。

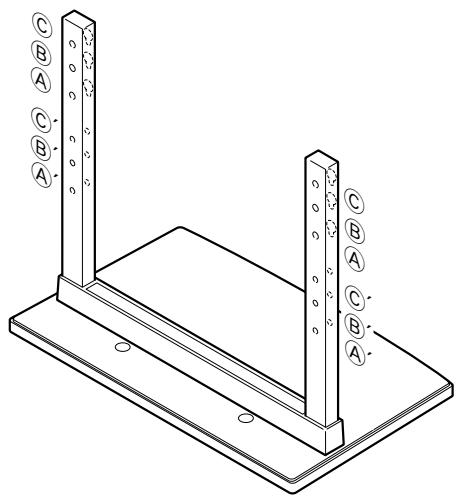

◆ テーブルトップスタンド側で使用するスタンドパイプのネジ穴について

表. テーブルトップスタンド側で使用するスタンドパイプのネジ穴

お客様のお買い上げプラズマディスプレイ	仕様	スタンド側で使用するネジ穴
50型	通常使用時	, '
	本体両サイドにオプションスピーカー取り付け時
43型	オプションスピーカー無し	, '
	本体両サイドにオプションスピーカー取り付け時
	本体下側にオプションスピーカー取り付け時	, '

注：©, ©'のネジ穴は、別売オプション対応等のネジ穴です。

手順 2 表に従い、取り付けボルト①のネジ頭にスタンドパイプの穴 (A, Bの何れか) を引っ掛けて、スタンドをプラズマディスプレイ本体上方向にスライドさせ、取り付けボルト①に突き当ててください。(スライド量は、スタンドの構造上、19mm以下となります。)

手順 3 付属の六角レンチを使用して、取り付けボルト②（M8 × 40）2本で、スタンドをプラズマディスプレイ本体にネジ止めする。（使用する穴の組み合わせは、ⒶーⒶ'、ⒷーⒷ'の2通りです。）

手順 4 取り付けボルト①を付属の六角レンチで締め付ける。

1. ディスプレイにキズ及び破損が生じないように、シートのようなものを敷いてください。
2. 必ず平坦なテーブルなどの上でプラズマディスプレイ本体を寝かせた状態で取り付けをしてください。
3. ボルトは穴に対して垂直に挿入し、必要以上に強く締め付けないでください。
4. スタンドのネジ穴と本体の取り付けナット位置を必ず合わせてください。
5. ディスプレイは50型モデルでその質量が約40kgあり、奥行きがなく不安定なため、取り付け及び設置は必ず2人以上で行ってください。

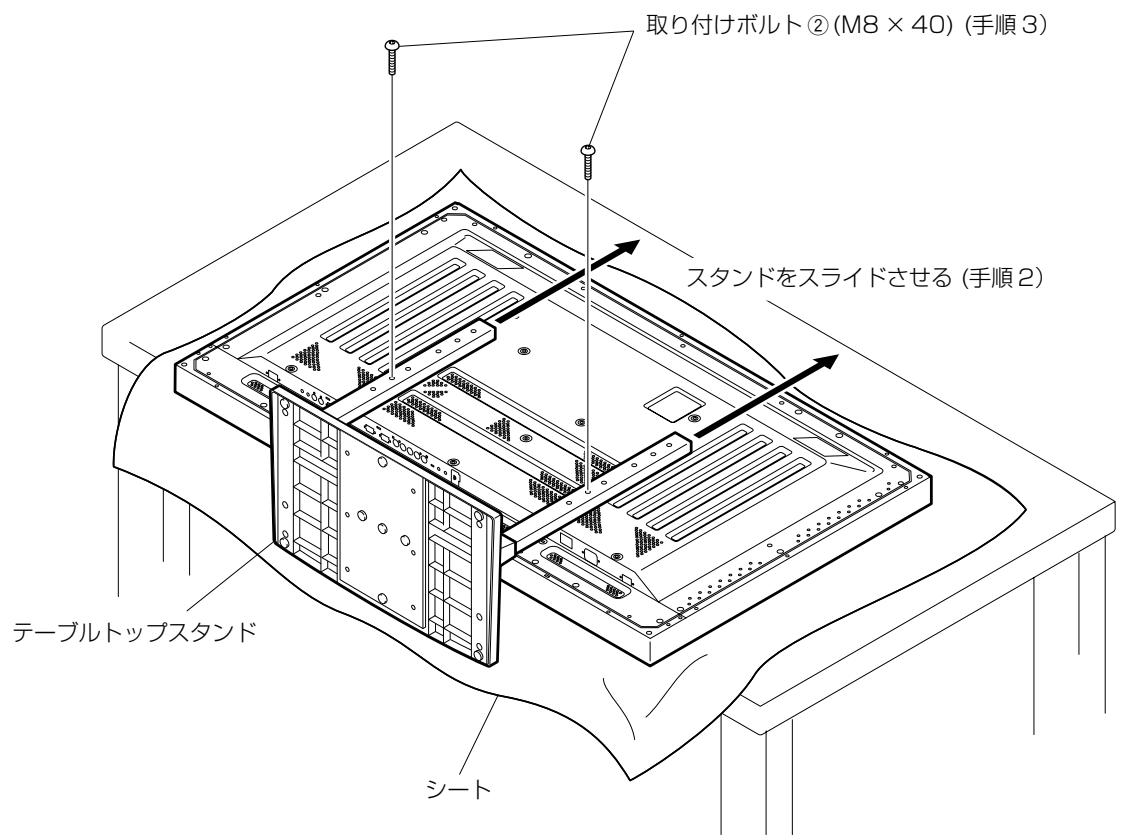

取り付けボルト②(M8×40) (手順3) スタンドをスライドさせる(手順2) テーブルトップスタンド シート

■ プラズマディスプレイ本体の梱包材を置台として使用する方法（イラストは50型のものです）

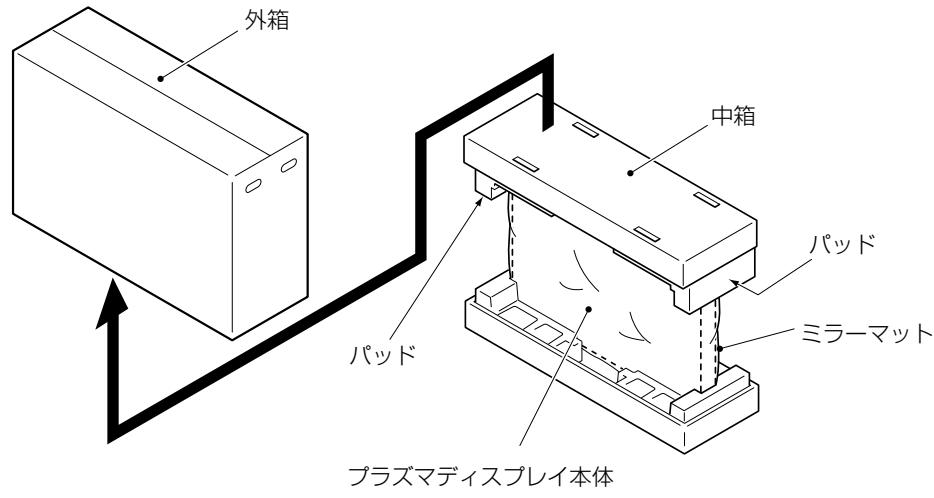

◆ プラズマディスプレイ本体の梱包箱の構成

外箱 中箱 パッド パッド ミラーマット プラズマディスプレイ本体

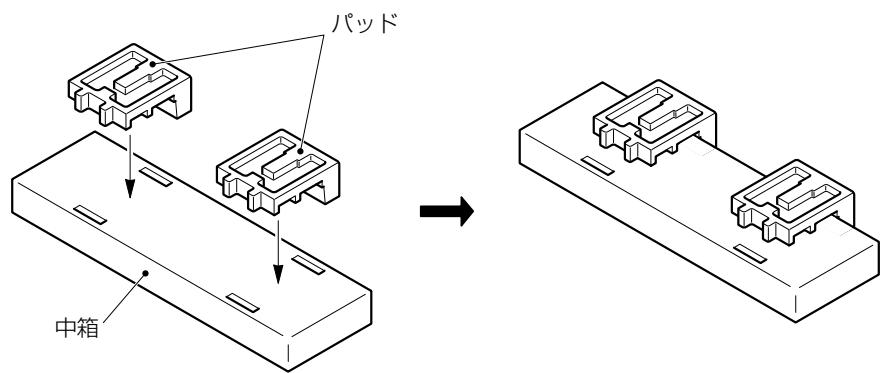

手順 1 上図に示した中箱とパッドを使い、プラズマディスプレイの置き台を作ります。(パッドは全て同じです)

中箱 パッド

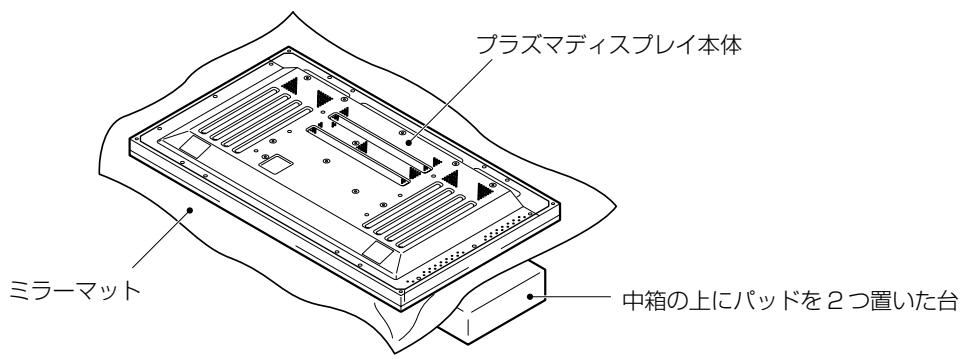

手順 2 パッドの上にプラズマディスプレイ本体を下図のように置きます。

プラズマディスプレイ本体 ミラーマット 中箱の上にパッドを2つ置いた台

手順 3 “通常の取り付け方法” の手順 1～手順 4 に従って、スタンドをプラズマディスプレイ本体に取り付けます。

3. 取り付け後、床に固定し転倒防止の備えをしてください

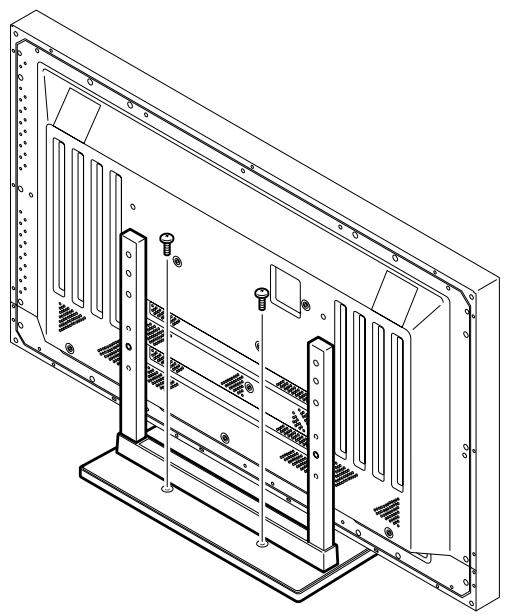

床に固定する方法

●市販のネジを使って止める

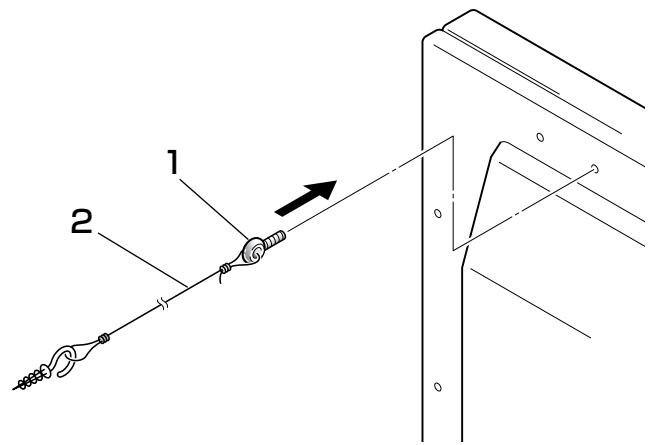

■転倒防止用ボルトの使用例 (イラストは50型のものです)

1. プラズマディスプレイ本体に本機に付属の転倒防止用ボルトをつける。
2. 壁または柱に丈夫なヒモで固定する。 (左右対称に同様の作業を行ってください。)

ヒモおよびフックは市販のものをお使いください。

1 2

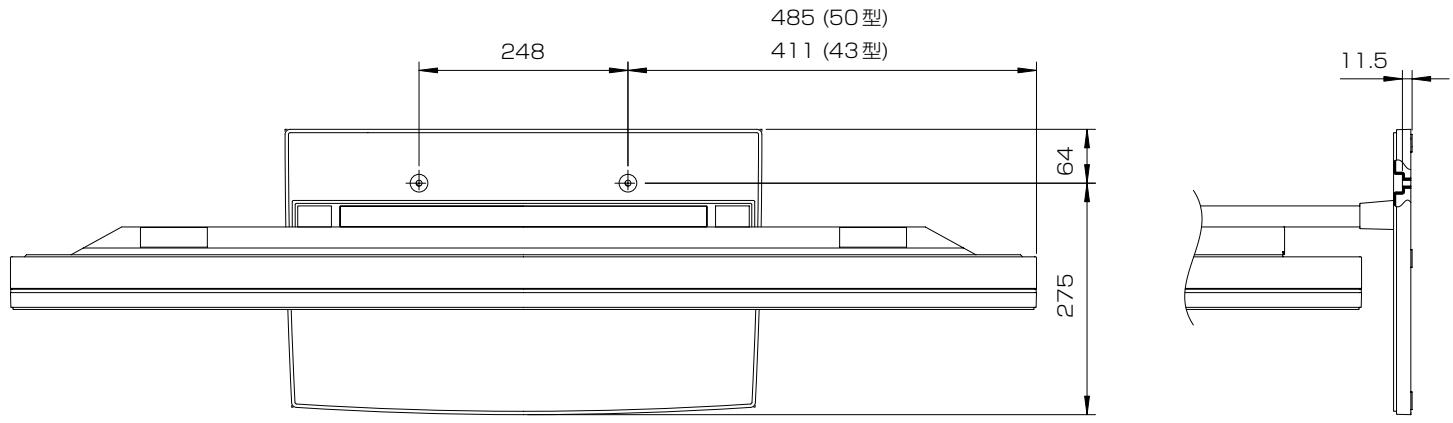

床固定ネジ取付座標

※床に固定する際のネジは、M6、長さ20mm以上のものを使用してください。

单位：mm

485 (50型) 411 (43型) 248 64 275 11.5

仕様

外形寸法....566 (幅) x 508 (高) x 339 (奥行) mm

質量 4.0 kg

......42.9 kg (50型プラズマディスプレイ取り付け時)

35.5 kg（43型プラズマディスプレイ取り付け時）

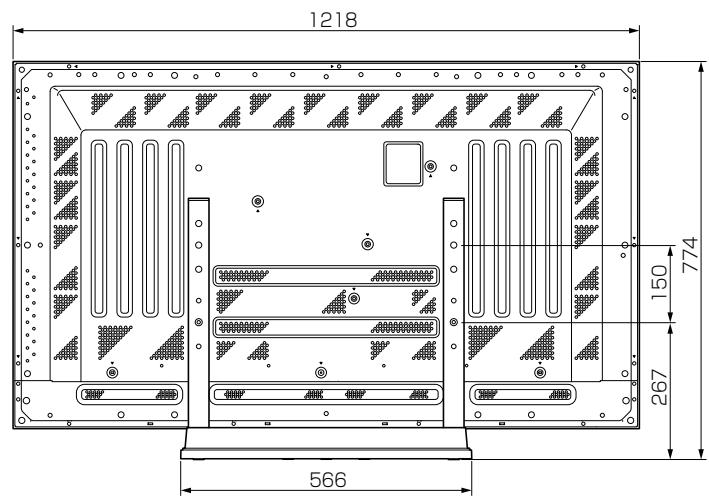

■ 寸法図

单位：mm

50型通常使用時（スピーカーなし）

1218 774 150 267 566

508 339

50 型本体両サイドにスピーカー取り付け時

スピーカー 1368 1218 スピーカー 774 150 267 508 566 339

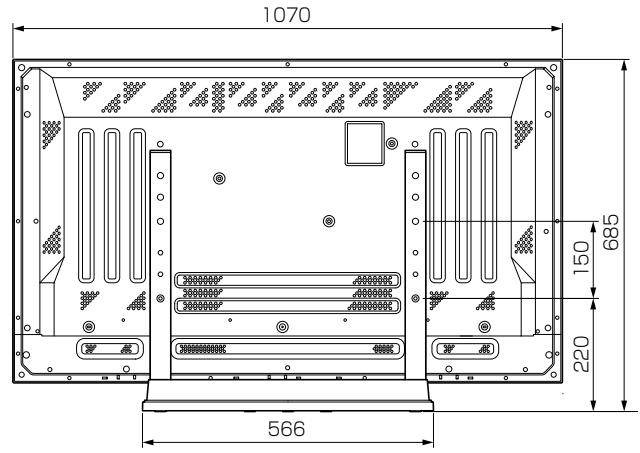

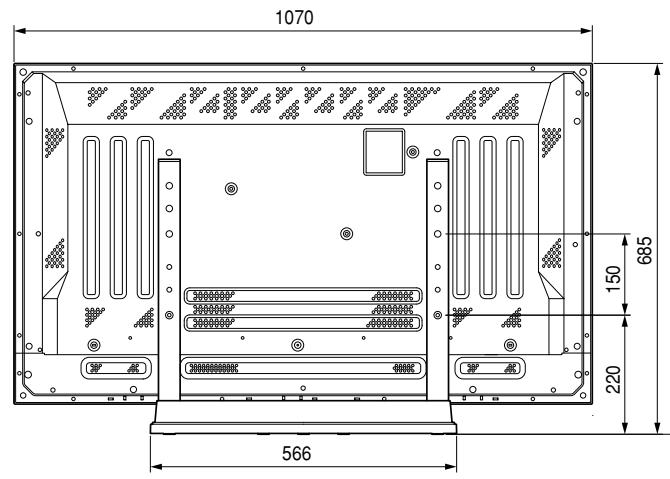

43 型スピーカーなし

1070 685 150 220 566

508 339

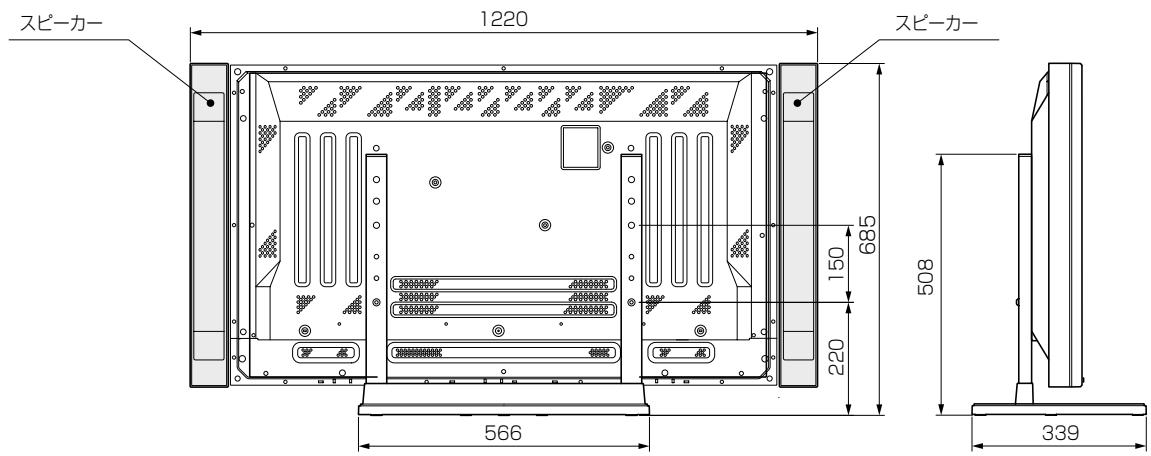

43 型本体両サイドにスピーカー取り付け時

スピーカー 1220 スピーカー 685 150 220 508 566 339

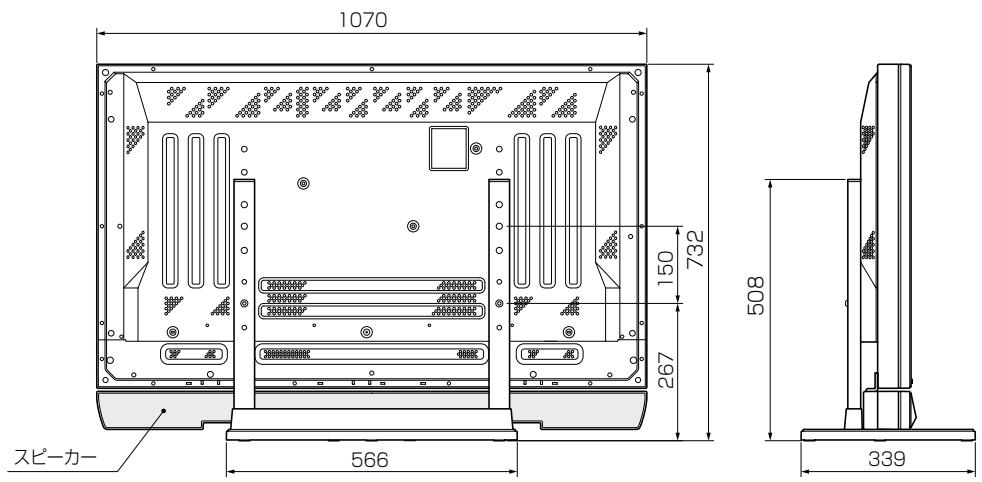

43 型本体下側にスピーカー取り付け時

1070 150 732 267 508 566 339 スピーカー

- 固定螺栓 ② (M8 × 40)……2

- 防倒角型螺栓 ..... 2

1. 組裝支架

■ 組裝步驟

42.9kg（安裝50型等離子顯示器時）

35.5kg（安裝43型等離子顯示器時）

■ 尺寸圖

單位：mm

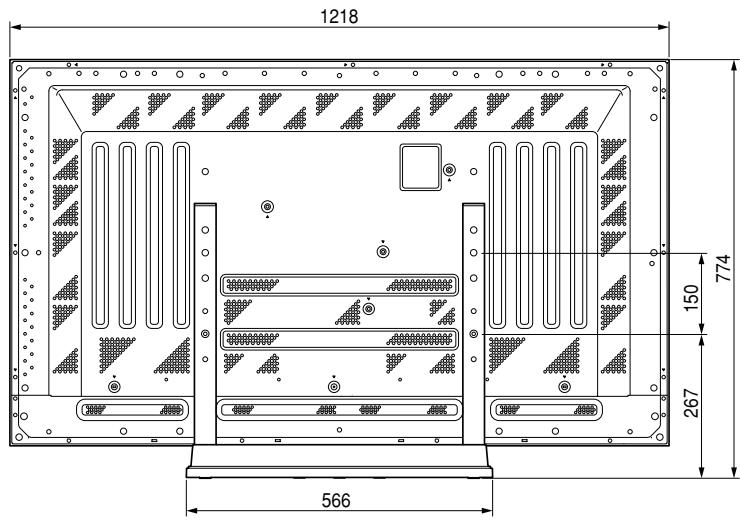

50 型顯示器通常使用時

1218 774 150 267 566

508 339

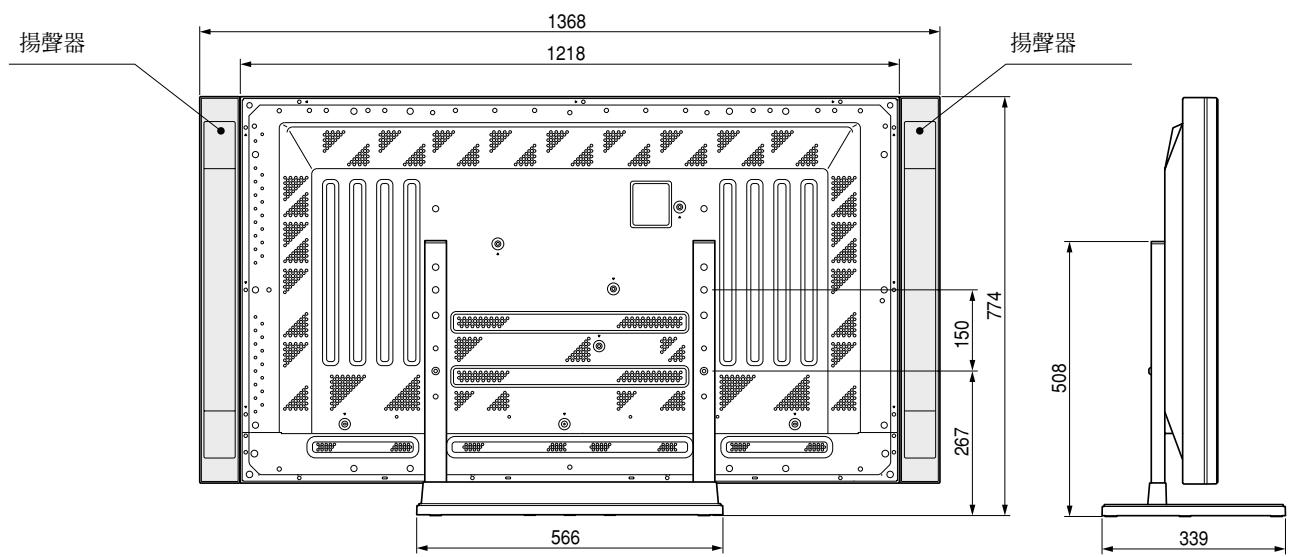

50 型顯示器主體兩側安裝揚聲器時

揚聲器 1368 1218 揚聲器 774 150 267 508 566 339

43 型顯示器不裝揚聲器時

1070 685 150 220 566

508 339

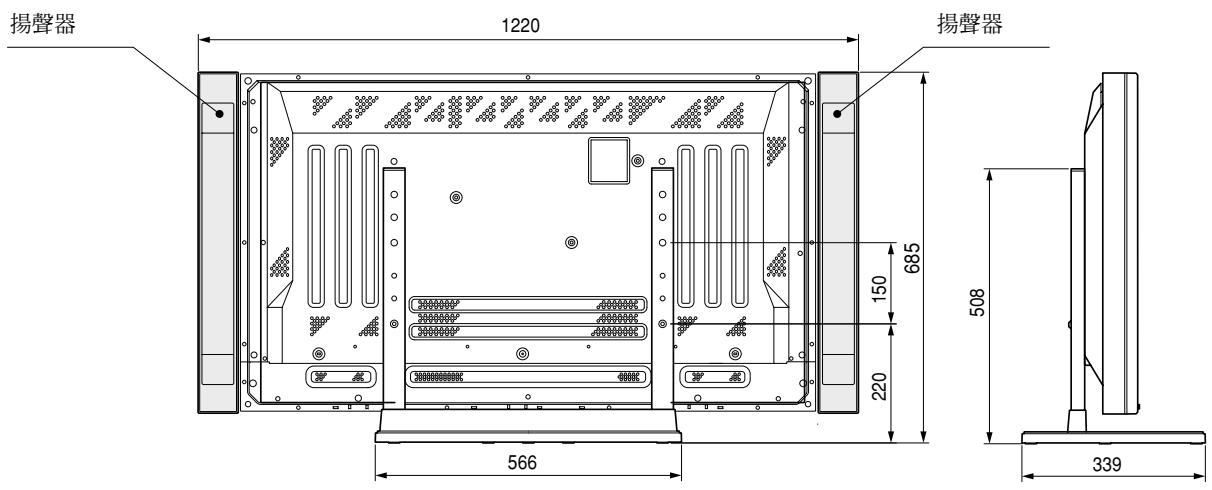

43 型顯示器主體兩側安裝揚聲器時

揚聲器 1220 揚聲器 685 150 220 508 566 339

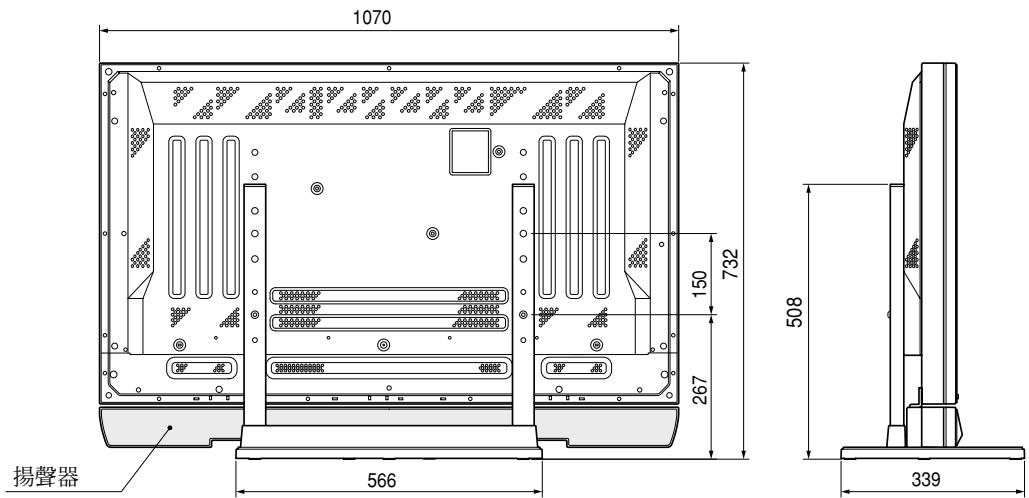

43 型顯示器主體下側安裝揚聲器時

1070 732 150 267 508 566 339 揚聲器
